Produkttyp	2.0 Soundbar
Marke	Medion
Modell	LIFE E64058 (MD 80022)
Abmessungen (Soundbar)	835 x 60 x 60 mm
Abmessungen (Lautsprecher)	60 x 435 x 60 mm (jeweils)
Stromversorgung	220-240 V ~ 50/60 Hz
Stromverbrauch	30 W
Ausgangsleistung	2 x 20 W RMS
Drahtlose Konnektivität	Bluetooth 3.0 + EDR, NFC
Bluetooth-Reichweite	Bis zu 8 m (abhängig von den Umgebungsbedingungen)
Audioeingänge	AUX (3,5 mm Klinke), optisch, HDMI ARC (mit CEC)
Klangmodi	Modi Flat, Music, Movie
Lieferumfang	2 Soundbars, Netzkabel, Audiokabel (3,5 mm Klinke), 2 Füße, Befestigungsmaterial, Fernbedienung mit CR2025-Batterie
Fernbedienung	CR2025-Knopfzelle enthalten, Reichweite ca. 6 m
Wandmontage	Möglich mit mitgelieferten Halterungen (Abstand zwischen Schrauben: 744 mm)
Pflege und Reinigung	Mit einem trockenen Tuch reinigen, Lösungsmittel und ätzende Mittel vermeiden
Sicherheit	Gehäuse nicht öffnen, Feuchtigkeit vermeiden, nicht Wärmequellen aussetzen
Reparierbarkeit	Reparaturen nur von autorisiertem Fachpersonal durchführen lassen (Medion kontaktieren)
Verwendungszweck	Nur für den Hausgebrauch, nur im Innenbereich

Häufig gestellte Fragen - LIFE E64058 (MD 80022) MEDION

Wie verbinde ich die Soundbar über Bluetooth?

Schalten Sie die Soundbar ein und drücken Sie die Taste Source oder BT, bis die blaue LED blinkt. Aktivieren Sie Bluetooth auf Ihrem Gerät und suchen Sie nach 'MD 80022'. Wenn ein Passwort verlangt wird, geben Sie 0000 ein. Die Verbindung ist erfolgreich, wenn die LED dauerhaft blau leuchtet und die Ansage 'PAIRED' ertönt.

Wie verwende ich die HDMI-ARC-Verbindung?

Schließen Sie ein HDMI-Kabel (Version 1.4 oder höher) zwischen dem HDMI-Anschluss der Soundbar und dem HDMI-ARC-Anschluss Ihres Fernsehers an. Aktivieren Sie die ARC- und CEC-Funktionen am Fernseher und stellen Sie die Audioausgabe auf PCM. Wählen Sie dann die HDMI-ARC-Quelle an der Soundbar.

Was tun, wenn kein Ton ausgegeben wird?

Überprüfen Sie zunächst die Lautstärke (Soundbar und Quellgerät). Stellen Sie sicher, dass die Kabel richtig angeschlossen sind und die Audioquelle korrekt ausgewählt ist (AUX, BT, HDMI, optisch). Wenn Sie Bluetooth verwenden, prüfen Sie, ob die Verbindung aktiv ist. Versuchen Sie, die Geräte neu zu starten.

Wie stelle ich den Klangeffekt ein?

Drücken Sie auf der Fernbedienung die Taste MUSIC für einen Musikeffekt, MOVIE für einen Kinoeffekt oder FLAT zum Deaktivieren aller Effekte (neutraler Klang).

Wie montiere ich die Soundbar an der Wand?

Montieren Sie zuerst die beiden Lautsprecher. Entfernen Sie die Schrauben an den Enden und befestigen Sie die mitgelieferten Wandhalterungen. Bohren Sie zwei Löcher im Abstand von 744 mm (Durchmesser 3-8 mm je nach Wand), setzen Sie Dübel ein, schrauben Sie die Schrauben so ein, dass die Köpfe 5 mm überstehen. Hängen Sie die Soundbar über die Schraubenköpfe bis sie einrastet.

Wie verwende ich die NFC-Funktion?

Schalten Sie die Soundbar ein und aktivieren Sie den Bluetooth-Modus. Aktivieren Sie NFC und Bluetooth auf Ihrem NFC-fähigen Smartphone. Nähern Sie das Smartphone dem NFC-Bereich (markiert auf dem rechten Lautsprecher), bis die Verbindung hergestellt wird. Sie hören 'PAIRED'. Zum Trennen nähern Sie das Smartphone erneut.

Was tun, wenn die Fernbedienung nicht funktioniert?

Entfernen Sie die transparente Schutzfolie bei erster Verwendung. Überprüfen Sie, ob die CR2025-Batterie richtig eingelegt ist (Pluspol nach oben). Wenn die Batterie leer ist, ersetzen Sie sie durch eine neue. Richten Sie die Fernbedienung auf den Sensor der Soundbar (max. Reichweite 6 m).

Wie reinige ich die Soundbar?

Verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie niemals Lösungsmittel, ätzende oder gasförmige Mittel. Vermeiden Sie, dass Flüssigkeit in das Gerät eindringt. Für die Füße legen Sie bei Bedarf eine rutschfeste Unterlage.

Welche Kabel sind im Lieferumfang enthalten?

Der Lieferumfang enthält: ein Netzkabel, ein Audiokabel (3,5 mm Klinke auf 3,5 mm Klinke), zwei Füße, Wandbefestigungsmaterial, eine Fernbedienung mit bereits eingelegter CR2025-Batterie. HDMI- und optische Kabel sind nicht im Lieferumfang enthalten.

Wie funktioniert die automatische Abschaltung?

Wenn ein Fernseher oder ein externes Gerät über AUX oder HDMI angeschlossen ist, schaltet sich die Soundbar automatisch mit diesem ein. Sie schaltet sich automatisch 15 Minuten nach dem Ausschalten des Quellgeräts aus oder wenn die Lautstärke zu niedrig ist (nur bei AUX).

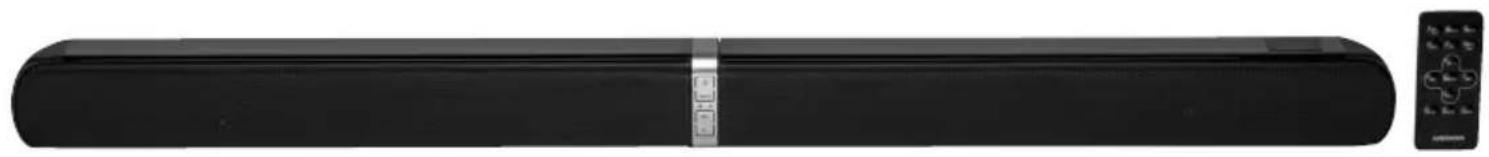

BEDIENUNGSANLEITUNG LIFE E64058 (MD 80022) MEDION

Bedienungsanleitung Mode d'emploi Handleiding User Manual

1.1. Bedienungsanleitung lesen und aufbewahren 5
1.2. Zeichenerklärung NL5

2. Lieferumfang 6

3. Bestimmungsgemäßer Gebrauch 6

4. Sicherheitshinweise....7

4.1. Gerät sicher montieren 8
4.2. Stromversorgung 9
4.3. Umgang mit Batterien ....10
4.4. Reparatur 11

5. Geräteübersicht 12

5.1. Fernbedienung 13

6. Batterien in die Fernbedienung einlegen 14

7. Soundbar montieren....15

7.1. Variante stehende Lautsprecher ....15
7.2. Variante liegende Soundbar ....15
7.3. Variante an der Wand montierte Soundbar....16

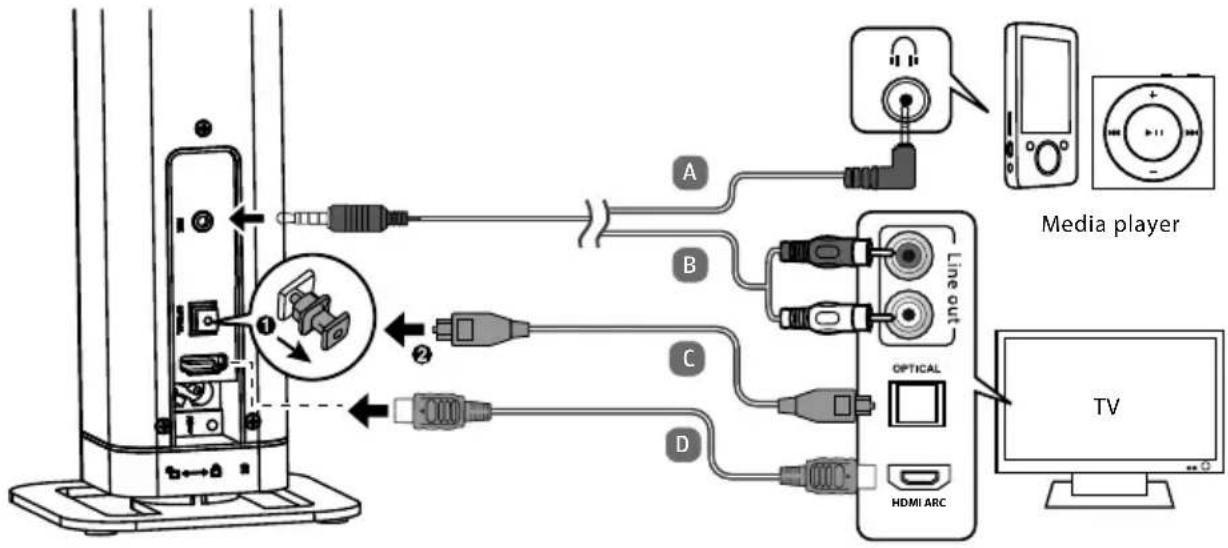

8. Audiogerät anschließen 18

8.1. Gerät über AUX anschließen......18
8.2. Geräte über optischen Anschluss anschließen ....19
8.3. Geräte über HDMI (ARC) anschließen....19

9. Bluetooth-Verbindung herstellen....20

9.1. NFC-fähiges Smartgerät 21

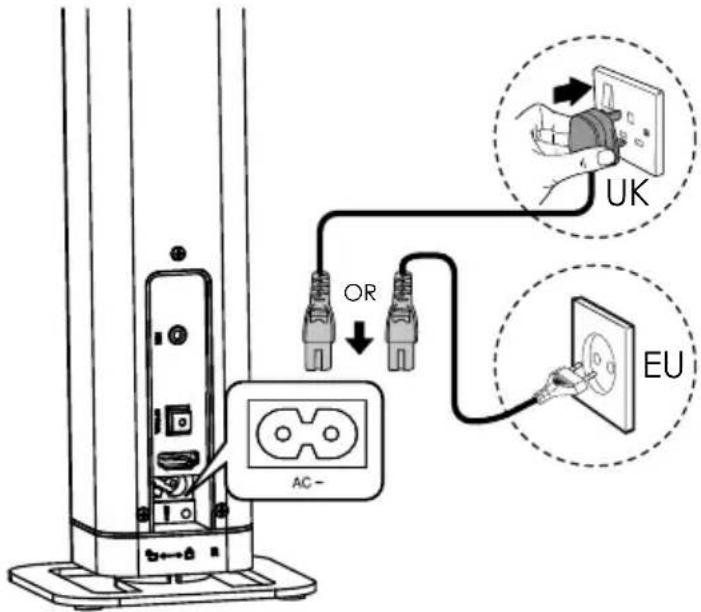

10. Soundbar ans Stromnetz anschließen 22

11. Soundbar einschalten....22

12. Audioquelle wählen....23

13. Lautstärke einstellen 23

14. Audiowiedergabe im AUX-/Bluetooth-Betrieb 23

15. Klangeffekt einstellen 24

DE

1. Wartung 24
2. Reinigung 24
3. Wenn Störungen auftreten 25
4. Entsorgung 26
5. Technische Daten......27
6. Impressum 28

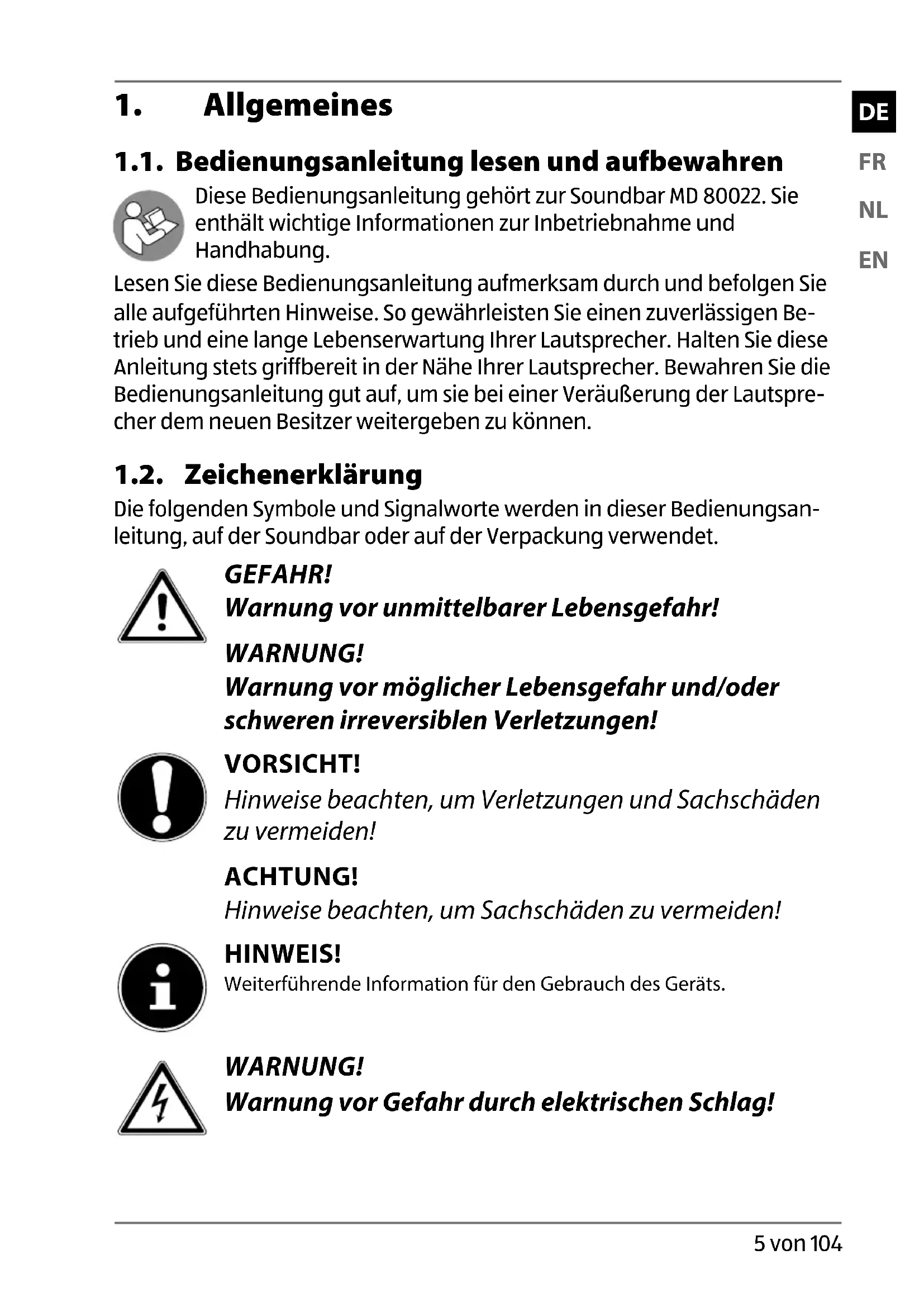

1. Allgemeines

1.1. Bedienungsanleitung lesen und aufbewahren

Diese Bedienungsanleitung gehört zur Soundbar MD 80022. Sie enthält wichtige Informationen zur Inbetriebnahme und Handhabung.

Lesen Sie diese Bedienungsanleitung aufmerksam durch und befolgen Sie alle aufgeführten Hinweise. So gewährleisten Sie einen zuverlässigen Betrieb und eine lange Lebenserwartung Ihrer Lautsprecher. Halten Sie diese Anleitung stets griffbereit in der Nähe Ihrer Lautsprecher. Bewahren Sie die Bedienungsanleitung gut auf, um sie bei einer Veräußerung der Lautsprecher dem neuen Besitzer weitergeben zu können.

1.2. Zeichenerklärung

Die folgenden Symbole und Signalworte werden in dieser Bedienungsanleitung, auf der Soundbar oder auf der Verpackung verwendet.

GEFAHR!

Warnung vor unmittelbarer Lebensgefahr!

WARNUNG!

Warnung vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen!

VORSICHT!

Hinweise beachten, um Verletzungen und Sachschäden zu vermeiden!

ACHTUNG!

Hinweise beachten, um Sachschäden zu vermeiden!

HINWEIS!

Weiterführende Information für den Gebrauch des Geräts.

WARNUNG!

Warnung vor Gefahr durch elektrischen Schlag!

Hinweise in der Gebrauchsanleitung beachten

Recycling-Symbol

WEEE-Symbol (gemäß Richtlinie zum Umgang mit Elektroschrott)

Symbol für die separate Entsorgung von Batterien.

Gleichstrom

2. Lieferumfang

Vergewissern Sie sich nach dem Auspacken, dass folgende Teile mitgeliefert worden sind:

• 2 Soundbar
• Netzkabel
  • Audiokabel (Cinch -> 3,5 mm Klinke)
• 2x Standfuß
  • Befestigungsmaterial
  • Bedienungsanleitung, inkl. Garantiekarte

- Fernbedienung inkl. Batterie (3V CR2025 Knopfzelle, bereits montiert)

3. Bestimmungsgemäßer Gebrauch

Das Gerät dient zur Wiedergabe von Audiosignalen. Die Soundbar ist für den Anschluss an Fernsehern vorgesehen, es können weitere Geräte wie z.B. tragbare CD- oder MP3-Spieler, Computer/Notebook, Smartphones und Stereoanlage angeschlossen werden.

Das Gerät ist nur für den privaten und nicht für den industriellen/kommerziellen Gebrauch bestimmt.

Bitte beachten Sie, dass im Falle des nicht bestimmungsgemäßen Gebrauchs die Haftung erlischt:

• Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie keine nicht von uns genehmigten oder gelieferten Zusatzgeräte.
• Verwenden Sie nur von uns gelieferte oder genehmigte Er-satz- und Zubehörteile.
• Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise. Jede andere Bedienung gilt als nicht bestimmungsgemäß und kann zu Personen- oder Sachschäden führen.
• Benutzen Sie das Gerät nicht in explosionsgefährdeten Bereichen. Hierzu zählen z. B. Tankanlagen, Kraftstofflagerbereiche oder Bereiche, in denen Lösungsmittel verarbeitet werden. Auch in Bereichen mit teilchenbelasteter Luft (z.B. Mehl- oder Holzstaub) darf dieses Gerät nicht verwendet werden.
• Setzen Sie das Gerät keinen extremen Bedingungen aus, es ist nur für den Gebrauch in Innenräumen.

Zu vermeiden sind:

• Hohe Luftfeuchtigkeit oder Nässe
- Extrem hohe oder tiefe Temperaturen
- Direkte Sonneneinstrahlung
- Offenes Feuer

4. Sicherheitshinweise

GEFAHR Erstickungsgefahr!

Es besteht Erstickungsgefahr durch Verpackungsfolien!

- Halten Sie daher die Verpackungsfolien von Kindern fern.

WARNUNG Verletzungsgefahr durch unsachgemäße Behandlung

- Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen, oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für Ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von Ihnen Anweisungen, wie das Gerät zu benutzen ist.

- Lassen Sie Kinder nicht unbeaufsichtigt an elektrischen Geräten spielen. Kinder können mögliche Gefahren nicht immer richtig erkennen.

4.1. Gerät sicher montieren

WARNUNG Verletzungsgefahr durch Stromschlag!

Es besteht die Gefahr eines elektrischen Schlags durch stromführende Leitungen.

- Wählen Sie zur Montage des Geräts einen geeigneten Ort und achten Sie darauf, beim Bohren keine verdeckten Elektro- oder Installationsleitungen zu beschädigen.

ACHTUNG Geräteschaden durch unsachgemäße Behandlung

- Neue Geräte können in den ersten Betriebsstunden einen typischen, unvermeidlichen aber völlig ungefährlichen Geruch abgeben, der im Laufe der Zeit immer mehr abnimmt. Um der Geruchsbildung entgegenzuwirken, empfehlen wir Ihnen, den Raum regelmäßig zu lüften. Wir haben bei der Entwicklung dieses Produktes Sorge dafür getragen, dass geltende Grenzwerte deutlich unterschritten werden.

- Stellen Sie keine mit Flüssigkeit gefüllten Gefäße, wie z.B. Vasen, auf oder in die Nähe des Geräts und Netzkabels. Das Gefäß kann umkippen und die Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.

- Schützen Sie das Gerät und alle angeschlossenen Geräte vor Feuchtigkeit, Tropf- und Spritzwasser. Vermeiden Sie Staub, Hitze und direkte Sonneneinstrahlung, um Betriebsstörungen zu verhindern.

- Stellen Sie keine offenen Brandquellen, wie z.B. brennende Kerzen auf bzw. in die Nähe der Geräte.

- Bedecken Sie den Netzstecker des Geräts nicht mit Gegenständen (Zeitschriften, Decken, etc.) um zu große Erwärmung zu vermeiden.

- Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden könnten.

- Stellen und betreiben Sie alle Komponenten auf einer stabilen, ebenen und vibrationsfreien Unterlage, um Stürze des Geräts zu vermeiden.

- Halten Sie mindestens einen Meter Abstand von hochfrequenten und magnetischen Störquellen (Fernsehgerät, anderen Lautsprecherboxen, Mobiltelefon usw.), um Funktionsstörun gen zu vermeiden.

4.2. Stromversorgung

GEFAHR Verletzungsgefahr durch Stromschlag!

– Die Steckdosen müssen sich in der Nähe des Gerätes befinden und leicht zugänglich sein. Verlegen Sie die Kabel so, dass niemand darauf treten oder darüber stolpern kann.

- Um die Stromversorgung zu Ihrem Gerät zu unterbrechen, ziehen Sie den Netzstecker des Geräts aus der Steckdose. Halten Sie beim Abziehen immer den Netzstecker selbst fest. Ziehen Sie nie an der Leitung, um Beschädigungen zu vermeiden.

- Betreiben Sie das Gerät nur an geerdeten Steckdosen mit 220-240 V \~ 50/60 Hz. Wenn Sie sich der Stromversorgung am Auf stel lungsort nicht sicher sind, fragen Sie beim betreffenden Energieversorger nach.

• Verwenden Sie den Netzstecker des Geräts nicht mehr, wenn das Gehäuse oder die Zuleitung zum Gerät beschädigt sind.
• Öffnen Sie auf keinen Fall das Gehäuse des Gerätes. Eventuelles Berühren spannungsführender Teile sowie Verändern des elektrischen und mechanischen Aufbaus gefährden Sie und führen möglicherweise zu Funktionsstörungen des Gerätes.

ACHTUNG

Geräteschaden durch unsachgemäße Behandlung

• Bei Gewitter, oder wenn Sie das Gerät längere Zeit nicht benutzen möchten, nehmen Sie es vom Netz.
• Ziehen Sie den Netzstecker bei Nichtgebrauch aus der Steck-dose oder benutzen Sie eine Master-/Slave-Stromleiste, um den Stromverbrauch bei ausgeschaltetem Zustand zu vermeiden.

4.3. Umgang mit Batterien

Die Fernbedienung des Gerätes wird mit einer Batterie betrieben.

WARNUNG

Verletzungsgefahr durch unsachgemäße Behandlung.

• Nicht in offene Flammen werfen, nicht kurzschließen oder gewaltsam öffnen.
• Setzen Sie Akkus niemals übermäßiger Wärme wie durch Sonnenschein, Feuer, starkem Kunstlicht oder dergleichen aus.
• Batterien niemals Laden - Explosionsgefahr!
• Polarität beachten.
• Nur vorgeschriebene Batterien verwenden.
• Ausschließlich Batterien gleichen Typs einsetzen.
• Batterien vor Kindern fernhalten (Verschluckungsgefahr). Bei Verschlucken, sofort Arzt aufsuchen.
• Batterien bei längeren Nichtgebrauch aus dem Gerät entfernen.

- Erschöpfte oder bereits ausgelaufene Batterien sofort aus dem Gerät entfernen. Kontakt mit Haut, Augen und Schleimhäuten vermeiden. Bei Kontakt die betroffene Stellen mit reichlich klarem Wasser spülen und umgehend einen Arzt aufsuchen.

Kontakte reinigen, bevor Sie neue Batterien einlegen. Es besteht Verätzungsgefahr durch Batteriesäure.

- Leere oder ausgelaufene Batterien aus dem Gerät entfernen und umweltgerecht entsorgen.

4.4. Reparatur

Bitte wenden Sie sich an unser Service Center, wenn Sie technische Probleme mit Ihrem Gerät haben.

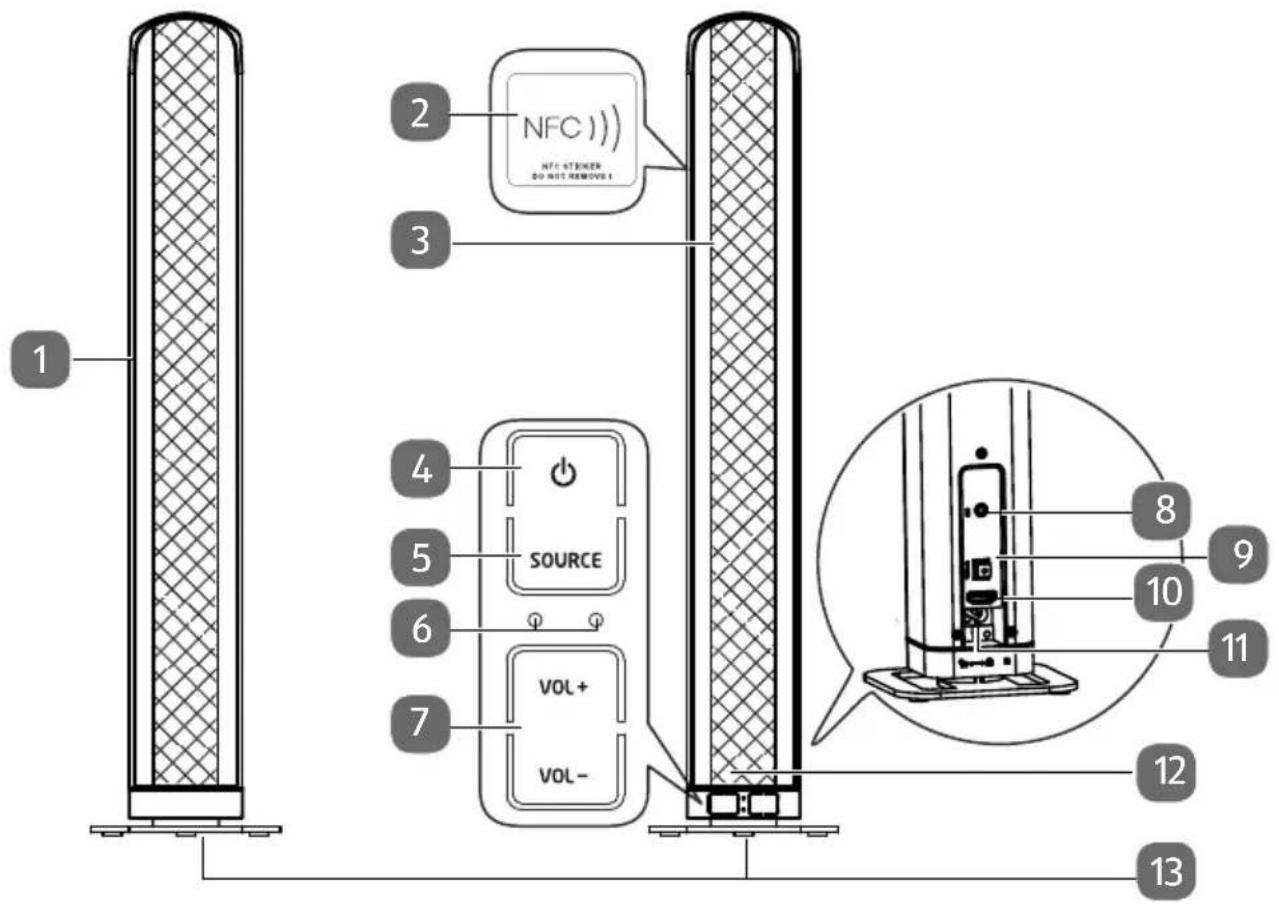

5. Geräteübersicht

1 Linker Lautsprecher
2 NFC-Zone (Near Field Communication)
3 Rechter Lautsprecher
4: Ein-/Ausschalten
5 SOURCE: Audioquelle wählen
6 LED-Betriebsanzeigen
7 VOL+/VOL-: Lautstärke einstellen
8 AUX: Anschlussbuchse für TV und andere Audiogeräte
9 OPTICAL: Optischer Eingang für TV und andere Audiogeräte
10 HDMI: Eingang für (ARC-fähige) TV, Computer und andere Audiogeräte
11 AC\~: Anschlussbuchse für Netzkabel
12 Fernbedienungssensor

13 Standfuß

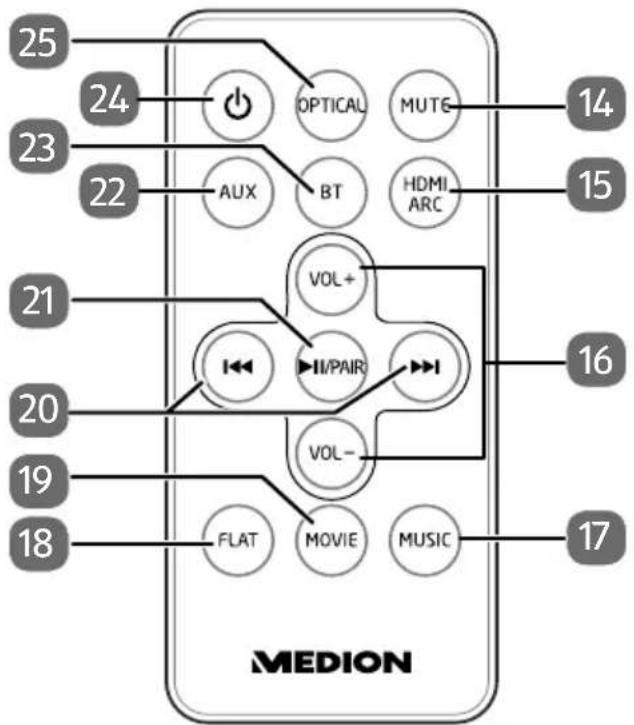

5.1. Fernbedienung

14 MUTE: Stumm schalten
15 HDMI ARC: HDMI ARC-Eingang wählen
16 VOL+/VOL-: Lautstärke einstellen
17 Klangeffekt MUSIC einstellen
18 Klangeffekt FLAT einstellen (kein Klangeffekt)
19 Klangeffekt MOVIE einstellen
20 |◄◄/►►rheriger Titel/nächster Titel
21 ▶II: Play/Pause: Audiowiedergabe starten/stoppen; PAIR: Bluetooth-Verbindung herstellen
22 AUX: AUX-Eingang wählen
23 BT: Bluetooth-Betrieb wählen
24: Ein-/Ausschalten
25 OPTICAL: Optical-Eingang wählen

6. Batterien in die Fernbedienung einlegen

In der Fernbedienung ist eine Lithium Batterie CR2025 3V eingesetzt.

HINWEIS

Wenn Sie die Fernbedienung zum ersten Mal in Betrieb nehmen, ziehen Sie die transparente Folie heraus ohne das Batteriefach zu öffnen.

Wenn das Gerät nicht oder nur schlecht auf die Fernbedienung reagiert, muss die Batterie ausgetauscht werden. Verfahren Sie dazu wie nachfolgend beschrieben:

1. Drücken sie den Arretierungshebel (b) und ziehen Sie die Batteriehalterung mit der Batterie (a) aus der Fernbedienung heraus. Entsorgen Sie die Altbatterie entsprechend den gesetzlichen Bestimmungen.

2. Legen Sie eine neue Batterie Typ CR2025 3V mit dem Pluspol nach oben zeigend in die Halterung (c) ein. Achten Sie beim Einlegen auf die richtige Polarität.

3. Schieben Sie die Halterung mit der Batterie vollständig in den Schlitz (d) der Fernbedienung.

7. Soundbar montieren

Es gibt drei Varianten, wie Sie die Soundbar verwenden können: stehend als zwei Lautsprecher-Türme, liegend oder an der Wand montiert.

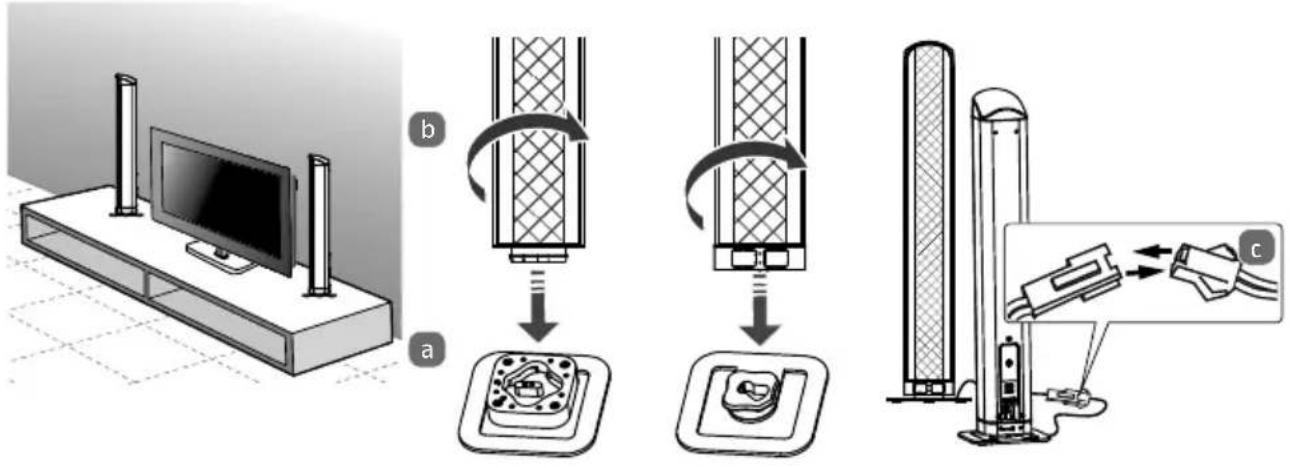

7.1. Variante stehende Lautsprecher

1. Nehmen Sie jeweils den rechten 3 und linken 1 Lautsprecher und verbinden ihn mit dem passenden Standfuß 13.
2. Achten Sie darauf, dass die Steckvorrichtung des Lautsprechers passgenau in die des Standfußes passt (siehe Abb. a und b).
3. Halten Sie den Standfuß fest und drehen Sie den Lautsprecher in Richtung des geschlossenen Schlosssymbols.
4. Stellen Sie die Lautsprecher auf eine stabile, ebene Oberfläche in der Nähe einer Steckdose.
5. Verbinden Sie die Boxenkabel der beiden Lautsprecher wie in Abb. c dargestellt.

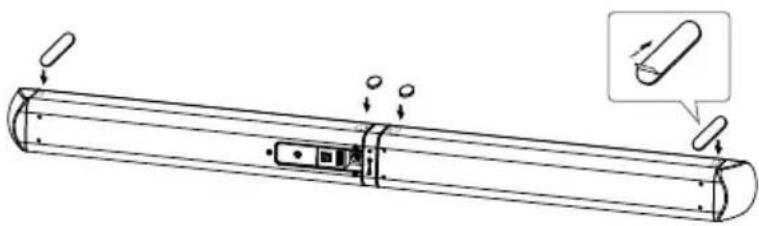

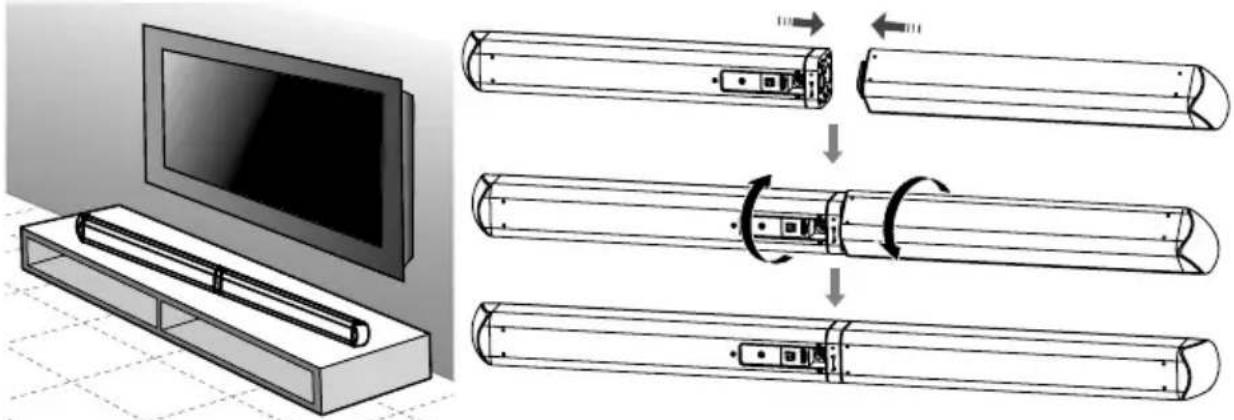

7.2. Variante liegende Soundbar

1. Nehmen Sie die beiden Lautsprecher und verbinden Sie sie wie auf der Abbildung dargestellt.

2. Achten Sie darauf, dass die Steckvorrichtung eines Lautsprechers passgenau in die des anderen passt.

3. Halten Sie den einen Lautsprecher fest und drehen Sie den anderen in Richtung des geschlossenen Schlosssymbols.

1. Kleben Sie die Gummifüße an die Unterseite der Soundbar wie oben dargestellt.

2. Stellen Sie die Soundbar auf eine stabile, ebene Oberfläche in der Nähe einer Steckdose.

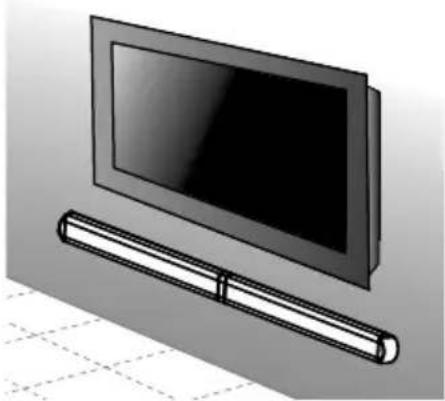

7.3. Variante an der Wand montierte Soundbar

Verbinden Sie zunächst die beiden Lautsprecher wie unter „7.2. Variante liegende Soundbar“ dagestellt.

WARNUNG Verletzungsgefahr durch Stromschlag!

Es besteht die Gefahr eines elektrischen Schlags durch stromführende Leitungen.

- Wählen Sie zur Montage des Geräts einen geeigneten Ort und achten Sie darauf, beim Bohren keine verdeckten Elektro- oder Installationsleitungen zu beschädigen.

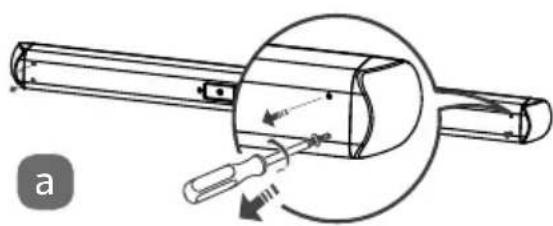

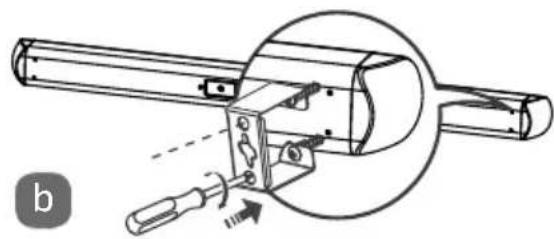

1. Entfernen Sie die beiden Schrauben, die sich jeweils am Ende der Soundbar befinden.

1. Schrauben Sie die beiden Wandhalterungen mit den gerade entfernten Schrauben an den Enden der Soundbar an.
2. Bohren Sie 2 Löcher parallel (∅ 3-8 mm je nach Wandtyp) in der Wand. Der Abstand zwischen den Löchern sollte 744 mm betragen.
3. Stecken Sie Dübel in die Bohrlöcher. Drehen Sie die Schrauben in die Dübel, so dass der Schraubenkopf noch ca. 5 mm Abstand zur Wand hat.
4. Setzen Sie die Soundbar mit den beiliegenden Wandhalterungen auf die Schraubenköpfe und drücken Sie dann die Soundbar leicht nach unten, bis die Schrauben in den Wandhalterungen einrasten.

8. Audiogerät anschließen

• Beachten Sie die Hinweise im Kapitel „4. Sicherheitshinweise“ (Seite 5 ff.).
• Beachten Sie auch die Bedienungsanleitung des Gerätes, an das Sie die Soundbar anschließen möchten.
• Schalten Sie alle Geräte aus, bevor Sie sie miteinander verbinden.

Sie können eine Vielzahl unterschiedlicher Audio-Geräte an diesem Gerät anschließen, z.B. einen MP3- und CD-Player, den Receiver Ihrer Stereoanlage, den Computer oder auch Ihren Fernseher.

8.1. Gerät über AUX anschließen

8.1.1. Audiokabel mit 2 x 3,5mm ∅ Klinke

Sie benötigen ein Audiokabel mit 2 x 3,5mm ∅ Klinke (im Lieferumfang enthalten) zum Anschluss an einen Kopfhöreranschluss von z. B. CD- oder MP3-Playern (siehe Abb. Variante A).

1. Stellen Sie bei dem MP3-Gerät eine mittlere Lautstärke ein. Schalten Sie es dann aus.
2. Stecken Sie den Klinken-Stecker in die AUX-Buchse der Soundbar.
3. Stecken Sie den Stecker in die Kopfhörer-Ausgangsbuchse des MP3-Geräts.

8.1.2. Audiokabel mit Cinchsteckern

Sie benötigen ein Audiokabel mit Cinchsteckern (1 x 3,5mm Klinke -> 2 x Cinch) (siehe Abb. Variante B).

1. Stellen Sie bei dem Audiogerät eine mittlere Lautstärke ein. Schalten Sie es dann aus.

2. Stecken Sie den einzelnen Klinken-Stecker in die AUX-Buchse der Soundbar.

3. Stecken Sie dann den roten und den weißen Cinch-Stecker am anderen Ende des Kabels in die entsprechend farbigen Audio-Ausgangsbuchsen des Ausgabegerätes.

HINWEIS

Geräte wie z.B. Stereo-Receiver oder Fernsehgeräte haben meistens eine rote und weiße Audio-Ausgangsbuchse. Diese sind in der Regel mit OUT, AUDIO OUT, LINE OUT oder ähnlich gekennzeichnet.

8.2. Geräte über optischen Anschluss anschließen

Digitale Verstärker oder Fernseher können Sie über den optischen Anschluss OPTICAL anschließen (siehe Abb. Variante C). Sie benötigen ein optisches Digitalkabel (Lichtleiterkabel, nicht im Lieferumfang enthalten, im Fachhandel erhältlich).

1. Stellen Sie bei dem Audiogerät eine mittlere Lautstärke ein. Schalten Sie es dann aus.
2. Entfernen Sie die Schutzkappe vom Optical-Anschluss. Stecken Sie den Stecker in die OPTICAL Buchse der Soundbase.
3. Stecken Sie den Stecker in die entsprechende digitale Output-Buchse Ihres digitalen Receivers oder Fernsehers.

HINWEIS

Sollten keine Tonsignale ausgegeben werden, stellen Sie an Ihrem Ausgabegerät das Ausgabeaudioformat auf PCM-Modus (Pulse Code Modulation) um.

8.3. Geräte über HDMI (ARC) anschließen

Sie benötigen ein HDMI-Kabel (siehe Abb. Variante D). Das HDMI-Kabel ist nicht im Lieferumfang enthalten.

1. Stellen Sie bei dem Audiogerät eine mittlere Lautstärke ein. Schalten Sie es dann aus.
2. Verbinden Sie den HDMI-Anschluss mit dem HDMI IN-Anschluss Ihres Fernsehers.
3. Aktivieren Sie die Funktionen ARC und CEC und schalten Sie die Tonausgabe auf PCM an den angeschlossenen Geräten. Beachten Sie dabei die Bedienungsanleitungen der angeschlossenen Geräte.

ARC ermöglicht es bei zwei verbundenen Geräten, Audiosignale nicht nur über HDMI zu empfangen, sondern diese über das gleiche Kabel auch wieder zurück zusenden.

CEC (Consumer Electronics Control) ermöglicht die Kommunikation aller über HDMI angeschlossenen Geräte. So können Sie über diese Verbindung die Lautstärke und Stummschaltung mit der Fernbedienung des Fernsehers steuern.

HINWEIS

ARC funktioniert nur mit Geräten die HDMI ARCfähig sind sowie mit einem HDMI 1.4-Kabel (und höher).

9. Bluetooth-Verbindung herstellen

Der Bluetooth-Betrieb ermöglicht den kabellosen Empfang von Audiosignalen eines externen, Bluetooth-fähigen Audio-Ausgabegeräts. Achten Sie darauf, dass der Abstand zwischen beiden Geräten nicht größer als 8 Meter sein sollte.

Um ein Bluetooth-fähiges Audio-Ausgabegerät anzuschließen, gehen Sie wie folgt vor:

1. Schalten Sie die Soundbar ein, indem Sie die ⏻-Taste am Gerät oder auf der Fernbedienung drücken.
2. Drücken Sie nun die Taste Source an der Soundbar oder die Taste BT an der Fernbedienung, bis die Betriebsanzeige langsam blau blinkt.
3. Sollte sich das Gerät nicht im Such-Modus befinden, halten Sie die Taste PAIR an der Fernbedienung für etwa 3 Sekunden lang gedrückt.
4. Das Gerät befindet sich im Such-Modus. Es ertönt die Ansage PAIRED.
5. Schalten Sie an Ihrem Audio-Ausgabegerät die Bluetooth-Funktion ein und aktivieren Sie den Such-Modus, um beide Geräte aufeinander abzustimmen.

HINWEIS

Informationen über die Bluetooth-Funktion Ihres Audio-Ausgabegeräts entnehmen Sie ggf. der dazugehörigen Bedienungsanleitung.

Der Gerätename MD 80022 der Soundbar wird angezeigt, sobald das Signal gefunden wurde.

Falls eine Passworteingabe erforderlich ist, geben Sie 0000 ein.

Die Geräteabstimmung beider Geräte ist abgeschlossen, wenn die Ansage PAIRED ertönt und die Betriebsanzeige blau leuchtet.

Wir die Verbindung unterbrochen, ertönt die Ansage DISCONNECTED.

9.1. NFC-fähiges Smartgerät

Die NFC-Funktion (Near Field Communication) ermöglicht den kabellosen Empfang von Audiosignalen eines NFC-fähigen Audio-Ausgabegeräts aus kurzer Distanz.

1. Schalten Sie die Soundbar ein, indem Sie die ⏻-Taste am Gerät oder auf der Fernbedienung drücken.

2. Drücken Sie nun die Taste Source an der Soundbar oder die Taste BT an der Fernbedienung, bis die Betriebsanzeige langsam blau blinkt.

3. Schalten Sie an Ihrem Smartgerät die NFC- und die Bluetooth-Funktion ein. Das Gerät befindet sich im Such-Modus.

4. Halten Sie Ihr NFC-fähiges Smartphone in unmittelbarer Nähe der Soundbar über den gekennzeichneten Bereich 2.

5. Bestätigen Sie die Abfrage Verbinden mit MD 80022 Ihres Smartgeräts mit Ja. Warten Sie 5 bis 8 Sekunden, bis Sie ihr Smartgerät vom Lautsprecher entfernen. Die Geräteabstimmung beider Geräte ist abgeschlossen, wenn die Ansage PAIRED ertönt und die Betriebsanzeige blau leuchtet.

6. Wählen Sie eine mittlere Lautstärke und starten Sie die Wiedergabe an Ihrem Smartgerät.

7. Um die Verbindung zu trennen, halten Sie erneut Ihr Smartgerätgerät über den gekennzeichneten Bereich, bis DISCONNECTED ertönt.

10. Soundbar ans Stromnetz anschließen

1. Schließen Sie das Netzkabel in die Anschlussbuchse AC\~für Netzkabel an.
2. Vergewissern Sie sich, dass alle gewünschten Geräte angeschlossen sind.
3. Stecken Sie das Netzkabel in eine Steckdose mit 220-240 V \~ 50/60 Hz.

11. Soundbar einschalten

1. Schalten Sie die Soundbar ein, indem Sie die Eraste auf der Fernbedienung oder an der Soundbar drücken.

2. Schalten Sie Ihr Audiogerät ein, wählen Sie eine mittlere Lautstärke und starten Sie die Wiedergabe.

HINWEIS

Ist ein TV oder externes Gerät über die Anschlüsse AUX oder HDMI angeschlossen, wird sich die Soundbar nach wenigen Augenblicken automatisch einschalten, wenn der Fernseher oder das externe Gerät eingeschaltet werden.

Wenn der TV oder das externe Gerät getrennt oder ausgeschaltet werden, schaltet sich die Soundbar nach ca. 15 Minuten automatisch aus.

Ist die Lautstärke des Fernsehers bzw. des externen Gerätes zu gering, schalten sich die Soundbar nach etwa 15 Minuten ebenfalls aus (nur bei einer Verbindung über AUX).

12. Audioquelle wählen

Mit der Taste SOURCE an der Soundbar oder mit den Tasten OPTICAL, AUX, BT und HDMI ARC an der Fernbedienung stellen Sie die gewünschte Audioquelle ein: AUX, BT, HDMI ARC oder Optical.

Die Auswahl der Betriebsarten werden durch die farbigen LED-Betriebsanzeigen 6 angezeigt:

Betriebsanzeige blinkt leuchtet permanent
Rot Standby
Grün HDMI AUX
Orange Optical
Blau Bluetooth

13. Lautstärke einstellen

Mit den Tasten VOL +/VOL- an der Soundbar oder an der Fernbedienung stellen Sie die gewünschte Lautstärke ein:

+ Lautstärke erhöhen

- Lautstärke verringern

Mit der Taste MUTE an der Fernbedienung können Sie die Lautstärke auf stumm schalten.

Drücken Sie die Taste MUTE erneut, um die Audioausgabe wieder einzuschalten.

14. Audiowiedergabe im AUX-/Bluetooth-Betrieb

Wenn Sie die Soundbar mit einem Gerät verbunden haben, das das A2DP-Profil sowie AVRCP-Profil (Audio Video Remote Control) unterstützt, wird die Soundbar als Ausgabemedium verwendet und die Audiosignale werden so ausschließlich von der Soundbar ausgegeben.

HINWEIS

Wenn Sie die Soundbar mit Ihrem Bluetooth-fähigen Mobiltelefon verbunden haben, wird bei einem eingehenden Anruf die Musikwiedergabe unterbrochen und erst nach Beenden des Gesprächs fortgesetzt.

Mit der Taste ▶ an der Fernbedienung starten oder stoppen Sie die Audiowiedergabe.

Mit den Tasten |◀◀/▶▶| an der Fernbedienung wählen Sie den gewünschten Titel:

▶▶▶ drücken nächster Titel

drücken vorheriger Titel

15. Klangeff ekt einstellen

Mit den Tasten FLAT, MOVIE und MUSIC an der Fernbedienung stellen Sie den Klangeffekt MOVIE oder MUSIC ein, bzw. schalten den Klangeffekt wieder aus (FLAT).

16. Wartung

WARNUNG Verletzungsgefahr durch Stromschlag!

- Versuchen Sie auf keinen Fall, das Gerät selbst zu öffnen oder zu reparieren. Es besteht die Gefahr des elektrischen Schlags!

Bitte wenden Sie sich an unser Service Center wenn Sie technische Probleme mit Ihrem Gerät haben. Die Reparatur ist ausschließlich unseren autorisierten Ser vicepartnern vorbehalten.

Wenden Sie sich an Ihren Kundendienst wenn ...

• Flüssigkeit ins Innere des Geräts gedrungen ist.
• das Gerät nicht ordnungsgemäß funktionieren.
• das Gerät gestürzt oder das Gehäuse beschädigt ist.

17. Reinigung

- Verwenden Sie zum Reinigen keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel.

Möbel sind oft mit diversen Lacken oder Kunststoffen beschichtet und werden mit den unterschiedlichsten Pflegemitteln behandelt. Manche dieser Stoffe enthalten Bestandteile, die das Material der Füße des Lautsprechers angreifen und aufweichen können.

- Legen Sie gegebenenfalls eine rutschfeste Unterlage darunter.

18. Wenn Störungen auftreten

Bei einer Störung des Geräts prüfen Sie bitte zunächst, ob Sie das Problem mit Hilfe der folgenden Übersicht selbst beheben können.

Versuchen Sie auf keinen Fall, die Geräte selbst zu reparieren. Wenn eine Reparatur notwendig ist, wenden Sie sich bitte an unser Service Center oder eine andere geeignete Fachwerkstatt.

Ursache Problembehebung
Anschlüsse und Kabel fehlerhaft	- Überprüfen Sie alle Kabelverbindungen auf Beschädigungen bzw. die korrekte Verkabelung bzw. bestehende Bluetooth-Verbindung.- Vergewissern Sie sich, dass alle verbundenen Geräte ordnungsgemäß mit Strom versorgt werden.
Kein Ton hörbar Überprüfen Sie die Lautstärke am Ausgabegerät. Erhöhen Sie ggf. die Lautstärke.
Verzerrter Ton	- Wechseln Sie die Position der Soundbar, um störende äußere Einfl üsse zu meiden.- Entfernen Sie störende Objekte (Mobiltelefon o. ä.) aus der Umgebung des Geräts.

19. Entsorgung

Verpackung

Nicht mehr benötigte Verpackungen und Packhilfsmittel sind recyclingfähig und sollten grundsätzlich der Wiederverwertung zugeführt werden.

Korrekte Entsorgung dieses Produkts

Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf. Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Wiederverwertung zugeführt werden sollten und um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme oder senden Sie das Gerät zur Entsorgung an die Stelle, bei der Sie es gekauft haben. Diese wird dann das Gerät der stofflichen Verwertung zuführen.

Batterien

Verbrauchte Batterien und defekte Akkus gehören nicht in den Hausmüll. Die Batterien müssen bei einer Sammelstelle für Alt-batterien abgegeben werden.

20. Technische Daten

Netzanschluss 220-240 V \~ 50/60 Hz

Ausgangsleistung: Lautsprecher: 2 x 20W RMS

Aufnahmeleistung: 30 W

Anschlüsse: 1 x 3,5mm Klinke Audio Eingang

1 digitaler Audio Eingang (Optisch)

HDMI (ARC) mit CEC

Netzkabelanschluss

Bluetooth Spezifikation: V3.0 + EDR, Class II

Reichweite: max. m (je nach Ungebungsbedingungen)

Abmessungen (BxHxT) 835 x 60 x 60 mm als Soundbar

60 x 435 x 60 mm als Standlautsprecher

100 x 100 mm Standfuß

Fernbedienung: 1 x 3 V

Batterie, Typ Knopfzelle CR2025

(im Lieferumfang enthalten)

Reichweite: ca. 6 m

21. Konformitätsinformation

CE0197 Hiermit erklärt die Medion AG, dass das Produkt MD 80022 mit den folgenden europäischen Anforderungen übereinstimmt:

• R&TTE Richtline 1999/5/EG
• EMV-Richtlinie 2004/108/EG
• Niederspannungsrichtlinie 2006/95/EG
- Öko-Design Richtlinie 2009/125/EG
• RoHS-Richtlinie 2011/65/EU.

Vollständige Konformitätserklärungen sind erhältlich unter www.medion.com/conformity.

22. Impressum

Copyright © 2015

Alle Rechte vorbehalten.

Diese Bedienungsanleitung ist urheberrechtlich geschützt.

Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.

Das Copyright liegt bei der Firma:

Medion AG

Am Zehnthof 77

45307 Essen

Deutschland

Technische und optische Änderungen sowie Druckfehler vorbehalten.

Die Bedienungsanleitung kann über die Service Hotline nachbestellt werden und steht über das Serviceportal zum Download zur Verfügung.

Sie können auch den unten stehenden QR Code scannen und die Anleitung über das Serviceportal auf Ihr mobiles Endgerät laden.

	URL QR Code
DE	www.medionservice.de
AT www.medion.com/at/service/start/
BE www.medion.com/be/nl/service/start/

Sommaire

DE

1. Généralités

20. Technische gegevens

Netaansluiting 220-240 V \~ 50/60 Hz

1x digitale audio-ingang (optisch)

HDMI (ARC) met CEC
