Produkttyp	Soundbar mit kabellosem Subwoofer
Marke	MEDION
Modell	LIFE P64377 (MD 45377)
Ausgangsleistung (Soundbar)	4 x 30 W + 60 W RMS
Ausgangsleistung (Subwoofer)	120 W RMS
Abmessungen (Soundbar)	1000 x 67 x 103 mm
Gewicht (Soundbar)	3,6 kg
Abmessungen (Subwoofer)	240 x 415 x 242 mm
Gewicht (Subwoofer)	5,6 kg
Stromversorgung	100 - 240 V ~50/60 Hz
Anschlüsse	1 x AUX (3,5 mm Klinke), 1 x optisch, 1 x koaxial, 1 x HDMI eARC/ARC, 2 x HDMI IN, 1 x USB (5 V 500 mA)
Unterstützte Audioformate	Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos
Bluetooth	Version 5.1, Profile A2DP und AVRCP
Bluetooth-Reichweite	Bis zu 8 m
Fernbedienung	Ja, inklusive AAA LR03-Batterien
Soundeffekte	Vertical Surround, EQ-Modi (Sport, Music, Movie, Voice)
Audioeinstellungen	Bass, Höhen, Audioverzögerung (0 - 200 ms)
Wandmontage	Möglich, inklusive Haken und Schrauben
Schutzklasse	II
Betriebstemperatur	0 °C bis 40 °C
Reinigung	Weiches, trockenes Tuch

Häufig gestellte Fragen - LIFE P64377 (MD 45377) MEDION

Wie verbinde ich die Soundbar über HDMI ARC mit meinem Fernseher?

Stellen Sie sicher, dass Ihr Fernseher HDMI ARC unterstützt. Verbinden Sie ein HDMI-Kabel (vorzugsweise Ultra High Speed) zwischen dem HDMI OUT TV eARC/ARC-Anschluss der Soundbar und dem HDMI IN (ARC)-Anschluss des Fernsehers. Aktivieren Sie die ARC- und CEC-Funktionen am Fernseher und stellen Sie das Audioformat auf PCM ein.

Wie koppele ich die Soundbar über Bluetooth mit einem Smartphone?

Schalten Sie die Soundbar ein und wählen Sie die Bluetooth-Quelle. Aktivieren Sie auf Ihrem Smartphone Bluetooth und suchen Sie nach Geräten. Wählen Sie 'MD 45377' aus der Liste. Wenn ein Passwort verlangt wird, geben Sie '0000' ein. Nach erfolgreicher Verbindung gibt die Soundbar die Meldung 'PAIRED' aus.

Was tun, wenn sich der Subwoofer nicht automatisch verbindet?

Überprüfen Sie, ob Soundbar und Subwoofer eingeschaltet sind. Wenn die Pairing-LED des Subwoofers blinkt, halten Sie die PAIR-Taste auf der Rückseite des Subwoofers gedrückt, bis die LED schnell blinkt. Die Verbindung wird automatisch hergestellt. Die LED leuchtet dauerhaft, sobald die Verbindung besteht.

Wie stelle ich die Audioverzögerung (Audio Delay) ein?

Verwenden Sie die Tasten AV SYNC + oder AV SYNC - auf der Fernbedienung, um die Verzögerung von 0 bis 200 ms einzustellen. Diese Einstellung funktioniert in den Modi HDMI IN 1, HDMI IN 2, HDMI eARC, OPTICAL und COAXIAL. Sie ist in AUX, Bluetooth oder USB nicht wirksam.

Wie aktiviere ich den vertikalen Surround-Effekt?

Drücken Sie die Taste VERTICAL SURROUND auf der Fernbedienung. Das Display zeigt 'SUR. ON' an, um anzuzeigen, dass der Effekt aktiviert ist. Drücken Sie erneut, um ihn zu deaktivieren.

Welche Dolby-Audioformate werden unterstützt?

Die Soundbar unterstützt Dolby Digital, Dolby Digital Plus, Dolby TrueHD, Dolby Atmos und Dolby Dual Mono. Der Downmix erfolgt auf den 3.1.2-Kanal-Ausgang.

Wie reinige ich die Soundbar?

Trennen Sie das Gerät vom Netz. Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie keine Lösungsmittel oder Chemikalien. Vermeiden Sie, dass Flüssigkeit in das Innere gelangt.

Kann ich die Soundbar an der Wand montieren? Welche Vorsichtsmaßnahmen gibt es?

Ja, verwenden Sie die mitgelieferten Wandhaken. Halten Sie einen Abstand von mindestens 50 mm zum Fernseher ein. Bohren Sie zwei Löcher im Abstand von 962 mm, setzen Sie passende Dübel ein und schrauben Sie die Schrauben so ein, dass der Kopf 3 mm übersteht. Befestigen Sie die Haken an der Rückseite der Soundbar und hängen Sie sie ein.

Wie wechsle ich die Batterien der Fernbedienung?

Drücken Sie auf die Lasche des Batteriefachdeckels, schieben Sie ihn nach unten und nehmen Sie ihn dann nach oben ab. Legen Sie zwei AAA LR03-Batterien unter Beachtung der Polarität ein. Setzen Sie den Deckel wieder auf, bis er einrastet.

Was tun, wenn kein Ton aus der Soundbar kommt?

Überprüfen Sie die Lautstärke der Soundbar und der Audioquelle. Stellen Sie sicher, dass die Verkabelung korrekt ist und die Quelle ausgewählt ist (z. B. HDMI, Bluetooth). Überprüfen Sie, ob die Fernbedienung nicht stummgeschaltet ist. Wenn das Problem weiterhin besteht, lesen Sie den Abschnitt zur Fehlerbehebung in der Bedienungsanleitung.

BEDIENUNGSANLEITUNG LIFE P64377 (MD 45377) MEDION

10.5. Hoge en lage tonen instellen

18. Technische gegevens

Algemene gegevens

Netaansluiting: 100 - 240V 50 / 60Hz

Aansluitingen: 1 × 3,5mm -audio-ingang (jackplug)

1 × digitale audio-ingang (optisch)
1× digitale audio-ingang (coax)
1× HDMI (eARC/ARC) met CEC
2 × HDMI
[1 \times \mathrm{USB}^{*} (5 \mathrm{~V} = 500 \mathrm{~mA})]
1 × netsnoeraansluiting

Ondersteunde Dolby-formaten: Dolby Digital, Dolby Digital Plus, Dolby

TrueHD, Dolby Atmos, Dolby Dual

1. Informationen zu dieser Bedienungsanleitung 73

1.1. Zeichenerklarung 73R

2. Bestimmungsgemäß Gebrauch

DE

3. Sicherheitshinweise

3.1.Gerat sicherr montieren 76
3.2. Stromversorgung 78
3.3.Umgang mit Batterien 78
3.4. Umgebungstemperatur 80
3.5. Bei Störungen 80

4. Lieferumfang 8

5. Geräteübersicht 8

5.1. Vorderseite 82
5.2. Rückseite 82
5.3. Anschlisse 82
5.4. Bedientasten 83

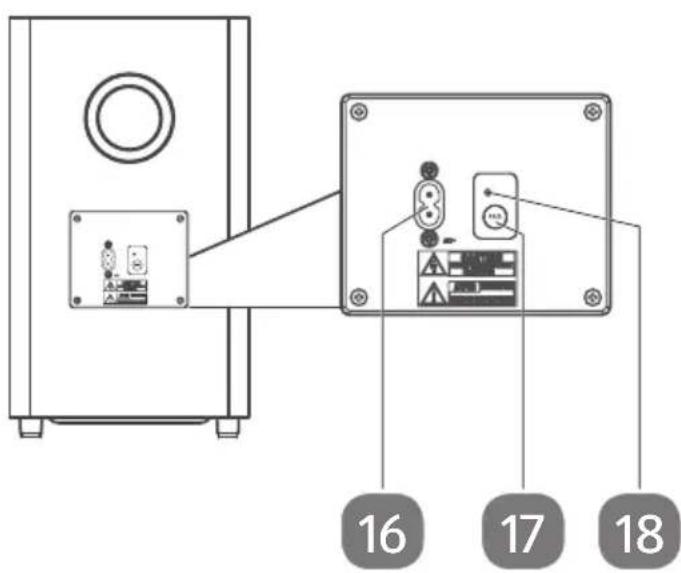

5.5. Subwoofer (Rückseite) 8

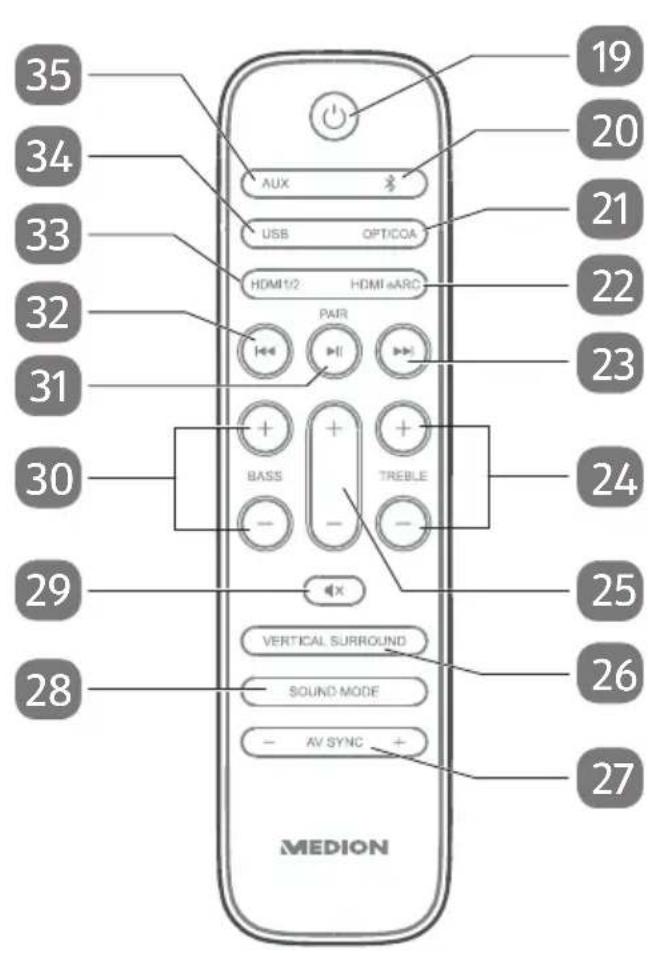

5.6. Fernbedienung 84

6. Vorbereitungen zur Inbetriebnahme 85

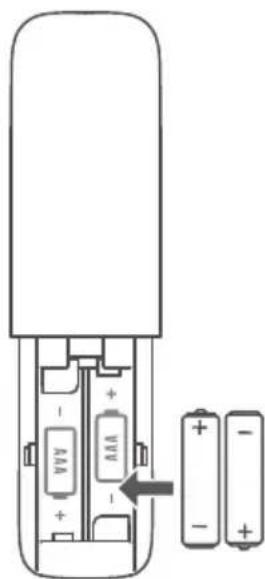

6.1. Batterien in die Fernbedienung einlagen 85

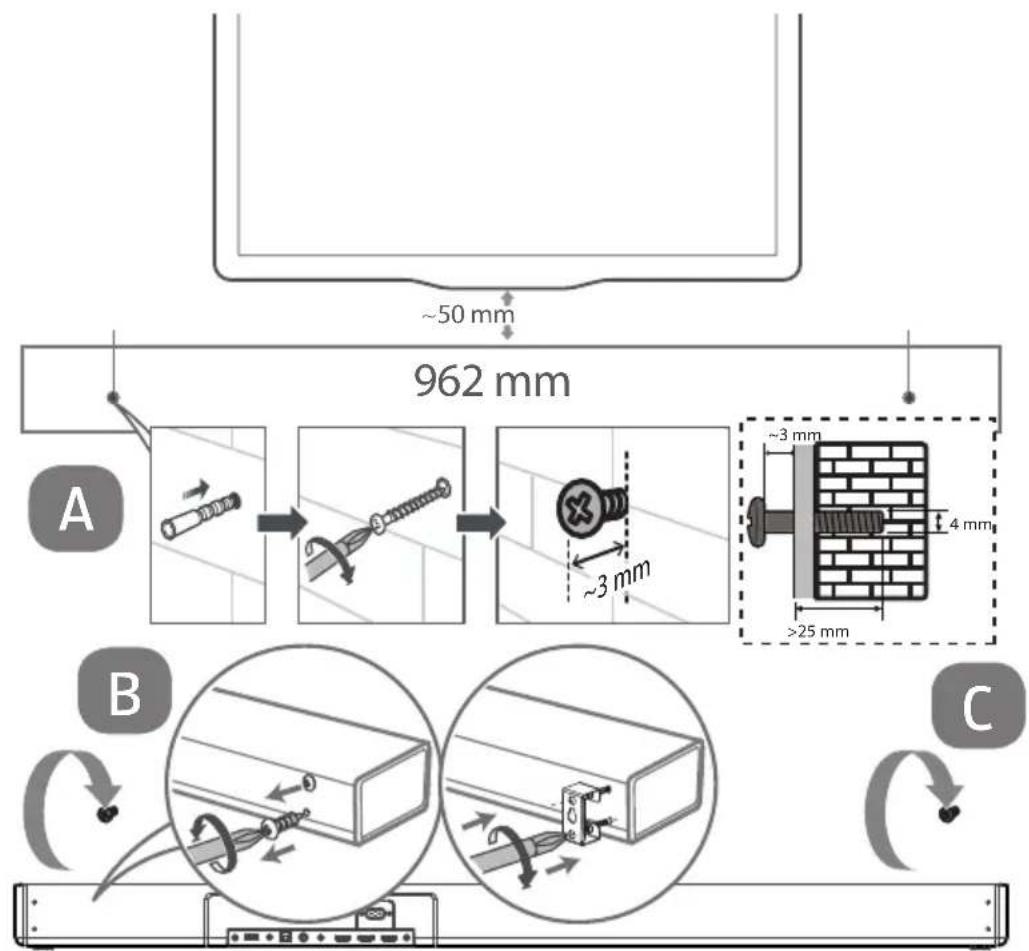

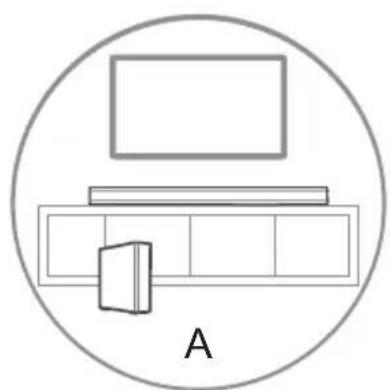

6.2. Soundbar aufstellen/montieren 8

7. External Geräte anschließen 88

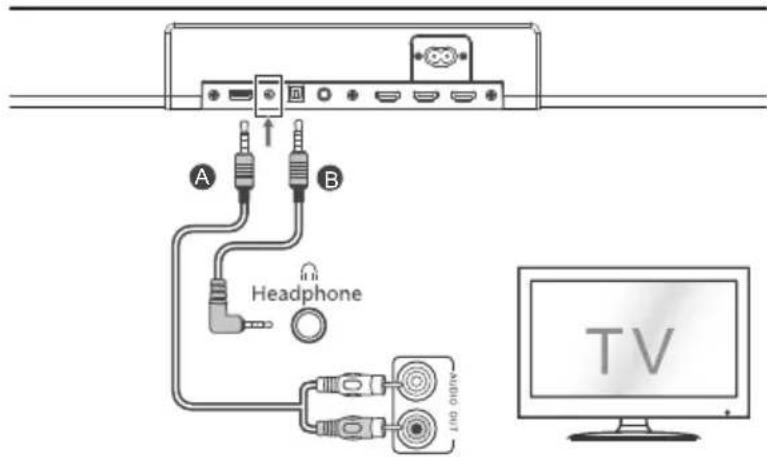

7.1. Externes Gerät über AUX anschließen 88

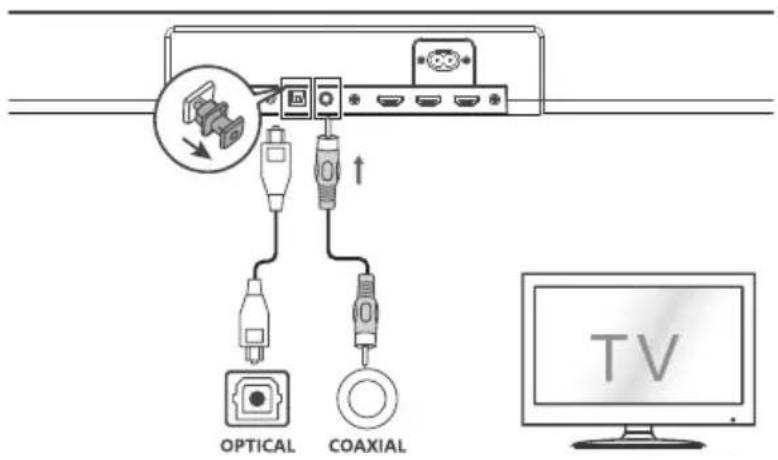

7.2. Externes Gerät über optischen/koaxialen Anschluss anschließen....89
7.3. Wichtige Hinweise zu HDMI CEC/HDMI ARC/HDMI eARC 90

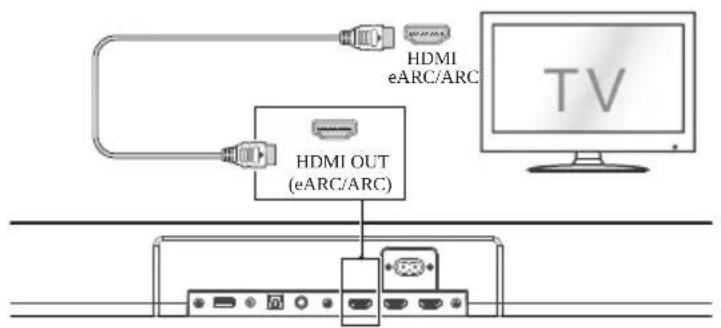

7.4. Fernseher über HDMI ARC/HDMI eARC anschließen 91

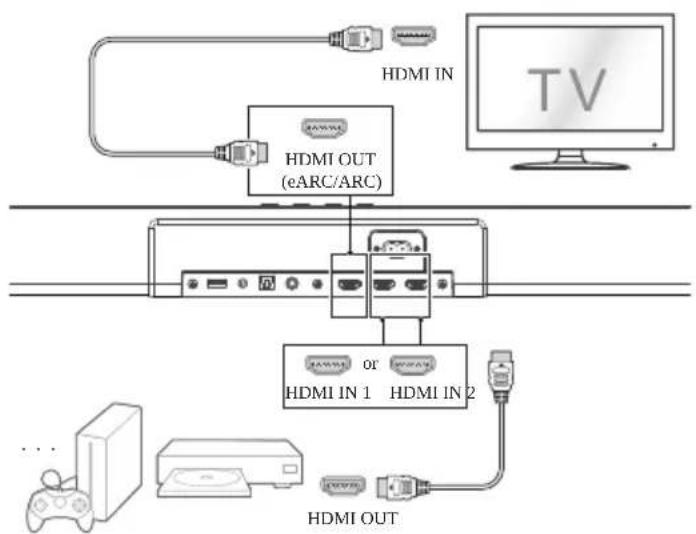

7.5. Weitere externe Geräte über HDMI IN 1 / HDMI IN 2 anschließen....91
7.6. USB-Speicher anschlieben 9

8. Soundbar in Betriebnehmen 92

8.1. Soundbar und Subwoofer an das Stromnetz anschließen 92
8.2. Soundbar einschalten/ in den Standby-Modus schalten 93
8.3. Soundbar und Subwoofer verbinden 93

9. Externes Gerät über Bluetooth® verbinden 94

10. Bedienung 95

10.1. Audioquelle auswahlen 95
10.2. Lautstärke einstellen 95
10.3. Soundbar stummschalten 95
10.4. Equalizer-Einstellung auswahlen 96
10.5. Hohen und Tiefen einstellen 96
10.6. Vertical Surround Klangeffekt einstellen 96
10.7. Wiedergabesteuierung im USB-/Bluetooth®-Betrieb 96

10.8. Ordnerauswahl bei MP3-Dateien 97

1. Audioverzögerung einstellen 97
2. Wartung 98
3. Reinigung 98
4. Lagerung bei Nichtbenutzung 99
5. Wenn Störungen auftreten 99
6. EU Konformitätsinformation 100

16.1. Informationen zu Markenzeichen 100

1. Entsorgung 100
2. Technische Daten 101
3. Serviceinformationen 103
4. Datenschutzerklarung 104
5. Impressum 104

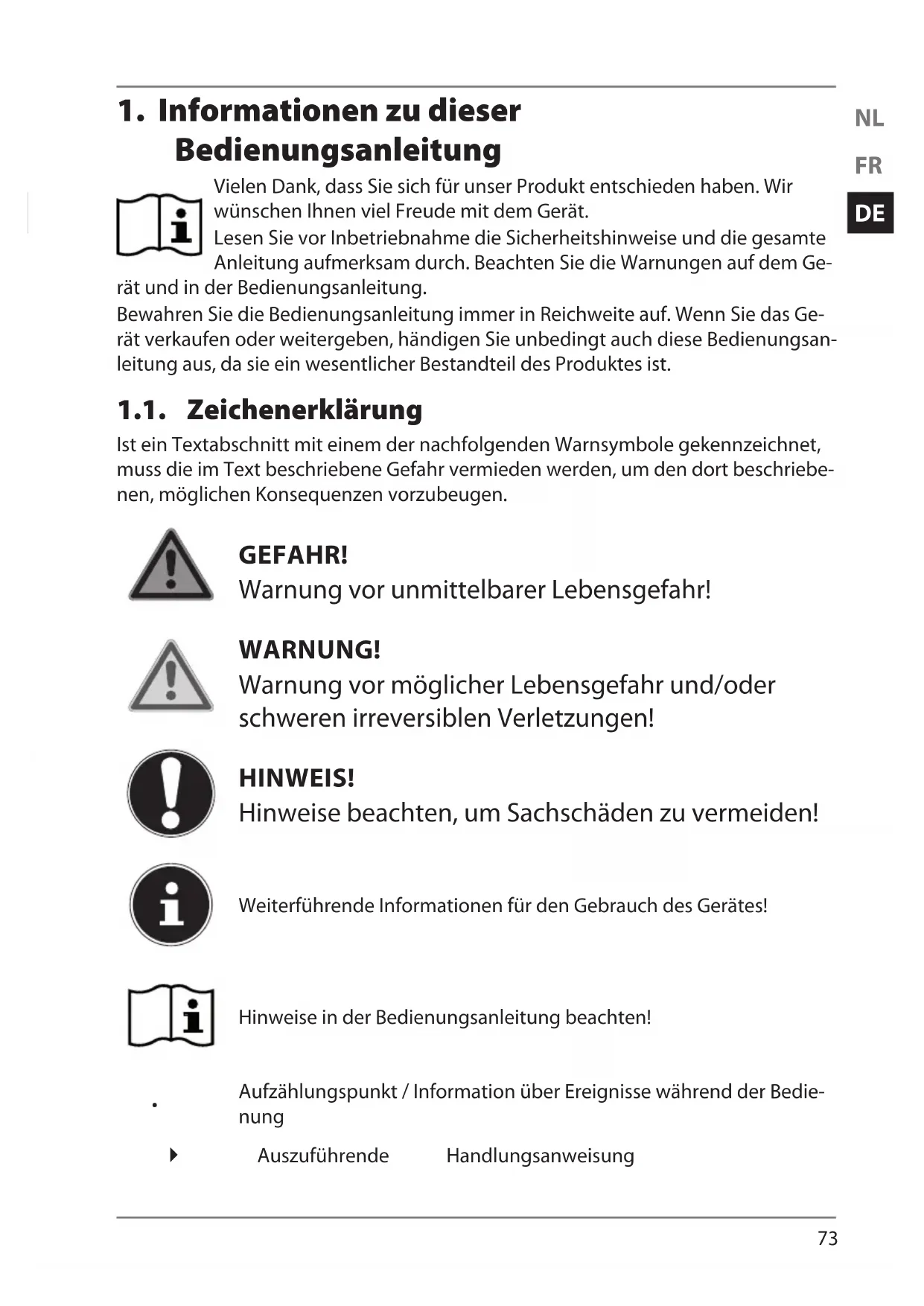

1. Informationen zu dieser Bedienungsanleitung

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ohnen viel Freude mit dem Gerät.

Lesen Sie vor Inbetriebnahme die Sicherheitshinweise und die gesamte Anleitung aufmerksam durch. Beachten Sie die Warnungen auf dem Ge

rat und in der Bedienungsanleitung.

Bewahren Sie die Bedienungsanleitung immer in Reichweite auf. Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Bedienungsanleitung aus, da sie ein wesentlicher Bestandteil des Produktes ist.

1.1. Zeichenerklarung

Ist ein Textabschnitt mit einem der nachfolgenden Warnsymbole gekennzeichnet, muss die im Text beschriebene Gefahr vermieden werden, um den Dort beschrieben, möglichen Konsequenz vorzubeugen.

GEFAHR!

Warning vor unmittelbarer Lebensgefahr!

WARNING!

Warning vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen!

HINWEIS!

Hinweise beachten, um Sachschäden zu vermeiden!

Weiterfuhrende Informationen für den Gebrauch des Gerätes!

Hinweise in der Bedienungsanleitung beachten!

Aufzahlungspunkt / Information über Reignisse während der Bediennung

Auszuführende

Handlungsanweisung

Auszuführende Sicherheitshinweise

Symbol fur Gleichstrom

Symbol fur Wechselstrom

CE-Kennzeichnung

Mit diesen Symbol markierte Produkte erfüllen die Anforderungen der EU-Richtlinien (siehe Kapitel „EU-Konformitätsinformation").

Schutzklasse II

Elektrogeräte der Schutzklasse II sind Elektrogeräte, die durchgehend doppelte und/oder verstärkte Isolierung besitzen und keine Anschlussmöglichkeiten für einen Schutzleiter haben.

Benutzung in Innenräumen

Geräte mit diesen Symbol sind nur für die Verwendung in Innenräumen geeignet.

Hergestellt unter Lizens von Dolby Laboratories. Dolby, Dolby Vision, Dolby Atmos, Dolby Audio und das Doppel-D-Symbol sind Marken von Dolby Laboratories.

Das HDMI-Logo und das High-Definition Multimedia Interface sind eingetragene Marken von HDMI Licensing LLC.

2. Bestimmungsgemäßer Gebrauch

Das Gerät dient zur Wiedergabe von Audiosignalen. Die Soundbar ist für den Anschluss an Fernsehern vorgesehen. Es konnen weitere Geräte wie z. B. tragbare CD- oder MP3-Spieler, Computer/Notebooks, Smartphones und Stereoanlage angeschlossen werden.

Das Gerät ist nur für den privaten und nicht für den industriellen/kommerziellen Gebrauch bestimmt.

Bitte beachten Sie, dass im Falle des nicht bestimmungsgemäßen Gebrauchs die Haftung erlischt:

■ Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie keine nicht von uns genehmigten oder geleiferten Zusatzgeräte.
- Verwenden Sie nur von uns gelieferte oder genehmigte Erssatz- und Zubehörerteile.
■ Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise. jeder andere Bedienung gilt als nicht bestimmungsgemäß und kann zu Personen- oder Sachschäden führen.

3. Sicherheitshinweise

WARNING!

Verletzungsgefahr durch unsachgemäße Behandlung!

• Dieses Gerät ist nicht damit, durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensörischen, oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von Ohnen Anweisungen, wie das Gerät zu benutzen ist.
• Lassen Sie Kinder nicht unbeaufsichtigt an elektrischen Geräten speien. Kinder können mögliche Gefahren nicht immer richtig erkennen.

3.1. Gerät sicher montieren

WARNING!

Verletzungsgefahr durch Stromschlag!

Es besteht die Gefahr eines elektrischen Schlags durch stromführung De Leitungen.

Wahlen Sie zur Montage des Gerätes einen geeigneten Ort und achten Sie darauf, beim Bohren keine verdeckten Elektro-oder Installationsleitungen zu beschädigen.
■ Stellen Sie keine mit Flüssigkeit gefüllten Gefäße, wie z. B. Vassen, auf oder in die Höhe des Gerätes und des Netzkabels. Das Gefäß kann umkippen und die Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.
Schützen Sie das Gerät und alle angeschlossenen Geräte vor Feuchtigkeit, Tropf- und Spritzwasser. Vermeiden Sie Staub, Hitze und direkte Sonneneinstrahlung, um Betriebsstörungen zu verhindern.

■ Stellen Sie keine offenen Brandquellen, wie z. B. brennende Kerzen auf bzw. in die Nähe des Gerätes.
■ Benutzen Sie das Gerät nicht in explosionsgeführdeten Bereichen. Hierzu zahlen z. B. Tankanlagen, Kraftstofflagerbereiche oder Bereiche, in denen Lösungsmittel verarbeitet werden. Auch in Bereichen mit teilchenbelasteter Luft (z. B. Mehl- oder Holzstaub) darf these Gerät nicht verwendet werden.
- Setzen Sie das Gerät keinen extremen Bedingungen aus, es ist nur für den Gebrauch in Innenräumen.
Zu vermeiden sind:

Hohe Luftfeuchtigkeit oder Nisse
- Extrem hohe oder tiefe Temperaturen
- Direkte Sonneneinstrahlung
- Offenes Feuer

Bedecken Sie das Gerät nicht mit Gegenständen (Zeitschriften, Decken etc.), um zu große Erwärung zu vermeiden.
■ Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden können.
Stellen und betreiben Sie alle Komponenten auf einer stäblichen, ebenen und vibrationsfreien Unterlage, um Stürze des Geräts zu vermeiden.
■ Alle Multimediaergekte, die an das Gerät angeschlossen werden, müssen den Anforderungen der Niederspannungsrichtlinie entsprechehen.

3.2. Stromversorgung

WARNING! Verletzungsgefahr durch Stromschlag!

Es besteht die Gefahr eines elektrischen Schlags durch stromführung De Leitungen.

Die Steckdosen müssen sich in der Höhe des Gerätes befinden und leicht zugänglich sein. Verlegen Sie die Kabel so, dass niemand darauf auftreten oder darüber stolpern kann.
Um die Stromversorgung zu ihrem Gerät zu unterbrechen,ziehen Sie den Netzstecker des Gerätes aus der Steckdose. Halten Sie beim Abziehen immer den Netzstecker selbst fest. Ziehen Sie nie an der Leitung, um Beschädigungen zu vermeiden.
Betreiben Sie das Gerät nur an geerdeten Steckdosen mit 100 - 240V 50 / 60Hz . Wenn Sie sich der Stromversorgung am Auf stel lungsort nicht sicher sind, Fragen Sie beim betreffenden Energieversorger nach.
- Verwenden Sie den Netzstecker des Gerätes nicht mehr, wenn das Gehäuse oder die Zuleitung zum Gerät beschädigt ist.

• Öffnen Sie auf keinen Fall das Gehäuse des Gerätes. Eventuelles Berühren spannungsfährender Teile sowie Verändern des elektrischen und mechanischen Aufbaus gefährden Sie und führen möglicherweise zu Funktionstörungen des Gerätes.

Trennen Sie das Gerät bei Gewitter, oder wenn Sie es langere Zeit nicht benutzen möchten vom Stromnetz.

3.3. Umgang mit Batterien

Die Fernbedienung wird mit Batterien betrieben. Beachten Sie hierzu folgende Hinweise:

Halten Sie neue und gebrauchte Batterien von Kindern fern.

■ Batterien nicht verschlucken, es besteht die Gefahr einer chemischen Verätzung!

WARNING!

Veratzungsgefahr!

Die Fernbedienung beinhaltet zwei Batterien. Werden diese Batterien verschlucht, können sie innerhalb von 2 Stunden ernsthafte innere Verzuzungen verursachen, die zum Tode führen können.

• Wenn Sie vermuten, Batterien konnten verschluckt oder in ir-gendeinen Teil des Körpers gelangt sein, suchen Sie unverzüglich medizinische Hilfe.

■ Nehmen Sie ausgelaufene Batterien(sofort aus dem Gerät. Reinigen Sie die Kontakte,bevor Sie neue Batterien einlagen. Vermeiden Sie den Kontakt mit Haut,Augen und Schleimhau- ten. Spulen Sie die mit Batteriesäure betroffenen Stellen so- fort mit reichlich klarem Wasser und suchen Sie umgehend einen Arzt auf. Es besteht Veratzungsgefahr durch Batteriesäure!

■ Benutzen Sie die Fernbedienung nicht mehr, wenn das Batteriefach nicht sicher schließt und halten Sie sie von Kindern fern.

WARNING!

Explosionsgefahr!

Explosionsgefahr bei unsachgemäßem Austausch der Batterien.

■ Bei unsachgemäßem Auswechseln der Batterien besteht Explosionsgefahr! Legen Sie grundsätzlich nur neue Batterien gleichen Typs ein. Benutzen Sie nie alte und neue Batterien zusammen.
Versuchen Sie niemals, Batterien wieder aufzuladen. Es besteht Explosionsgefahr!
- Setzen Sie Batterien niemals übermäßigiger Wärme (wie Sonnenschein, Feuer oder dergleichen) aus.

Lagern Sie Batterien an einem kühlen, trockenen Ort. Direkte starke Wärme kann die Batterien beschädigen. Setzen Sie das Gerät dazu kein den starken Hitzequellen aus.

Schlieben Sie Batterien nicht kurz.
■ Werfen Sie Batterien nicht ins Feuer.

Achten Sie beim Einlagen der Batterien auf die Polarität (+ / - )

Entfernen Sie leere Batterien aus dem Gerät.
- Wenn Sie das Gerät für längerere Zeit nicht benutzen,nehmen Sie die Batterien heraus.

3.4. Umgebungstemperatur

Das Gerät kann bei einer Umgebungstemperatur von +0^ bis +40^ betrieben werden.
Im ausgeschalteten Zustand kann das Gerät bei 0^ bis +40^ gelagert werden.
Betreiben Sie das Gerät nur in trockenen Innenräumen.

GEFAHR!

Stromschlaggefahr!

Bei großen Temperatur- oder Feuchtigkeitsschwankungen kann es durch Kondensation zur Feuchtigkeitsbildung innerhalb des Gerätes kommt, die einen elektrischen Kurzschluss verursichen kann.

■ Warten Sie nach einem Transport des Gerätes solange mit der Inbetriebnahme, bis es die Umgebungstemperatur angenommen hat.

3.5. Bei Störungen

Ziehen Sie bei Beschädigungen des Netzkabels oder des Gerätessofar das Netzkabel aus der Steckdose.
- Verwenden Sie das Gerät und seine Zubehörteile nicht, wenn diese Beschädigungen, Rauchentwicklungen oder ungewöhnliche Betriebsgeräusaiche aufweisen. Trennen Sie gegeben falls unverzüglich die Stromversorgung.

Versuchen Sie auf keinen Fall, das Gerät selbst zu öffnen und/oder zu reparieren.
Wenden Sie sich bei technischen Problemen an unser Service Center.

NL

4. Lieferumfang

GEFAHR! Erstickungsgefahr!

Durch Einatmen oder Verschlucken von Folien oder Kleinteilen besteht Erstickungsgefahr.

Halten Sie Verpackungen von Kindern fern.
Lassen Sie Kinder nicht mit dem

Verpackungsmaterial spielen.
Verpackungsmaterial ist kein Spielzeug!

Entnehmen Sie das Produkt aus der Verpackung und entfern den Sie samtliches Verpackungsmaterial.
Überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie unseren Service innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist.
Das Gerät muss vor jedem Gebrauch auf Beschädigungen überprüft werden.

Wenden Sie sich bei Beschädigungen an unser Service Center.

Mit dem von Ihnen erworbenen Produkt haben Sie erhalten:

Soundbar
- Subwoofer
- 2xNetzkabel
Fernbedienung inkl. 2 x AAA LR03 Batterie
- Audiokabel (2 x 3,5 mm Klinke)
HDMI-Kabel
- Wandaufhängungen inkl. Befestigungsmaterial
Bedienungsanleitung und Garantiedokumente

5. Geräteübersicht

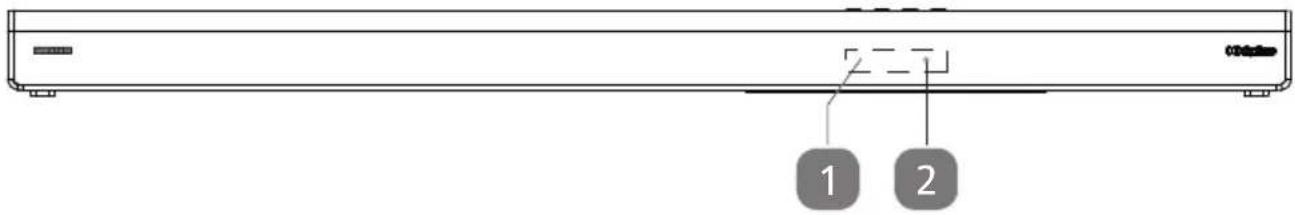

5.1. Vorderseite

1) Display
2) Standby-LED

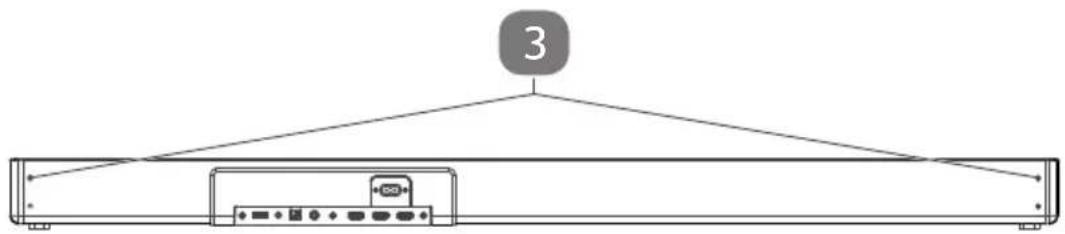

5.2. Rückseite

3) Befestigungspunkte für Wandaufhängungen

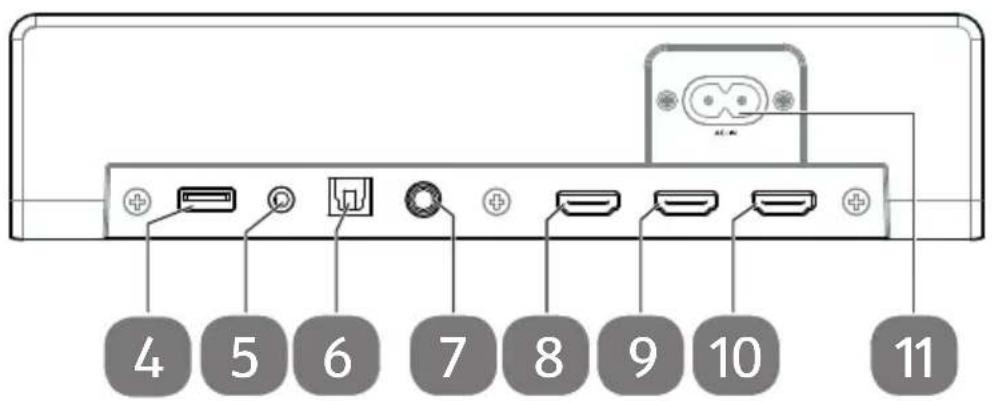

5.3. Anschlüsse

4) USB

USB-Anschluss (5 V=500 mA) zur Wiedergabe von MP3-Dateien

5) AUX

Anschlussbuchse für TV und andere Audioausgabegeräte (3,5 mm Klinke)

6) OPTICAL

Optische Eingangsbuchse für TV und andere Audioausgabegeräte

7) COAXIAL

Koaxiale Eingangsbuchse für TV und andere Audioausgabegeräte

Ausgangsbuchse für ARC/eARC-fahigen TV und andere Audioausgabegeräte

9) HDMI IN 1 Eingangsbuchse für DVD-Player und andere Audioausgabegeräte

10) HDMI IN 2 Eingangsbuchse für DVD-Player und andere Audioausgabegerate

11) AC~ Anschlussbuchse für Netzkabel (100-240 V ~ 50/60 Hz)

5.4. Bedientasten

12) Soundbar einschalten / in den Standby-Modus schalten
13) Audiouelle auswahlen
14) Lautstärke verringern
15) Lautsrke erhöhen

5.5. Subwoofer (Rückseite)

16) AC~

Anschlussbuchse fur Netzkabel (100-240 V~50/60 Hz)

17) PAIR

Gedrückt halten:
Verbindungsmodus aktivieren, um den Subwoofer manuell mit der Soundbar zu verbinden

18) Pairing-LED

5.6. Fernbedienung

19)

Soundbar einschalten/in den Standby-Modus schalten

20)

Audioquelle Bluetooth auswahlen

21)

Audioquelle Optisch/Koaxial auswahlen

22)

Audioquelle HDMI eARC auswahlen

23)

Nächsten Titel wie- dergeben, Im USB-/

24)

Bluetooth®-Modus: Schneller Vorlauf innerhalb eines Titels

25) +/-

Hohen verständen/ verringern

Lautstärke erhöhen/verringern

26) VERTICAL SURROUND
Vertikalen Surround- Klangeffekt ein-/ausschalten
27) AVSYNC+/-
Audioverzögerung (Audio Delay) einstellen
28) SOUNDMODE
Equalizer-Klangeffekt (MOVIE/VOICE/SPORT/MUSIC)
einstellen
29) Soundbar stummschalten/Stummschaltung aufheiten
30) BASS +/- Tiefen verständen/verringern

31) PAIR

Wiedergabe starten/pausieren

Im Bluetooth-Modus gedrück halten: Aktuelle Bluetooth-Verbindung trennen

Vorherigen Titel wiedergeben,

Im USB-/Bluetooth®-Modus: schneller Rücklauf innerhalb eines Titels

33) HDMI 1/2 Audioquelle HDMI 1/HDMI 2 auswahlen
34) USB Audioquelle USB auswahlen
35) AUX Audioquelle AUX auswahlen

6. Vorbereitungen zur Inbetriebnahme

6.1. Batterien in die Fernbedienung einlagen

Vor der Inbetriebnahme, oder wenn das Gerät nicht mehr oder nur noch schlecht auf die Fernbedienung reagiert, müssen die Batterien eingelegt bzw. ausgetauscht werden.

Verfahren Sie dazu wie nachfolgend beschreiben:

Drücken Sie die Verschlusslasche des Batteriefachdeckels leicht ein und schieben Sieihn dann nach unter. Ziehen Sie den Batteriefachdeckel nach oben, umihn zu entnahmen.
Entnahmen Sie ggf. die Altbatterien und entsorgen Sie diese entsprechend den gesetzlichen Bestimmungen.
- Legen Sie zwei neue Batterien vom Typ AAA LR03 ein. Achten Sie beim Einlagen auf die richtige Polarität.
- Setzen Sie den Batteriefachdeckel mit der Verschlusslasche nach oben zeigend wieder auf das Batteriefach und schiben Sieihn nach oben, bis die Verschlusslasche hörbar einrastet.

6.2. Soundbar aufstellen/montieren

Sie haben die Möglichkeit, die Soundbar entweder liegend (Variante A) oder mithilfe der mitgelieferten Wandhalterung an einer Zimmerwand montiert (Variante B) zu betreiben.

6.2.1. Variante A - Soundbar legend betreiben

HINWEIS!

Beschädigungsgefahr!

Gefahr von Geräteschaden durch unsachgemäße Aufstellung der Geräte.

Stellen und betreiben Sie alle Komponenten auf einer stabilen, ebenen und vibrationsfreien Unterland, um Stürze der Geräte zu vermeiden.
■ Einige aggressive Möbellacke können die Gummifüße der Geräte angreifen. Stellen Sie das Gerät ggf. auf eine rutschfeste Unterlage.

Positionieren Sie die Soundbar und den Subwoofer auf einer stabilen, ebenen Oberfläche, in der Höhe von gut zugänglichen Steckdosen.
- Stellen Sie den Subwoofer in unmittelbarer Höhe der Soundbar auf, um eine störungsfreie Verbindung der Geräte zu gewährleisten.

6.2.2. Variante B - Soundbar an einer Wand befestigen

WARNING!

Verletzungsgefahr durch Stromschlag!

Es besteht die Gefahr eines elektrischen Schlags durch stromführung De Leitungen.

Wahlen Sie zur Montage des Geräts einen geeigneten Ort und achten Sie darauf, beim Bohren keine verdeckten Elektro-oder Installationsleitungen zu beschädigen.

HINWEIS!

Beschädigungsgefahr!

Gefahr von Geräte- und/oder Sachschaden durch unsachgemäße Montage der Geräte.

■ Überprüfen Sie vor der Wandmontage, ob die Wand die er-forderliche Tragkraft aufweist. Für Schäden aufgrund fal-scher oder nicht fachgerechter Montage übernimmt die MEDION AG keine Haftung.
Nutzen Sie zur Wandumontage ausschließlich die mitgelieferten Wandaufhängungen.

Gehen Sie wie nachfolgend beschreiben vor, um die Soundbar an einer Zimmerwand zu befestigen:

Der Abstand zwischen TV-Gerät und Soundbar sollen min. 50 mm betragen.

Bohren Sie 2 parallele Löscher in die Wand. Verwenden Sie dazu einen für den jeweiligen Untergrund geeigneten Bohrer (Ø 3-8 mm, je nach Wandtyp).
Der Abstand zwischen den beiden LÖchern beträgt 962mm .
- Stecken Sie bei Bedarf je einen Dübel in die Bohrlocher.
Schrauben Sie die beiden mitgelieferten Montageschrauben in die Wand. Lassen Sie die Schraubenköffe ca. 3 mm Herausstehen.
Losen und entnahmen Sie die Schrauben an den Befestigungspunkten für die Wandaufhängungen auf der Rückseite der Soundbar.
Befestigen Sie die beiden mitgelieferten Wandaufhängungen mithilfe der zuvor gelösten Schrauben an den Befestigungspunkten für die Wandaufhängungen. Achten Sie darauf, dass der engere Teil der Einjährigeöffnungen jeweils nach oben weist.
- Setzen Sie die Soundbar mit den Wandaufhängungen auf die herausstehenden Schraubenköffe.
Drücken Sie die Soundbar leicht nach unten, so dass die Schrauben in den Einhangeöffnungen einrasten.

7. Externe Geräte anschließen

Sie können eine Vielzahl entsprechender Audioausgabegeräte an die Soundbar anschließen, wie z. B. einen Fernseher, einen MP3- oder CD-Player, einen Receiver, einen Computer, einen USB-Stick etc.

Schalten Sie alle Geräte aus, bevor Sie sie miteinander verbinden.

Beachten Sie auch die Bedienungsanleitung des jeweiligen Gerätes, das Sie an die Soundbar anschließen möchten.

7.1. Externes Gerät über AUX anschließen

7.1.1. Audiokabel mit 2 x 3,5mm Ø Klinkenstecker

Um ein Audioausgabegerät über dessen Kopfhörerausgangsbuchse mit der Soundbar zu verbinden, benötigen Sie ein Audiokabel mit 2 × 3,5 ~mm Klinkenstecker (im Lieferumfang enthalten).

Stellen Sie bei dem Audioausgabegerät eine mittlere Lautstärke ein und schalten Sie es dann aus.
- Stecken Sie den Klinkenstecker in den AUX-Anschluss an der Soundbar.
- Stecken Sie den anderen Klinkenstecker in die Kopfhörerausgangsbuchse des Audioausgabegerätes.

7.1.2. Audiokabel mit Cinchsteckern

Um ein Audioausgabegerät über dessen Cinchausgänge mit der Soundbar zu verbinden, benötigen Sie ein Audiokabel mit Cinchsteckern, 1 × 3,5 ~mm Klinkenstecker - > 2 × Cinchstecker (nicht im Lieferumfang enthalten).

Stellen Sie bei dem Audioausgabe einer mittlere Lautstärke ein und schalten Sie es dann aus.
- Stecken Sie den Klinkenstecker in den Anschluss AUX an der Soundbar.
- Stecken Sie den roten und den weißen Cinchstecker am anderen Ende des Kabels in die entsprechend farbig markierten Ausgangsbuchsen des Audioausgabegerätes.

Geräte wie z. B. Stereo-Receiver oder Fernsehgeräte verfügen meistens über eine rote und eine weiß Audioausgangsbuchse. Diese sind in der Regel mit OUT, AUDIO OUT, LINE OUT oder ähnlich gekennzeichnet. Beachten Sieitte auch die Bedienungsanleitung Ihres Audioausgabegrätes.

7.2. Externes Gerät über optischen/koaxialen Anschluss anschließen

7.2.1. Optischer Anschluss

Digitale Veränder oder Fernseher mit optischen Digitalausgang konnen Sie über den optischen Anschluss OPTICAL mit der Soundbar verbinden. Sie benötigen ein optisches Digitalkabel (Lichtleiterkabel, nicht im Lieferumfang enthalten, im Fachhandel erhältlich).

Stellen Sie bei dem Audioausgabe einer mittlere Lautstärke ein und schalten Sie es dann aus.
Entfernen Sie die Abdeckkappe vom Anschluss OPTICAL an der Soundbar.
- Stecken Sie den Stecker des optischen Digitalkabels in den Anschluss OPTICAL an der Soundbar.
- Stecken Sie den anderen Stecker des optischen Digitalkabels in die entsprechende digitale Ausgangsbuchse Ihres Audioausgabegerätes.

Sollten keine Tonsignale ausgegeben werden, stellen Sie an Ihr Audioausgabegerät das Ausgabeaudioformat auf PCM-Modus (Pulse Code Modulation) um.

7.2.2. Koaxialer Anschluss

Digitale Veränderer oder Fernseher mit koaxialem Digitalausgang konnen Sie über den Koaxialanschluss COAXIAL mit der Soundbar verbinden. Sie benötigen ein Koaxialkabel (nicht im Lieferumfang enthalten, im Fachhandel erhältlich).

• Stellen Sie bei dem Audioausgabe einer mittlere Lautstärke ein und schalten Sie es dann aus.

• Stecken Sie den Stecker des Koaxialkabels in den Anschluss COAXIAL an der Soundbar.

• Stecken Sie den anderen Stecker des Koaxialkabels in die entsprechende digitale Ausgangsbuchse Ihr's Audioausgabegerätes.

Sollten keine Tonsignale ausgegeben werden, stellen Sie an Ihr Audioausgabegerät das Ausgabe audioformat auf PCM-Modus (Pulse Code Modulation) um.

7.3. Wichtige Hinweise zu HDMI CEC/HDMI ARC/HDMI eARC

7.3.1. HDMI CEC (Consumer Electronics Control)

CEC ermöglicht die Kommunikation aller über HDMI angeschlossenen Geräte. So können Sie über diese Verbindung z. B. die Lautstärke und Stummschaltung der Geräte mit der Fernbedienung Ihres Fernsehers steuern.

Um die Funktionen von HDMI CEC nutzen zu konnen, müssen alle angeschlossenen Komponenten HDMI CEC unterstützen. Je nach Hersteller können die Benennung und der Umfang der Funktionen abweichen. Beachten Sie hierzuitte die Bedienungsanleitung des jeweiligen Gerätes.

Alle HDMI-Kabel, die mindestens den HDMI 1.3 Standard Unterstützung, unterstützen auch HDMI CEC.

7.3.2. HDMI ARC (Audio Return Channel)

ARC ermöglicht es, Audiosignale nicht nur über HDMI zu empfangen, sondern diese über das gleiche Kabel auch wieder zurückzusenden.

Um die Funktionen von HDMI ARC nutzen zu konnen, müssen alle angeschlossenen Komponenten HDMI ARC unterstützen. Sie besoinigen zudem mindestens ein HDMI-Kabel mit der Spezifikation „High Speed" (Version 1.4 oder höher).

7.3.3. HDMI eARC (Enhanced Audio Return Channel)

Seit dem HDMI 2.1 Standard sind mit eARC deutlich höhere Bandbreiten und Geschwindigkeiten bei der Audio- und Videoübertragung möglich.

Um die Funktionen von HDMI eARC nutzen zu konnen, müssen alle angeschlossen den Komponenten HDMI eARC unterstützen. Sie benötigen zudem ein HDMI-Kabel, das eARC bzw. den HDMI 2.1 Standard unterstützt. Diese Kabel sind in der Regel mit dem Zusammen „Ultra High Speed" gekennzeichnet.

Ein Ultra High Speed HDMI-Kabel ist bereits im Lieferumfang Ihrer Soundbar enthalten.

7.4. Fernseher über HDMI ARC/HDMI eARC anschließen

NL

FR

DE

Gehen Sie wie folgt vor, um ihren Fernseher über HDMI ARC/HDMI eARC mit der Soundbar zu verbinden:

Stellen Sie bei Ihrlem Fernseher eine mittlere Lautstärke ein.
Schalten Sie den Fernseher und die Soundbar aus.

Schließen Sie das HDMI-Kabel am Anschluss HDMI OUT TV eARC/ARC der Soundbar an.
Schlieben Sie das andere Ende des HDMI-Kabels am Anschluss HDMI IN (ARC) Ihres Fernsehers an.
Aktivieren Sie an Ihrlem Fernseher die Funktionen ARC und CEC und stellen Sie das Tonausgabeformat auf PCM (Pulse Code Modulation).

Beachten Sie, dass die Benennungen des HDMI IN ARC/eARC Anschlusses und der CEC Funktion je nach Hersteller Ihres Fernsehers abweichen können. Entnehmen Sie genauere Informationen der dazugehörigen Bedienungsanleitung.

7.5. Weitere externe Geräte über HDMI IN 1 / HDMI IN 2 anschließen

Sie haben die Möglichkeit, weitere Audioausgabegeräte mit HDMI-Ausgang (z.B. Sielekonsolen, Receiver etc.) über die Anschlüsse HDMI IN 1 oder HDMI IN 2 mit der Soundbar zu verbinden.

Gehen Sie dazu wie folgt vor:

Stellen Sie bei Ihr dem Audioausgabe einer mittlere Lautstärke ein.
Schalten Sie das Audioausgabegerät und die Soundbar aus.
Schließen Sie ein geeignetes HDMI-Kabel (nicht im Lieferumfang enthalten) am HDMI OUT Anschluss Ihr Audioausgabegerätes an.
Schlieben Sie das andere Ende des HDMI-Kabels am Anschluss HDMI IN 1 oder HDMI IN 2 der Soundbar an.

Beachten Sie auch die Bedienungsanleitungen ihrer externen Geräte.

7.6. USB-Speicher anschließen

Über den USB-Anschluss haben Sie die Möglichkeit, MP3-Dateien von einem externen USB-Flash-Laufwerk wiederzugegeben.

Gehen Sie wie folgt vor, um einen USB-Speicher anzuschreiben:

Entfernen Sie ggf. die Schutzkappe und stecken Sie den USB-Speicher in den USB-Anschluss an der Soundbar.

Beachten Sie folgende Hinweise zum verwendbaren USB-Speicher:

• Aufgrund der zahlreichen verschiedenen Dateisysteme und Dateiformate kann die Funktion von angeschlossenen Speichermedien nicht garantiert werden.
• Je nach Groß des Datenträgers kann es länger dauern, bis das System erkann't wird.
• Es werden USB-Speicher mit einer Speicherkapazität bis max. 32 GB unterstützt.
• Das Unterstützung Dateisystem ist FAT32; das Unterstützung Dateifformat ist MP3.
• Externe Festplatten werden nicht Unterstützung.
• USB-Verlägerungskabel werden nicht unterstützt.

8. Soundbar in Betriebnehmen

8.1. Soundbar und Subwoofer an das Stromnetz anschließen

Vergewissern Sie sich, dass alle gewünschten Geräte an der Soundbar ange-schlossen sind.
Schlieben Sie das mitgelieferte Netzkabel an der Anschlussbuchse AC~ der Soundbar an und verbinden Sie das andere Ende mit einer gut zuganglichen Netzsteckdose.

Die Standby-LED leuchtet.

Schlieben Sie das zweite mitgelieferte Netzkabel an der Anschlussbuchse AC~ des Subwoofoers an und verbinden Sie das andere Ende mit einer gut zuganglichen Netzsteckdose.

Die Pairing-LED auf der Rückseite des Subwoofoers leuchtet.

8.2. Soundbar einschalten/ in den Standby-Modus schalten

• Drücken Sie die Taste auf der Fernbedienung oder an der Soundbar, um die Soundbar einzuschalten.

Die Soundbar schaltet sich ein und startet. Dieser Vorgang dauert eine Sekunden, währenddessen blinkt im Display die Anzeige ON. Sobald die Soundbar vollständig gestartet ist, wird im Display die zuletzt gewählte Audioquelle angezeigt.

Drücken Sie während des Betriebes die Taste an der Soundbar oder auf der Fernbedienung, um die Soundbar in den Standby-Modus zu schalten.

Im Display wird STANDBY angezeigt, anschließend leuchtet die Standby-LED.

8.3. Soundbar und Subwoofer verbinden

Die Soundbar und der Subwoofer verbinden sich bei der Erstinbetriebnahme automatisch miteinander. Nach erfolgreicher Verbindung leuchtet die Pairing-LED auf der Rückseite des Subwoofoers konstant.

Blinkt die Pairing-LED, ist die automatische Verbindung fehlgeschlagen. Gehen Sie wie folgt vor, um die Geräte manuell miteinander zu verbinden:

• Stellen Sie sichere, dass alle gewünschten Geräte an der Soundbar angeschlossen sind.
  Schalten Sie die Soundbar aus.
  Drucken und halten Sie die Taste PAIR auf der Rückseite des Subwoofoers, bis die Pairing-LED schnell blinkt.
  Schalten Sie die Soundbar ein.

Der Verbindungsprozess startet nun automatisch. Die Pairing-LED leuchtet konstant, sobald die Verbindung zwischen Soundbar und Subwoofer erfolgreich hergestellt wurde.

Wenn ein Fernseher oder ein anderes Audioausgabegerät über den AUX- oder die HDMI-Anschlüsse angeschlossen ist, schaltet sich die Soundbar nach weniger Augenblicken automatisch ein, wenn der Fernseher oder das Audioausgabegerät eingeschaltet wird.

Wenn die Verbindung zum Fernseher oder einem Audioausgabegerät getrennt wird, schaltet sich die Soundbar automatisch nach ca. 15 Minuten ab.

Wenn die Lautstärke am Fernseher oder Audioausgabegerät zu niedrig eingestellt ist, schaltet sich die Soundbar nach ca. 15 Minuten automatisch aus (nur bei Verbindung über AUX).

9. Externes Gerät über Bluetooth® verbinden

Der Bluetooth-Betrieb erhögt den kabellosen Empfang von Audiosignalen eines externen, Bluetooth-fähigen Audioausgabegerätes. Achten Sie darauf, dass der Abstand zwischen beiden Geräten nicht mehr als 8 Meter betragen sollente.

Es kann immer nur ein Bluetooth-Gerät zur gleichen Zeit mit der Soundbar verbunden werden.

Um ein Bluetooth-fahiges Audioausgabegerät zum ersten Mal mit der Soundbar zu verbinden, gehen Sie wie folgt vor:

Schalten Sie die Soundbar ein.

Drucken Sie wiederholt die Taste an der Soundbar oder einmal die Taste auf der Fernbedienung, um Blueooth als Audioquelle auszuwahlen.

Im Display wird BT angezeigt und die Soundbar befindet sich automatisch im Bluetooth-Kopplungsmodus.

Schalten Sie die Bluetooth-Funktion an Ihrem Audioausgabegerät ein und aktivieren Sie dort den Suchmodus, um die beiden Geräte miteinander zu koppeln.

Informationen über die Bluetooth-Funktion Ihres Audioausgabegerates entnehmen Sieitte der dazugehorigen Bedienungsanleitung.

Der Gerätename der Soundbar „MD 45377" wird in der Geräteliste an Ihrem Audioausgabegerät angezeigt, sobald das Signal gefunden wurde.

Wahlen Sie die Soundbar aus und koppeln Sie die beiden Geräte miteinander. Falls eine Passworteingabe erforderlich ist, geben Sie „0000" ein.

Die Kopplung der Geräte ist abgeschlossen, wenn die Soundbar die akustische Meldung „PAIRED" ausgibt.

Im Bluetooth-Betriebsmodus versucht die Soundbar automatisch, sich mit dem zuletzt über Bluetooth verbundenen Audioausgabegerät zu verbinden.

Nach erfolglicher Verbindung gibt die Soundbar die akustische Meldung „PAIRED" aus und im Display wird BT angezeigt. Ist keine Verbindung mit einem zuvor gekoppelten Bluetooth-Gerät möglich, wird NO BT im Display angezeigt.

Um ein anderes/neues Bluetooth-Gerät mit der Soundbar zu verbinden und eine ggf. aktive Bluetooth-Verbindung zu trennen, drücken und halten Sie die Taste II/PAIR auf der Fernbedienung für ca. 3 Sekunden.

Im Display wird PAIR angezeigt. Die Soundbar befindet sich nun wieder im Blueooth-Kopplungsmodus.

10. Bedienung

10.1. Audioquelle auswahlen

Drücken Sie einmal oder mehrfach die Taste an der Soundbar oder die jeweilige Taste auf der Fernbedienung (, OPT/COA, HDMI eARC, HDMI1/2, USB, AUX), um den gewünschten Betriebsmodus auszuwahlen.

Der aktuell ausgewählte Betriebsmodus wird im Display angezeigt:

Displayanzeige Betriebsmodus
STANDBY Standby-Modus
AUX AUX
BT Bluetooth
HDMI1 / HDMI2 HDMI 1 bzw. HDMI 2
ARC HDMI ARC bzw. HDMI eARC
OPT OPTICAL
COA COAXIAL
USB USB

10.2. Lautstärke einstellen

Drücken Sie die Taste + an der Soundbar oder auf der Fernbedienung, um die Wiedergabelautstärke zu erhöhen.
- Drücken Sie die Taste — an der Soundbar oder auf der Fernbedienung, um die Wiedergabelautstärke zu verringn.

Die aktuelle Lautstärkeeinstellung wird kurz im Display angezeigt.

10.3. Soundbar stummschalten

Drücken Sie die Taste auf der Fernbedienung, um die Audioausgabe der Soundbar stummzuschalten.

Während einer aktiven Stummschaltung blinkt MUTE im Display.

• Drücken Sie erneut die Taste auf der Fernbedienung, um die Stummschaltung aufzuheiten.

10.4. Equalizer-Einstellung auswahlen

Drücken Sie die Taste SOUND MODE auf der Fernbedienung, um eine voreingestellte Equalizer-Einstellung (SPORT/MUSIC/MOVIE/VOICE) auszuwahlen.

Die aktuelle Equalizer-Einstellung wird kurz im Display angezeigt.

10.5. Höhen und Tiefen einstellen

• Stellen Sie mithilfe der Tasten Treble +/- auf der Fernbedienung die gewünschte Intensität für die Wiedergabe von hohen Tönen ein.

• Stellen Sie mithilfe der Tasten Bass + / - auf der Fernbedienung die gewünschte Intensität für die Wiedergabe von tiefen Tönen ein.

• • : Intensität der Höhen/Tiefen verstärken
• : Intensität der Höhen/Tiefen verringern

Die aktuelle Bass/Treble-Einstellung wird kurz im Display angezeigt.

10.6. Vertical Surround Klangeff ekt einstellen

Aktivieren Sie die Funktion Vertical Surround, um den Ton nicht nur horizontal, sondern auch vertical über die Soundbar auszugeben. Diese Funktion betet Ihnen einen raumfüllenden Klang, ohne dass Sie zusätzliche Lautsprecher im Raum benöti-gen.

• Drücken Sie die Taste VERTICAL SURROUND auf der Fernbedienung, um den Klangeffekt einzuschalten.

Im Display wird SUR. ON angezeigt.

Drücken Sie die Taste VERTICAL SURROUND erneut, um den Klangeffekt auszuschalten.

Im Display wird SUR. OFF angezeigt.

10.7. Wiedergabesteuerung im USB-/Bluetooth®-Betrieb

Wenn Sie die Soundbar mit einem Gerät verbunden haben, das das A2DP-Profil sowie AVRCP-Profil (Audio Video Remote Control) unterstützt, wird die Soundbar als Ausgabemedium verwendet und alle Audiosignale werden ausschließlich über die Soundbar ausgegeben.

Wenn Sie die Soundbar mit Ihrlem Bluetooth-fahigen Mobiltelefon verbunden haben, wird bei einem eingehenden Anruf die Musikwiedergabe unterbrochen und erst nach Beenden des Geschäfts fortgesetzt.

Drücken Sie die Tasse auf der Fernbedienung, um die Wiedergabe von Titeln zu starten.

Um die Wiedergabe zu unterbrechen, drücken Sie erneut die Taste II. Ein weiterer Druck auf diese Tastesetz die Wiedergabe fort.

Nutzen Sie die Tasten / auf der Fernbedienung, um zwischen Titeln zu wechseln:

Kurz drücken: Vorherigen Titel abspielen
Kurz drücken: Nächsten Titel abspielen

10.8. Ordnerauswahl bei MP3-Dateien

MP3-Dateien auf einem USB-Speicher können ggf. in verschiedene Ordnern abgelegt sein.

Gehen Sie wie folgt vor, um bei einem MP3-Datentrager zwischen den Ordnern zu wechseln:

Drücken Sie die Taste auf der Fernbedienung, um die Audiowiedergabe zu pausieren.
- Drücken und halten Sie eine der Tasten / auf der Fernbedienung, um zum vorherigen/nachsten Ordner zu springen.

Die Wiedergabe des ausgewählten Ordners startet automatisch.

11. Audioverzögerung einstellen

Die Verarbeitung von Videosignalen kann manchmal länger dauern als die Verarbeitung von Audiosignalen. Dies kann dazu führen, dass Bild und Ton nicht mehr synchron wie derwergegeben werden. Die Audioverzögerungsfunktion dient dazu, die Synchronität zwischen Bild und Ton wiederherzustellen.

Um eine Audioverzögerung einzustellen, gehen Sie wie folgt vor:

Wahlen Sie zunachst den Betriebsmodus aus, für den Sie eine Audioverzogerung einstehen möchten.

Die Einstellung gilt jeweils nur für den aktuell ausgewählten Betriebsmodus.

Stellen Sie mithilfe der Tasten AV SYNC + oder AV SYNC - auf der Fernbedierung eine gewünschte Audioverzögerung zwischen 0 und 200 Millisekunden ein.

Die ausgewählte Audioverzögerungszeit wird kurz im Display angezeigt.

Standardmäßig ist die Audioverzögerung auf 0 Millisekunden eingestellt.

Die Audioverzögerungsfunktion wirkt sich nur in den Betriebsmodi HDMI IN 1, HDMI IN 2, HDMI eARC, OPTICAL, KOAXIAL aus. In den Betriebsmodi AUX, Bluetooth und USB hat das Einstellen einer Audioverzögerung keine Auswirkung.

12. Wartung

WARNING!

Verletzungsgefahr durch Stromschlag!

Versuchen Sie auf keinen Fall, die Geräte selbst zu öffnen oder zu reparieren. Es besteht die Gefahr des elektrischen Schlags!

Bitte wenden Sie sich an unser Service Center, wenn Sie technische Probleme mit ihrer Rem Gerät haben. Die Reparatur ist ausschließlich unseren autorisierten Servicepartnern vorbehalten.

Wenden Sie sich an unser Service Center, wenn ...

das Gerät nicht ordnungsgemäß Funktioniert,
- Flüssigkeit ins Innere des Geräts gedrungen ist,
das Gerät gestürzt oder das Gehäuse beschädigt ist.

13. Reinigung

NOTICE!

Beschädigungsgefahr!

Gefahr von Geräteschaden durch unsachgemäßen Umgang mit dem Gerät.

■ Bevor Sie die Geräte reinigen, trennen Sie sie unbedingt immer zuerst vom Stromnetz, indem Sie die Netzsteckerziehen.
- Achten Sie darauf, dass keine Flüssigkeit in das Innere der Geräte gelangt.
■ Verwenden Sie für die Reinigung nur ein trockenes, weiches Tuch. Benutzen Sie keine chemischen Lösungs- und Reinigungsmittel, da diese die Oberfläche und/oder die Beschriften des Gerätes beschädigen können.

Möbel sind oft mit diversen Lacken oder Kunststoffen beschichtet und werden mit den unterscheidlichsten Pflegemitteln behandelt. Manche dieser Stoffe enthalten Bestandteile, die das Material der Geräteufe angreifen und aufweichen konnen.

■ Legen Sie ggf. eine rutschfeste Unterlage darunter.

14. Lagerung bei Nichtbenutzung

• Wenn Sie die Geräte für einen längeren Zeitraum nicht benutzen, trennen Sie sie vom Stromnetz und lagern Sie sie an einem trockenen, kühlen Ort.
  Achten Sie daraufuf, dass die Geräte vor Staub, Schmutz, Feuchtigkeit und extre-men Temperaturschwankungen geschützt sind.

15. Wenn Störungen auftreten

Bei einer Störung des Geräts prufen Sieitte zunachst,ob Sie das Problem mit Hilfe der folgenden Übersicht selbst beheben konnen.
Versuchen Sie auf keinen Fall, die Geräte selbst zu reparieren. Wenn eine Reparatur notwendig ist, wenden Sie sichitte an unser Service Center oder eine andere geeignete Fachwerkstatt.

Störung Problembehebung
Audioausgabegerät wird nicht erkannt / Keine oder fehlerhafte Funktion	Prüfen Sie die korrekte Verkabelung bzw. die Bluetooth®-Verbindung. Führren sie die Kopp-lung der Geräte ggf. erneut durch.Uberprüfen Sie alle Kabelverbindungen auf Be-schädigungen.Vergewissern Sie sich, dass alle verbundenen Geräte ordnungsgemäß mit Strom versorgt wer-den.Prüfen Sie, ob das verwendete (HDMI-)Kabel die gewünschten Funktionen/Formate unterstützt.Verwenden Sie ggf. ein andere Kabel.
Kein Ton hörbar	Überprüfen Sie die Lautstärkeeinstellung am Au-dioausgabegerät. Erhöhen Sie ggf. die Lautstär-ke.
Verzerrter Ton	Verändern Sie die Position der Soundbar, um störende äußere Einflüsse zu meiden.Entfernen Sie störende Objekte (Mobiletelefon o. ä.) aus der Umgebung des Gerätes.
Kein Bass vom Subwoofer	Überprüfen Sie, ob der Subwoofer mit der Soundbar verbunden ist und führen Sie ggf. eine manuelle Verbindung der Geräte durch.

16. EU Konformitätsinformation

Hiermit erklart die MEDION AG, dass sich these Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschädigten Bestimmungen befindet:

RE-Richtline 2014/53/EU
- Öko-Design-Richtlinie 2009/125/EG
RoHS-Richtlinie 2011/65/EU.

Die vollständige EU-Konformitätserklung kann unter

www.medion.com/conformity heruntergeladen werden.

16.1. Informationen zu Markenzeichen

Das HDMI Logo sowie High-Definition Multimedia Interface sind eingetragene Warenzeichen der HDMI Licensing LLC.

Die Bluetooth® Wortmarke und die Logos sind eingetragene Marken von Bluetooth SIG, Inc. und werden vom Hersteller unter Lizenz verwendet.

Die USB™ Wortmarke und die Logos sind eingetragene Marken der USB Implementers Forum, Inc. und werden vom Hersteller unter Lizenz verwendet.

Dolby, Dolby Audio, Dolby Atmos und das doppel-D Symbol sind eingetragene Marken von Dolby Laboratories und werden vom Hersteller unter Lizenz verwendet.

Andere Warenzeichen sind Eigentum ihrer jeweiligen Besitzer.

17. Entsorgung

VERPACKUNG

Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind aus Materialien hergestellt, die umweltschonend entsorgt und einem fachgerechten Recycling zugeführrt werden können.

GERÄT

Alle mit dem nebenstehenden Symbol gekennzeichneten Altgeräte dürfen nicht im normalen Hausmüll entsorgt werden.

Entsprechend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Lebensdauer einer geordneten Entsorgung zuzuführen.

Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführrt und die Belastung der Umwelt vermieden.

Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab. Nehmen Sie vorher die Batterien aus der Fernbedienung hereaus und geben Sie diese getrennt an einer Sammelstelle für Altbatterien ab.

Wenden Sie sich für{nahere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder ihreCOMMUNALE Verwaltung.

BATTERIEN

Verbrauchte Batterien gehören nicht in den Hausmüll. Batterien müssen sichsagerecht entsorgt werden. Zu dieser Zweck stehen im batterievertreibenden Handel sowie bei communalen Sammelstellen entsprechen de Behälter zur Entsorgung bereit. Weitere Auskünfte erteilen ihr örtlicher Entsorgungsbetrieb oder ihreCOMMUNALE Verwaltung.

Im Zusammenhang mit dem Vertrieb von Batterien oder mit der Lieferung von Geräten, die Batterien enthalten, sind wir verpflichtet, Sie auf folgenden hinzuweisen:

Sie sind zur Rückgabe gebrauchter Batterien als Endnutzer gesetzlich verpflichtet.

Das Symbol der durchgekreuzten Mülltonne bedeutet, dass die Batterie nicht in den Hausmüll gegeben werden darf.

18. Technische Daten

Allgemeine Daten

Netzanschluss: 100 - 240V 50 / 60Hz

Anschlisse: 1 × 3,5 mm Audioeingang (Klinke)

1× digitaler Audioeingang (optisch)
1 × digitaler Audioeingang (koaxial)
1× HDMI (eARC/ARC)mit CEC
2 × HDMI
1 × USB^*(5 ~V = 500 ~mA)
1 x Netzkabelanschluss

Unterstützte Dolby Formate: Dolby Digital, Dolby Digital Plus, Dol

Mono-Format und Downmix auf

3.1.2-Kanal-Lautsprecherausgang

Umgebungsbedingungen (Betrieb): 0^ bis +40^ bei einer relativen Luft-

feuchtigkeit von (nicht kondensierend) max. 60%

Umgebungsbedingungen (Lagerung): 0^ bis +40^ bei einer relativen Luft

feuchtigkeit von (nicht kondensierend)

max. 80%

Schutzart:

Schutzklasse II

Fernbedienung: 2 × 1,5V Batterien, Typ LR03

(im Lieferumfang enthalten)

Reichweite: ca. 6 m

Subwoofer

Aufnahmeleistung: 30 W

Ausgangsleistung: 120 W RMS

Frequenz: 2400 MHz ~ 2483 MHz

Abmessungen (BxHxT): 240 × 415 × 242 ~mm

Gewicht: 5,6 kg

Spezifikation: V5.1, Class II

Profile:

A2DP,

AVRCP

Max. Sendleistung: -7,6 dBm

Frequenz: 2400 MHz ~ 2480 MHz

Reichweite:

max. m (abhängig von den Umge-8 bungsbedingungen)

Soundbar

Aufnahmeleistung: 30 W

Ausgangsleistung: 4 × 30 + 60 W RMS

Frequenz: 2400 MHz ~ 2483 MHz

Max. Sendleistung: -7,6 dBm

Abmessungen (BxHxT): 1000 × 67 × 103 ~mm

Gewicht: 3,6kg

Spezifikation: V5.1, Class II

Profile:

A2DP,

AVRCP

Max. Sendeleistung: 5,0 dBm

Frequenz: 2402 MHz ~ 2480 MHz

Reichweite:

max.

8 m (abhängic

bungsbedingungen)

• USB-Veränderungskabel werden nicht unterstützt. Die Kompatibilität zu allen am Markt erhältlichen MP3-Player oder USB-Sticks kann nicht garantiert werden.

19. Serviceinformationen

Sollte Ihr Gerät einmal nicht wie gewünscht und erwartet Funktionieren, wenden Sie sich zunachst an unseren Kundenservice. Es stehen Ohnen verschiedene Wege zur Verfugung, um mit uns in Kontakt zu treten:

• In unserer Service-Community treffen Sie auf andere Benutzer sowie unsere Mitarbeiter und können Dort ihre Erfahrungen austauschen und Ihr Wissen weitergeben.

Sie finden unsere Service-Community unter community.medion.com.

• Gerne können Sie auch unser Kontaktformular unter www.medion.com/contact nutzen.
• Selfstverständlich steht Ihnen unser Serviceteam auch über unsere Hotline oder postalisch zur Verfügung.

Öffnungszeiten Rufnummer
Mo. - Fr.: 09:00 - 19:00	① 022006198
Serviceadresse
MEDION B.V. John F.Kennedylaan 16a 5981 XC Panningen Nederland

These und weitere weitere Bedienungsanleitungen stehen Ohnen über das Serviceportal www.medionservice.com zum Download zur Verfügung.

Dort findsen Sie auch Treiber und andere Software zu diversen Geräten.

Sie können auch den nebenstehenden QR Code scannen und die Bedienungsanleitung über das Serviceportal auf Ihr mobiles Endgerät laden.

20. Datenschutzerklärung

Sehr geehrte Kundin, sehr geehrter Kunde!

Wir teilen Ihnen mit, dass wir, die MEDION AG, Am Zehnhof 77, D-45307 Essen als Verantwortliche ihre personenbezogenen Daten verarbeiten.

IndatenschutzrechtlichenAngelegenheiten werden wir durch unseren betrieblichenDatenschutzbeauftragten,erreichbar unter MEDION AG,Datenschutz,Am Zehnhof 77,D-45307 Essen;[e-mail] understutzt.Wir verarbeiten ihre Daten zum Zweck der Garantieabwicklung und damit zusammenhängender Prozesse (z.B.Reparaturen)und stützen uns bei der Verarbeitung ihrer Daten auf den mit uns geschlossenen Kaufvertrag.

Ohre Daten werden wir zum Zweck der Garantieabwicklung und damit zusammenhängender Prozesse (z. B. Reparaturen) an die von uns beauftragten Reparaturdienstleister übermitteln. Wir speichern ihre personenbezogenen Daten im Regelfall für die Dauer von drei Jahren, um ihre gesetzlichen Gewährleistungsrechte zu erfüllen.

Uns gegenüber haben Sie das Recht auf Auskunft über die betreffenden personenbezogenen Daten sowie auf Berichtigung, Lösung, Einschränkung der Verarbeitung, Widerspruch gegen die Verarbeitung sowie auf Datenübertragbarkeit.

Beim Auskunfts- und beim Löschungsrecht gelten jedoch Einschränkungen nach den §§ 34 und 35 BDSG (Art. 23 DS-GVO), darüber hinaus besteht ein Beschwerderrecht bei einer zuständigen Datenschutzaufsichtsbehörde (Art. 77 DS-GVO i. V. m. § 19 BDSG). Für die MEDION AG ist das die Landesbeauftragte für Datenschutz und Informationsfreiheit Nordrhein Westfalen, Postfach 200444, 40212 Düsseldorf, www.ldi.nrw.de.

Die Verarbeitung ihrer Daten ist für die Garantieabwicklung erforderlich; ohne Bereitstellung der erforderlichen Daten ist die Garantieabwicklung nicht möglich.

21. Impressum

Copyright © 2021

Stand: 31.08.2021

Alle Rechte vorbehalten.

These Bedienungsanleitung ist urheberrechtlich geschützt.

Vervielfaltung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.

Das Copyright liegt beim Inverkehrbringer:

MEDION AG

Am Zehnhof 77

45307 Essen

Deutschland

Bitte beachten Sie, dass die oben stehende Anschrift keine Retourenanschrift ist.

Kontaktieren Sie zuerst immer unseren Kundenservice.
