GEBRUIKSAANWIJZING Syncra ADV 7.0 Sicce

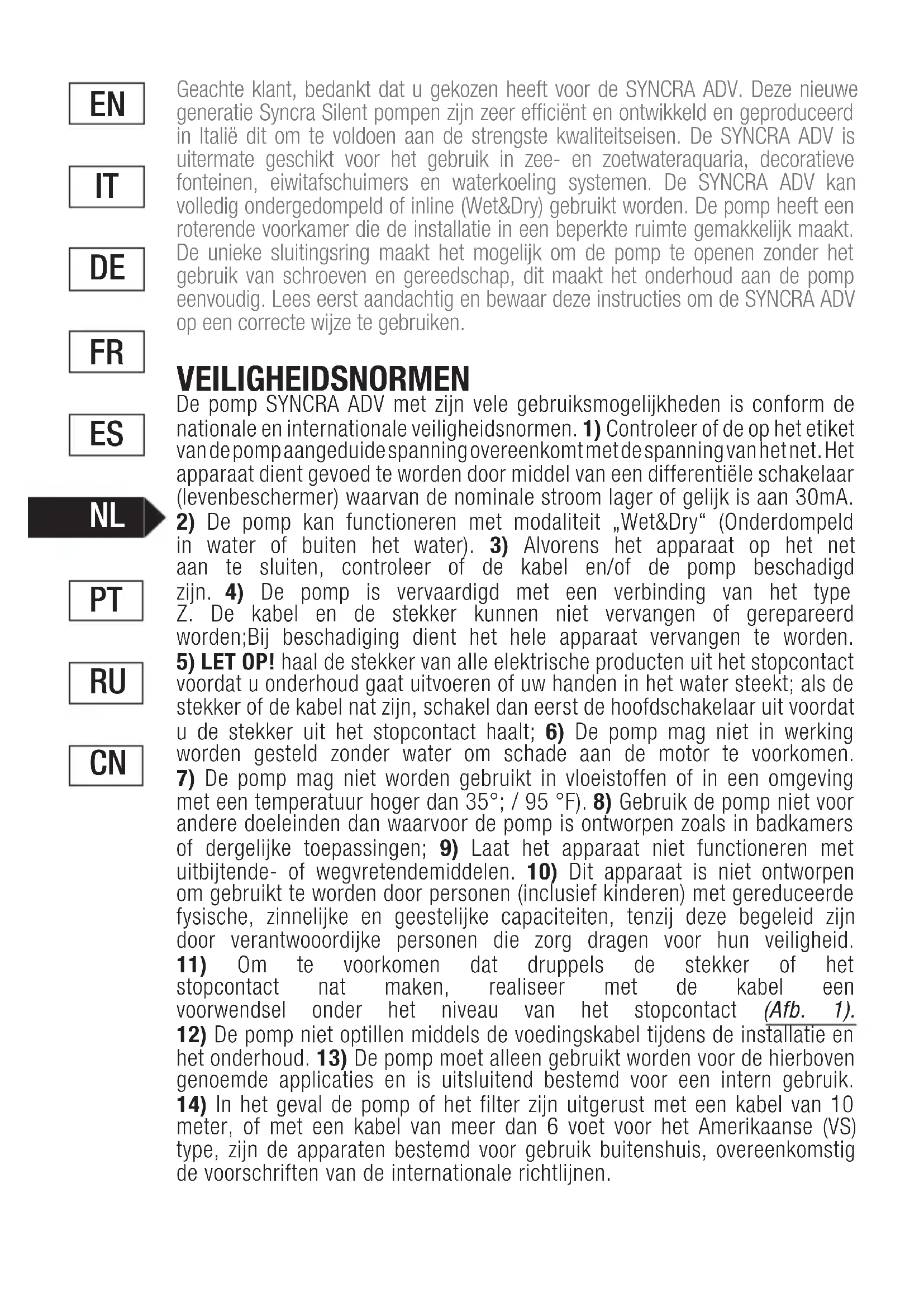

Geachte klant, bedankt dat u gekozen heeft voor de SYNCRA ADV. Deze neue generatie Syncra Silent pompen zijn zeer efficiën en ontwikkeld en geprodueerd in Italie dit om te voldoen aan de strengste kwaliteitseisen. De SYNCRA ADV is uitermate geschikt voor het gebruik in zee- en zoetwateraquaria, decoratiefonteinen, eiwitafschuimers en waterkoeling systemen. De SYNCRA ADV kan volledig ondergedompeld of inline (Wet&Dry) gebruikt worden. De pomp hebft een roterende voorkamer die de installmentie in een beperkte ruimte gemakkelijk.Maakt. De uneke sluitingsring maakt het möglichk om de pomp te openen zonder het gebruik van schroeven en gereedschap, dit maakt het onderhoud aan de pomp eenvoudig. Lees eerst aandachtig en bewaar deze instructies om de SYNCRA ADV op een correcte wijze te gebruiken.

VEILIGHEIDSNORMEN

De pomp SYNCRA ADV met zijn vele gebruiksmogelijkheden is conform de nationale en internationale veiligheidsnormen. 1) Controller of de op het etiket van de pomp aangeduide spanning overeenkomt met de spanning van hetnet. Het apparaat dient gevoed te worden door middel van een differentie schakelaar (levenbeschermer) waarvan de nominale stroom lager of gelijk is aan 30mA .

2) De pomp kan functioneren met modaliteit „Wet&Dry" (Onderdompeld in water of buiten het water). 3) Alvorens het apparaat op het net aan te sluiten, controllerer of de kabel en/of de pomp beschadigd zich. 4) De pomp is vervaardigd met een verbinding van het type Z. De kabel en de stekker kunnen nicht verzangen of gerepareerd worden; Bij beschadiging dient het hele apparaat verzangen te worden. 5) LET OP! haal de stekker van alle elektrische producten uit het stopcontact voordat u onderhoud gaat uitvoeren of uw handen in het water steekt; als de stekker of de kabel nat zich, schakel dan eerst de hoofdschakelaar uit voordat u de stekker uit het stopcontact haalt; 6) De pomp mag Niet in werkung worden gesteld zonder water om schade aan de motor te voorkomen.
7) De pomp mag Niet worden gebruikt in vloeistoffen of in een omgeving met een temperatuur hoger dan 35^ ; / 95 °F). 8) Gebruik de pomp Niet voor andere doeleinden dan waarvoor de pomp is ontworpen zoals in badkamers of dergelijktoepassingen; 9) Laat het apparaat Niet functioneren metuitbijtende- of wegretendemiddelen. 10) Dit apparaat is Niet ontworpen om gebruikt te worden door Personen (inclusief kinderen) met gereduceerde fysisische, zinnelijk en geestelijk capaciteiten, tenzij deze begeleid zichn door verantwooordijke personen die zorg dragen voor hun veiligheid.
11) Om te voorkomen dat druppels de stekker of het stopcontact nat make, realiser met de kabel een voorwendsel onder het niveau van het stopcontact (Afb. 1).
12) De pomp Niet optillen middels de voedingskabelijdens de installmente en het onderhoud. 13) De pomp要去 alleen gebruikt worden voor de hierboven genoemde applicaties en is uitsluitend bestemd voor een intern gebruik.
14) In het geval de pomp of het filter+zijn uitgerust met een kabel van 10 meter, of met een kabel van meer dan 6 voet voor het Amerikaanse (VS) type, zich de apparaten bestemd voor gebruik buitenshuis, overeenkomstig de voorschriften van de internationale richtlijnen.

ONDERDELEN

De SYNCRA ADV besteht uit de volgende onderdelen (Afb. A):

[1] Het motorhuis van de pomp kan volledig ondergedompelt worden en is geisoleerd door een epoxy hors
[2] Rotor Kit inclusief waaier en bodemager
[3] Bodemlager
[4] O-ring
[5] Anti-vibratie rubbervoetjes
[6] Roterende voorkamer
[7]Pomp voorfilter
[8] 1" schroefdraad slangkoppelingen

Om de pomp SYNCR ADAVANCED te installeren ga als volgt te werk: 1) Verbind het koppelstuk met de uitgang zodate u de slang met de juiste diameter kurz koppelen. 2) Plaats de pomp op een plek zodate u er makkelijk bijkunt indien er onderhoud verricht moet worden. 3) Als u de pomp in het water gebruikt en nicht in lijn, dan moet de pomp algijd volledig ondergedompeld blijven (Afb. D).

TOEPASSINGEN DROOGOPSTELLING

Het worden aanbevolen om de pomp in goed geventileerde ruimtes teplaatsen en de pomp Nietrechtstreeks blootstellen aan warmtebronnen. Plaats de pomp zo dat het Niet nodig is om lange aansluitleidingen te gebruiken om op deze manier het verminderen van de prestaties te voorkomen. De SYNCRA ADAVNCED is nicht zelfaanzuiigend en.daarom adviseren wij om nooit de pomp boven (Afb.E) het waterniveau teplaatsen. Op dieze manier voorkom je dat de pomp doet drooglopen en of lucht doet aanzuigen. Schade die worden veroorzaakt door het drooglopen van de pomp+zijn uitgesloten van de garantie. Gebruik een rechte toevoerleiding om de officiertie van de pomp te optimaliseren, het gebruik van bochten kan invloed hebben op de prestaties van de pomp (Afb.F).Wij adviseren om aansluitleidingen te gebruiken die gelijk of groter zichn dan de meegeleverde standard slangtules (Afb.G). Gebruik de pomp Niet zodra de uitgang volledig afgesloten is. Een minimale waterstroom isoodzakelijk om de motor te koelen en om drooglopen van de motor te voorkomen (Afb.H).

ONDERHOUD

Om tot het periodiek onderhoud aan de pomp over te gaan, trek allereerst de stekker uit het stopcontact om daarna de pomp uit het water te nemen. 1) Om de plastic sluitingsring van het slakkenhuis te openen moet u de tab waar buiten bewegen (Afb. I). 2) Verwijder nu de ring (Afb. J). 3) Verwijder het slakkenhuis van de pomp door het gelijkmatig maar voren te bewegen (in het geval dat er vuil aanwezig is kan hetল dat uietsmeer kracht moet gebruiken). 4) Haal de complete rotor set uit het pomphuis 5) Spoel alles goed af onder stromend water en gebruik een borsteltje om eventuele incrustaties te verwijderen. Assembleer daarna alles in omgekeerde volgorde. 6) Assembleer daarna alles in omgekeerde volgorde. 7) Plaats de ring met de grootste tanden in de richting van de pomp en sluit deze door de tab waar beneden te drukken tot u een "klik" hoort (Afb. L). Eventuele

EN
IT
DE
FR
ES

NL

PT

RU

CN

beschadigingen Klein of groot aan de afdichtingen+kunnen de prestaties van de pomp op een ernstige wijze compromitteren en kWknen eventueel tot verranging lijden. BELANGRIJK: De ingebouwde printplaat van de pomp is geprogrammeerd om op 3 niveaus bescherming te bieden: Bescherming gegen het blokkeren van de rotor: Mocht de rotor blokkeren, vergrendelen (eventuel door overmatig vuil) en of werken zonder water, dan za de pomp na 20 startupingen, gevolgd door een korte tijdsinterval automatisch stoppen. Mocht dit gebeuren dan gaat de pomp automatisch in stand-by en de motor gaat uit wel za de printplaat gevoed blijven. In dit geval moet u eerst de stekker uit het stopcontact verwijderen en opnieuw insteken om de pomp te herstarten. Droogloop bescherming en thermische beveiliging: Deze beschemmen de motor in het geval van functioneren zonder water. De pomp stocht wonneer hij werkzonder water en of de rotor geblokkeerd is. De pomp za ook stoppen op het moment dat hij uit het water genomen worden. LET OP: onserschat Niet de kracht van de magneet. Er is een groot risico aanwezig zodra u enigszins de grip verliest dat de as van de rotor de onderste lager doet beschadigen. Een beschadiging aan de as of de lager voroorzaakt hoge reparatie kosten.

SPECIAL ONDERHOUD EN HET VERVANGEN VAN DE ROTOR

Volg deze instructie voor het schoonmaken of verwangen van de Rotor. Herhaal de acties voor het openen van de rotor zoals beschreven in de rubriek Onderhoud stap 1, 2, 3, 4. Om de onderste lager eenvoudig te verwijderen, raden wij aan de pomp eenijdje ondergedompeld te honden in water met azijn, dit is om het vuil of de kalkaanslag te verwijderen. Neem de meegeleverde haak en ga hier het pomphuis mee binnen (Afb. M). Haak het onderste lager in en trek het uit het pomphuis. Reinig het lager onder stromend water (gebruik nooit zeep of wasmiddel in welke vorm dan ook, waarat het aquarium water verwuilen: we raden u aan om alleen een beetje azijn oplossen in water) eventueel met een zachte borstel de kalkaanslag verwijderen. Indien de lager versleten is, is het better.Deze te verwangen voor een neue. Maak het lager een beetje nat enplaats het terug in het pomphuis (Afb. M).

ONLINE HULP Bekijk once instructievideo's op het SICCE YOU TUBE officièle kanaal www.youtube.com/user/SICCEspa

AANWIJZINGEN VOOR EEN JUISTE AFVOER VAN HET PRODUCT VOLGENS DE EUROPESE RICHTLIJN 2002/96/EC

Aan het einde van zijn bruikbaarheidsduur, mag het product Niet samen met het gemeentelijk afval worden afgevoerd. Het kan worden afgeveen bij de speciale gemeentelijk centra voor geschaden afvalinzameling of bij verkopers die deze service aanbieden. Door huishoudelijk apparaten geschaden te verwerken, hunnen möglich negatieve gevolgen voor het milieu en de gezondheid door een onjuiste verwerking worden vermeden en hunnen de materialen waaruit het bestaat worden teruggewonnen voor een aanzienlijke besparing van energia en bronnen.

PRODUCT REGISTRATIE

Door het product online te registereren in de sectie "register het product" op de website van www.sicce.com en de gezraagde informatatie in te vullen, za de garantie "special online warranty" van 6 maanden vanaf datum van aankoop geactiveerd worden, aantoonbaar door het bonnetje, op de rotorgroep. Indien het product Niet geregisteerd worden, za de garantie als volgt zich.

GARANTIE

Dit product, met uitzondering van de rotor 2, is gegardeerd voor eenperiode van 3 jaren vanaf de datum van aankoop gegen gebreken van het materiaal en van de bewerking. Het certificaat van garantie dient in elke gedeelte van het formulier door. voor reparatie teruggegeven wordt tezamen met de fiscale bon van aankoop of eengelijkwaardig document. De garantie betreft de verranging van de gebrekkige delen. In geval van een verkeerd gebruik,openbreking of nalatigheid van de koper of van de verbruiker is de garantie Nietig en vervalt onmiddelijk. De garantie istevens Nietig in geval van ontbreking van de fiscale bon van aankoop of van een gelijkwaardig document. De Kosten van verzending en terugzending komen tenlaste van de koper. ONTDEK HOE JE 5 JAAR GARANTIE KUNT KRIJGEN OP HET PRODUCT Om once Dienstverlening en de tevredenheid van onsze klanten te verbeteren, biedt SICCE de mogelijkheid om de Grantie periode te verlenging met 2aar. U hoeft simpelweg alleen uw product te registrareren op once website www.sicce.com in "Sicce for you / Productregistration". Vul het formulier in en uploadd de aankoopbon van het product. Na het correct invullen van al uw gevevens, moet u het garantie-uitbreiding verzoek indieren.

LET OP!

Kalkaanslag en tatsächlijke slijtage aan de componenten van de pomp können een verhoging van het geluid van de pomp veroorzaken. Nochtans, beinvloeden zich Niet het functioneren van de pomp. In dit geval, adviseren wij u om de rotor te verrangen.

Gebruik geen bijtende chemicalien om de pompen schoon te makeen en of te spoelen. Om kalkaanslag te verwijderen is het voldoende om de pomp voor 5 uur onder te dompelen in water met azijn, dit om de kwaliteit en werkung van de pomp Niet in gevaar te brengen.

TIPS VOOR EEN LANGERE LEVENDUUR

Mocht u de pomp na de eerste installmentie Niet gebruiken voor meer dan een week, dan raden wij aan om de Rotor KITuit de pomp te nemen, goed schoonmaken en dan de Rotor Kit apart van de pomp te bewaren.
