MANUALE UTENTE Syncra ADV 7.0 Sicce

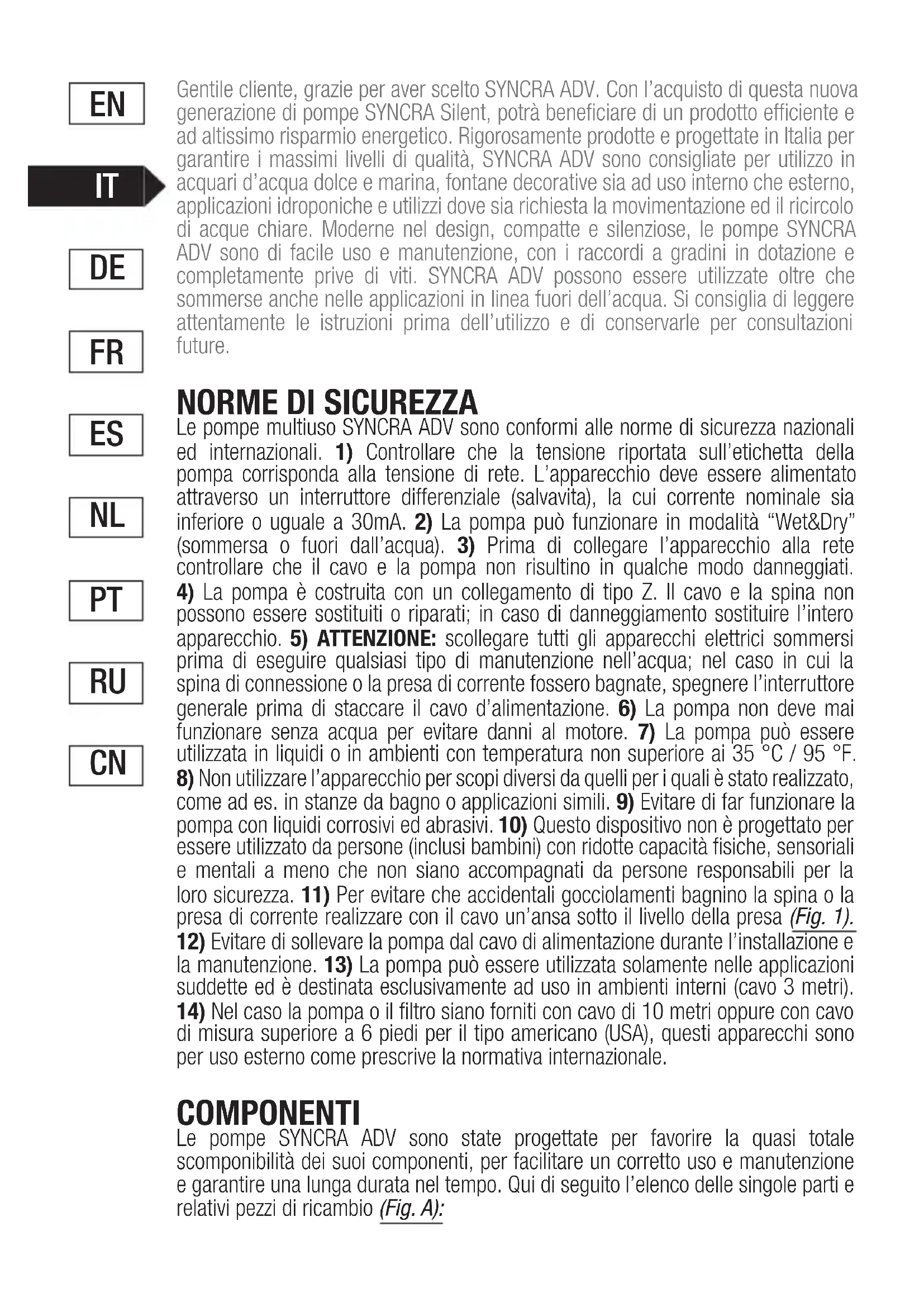

Gentile cliente, grazie per aver scelto SYNCRA ADV. Con l'acquisto di questa nuova generatione di pompè SYNCRA Silent, potra beneficiare di un prodotto efficiente e ad altissimo risparmio energetico. Rigorosamente prodotte e progettate in Italia per garantire i massimi livelli di qualità, SYNCRA ADV sono consigliate per utilizzo in acquari d'acqua dolce e marina, fontane decorative sia ad uso interno che esterno, applicazioni idroponiche e utilizzi dove sia richiesta la movimentazione ed il ricircolo di acque chiare. Moderne nel design, compatte e silenziose, le pompè SYNCRA ADV sono di facile uso e manutenzione, con i raccordi a gradini in dotazione e completenesse prive di viti. SYNCRA ADV possono essere utilizzate或者其他 immerse andere nelle applicazioni in linea fuori dell'acqua. Si consiglia di leggere attendamente le istruzioni prima dell'utilizzo e di conservarle per consulazioni future.

NORME DI SICUREZZA

Le pompe multuso SYNCRA ADV sono conformi alle norme di sicurezza nazionali ed internazionali. 1) Controllare che la tensione riportata sull'etichetta della pompa corrisponda alla tensione di rete. L'apparecchio deve essere alimentatoattraverso un interrottore differenziale (salvavita), la cui corrente nominale sia inferiore o uguale a 30mA 2) La pompa può funzionare in modalità "Wet&Dry" (sommersa o fuori dall'acqua). 3) Prima di collegare l'apparecchio alla retecontrollare che il cavo e la pompa non risultino in quale modo danneggiati. 4) La pompa è costruita con un collegamento di tipo Z. Il cavo e la spina non possono essere sostituiti o riparati; in caso di danneggiamento sostituire l'interoapparecchio. 5) ATTENZIONE: scollegare tutti gli apparecchi elettrici sommersi prima di eseguire qualsiasi tipo di manutenzione nell'acqua; nel caso in cui la spina di connessione o la presa di corrente fosso bagnate, spegnere l'interruttore generale prima di staccare il cavo d'alimentazione. 6) La pompa non deve mai funzionare nella acqua per evitare danni al motore. 7) La pompa può essere utilizzata in liquidi o in ambienti con temperatura non superiore ai 35^ / 95^ 8) Non utilizzato l'apparecchio per scopi diversi da quelli per i quali è stato realizzato, come ad es. in stanze da bagno o applicazioni simili. 9) Evitare di far funzionare la pompa con liquidi corrosivi ed abrasivi. 10) Questo dispositivo non è progettato per essere utilizzato da persone (inclusi bambini) con ridotte capacità fisiche, sensoriali e mentali a meno che non siano accompagnati da persona responsabili per la loro sicurezza. 11) Per evitare che accidentali gocciolamenti bagnino la spina o la presa di corrente realizzare con il cavo un'ansa sotto il livello della presa (Fig. 1). 12) Evitare di sollevare la pompa dal cavo di alimentazione durante l'installazione e la manutenzione. 13) La pompa può essere utilizzata solamente nelle applicazioni sudettes ed è destinata esclusivamente ad uso in ambienti interni (cavo 3 metri). 14) Nel caso la pompa o il filtrio siano forniti con cavo di 10 metri oppure con cavo di misura superiore a 6 piedi per il tipo americano (USA), questi apparecchi sono per uso esterno come prescire la normativa internazionale.

COMPONENTI

Le pompe SYNCRA ADV sono state progettate per favorire la quasi totale scomponibilità dei loro componenti, per facilitare un corretto uso e manutenzione e garantire una lunga durata nel tempo. Qui di seguito l'élenco delle singole parti e relativi pezioni di ricambio (Fig. A):

[1] Corpo motore completeness sommergibile e isolato con resina bicomponente
[2] Gruppo rotore con flangia e girante e cuscinetto posteriori
[3] Cuscinetto posteriore
[4] Guarnizioni
[5] Gommini antivibrazione
[6] Precamera girevole
7] Prefiltero
[8] Raccordi da 1"

INSTALLAZIONE - USO E REGOLAZIONE

Per installare la pompa SYNCRA ADV è necessario procedere come segue: 1) Collegate il raccordo alla mandata della pompa al quale poi potete collegare il tubo flessibile di diametro opportuno. 2) Posizionare la pompa in una zona piana dell'acquario o del laghetto, facilemente accessibile per le operazioni di manutenzione seguendo i suggerimenti tanto indicati (Fig. B). 3) Se utilizzata in acqua e non in linea, la pompa deve funzionare sempre completeness immersa (Fig. D).

UTILIZZO CON COLLEGAMENTO IN LINEA Applicazioni DRY

Si consiglia di posizionare la pompa in spazi dove ci sia un'adeguata areazione e la pompa non sia direttamente esposta a fonti di calore. Posizionare la pompa in modo da evitare collegamenti idraulici troppo lunghi che ne diminuirebbero le prestazioni. La pompa non deve essere positizonata sopra il livello dell'accua (Fig. E) perché non è autoadescante e il rischio che funzioni a secco o che si creino delle bolle d'aria non visibili è molto alto. Danni derivanti dal funzionamento a secco della pompa non sono coperti da garanzia. Per massimizzare l'efficienza della pompa, prediligere in aspirazione un tratto rettilineo e/o un gomito con raggio grande (Fig. F). Si consiglia di utilizzato, in aspirazione e in mandata, tubi di diametro uguali o maggiore al diametro del portagomma fornito in dotazione. Il tubo di mandata e di aspirazione dovrebbero avero lo stesso diametro per minimizzato perdite di pressione (Fig. G). Non far funzionare la pompa con mandata completeness chiusa. Lasciare sempre che un minimo flusso d'accua tengà il motore della pompa refrigerato e non a secco (Fig. H).

MANUTENZIONE

Per un corretto ed efficiente funzionamento SYNCRA ADV richiede una simplice ma necessaria manutenzione periodica, Staccare innanzitutto la spina alla presa di corrente elettrica e procedere come di seguito: 1) Sganciare l'anello di chiusura della voluta tirando la linguetta verso l'esterno (Fig. I). 2) Rimuovere l'anello (Fig. J). 3) Rimuovere la voluta alla pompa ruotandola e contemporaneamente tirandola in avanti (in caso di incrostazioni Questa operazione potrebbe richiedere un po'di forza). 4) Estrarre il rotore completo di flangia (Fig. K). 5) Risciacquare il tutto in acqua corrente, utilizzando uno spazzolino per rimuovere eventuali incrostazioni. 6) Riassemblare tutto in ordine inverso assicurandosi che la guarnizione sia in posizione corretta e insere la voluta, bagnando la guarnizione per agevolare l'inserimento. 7) Rimettere in posizione l'anello con i denti più grandi rivolti verso la pompa e chiuderlo premendo sulla linguetta fino ad udire un "click". (Fig. L).

EN

IT

DE

FR

ES

NL

PT

RU

CN

Eventuali lesioni alla guarnizioneanche di piccola entità,possono compromettere seriamente le prestazioni della pompa e pertanto ne comportano la sostuzione.

IMPORTANTE: la schedea elettronica incorpora nella pompa è stata programmata per garantire 3 livelli di protezione: - Protezione in caso di rotore bloccato: il blocco o il funzionamento anomalo del rotore potrebbe verificarsi a causa di sporco excessivo o di funzionamento della pompa in assenza di acqua. In quello caso la schedea elettronica interna attiverà 20 tentativi di partenza, seguirà un breve intervallo di tempo, e altri 20 tentativi per far ripartire la pompa correttamente. Se la pompa dopo i 20 + 20 tentativi non dovesse ripartire automaticamente, la schedea elettronica rimarra alimentata ma il motore si spegnerà. In quello caso per riavviare la pompa sare necessario togliere e re-insertire la spina alla presa di corrente. - Protezione marcia a secco e Protezione termica: protezione del motore in caso di funzionamento sera acqua. La pompa si arresta qualora funzioni sensz'acqua o qualora ci sa's il rotore bloccato. Quando la pompaiene estratta dall'acqua, il motore si fermo. ATTENZIONE: non sottostimate la forza magnetica del gruppo rotore. Se accidentallymente si perde un po' la presa e I'alberino colpisce il cuscinetto posteriore in ceramica pura, il rischio di danneggiare lo stesso o il cuscinotto è molto alto. Un danno di quello tipo comporta costi elevati di riparazione.

MANUTENZIONE STRAORDINARIA E SOSTITUZIONE DEL GRUPPO ROTORE

Per un'accurata pulizia o sostituzione del gruppo rotore (2) procedere come segue: ripetere le operazioni di aperture come indicato nei puniti 1, 2, 3, 4 del paragrafo manutenzione. Si consiglia di lasciare la pompa sommersa in acqua e aceto per favore la disincrostazione dell'interno pompa ed una più facile estrazione della boccola. Inserire l'uncino in dotazione all'interno del canotto della pompa (Fig. M). Agganciare il cuscinetto e tirarlo verso l'esterno. Pulire il cuscinettoizzato T'acqua corrente (non usare assolutamente detersivo o detergenti di qualsiasi genere perché inquinano l'acqua dell'acquario/laghetto: consigliamo di utilizzare una soluzione di acqua e aceto) eventualmente utilizzato uno spazzolino morbido per rimuovere i depositi calcarei. In caso sia molto usurato, sostuirlo con uno nuovo. Inserire nuovamente il cuscinetto nel canotto della pompa (Fig. M) dopo averlo bagnato e spingerlo fino in fondo.

ASSISTENZA

Vi consigliamo di prendere visione dei nostri video Tutorial a supporto dell'installazione e manutenzione dei prodotti, disponibili nel canale ufficiale

www.youtube.com/user/SICCEspa

AVVERTENZE PER IL CORRETTO SMALTIMENTO DEL PRODOTTO AI SENSI DELLA

DIRETTIVA EUROPEA 2002/96/EC

Alla fine della sua vita utile, il prodotto non deve essere smaltito insieme ai rifiuti urbani. Puo essere consegnato presso gli appositi centri di raccolta differenziata predispositi dalle amministrazioni comunali, oppure presso i rivenditori che

forniscono quello servizio. Smaltire separamente un elettrodomestico consente di evitare possibili consequences negative per l'ambiente e per la salute favorendo il recupero dei materiali ed un importante risparmio energetico.

REGISTRAZIONE PRODOTTO

Registrarando il prodotto on line nell'apposita sezione "registra il prodotto" nel除去 www.sicce.com e compiling i dati richiesti, attiverai la garanzia "special online warranty" di 6 mesi alla data di acquisto, comprovata da scontrino fiscale, sul gruppo rotore. In mancanza di registrazione del prodotto, la garanzia verrà gestita come segue.

GARANZIA

Questo prodotto, con l'esclusione del gruppo rotore 2, è garantito per un periodo di 3 anni alla data di acquisto, da difetti di materiale e lavorazione. Il certificato di garanzia deve essere compilato in agli sua parte dal rivenditore, e dovra accompagnare l'apparecchio, nel caso in cui venga restituito per la riparazione, assieme allo scontrino fiscale o equivalente. La garanzia consiste nella sostituzione delle parti difettose qualora non siano stati rilevati uso improprio, manomissione o negligenza da parte dell'acquirente o utente rendendo nulla la garanzia con decadenza immediata. La garanzia è inoltre nulla in caso di mancanza dello scontrino fiscale d'acquisto o equivalente. Le spese di spedizione e rinvio sono a carico dell'acquirente. SCOPRI COME OTTENERE 5 ANNI DI GARANZIA SUL TUO PRODOTTO Per migliorare il servizio e la soddisfazione dei clienti, SICCE offre la possibilità di applicare 2 anni extra di garanzia semplicamente registrando il prodotto nel site web www.sicce.com alla sessione "Sicce for you/ Registrazione prodotto". Compilare quando il modulo nelle sue parti e caricare elettronically la ricevuta d'acquisto del prodotto.

ATTENZIONE!

Depositi di calcare e la naturale usura dei componenti, potrebbero comportare un aumento della rumorosità della pompa, ma non pregiudicano in alcun modo il buon funzionamento della stessa. In quello caso raccomandiamo di sostituire il gruppo rotore.

Non usare sostanze chimiche corrosive per pulire e lavare le pompe. 5 ore o più di immersione della pompa in acqua e aceto sono sufficienti a rimuovere i depositi calcarei nella compensettere la qualità e funzionamento della pompa.

CONSIGLI PER UNA LUNGA DURATA

Nel caso si preveda, dopo averla utilizzata una prima volta, di non impiegare la pompa per un periodo superiore alla settimana, si consiglia di estrarre il gruppo rotore alla pompa, lavarlo attentamente, e conservare pompa e rotore separatamente.
