31929 - Afstandsmeter Berger & Schröter - Gratis gebruiksaanwijzing en handleiding

Producttype	Laserafstandsmeter
Merk	Berger & Schröter
Model	31929 (PRO X7)
Afmetingen (L x B x H)	102 x 34 x 71 mm
Gewicht	149 g
Voeding	Oplaadbare lithium-polymeerbatterij via draadloos oplaadstation (USB)
Looptijd	Oplaadbaar; automatisch uitschakelen na 20 sec inactiviteit
Vergroting	6x
Lensdiameter	21 mm
Gezichtsveld	7,2°
Oogafstand	16 mm
Meetbereik	5 tot 600 m
Nauwkeurigheid	±0,5 m (<200 m); ±1 m (>200 m)
Eenheden	Meter / yard (omschakelbaar)
Waterdichtheid	IPX4
Meetmodi	Enkele afstand, scan, flag lock, golfafstandcorrectie, mist, horizontale afstand, verticale hoogtemeter, snelheid
Onderhoud en reiniging	Zachte doek; opslag in meegeleverde draagtas
Veiligheidsvoorschriften	Niet op ogen richten; niet in de straal kijken; apparaat niet openen; vermijd temperaturen >50°C of <-10°C; niet onderdompelen
Garantie	Beperkte garantie; sluit schade door verkeerd gebruik uit (vallen, openen, enz.)
Algemene informatie	Optisch precisieapparaat; buitengebruik aanbevolen; niet gebruiken bij regen, sneeuw of dichte mist

Veelgestelde vragen - 31929 Berger & Schröter

Hoe schakel ik de afstandsmeter in?

Houd de aan/uit-knop ongeveer 1 seconde ingedrukt. Het scherm gaat aan in standaardmodus (horizontale afstand).

Hoe verander ik de meeteenheid (meter/yard)?

Houd de M-knop 3 seconden ingedrukt om te wisselen tussen meters (M) en yards (Y).

Hoe laad ik de batterij op?

Sluit de USB-kabel aan op het draadloze oplaadstation en een stroombron. Plaats de afstandsmeter op het station; het lampje gaat branden en knippert wanneer het opladen is voltooid.

Welke verschillende meetmodi zijn er beschikbaar?

De modi zijn: enkele afstand, continu scannen, flag lock, golfafstandcorrectie, mist, horizontale afstand, verticale hoogtemeter en snelheidsmeting. Ze worden geselecteerd door op de M-knop te drukken.

Hoe gebruik ik de flag lock-modus?

Houd in de scanmodus de knop ingedrukt om de vergrendeling te starten. De zoeker knippert en vergrendelt vervolgens op de vlag, waarbij de afstand wordt geïsoleerd van achtergrondelementen.

Wat te doen als er geen waarde wordt weergegeven?

Controleer of de batterij is opgeladen, of er geen object de lens blokkeert en of u correct richt op een geschikt doelwit (grootte >1 m², loodrecht oppervlak).

Wat is het maximale en minimale bereik?

Het bereik loopt van 5 m (minimum) tot 600 m (maximum), afhankelijk van de reflectiviteit van het doel.

Hoe reinig en onderhoud ik het apparaat?

Gebruik een zachte doek om de lenzen en behuizing te reinigen. Berg het apparaat altijd op in de meegeleverde draagtas om het te beschermen.

Is de afstandsmeter waterdicht?

Ja, hij heeft IPX4-classificatie, wat betekent dat hij bestand is tegen waterspatten, maar niet kan worden ondergedompeld.

Welke veiligheidsmaatregelen moet ik nemen?

Richt de laser nooit op mensen of dieren. Kijk niet rechtstreeks in de straal. Open het apparaat niet. Vermijd extreme temperaturen (>50°C of <-10°C) en onderdompeling in water.

GEBRUIKSAANWIJZING 31929 Berger & Schröter

(NL) Gebruiksaanwijzing

Waarschuwing! Lees deze gebruiksaanwijzing voor het gebruik van het optische apparaat in zijn geheel door. Deze gebruiksaanwijzing moet worden bewaard en verzonden wanneer het laserapparaat wordt doorgegeven.

• Richt de laserstraal niet op mensen (ook klasse 1-lasers mogen niet op mensen gericht zijn, want verblinding kan ongelukken veroorzaken).
• Kijk niet in de directe of gereflecteerde straal.
• Bij gebruik van klasse 1M- en 2M-laserapparaten mogen optische instrumenten niet worden gebruikt om de stralingsbron te observeren. Dit kan ertoe leiden dat de grenswaarden voor blootstelling worden overschreden.

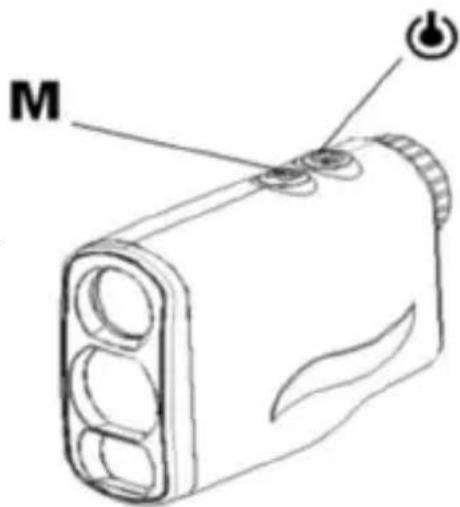

1. Schakel in

Houd de Aan- ditknop ongeveer ingedrukt drukte gedurende 1 seconde.

Het weergavescherm is de standaard gebiedsmodus.

Voor volgend gebruik is het weergavescherm het laatste gebruiksscherm.

M

2. Wijzig eenheden

Houd de Mop 3 seconden ingedrukt om te schakelen tussen meters (M) en yards (Y).

Als u zich in uitstellen, scannen, vergrendelen, golfafstandcorrectie, mist, horizontale af- standsmeting, verticale hoogte en snelheid be-

vindt, drukt u lange op Mop om de eenheid tussen meter en yard te veranderen.

In de snelheidsmodus moet het apparaat onafhankelijk worden gewijzigd.

3. Waarschuwing voor laag vermogen

Als de batterij te laag is, wordt het pictogram voor een bijna lege batterij altijd weergegeven om de gebruiker eraan te herinneren de batterij op te laden.

1. Sluit de USB-kabel aan op het oplaadstation en de stroombron (USB-voedingsadapter / powerbank / pc / voertuig, enz. - USB-poort) (allemaal goed) en de voedingsindicator licht op.

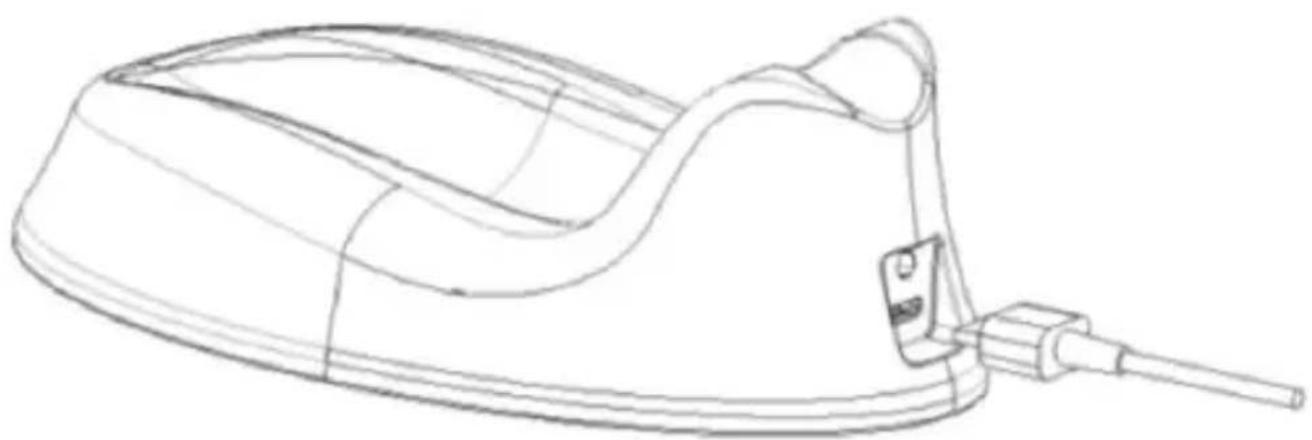

1. Plaats de afstandsmeter in het laadstation. Het indicatielampje blijft branden, het laden begint. Wanneer de batterij volledig is opgeladen, knippert het indicatielampje.

Druk op de koop om te starten.

598"

5-2 Scanmodus

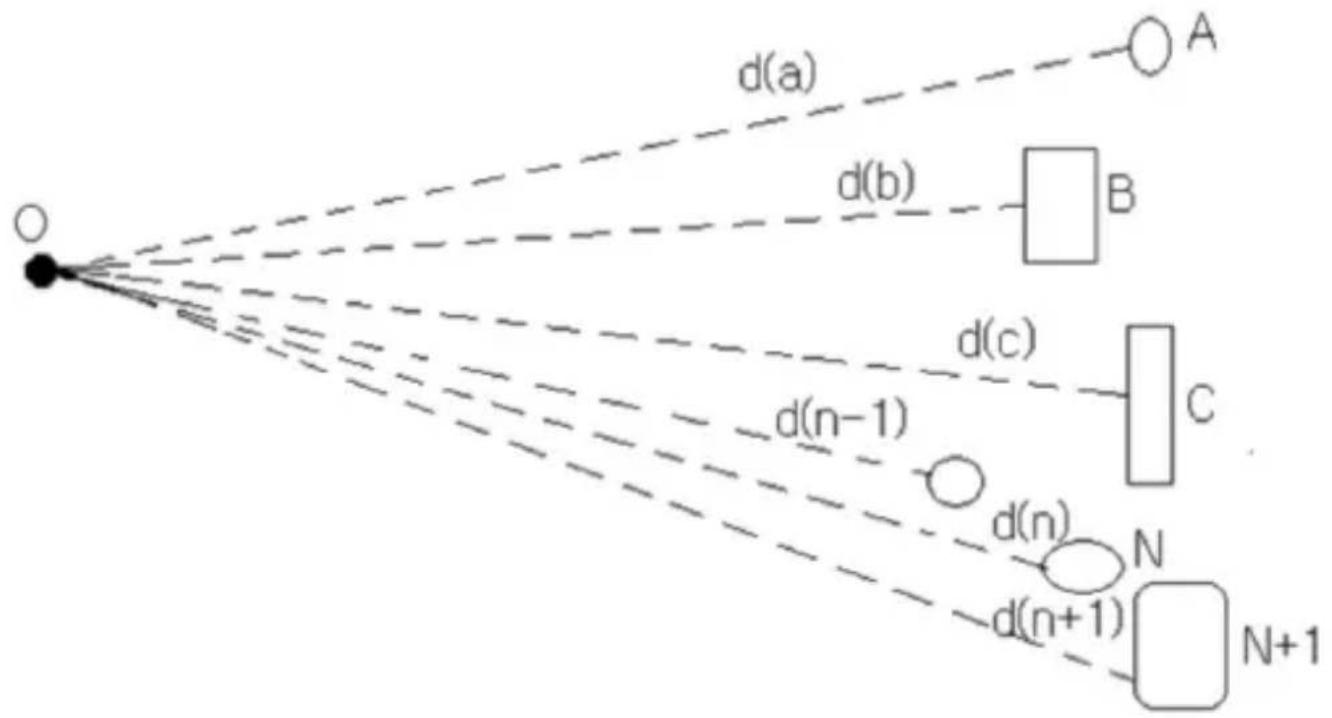

Principe

In de scanmodus zendt de laser continue straling uit.

Elke te meten afstand wordt na elkaar weergegeven.

Houd de afstandsmodus ingedrukt tijdens het inschakelen van het bereik druk op de koop om de scanmodus in te stellen.

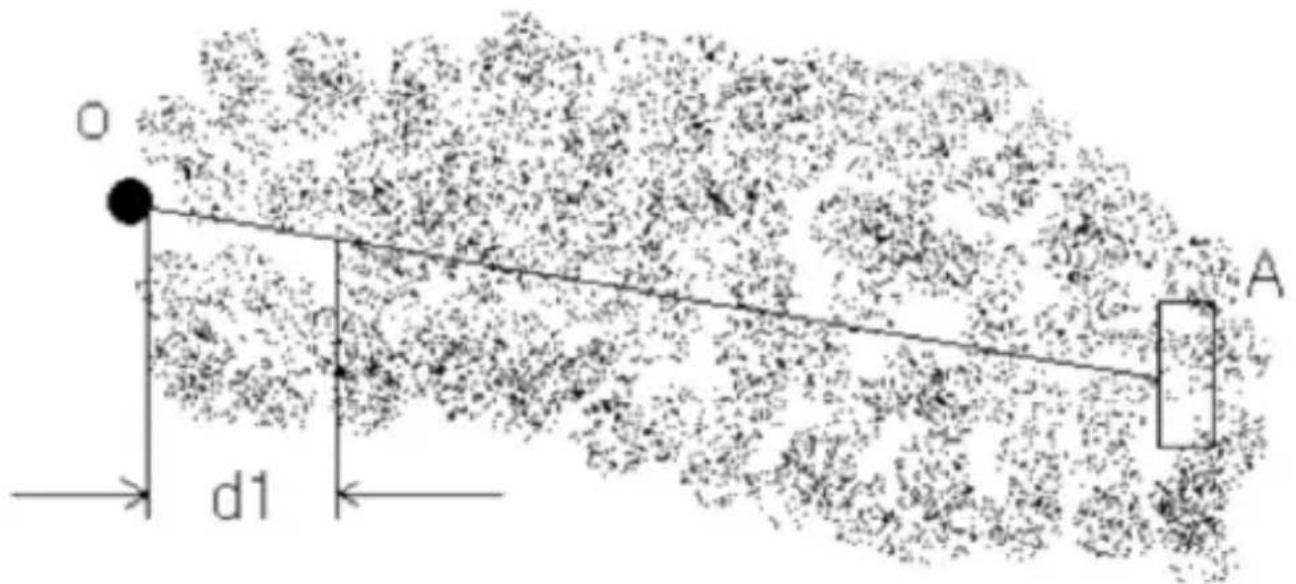

In de Pin Lock Scan-modus kan punt D worden geïsoleerd van een aan- tal achtergrondpunten op de achtergrond en alleen de afstand d1 tot het punt behouden.

Hoe de automatische vergrendeling van de afstand van de vlaggenmast te bereiken.

De andere poorten waren afgeschermd achter de vlaggenmast.

Pin Lock

Scan

Wanneer het vlaggenmast-scanmodusscherm wordt weergegeven, houdt u de knop ingedrukt om de scan-lock-scanfunctie te starten.

Het vlagpictogram in het vak rond het pictogram knippert.

Het meetpunt van het meetapparaat in de gemeten scan heen en weer aan beide zijden van de vlaggenmast, de vlaggenmast van de gemeten gegevens naar de gegevens wordt gehandhaafd, en de schermbanner rond de doos stopt met knipperen, wat betekent dat de vlaggenmast gegevens bevat en is vergrendeld.

5-4 Golfafstandcompensatie (Golf Slope Compensated Distance) (gecompenseerde golfafstand).

Principe:

De gemeten afstandswaarden AB, de hellingwaarde, worden in de golfbalvlucht ingevoegd in de vergelijking. Bereken de aanbevolen afstand.

De helling is positief, lange afstand.

2 1 B C A D E

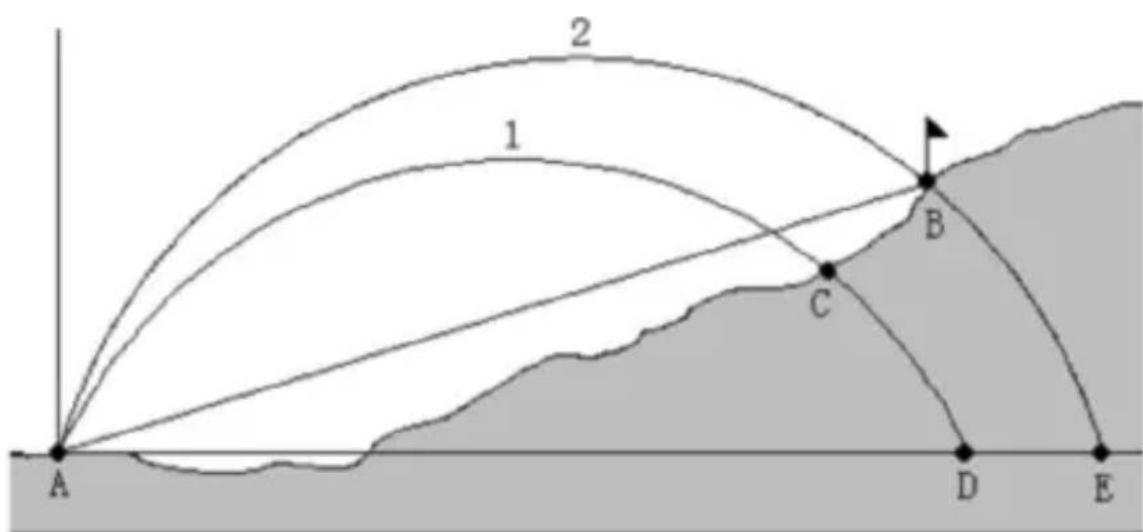

1. Niet-gecorrigeerde paraboolstakingen
2. De werkelijke afstand van de balparabool

Punt B is de poolpositie

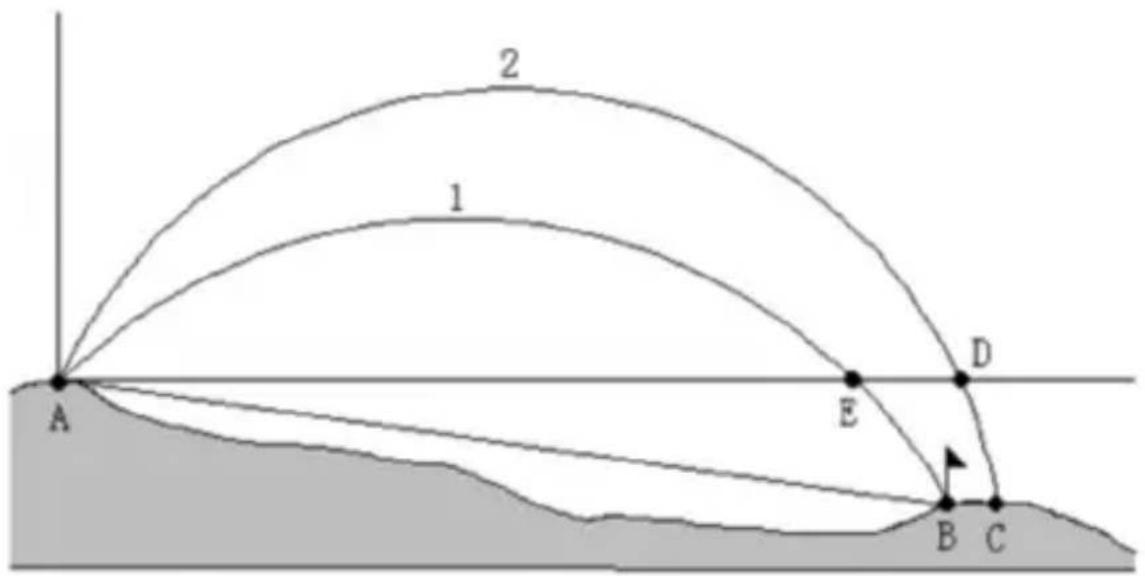

De helling is negatief, de afstand moet dichtbij het bereik liggen.

2 1 A E D B C

Druk kort op de Mop om de Golf Distance Correction-modus in te stellen.

M Scan

Na de gemeten af- standswaarden en de waarde van de vlag- genmastinclinatie, kan het traject worden be- rekend. Afstand en hellingswaarde veran- deren het display.

∠ 56" / Scan

Hoekvereffeningsstuk afstand

∠ 17° / ∠ Scan ↑

Hoek

5-5 Mistmodus

Principe

O d1 A

Druk op de Mop en laat deze weer los om de mistmodus in te stellen.

Druk kort op de knop om

het gebied te starten.

De mistmodus lost de door mist

veroorzaakte storingen op.

Let op:

1. In de mistmodus, de effectieve verwijdering meer dan 25 m

2. Het apparaat mag daarom alleen buiten worden gebruikt

5-6 Horizontale afstand

Principe

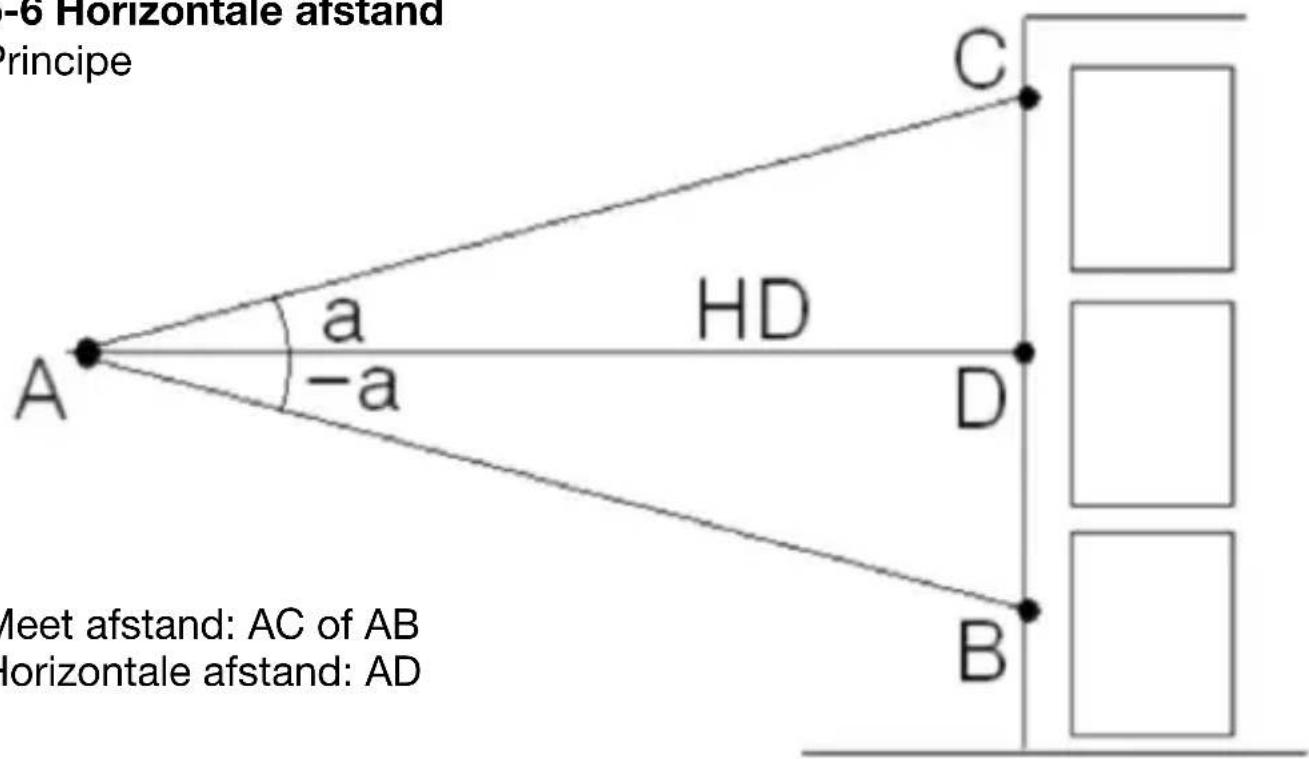

-6 Horizontale afstand Principe C HD a -a A D B Meet afstand: AC of AB Horizontale afstand: AD

Meet afstand: AC of AB

Horizontale afstand: AD

Druk op de Mop en laat deze weer los om de horizontale afstandsmodus in te stellen.

HD M

Druk kort op de

Aan- u#knop om de afstand en de hoek te meten.

Na de

Berekening toont ook de horizontale afstand en hoek.

5-7 Verticale hoogtemetermodus

Principe

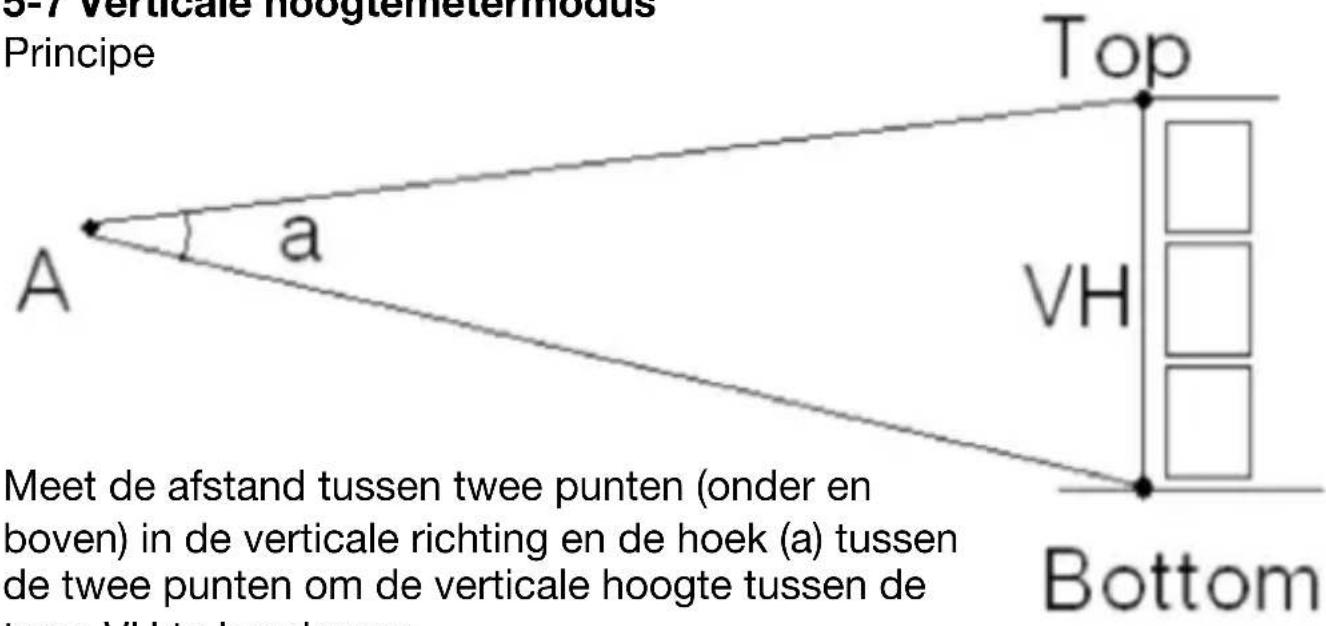

3-7 verticale hoogtemetermodus Principe A a Top VH Bottom Meet de afstand tussen twee punten (onder en boven) in de verticale richting en de hoek (a) tussen de twee punten om de verticale hoogte tussen de

Meet de afstand tussen twee punten (onder en boven) in de verticale richting en de hoek (a) tussen de twee punten om de verticale hoogte tussen de twee VH te berekenen.

Het richtpunt wordt uitgelijnd onderaan het meetobject. Houd de toets ingedrukt.

VH M

VH 163 N Bottom Scan

Lagere afstand
Hoogste afstand

Houd de aan uitknop ingedrukt. "Bottom" & "Scan" worden op het scherm weergegeven. De afstandsmeter begint te meten. Wanneer de afstand wordt gemeten, worden op het scherm "Omhoog" en "Scannen" weergegeven en beginnen met het opzoeken. De afstand tot de bovenste positie wordt vervolgens continu op het scherm weergegeven.

△ VH 12" A A

Verticale hoogte

5-8 Snelheidsmodus

Druk op de Mop en laat deze weer los om de snelheidsmodus in te stellen

Houd Mgedrukt om de KM / H- en M / H-eenheden in te schakelen.

Druk op de knop Aan Dutch om de snelheidsmeting te starten.

Als u de doelen twee keer verplaatst, wordt de snelheid van het bewe- gende object weergegeven.

Druk op de knop Aan om de meetsnelheid te starten.

1. Hoge reflectiedoelstellingen (Snelwegwijzer)
2. Medium reflectiedoel (bouwmuur)
3. Algemene reflectiedoelstelling (land / hout)
4. Low Reflection Target (Golf Flagpole)

Verschillende doelen beïnvloeden de meetprestaties. Een hogere reflectie meet een grotere afstand en omgekeerd.

Bereik Afstand is gebaseerd op de volgende voorwaarden:

1. Medium reflectiedoel: als een bouwmuur.
2. Het oppervlak van het reflectiedoel staat loodrecht op de laseremis-sierichting.
3. Meet het beste bij helder weer, maar niet direct in de zon.

4. Het oppervlak van het reflectiedoel moet ten minste 1 m x 1 m zijn. Opmerking: het meetresultaat is afhankelijk van het reflectiedoel. We kunnen het gebruik onder de volgende omstandigheden niet garanderen:

5. Meet naar de lucht of niet-doel

6. Zeer regenachtig / sneeuw / mist / mist etc. weersomstandigheden
7. Het reflectiedoel is te klein (zoals een draadkabel) of het is moeilijk te meten, zoals water en helder glas.

Als er geen gemeten waarde wordt weergegeven:

1. Zorg dat de batterij is opgeladen en druk op de knop Aan

1. Zorg ervoor dat er geen voorwerpen de lens blokkeren, zoals de lens. transparant vensterglas of handwielen.
2. Houd het product na het meten stabiel en richt het doel correct. Druk vervolgens op de Aan Lut-knop.

Resolutie: +/- 0,5 m op een afstand van <200 m;

+/- 1 m op een afstand van> 200 m;

Max bereik: 600 m

Minimumbereik: 5 m

Eenheid: meter / yard

Akku: Lithium Polymer

Waterdicht: IPX4

Meetbereik: 5-600 m

Afmetingen: lengte 102 mm x breedte 34 mm x hoogte: 71 mm

Gewicht: 149 g

Waarschuwing:

Deze laser-afstandsmeter is een uiterst nauwkeurig optisch product. De onderstaande zaken moeten strikt worden nageleefd, omdat ze niet onder de garantie vallen.

Bijvoorbeeld:

1. Onderwerpapparaat bij temperaturen boven + 50 °C of onder -10 °C
2. Laat het apparaat in het water vallen.
3. Manipulatie (wijzigingen) in het laserapparaat.
4. Open het apparaat.

Transport / Opslag / Verwijdering

Houd het apparaat niet in gebruik altijd in de draagtas om het te beschermen tegen schade. Houd het apparaat buiten het bereik van kinderen. Reinigen van het apparaat met een zachte doek.

Gooi het apparaat in overeenstemming met de wettelijke bepalingen.
