GEBRUIKSAANWIJZING RBM75S5FPNS BERTAZZONI

Beste nieuwe eigenaar van een Bertazzoni-apparaat, Ik wil u bedanken voor uw keuze van een van onze prachtige producten voor uw huis. Mijn familie is in 1882 begonnen met de productie van keukenapparatuur in Italië, en heeft een reputatie opgebouwd dankzij de kwaliteit van de techniek en de passie voor heerlijk voedsel. Vandaag de dag onderscheiden onze producten zich door hun unieke mix van authentiek Italiaans design en superieure apparaattechnologie. Het is onze missie om producten te maken die perfect functioneren en vreugde brengen aan hun eigenaren. Door mooie producten te maken reageren we op de vraag van onze klanten naar een fraai design. Door onze apparaten veelzijdig en gebruiksvriendelijk te maken, wordt koken met Bertazzoni een waar genot. Deze handleiding helpt u uw Bertazzoni-apparaat op de veiligste en meest effectieve manier te gebruiken en te onderhouden, zodat het u de komende jaren uiterst tevreden zal stellen. Geniet ervan! Paolo Bertazzoni Voorzitter

231GELDIGHEID VAN DE HANDLEIDING

De volgende handleiding is geldig voor alle hieronder vermelde productcodes:

Deze instructies zijn geldig voor verschillende soorten apparaten en dus kunnen ze beschrijvingen of functies bevatten die uw apparaat niet bevat of ondersteunt. De afbeeldingen en illustraties in dit document verwijzer naar diverse modellen en kunnen enigszins afwijken van het gekochte product. De fabrikant aanvaardt geen aansprakelijkheid voor persoonlijk letsel of materiële schade veroorzaakt door een onjuiste installatie of een oneigenlijk gebruik van het apparaat. De fabrikant behoudt zich het recht voor om de verschillende modellen naar noodzaak te wijzigen om te voldoen aan de geldende technische voorschriften. Neem in geval van klachten contact op met de klantenservice. Lees de aanwijzingen van deze handleiding aandachtig door voordat u het apparaat installeert en/of gebruikt. Op deze manier leert u uw nieuwe apparaat kennen. Houd dit document onder handbereik, zodat u het op elk moment kunt raadplegen, en overhandig het aan eventuele volgende eigenaren. Lees de veiligheidsberichten in de inleiding van deze handleiding en besteed de nodige aandacht aan veiligheidsaanwijzingen zoals: “Opgelet”, “Waarschuwing” en “Gevaar” die in de tekst worden aangegeven. GEVAAR Dit symbool duidt op een situatie die gevaarlijk is voor u en voor anderen. Lees de informatie zorgvuldig door en zorg ervoor dat u de oorzaken van potentieel gevaarlijke of dodelijke ongevallen perfect hebt begrepen. WAARSCHUWING Dit symbool duidt op veiligheidsinformatie. Lees de informatie zorgvuldig door en zorg ervoor dat u de oorzaken van potentieel gevaarlijke ongevallen perfect hebt begrepen. OPGELET Dit symbool duidt op een procedure die de structuur of de onderdelen van het apparaat in gevaar kan brengen. Besteed bijzondere aandacht aan deze procedures. OPMERKING Dit symbool markeert methoden of procedures voor het correcte gebruik van het apparaat. Het model, de verkoopcode en het serienummer zijn op het typeplaatje gedrukt. Raadpleeg het deel Specificaties van deze handleiding voor de plaats van het typeplaatje. OPMERKING We adviseren om de gegevens en de serienummers van het apparaat te noteren zodat u ze, indien nodig, onmiddellijk binnen handbereik heeft. OPMERKING Vermeld de informatie van het typeplaatje om de aftersales- en onderdelenservices te verbeteren. Voor garantiedoeleinden heeft u tevens de installatiedatum en de naam van uw erkende dealer van Bertazzoni nodig. WAARSCHUWING Volg de standaard voorzorgsmaatregelen wanneer u het apparaat gebruikt. Lees alle instructies door voordat het apparaat wordt gebruikt. Bewaar deze instructies en overhandig ze aan elke volgende gebruiker. 237ALGEMENE INFORMATIE VEILIGHEIDSINFORMATIE WAARSCHUWING Deze installatiehandleiding is bedoeld als hulpmiddel voor installatieteams. Ook moet de gebruikershandleiding die bij het product is geleverd in aanmerking worden genomen. U kunt ernstig letsel oplopen en uw product kan beschadigd raken als u de waarschuwingen in deze handleiding negeert. Lees het volgende aandachtig door. WAARSCHUWING Koelmiddel R600a Dit product bevat R600a isobutaan koelmiddel, een zeer milieuvriendelijk aardgas. Het is echter ook brandbaar. Als het product horizontaal is vervoerd, moet u minimaal 4 uur wachten voordat u het aansluit. De volgende instructies moeten worden opgevolgd tijdens de installatie:

• De afmetingen van de installatieruimte moeten voldoende groot zijn.

• De afmetingen, kenmerken en positie van het object dat wordt gebruikt om het product in dat gebied te ondersteunen en vast te zetten, moeten geschikt zijn.

• De minimale afstanden tussen productonderdelen en omringende constructies moeten voldoende zijn.

• Minimale afmetingen en juiste positionering van ventilatiegaten moeten worden aangehouden.

• Het product moet na de installatie van de stroomvoorziening kunnen worden losgekoppeld.

• De aansluiting of zekering moet toegankelijk zijn, zodat de stroom naar het product kan worden uitgeschakeld.

• Verlengsnoeren en niet-geaarde adapters mogen niet worden gebruikt. De afmetingen van de installatieruimte moeten voldoende groot zijn. OPGELET U moet beschermende handschoenen en oogbescherming dragen bij de installatie van het product. U moet ook gehoorbescherming dragen als u een boor of soortgelijk gereedschap gebruikt. OPGELET Controleer of het elektrische circuit geschikt is voor het product. OPGELET Het product moet volgens de installatie- instructies door een gekwalificeerde technicus worden geïnstalleerd. WAARSCHUWING Het product kan omver kantelen, omdat het vrij zwaar is. Er moeten voorzorgsmaatregelen worden genomen om dit te voorkomen. De deuren van het product moeten gesloten blijven tot aan de plaats van bestemming; het moet worden vervoerd op de manier die in de installatie-instructies is beschreven.

ZORG VOOR HET MILIEU

De verpakkingsmaterialen zijn bedoeld om het product tijdens transport te beschermen. In overeenstemming met de nationale milieuvoorschriften zijn onze apparaten verpakt met niet-vervuilende en recyclebare materialen:

• Verwijder de verpakking op een milieuvriendelijke wijze.

• Vraag uw dealer om de plaatselijke autoriteiten informatie over de momenteel geldende afvalverwijdering in te winnen. Alle plastic verpakkingsmaterialen, zakken, enz. moeten op een veilige manier worden afgevoerd en buiten het bereik van kinderen worden gehouden. 238AFMETINGEN UITSPARING De onderstaande instructies hebben betrekking op een inbouwinstallatie. Bij een inbouwinstallatie wordt het apparaat geïnstalleerd in een kastnis of bekleed met panelen. Nismaten

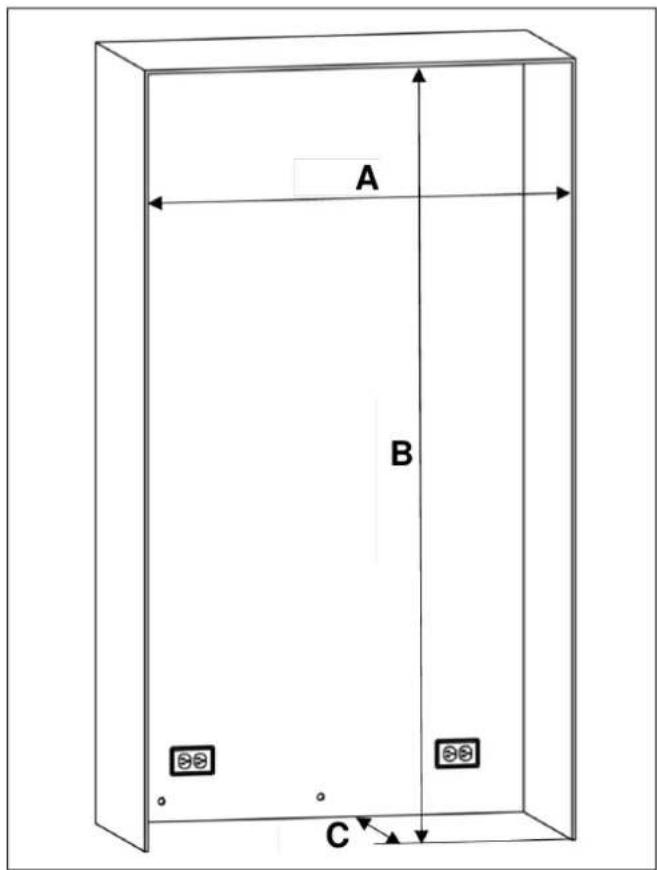

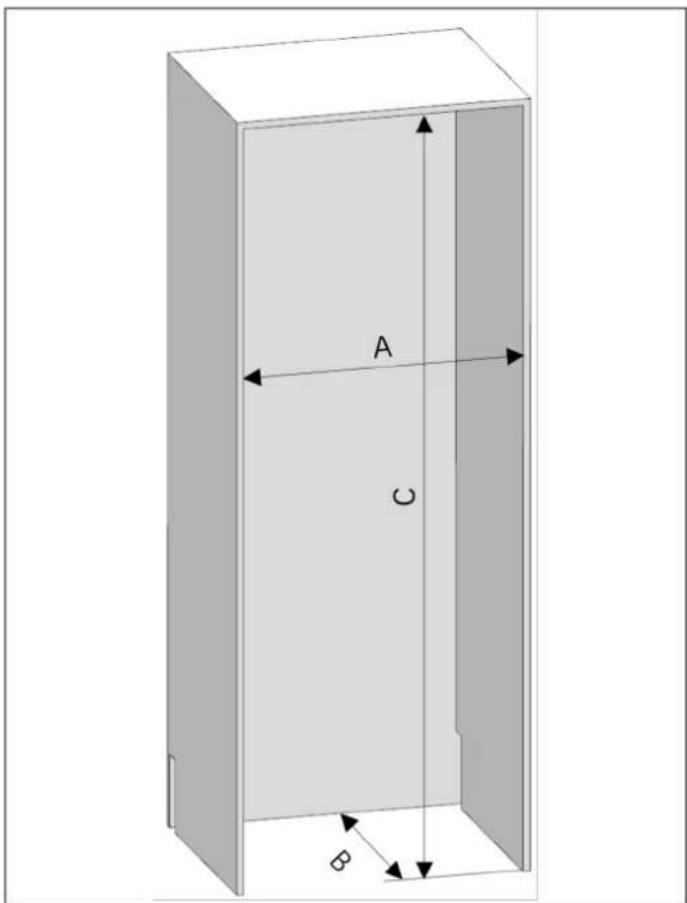

• De onderstaande nisafmetingen moeten worden gecontroleerd voordat met de installatie wordt begonnen. Afb. 1 CATEGORIE RFD90S5FPNS/24 RBM90S5FPNS RBM75S5FPNS A breedte 914 mm (36″) 914 mm (36″) 762 mm (30″)

hoogte 2134 mm (84″) 2134 mm (84″) 2134 mm (84″) Zorg ervoor dat de kast waarin u het apparaat installeert stevig in uw keuken is bevestigd. Uw kast moet goed aan de vloer en aan de muur zijn vastgezet met behulp van geschikte bevestigingsmiddelen. Voor de beste installatie moeten de afstanden tussen de kast en het apparaat voldoen aan de metingen die in de installatie-instructies zijn gespecificeerd. De zijwanden moeten vrij zijn van obstakels en de oppervlakken moeten vlak zijn. De dikte van de zijwanden moet minimaal 16 mm (5/8″) zijn. De dikte van de deurpanelen die aan het apparaat moeten worden bevestigd, moet minimaal 16 mm (5/8″) zijn. OPMERKING Optioneel worden een roestvrijstalen deur en stootplaat aangeboden. Neem contact op met uw erkende assistentiecentrum. Ventilatieopeningen waar de lucht de eenheid in- en uitgaat, mogen nooit worden geblokkeerd. De gebruiker is ervoor verantwoordelijk dat stof en vuil, die zich na verloop van tijd op het rooster kunnen ophopen, regelmatig worden verwijderd. 239PRODUCTAFMETINGEN Afb. 2

zonder paneel: 592 mm (23 5/16″), met paneel: 616 mm (24 ¼″)

zonder paneel: 592 mm (23 5/ 16″), met paneel: 611 mm (24 1/ 16″)

Voorzijde 8 mm (5/16″) Achterzijde 7 mm (1/4″)

246AANGEPAST DEURPANEEL (VOOR MODELLEN DIE MET PANELEN KUNNEN WORDEN BEKLEED) Afhankelijk van de hoogte van de uitsparing in de kast kan een stootplaat met de volgende hoogte worden geïnstalleerd: CATEGORIE RFD90S5FPNS/24 RBM90S5FPNS RBM75S5FPNS

Ruimte vanaf de grond tot aan het paneel van de deur van de kast van de vriezer standaard. 102 mm (4″) min. 97 mm (3 3/16″) max. 137 mm (5 3/8″) standaard. 102 mm (4″) min. 97 mm (3 3/16″) max. 137 mm (5 3/8″) standaard. 102 mm (4″) min. 97 mm (3 3/16″) max. 137 mm (5 3/8″)

Tussenruimte tussen de 'French doors' 5 mm (3/16″)

Hoogte paneel houten kast vanaf de grond tot aan het vriezerpaneel 831 mm (32 11/16″) 831 mm (32 11/16″) 831 mm (32 11/16″)

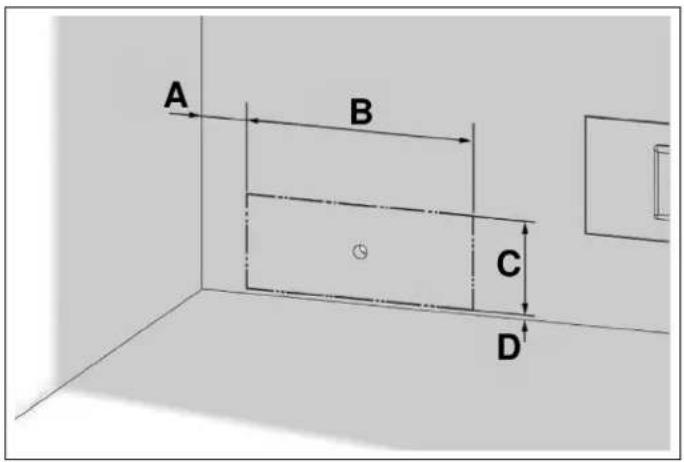

houten kast 247ELEKTRISCHE VEREISTEN De plaats van het stopcontact in de kast waarin het product moet worden geïnstalleerd, moet zich binnen het gebied bevinden dat wordt weergegeven in de afbeelding. OPGELET Gebruik geen verlengsnoeren of tweepolige adapters en verwijder de aardingsklem niet van de aardingskabel. OPGELET Een gekwalificeerd elektricien moet ervoor zorgen dat de polen van het stopcontact correct zijn aangesloten. Controleer of de aarding van de contactdoos correct is. Afb. 11

• D 50,8 mm (2″) WAARSCHUWING Sluit het apparaat niet aan op elektronische energiespaarstekkers. Het stopcontact moet aan de volgende voorschriften voldoen: ELEKTRISCHE VEREISTEN Type stekker SCHUKO Netsnoer 2-polig Voltage 220 V – 240 V Frequentie 50 Hz Zekering 15 A Wacht minstens 3 uur na de installatie voordat het apparaat op de stroomvoorziening wordt aangesloten om schade aan de compressor te vermijden. BELANGRIJK Gebruik geen verlengsnoeren en/of meervoudige adapters voor de aansluiting op de stroomvoorziening. Als de elektrische bedrading of de stroomvoorziening van de woning moet worden aangepast, moeten de noodzakelijke procedures worden uitgevoerd door een gekwalificeerde elektricien. Neem de volgende regels in acht:

• Het stopcontact of paneel moet in geval van nood gemakkelijk bereikbaar zijn.

• Noch de stekker, noch de kabel mag de achterkant van het apparaat raken. Anders kan het apparaat beschadigd raken door trillingen van het apparaat.

• Sluit geen andere stekkers aan achter dit apparaat. Als de vochtigheidsgraad hoog is wanneer het apparaat wordt gebruikt, kunnen de buitenoppervlakken corroderen. Houd de installatieruimte droog en goed schoon om corrosie te voorkomen. Om het risico van elektrische schokken te voorkomen:

• Sluit de stekker aan op een geaard stopcontact.

• Verwijder de aardingspen van de stekker niet.

• Gebruik geen adapters.

• Gebruik geen verlengsnoeren. OPGELET Sluit de aardingskabel niet aan op de gasleiding. Laat de aarding controleren door een gekwalificeerd elektricien als u niet zeker weet of het apparaat geaard is. Installeer geen zekering op de nulgeleider of op het aardingscircuit.

248ELEKTRISCHE VEREISTEN OPGELET Het niet opvolgen van deze instructies kan leiden tot brand, elektrische schokken of de dood. Als u de aardingsgeleider van het apparaat op de verkeerde plaats aansluit, kan dit leiden tot elektrische schokken. Laat de aarding controleren door een gekwalificeerde elektricien of onderhoudstechnicus als u twijfelt over de juiste aarding van het apparaat. Installatie, reparaties en andere procedures die worden uitgevoerd door niet- gekwalificeerde personen kunnen gevaren opleveren. Controleer voordat u het apparaat installeert of de parameters voor spanning, belasting en circuitstroom op de typeplaat overeenkomen met de stroomvoorziening in uw huis.

249VEREISTEN VOOR WATERNET

Modellen met een ijsmaker en/of een waterdispenser vereisen een aansluiting op het waternet. OPMERKING Neem de nodige maatregelen om te voorkomen dat de leidingen bevriezen. Het temperatuurbereik van het gebruikswater ligt tussen een minimum van 1℃ (34℉) en een maximum van 38℃ (100℉). De volgende leidingdruk is vereist:

• Min. 0,17 Mpa (1,7 bar, 25 psi)

• Max. 0,55 Mpa (5,5 bar, 80 psi) Als de waterdruk hoger is dan 0,55 Mpa (5.5 bar, 80 psi), dient een drukbegrenzer of een waterslagbeveiliging op de inlaatkraan te worden gemonteerd. Installeer of gebruik het apparaat niet als de waterdruk hoger is dan 0,83 Mpa (8,3 bar, 120 psi). Neem contact op met een professionele loodgieter als u niet weet hoe u de waterdruk moet controleren. WAARSCHUWING Dit apparaat moet op een drinkwatersysteem worden aangesloten. WAARSCHUWING De aansluiting van de waterleiding moet zich binnen het gebied bevinden dat in de onderstaande afbeelding wordt weergegeven. WAARSCHUWING Het watersysteem van de koelkast moet worden aangesloten op de hoofdwatertoevoer in huis. WAARSCHUWING De gebruiker moet het indien nodig met behulp van de kraan kunnen openen/ sluiten. WAARSCHUWING Zorg ervoor dat de installatie correct wordt uitgevoerd, in overeenstemming met alle instructies vermeld in de bijbehorende Installatiehandleiding, meegeleverd met het apparaat. WAARSCHUWING Gebruik geen schroefdraadadapter voor tuinslangen of een gevlochten toevoerslang. Dit kan de schroefdraad van de magneetklep voor wateraansluiting van het apparaat losmaken. OPMERKING Een bypass-plug wordt aanbevolen voor het waterfiltersysteem als een systeem met omgekeerde osmose wordt gebruikt. WAARSCHUWING Zorg ervoor dat er geen waterlek is bij het tot stand brengen van de wateraansluitingen. Het water kan namelijk de kast beschadigen. De watertoevoerleiding moet zijn aangebracht in de kast waar het apparaat in wordt geïnstalleerd. De gebruiker moet het indien nodig met behulp van de kraan kunnen openen/sluiten. Voor de wateraansluitingen van het apparaat hebt u tijdens de installatie een slang nodig met een minimumlengte van 1,5 m (60″) en een diameter van 6,4 mm (¼″) Er moet een connector met schroefdraad met een buitendiameter van 6,4 mm (¼″) worden gebruikt om het uiteinde van de slang op het product aan te sluiten. Voor de wateraansluitingen van het apparaat hebt u tijdens de installatie een slang nodig met een minimumlengte van 60″ (1,5 m) en een diameter van ¼″ (6.4 mm). Er moet een connector met schroefdraad met een buitendiameter van ¼″ (6,4 mm) worden gebruikt om het uiteinde van de slang op het product aan te sluiten. Controleer voordat u de installatie voltooit of het water stroomt en of er geen waterlekkage is.

• De vlakheid van de vloer waar het product moet worden geïnstalleerd moet worden gecontroleerd met een waterpas.

• De flenzen van de kast moeten worden gecontroleerd met een waterpas om er zeker van te zijn dat ze perfect verticaal zijn.

• Als het apparaat niet perfect horizontaal en verticaal is, kunnen er problemen met de installatie ontstaan.

251INSTALLATIE Zorg ervoor dat de installatie correct wordt uitgevoerd, in overeenstemming met alle instructies vermeld in de bijbehorende Installatiehandleiding, meegeleverd met het apparaat. WAARSCHUWING Sluit het apparaat altijd eerst op het waternet aan, voordat het op de stroomvoorziening wordt aangesloten. Volg de onderstaande instructies voor een correcte installatie:

• De vloer waarop het product moet worden geïnstalleerd, moet minimaal 544 kg (1.200 lbs) kunnen dragen.

• De keukenvloer en de bodem van het product moeten even vlak zijn. Anders kunnen er problemen optreden met de luchtstroom van het apparaat.

• Er mogen geen obstakels bij de achter- en zijwanden op de installatieplaats van het product zijn die de installatie kunnen verhinderen.

• Het stopcontact moet zich op de juiste plaats bevinden.

• De afmetingen van de kast waar het apparaat moet worden geïnstalleerd, moeten strikt in overeenstemming zijn met de afmetingen in de handleiding.

• Zet het apparaat niet naast een andere koelkast/vriezer. Anders kunnen condensatie en schade ontstaan. Gebruik de juiste verbindingskit voor een installatie naast elkaar.

• De vlakheid van de vloer waar het product moet worden geïnstalleerd moet worden gecontroleerd met een waterpas.

• De installatieplaats mag niet worden blootgesteld aan direct zonlicht en moet uit de buurt van warmtebronnen (ovens, radiatoren, enz.) zijn.

• De omgevingstemperatuur moet tussen 10℃ (50℉) en 43℃ (110℉) liggen. Anders kunnen er storingen optreden wanneer het apparaat in werking is.

• Als niet kan worden voorkomen dat het product in de buurt van een warmtebron wordt geplaatst, moet de hieronder vermelde minimale ruimte tussen het apparaat en de betreffende warmtebron worden aangehouden:

• Plaats het apparaat met de hulp van een tweede persoon.

• Gebruik nooit de openstaande deur om het apparaat te positioneren tijdens de montagefase.

• Voorkom dat er te veel druk op de openstaande deur wordt uitgeoefend.

• Installatie en onderhoud moeten worden uitgevoerd door gekwalificeerd personeel, conform de geldende normen.

• Zorg ervoor dat de elektrische aansluiting door een bevoegde technicus wordt uitgevoerd.

• Als de voedingskabel beschadigd is, neem dan onmiddellijk contact op met de technische assistentie om risico's te voorkomen.

• Trek altijd de noodzakelijke/vereiste persoonlijke beschermingsmiddelen (PBM) aan voordat u werkzaamheden uitvoert aan het apparaat (installatie, onderhoud, positionering of verplaatsing).

• Schakel eerst de stroomvoorziening uit, voordat u handelingen uitvoert met het apparaat.

• Dit apparaat kan worden gebruikt op een maximale hoogte van 4.000 meter boven de zeespiegel.

• Probeer het apparaat niet zelf of zonder de hulp van een gekwalificeerde technicus te repareren.

• Gebruik/installeer het apparaat niet buitenshuis.

• Om de stabiliteit van het toestel te waarborgen, moet het op de juiste wijze worden geïnstalleerd en bevestigd, zoals beschreven in deze handleiding. OPGELET Zorg ervoor dat de voedingskabel niet bekneld of beschadigd raakt tijdens de plaatsing van het apparaat. OPGELET Installeer uw koelkast niet:

• in een buitenruimte,

• op een locatie met druppelend water,

• op een plaats waar de temperatuur lager is dan 10℃ (50℉). De toegestane kamertemperatuur hangt af van de klimaatklasse: KLIMAATKLASSE TOEGESTANE KAMERTEMPERATUUR SN (Subnormaal) + 10 ℃ to + 32 ℃ N (Normaal) + 16 ℃ to + 32 ℃ ST (Subtropisch) + 18 ℃ to + 38 ℃ T (Tropisch) + 18 ℃ to + 43 ℃ Informatie over de klimaatklasse kan op het typeplaatje worden gevonden. 252INSTALLATIE GEREEDSCHAPSLIJST De volgende hulpmiddelen kunnen worden gebruikt bij het installeren van het product: Snoerloze boor Veiligheidsbril Sleutel van 12,7 mm (1/ 2″) Hamer Ladder 2,4 mm boortje 8,0 mm boortje Stanleymes Veiligheids- handschoe- nen Meetlint Kruiskopboor- punt Zeskantige boorpunt 6,4

Het apparaat kan op verschillende manieren worden geïnstalleerd, afhankelijk van de keukenindeling. Het moet worden geïnstalleerd op een plaats waar het zeker is dat de deur goed kan worden geopend en gesloten. Als de deuren niet tot ten minste 90 graden kunnen worden geopend, kunnen de laden van het apparaat niet worden geopend.

• Plaatsingsmethoden voor enkele koelkast Afb. 14

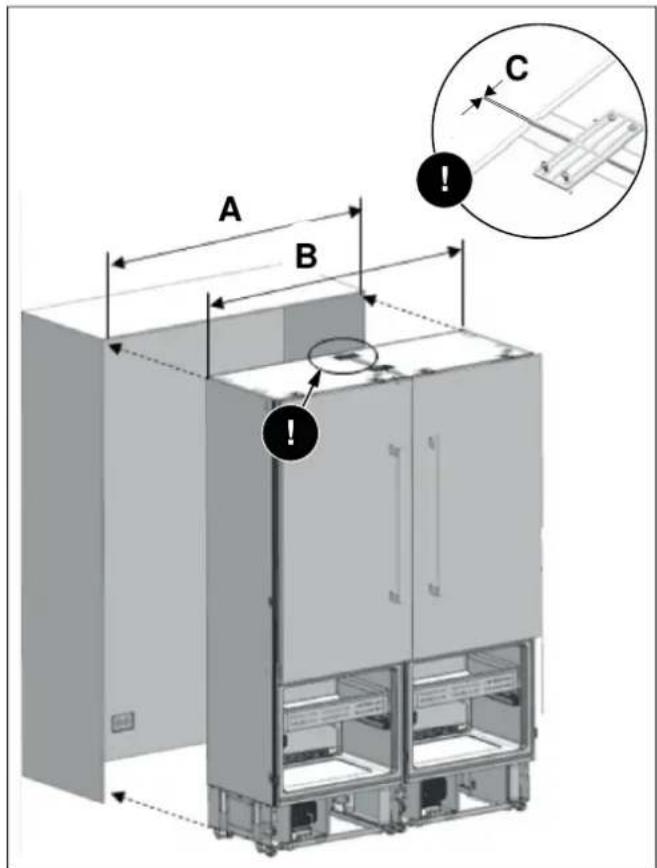

• Plaatsingsmethoden voor dubbele koelkast. Afb. 15 253INSTALLATIE UITPAKKEN WAARSCHUWING De koelkast moet door minstens twee mensen worden gedragen.

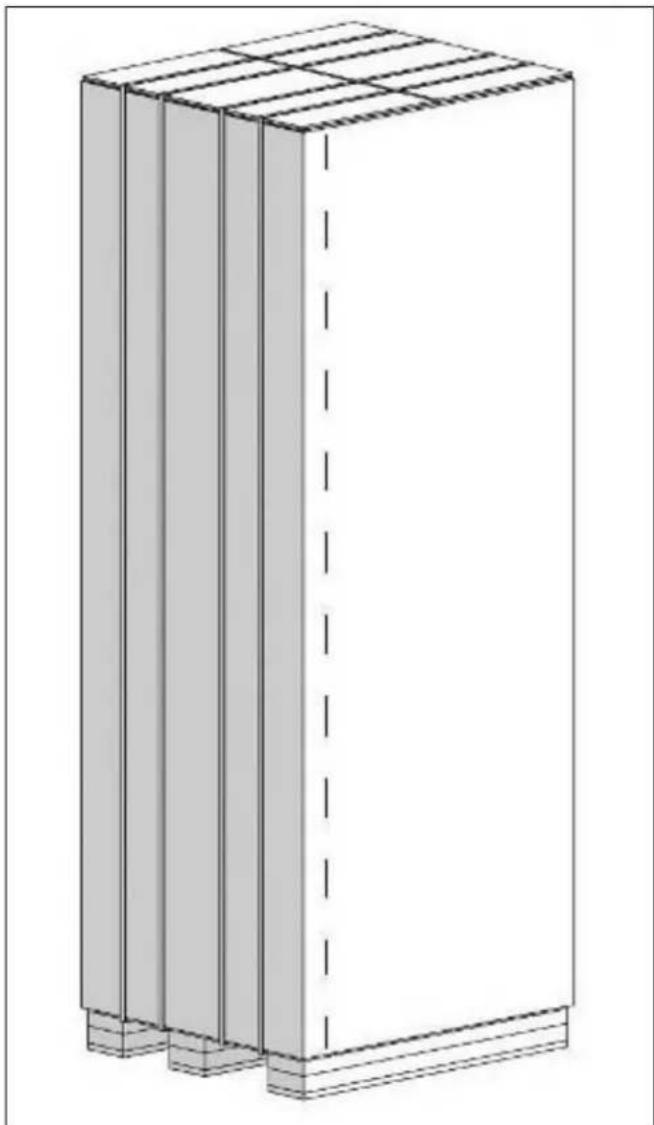

• Gebruik een stanleymes om de tape te verwijderen.

• Snijd de kartonnen verpakking langs de stippellijnen open met een stanleymes en verwijder het karton. Afb. 16

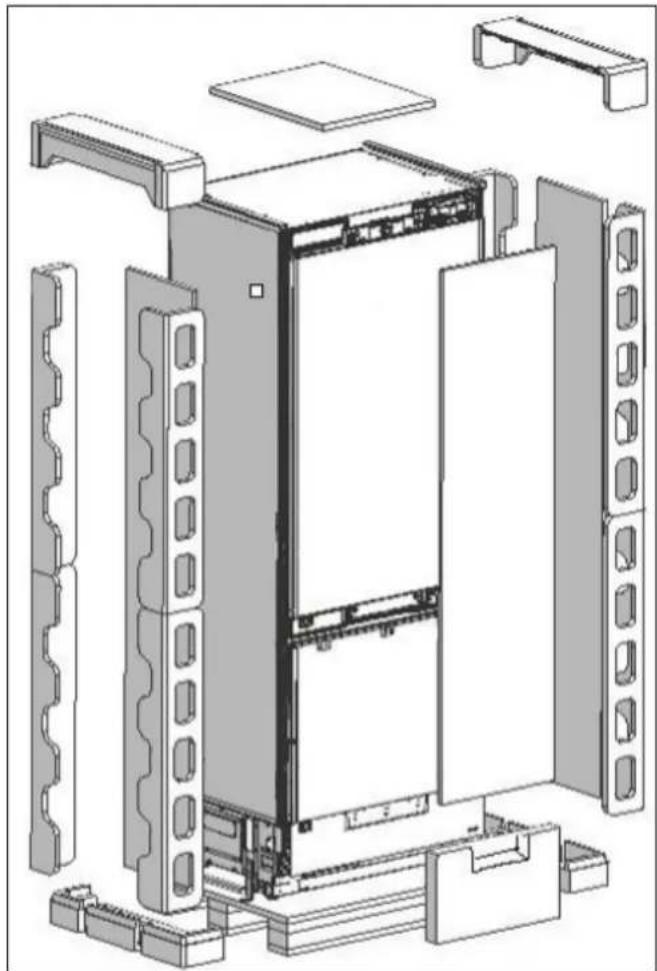

• Verwijder het polystyreen verpakkingsmateriaal. Afb. 17 OPGELET Verwijder niet de tape van de bovendeur van het apparaat voordat de koelkast in de kast is geplaatst. Kantelgevaar. 254INSTALLATIE DE VERBINDINGEN OP DE ZIJWAND VAN HET APPARAAT VERWIJDEREN Afb. 18 NR. ONDERDEEL- NAAM

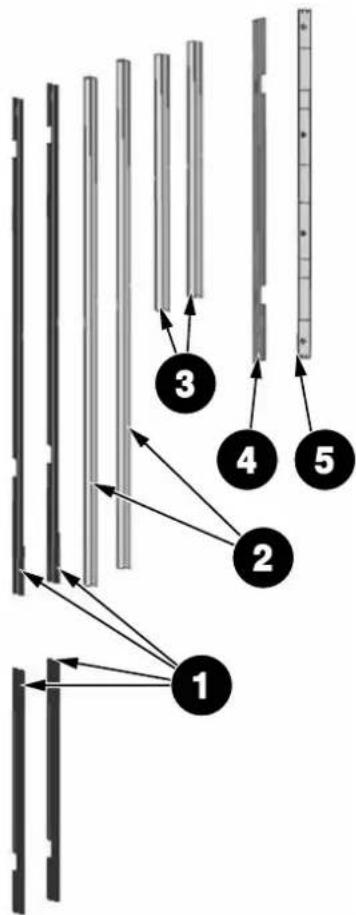

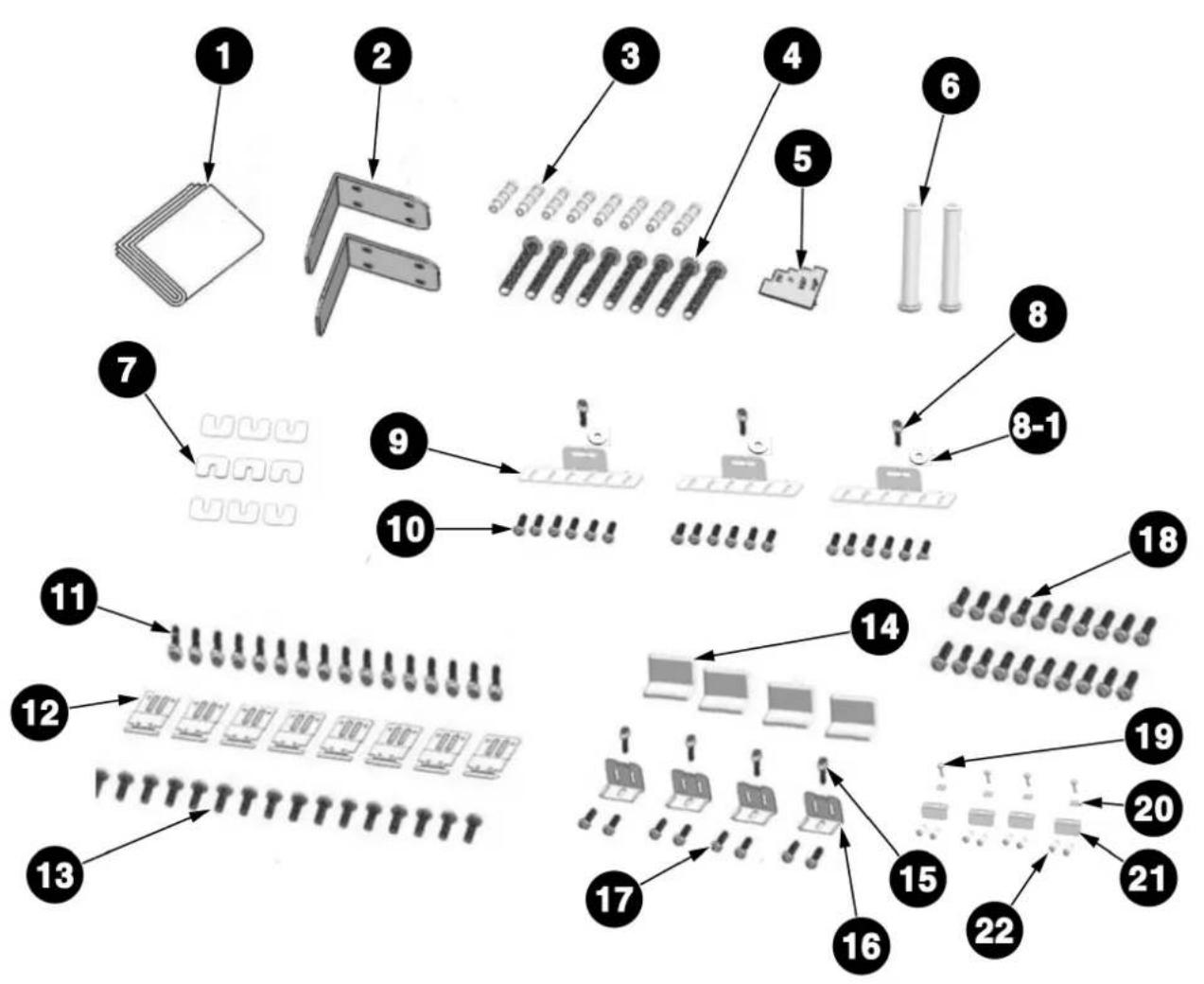

Afwerking koelkast, deurzijde PVC-extrusie, L =

Afwerking deurzijde PVC-extrusie L =

Afdekking voor bovenkant vriezer ABS 1 1

Sjabloon voor voorbereiding van de meubeldeur plastic

Schroeven voor muurbeugel M8*L60 8 8

Mal voor positieafstelling PS 1 1

90° aanslagpennen sus

Stelstukken meubeldeur vriezer abs 9 9

Schroef ophangbeugel vriezerdeur ST5*16, kruiskopschroeven met platte kop

Schroef verbindingsbeu- gel kast M4*12, kruiskopschroeven met platte kop

Schroef bevestigingsbeu- gel deur M4*12, kruiskopschroeven met platte kop

19 Schroeven M4*12, kruiskopschroeven met platte kop

Bevestigingsijzer T1.0, Zn-coating

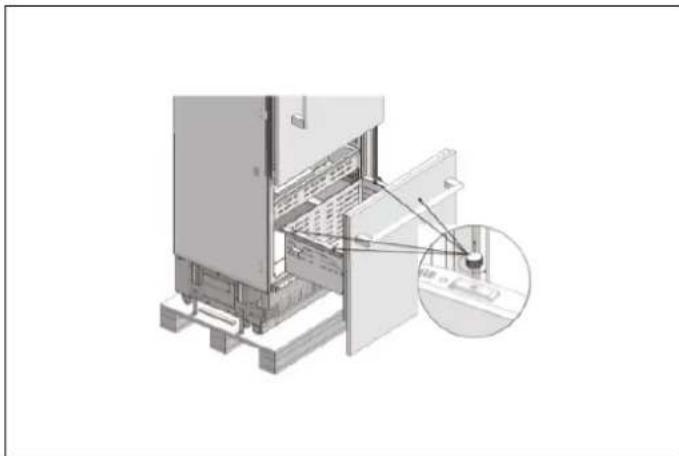

DE VRIESLADE VERWIJDEREN

• Verwijder de lade met de hand door de 4 kartelschroeven te verwijderen. Afb. 20

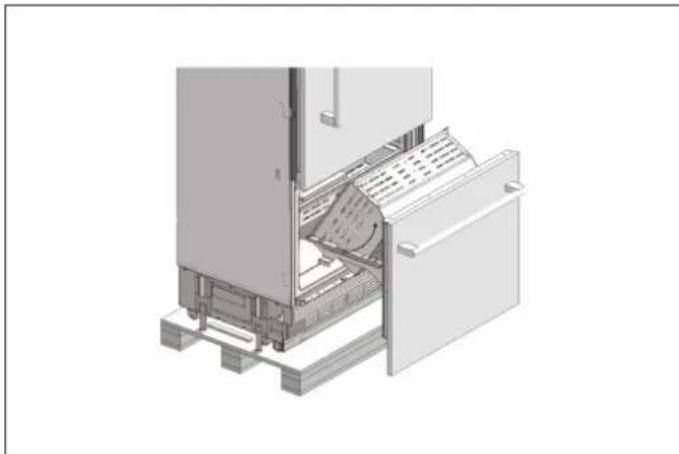

• Verwijder de onderste lade. Afb. 21 OPMERKING De afbeeldingen dienen louter ter illustratie. Panelen en handgrepen worden niet voorgemonteerd geleverd.

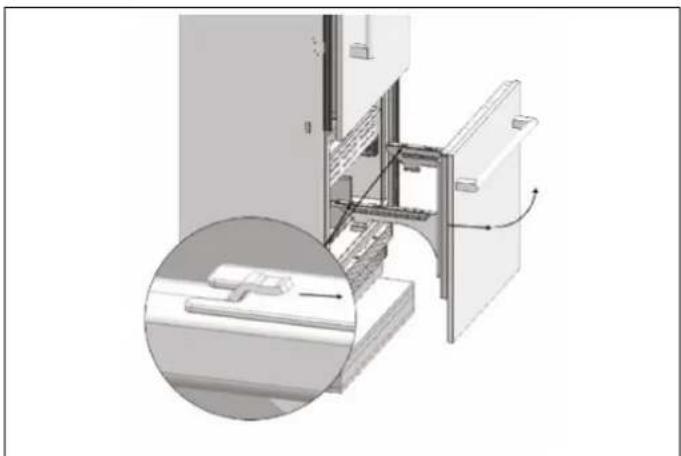

DE VRIEZERDEUR VERWIJDEREN

• Verwijder 2 schroeven in de buurt van het frontgedeelte waarmee de vriezerdeur is verbonden met de rail. Afb. 22

• Trek de deur naar buiten om deze los te maken van de lipjes aan de achterkant en verwijder hem. Afb. 23 OPMERKING De afbeeldingen dienen louter ter illustratie. Panelen en handgrepen worden niet voorgemonteerd geleverd. 258INSTALLATIE

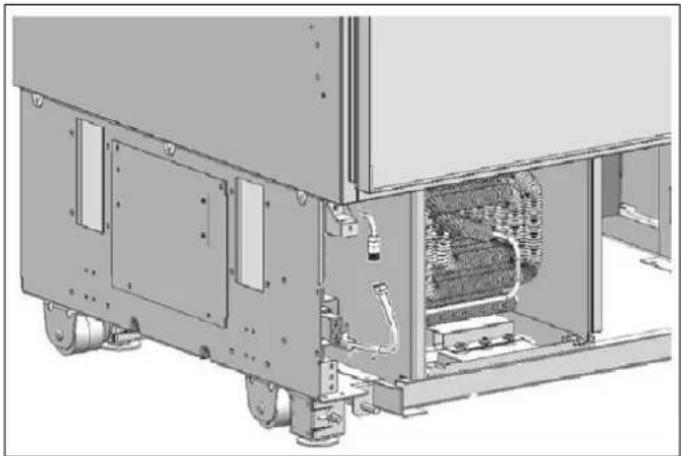

• Verwijder de 2 schroeven aan de zijkanten met een schroevendraaier om het onderste ventilatierooster te verwijderen. Afb. 24

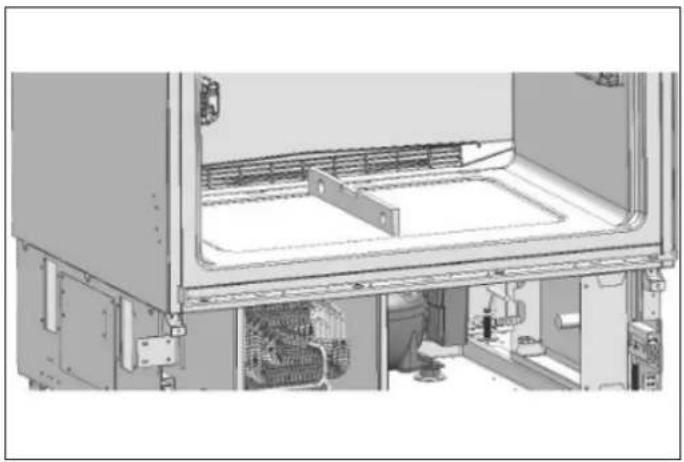

• Verwijder de 2 schroeven aan de zijkanten met een schroevendraaier om het bovenste ventilatierooster te verwijderen. Afb. 25 259INSTALLATIE-INSTRUCTIES

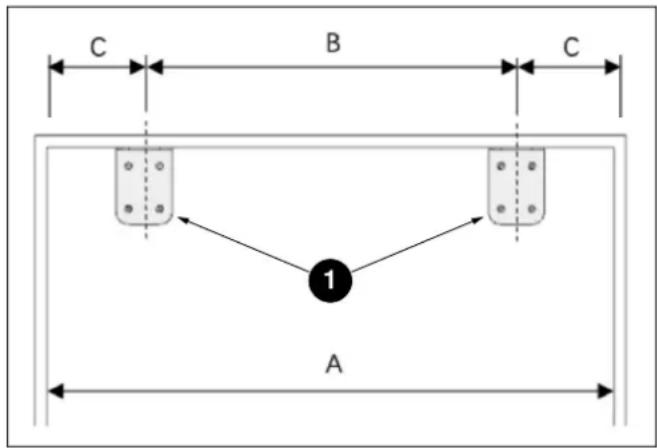

MONTAGE VAN MUURBEUGELS

WAARSCHUWING Als het apparaat niet aan de kast kan worden bevestigd (die op zijn beurt aan de muur moet worden vastgezet) om kantelen te voorkomen, gebruik dan de meegeleverde muurbeugels om te zorgen dat het apparaat niet kantelt. WAARSCHUWING Zorg ervoor dat er geen elektrische of wateraansluiting in de aangrenzende kasten zit waarin de bevestigingsschroeven worden geschroefd om de koelkast vast te zetten. WAARSCHUWING Vergeet niet de nodige beschermingsmiddelen te gebruiken bij het boren van gaten in de muur en het uitvoeren van de installatie.

• Gebruik een meetlint om de muur te markeren voor de installatie van de muurbeugels. Afb. 26

• Voor een zo veilig mogelijk installatie, gebruik een stud- finder om de muurbeugels vast te zetten in muurbalken. Als er geen balken aanwezig zijn op de juiste montageplaats, volgt u de onderstaande instructies. WAARSCHUWING Zorg er altijd voor dat er geen waterleidingen of elektrische circuits in het gebied worden geboord. Dit kan schade, letsel of de dood tot gevolg hebben.

• Gebruik een boor om gaten te maken voor wandankers (#3) op de gemarkeerde punten 7,9 mm (5/16″ Ø), 8 mm). Afb. 27 A. Ø 8 mm B. >62 mm

• Gebruik een hamer om de muurankers (3) te installeren als er geen balk aanwezig is. Afb. 28

• Monteer de muurbeugels (#2) op hun plaats, elk met 4 schroeven (#4). 261INSTALLATIE-INSTRUCTIES

• Gebruik beide (twee) beugels om ervoor te zorgen dat het apparaat veilig wordt ondersteund. Afb. 29 A. 4 mm (3/16″) B. 2130 mm (83 7/8″) C. 2134 mm (4″) OPMERKING Als u er niet zeker van bent dat de meegeleverde verbindingen en muurbeugels zo stevig aan de muur worden bevestigd als zou moeten, kunt u alternatieve blokkeermethoden gebruiken. Als er een kastpaneel achter de achterwand van de koelkast zit, zorg er dan voor dat het goed aan de muur is bevestigd. Hiervoor moet u zorgen dat de achterwand van het kastpaneel aan een muurbalk wordt bevestigd. Alternatieve blokkeermethoden: Als de muurbeugels niet goed kunnen worden bevestigd, moet u de onderstaande alternatieve methode gebruiken. Voor deze methode kunt u houten planken gebruiken om kantelen te voorkomen. Ze moeten worden aangebracht zoals weergegeven in de onderstaande afbeelding. Er mag geen ruimte zitten tussen het apparaat en de houten steun. De minimumafmetingen van de houten steun moeten 76 mm x 102 mm (3″ x 4″) zijn. De breedte van de steun moet gelijk zijn aan de ruimte waarin hij wordt aangebracht. Dit kan worden bereikt met één stuk hout van 102 mm x 102 mm (4″ x 4″) of twee stukken van 51 mm x 102 mm (2″ x 4″). De berekening van de blokkeringsdiepte is gebaseerd op een standaard nisdiepte. Als de diepte van de is groter is dan 610 mm (24″), zorg er dan voor dat de blokkering de achterkant van de koelkast aan de bovenkant met 51 mm (2″) overlapt. Plaats de houten steun, markeer de locatie op de achterwand, kies geschikte schroeven en bevestig deze stevig. WAARSCHUWING Het aantal en type schroeven of bevestigingsmiddelen dat voor het aanbrengen van houten blokken moet worden gebruikt, moet geschikt zijn om een veilige verbinding met de achterwand te waarborgen. Afb. 30 a 76 mm x 102 mm (3″ x 4″) A 2130 mm (83 7/8″)

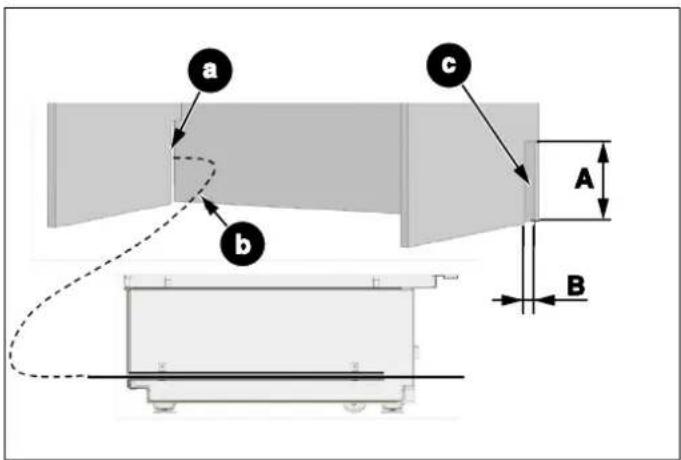

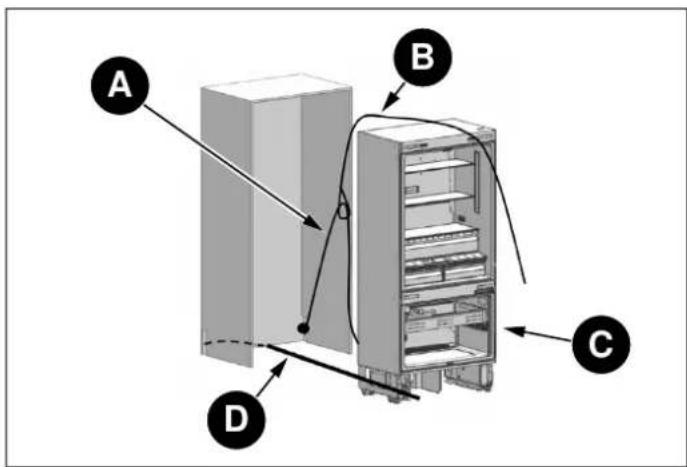

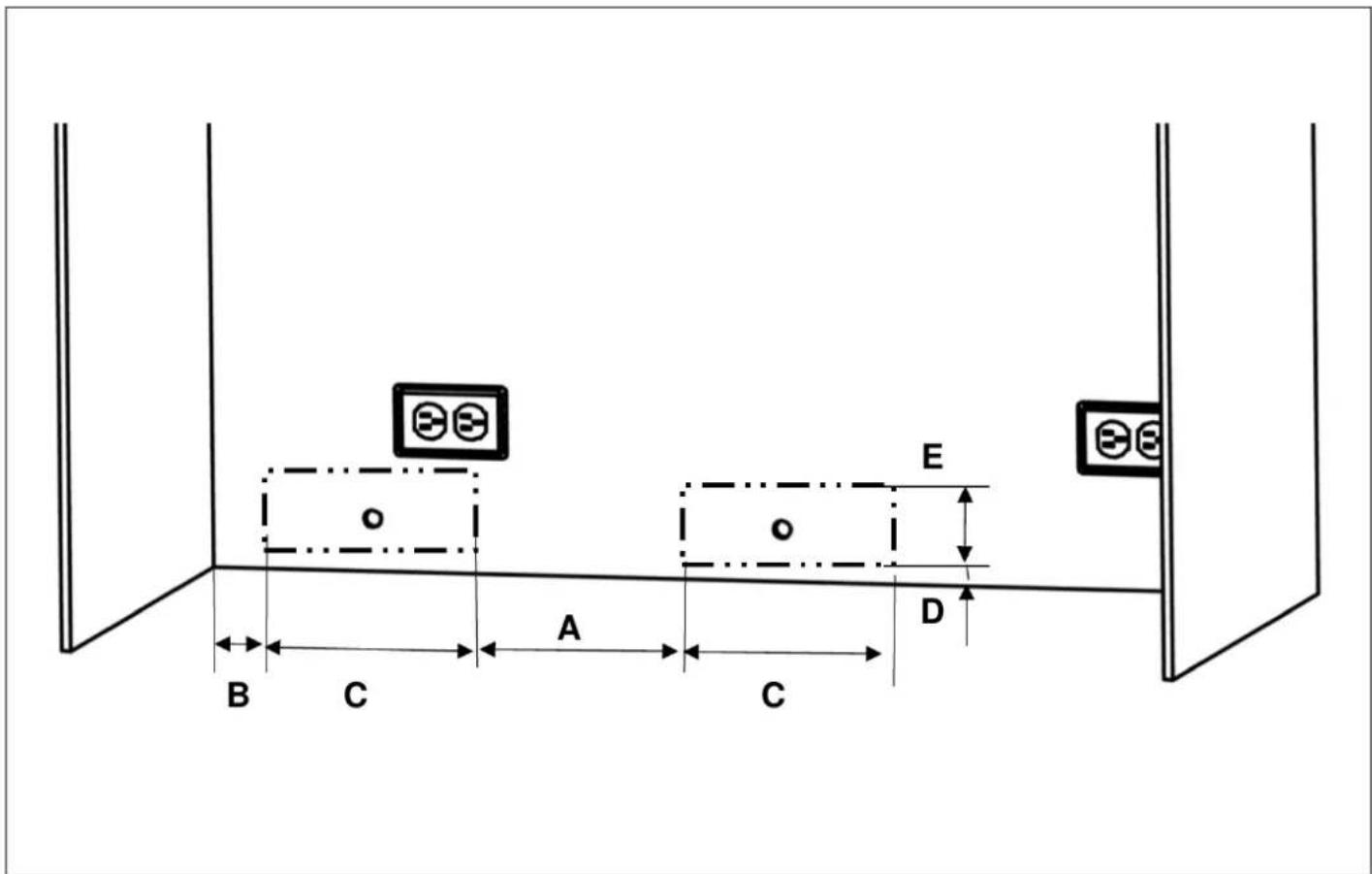

AANSLUITING VOORBEREIDEN Inspecteer alle wateraansluitingen op lekkage. Waterlekkage kan na verloop van tijd aanzienlijke schade veroorzaken. Het wordt aanbevolen een waterleiding van 6,4 mm (1/4″) te gebruiken met een minimumlengte van 1,5 meter (60″) met een vrouwelijke connector met schroefdraad van 6,4 mm (1/4″). Voordat u de installatie voltooit, zet u het water open om er zeker van te zijn dat er water stroomt en er geen lekken zijn. Er moet een connector met schroefdraad met een buitendiameter van 6,4 mm (1/4″) worden gebruikt om het uiteinde van de slang op het product aan te sluiten. Zorg dat de watertoevoerleiding niet gespannen staat en zorg voor een lengte van minimaal 254 mm (10″) vanaf de basis van de eenheid nadat deze in de nis is geïnstalleerd. Dit biedt enige speling voor aansluitingen en afstellingen indien nodig. Het product moet worden aangesloten op een 2-polig stopcontact op een eigen 15 A-circuit; de lokale elektrische en bouwvoorschriften moeten worden nageleefd. U kunt methode A of methode B hieronder kiezen om te voorkomen dat het netsnoer bekneld raakt.

• Methode A: Plaats de aansluitingen van de waterslang en de netvoeding aan de achterkant van de koelkast. Afb. 31

• A Plaats waterleiding

• Methode B: Plaats de aansluitingen voor de waterslang en de netvoeding aan de zijkanten van de uitsparing. Afb. 32 a. Openhouden voor waterleiding b. Waterslang c. Openhouden voor netsnoer A. 203 mm (8″) B. 51 mm (2″)

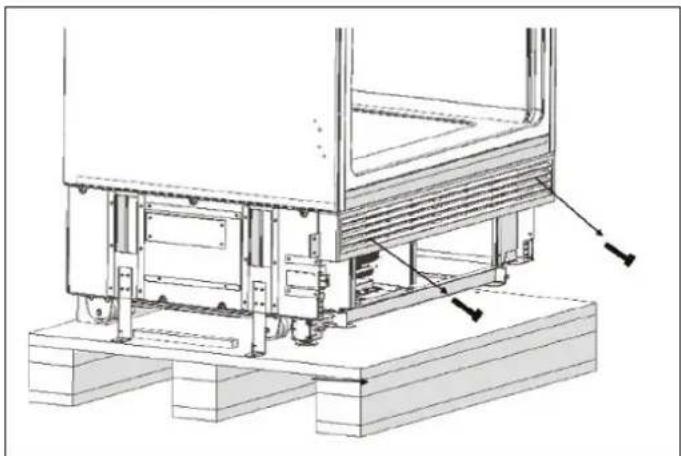

• Verwijder de beugels waarmee de koelkast aan de houten pallet bevestigd is zoals hieronder afgebeeld. Afb. 33

• Kantel de koelkast langzaam terug en verwijder hem van de pallet, maar let erop dat u de onderkant van het apparaat niet beschadigt. Bij het vervoeren van de unit moet de steekwagen altijd vanaf de zijkanten onder het apparaat worden gestoken, om te verzekeren dat de voeten van het apparaat op de basis van de dolly blijven staan. Afb. 34 OPMERKING Wees uiterst voorzichtig bij het verplaatsen van het apparaat, want de onderkant van de koelkast bevat onderdelen die cruciaal zijn voor de juiste werking. Schade aan deze onderdelen kan leiden tot slechte werking of mogelijk lekkage van condensaat en schade aan vloeren. OPGELET Vanaf dit punt bestaat er een groot risico op kantelen. U mag de deuren niet openen voordat het product in de kast is geplaatst. 264INSTALLATIE-INSTRUCTIES De koelkast in de kastnis plaatsen

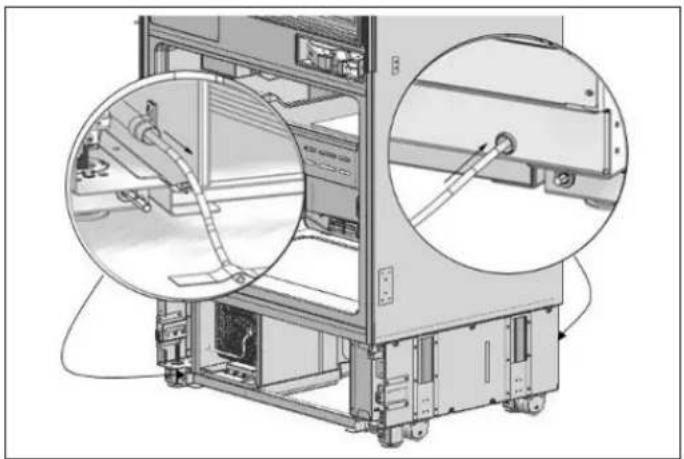

• Steek de watertoevoerslang in de kanaalopening aan de achterkant van het apparaat en trek hem door naar de voorkant ervan om ervoor te zorgen dat de wateraansluiting kan worden gemaakt zodra het apparaat in de nis is geïnstalleerd. Afb. 35 OPMERKING Gebruik de onderstaande methode om te voorkomen dat het snoer bekneld raakt. Afb. 36

• C Verplaats naar muur

• D Waterslang Sluit de stekker aan op het stopcontact. Schakel het apparaat in om na te gaan of het stroom krijgt. (Controleer of de lampen in het vriesvak aan of uit zijn om te zien of het product werkt). OPMERKING Bescherm de voorste randen van de kastruimte met afplaktape; als bescherming tegen beschadiging wanneer u het apparaat naar achteren in de nis duwt. Gebruik wat verpakkingstape om het overtollige netsnoer aan de achterkant van het apparaat vast te zetten, om te voorkomen dat het snoer tijdens de installatie vast komt te zitten onder het apparaat. OPMERKING De stekker van het apparaat moet na de installatie toegankelijk zijn. Als de stekker na de installatie niet toegankelijk is, moet de voeding een speciale stroomonderbreker hebben om de voeding met de hoofdschakelaar uit te kunnen schakelen. WAARSCHUWING

• Zorg ervoor dat het netsnoer niet bekneld raakt wanneer u het product plaatst.

• Duw het apparaat voorzichtig naar de kast om het te positioneren; het apparaat moet relatief gemakkelijk in de nis schuiven. Als u weerstand ondervindt bij het plaatsen van het apparaat in de kast:

• De vloer kan ongelijk zijn.

• De verstelbare voeten kunnen los zitten (zie de betreffende paragraaf om te leren hoe u de verstelbare voeten kunt aanpassen).

• U moet de deur van de vriezer tijdelijk bevestigen om het product uit te lijnen voordat u het plaatst. OPMERKING Gebruik de bovenrand van de koelkastdeuren en de vriezerdeuren om het apparaat in de nisopening uit te lijnen. De aanpassing van andere randen wordt uitgelegd op de volgende pagina's.

• D 5 mm (3/16″) De hoogte van de koelkast binnen de nis aanpassen

• Gebruik het mechanisme van de stelvoeten om het apparaat in de nis hoger of lager en horizontaal te zetten, zoals in het onderstaande diagram. WAARSCHUWING Zodra het apparaat in de nis is geduwd, verstelt u de voorste voeten eerst omhoog; dit verlaagt de kans dat het apparaat voorover kantelt tijdens de hoogteverstelling. De maximale hoogte die de verstelbare voeten kunnen bereiken is 40 mm (1 9/16″).

• B/C –Draai de stelstang rechtsom om de achterkant te heffen Voor elke 360 graden rotatie, gaan de voeten 1,5 mm (1/16″) omhoog. Wij raden aan om de voorste voeten 8 mm (5/16″) omhoog te zetten en de achterste voeten 7 mm (9/32″): draai de voorste voeten 5,5 slag rond en de achterste voeten 4,5 slag. 267INSTALLATIE-INSTRUCTIES Afb. 40

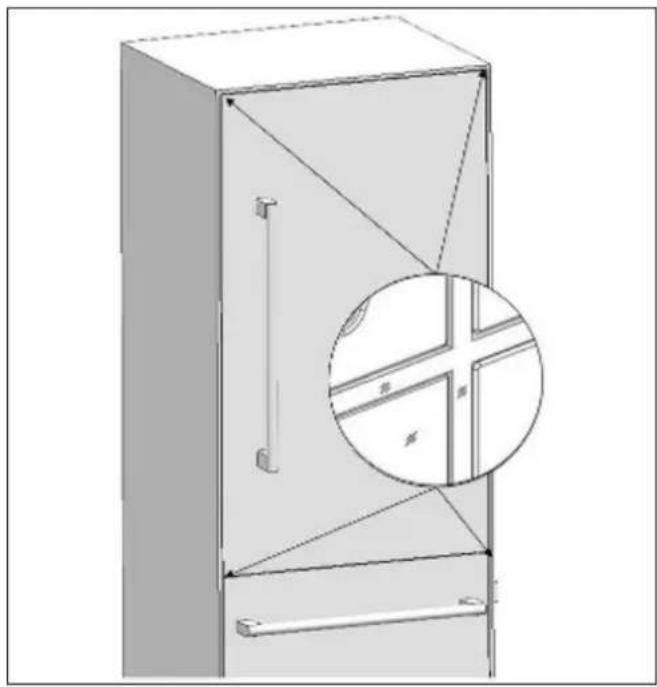

• Nadat u de stelvoeten hebt aangepast, controleert u of het apparaat vlak staat van links naar rechts en van achteren naar voren. Dit doet u door een waterpas op de bodem van het vriesvak te plaatsen (hiervoor moet de lade worden verwijderd). De koelkast aanpassen op basis van de kastnis

• Voor producten met meegeleverde roestvrijstalen paneeldeuren wordt de positie van het apparaat zo aangepast dat de deur en het kastoppervlak vlak zijn en een minimale afstand van 3,2 mm (1/8″) vanaf bedekkingspanelen en muren gewaarborgd is. Afb. 41

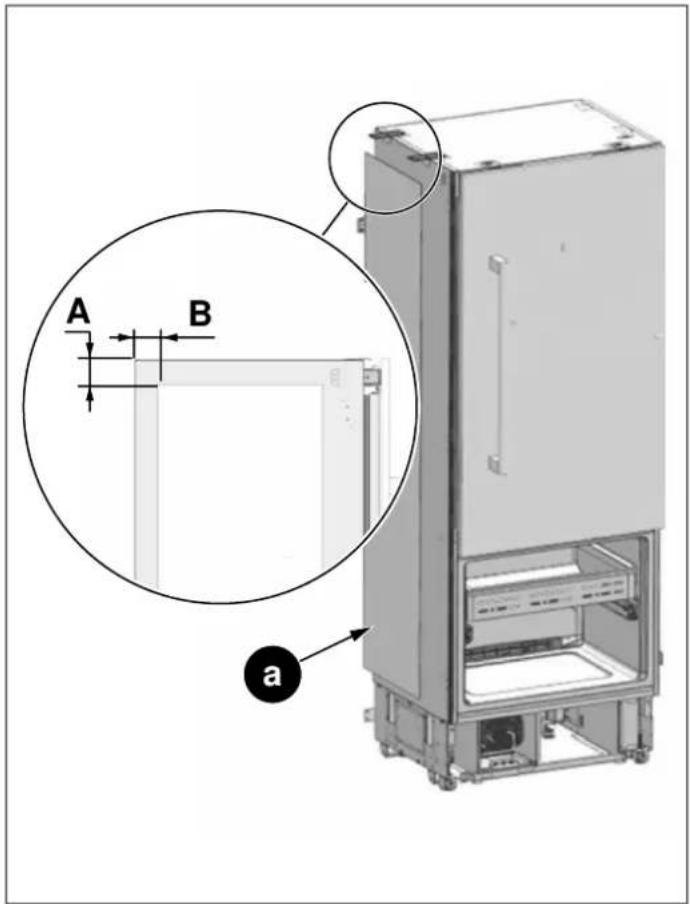

• Voor apparaten die kunnen worden bekleed met panelen, moet de koelkast worden geïnstalleerd op een diepte die rekening houdt met de dikte van het aangepaste bedekkingspaneel, om desgewenst een naadloze installatie te verzekeren. OPMERKING Het is belangrijk dat u de bovenrand van de vrieslade uitlijnt wanneer u het apparaat uitlijnt, aangezien de hoogte en positie ervan vast zijn. Alle andere panelen kunnen worden afgesteld met behulp van de afstelmechanismen die in de bevestigingsmaterialen zijn ingebouwd. Zoals hieronder wordt getoond, wordt er voor uw gemak een sjabloon voor de installatiediepte meegeleverd. 268INSTALLATIE-INSTRUCTIES Afb. 42

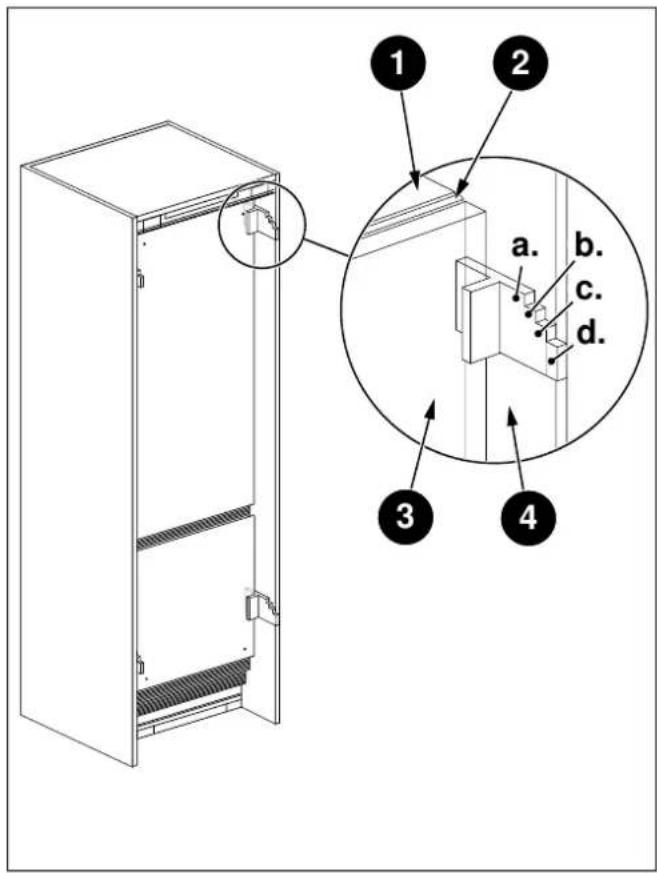

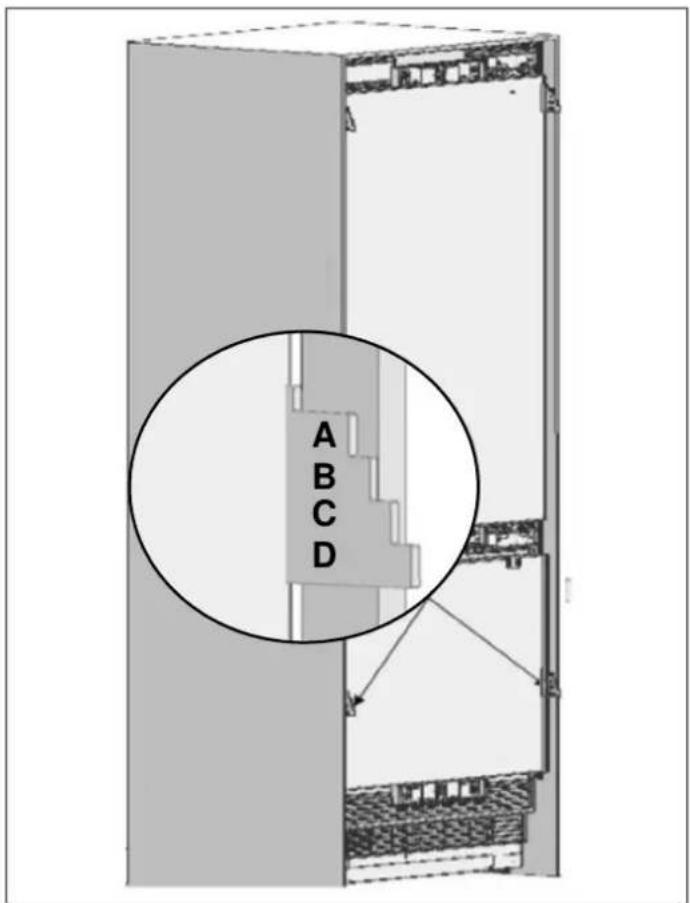

• De positie van het vlakstellingsonderdeel (5) moet aan de dikte van uw deurpaneel zijn aangepast. De vlakstelling kan aan 4 verschillende diktes van het deurpaneel worden aangepast. Afb. 43

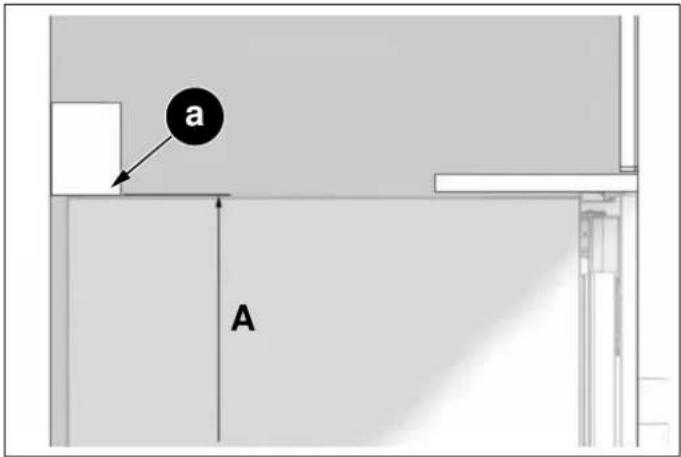

• d. 38 mm (1 1/2″) WAARSCHUWING Op het model French Door Bottom Mount RFD90S5FPNS/24 kunnen alleen panelen met een dikte tot 19 mm (3/4″) worden gemonteerd. OPMERKING De nis moet zo zijn ontworpen dat hij de vereiste minimumdiepte plus het dikkere deurpaneel kan onderbrengen, indien gewenst. Ongeacht de dikte van de deur, moeten de maximale paneelgewichten altijd in acht worden genomen, anders vervalt de productgarantie.

269INSTALLATIE-INSTRUCTIES OPMERKING De dikte van het extra roestvrijstalen paneel is 19 mm (3/4″).

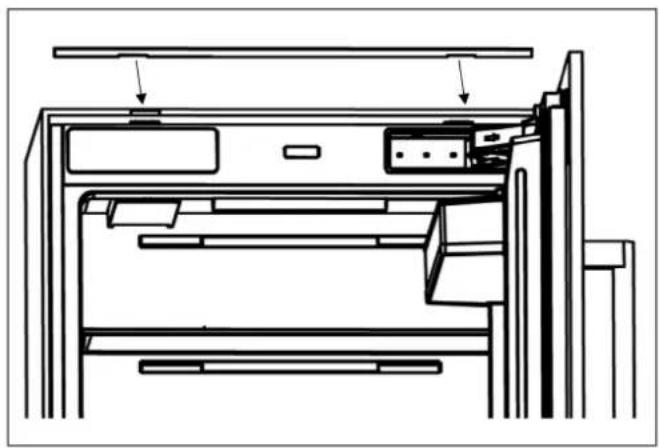

DE ZIJBEUGELS VASTSCHROEVEN

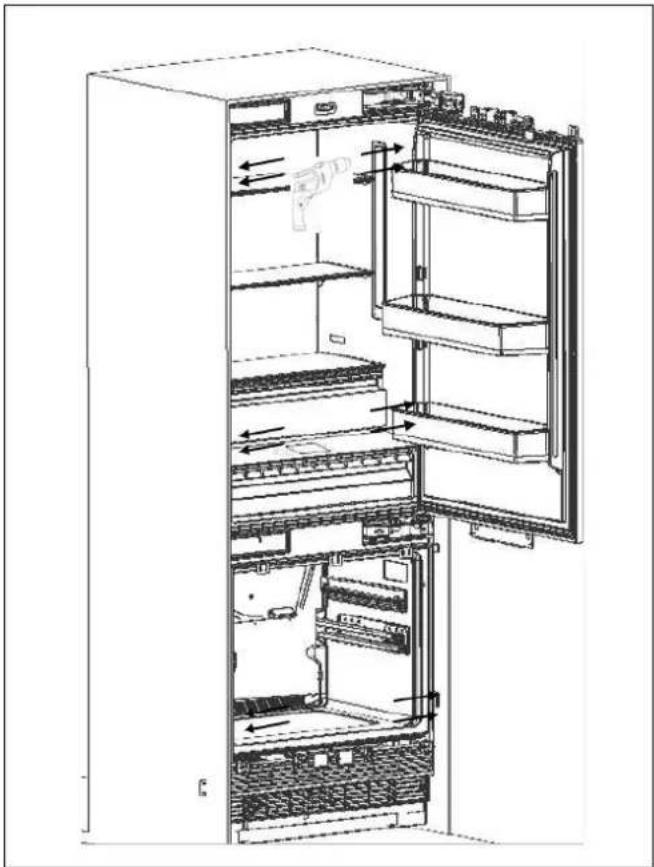

• Monteer de zijbeugels (#12) op het apparaat, 2 aan de bovenkant en 3 aan elke zijkant. Gebruik de schroeven (#11) om ze op hun plaats vast te draaien.

• Gebruik 16 lange schroeven (#13) om het apparaat aan de kast te bevestigen. WAARSCHUWING Voordat u de zijbeugels in de bedekkingspanelen schroeft, moet u nagaan of de schroef korter is dan de dikte van het bedekkingspaneel, anders kan de afgewerkte zijde beschadigd raken. Voordat u de beugels aan de zij- en bovenkanten gaat vastschroeven, moet u controleren of het apparaat is aangesloten op een stopcontact, of er water (indien van toepassing) naar het apparaat wordt gevoerd en of de wateraansluiting is getest op lekkage. Afb. 44 270INSTALLATIE-INSTRUCTIES OPMERKING Het boren van een geleidegat in het bedekkingspaneel aan de zijkant ter referentie kan het montageproces vergemakkelijken. Afb. 45

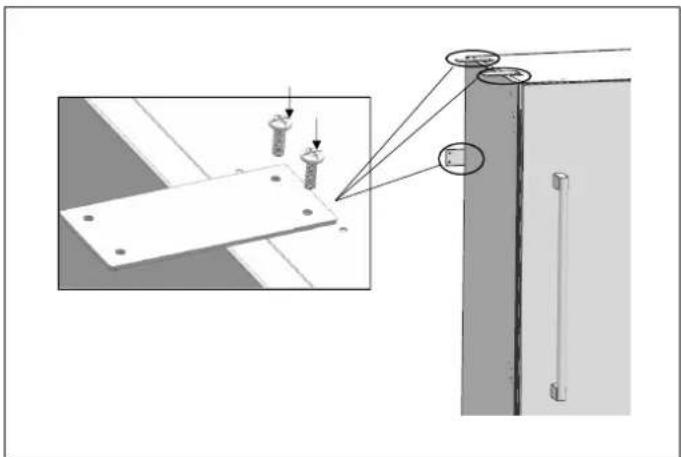

BEVESTIGING VAN DE BOVENSTE BEUGEL

• Bevestig de bovenste beugel met 4 schroeven (#13) aan de kast. OPMERKING Het boren van een geleidegat in het bedekkingspaneel aan de zijkant ter referentie kan het montageproces vergemakkelijken. Afb. 46 271INSTALLATIE-INSTRUCTIES

DE ONDERKAST INSTALLEREN

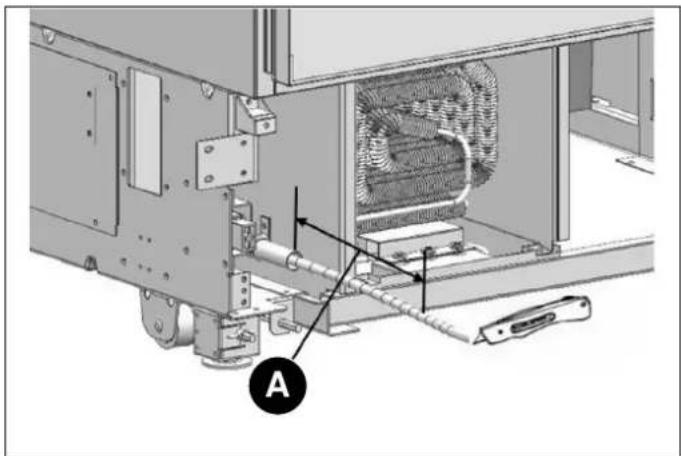

Voltooi de wateraansluiting

• Gebruik een cutter om de overtollige waterleiding af te snijden, maar houd voldoende lengte 254 mm (10″) om te zorgen voor een geleidelijke buiging en vrije aansluiting, zonder spanning of potentiële knikken in de toevoerleiding naar de verbinding. Afb. 47

• Gebruik 2 steeksleutels om zowel de slang die afkomstig is van waterleiding als de aansluiting op de kraan van de koelkast stevig te verbinden. WAARSCHUWING De slang die afkomstig is van de waterleiding moet uit één stuk bestaan. Gebruik geen verlengslangen. WAARSCHUWING Zorg ervoor dat de stroom is uitgeschakeld wanneer u de wateraansluiting van het apparaat tot stand brengt. WAARSCHUWING Bij het aansluiten van de waterslang moet de waterkraan dicht zijn. WAARSCHUWING Het wordt aanbevolen de waterkraan toegankelijk te houden na de installatie van het product. WAARSCHUWING De druk van het watersysteem moet tussen 1,7-5,5 bar (25-80 psi) liggen. OPMERKING Zodra de aansluiting is voltooid, moet u de waterkraan openen en controleren of er geen lekkage is. OPMERKING Het apparaat is voorzien van een wateraansluiting met messing knelkoppeling. Afb. 48

• Gebruik 2 schroeven om de component van de bovenste ventilatieopening te bevestigen. Afb. 49

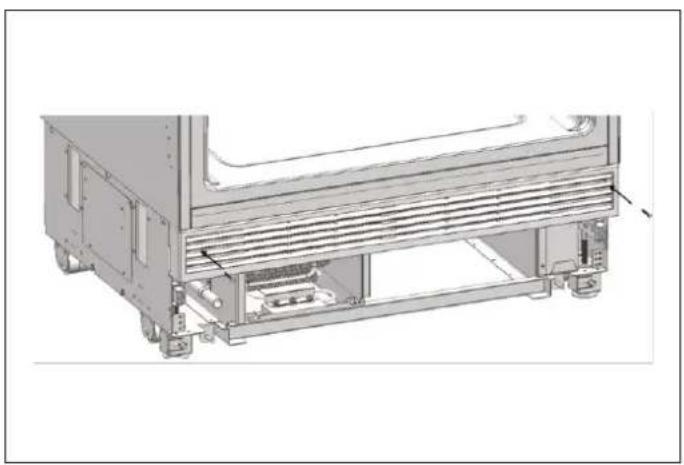

Zet de component voor de onderste ventilatieopening vast met 2 schroeven. Afb. 50 OPMERKING Het onderste rooster kan worden aangepast aan de kastplint door het maximaal 23 mm (15/16″) naar voren of naar achteren te verplaatsen. Bovendien kan een bij de kast passend stuk sierpaneel worden aangebracht op het onderste rooster, op voorwaarde dat de ventilatieroosters en de luchtstroom niet worden belemmerd. 273INSTALLATIE-INSTRUCTIES

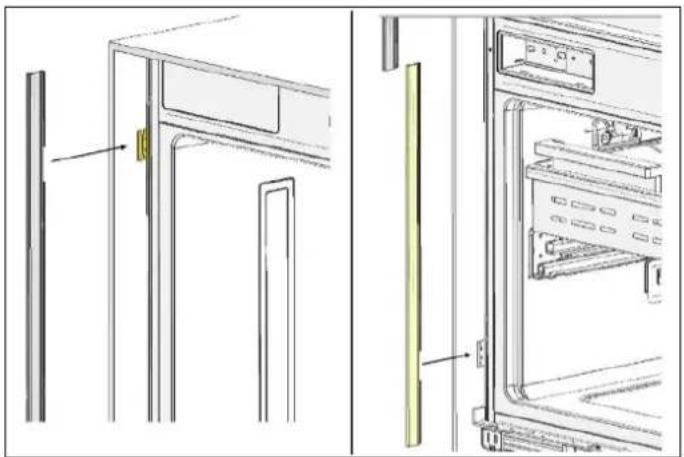

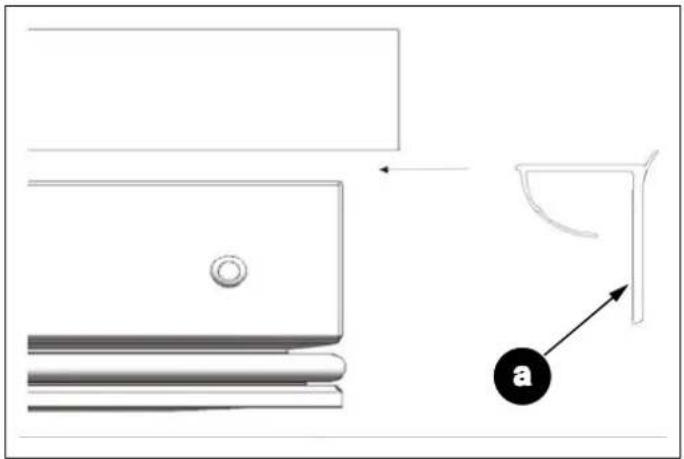

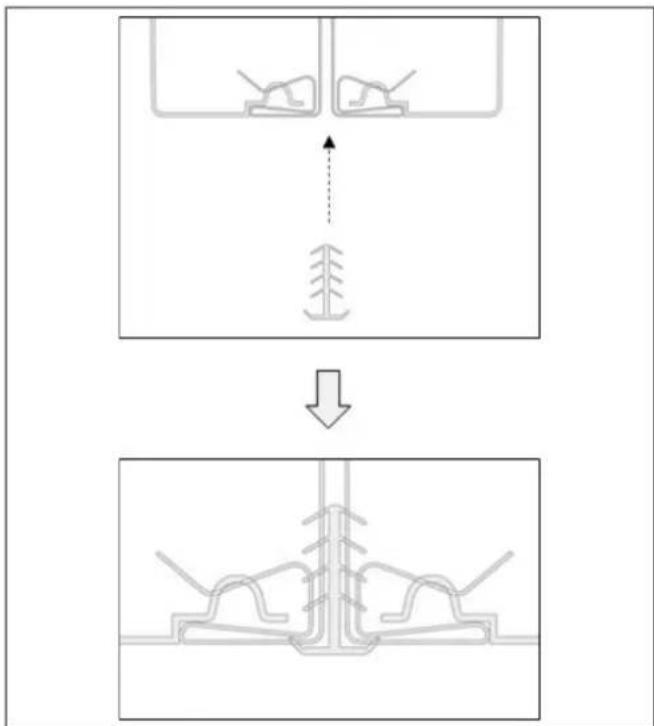

• De decoratieve zijafwerking is van zacht plastic materiaal met een getand uiteinde dat bedoeld is om tussen het bedekkingspaneel en het apparaat zelf (1) te worden geplaatst, op de rechter/linker verbindingsbeugels. Het kan nodig zijn om de decoratieve stukken enigszins bij te werken rondom de beugels; de dikte van het getande uiteinde moet mogelijk ook worden bijgesneden, afhankelijk van de breedte van de ruimte tussen de zijkant en het bedekkingspaneel. Afb. 51

• Druk de afgewerkte afwerking (#4) op de bovenste verbindingsbeugel. Afb. 52 274INSTALLATIE-INSTRUCTIES

INSTALLATIE EN VOORBEREIDING

BEDEKKINGSPANEEL Dit deel bevat informatie over het voorbereiden van dekastdeuren en bevestiging ervan aan het product. WAARSCHUWING De maximale gewichten van de panelen die aan het apparaat mogen worden gemonteerd, zijn als volgt:

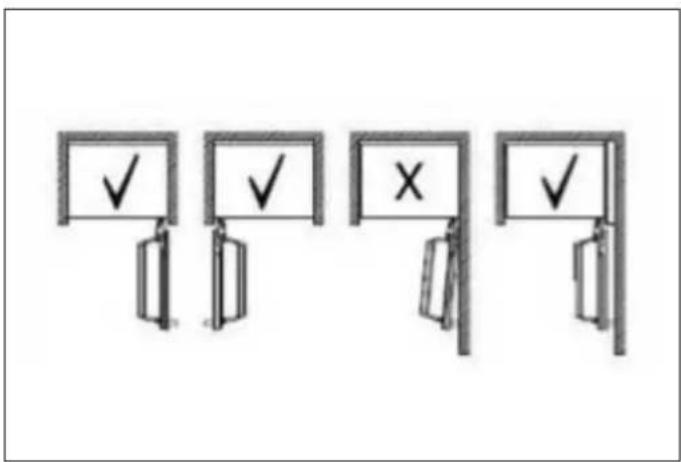

De deur van uw koelkast kan maximaal open tot 115°. Als u wilt dat de deuren zo ver open gaan, kunt u kiezen uit de diktes die in de bovenstaande afbeelding worden getoond. Voor alle 2-deurs Bottom Mount koelkasten. Voor de 3- deurs French Door Bottom Mount is de enige beschikbare dikte 19 mm (3/4″). WAARSCHUWING Als de dikte van de deur groter is dan 38 mm (1 1/2″), mag de deur niet meer dan 90° worden geopend. U moet dan een aanslagpen op het scharnier gebruiken. Er wordt een aanslagpen (#6) meegeleverd met het apparaat om indien nodig te voorkomen dat de deur verder open gaat dan 90°; de pen kan op het scharnier worden gemonteerd. De spelingen in de deurdikte bij het gebruik van de aanslagpen zijn aangegeven in het schema hieronder. Afb. 54 276INSTALLATIE-INSTRUCTIES Afb. 55

VAN BEDEKKINGSPANELEN VERWIJDEREN

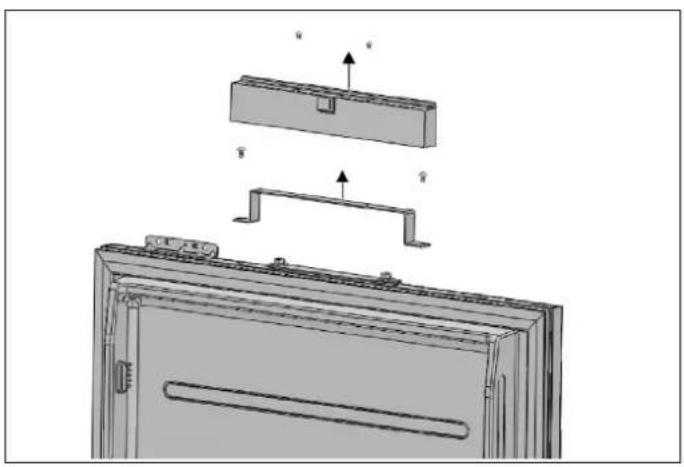

• Verwijder de bovenste schroeven om de bovenste bedekking te verwijderen. Afb. 56 WAARSCHUWING Er zit een magneet op de ophangbeugel van de bedekkingsdeur. Dit is een functioneel onderdeel voor de werking van het product, omdat het de reed- schakelaar activeert als de deur open is. Zorg ervoor dat de bedekkingen niet worden verwisseld; plaats ze terug op dezelfde beugel als waarvan ze verwijderd zijn. De magneet mag niet worden verwisseld met de onderste afdekking.

• Verwijder de twee schroeven om de ophangbeugel voor de afdekking van het onderste mechanisme te verwijderen. Afb. 57 278INSTALLATIE-INSTRUCTIES

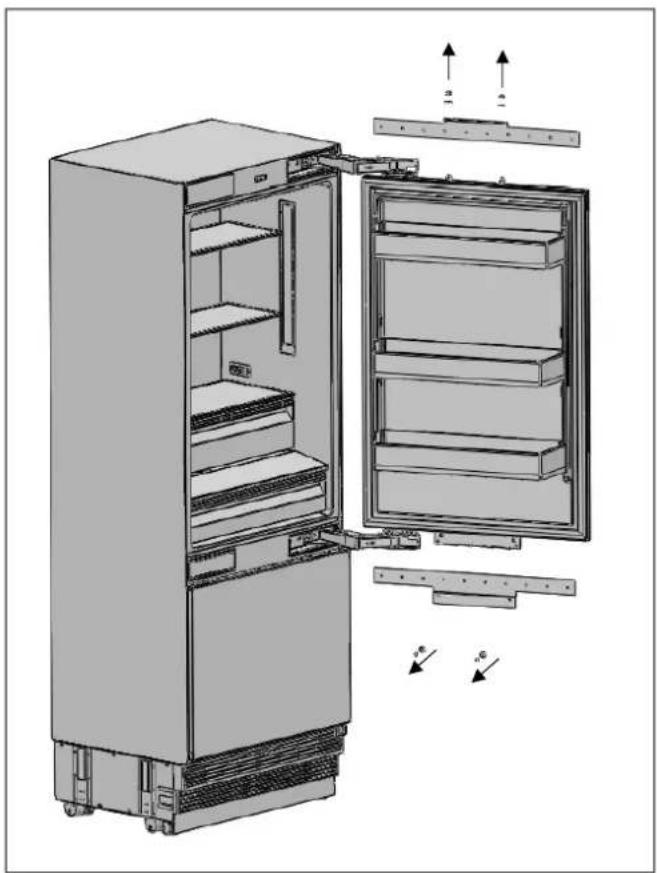

DE PANEELBEUGELS VERWIJDEREN

• Verwijder de bovenste en onderste verstelbare paneelbevestigingsbeugels van de afstelmechanismen van het deurpaneel, zoals hieronder afgebeeld. Afb. 58 Afb. 59

• Verwijder de afdekkingen voor de paneelafstelmechanismen aan de onderkant van de vriezerdeur samen met de paneelbevestigingsbeugels. 279INSTALLATIE-INSTRUCTIES

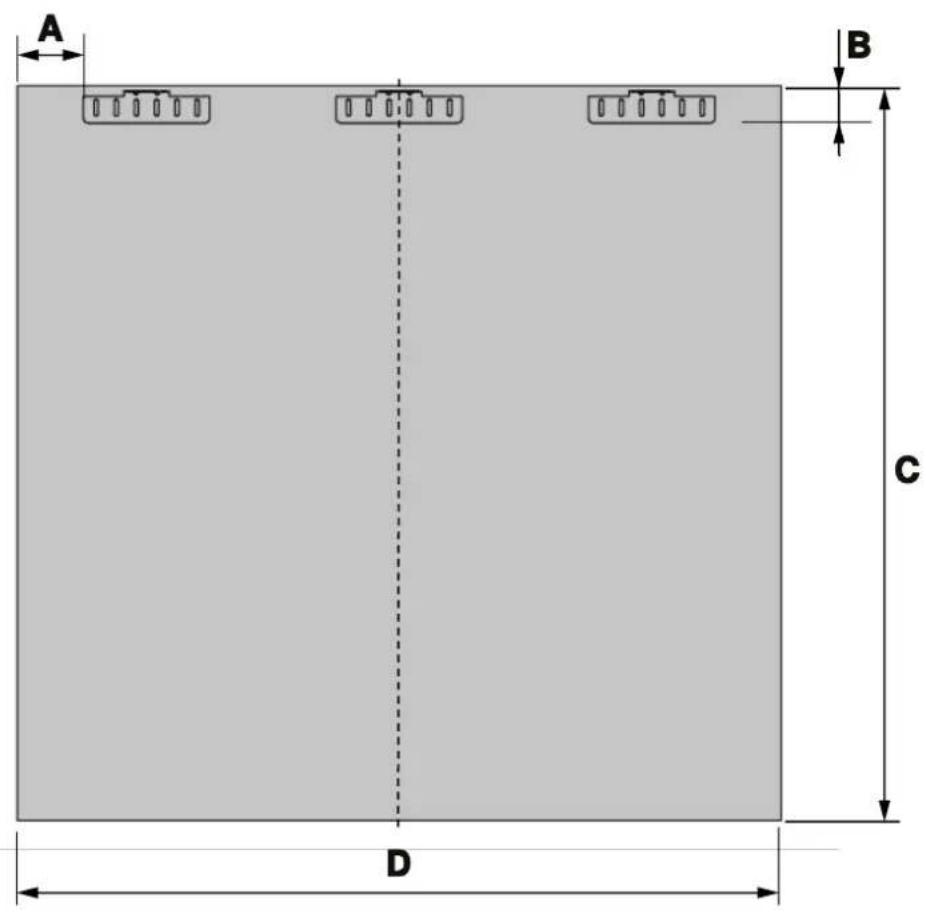

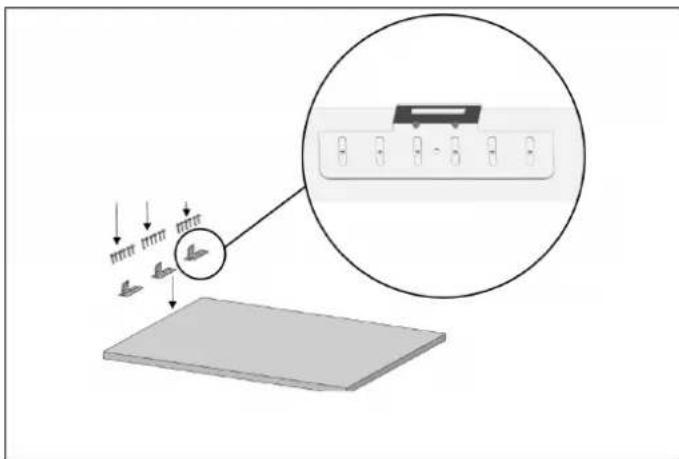

DE BEDEKKINGSPANELEN VOORBEREIDEN

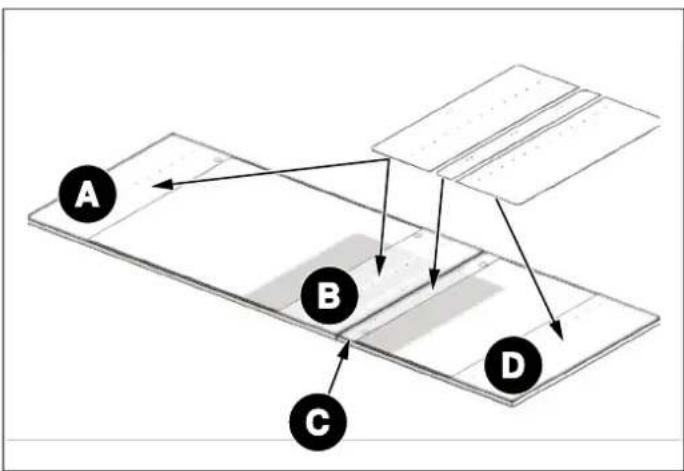

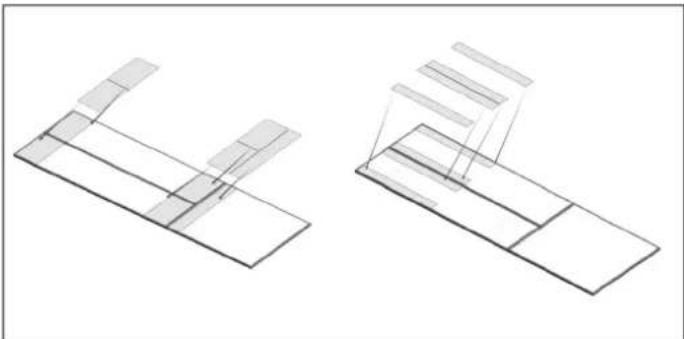

OPMERKING Bij het markeren kunt u de voorbereidingssjabloon van het deurpaneel/ladepaneel gebruiken die bij het product is geleverd. Afb. 60A. Vers voedsel bovenB. Vers voedsel onderC. Vriezer bovenD. Vriezer onderAfb. 61 WAARSCHUWING De bevestigingsgaten voor de handgreep moeten worden aangepast op basis van de handgrepen die in het keukenontwerp zijn gebruikt. WAARSCHUWING De deurdikte moet minimaal 16 mm (5/8″) zijn. WAARSCHUWING Op het model French Door Bottom Mount RFD90S5FPNS/24 kunnen alleen panelen met een dikte tot 19 mm (3/4″) worden gemonteerd.

• Om schade aan het afgewerkte oppervlak van het paneel te voorkomen, gebruikt u schroeven die geschikt zijn voor de dikte van het deurpaneel.

• Installeer de ophangbeugels met behulp van de schroef meubeldeur- ophangbeugels (#18). Het meegeleverde sjabloon voor voorbereiding van de meubeldeur (#1) kan worden gebruikt om het deurpaneel en de beugels met elkaar uit te lijnen. Gebruik 4 schroeven (#22) en 2 bevestigingsijzers (#21) om de zijkanten van elk deurpaneel van de RFD90S5FPNS/24 koelkast vast te zetten. De ophangplaat van de koelkastdeur en het bovenste mechanisme van de koelkastdeur moeten zich bovenaan de deur bevinden. Bevestig de deurgreep aan het bovenste deurpaneel voordat u het paneel aan de koelkast monteert. Gebruik bevestigingsmiddelen voor de handgreep die zorgen voor een goede verbinding met het paneel en die vlak tegen de achterkant van het bedekkingspaneel liggen of er in ieder geval niet uitsteken. Hiervoor moet de bevestigingsmiddelen van de handgreep mogelijk in de achterkant van het paneel worden verzonken, zoals hieronder is weergegeven. Ook de bevestigingsschroeven van de deurgreep mogen niet uitsteken. Afb. 64 RFD90S5FPNS/24 Afb. 65 RBM90S5FPNS / RBM75S5FPNS Monteer de handgreep van de koelkastdeur. De bevestigingsschroeven van de deurhandgreep mogen niet uitsteken. Afb. 66 WAARSCHUWING De bevestigingsgaten voor de handgreep moeten worden aangepast op basis van de handgrepen die in het keukenontwerp zijn gebruikt. WAARSCHUWING De deurdikte moet minimaal 16 mm (5/8″) zijn. WAARSCHUWING Op het model French Door Bottom Mount RFD90S5FPNS/24 kunnen alleen panelen met een dikte tot 19 mm (3/4″) worden gemonteerd. 282INSTALLATIE-INSTRUCTIES WAARSCHUWING Gebruik schroeven die geschikt zijn voor de deurdikte om schade aan het afgewerkte oppervlak van het paneel te voorkomen.

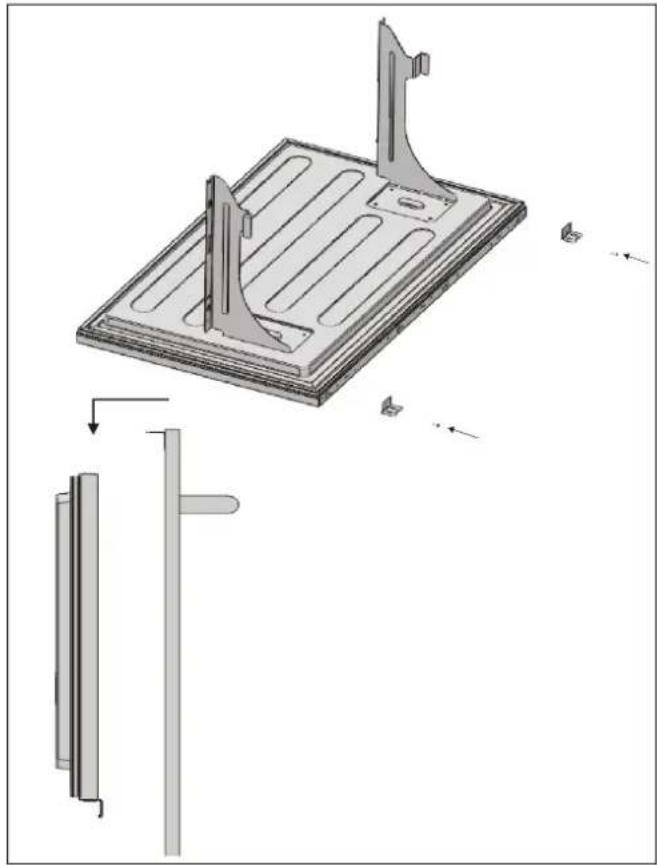

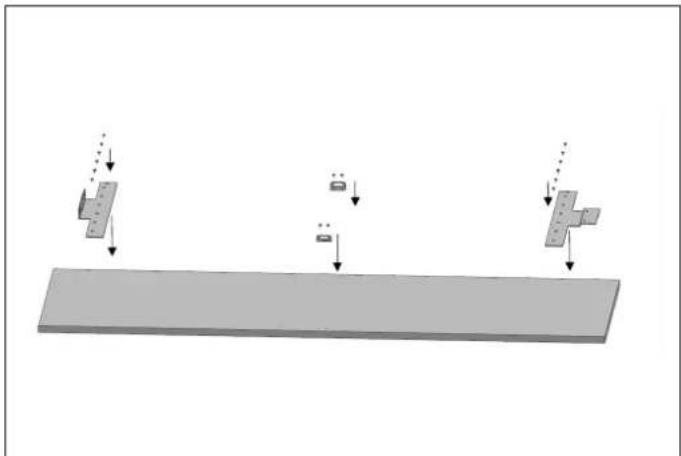

• Bevestig de 3 metalen "L"-vormige ophangbeugels (#9) van de vriezerdeur met 6 schroeven (#10) en 1 schroef (#8) elk. Afb. 67

283INSTALLATIE-INSTRUCTIES Het meegeleverde sjabloon voor voorbereiding van de meubeldeur (#1) kan worden gebruikt om het deurpaneel en de beugels met elkaar uit te lijnen. Afb. 68 WAARSCHUWING U moet schroeven gebruiken die geschikt zijn voor de dikte van het deurpaneel. Installeer de ophangbeugels met behulp van de schroef meubeldeur- ophangbeugels (#18). U kunt ook de sjabloon voor voorbereiding van de meubeldeur (#1) gebruiken die bij het product is geleverd om deze onderdelen uit te lijnen. Het wordt aanbevolen deze sjabloon te bewaren voor toekomstig gebruik. Bevestig de ophangbeugels van de vriezerdeur (#9) met 6 schroeven (#18) elk.

• Bevestig de deurgreep aan het paneel voordat u het paneel op de vriezer monteert. Gebruik bevestigingsmiddelen voor de handgreep die zorgen voor een goede verbinding met het paneel en die vlak tegen de achterkant van het bedekkingspaneel liggen of er in ieder geval niet uitsteken. Mogelijk moet u de bevestigingsmiddelen van de handgreep in de achterkant van het paneel verzinken. Ook de bevestigingsschroeven van de deurgreep mogen niet uitsteken. Afb. 69

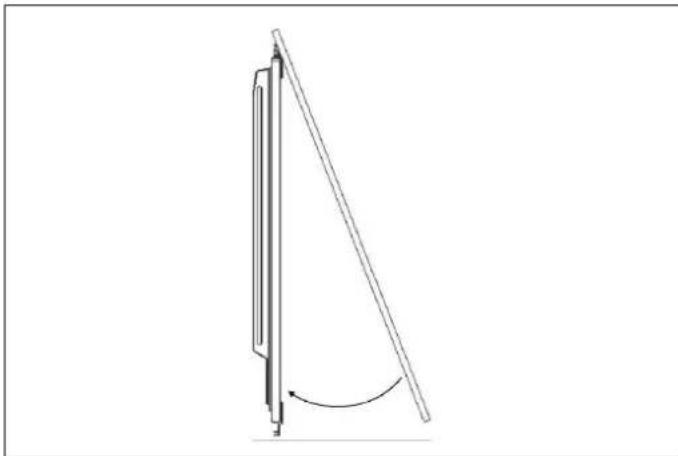

Bevestig de meubeldeur op de koelkast door hem iets in diagonale stand te kantelen. Afb. 70 284INSTALLATIE-INSTRUCTIES

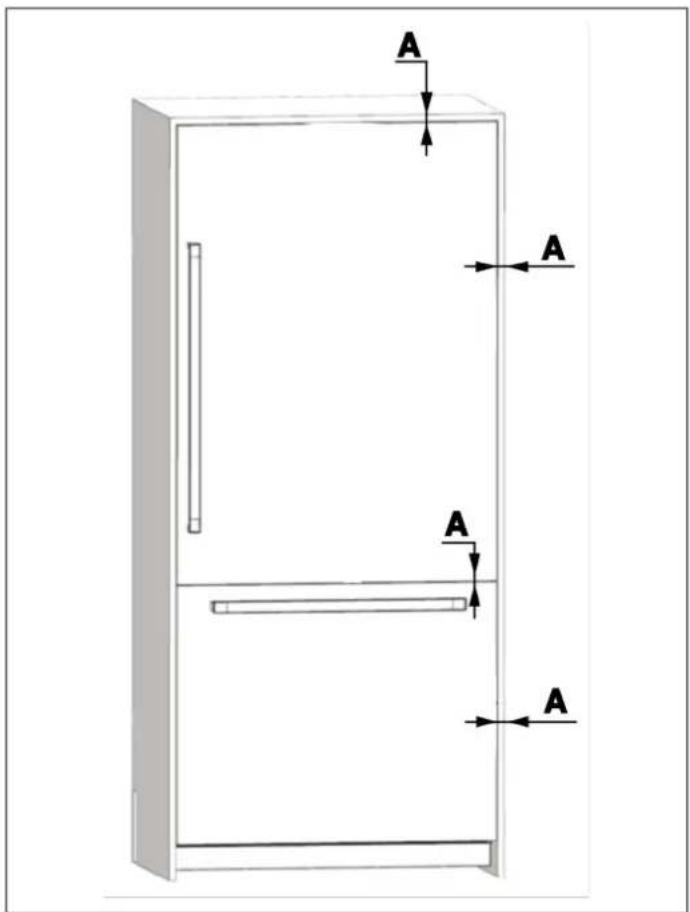

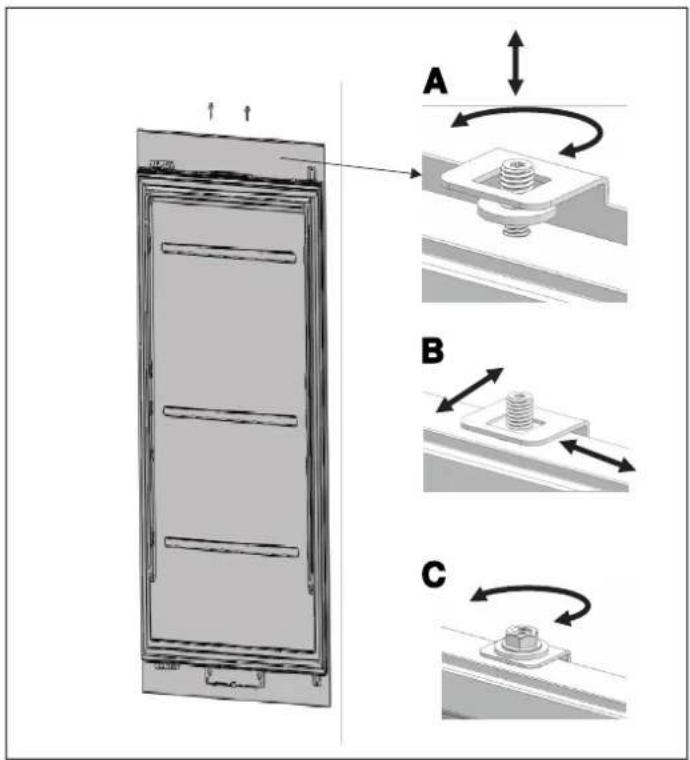

• Het aangepaste paneel voor de koelkast moet met de aangrenzende kastdeuren zijn uitgelijnd. Hiervoor moet het met twee bevestigingsbouten in 3D- richting worden afgesteld. Controleer eerst de positie van de koelkastdeur ten opzichte van de keukenkasten. De afstand tussen de deur en de aangrenzende kasten moet 3 mm (1/8″), mits de deurafmetingen juist zijn. Nu kan de deur aan deze afstand worden aangepast. Afb. 71

• B Naar voor en naar achter/naar links en naar rechts

• C Naar voor en naar achter

• Gebruik de deurbevestigingsbeugel met 1 schroef (item #15) om de deur te bevestigen.

• Gebruik 2 schroeven (item #17) om de meubeldeur vast te zetten Afb. 74 WAARSCHUWING Er zit een magneet op de bovenste ophangbeugel van de bedekkingsdeur. WAARSCHUWING Dit is een functioneel onderdeel voor het gebruik van het product. WAARSCHUWING Hij mag niet worden verward met de onderste bedekking.

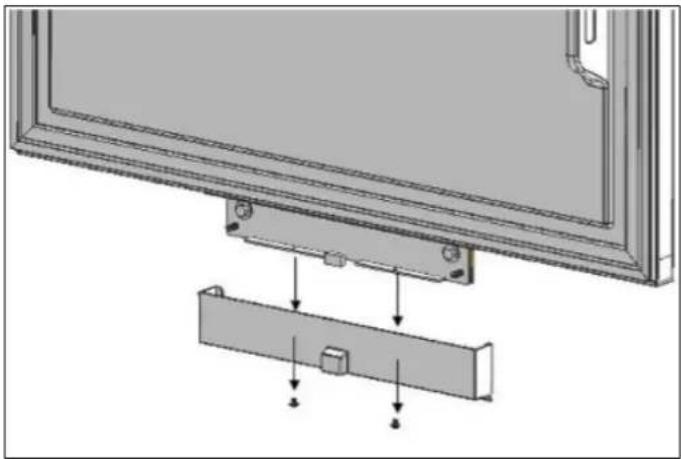

• Klem de afdekking vast op de meubeldeurbeugel (#14). Afb. 75

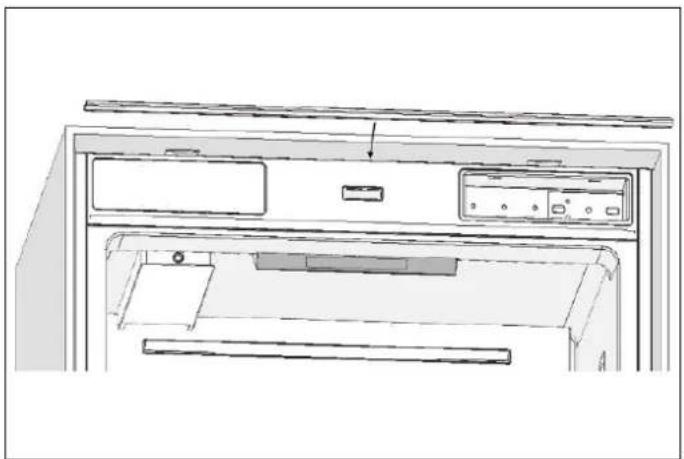

• Bevestig en schroef de bovenste/onderste sierafdekking vast. Afb. 76 286INSTALLATIE-INSTRUCTIES Afb. 77 Zet de bevestigingsijzers (#21) vast op de zijkant van de deur met behulp van schroeven (#19) en ringen (#20).

• Bevestig de deur-op-deur verbindingsbeugel (item #16) aan de onderkant van de deur met de schroef van de bevestigingsbeugel (item #15) Afb. 78

• Lijn de meubeldeur voor de vrieslade uit met het stelstuk (#7). 287INSTALLATIE-INSTRUCTIES

• Zet de drie ophangbeugels van de vriezerdeur (#9) vast met een schroef (#8) en een vulring (#8-1) elk. Afb. 79

• Gebruik 2 schroeven (item #17) om de meubeldeur vast te zetten. Afb. 80

• Klem de afdekking vast op de meubeldeurbeugel (item #14). Afb. 81

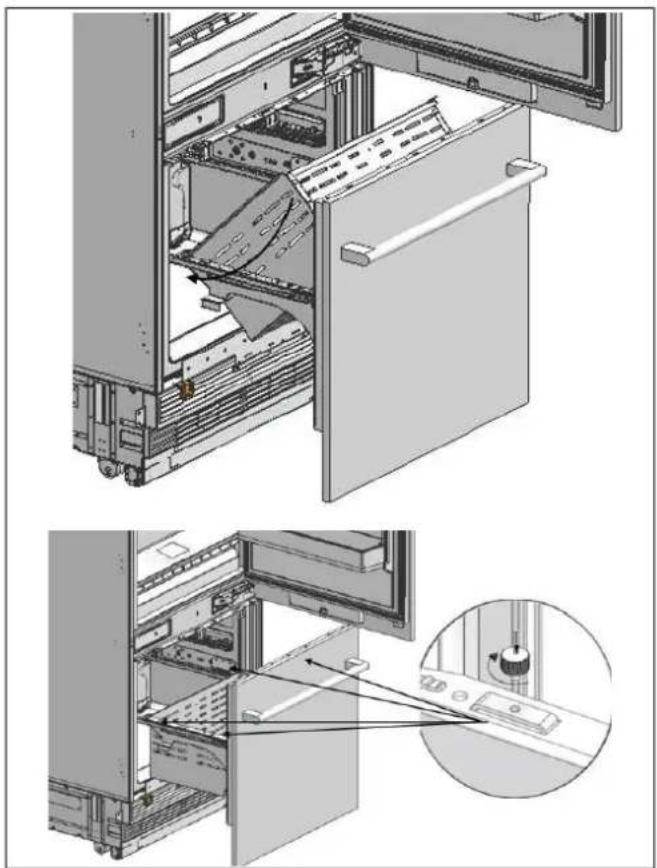

• Monteer de meubeldeur van de vriezer op de rails. Afb. 82 288INSTALLATIE-INSTRUCTIES

• Bevestig de meubeldeur van de vriezer met 2 schroeven op de rails. Afb. 83

• Plaats de lade op de rail en haal de schroeven aan Afb. 84

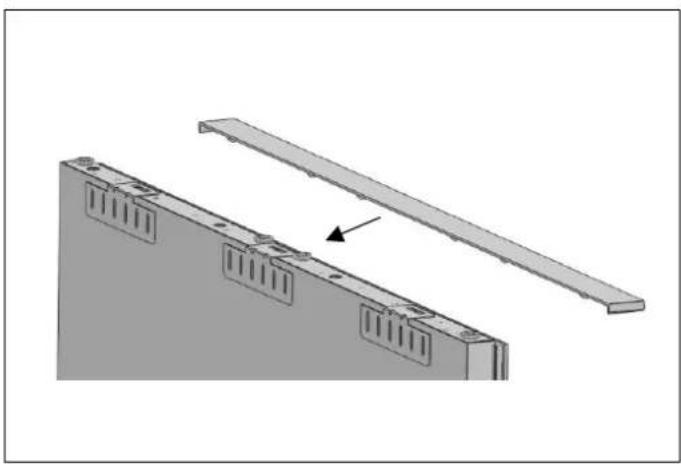

• Bevestig de afdekking aan de bovenkant van de vriezerdeur (item #5) met de lipjes. Afb. 85 289INSTALLATIE-INSTRUCTIES

DE INSTALLATIE VOLTOOIEN

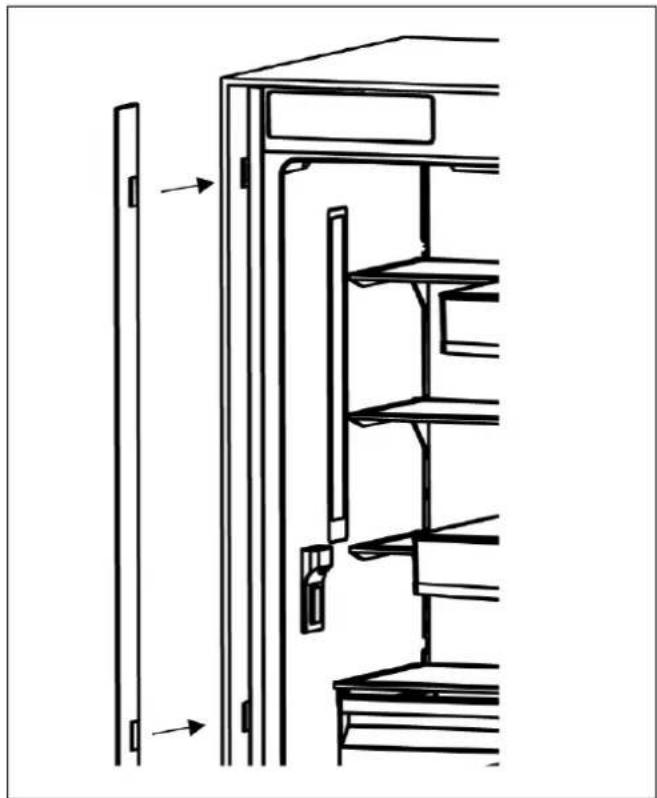

Bevestig de zijdeurafdichtingen (#2 en #3) om de installatie te voltooien. Afb. 86 Verwijder het dubbelzijdige tape-papier alvorens de onderdelen te bevestigen. Afb. 87

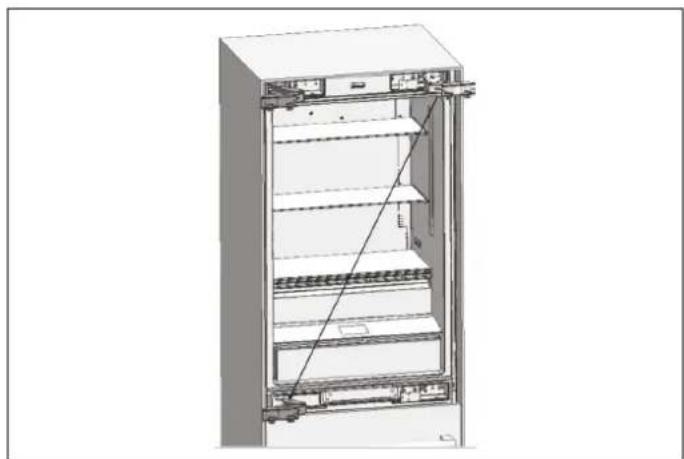

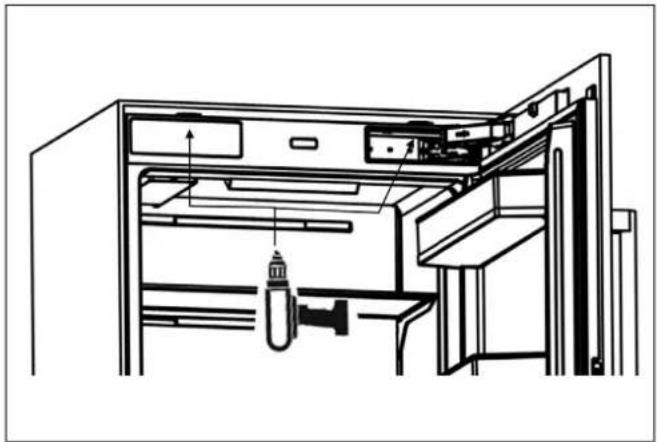

• Gebruik een boor om de spanning van de bovenste en onderste scharnieren van de koelkastdeur aan te passen. Breng de stelschroef van het scharnier in stand “I” vanuit stand “O”. Afb. 88 WAARSCHUWING De deur moet tijdens deze afstelling volledig geopend zijn. WAARSCHUWING De spanning van het scharnier mag pas worden afgesteld nadat het deurpaneel is afgesteld.

• Stel het spanningsniveau van het scharnier in op "0". Afb. 89 OPGELET Als u het scharnier niet op “0” zet voordat u verdergaat met de montage, kan dit letsel tot gevolg hebben.

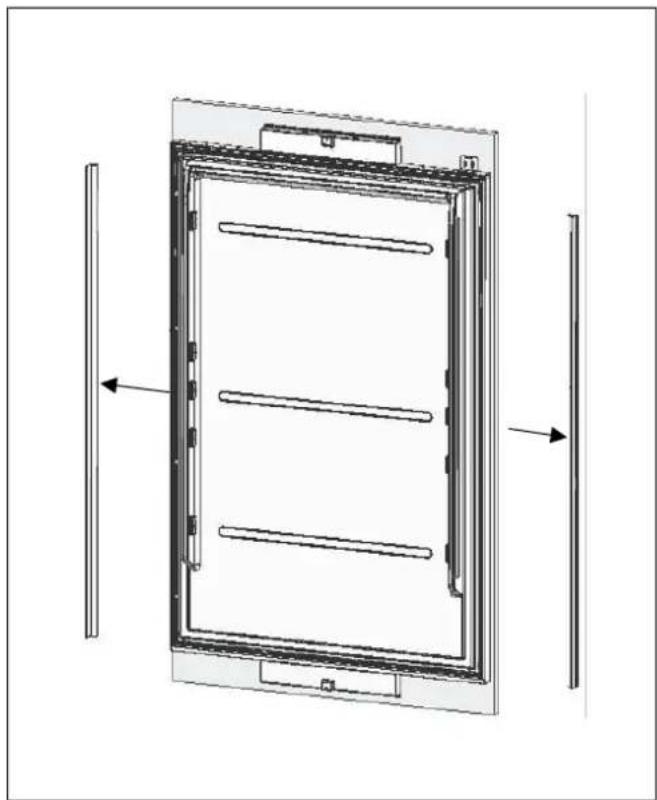

• Verwijder de afdichtingen aan de zijkanten. Afb. 90

• Draai de 2 schroeven in de afdekking aan de bovenkant van de koelkastdeur los en verwijder deze. Afb. 91

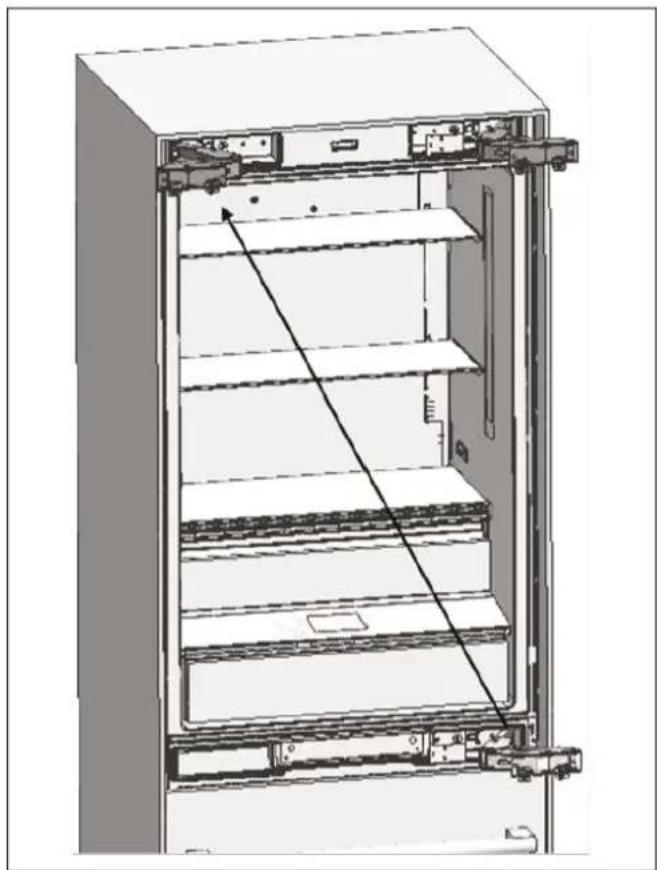

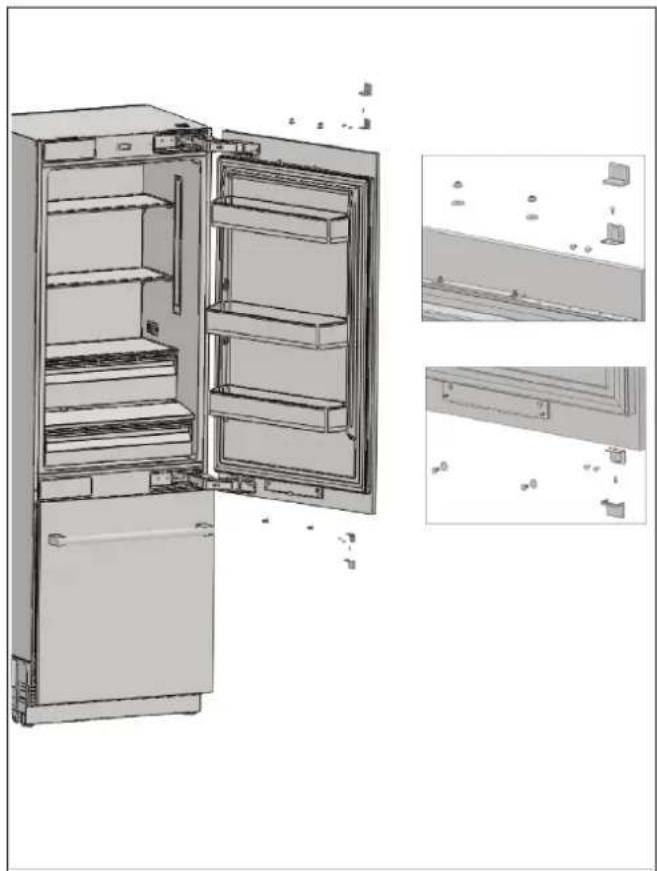

291DE DEUROPENING OMKEREN

• Draai de 2 schroeven in de afdekking aan de onderkant van de koelkastdeur los en verwijder deze. Afb. 92

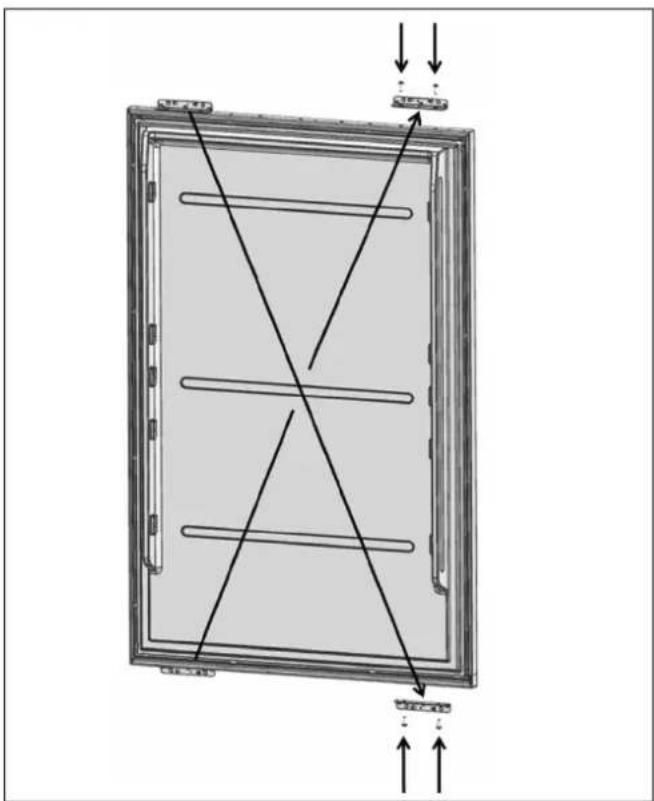

• Verwijder de schroeven van de beugel aan de onder- en bovenkant uit de koelkast. Afb. 93 RBM90S5FPNS / RBM75S5FPNS

292DE DEUROPENING OMKEREN

Afb. 94 RFD90S5FPNS/24 'French doors' zijn niet omkeerbaar. De onderstaande stappen geven de procedure aan die moet worden gevolgd als het nodig is om de panelen te verwijderen

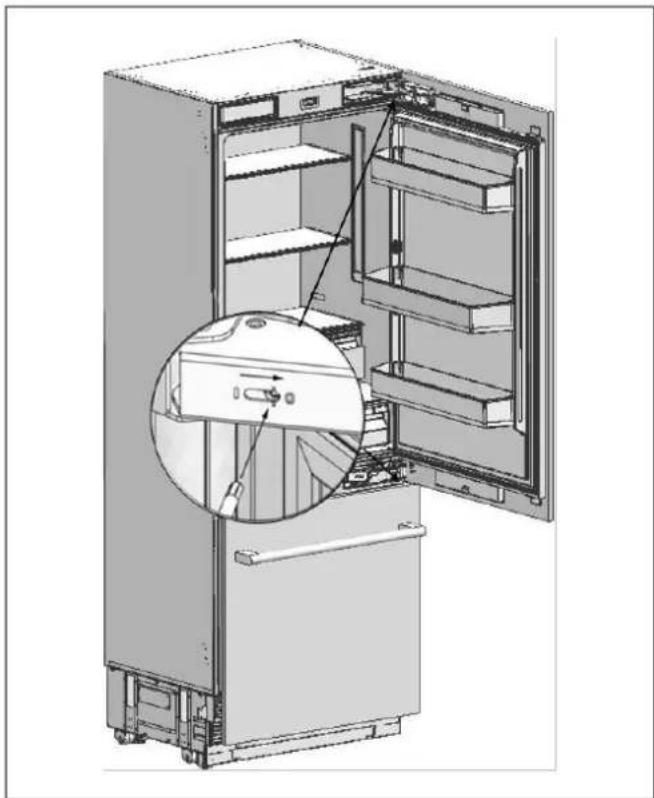

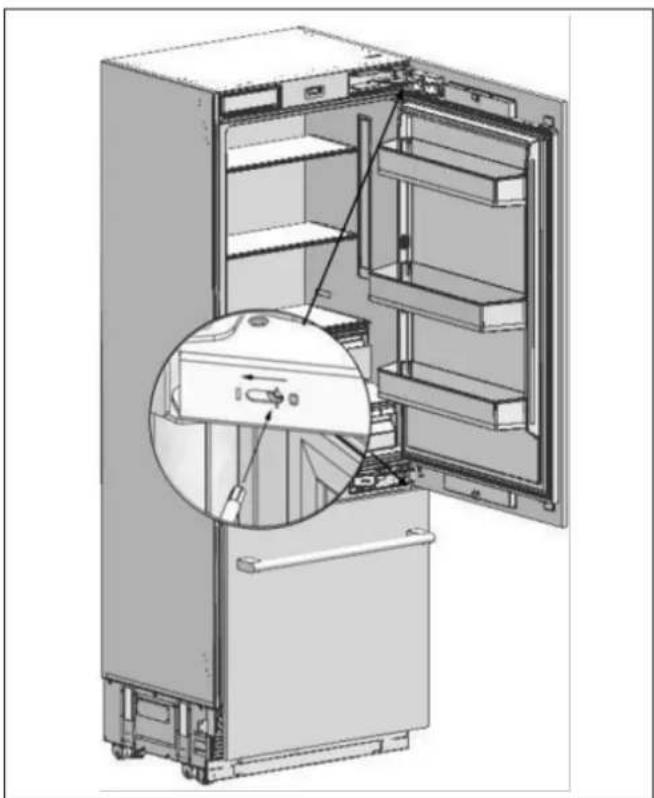

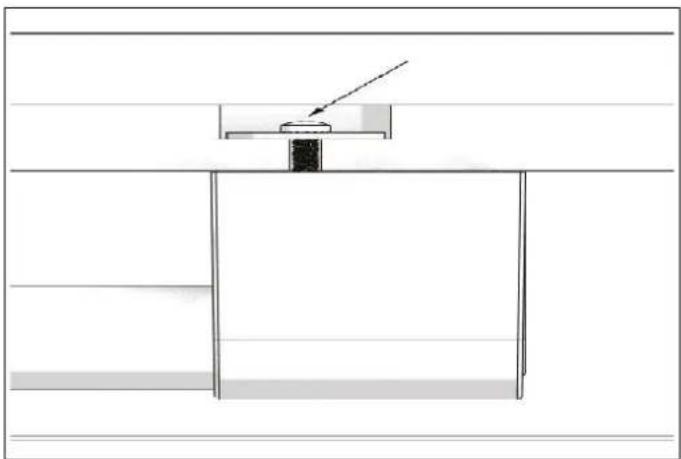

• Verwijder de schroef uit koelkastmechanisme aan de boven- en onderkant. WAARSCHUWING Het paneel van de koelkastdeur komt los als deze schroeven worden verwijderd. U moet maatregelen nemen om te voorkomen dat de deur valt. U kunt de deur van de kast met tape vastzetten aan de binnendeur of een tweede persoon vragen om te helpen.

• Neem de deur van de kast voor de koelkast weg en leg hem ondersteboven op een ondergrond.

• U moet de kastdeur bevestigen na hem 180° te hebben gedraaid ten opzichte van de huidige positie.

293DE DEUROPENING OMKEREN

DE BINNENSTE DEUR VERWIJDEREN EN

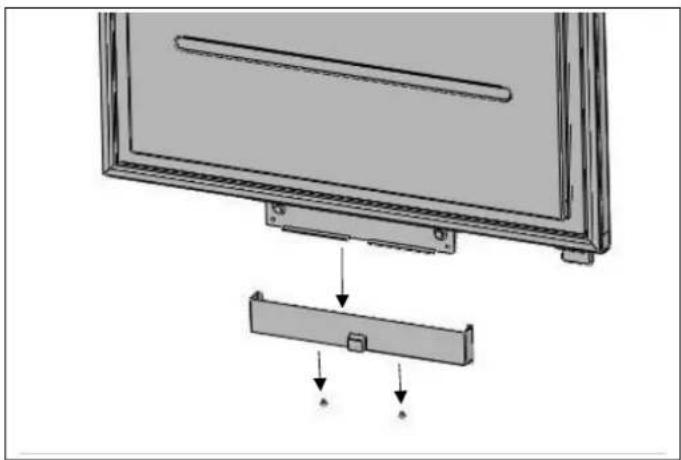

• Verwijder de verbindingsschroeven van het scharnier uit de scharnierbeugels. OPGELET De deur komt los wanneer deze schroeven worden verwijderd. U moet maatregelen nemen om te voorkomen dat de deur valt. U kunt de deur van de kast met tape vastzetten aan de binnendeur of een tweede persoon vragen om te helpen. Afb. 95

• Neem de koelkastdeur weg en leg hem op een ondergrond, verwijder vervolgens de bevestigingsonderdelen en schroef ze aan de andere kant van de deur.

• Gebruik 2 schroeven om de ophangplaat te bevestigen. Afb. 96 OPMERKING Om de deuropening met succes om te keren, moeten de beugels diagonaal worden verwisseld.

• Verwijder de scharnierafdekkingen aan de andere kant, waar u de scharnieren gaat monteren.

• Verwijder de schroefafdekking en de schroeven waarmee de scharnieren zijn bevestigd. Afb. 97

• Verwijder het scharnier rechtsonder door de 2 schroeven los te draaien en monteer het in de uitsparing linksboven. Afb. 98

• Verwijder het scharnier rechtsboven door de 2 schroeven los te draaien en monteer het in de uitsparing linksonder Afb. 99

295DE DEUROPENING OMKEREN

• Breng de schroefafdekkingen van het scharnier weer op hun plaats aan.

• Breng de afdekking van de scharnierruimte aan de andere zijde aan, waar de scharnieren zijn verwijderd. Afb. 100

• Verwijder het bovenste deel van het luchtrooster en keer de richting om zoals in de afbeelding is getoond. Afb. 101

DE DEUR TERUGPLAATSEN

• Plaats de binnendeur van de koelkast op de koelkast met behulp van de deurafdichting die bedoeld is om de deur op zijn plaats te houden, en zet hem met behulp van 4 schroeven weer vast aan de scharnieren. Afb. 102

• Controleer de onderstaande afmetingen van de uitsparingen in de kast voordat met de installatie wordt aangevangen. Voor gecombineerde installaties van twee of meer bottom mount koelkasten, dient u een of meer trim extra verbindingsafwerkingkits (CTXV) aan te schaffen. Afb. 103

• De plaats van de elektrische bedrading moet binnen het onderstaande bereik vallen. WAARSCHUWING Gebruik geen verlengsnoeren of tweepolige adapters en verwijder niet de aardingsklem van de aardingskabel. WAARSCHUWING Een gekwalificeerd elektricien moet ervoor zorgen dat de polen van het stopcontact correct zijn aangesloten. Controleer of de aarding van de contactdoos correct is. Raadpleeg hoofdstuk ELEKTRISCHE VEREISTEN voor de technische aspecten. Afb. 104

De plaats van het watersysteem moet met de onderstaande afbeelding overeenstemmen. Raadpleeg hoofdstuk VEREISTEN VOOR WATERNET voor de technische aspecten. Afb. 105

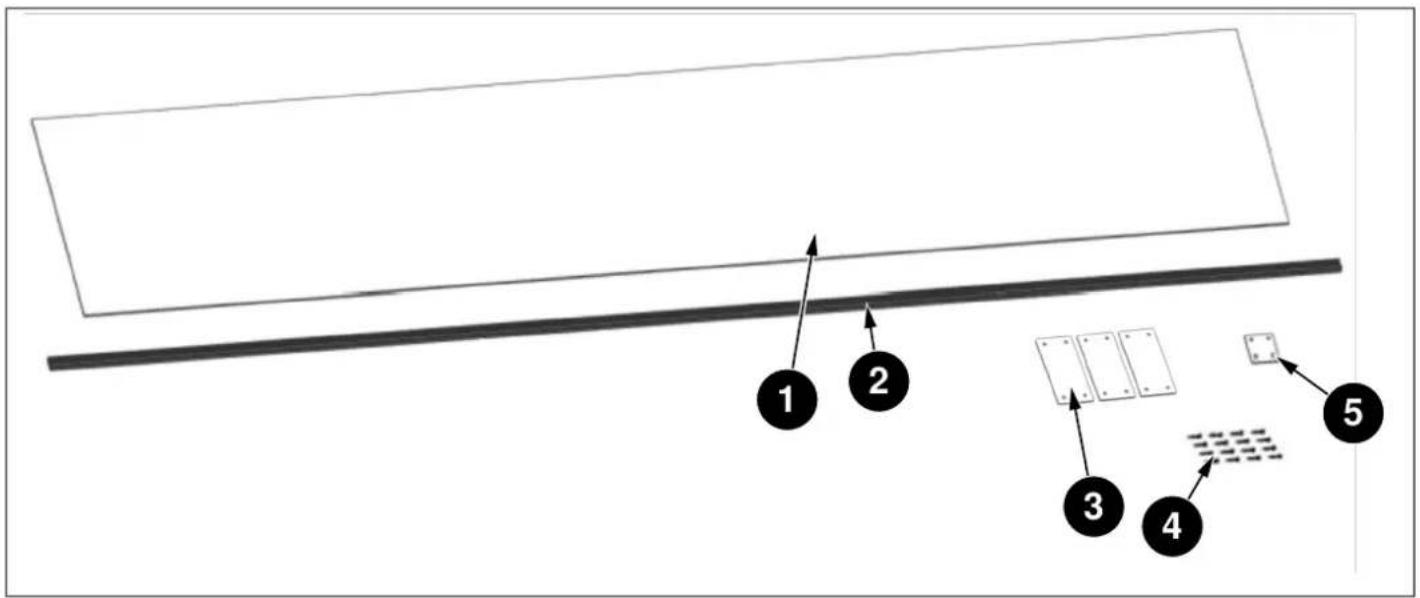

Bevestiging metaal 3

Bevestig het isolatieschuim in het midden op een van dezijden van de koelkasten, zoals in de afbeelding hieronderis getoond:Afb. 107a. IsolatieschuimA. 60 mmB. 55 mm OPMERKING Het isolatieschuim moet worden bevestigd op de zijde van de eenheid die naast het andere apparaat zal worden geplaatst, zodat het goed tussen de twee eenheden past. Als u dit niet doet, kan er zich condensatie vormen.

VERBINDINGSBEUGELS INSTALLEREN Schroef de bevestigingen (Afb. 108 ) en verbindingsbeugel(Afb. 109 ) vast op een koelkast.Afb. 108Afb. 109Breng alle stroomaansluitingen tot stand.• Plaats de twee koelkasten naast elkaar en zorg ervoordat ze perfect zijn uitgelijnd.

• Gebruik na de uitlijning schroeven om de bevestigingen (#4) op beide koelkasten vast te zetten. Raadpleeg de onderstaande afbeeldingen: Afb. 110

• Zodra de koelkasten goed zijn uitgelijnd, zet u de verbindingsbeugels vast op de achterkant (Afb. 111 ) en de voorkant (Afb. 112 ), zodat de twee koelkasten aan elkaar gekoppeld worden. Afb. 111 Afb. 112

• Sluit de koelkasten aan op de stroomvoorziening.

• Installeer de wateraansluitingen van de koelkasten volgens de instructies van de fabrikant.

• Duw de koelkasten voorzichtig naar hun definitieve plaats en controleer of ze waterpas en stabiel zijn.

• Controleer of de koelkasten perfect uitgelijnd zijn voordat de centrale afwerking wordt aangebracht. Afb. 113

• Zet centrale afwerking stevig op diens plaats vast door hem voorzichtig tussen de koelkasten te drukken. Afb. 114

• Sluit de koelkasten aan op de stroomvoorziening.

• Installeer de wateraansluitingen van de koelkasten volgens de instructies van de fabrikant.

• Duw de koelkasten voorzichtig naar hun definitieve plaats en controleer of ze waterpas en stabiel zijn. Afb. 115 A. Uitsparing kast B. Koelkasten C. 3 mm (1/8″)

• Draai met een boormachine en het boortje één voor één aan de stelbussen van de koelkast en plaats de koelkast waterpas. Afb. 116 Haal de voorste poten omhoog om te verhinderen dat de kast voorover kantelt. A/D –Haal de voorste poten omhoog door de as rechtsom te draaien B/C –Haal de achterste poten omhoog door de as rechtsom te draaien.

• Installeer de verbindingsbeugels op de koelkast met 12 schroeven. Afb. 117

• Bevestig de verbindingsbeugels met 4 schroeven aan de kast. Afb. 118

• Installeer de zijafwerkingen op de verbindingsbeugels rechts en links. Afb. 119

• Installeer de bovenste afwerking op de bovenste verbindingsbeugels. Afb. 121

• Controleer of de koelkasten perfect uitgelijnd zijn voordat de centrale afwerking (#5) wordt aangebracht.

• Zet centrale afwerking stevig op diens plaats vast door hem voorzichtig tussen de koelkasten te drukken. Afb. 122 Afb. 123
