MANUALE UTENTE RBM75S5FPNS BERTAZZONI

MANUALE D'INSTALLAZIONE

Gentile Cliente, grazie per aver scelto per la Sua casa la qualità degli elettrodomestici Bertazzoni. È dal lontano 1882 che la mia famiglia costruisce cucine e si è dunque conquistata una solida reputazione per l’eccellenza della sua ingegneria, nata dalla passione per la buona tavola. Oggi, i nostri prodotti si distinguono per il loro mix esclusivo di autentico design italiano e tecnologia di alto livello. La nostra missione è quella di costruire elettrodomestici dal funzionamento perfetto, che soddisfino pienamente chi li usa. Creando prodotti di elevata qualità estetica, rispondiamo alle esigenze dei nostri clienti. I nostri elettrodomestici sono inoltre versatili e maneggevoli, perciò cucinare con Bertazzoni diventa un vero piacere. Questo manuale La aiuterà ad utilizzare e a prendersi cura del Suo prodotto Bertazzoni nel modo più sicuro ed efficiente, affinché Le possa dare la massima soddisfazione per molti anni a venire. Spero che sia di Suo completo gradimento! Paolo Bertazzoni Presidente

77VALIDITÀ DEL MANUALE

Il seguente manuale è valido per tutti i codici prodotto indicati di seguito:

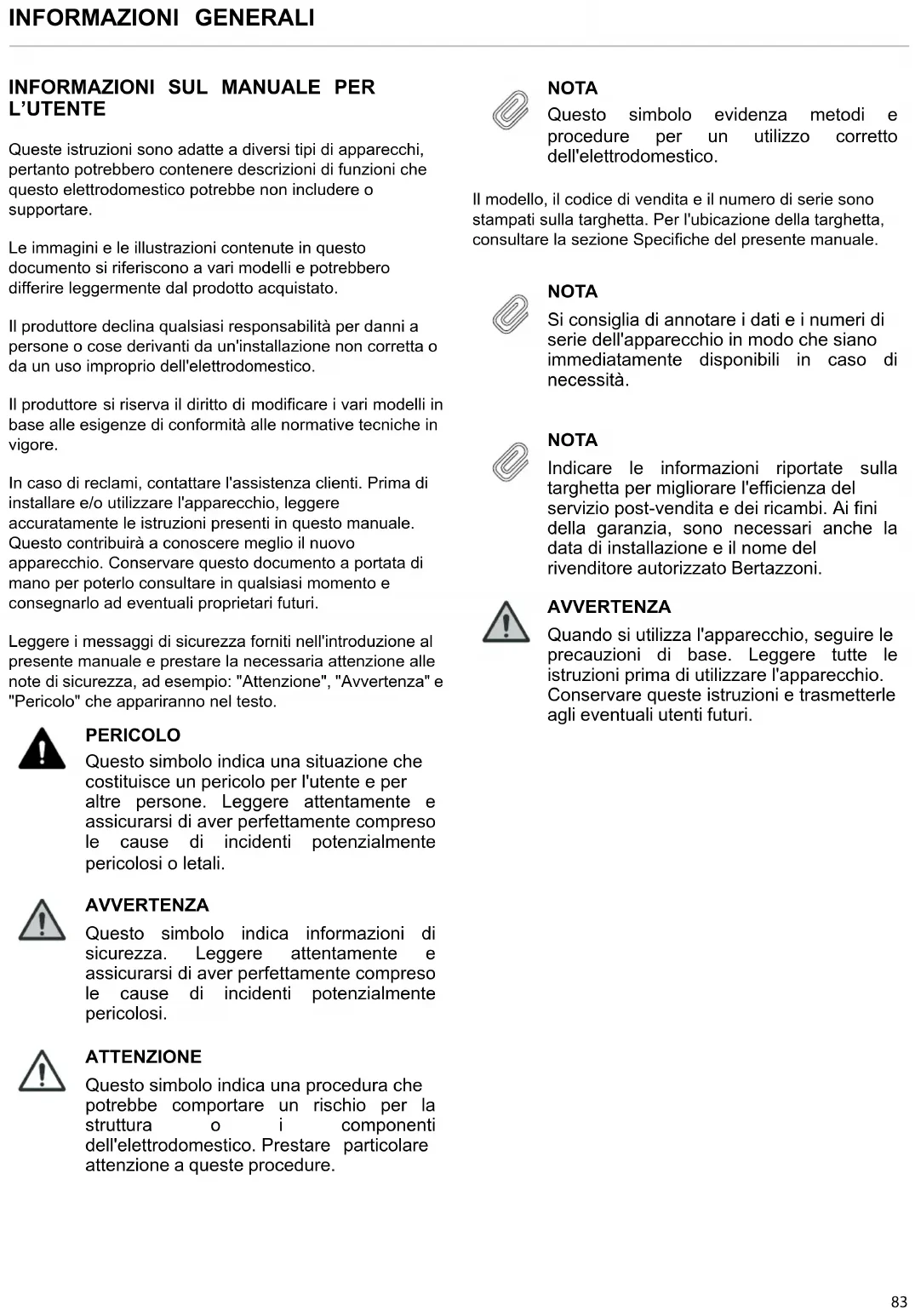

L’UTENTE Queste istruzioni sono adatte a diversi tipi di apparecchi, pertanto potrebbero contenere descrizioni di funzioni che questo elettrodomestico potrebbe non includere o supportare. Le immagini e le illustrazioni contenute in questo documento si riferiscono a vari modelli e potrebbero differire leggermente dal prodotto acquistato. Il produttore declina qualsiasi responsabilità per danni a persone o cose derivanti da un'installazione non corretta o da un uso improprio dell'elettrodomestico. Il produttore si riserva il diritto di modificare i vari modelli in base alle esigenze di conformità alle normative tecniche in vigore. In caso di reclami, contattare l'assistenza clienti. Prima di installare e/o utilizzare l'apparecchio, leggere accuratamente le istruzioni presenti in questo manuale. Questo contribuirà a conoscere meglio il nuovo apparecchio. Conservare questo documento a portata di mano per poterlo consultare in qualsiasi momento e consegnarlo ad eventuali proprietari futuri. Leggere i messaggi di sicurezza forniti nell'introduzione al presente manuale e prestare la necessaria attenzione alle note di sicurezza, ad esempio: "Attenzione", "Avvertenza" e "Pericolo" che appariranno nel testo. PERICOLO Questo simbolo indica una situazione che costituisce un pericolo per l'utente e per altre persone. Leggere attentamente e assicurarsi di aver perfettamente compreso le cause di incidenti potenzialmente pericolosi o letali. AVVERTENZA Questo simbolo indica informazioni di sicurezza. Leggere attentamente e assicurarsi di aver perfettamente compreso le cause di incidenti potenzialmente pericolosi. ATTENZIONE Questo simbolo indica una procedura che potrebbe comportare un rischio per la struttura o i componenti dell'elettrodomestico. Prestare particolare attenzione a queste procedure. NOTA Questo simbolo evidenza metodi e procedure per un utilizzo corretto dell'elettrodomestico. Il modello, il codice di vendita e il numero di serie sono stampati sulla targhetta. Per l'ubicazione della targhetta, consultare la sezione Specifiche del presente manuale. NOTA Si consiglia di annotare i dati e i numeri di serie dell'apparecchio in modo che siano immediatamente disponibili in caso di necessità. NOTA Indicare le informazioni riportate sulla targhetta per migliorare l'efficienza del servizio post-vendita e dei ricambi. Ai fini della garanzia, sono necessari anche la data di installazione e il nome del rivenditore autorizzato Bertazzoni. AVVERTENZA Quando si utilizza l'apparecchio, seguire le precauzioni di base. Leggere tutte le istruzioni prima di utilizzare l'apparecchio. Conservare queste istruzioni e trasmetterle agli eventuali utenti futuri. 83INFORMAZIONI GENERALI

INFORMAZIONI DI SICUREZZA

AVVERTENZA Questo manuale di installazione è destinato ai tecnici dell’installazione. Consultare anche il Manuale per l’utente fornito con il prodotto. La mancata osservanza delle avvertenze riportate in questo manuale potrebbe essere causa di lesioni e danneggiamento del prodotto. Leggere attentamente quanto segue. AVVERTENZA Refrigerante R600a Il fluido refrigerante contenuto in questo prodotto è isobutano (R600a), un gas naturale ecocompatibile. ma anche infiammabile. Se l'apparecchio è stato trasportato in posizione orizzontale, è necessario attendere almeno 4 ore prima di collegarlo. Durante l'installazione osservare le istruzioni seguenti:

• Le dimensioni dell'area di installazione devono essere adeguate.

• Le dimensioni, le caratteristiche e la posizione dell'attrezzatura utilizzata per sostenere e fissare il prodotto in tale area devono essere adeguate.

• Le distanze minime tra le parti del prodotto e le strutture circostanti devono essere adeguate.

• Considerare le dimensioni minime e il corretto posizionamento delle aperture di ventilazione.

• Una volta installato, il prodotto deve poter essere scollegato dall'alimentazione.

• La presa o il fusibile devono essere accessibili, in modo da poter interrompere l'alimentazione dell'apparecchio.

• Non utilizzare prolunghe e adattatori senza messa a terra. Le dimensioni dell'area di installazione devono essere adeguate. ATTENZIONE Durante le operazioni di installazione, è necessario indossare guanti e dispositivi di protezione per gli occhi. Quando si utilizza un trapano o un attrezzo simile, è necessario indossare anche una protezione per l'udito. ATTENZIONE Verificare che il circuito elettrico sia adatto al prodotto. ATTENZIONE Il prodotto deve essere installato da un tecnico qualificato nel rispetto delle istruzioni di installazione. AVVERTENZA Essendo piuttosto pesante, il prodotto può ribaltarsi. Adottare le precauzioni necessarie a evitare che ciò accada. Le porte del prodotto devono rimanere chiuse fino all'arrivo a destinazione e il trasporto deve essere effettuato come descritto nelle istruzioni di installazione.

RISPETTO PER L’AMBIENTE

I materiali di imballaggio sono destinati a proteggere il prodotto durante il trasporto. I nostri apparecchi sono imballati in materiali non inquinanti e riciclabili, in conformità alle normative ambientali nazionali:

• Smaltire gli imballaggi nel rispetto dell'ambiente.

• Chiedere al rivenditore di informarsi presso le autorità locali sulle attuali modalità di smaltimento. Tutti i materiali di imballaggio in plastica, i sacchetti, ecc. devono essere smaltiti in sicurezza e tenuti fuori dalla portata dei bambini.

84DIMENSIONI DI INTAGLIO

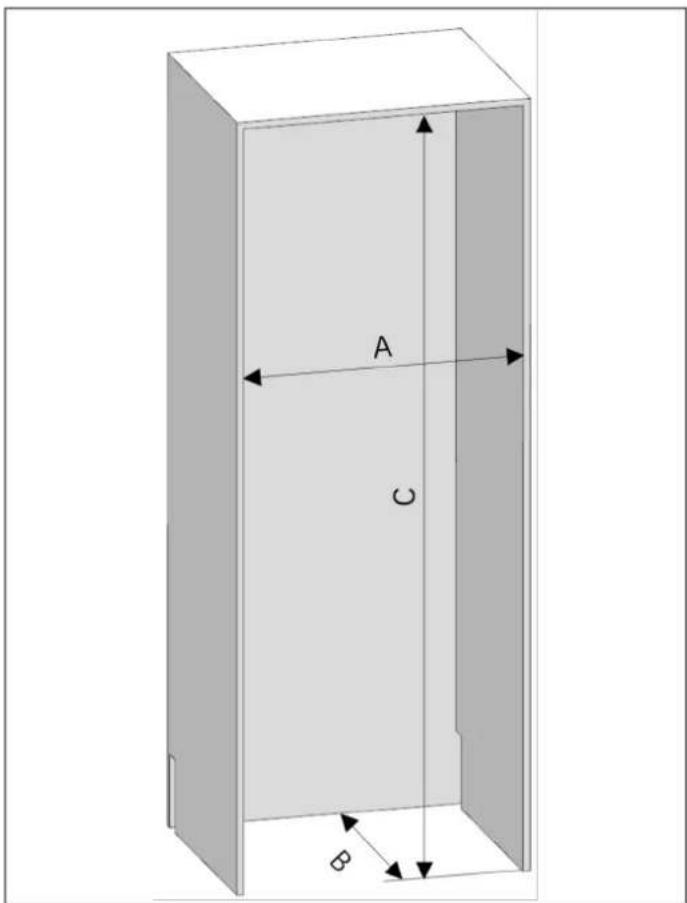

Le istruzioni che seguono si riferiscono al montaggio a incasso. Il montaggio a incasso prevede che l'apparecchio sia installato in nicchia dei mobili da cucina o circondato da pannelli. Dimensioni della nicchia

• Prima di iniziare l'installazione, controllare le dimensioni della nicchia riportate di seguito. Fig. 1 CATEGORIA RFD90S5FPNS/24 RBM90S5FPNS RBM75S5FPNS

profondità 635 mm (25″) 635 mm (25″) 635 mm (25″) C altezza 2134 mm (84″) 2134 mm (84″) 2134 mm (84″) Verificare che il mobiletto da cucina all'interno del quale viene installato l'apparecchio sia stato montato in modo sicuro. Il mobiletto deve essere adeguatamente fissato al pavimento e alla parete con gli elementi di montaggio adeguati. Per una corretta installazione, le distanze tra il mobiletto e l'apparecchio devono essere quelle specificate nelle istruzioni di installazione. Le pareti laterali non devono presentare ostacoli e le loro superfici devono essere piatte. Lo spessore minimo delle pareti laterali deve essere di 16 mm (5/8″). Lo spessore minimo dei pannelli della porta da fissare all'apparecchio deve essere di 16 mm (5/8″). NOTA È possibile scegliere tra una porta in acciaio inox e una pedana in acciaio inox. Consultare il centro di assistenza autorizzato. Le aperture di ventilazione attraverso cui l'aria entra ed esce dall'unità non devono mai essere ostruite. L'utente è responsabile di rimuovere periodicamente la polvere e i detriti che, nel tempo, possono accumularsi sulla griglia.

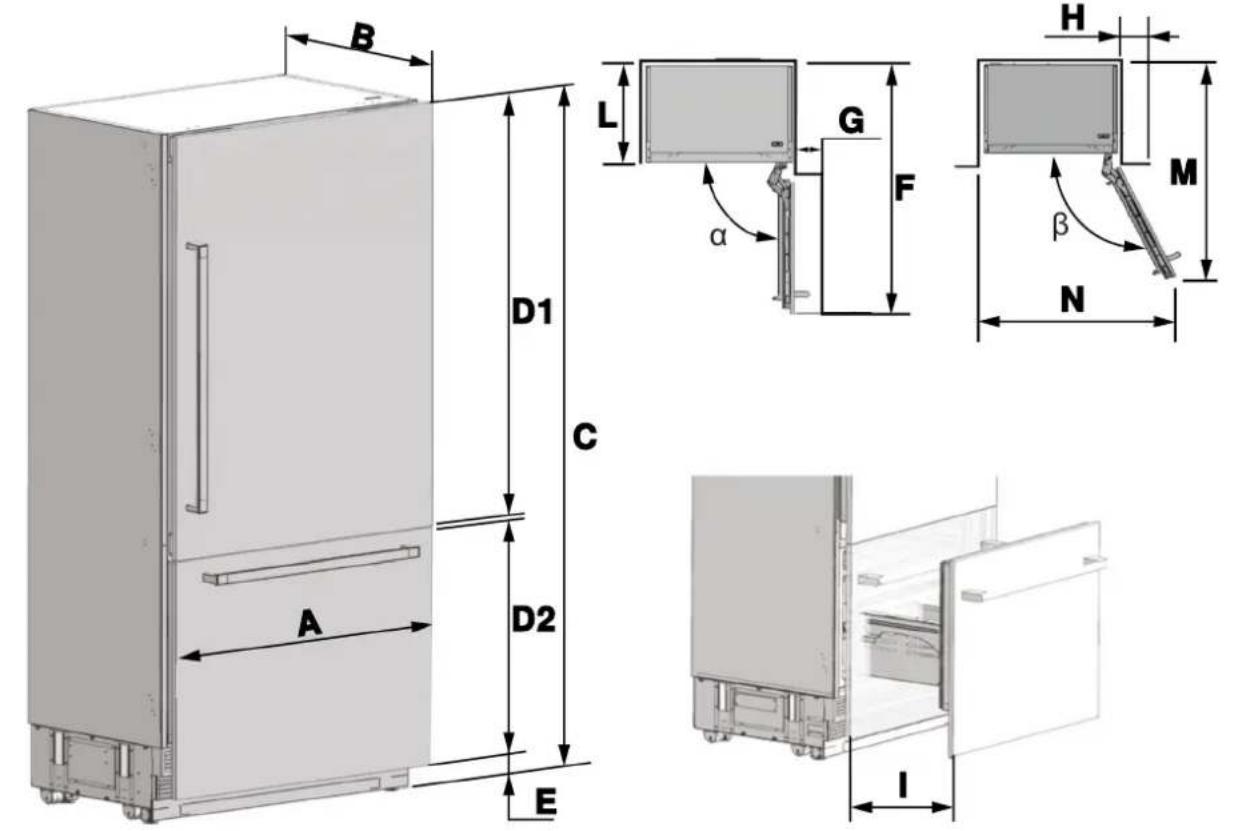

86DIMENSIONI DEL PRODOTTO

senza pannello: 592 mm (23 5/16″), con pannello: 616 mm (24 ¼)

68 mm (2 11/16″) Distanza minima della porta dalla parete adiacente (90°- accesso interno ridotto)

483 mm (19″) 371 mm (14 5/8″) Distanza minima della porta dalla parete adiacente (115°- accesso interno intero)

230 mm (9 1/16″) Distanza minima dalla parete

88DIMENSIONI DEL PRODOTTO

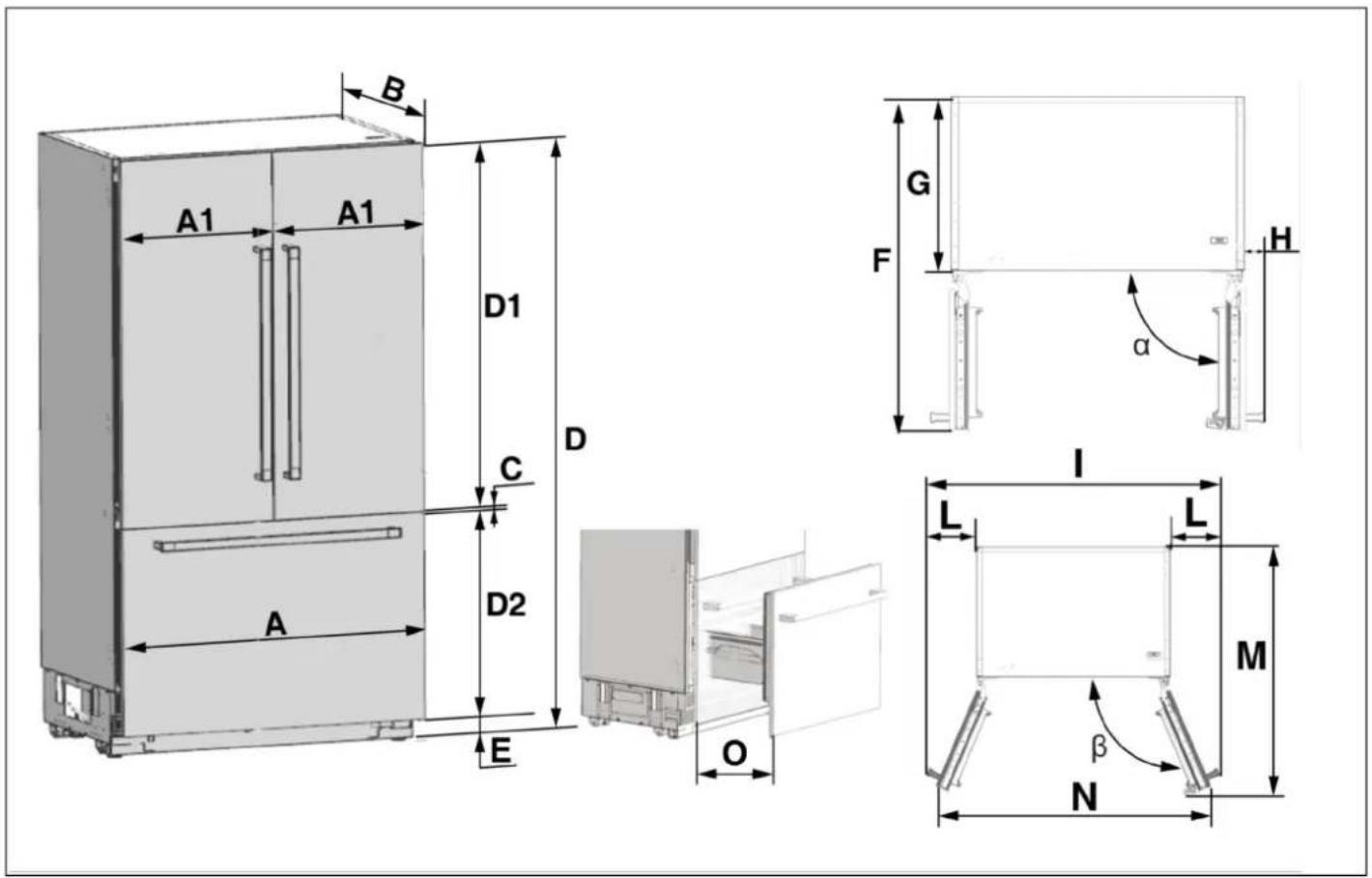

Fig. 4 A B1 B2 C E 2134 mm (84″) 1297 mm (51 1/16″) 729 mm (28 11/16″) 102 mm (4″) Spazio residuo dopo l'installazione: 19 mm (3/4″)

90DIMENSIONI DEL PRODOTTO

92PANNELLO PORTA PERSONALIZZATO (PER I MODELLI PREDISPOSTI PER IL PANNELLO) In base all'altezza del mobile, la pedana della cucina può essere installata alle seguenti altezze: CATEGORIA RFD90S5FPNS/24 RBM90S5FPNS RBM75S5FPNS

Altezza del pannello del mobile in legno da terra al pannello del freezer 831 mm (32 11/16″) 831 mm (32 11/16″) 831 mm (32 11/16″)

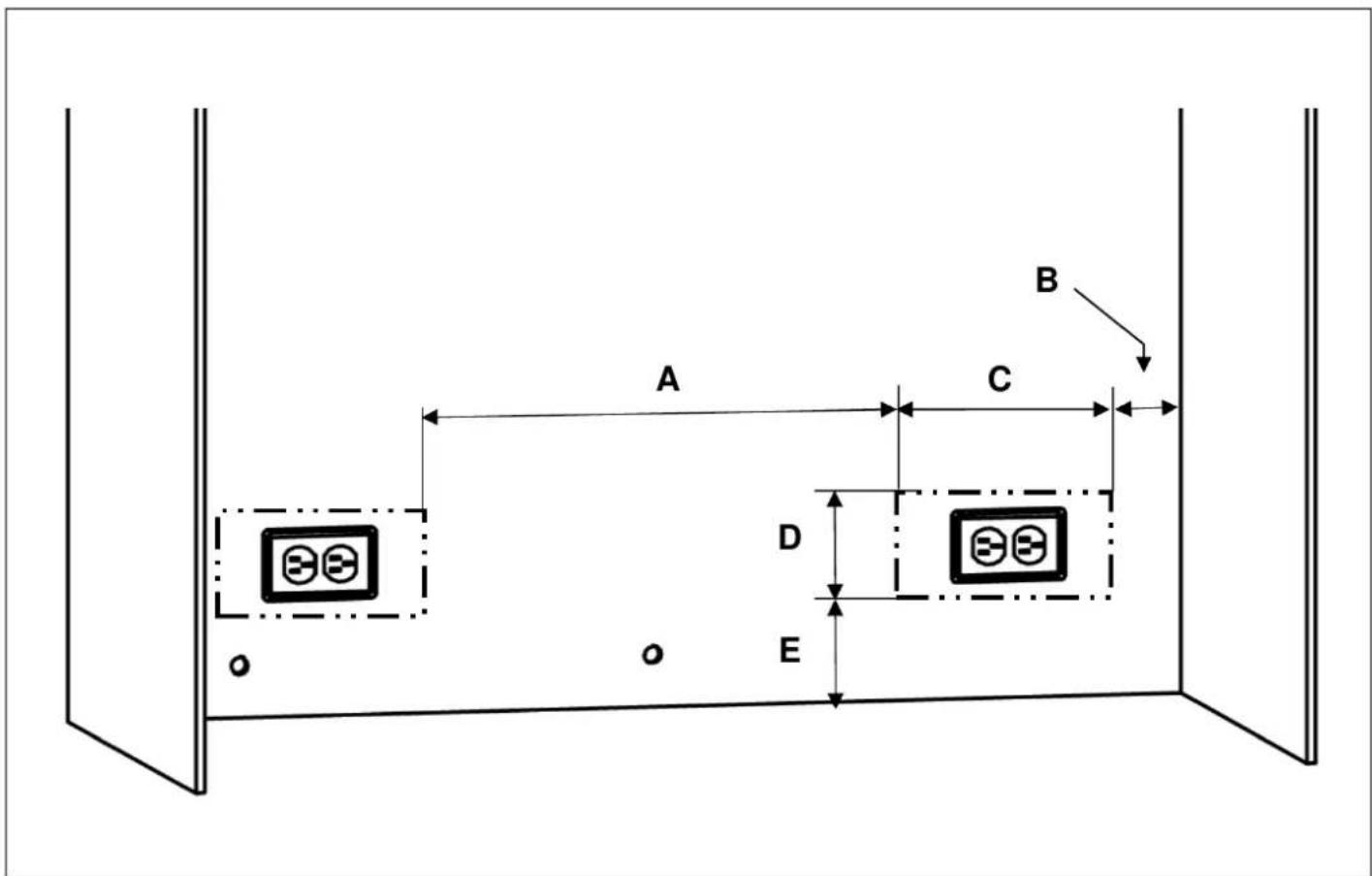

mobile di legno 93REQUISITI ELETTRICI La posizione della presa elettrica nel mobiletto in cui deve essere installato il prodotto deve rientrare nell'area illustrata in figura. ATTENZIONE Non utilizzare cavi di prolunga o adattatori a due poli e non rimuovere il polo di terra del cavo di messa a terra. ATTENZIONE Il corretto collegamento dei poli della presa deve essere verificato da elettricista qualificato. Verificare che la messa a terra della presa sia corretta. Fig. 11

• D 50,8 mm (2″) AVVERTENZA Non collegare l'apparecchio a spine elettroniche a risparmio energetico. La presa deve essere conforme ai seguenti dati: REQUISITI ELETTRICI Tipo di spina SCHUKO Cavo di alimentazione 2 spine Tensione 220 V – 240 V Frequenza 50 Hz Fusibile 15 A Dopo l'installazione, attendere almeno 3 ore prima di collegare l'apparecchio all'alimentazione elettrica per evitare di danneggiare il compressore. IMPORTANTE Non utilizzare prolunghe e/o adattatori multipli per il collegamento. Se il cablaggio elettrico o l'alimentazione elettrica del luogo di installazione richiede una modifica, le procedure necessarie devono essere eseguite da un elettricista qualificato. Attenersi alle seguenti regole:

• La presa elettrica o il quadro elettrico devono essere facilmente accessibili in caso di emergenza.

• Né la spina né il cavo devono toccare la superficie posteriore dell'apparecchio. In caso contrario, potrebbero essere danneggiati dalle vibrazioni dell'apparecchio.

• Non collegare spine di altri apparecchi dietro il prodotto. In presenza di un alto tasso di umidità nel luogo di installazione, le superfici esterne dell'apparecchio sono soggette a corrosione. Per prevenire la corrosione mantenere il locale di installazione asciutto e ben pulito. Per evitare il rischio di scosse elettriche:

• Collegare la spina a una presa a con messa a terra.

• Non rimuovere lo spinotto di terra.

• Non utilizzare adattatori.

• Non utilizzare cavi di prolunga. ATTENZIONE Non collegare il cavo di messa a terra alla linea del gas. In caso di dubbi sulla corretta messa a terra dell'apparecchio, rivolgersi a un elettricista qualificato. Non installare un fusibile sulla linea del neutro o sul circuito di messa a terra. ATTENZIONE La mancata osservanza di queste istruzioni può causare incendi, scosse elettriche o morte. Uno scorretto collegamento del conduttore di terra dell'apparecchio può comportare scosse elettriche. In caso di dubbi sulla corretta messa a terra dell'apparecchio, rivolgersi a un elettricista qualificato o a un tecnico di assistenza. Le operazioni di installazione, riparazione o di altro genere eseguite da persone non qualificate possono creare situazioni di pericolo. Prima di installare l'apparecchio, verificare che i valori di tensione, carico e corrente riportati sulla targhetta corrispondano a quelli della rete elettrica del luogo di installazione.

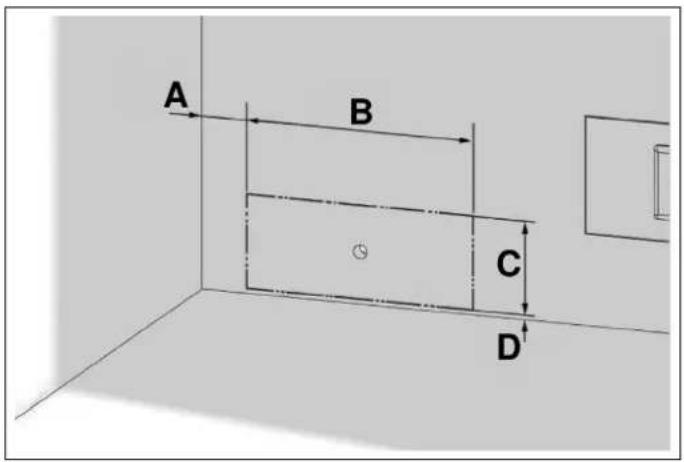

94REQUISITI IDRAULICI I modelli dotati di ice maker e/o di un dispenser d'acqua richiedono un collegamento alla rete idrica domestica. NOTA Adottare le misure necessarie per prevenire il rischio di congelamento dei tubi flessibili. L'intervallo di funzionamento della temperatura dell'acqua va da un minimo di 1℃ (34℉) a un massimo di 38℃ (100℉). La pressione del sistema deve essere:

• Min. 0,17 Mpa (1,7 bar, 25 psi)

• Max. 0,55 Mpa (5,5 bar, 80 psi) Se la pressione dell'acqua supera 0,55 Mpa (5,5 bar, 80 psi), installare un dispositivo di limitazione della pressione sulla valvola di entrata. Non installare o mettere in funzione l'apparecchio se la pressione dell'acqua supera gli 0,83 MPa (8,3 bar, 120 PSI). Se non si sa come regolare la pressione dell'acqua, rivolgersi a un idraulico professionista. AVVERTENZA Questo apparecchio deve essere collegato solo ad un impianto di acqua potabile. AVVERTENZA La posizione dell'attacco del tubo dell'acqua deve rientrare nell'area illustrata in figura. AVVERTENZA Il circuito dell'acqua del frigorifero deve essere collegato all'impianto idrico della casa. AVVERTENZA L'utente deve essere in grado, quando necessario, di aprirlo e chiuderlo agendo sulla valvola. AVVERTENZA Assicurarsi che l’installazione sia effettuata correttamente e in conformità alle indicazioni riportate nello specifico manuale di installazione fornito con l’apparecchio. AVVERTENZA Non utilizzare un adattatore filettato per tubi da giardino o una linea di alimentazione intrecciata di provenienza locale. Potrebbero danneggiare le filettature del solenoide di collegamento dell'acqua dell'apparecchio. NOTA Se si utilizza un sistema a osmosi inversa, è consigliabile prevedere una valvola di bypass per il sistema di filtrazione dell'acqua. AVVERTENZA Durante il collegamento dell'acqua, verificare che non ci siano perdite. In caso contrario, il mobiletto potrebbe subire danni. La linea di alimentazione dell'acqua deve trovarsi nell'armadio in cui è installato l'apparecchio. L'utente deve essere in grado, quando necessario, di aprirlo e chiuderlo agendo sulla valvola. Per l'installazione dell'attacco dell'acqua è necessario disporre di un tubo di lunghezza minima di 1,5 metri (60″) e da 6,4 mm (¼″) di diametro. Per collegare l'estremità del tubo al prodotto, utilizzare un raccordo filettato con diametro esterno di 6,4 mm (1/4″). Per l'installazione dell'attacco dell'acqua è necessario disporre di un tubo di lunghezza minima di 60″ (1,5 m)e un diametro di ¼″ (6,4 mm). Per collegare l'estremità del tubo al prodotto, utilizzare un raccordo filettato con diametro esterno di ¼″ (6,4 mm). Prima di completare l'installazione, verificare che l'acqua fluisca liberamente e senza perdite. 95REQUISITI IDRAULICI Fig. 12

• Il livellamento del pavimento del luogo di installazione deve essere controllato con una livella a bolla.

• I pannelli del mobiletto devono essere controllati con una livella a bolla per verificare che siano perfettamente verticali.

• Se l'apparecchio non è perfettamente livellato e verticale, possono sorgere problemi di installazione.

96INSTALLAZIONE Assicurarsi che l’installazione sia effettuata correttamente da tecnici specializzati, rispettando tutte le indicazioni riportate nella specifica guida di installazione fornita con l’apparecchiatura. AVVERTENZA Eseguire l’allacciamento idraulico sempre prima di quello elettrico. Per una corretta installazione, seguire le istruzioni riportate di seguito:

• un pavimento sul quale installare il prodotto deve essere in grado di sostenere almeno 544 kg (1.200 lb).

• Il pavimento della cucina e il fondo del prodotto devono essere perfettamente allineati. In caso contrario, potrebbero verificarsi problemi con il flusso d'aria dell'apparecchio.

• La parete di fondo e quelle laterali del luogo di installazione non devono presentare ostacoli che impediscano l'installazione del prodotto.

• La presa elettrica deve trovarsi in un punto adeguato.

• Le dimensioni del mobiletto in cui deve essere installato l'apparecchio devono essere strettamente conformi a quelle fornite nel manuale.

• Non installare l'apparecchio in prossimità di un altro frigorifero/freezer. In caso contrario, potrebbero verificarsi condensa e danni. Per un'installazione affiancata, utilizzare il kit di collegamento appropriato.

• Il livellamento del pavimento del luogo di installazione deve essere controllato con una livella a bolla.

• Il luogo di installazione non deve essere esposto alla luce diretta del sole e deve essere lontano da fonti di calore (forni, radiatori, ecc.).

• La temperatura ambiente deve essere compresa tra 10℃ (50℉) e 43℃ (110℉). In caso contrario, potrebbero verificarsi dei malfunzionamenti quando l'apparecchio è in funzione.

• Se non è possibile evitare di installare il prodotto vicino a una fonte di calore è necessario mantenere, tra l'apparecchio e la fonte in questione, le distanze minime indicate di seguito:

• 32 mm (1 1/4″) da cucine o forni elettrici

• 305 mm (12″) da cucine o forni a gas o a combustibile

• Posizionare l’apparecchio con l’aiuto di una seconda persona.

• Non usare la porta aperta come leva per posizionare l’apparecchio.

• Non esercitare pressioni eccessive sulla porta aperta.

• Far eseguire l’installazione e gli interventi di assistenza da personale qualificato nel rispetto delle norme vigenti.

• Far eseguire il collegamento elettrico a personale tecnico abilitato.

• Se il cavo di alimentazione elettrica è danneggiato, contattare immediatamente il servizio di assistenza tecnica che provvederà a sostituire il cavo, in modo da prevenire ogni rischio.

• Indossare sempre i Dispositivi di Protezione Individuale (DPI) necessari/richiesti prima di eseguire qualsiasi lavoro sull'apparecchio (installazione, manutenzione, posizionamento o spostamento).

• Prima di ogni intervento sull’apparecchio, l'apparecchio, disattivare l’alimentazione elettrica generale.

• Questo apparecchio può essere utilizzato fino a un'altitudine massima di 4.000 metri sul livello del mare.

• Non tentare mai di riparare l’apparecchio da soli o senza l’intervento di un tecnico qualificato.

• Non collocare o utilizzare l’apparecchio in ambienti esterni.

• Per assicurare la stabilità dell’apparecchio, installarlo e fissarlo correttamente come da istruzioni contenute nel manuale di installazione. ATTENZIONE Durante il posizionamento dell'elettrodomestico, accertarsi che il cavo di alimentazione non sia impigliato o danneggiato. ATTENZIONE Non installare il frigorifero:

• in uno spazio esterno,

• in un luogo in cui gocciola acqua,

• in un luogo in cui la temperatura è inferiore a 10℃ (50℉). La temperatura ambiente consentita dipende dalla classe climatica: CLASSE CLIMATICA TEMPERATURA AMBIENTE AMMESSA SN (Subnormale) + 10 ℃ to + 32 ℃ N (Normale) + 16 ℃ to + 32 ℃ ST (Sub Tropicale) + 18 ℃ to + 38 ℃ T (clima tropicale) + 18 ℃ to + 43 ℃ Le informazioni sulla classe climatica sono riportate sulla targhetta di identificazione. 97INSTALLAZIONE

ELENCO DEGLI UTENSILI

Gli attrezzi da utilizzare per installare il prodotto sono i seguenti: Trapano a batteria Occhiali di sicurezza Chiave da 12,7 mm (1/ 2″) Martello Scala Punta da trapano 2,4

Cutter Guanti di protezione Metro a nastro Punta Phillips Punta esagonale da 6,4 mm Livella a bolla Carrello di trasporto Nastro Punte T25 Torx

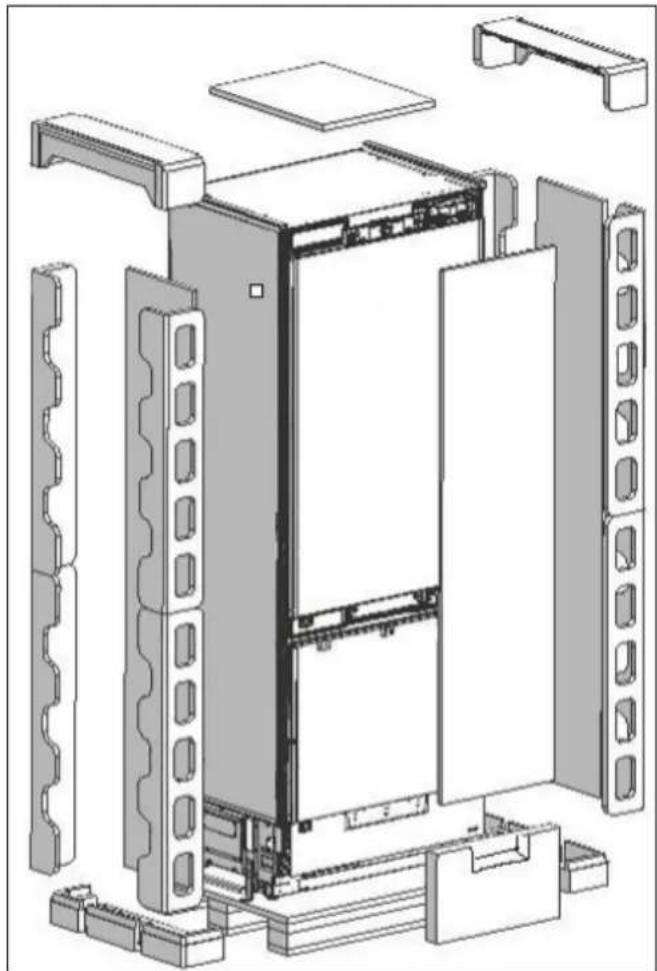

ALTERNATIVE PER L'INSTALLAZIONE

A seconda del design della cucina, l'apparecchio può essere installato in vari modi. Deve essere installato in una posizione in cui la porta possa essere aperta e chiusa correttamente. Se le porte non si aprono almeno a 90 gradi, diventa impossibile aprire i cassetti dell'apparecchio.

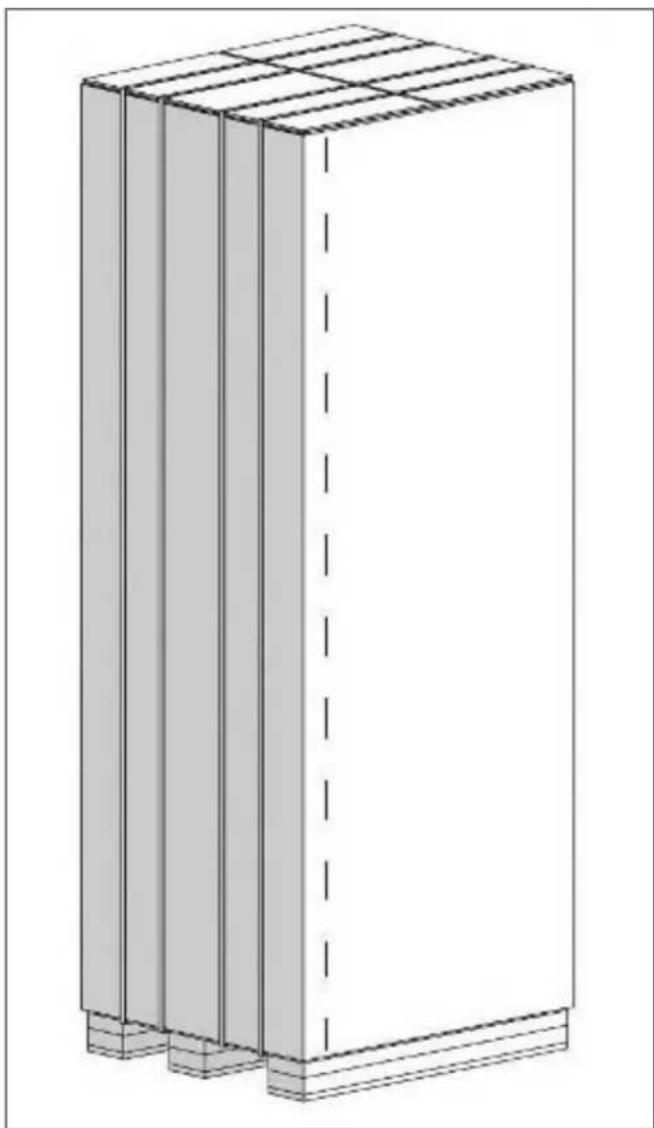

• Metodi di posizionamento del mobiletto Single- Fridge Fig. 14

• Metodi di posizionamento del mobiletto Dual- Fridge Fig. 15 98INSTALLAZIONE DISIMBALLAGGIO AVVERTENZA Il frigorifero deve essere trasportato da almeno due persone.

• Rimuovere il nastro con un cutter.

• Tagliare con un cutter l'imballaggio di cartone lungo le linee tratteggiate e rimuoverlo. Fig. 16

• Rimuovere il materiale di imballaggio in polistirolo. Fig. 17 ATTENZIONE Non rimuovere il nastro adesivo dalla porta superiore dell'apparecchio prima di aver collocato il frigorifero nel mobiletto. Rischio di ribaltamento. 99INSTALLAZIONE RIMOZIONE DEGLI ELEMENTI DI COLLEGAMENTO SULLA PARETE LATERALE DELL'UNITÀ Fig. 18

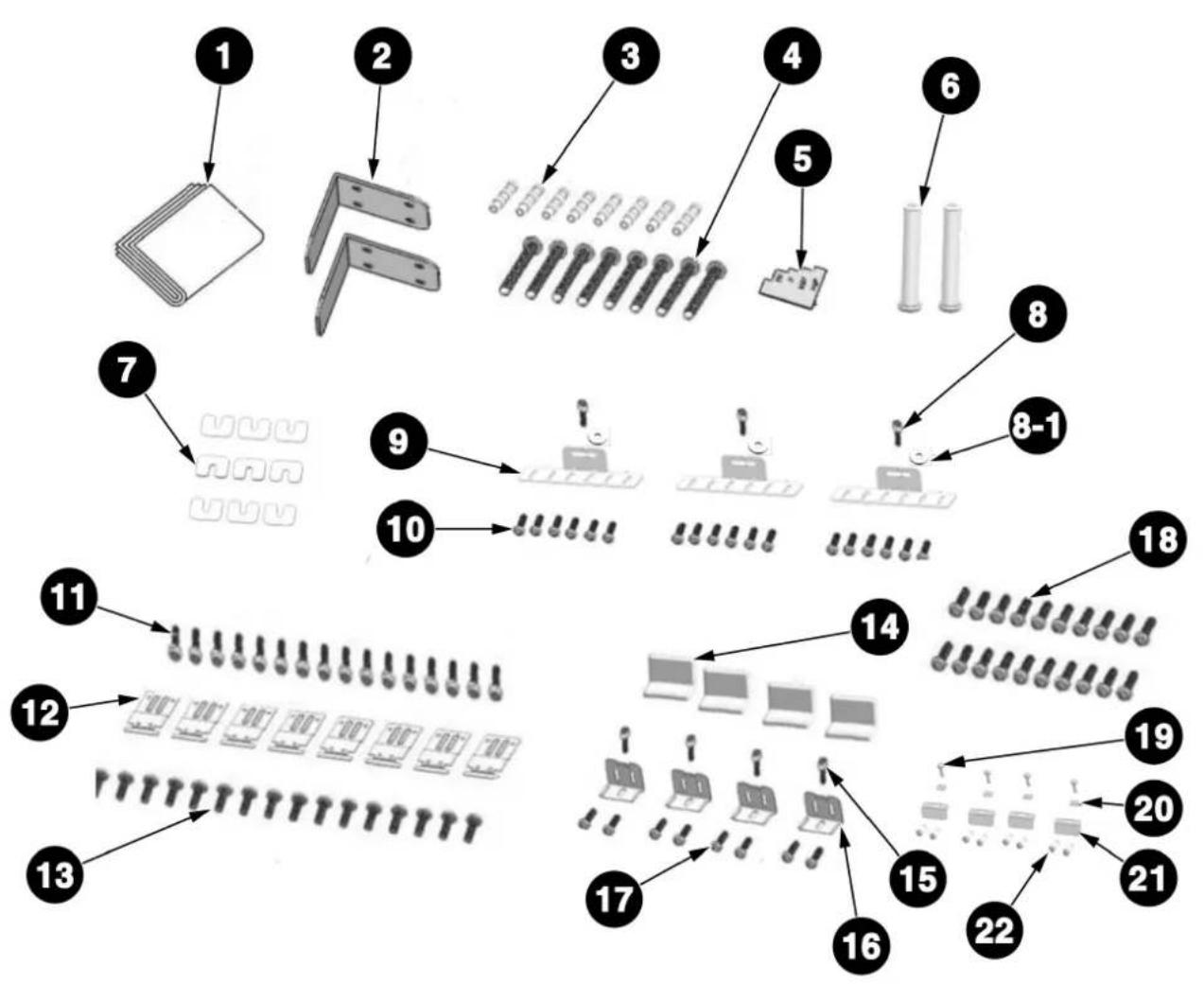

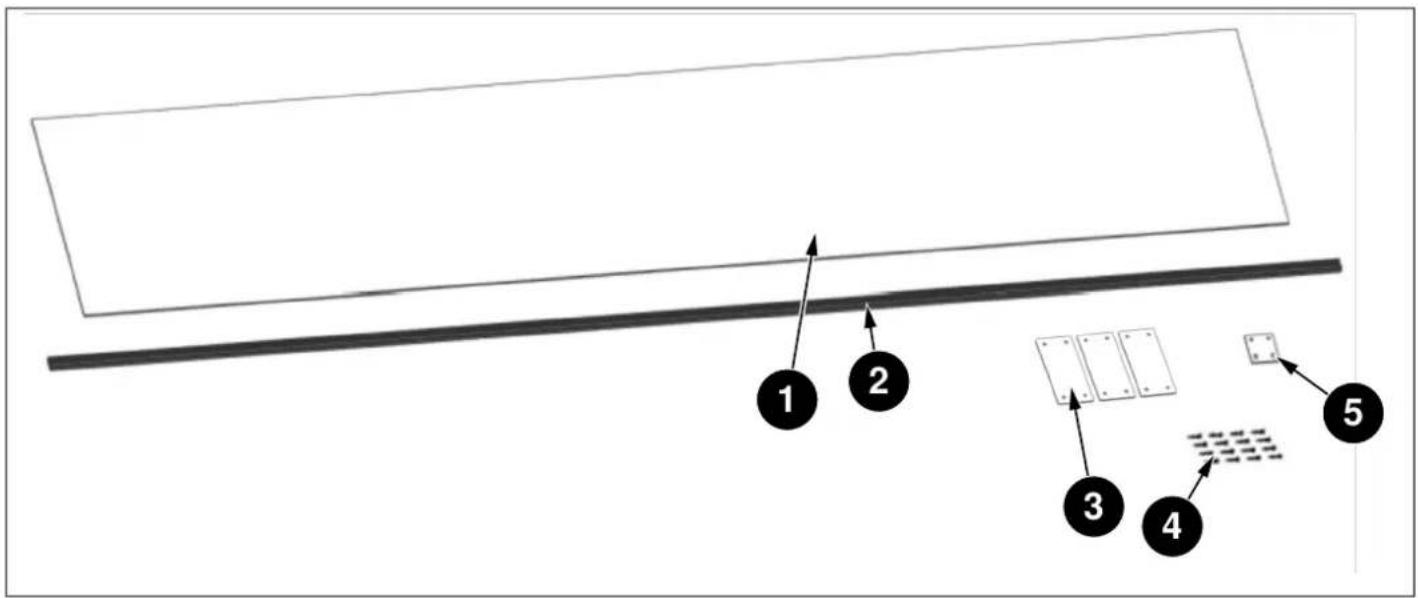

RIMOZIONE DELLA MINUTERIA DI INSTALLAZIONE

Modello preparazione anta del mobile Plastica 2 1

Dima di regolazione della posizione PS 1 1

Perni di limitazione a 90° sus

Rondella di regolazione della porta del mobile freezer abs 9 9

Vite staffa per aggancio porta freezer ST5*16, Viti autofilettanti a testa piatta incrociata

8–1 Spessore M5*12*1.2 3 3

Vite staffa di collegamento del mobile M4*12, Viti autofilettanti a testa piatta incrociata

Staffa di collegamento mobiletto- mobiletto T1.0, Rivestimento in Zn

Vite staffa di collegamento mobiletto ST4x14, Vite a testa svasata

Vite staffa di fissaggio porta M4*12, Viti autofilettanti a testa piatta incrociata

Staffa di collegamento porta e mobile T1.0, Rivestimento in Cr +Zn

Vite staffa di fissaggio del mobile ST4x14, Vite a testa svasata

19 Viti M4*12, Viti autofilettanti a testa piatta incrociata

Barra di fissaggio T1.0, Rivestimento in Zn

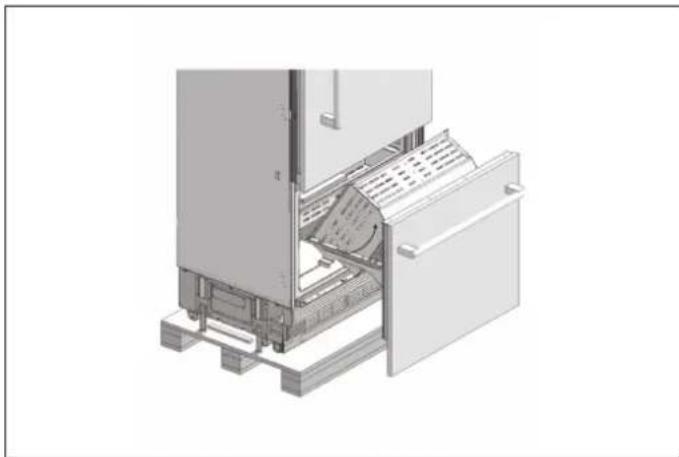

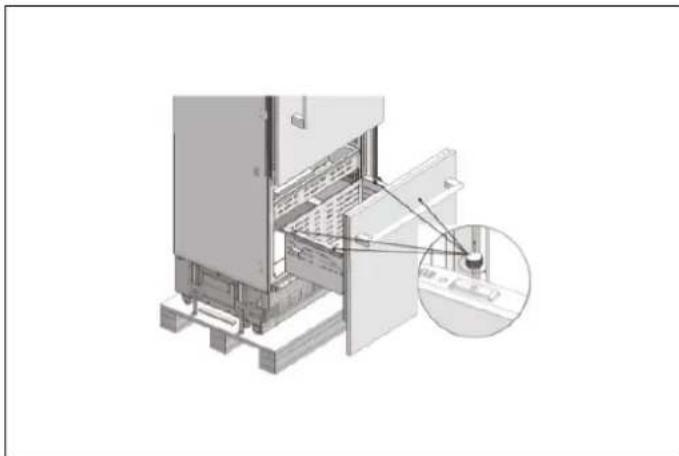

• Rimuovere il cassetto manualmente svitando le 4 viti zigrinate. Fig. 20

• Rimuovere il cassetto inferiore. Fig. 21 NOTA Le figure sono solo illustrative. I pannelli e le maniglie non vengono forniti già installati.

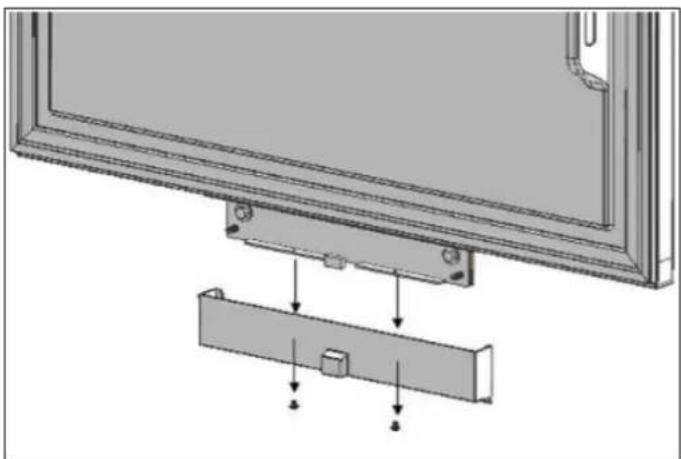

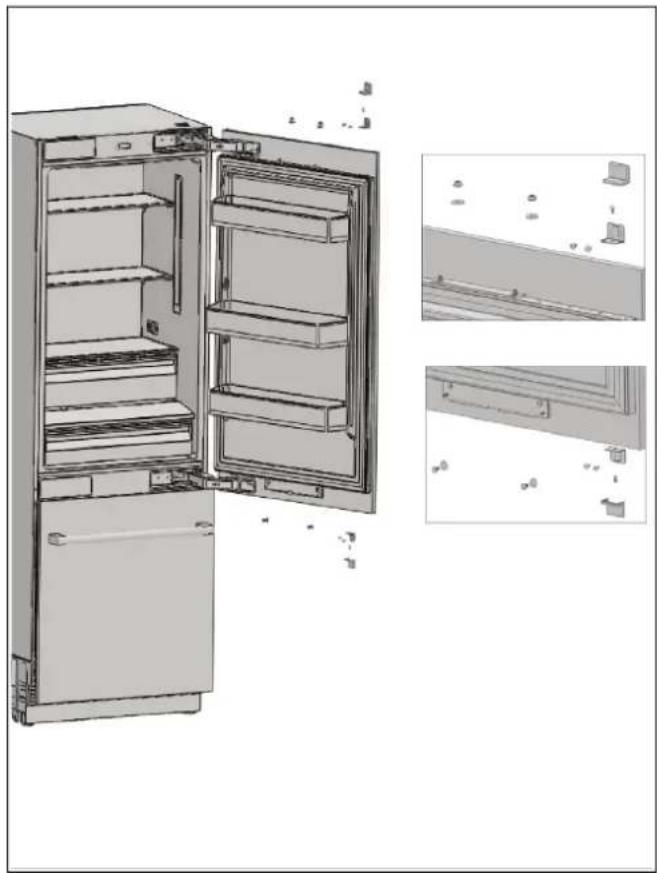

RIMOZIONE DELLA PORTA DEL FREEZER

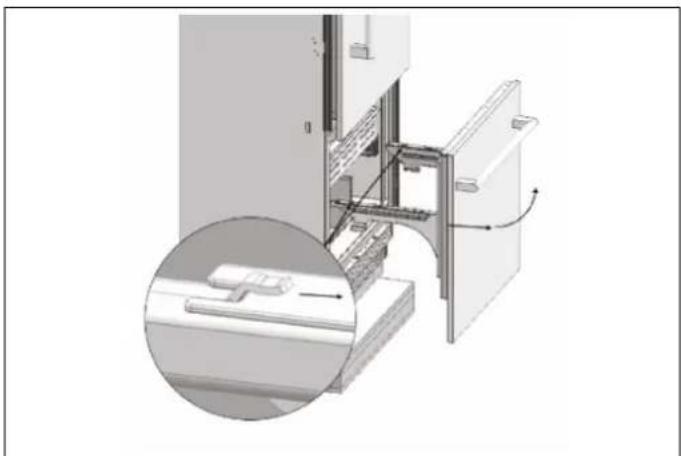

• Rimuovere le 2 viti vicino alla sezione anteriore che collegano la porta del freezer alla guida. Fig. 22

• Tirare la porta verso l'esterno per liberarla dalle linguette sul retro e rimuoverla. Fig. 23 NOTA Le figure sono solo illustrative. I pannelli e le maniglie non vengono forniti già installati. 103INSTALLAZIONE

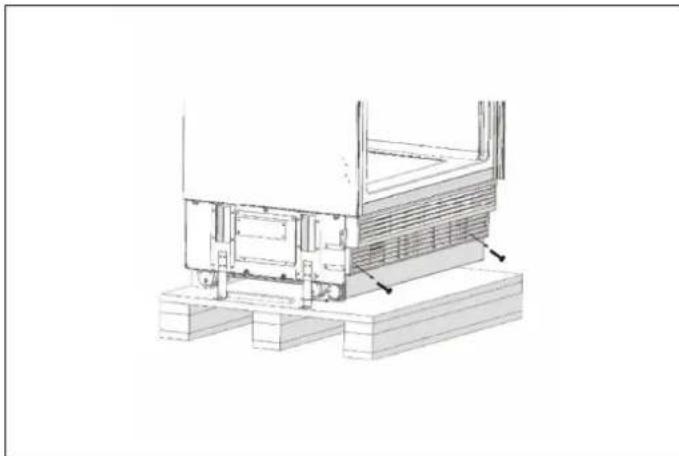

RIMOZIONE DELLE GRIGLIE DI

VENTILAZIONE INFERIORE E SUPERIORE

• Rimuovere con un cacciavite le 2 viti sui lati per staccare la griglia di ventilazione inferiore. Fig. 24

• Rimuovere con un cacciavite le 2 viti sui lati per staccare la griglia di ventilazione superiore. Fig. 25

104ISTRUZIONI PER L'INSTALLAZIONE

MONTAGGIO DELLE STAFFE

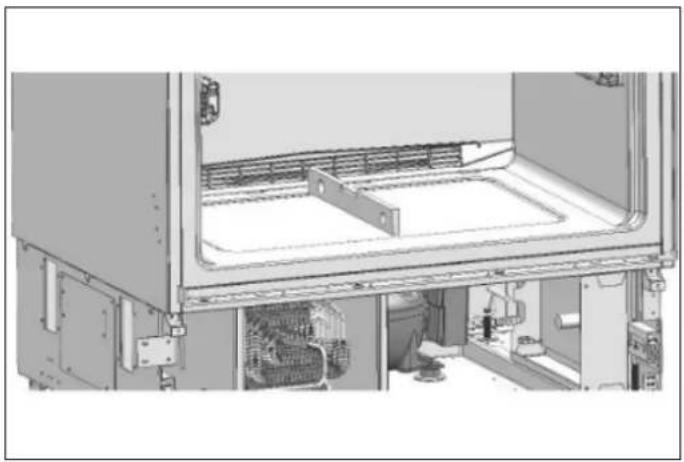

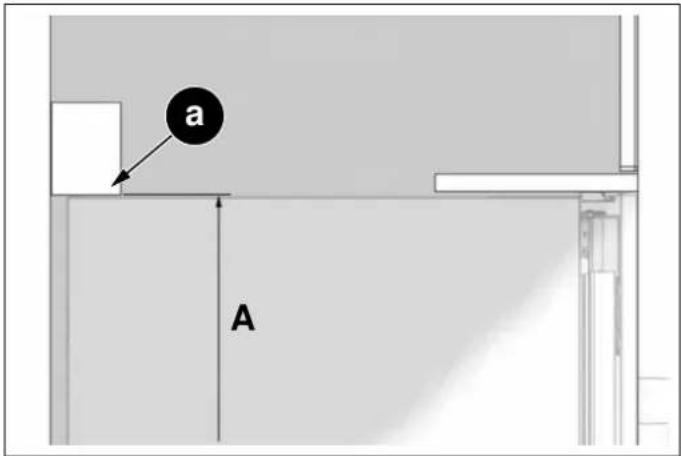

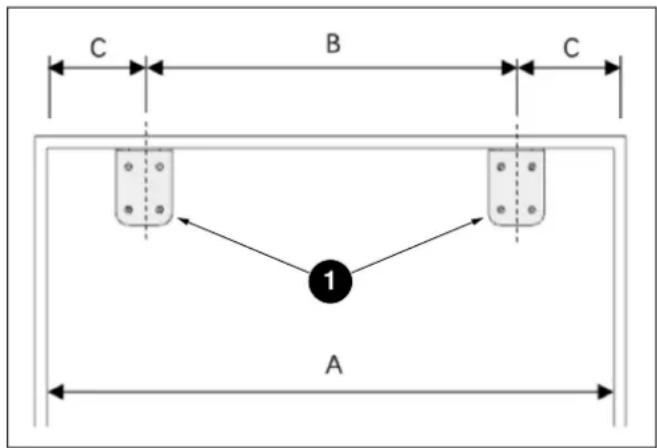

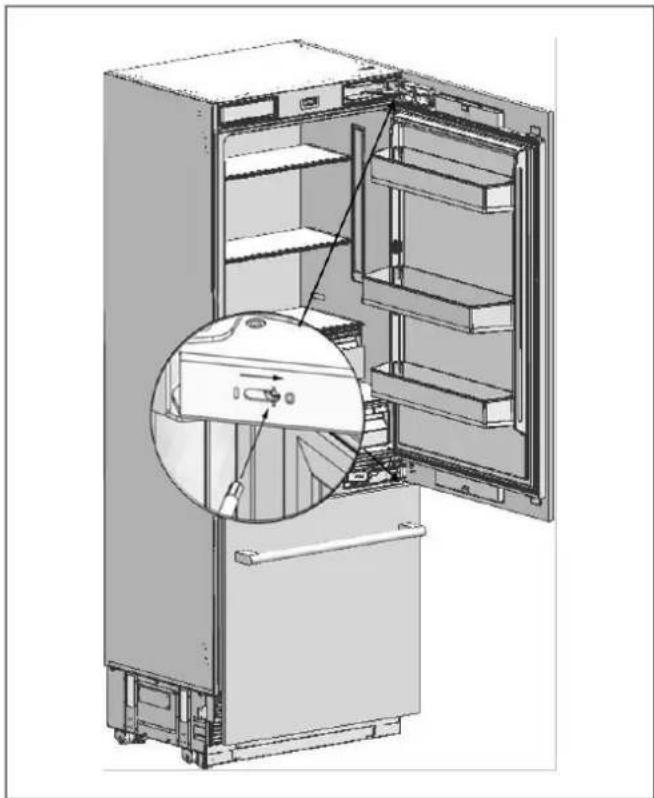

ANTIRIBALTAMENTO AVVERTENZA Verificare che, nei mobiletti adiacenti in cui devono essere avvitate le viti di montaggio del frigorifero, non ci siano collegamenti elettrici o idrici. AVVERTENZA Assicurarsi che non vi siano collegamenti elettrici o idrici negli armadi adiacenti in cui verranno avvitate le viti di montaggio per fissare il frigorifero. AVVERTENZA Utilizzare i dispositivi di protezione necessari durante la foratura della parete e l'installazione.

• Con un metro a nastro segnare la parete per l'installazione delle staffe antiribaltamento. Fig. 26

105ISTRUZIONI PER L'INSTALLAZIONE

• Per un'installazione più sicura, usare un cercamontanti per fissare le staffe antiribaltamento ai montanti della parete. In mancanza di montanti nella posizione di installazione desiderata, procedere come segue. AVVERTENZA Verificare sempre che nell'area da forare non passino tubi dell'acqua o circuiti elettrici che potrebbero essere causa di danni, lesioni o morte.

• Con un trapano, praticare i fori per i tasselli (#3) nei punti contrassegnati 7,9 mm (5/16″ Ø), 8 mm) Fig. 27 A. Ø 8 mm B. >62 mm

• Usare un martello per installare i tasselli (#3) se non sono presenti montanti. Fig. 28

• Installare le staffe (#2) utilizzando 4 viti (#4) per ciascuna.

106ISTRUZIONI PER L'INSTALLAZIONE

• Per sostenere l'apparecchio in sicurezza, è necessario utilizzare entrambe (due) le staffe. Fig. 29 A. 4 mm (3/16″) B. 2130 mm (83 7/8″) C. 2134 mm (4″) NOTA Se ritiene che gli elementi di collegamento e le staffe antiribaltamento in dotazione non garantiscano la necessaria sicurezza, l'installatore può ricorrere a metodi antiribaltamento alternativi. Verificare che l'eventuale pannello del mobiletto posto dietro la parete posteriore del frigorifero sia saldamente fissato alla parete. Per farlo, è necessario verificare che il pannello posteriore del mobiletto sia fissato a un montante della parete. Metodo antiribaltamento alternativo: Se le staffe antiribaltamento non garantiscono la necessaria sicurezza, procedere come segue. Questo metodo prevede l'uso di tavole di legno per evitare il rischio di ribaltamento. Le tavole devono essere installate come illustrato nella figura sottostante. Tra l'apparecchio e il supporto di legno non deve esserci spazio. Le dimensioni minime della sezione del supporto di legno devono essere 76 mm x 102 mm (3″ x 4″). La larghezza del supporto deve essere uguale allo spazio in cui verrà installato. Per farlo, utilizzare un pezzo di legno strutturale da 102 mm x 102 mm (4″ x 4″) o due da 51 mm x 102 mm (2″ x 4″). Il calcolo della profondità di blocco si basa sulla profondità di un vano di alloggiamento standard. Se la profondità del vano di alloggiamento è superiore a 610 mm (24″), verificare che la tavola si sovrapponga al corpo del frigorifero (parte posteriore superiore) di 51 mm (2″). Posizionare il supporto di legno, segnare la posizione sulla parete posteriore, scegliere le viti adatte e montarlo saldamente. AVVERTENZA Il numero e il tipo delle viti o degli elementi di fissaggio da utilizzare per fissare i blocchi di legno devono garantire un attacco sicuro alla parete posteriore. Fig. 30 a 76 mm x 102 mm (3″ x 4″) A 2130 mm (83 7/8″)

107ISTRUZIONI PER L'INSTALLAZIONE

ELETTRICO Ispezionare tutti i raccordi dell'acqua per individuare eventuali perdite. Nel tempo, le perdite d'acqua possono causare notevoli danni. È consigliabile utilizzare un tubo dell'acqua da 6,4 mm (1/4″) di almeno 1,5 metri (60″) di lunghezza, con raccordo femmina filettato da 6,4 mm (1/ 4″). Prima di completare l'installazione, aprire il circuito dell'acqua per verificare che l'acqua scorra senza problemi e senza perdite. Per collegare l'estremità del tubo al prodotto, utilizzare un raccordo filettato con diametro esterno di 6,4 mm (1/4″). Fare in modo che il tubo di alimentazione dell'acqua abbia un certo gioco, lasciando almeno 254 mm (10″) di lunghezza dalla base dell'unità installata nel vano di alloggiamento. Ciò assicura una certa tolleranza per i collegamenti e le regolazioni, se necessario. Il prodotto deve essere collegato a una presa a 2 poli su un circuito dedicato da 15 amp, nel rispetto delle norme locali in materia di elettricità e di edilizia. Per evitare che il cavo di alimentazione si incastri, è possibile scegliere il metodo A o il metodo B che seguono.

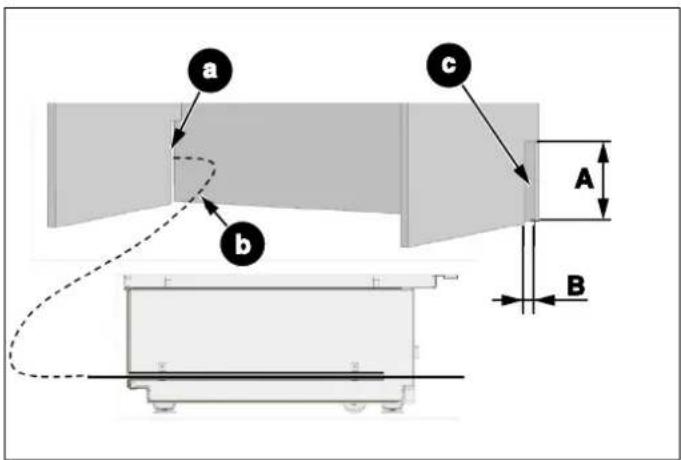

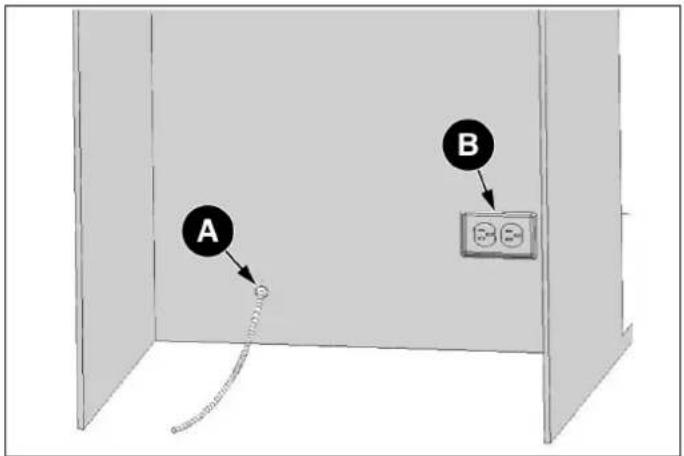

• Metodo A: Posizionare l'attacco del tubo dell'acqua e il collegamento dell'alimentazione elettrica sul retro del frigorifero. Fig. 31

• A Posizione del tubo dell'acqua

• B Posizione del cavo di alimentazione

• Metodo B: Posizionare l'attacco del tubo dell'acqua e il collegamento dell'alimentazione elettrica sui lati. Fig. 32 a. Tenere aperto per la linea d'acqua b. Tubo dell'acqua c. Tenere per il cavo di alimentazione A. 203 mm (8″) B. 51 mm (2″)

108ISTRUZIONI PER L'INSTALLAZIONE

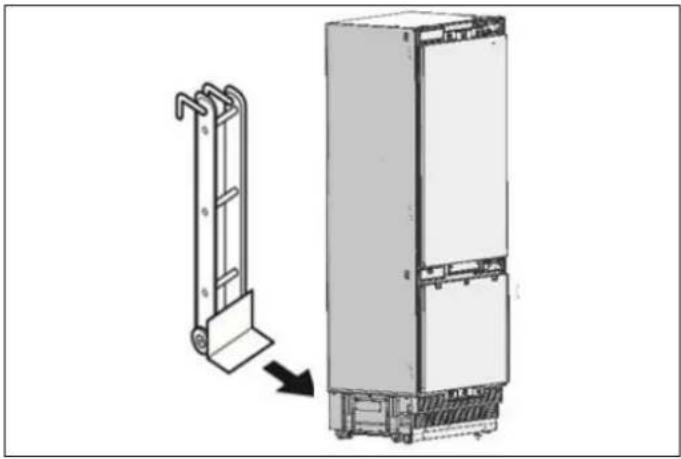

INSTALLAZIONE NEL MOBILETTO

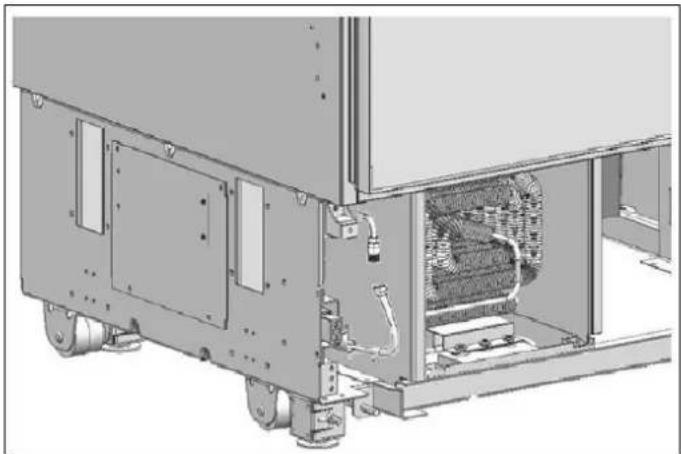

Rimozione del frigorifero dal pallet di legno

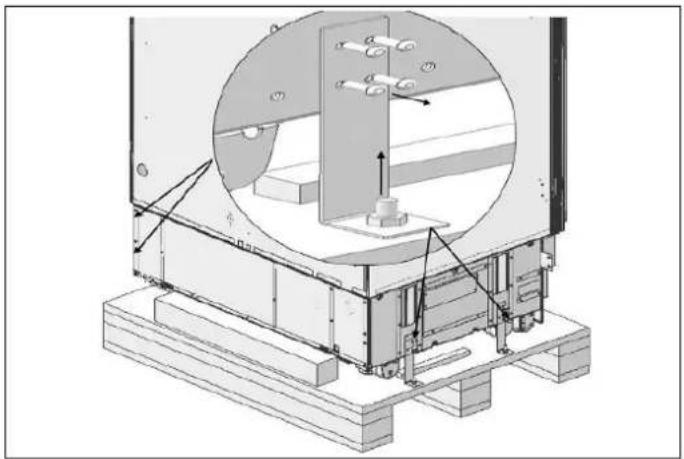

• Rimuovere le staffe che fissano il frigorifero al pallet di legno, come illustrato di seguito. Fig. 33

• Inclinare lentamente all'indietro il frigorifero e rimuoverlo dal pallet, prestando attenzione a non danneggiare il fondo dell'unità. Trasportare sempre l'apparecchio afferrandolo dai lati, in modo che i piedini rimangano sulla base del carrello di trasporto. Fig. 34 NOTA Maneggiare l'unità con la massima attenzione dato che la parte inferiore del frigorifero contiene componenti fondamentali per il suo corretto funzionamento e il loro danneggiamento potrebbe provocare malfunzionamenti, perdite di condensa e danni ai pavimenti. ATTENZIONE Da questo momento in poi, il rischio di ribaltamento è alto. Non si dovrebbero aprire le porte prima di aver posizionato il prodotto nel mobiletto.

109ISTRUZIONI PER L'INSTALLAZIONE

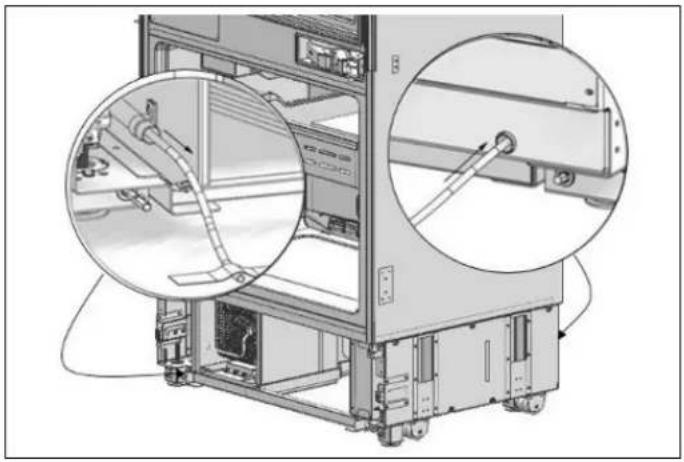

Posizionare il frigorifero nel vano del mobiletto

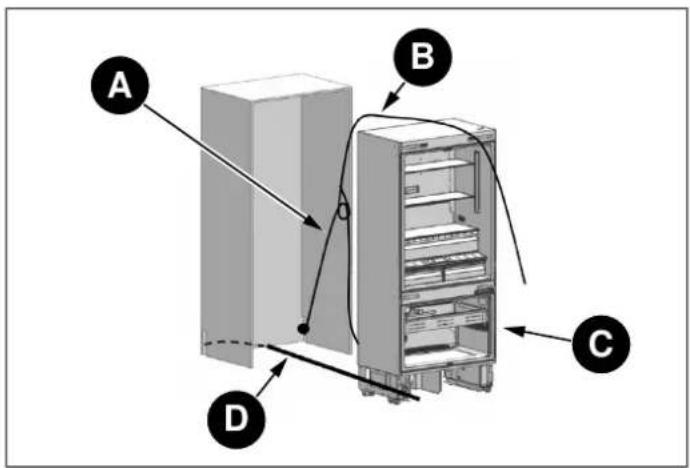

• Inserire il tubo di alimentazione dell'acqua nell'apertura sul retro dell'unità e tirarlo fino alla parte anteriore per poterlo collegare dopo aver installato l'unità nel mobiletto. Fig. 35 NOTA Per evitare che il cavo si incastri, procedere come segue. Fig. 36

• A Cavo di alimentazione

• C Spingere verso la parete

• D Tubo dell'acqua Collegare la spina elettrica alla presa di corrente. Accendere l'unità per verificare che sia alimentata. (Per verificare che il prodotto è in funzione, controllare se le luci del vano freezer sono accese o spente). NOTA Proteggere i bordi anteriori del mobiletto con nastro adesivo, in modo da evitare di danneggiarli quando si spinge l'unità al suo interno. Con nastro da imballaggio, fissare il cavo elettrico in eccesso alla parte posteriore dell'unità per evitare che rimanga intrappolato sotto l'unità durante l'installazione. NOTA A fine installazione, la spina dell'unità deve essere accessibile. Se la spina non è accessibile, è necessario installare un interruttore dedicato a cui si possa accedere per interrompere l'alimentazione. AVVERTENZA

• Verificare che il cavo di alimentazione non si incastri quando si posiziona il prodotto.

• Spingere il prodotto nel mobiletto con attenzione; l'operazione dovrebbe essere relativamente facile. Se il posizionamento dovesse rivelarsi difficoltoso:

• È possibile che il pavimento sia irregolare.

• I piedini regolabili potrebbero essere allentati (per regolarli, consultare la relativa sezione).

• Per allineare il prodotto prima di posizionarlo, è necessario fissare temporaneamente la porta del freezer. NOTA Utilizzare i bordi superiori delle porte del frigorifero e del freezer per allineare l'unità nell'apertura del mobiletto. La regolazione degli altri bordi è riportata nelle pagine seguenti.

110ISTRUZIONI PER L'INSTALLAZIONE

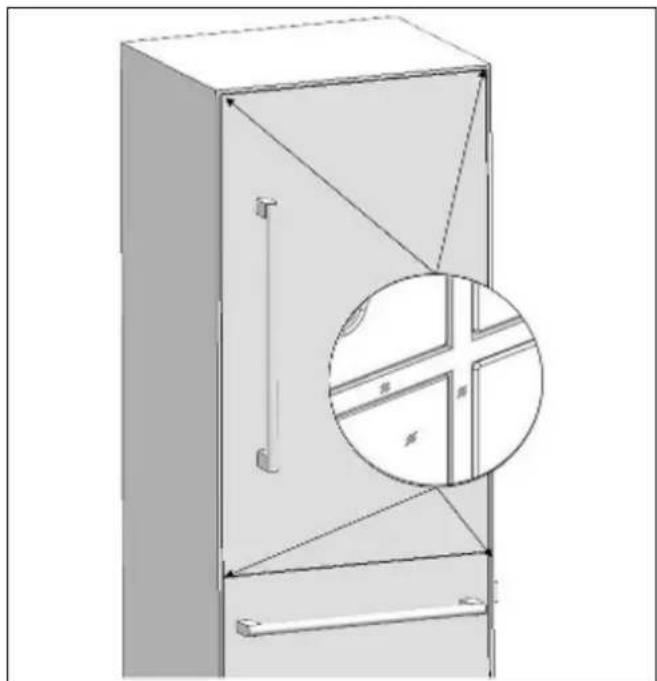

• D 5 mm (3/16″) Regolazione dell'altezza del frigorifero all'interno del mobiletto

• Usare il meccanismo di regolazione dei piedini per sollevare, abbassare e livellare l'unità nella nicchia, facendo riferimento allo schema che segue. AVVERTENZA Una volta posizionata l'unità nel mobiletto, sollevare prima i piedini anteriori in modo da ridurre il rischio di ribaltamento durante le operazioni di regolazione dell'altezza. L'altezza massima che possono raggiungere i piedini regolabili è di 40 mm (1 9/16″).

111ISTRUZIONI PER L'INSTALLAZIONE

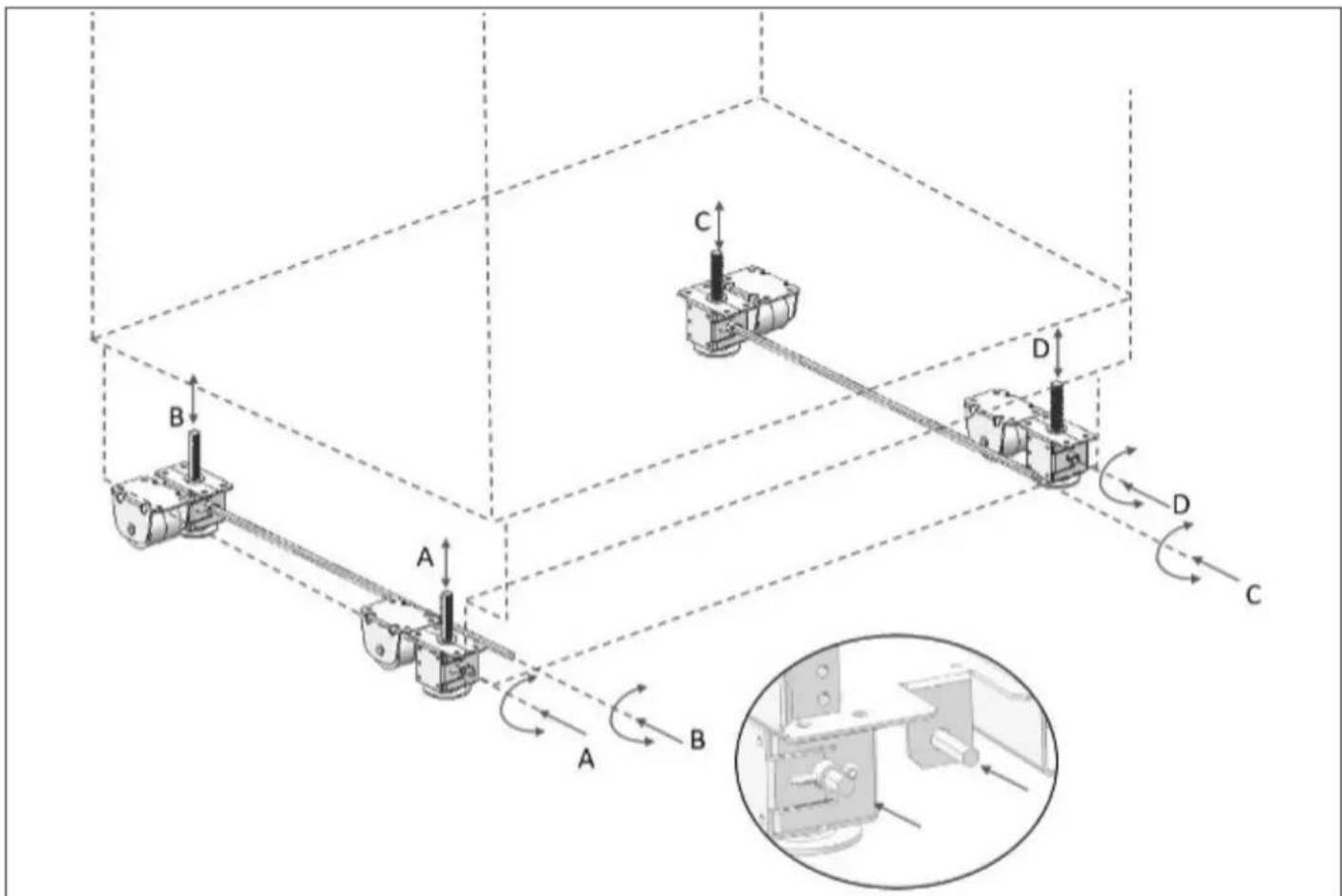

• A/D –Girare l'astina di regolazione in senso orario per sollevare la parte anteriore

• B/C –Girare l'astina di regolazione in senso orario per sollevare la parte posteriore Per ogni rotazione di 360 gradi, le gambe vengono sollevate di 1,5 mm (1/16″). Si consiglia di sollevare le gambe anteriori di 8 mm (5/16″) e le gambe posteriori di 7 mm (9/32″): ruotare i piedi anteriori per 5,5 volte e quelli posteriori per 4,5 volte.

112ISTRUZIONI PER L'INSTALLAZIONE

• Dopo aver regolato i piedini, controllare il livellamento dell'apparecchio sia in senso longitudinale che in senso trasversale, appoggiando una livella sul fondo del vano freezer (il cassetto deve essere rimosso). Regolazione del frigorifero nel mobiletto

• Per i prodotti che prevedono l'installazione di porte in acciaio inox, la posizione dell'unità deve essere regolata in modo che la porta e la superficie del mobiletto siano a filo e ci sia una distanza di almeno 3,2 mm (1/8″) dai pannelli e dai divisori laterali. Fig. 41

• Per le unità panel-ready, il frigorifero deve essere installato a una profondità che tenga conto dello spessore del pannello di rivestimento personalizzato in modo da garantire, se lo si desidera, un'installazione a filo. NOTA Quando si allinea l'unità, è importante allineare il bordo superiore del cassetto del freezer dato che la sua altezza e la sua posizione sono fisse. Tutti gli altri pannelli possono essere regolati utilizzando i meccanismi di regolazione inclusi negli elementi di montaggio. Come illustrato di seguito, viene fornita una pratica dima di regolazione della profondità di installazione.

113ISTRUZIONI PER L'INSTALLAZIONE

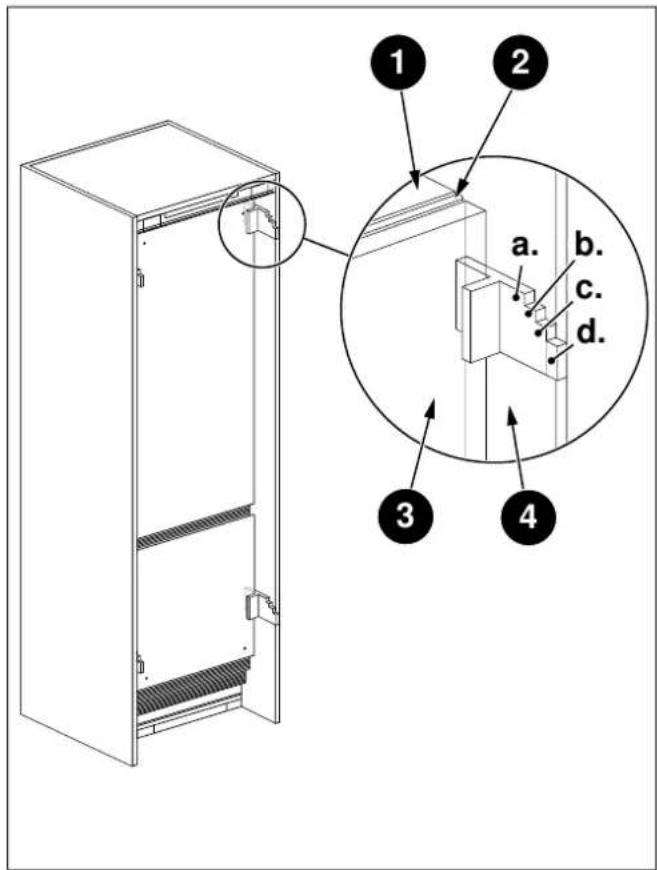

• La posizione dell'elemento di regolazione del livello (5) deve essere regolata in base allo spessore della porta. Può regolare il livello per 4 diversi spessori di porte. Fig. 43

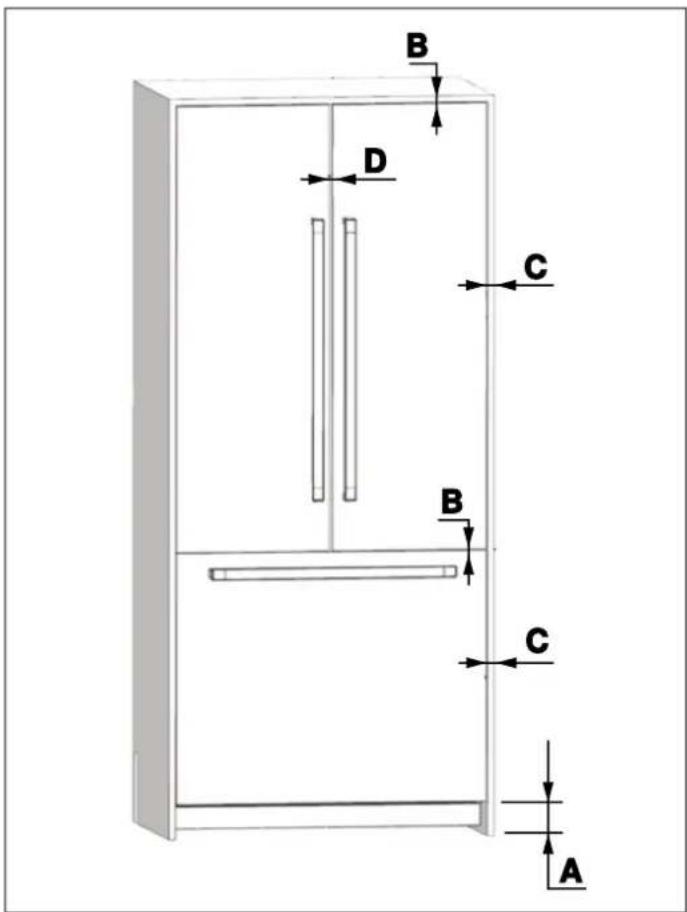

• d. 38 mm (1 1/2″) AVVERTENZA Nel modello French Door Bottom Mount RFD90S5FPNS/24 può essere montato solo su pannelli con uno spessore fino a 19 mm (3/4″). NOTA Il mobiletto deve essere adatto a contenere la profondità minima più il pannello della porta più spesso (se desiderato). A prescindere dallo spessore della porta, è necessario non superare il peso massimo dei pannelli altrimenti la garanzia del prodotto decade.

114ISTRUZIONI PER L'INSTALLAZIONE

NOTA Lo spessore del pannello accessorio in acciaio inox è di 19 mm (3/4″).

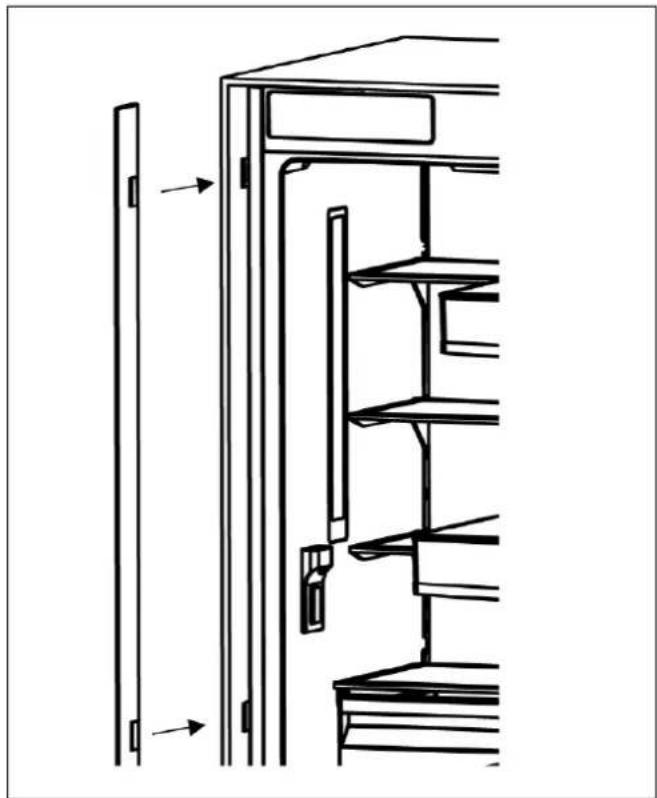

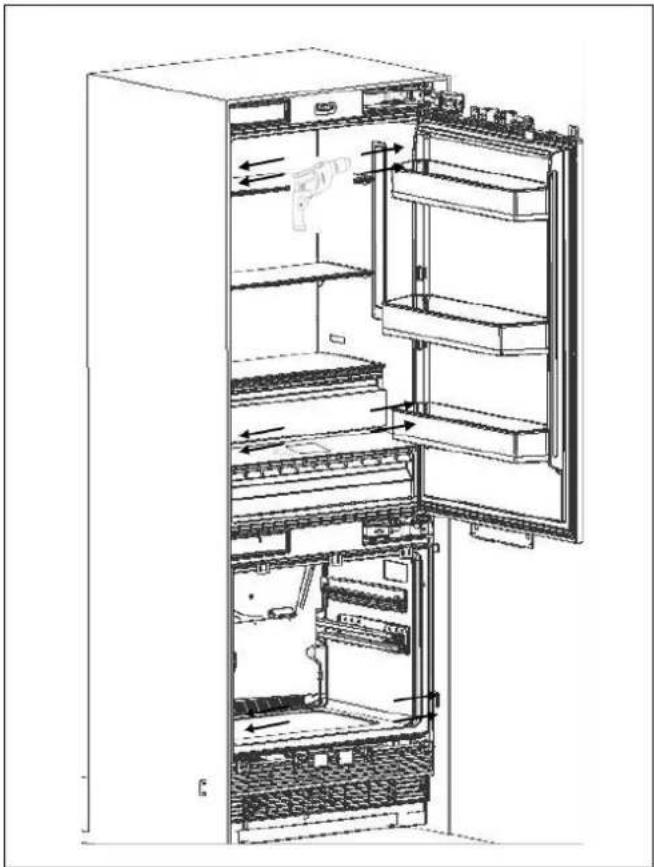

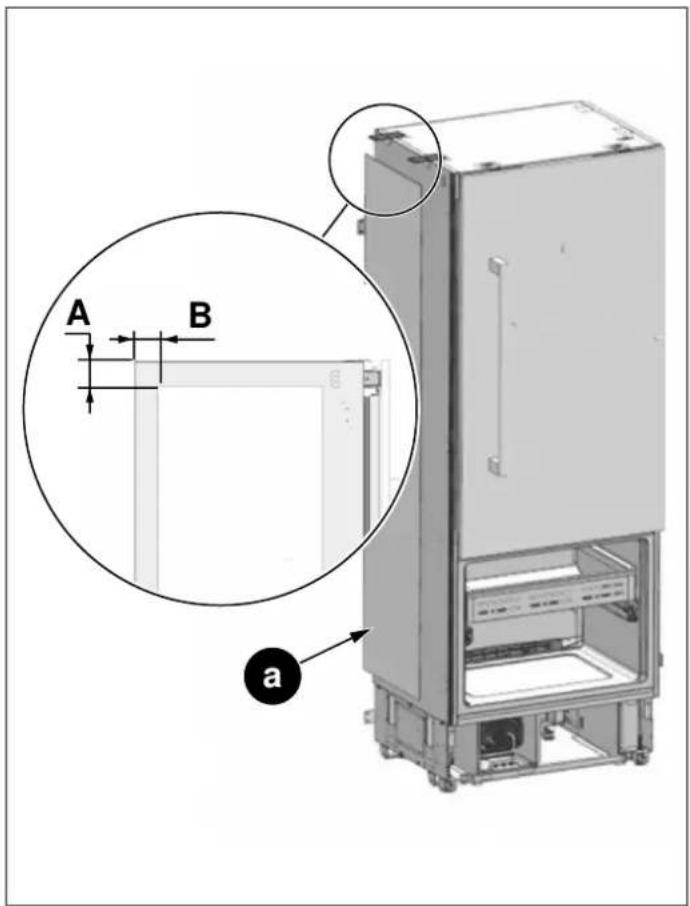

AVVITAMENTO DELLE STAFFE LATERALI

• Montare le staffe (#12) sull'unità, 2 sulla parte superiore e 3 su ogni lato. Usare le viti (#11) per fissare ciascuna staffa.

• Utilizzare 16 viti lunghe (#13) per unire l'unità al mobiletto. AVVERTENZA Prima di avvitare le staffe laterali nei divisori laterali del mobiletto, verificare che le viti siano più corte dello spessore del divisorio, altrimenti si rischia di danneggiare il lato rifinito. Prima di iniziare ad avvitare le staffe laterali e superiori, verificare che l'unità sia collegata all'alimentazione elettrica, che l'acqua (se applicabile) arrivi all'apparecchio e che l'attacco dell'acqua non sia soggetto a perdite. Fig. 44 NOTA Praticare un foro pilota di riferimento nel divisorio laterale potrebbe facilitare il processo di montaggio.

115ISTRUZIONI PER L'INSTALLAZIONE

• Fissare la staffa superiore al mobile con 4 viti (#13). NOTA Praticare un foro pilota di riferimento nel divisorio laterale potrebbe facilitare il processo di montaggio. Fig. 46

116ISTRUZIONI PER L'INSTALLAZIONE

INSTALLAZIONE DEL MOBILETTO

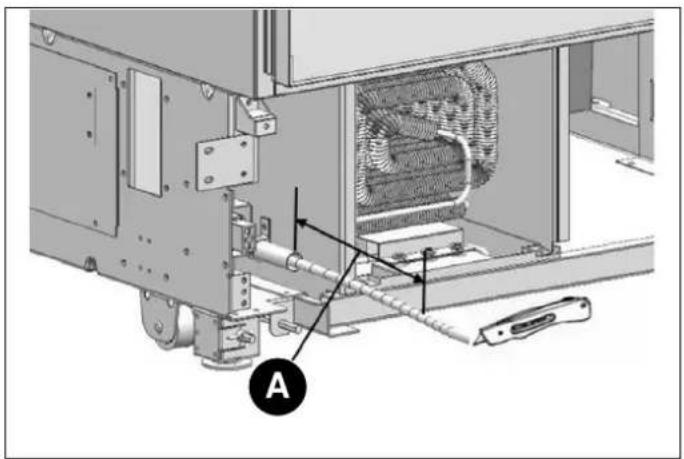

INFERIORE Completare l'attacco dell'acqua

• Usare un cutter per tagliare l'eventuale lunghezza in eccesso del tubo dell'acqua, lasciando 254 mm (10″) per facilitarne la curvatura e il collegamento all'attacco dell'acqua senza tensioni o potenziali attorcigliamenti nella linea di alimentazione che porta al connettore. Fig. 47

• Usare 2 chiavi per collegare saldamente il tubo proveniente dall'attacco alla valvola del frigorifero. AVVERTENZA Il tubo di collegamento all'impianto idrico deve essere un unico pezzo. Non utilizzare tubi di prolunga. AVVERTENZA Quando si lavora al collegamento dell'acqua dell'apparecchio, verificare che l'alimentazione elettrica sia interrotta. AVVERTENZA Quando si collega il tubo dell'acqua, la valvola dell'acqua deve essere chiusa. AVVERTENZA È consigliabile che, dopo l'installazione del prodotto, la valvola dell'acqua resti accessibile. AVVERTENZA La pressione dell'impianto idrico deve essere compresa tra 25 e 80 psi (1,7-5,5 bar). NOTA Completato il collegamento, aprire la valvola dell'acqua e verificare che non ci siano perdite. NOTA L'apparecchio è dotato di un raccordo idrico a compressione in ottone. Fig. 48

117ISTRUZIONI PER L'INSTALLAZIONE

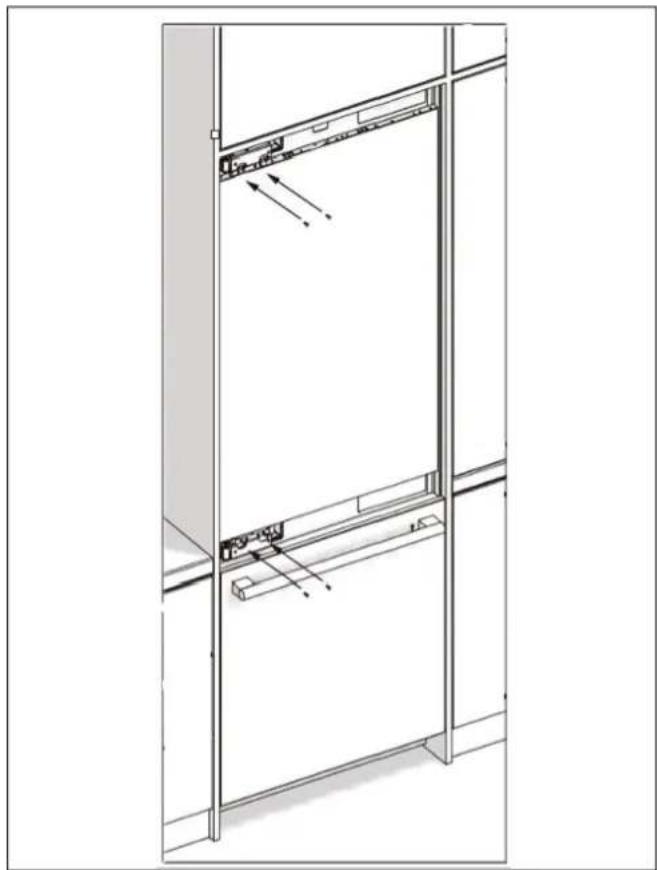

FISSAGGIO DEL COMPONENTE SUPERIORE

DELLA GRIGLIA DI VENTILAZIONE

• Usare 2 viti per fissare la griglia di ventilazione superiore. Fig. 49

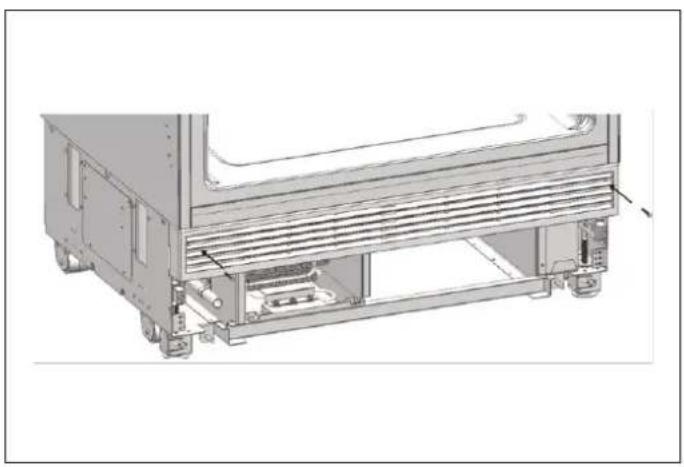

FISSAGGIO DEL COMPONENTE INFERIORE

DELLA GRIGLIA DI VENTILAZIONE

Usare 2 viti per fissare il componente superiore della griglia di ventilazione la griglia di ventilazione inferiore. Fig. 50 NOTA La griglia inferiore può essere regolata per adattarsi alla pedata del mobile, spostandola in avanti o indietro per un massimo di 23 mm (15/16″). Inoltre, sulla griglia inferiore è possibile applicare un elemento decorativo per l'abbinamento ai mobili adiacenti, purché non ostruisca le griglie di ventilazione e non impedisca il flusso d'aria.

118ISTRUZIONI PER L'INSTALLAZIONE

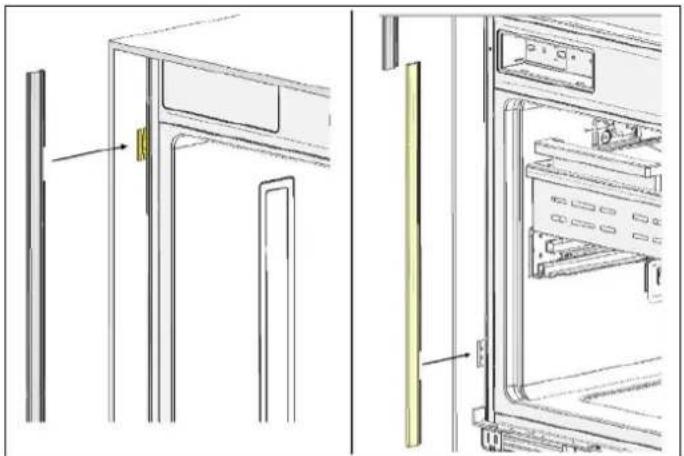

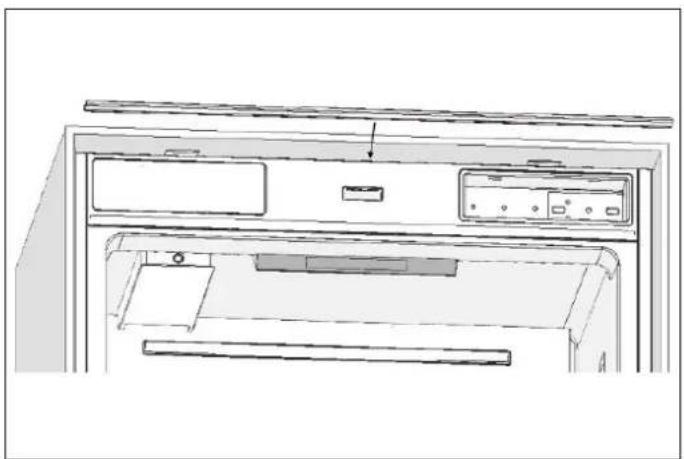

FISSAGGIO DEI PROFILI DECORATIVI

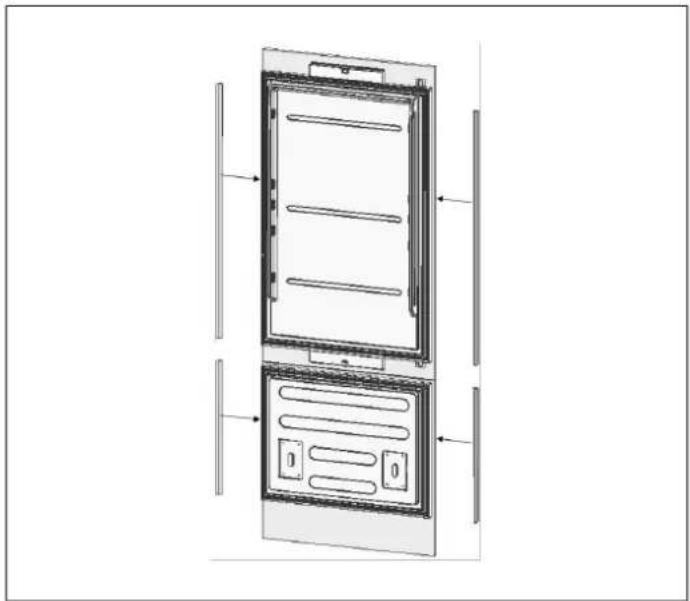

• Il profilo laterale decorativo è un materiale plastico morbido con un'estremità spinata da inserire tra il frontone del mobiletto e il corpo dell'apparecchio (#1), sulle staffe di collegamento destra/sinistra. Può essere necessario eseguire alcune rifiniture per garantire che i profili si inseriscano nelle staffe; anche lo spessore dell'estremità spinata può richiedere una rifinitura a seconda dell'ampiezza dello spazio tra il corpo laterale e il timpano del mobiletto. Fig. 51

• Premere il profilo (#4) sulla staffa di collegamento superiore. Fig. 52

119ISTRUZIONI PER L'INSTALLAZIONE

INSTALLAZIONE E PREPARAZIONE DEL

PANNELLO DI RIVESTIMENTO

Questa sezione contiene informazioni sulla preparazione delle porte del mobiletto e sul loro montaggio sul prodotto. AVVERTENZA I pesi massimi dei pannelli da montare sull'unità sono i seguenti:

120ISTRUZIONI PER L'INSTALLAZIONE

SCELTA DELLO SPESSORE DELLA PORTA

La porta del frigorifero può aprirsi fino a un massimo di 115°. Se si desidera che le porte si aprano fino a questo punto, è possibile scegliere tra gli spessori mostrati nell'immagine sopra. Per tutti i frigoriferi a 2 porte Bottom Mount Per il modello a 3 ante French Door Bottom Mount, l'unico spessore disponibile è 19 mm (3/4″). AVVERTENZA Se lo spessore della porta è maggiore di 38 mm (1 1/2″), la porta non dovrebbe aprirsi di oltre 90°. È necessario installare sulla cerniera un perno di limitazione. Il perno di limitazione (#6) viene fornito con l'unità per impedire, se necessario, che la porta si apra di oltre 90° e può essere installato sulla cerniera. Le tolleranze di spessore della porta in caso di utilizzo del perno di limitazione sono riportate nello schema che segue. Fig. 54

121ISTRUZIONI PER L'INSTALLAZIONE

122ISTRUZIONI PER L'INSTALLAZIONE

RIMOZIONE DELLE COPERTURE DEI

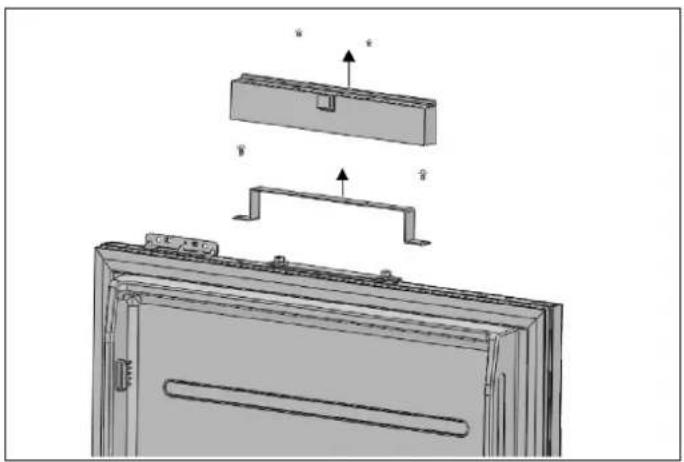

• Rimuovere le viti superiori per rimuovere la copertura superiore. Fig. 56 AVVERTENZA Sulle coperture delle staffe c'è un magnete. Si tratta di un componente funzionale perché attiva l'interruttore reed di apertura della porta. Verificare che le coperture non vengano scambiate; ognuna deve essere riposizionata sulla staffa da cui è stata rimossa. Il magnete non dovrebbe essere scambiato con quello della copertura inferiore.

• Rimuovere le due viti per rimuovere la staffa di aggancio per il coperchio del meccanismo inferiore. Fig. 57

123ISTRUZIONI PER L'INSTALLAZIONE

RIMOZIONE DELLE STAFFE DEL PANNELLO

• Staccare le staffe di montaggio superiore e inferiore del pannello dai meccanismi di regolazione del pannello della porta del frigorifero, come illustrato di seguito. Fig. 58 Fig. 59

• Rimuovere le coperture dei meccanismi di regolazione del pannello dalla parte inferiore della porta del freezer, insieme alle staffe di montaggio del pannello.

124ISTRUZIONI PER L'INSTALLAZIONE

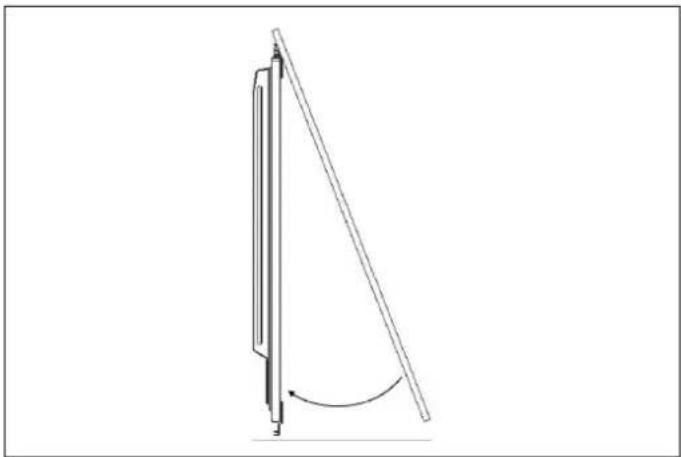

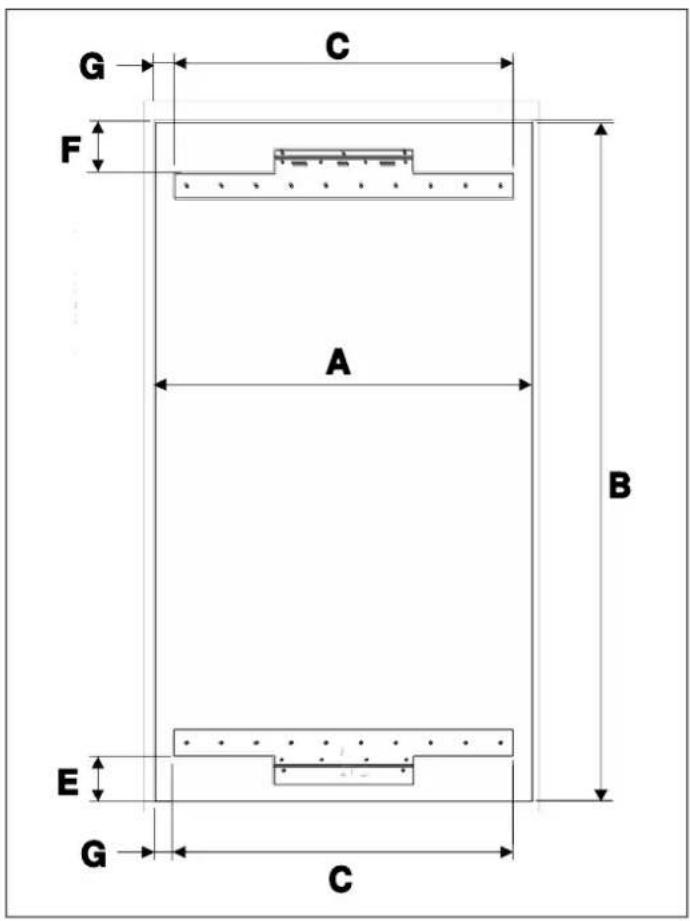

PREPARAZIONE DEI PANNELLI DI

RIVESTIMENTO NOTA Per la misura, si può utilizzare la dima di preparazione dei pannelli porta/cassetto fornita con il prodotto. Fig. 60A. Parte inferiore del frigoB. Parte superiore del frigoC. Parte superiore del freezerD. Parte inferiore del freezerFig. 61 AVVERTENZA I fori di montaggio delle maniglie devono essere regolati in base alle maniglie da utilizzare nella cucina. AVVERTENZA Lo spessore minimo della porta deve essere di 16 mm (5/8″). AVVERTENZA Nel modello French Door Bottom Mount RFD90S5FPNS/24 può essere montato solo su pannelli con uno spessore fino a 19 mm (3/4.″).

125ISTRUZIONI PER L'INSTALLAZIONE

PREPARAZIONE DEL PANNELLO DELLA

126ISTRUZIONI PER L'INSTALLAZIONE

• Per evitare di danneggiare la superficie finita del pannello, utilizzare viti adatte allo spessore del pannello della porta.

• Installare le staffe di aggancio utilizzando le staffe di aggancio dei mobili a vite (#18). La dima di preparazione dell'anta del mobile (#1) fornita in dotazione può essere utilizzata per allineare il pannello dell'anta e le staffe. Usare 4 viti (#22) e 2 ferri di fissaggio (#21) per fissare i lati di ciascun pannello della porta del frigorifero RFD90S5FPNS/24. L'elemento di aggancio e il meccanismo superiore della porta del frigorifero devono essere sulla parte superiore della porta. Fissare la maniglia della porta al pannello superiore della porta prima di installare il pannello sul frigorifero. Per le maniglie usare elementi di fissaggio che, oltre a fissarle saldamente al pannello, rimangano a filo o comunque non sporgano dalla parte posteriore del pannello di rivestimento. Questo può richiedere l'adattamento degli elementi di fissaggio della maniglia nella parte posteriore del pannello, come illustrato di seguito. Le viti di montaggio delle maniglie non devono sporgere. Fig. 64 RFD90S5FPNS/24 Fig. 65 RBM90S5FPNS /RBM75S5FPNS Applicare la maniglia della porta del frigorifero. Le viti che tengono la maniglia della porta non devono sporgere. Fig. 66 AVVERTENZA I fori di montaggio delle maniglie devono essere regolati in base alle maniglie da utilizzare nella cucina. AVVERTENZA Lo spessore minimo della porta deve essere di 16 mm (5/8″). AVVERTENZA Nel modello French Door Bottom Mount RFD90S5FPNS/24 può essere montato solo su pannelli con uno spessore fino a 19 mm (3/4″). AVVERTENZA Per evitare di danneggiare la superficie finita del pannello, utilizzare viti adatte allo spessore della porta.

127ISTRUZIONI PER L'INSTALLAZIONE

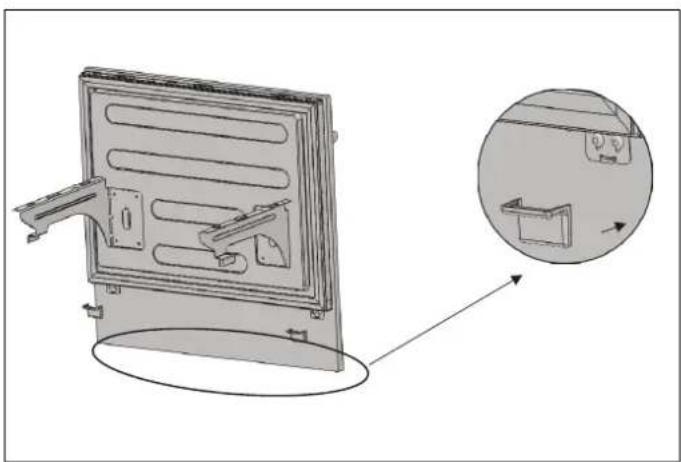

• Fissare le 3 staffe metalliche a "L" per l’elemento di aggancio della porta del freezer (#9) con 6 viti (#10) e 1 vite (#8) per ciascuna. Fig. 67

128ISTRUZIONI PER L'INSTALLAZIONE

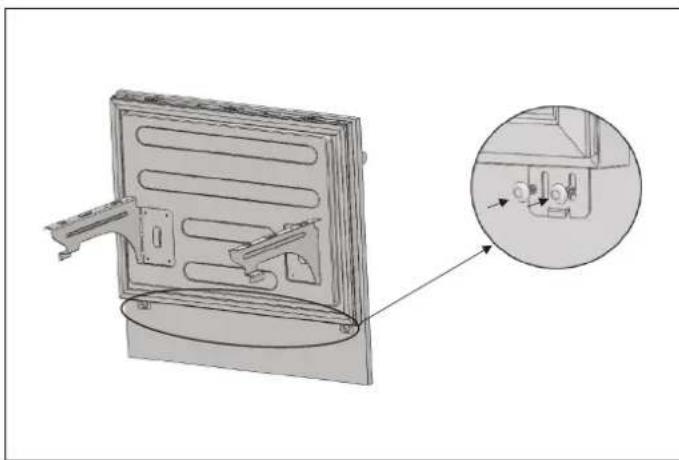

La dima di preparazione dell'anta del mobile (#1) fornita in dotazione può essere utilizzata per allineare il pannello dell'anta e le staffe. Fig. 68 AVVERTENZA È necessario utilizzare viti adatte allo spessore del pannello della porta. Installare le staffe di aggancio utilizzando le staffe di aggancio dei mobili a vite (#18). Per allineare le parti, è possibile usare anche la dima (#1) di preparazione della porta del mobile fornita con il prodotto. È consigliabile conservare questa dima per future esigenze. Fissare le 3 staffe metalliche a "L" per l’elemento di aggancio della porta del freezer (#9) con 6 viti (#18) per ciascuna.

• Prima di installare il pannello sul freezer, fissare la maniglia della porta al pannello. Per le maniglie usare elementi di fissaggio che, oltre a fissarle saldamente al pannello, rimangano a filo o comunque non sporgano dalla parte posteriore del pannello di rivestimento. Questo può richiedere l'adattamento degli elementi di fissaggio della maniglia nella parte posteriore del pannello. Le viti di montaggio delle maniglie non devono sporgere. Fig. 69

Fissare l'anta del mobile alla porta del frigorifero inclinandola leggermente in diagonale. Fig. 70

129ISTRUZIONI PER L'INSTALLAZIONE

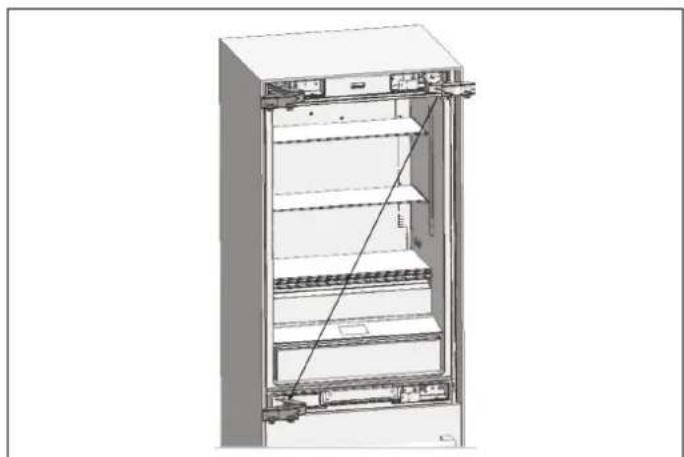

ALLINEAMENTO DELLA PARTE SUPERIORE

• Il pannello personalizzato per il frigorifero deve essere a filo con le ante del mobile accanto. A tal fine, è necessario regolare la direzione 3D utilizzando due bulloni di fissaggio. Innanzitutto, controllare la posizione della porta del frigorifero rispetto ai mobili della cucina. La distanza tra l'anta e i mobili adiacenti deve essere di 3 mm (1/8″), supponendo che le dimensioni dell'anta siano corrette. Ora è possibile regolare la porta in base a questa distanza. Fig. 71

• A In alto e in basso

• B Fronte e retro/Sinistra e destra

• C Fissaggio completo della porta

ALLINEAMENTO DELLA PARTE INFERIORE

130ISTRUZIONI PER L'INSTALLAZIONE

• A In alto e in basso

• B Fissaggio completo della porta

• Utilizzare la staffa della porta del mobile (#16) per unire la porta del mobile

• Utilizzare 1 vite per fissare la staffa di fissaggio della porta (elemento #15) alla porta.

• Utilizzare 2 viti (elemento #17) per fissare l'anta del mobile. Fig. 74 AVVERTENZA Sulla staffa di aggancio della porta di copertura è presente un magnete nella parte superiore. AVVERTENZA Si tratta di una parte funzionale per il funzionamento del prodotto. AVVERTENZA Non dovrebbe essere scambiato con quello della copertura inferiore. A B

131ISTRUZIONI PER L'INSTALLAZIONE

• Agganciare la staffa dello sportello del mobile (#14). Fig. 75

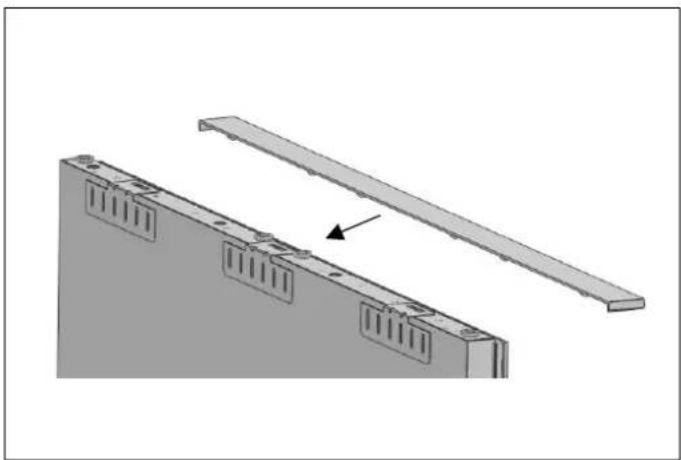

• Fissare e avvitare la copertura decorativa superiore/ inferiore. Fig. 76

132ISTRUZIONI PER L'INSTALLAZIONE

Fig. 77 Fissare le barre (#21) sul lato della porta con viti (#19) e rondelle (#20).

• Fissare la staffa di collegamento porta-mobile (elemento #16) sulla parte inferiore della porta con la vite della staffa di fissaggio della porta (elemento #15). Fig. 78

• Allineare la porta del mobile per il cassetto del freezer con la rondella di regolazione (#7).

133ISTRUZIONI PER L'INSTALLAZIONE

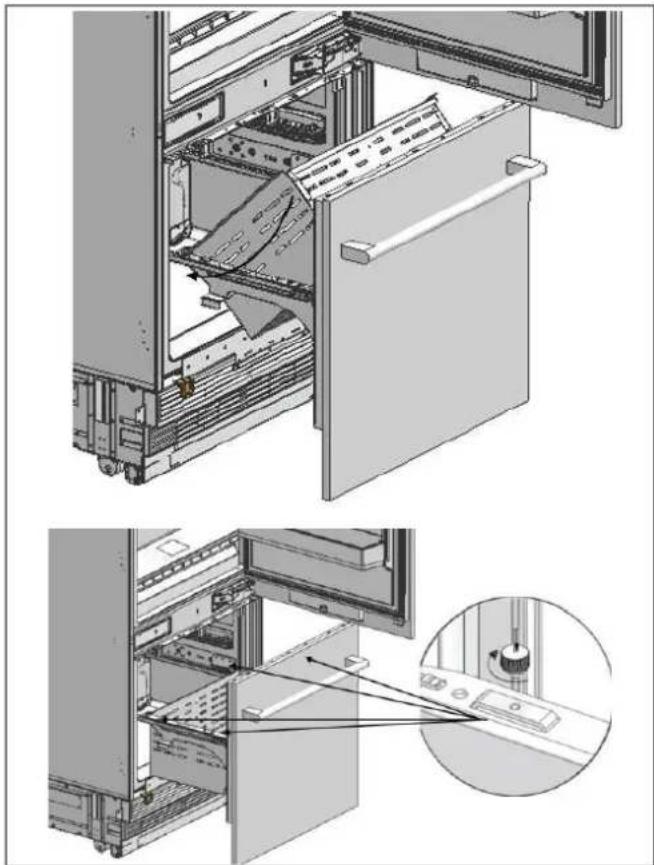

• Fissare le tre staffe di aggancio della porta del freezer (#9) con una vite (#8) e uno spessore (#8-1) ciascuna. Fig. 79

• Utilizzare 2 viti (elemento #17) per fissare l'anta del mobile. Fig. 80

• Agganciare la staffa dello sportello del mobile (elemento #14). Fig. 81

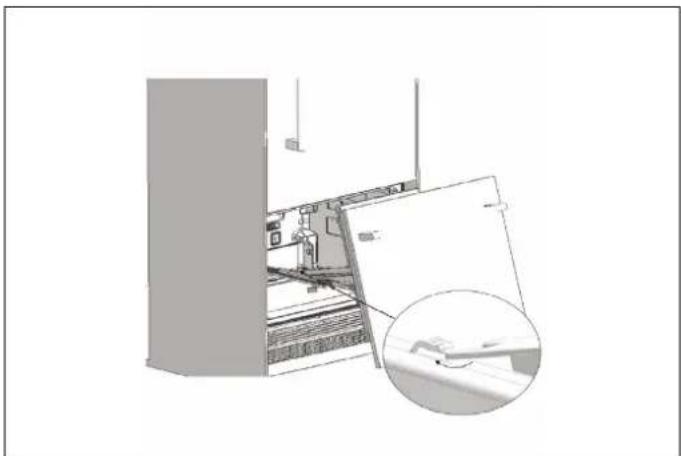

• Installare la porta del mobile di copertura del freezer sulle guide. Fig. 82

134ISTRUZIONI PER L'INSTALLAZIONE

• Montare la porta del mobile di copertura del freezer sulle guide con 2 viti. Fig. 83

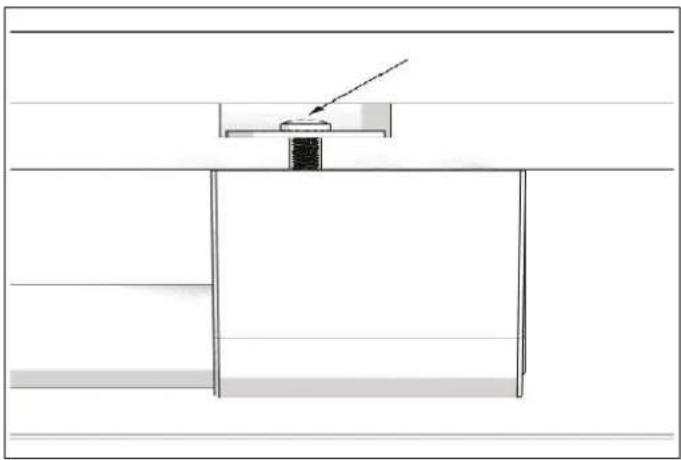

• Posizionare il cassetto sulla guida e serrare le viti. Fig. 84

• Fissare la parte superiore della porta di copertura del freezer (voce #5) utilizzando le linguette. Fig. 85

135ISTRUZIONI PER L'INSTALLAZIONE

COMPLETAMENTO DELL’INSTALLAZIONE

Per completare l'installazione, fissare le rifiniture laterali della porta (#2 e #3). Fig. 86 Rimuovere la carta del nastro biadesivo prima di attaccare le parti. Fig. 87

REGOLAZIONE DELLA TENSIONE DELLA

MOLLA DELLE CERNIERE

• Usare un trapano per regolare la tensione delle cerniere superiore e inferiore della porta del frigoriffero. Portare la vite di regolazione della cerniera dalla posizione "O" alla posizione "I". Fig. 88 AVVERTENZA Durante questa regolazione, la porta deve essere completamente aperta. AVVERTENZA La regolazione della tensione delle cerniere deve essere eseguita solo dopo la regolazione del pannello della porta.

• Impostare il livello di tensione della cerniera su "0". Fig. 89 ATTENZIONE La mancata regolazione della cerniera su "0" prima di proseguire con l'installazione può essere causa di lesioni.

• Rimuovere le guarnizioni di chiusura laterali. Fig. 90

• Svitare le 2 viti della copertura superiore della porta del frigorifero e rimuoverla. Fig. 91 137INVERSIONE DEL SENSO DI APERTURA DELLA PORTA

• Svitare le 2 viti della copertura inferiore della porta del frigo e rimuoverla. Fig. 92

• Rimuovere le viti delle staffe inferiori e superiori dal frigorifero. Fig. 93 RBM90S5FPNS /RBM75S5FPNS 138INVERSIONE DEL SENSO DI APERTURA DELLA PORTA Fig. 94 RFD90S5FPNS/24 Le porte modello french non sono reversibili. I passi seguenti indicano la procedura da seguire nel caso in cui sia necessario rimuovere i pannelli.

• Rimuovere la vite dal meccanismo superiore e da quello inferiore del frigorifero. AVVERTENZA Alla rimozione di queste viti, il pannello della porta del frigorifero si stacca. Adottare le misure necessarie a evitare che la porta cada. Si può fissare la porta del mobiletto alla porta interna con nastro adesivo oppure farsi aiutare da una seconda persona.

• Rimuovere la porta del mobiletto del frigorifero e appoggiarla in posizione capovolta su un tavolo.

• Fissare la porta del mobiletto ruotandola di 180° rispetto alla posizione attuale. 139INVERSIONE DEL SENSO DI APERTURA DELLA PORTA

RIMOZIONE E PREPARAZIONE DELLA

• Rimuovere le viti di collegamento delle cerniere dalle relative staffe. ATTENZIONE Alla rimozione di queste viti, la porta del frigorifero si stacca. Adottare le misure necessarie a evitare che la porta cada. Si può fissare la porta del mobiletto alla porta interna con nastro adesivo oppure farsi aiutare da una seconda persona. Fig. 95

• Staccare la porta del frigorifero e appoggiarla su un tavolo; successivamente, rimuovere gli elementi di montaggio e avvitarli sul lato opposto della porta.

• Fissare l'elemento di aggancio con 2 viti. Fig. 96 NOTA Per completare la reversibilità dell'anta, è necessario cambiare le staffe in diagonale.

• Rimuovere i copricerniera situati sul lato su cui si desidera montare le cerniere.

• Rimuovere il copriviti e le viti che fissano le cerniere. Fig. 97

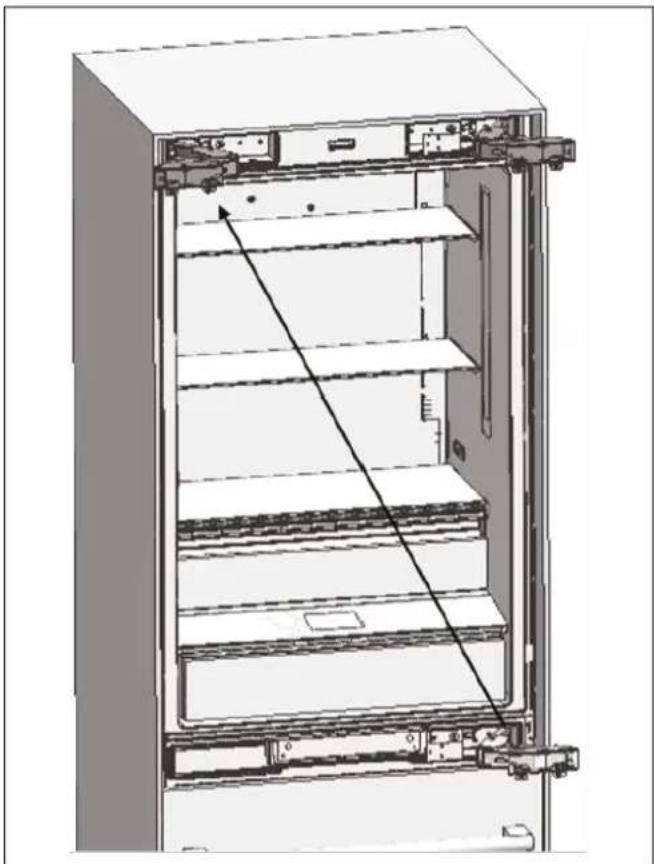

• Rimuovere la cerniera inferiore destra svitando le 2 viti corrispondenti e montarla nello slot presente sul lato superiore sinistro. Fig. 98

• Rimuovere la cerniera superiore destra svitando le 2 viti corrispondenti e montarla nello slot presente sul lato inferiore sinistro. Fig. 99

• Rimontare i copriviti decorativi delle cerniere. 141INVERSIONE DEL SENSO DI APERTURA DELLA PORTA

• Montare i copricerniera sul lato da cui sono state rimosse le cerniere. Fig. 100

• Rimuovere la parte di sfiato dell'aria e cambiare direzione come mostrato in figura. Fig. 101 RIMONTAGGIO DELLE PORTE.

• Posizionare la porta interna sul frigorifero usando la guarnizione della porta per tenerla in posizione e fissarla sulle cerniere con 4 viti. Fig. 102

142INSTALLAZIONE IN CONFIGURAZIONE AFFIANCATA

DIMENSIONI DI INTAGLIO DEL MOBILETTO

• Prima di iniziare l'installazione, verificare le dimensioni del mobile sotto riportate. Per le installazioni combinate di due o più frigoriferi a bottom mount (montaggio inferiore), è necessario acquistare uno o più kit di raccordi accessori (CTXV). Fig. 103

CONFIGURAZIONE A B C

143INSTALLAZIONE IN CONFIGURAZIONE AFFIANCATA

POSIZIONE DEL CABLAGGIO ELETTRICO

• La posizione del cablaggio elettrico deve essere compresa nell'intervallo indicato di seguito. AVVERTENZA Non utilizzare cavi di prolunga o adattatori a due poli e non rimuovere il polo di terra del cavo di messa a terra. AVVERTENZA Il corretto collegamento dei poli della presa deve essere verificato da elettricista qualificato. Verificare che la messa a terra della presa sia corretta. Per gli aspetti tecnici, consultare la sezione REQUISITI ELETTRICI. Fig. 104

CONFIGURAZIONE A B C D E

144INSTALLAZIONE IN CONFIGURAZIONE AFFIANCATA

POSIZIONE DELL'ATTACCO DELL'ACQUA

La posizione dell'impianto idrico deve essere quella indicata nell'immagine sottostante. Per gli aspetti tecnici, consultare la sezione REQUISITI IDRAULICI. Fig. 105

CONFIGURAZIONE A B C D E

145INSTALLAZIONE IN CONFIGURAZIONE AFFIANCATA

Staffa di collegamento T2.0, Rivestimento in Cr+Zn

Fissaggio metallico 3 5 Finitura centrale PVC estruso, L = 1.876 mm 1

146INSTALLAZIONE IN CONFIGURAZIONE AFFIANCATA

INSTALLAZIONE DELLA SCHIUMA ISOLANTE

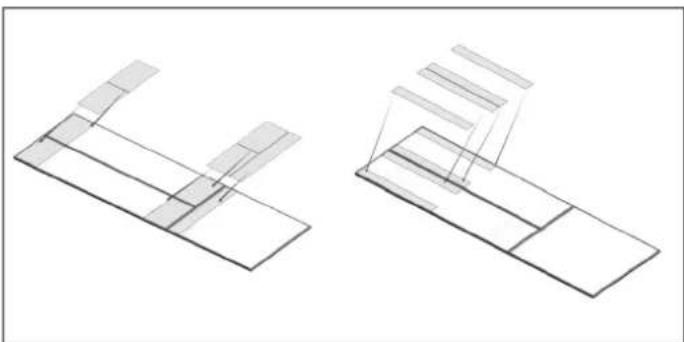

Fissare la schiuma isolante al centro del lato di uno deifrigoriferi, come indicato nella figura sottostante:Fig. 107a. Schiuma isolanteA. 60 mmB. 55 mm NOTA La schiuma isolante deve essere fissata sul lato dell'apparecchio che verrà collocato accanto all'altro apparecchio, incastrandola saldamente tra i due apparecchi. La mancata osservanza di questa precauzione può provocare l'accumulo di condensa.

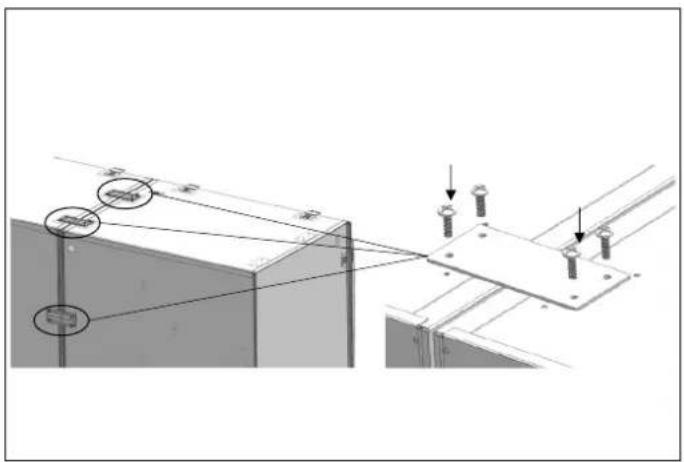

Avvitare gli elementi di fissaggio (Fig. 108 ) e la staffa dicollegamento (Fig. 109 ) su un frigorifero.Fig. 108Fig. 109Eseguire tutti i collegamenti di alimentazione.• Posizionare i due frigoriferi uno accanto all'altro,assicurandosi che siano correttamente allineati.

147INSTALLAZIONE IN CONFIGURAZIONE AFFIANCATA

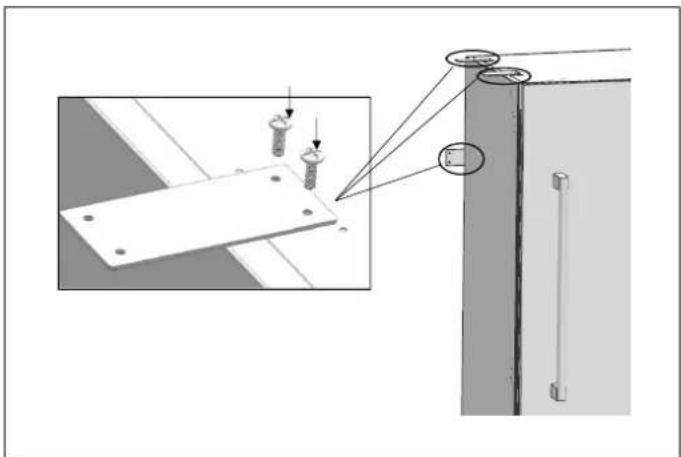

• Una volta allineati, utilizzare le viti per attaccare i fissaggi (#4) a entrambi i frigoriferi. Fare riferimento alle immagini sottostanti come guida: Fig. 110

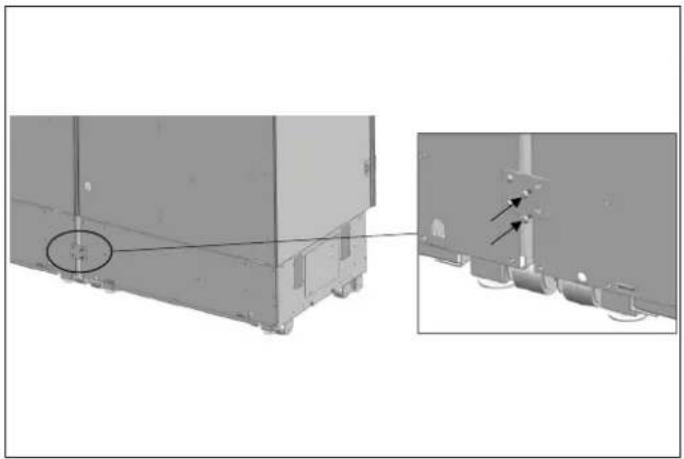

• Una volta allineati correttamente i frigoriferi, fissare le staffe di collegamento sul retro (Fig. 111 ) e sulla parte anteriore (Fig. 112 ) unendo i due frigoriferi. Fig. 111 Fig. 112

• Collegare l'alimentazione ai frigoriferi.

• Installare i collegamenti idrici dei frigoriferi seguendo le istruzioni del produttore.

• Spingere delicatamente i frigoriferi nella loro posizione finale, assicurandosi che siano in piano e stabili.

148INSTALLAZIONE IN CONFIGURAZIONE AFFIANCATA

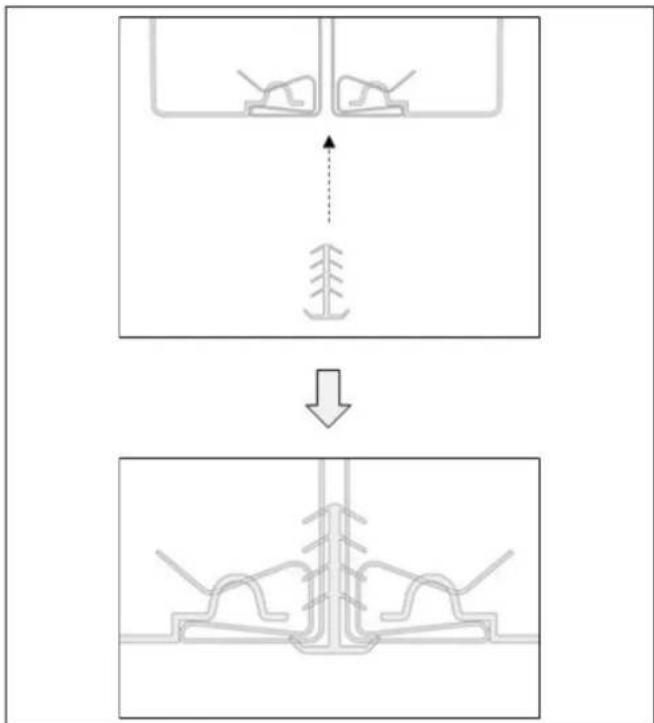

• Assicurarsi che i frigoriferi siano allineati correttamente prima di inserire il profilo centrale. Fig. 113

• Spingere delicatamente il profilo centrale tra i frigoriferi per inserirlo saldamente in posizione. Fig. 114

• Collegare l'alimentazione ai frigoriferi.

• Installare i collegamenti idrici dei frigoriferi seguendo le istruzioni del produttore.

• Spingere delicatamente i frigoriferi nella loro posizione finale, assicurandosi che siano in piano e stabili. Fig. 115 A. Profili del mobile B. Frigoriferi C. 3 mm (1/8″)

149INSTALLAZIONE IN CONFIGURAZIONE AFFIANCATA

LIVELLAMENTO DEI FRIGORIFERI

• Utilizzando un trapano e la punta indicata di seguito, innestare a turno ciascuno degli alberi di regolazione del frigorifero e livellare il frigorifero. Fig. 116 Sollevare i piedini anteriori per ridurre il rischio di caduta frontale del mobile. A/D – Ruotare l'albero in senso orario per sollevare i piedi anteriori. B/C –Ruotare l'albero in senso orario per sollevare i piedi posteriori.

INSTALLAZIONE DELLE STAFFE DI

• Installare le staffe di collegamento al frigorifero con 12 viti. Fig. 117

150INSTALLAZIONE IN CONFIGURAZIONE AFFIANCATA

INSTALLAZIONE DELLE STAFFE DI

• Fissare le staffe di collegamento al frigorifero usando 4 viti. Fig. 118

• Installare le finiture laterali sulle staffe di connessione destra e sinistra. Fig. 119

151INSTALLAZIONE IN CONFIGURAZIONE AFFIANCATA

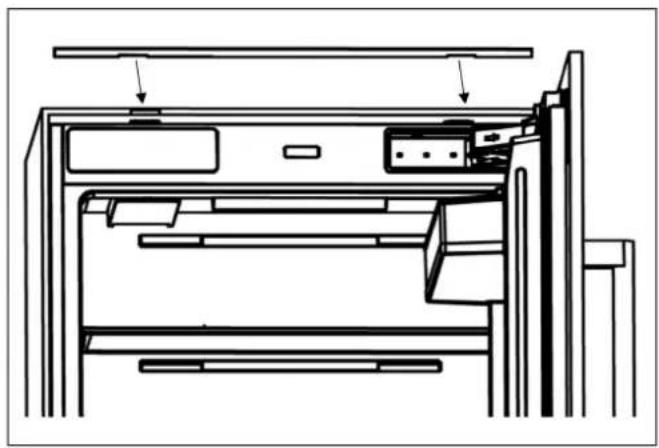

• Installare le finiture superiori sulle staffe di collegamento superiori. Fig. 121

• Assicurarsi che i frigoriferi siano allineati correttamente prima di inserire il profilo centrale (parte #5).

• Spingere delicatamente il profilo centrale tra i frigoriferi per inserirlo saldamente in posizione. Fig. 122 Fig. 123
