GEBRUIKSAANWIJZING TV620BT1 BRANDT

U hebt een kookplaat van BRANDT aangeschaft. Wij wollen u hiergraag voor bedanken.

Wij hebben bij het ontwerpen van dit apparaat gebruik gemaaakt van onsze passie en once knowhow om zo goed möglich aan uw wensen te voldoen. Wij hebben het zo ontworpen dat het ook.altijd eenvoudig is te gebruiken; innovatief en hoge prestaties leverend.

In het gamma van BRANDT producten vindt u ook een ruime keuze aan ovens, magnetrons, afzuigdampkappen, fornuizen, vaatwassers, = wasmachine, droogtrommel, koelkasten en diepvriezers, die u kunt afstemmen op uw nieuwe kookplaat van BRANDT.

Kijk ook op once site www.brandt.com, waar vindt u al once producten en nuttige en aanvullende informatie.

BRANDT

Wij streven voortdurend maar verbetering van once producten. Daarom behouden we ons hetrecht voor om aan de technische, fonctionele of esthetische kenmerken van once producten wijzigingen aan te brengen die in verband staan met technische ontwikkelingen.

Belangrijk

Vór installmente en gebruik van uw apparaat deze installmente- en gebruiksgids aandachtig lezen. U zult snel gewend raken aan de werkinq.

www.brandt.com

INHOU

Veiligheidsaanwijzingen 56
- Respect voor het milieu 56
- Beschrijving van het apparaat 57

Keuze van de plaats 58
Inbouw 58
Aansluiting 59

2 / GEBRUIK VAN HET APPARAAT

• Beschrijving van de boenzijde 60
• Kookpotten voor glaskeramiek 61
• Beschrijving van de bedieningen 62
  Aanzetten van de kookplaat 62
  -Instellen van het vermogen 62
• Stop kookplaat 62
• Extra zone 62
  -Instellen van de schakelklokken 62
• Gebruik van de Kinderbeveiliging 63
• GBeveilingen bij kookplaat in werkung 63

3 / PERIODIEK ONDERHOUD VAN HET APPARAAT

Onderhoud van het apparatus 64
Onderhoud van het apparatus 64

4 / SPECIALE MEDEDELINGEN, INCIDENTEN

Bij de inwerkingstelling 65
Bij het aanzetten 65
Tijdens het gebruik 65

5/KOOKTABLE 66

NL VEILIGHEIDSAANWIJZINGEN

VEILIGHEIDSAANWIJZINGEN

Deze kookplaat is bestemd voor particulieren in een huishoudelijk omgeving.

Deze kookplaten zich uitsluitend bestemd voor het koken van vaste of vloeibare levensmiddelen en bevatten geen asbesthoudende onderdelen.

Restwarmte

Zolang een kookzone die in gebruik is heet is, brandt een lampje of "H"(naargelang de modellen) relatief aan deze zone op de indicator.

Wanner een kookzone uitgeschakeld worden maar de temperatuur hoog blijft, blijft dit lampje branden.

Na een langdurige stroomonderbreking kan een ander lampje oplichten. Dit lampje gaatuit door te drukken op een willekeurige toets. De stralingswarmte van de kookzones kan nielmetimin hoog blijven.

Let op

Raak deze zones nicht aan, brandwon-dengevaar.

De halogeenlampen van de kookzones nicht aanstaren.

- Kinderbeveiling

Uw kookplaat is voorzien van een kinderbeveiliging voor vergrendeling van de functiesijdens het koken of wanner de plaat Niet aan staat (zie hoofdstuk: gebruik van de kinderbeveiliging).

Vergeet zich de kinderbeveiliging te ontgren-delen wonneer u de kookplaat opnieuw wilt gebruiken.

Elektrisch gevaar

Zorg ervoor dat de voedingskabel van een elektrisch apparaat aangesloten vlak bij de kookplaat Niet in contact komt met de kookzones.

Indien u een scheurtje vaststelt in het glazen oppervlak, het apparaat onmiddelijk

loskoppelen om risico's voor elektrische schokken te voorkomen.

Verwijder daartoe de zekeringen of schakel de hoofdschakelaaruit.

Gebruik de kookplaat Nieteer voordat deglazen bovenplaat is verrangen.

- RESPECT VOOR HET MILIEU

-Het verpakkingsmaterial van dit apparaat is recyclebaar. Doe mee aan de recycling en draag bij aan de bescherming van het milieu door dit materiaal in de hiervoor bestemde gemeentecontainers te deponeren.

• Uw apparaat bevat tevens vele recyclebare materialen. Het apparaat is bijgevolg voorzien van dit logo om aan te Geven dat de afgedankte apparaten Niet met het gewoon huishoudelijk afval dienen toorden weggegooid. De recyclage van de apparaten vanwege de

fabrikant gebeurt in de Beste omstandigheden, overeenkomst de Europese richtlijn 2002/96/EG inzake het elektrisch en elektronisch afval. Informeer bij uw gemeente of bij uw verkoper maar de dichtstbijzijnde inzamelplaats voor uw oude apparaten.

• Wij danken u voor uw bijdrage aan de bescherming van het milieu.

Het apparatusdient zo te worden geplaatst dat het stopcontact toegankelijk blijft.

De afstand:tussen de rand van het apparaat en de muur (of wand) erachter of ernaat moet minimaal 4 cm bedragen (zone A).

De kookplaat kan rechtstreeks in het werkblad boven de oven, in hoge positie, worden geplaatst. (afstand minstens 10mm )

INBOUW

Houd u aan de tekening hierboven.

Tussen de kookplaat en het werkblad zorgt een afdichting voor de nodige waterdichtheid.

-Deze affdichting worden onder deplaat gekleefd. U kunt deplaat rechtstreeks in de uitsnijding passen.

-Deze afldichting worden geleverd in een etui.
Kleef hem onder de kookplaat.

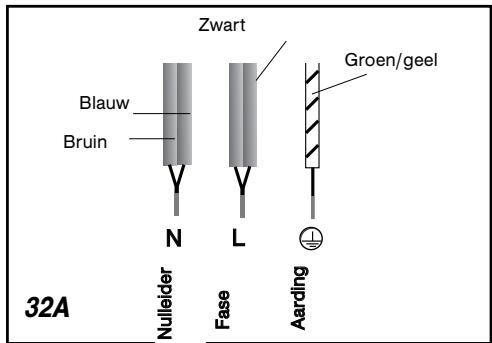

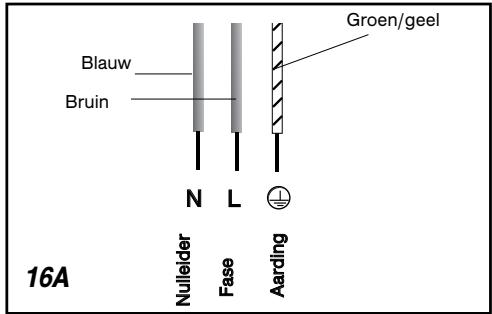

AANSLUITING

Deze kookplaten要去en worden aangeslo- ten op het net met behulp van een stekker, overeenkomstig de voorschriften van IEC 60083 of een eenpolige onderbreker, overe- enkomstig de geldende installmenteregels.

Bij het onder spanning zetten van de kookplaat, of in geval van een lange stroomstoring, verschijnt eenlichtcodering op het bedieningspaneel. Wacht ongeveer 30 seconden tot deze informatie verdwijnt voordat u de kookplaat gebruikt (Deze weergave is normal en indien nodig voorbehonden aan de serviceddienst. De gebruiker van de kookplaat dient hier in geen geval rekening mee te houden).

Let op

Indien de voedingskabel is beschadigd moet deze veiligheidshalte door de fabrikant, de serviceddienst of ander gekwalificeerd persoon worden verrangen.

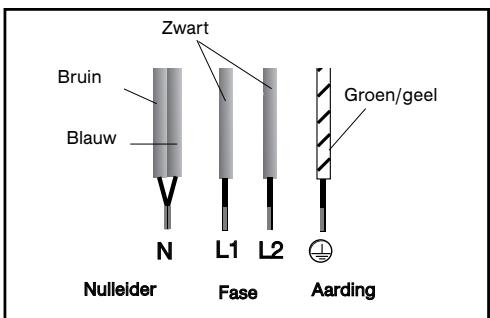

Aansluiting 400V 2N \~-16A

Scheid voor de aansluiting de 2 fasedraden L1 en L2.

Indien bij een aansluiting van 400 V 2N driefasig, de kookplaat Niet functioneert, controer dan of de nulleider goed is aangesloten.

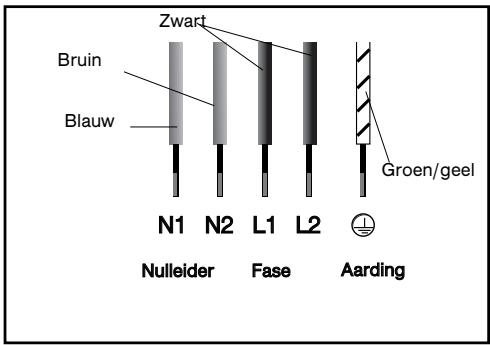

Aansluiting 2x230V 2L+ 2N ~ - 16A

Scheid de draden voor de aansluiting.

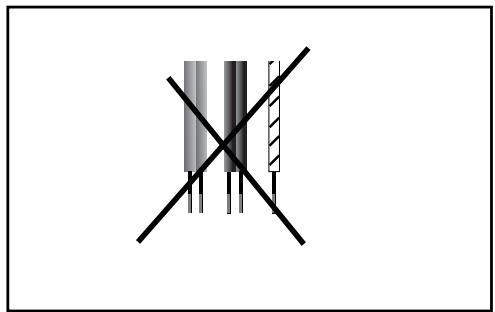

Aansluiting 400V3\~-16A

NL 2 / GEBRUIK VAN HET APPARAAT

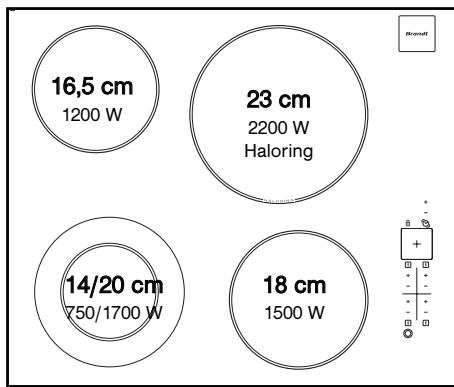

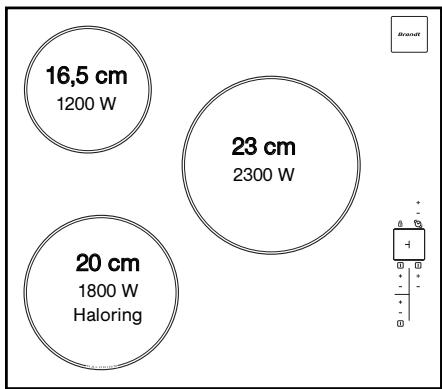

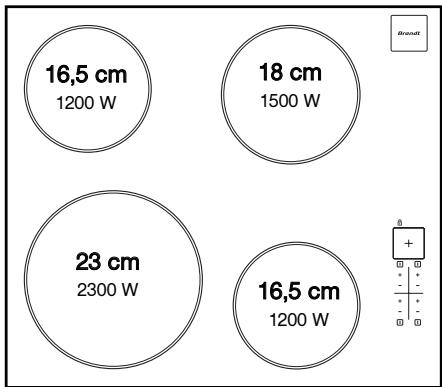

BESCHRIJVING VAN DE BOVENZIJDE

TV 620

TV 621

TV 623

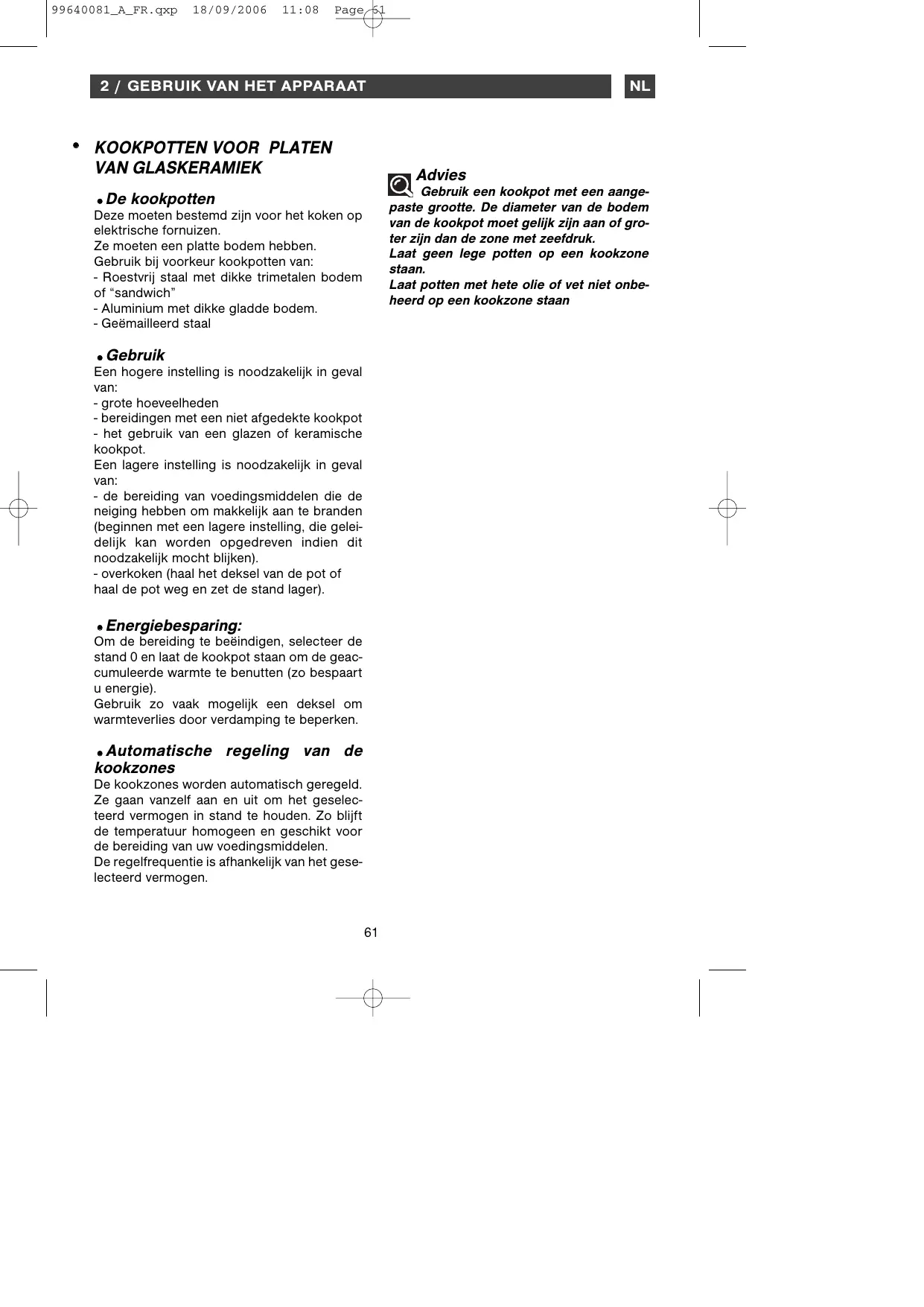

- KOOKPOTTEN VOOR PLATEN VAN GLASKERAMIEK

- De kookpotten

Deze moeten bestemd zich voor het koken op elektrische fornuizen.
Ze moeten een platte bodem hebben.
Gebruik bij voorkeur kookpotten van:
- Roestvrij staal met ditke trimetalen bodem of "sandwich"
- Aluminium metDICke gladde bodem.
- Geemailleerd staal

- Gebruik

Een hogere instelling isoodzakelijk in geval van:

-branehoeveelheden
- bereidingen met een nicht afgedekte kookpot
- het gebruik van een glazen of keramische kookpot.

Een lagere instelling isoodzakelijk in geval van:

• de bereiding van voedingsmiddelen die de neiging hebben om makkelijk aan te branden (beginnen met een lagere instelling, die geleidelijk kan worden opgedreven indien ditoodzakelijk macht blijken).
• overkoken (haal het deksel van de pot of haal de pot weg en zet de stand lager).

- Energiebesparing:

Om de bereiding te beeindigen, selecteer de stand 0 en LAST de kookpot staan om de geac-cumuleerde warmte te benutten (zo bespaart u energia).

Gebruik zo vaak möglich een deksel om warmteverlies door verdamping te beperken.

- Automatische regeling van de kookzones

De kookzones worden automatisch geregeld. Ze gaan vanzelfaan en uit om het gesele- teerd vermogen in stand te honden. Zo blijft de temperatuur homogenen en geschikt voor de bereiding van uw voedingsmiddelen.

De regelfrequentie is afhankelijk van het gese- lecteerd vermogen.

paste grotte. De diameter van de bodem van de kookpot要去gelijk zijn aan of gro ter zich dan de zone met zeefdruk.

Laat geen lege potten op een kookzone staan.

Laat potten met hete olie of vet nicht onbe-heerd op een kookzone staan

NL 2 / GEBRUIK VAN HET APPARAAT

BESCHRIJVING VAN DE BEDIENINGEN

toetsen:

Aan/uit

• Voor het instellen van

het kookvermogen

deschakelklok

-Vergrendeling

- AANZETTEN

Druk op de aan/uit toets van de te gebruiken zone. Een knipperende 0 en een pieptoon goven aan dat de zone aan staat. U kunt nu het gewenste kookvermogen instellen. Als u geen kookvermogen instelt za de kookzone automatisch worden uitgeschakeld.

• Druk op de toetsen - + van de kookzone die u wilt gebruiken om het vermogen in te stellen. Doe hetzelfde voor de andere kookzones.

STOP

Druk op de toets start/stop van de gebruikte kookzone of op de toets " -" van het vermogen tot de weergave verdwijnt.

- EXTRA ZONE NAARGELANG MODEL

De bijkomende kookzone kan alleen worden gebruikt wanneer de hoofdzone in werkig is. Om aan te zetten:

• Geef een vermogen aan.

• Druk op de toets , een pieptoon bevestigt deze handeling. Het vermogen en een "E" worden afwisselend weergegeven.

Pas het vermogen indien nodig aan. Om te wissen:

• Druk op de toets ⑤ , Een pieptoon bevestigt deze handeling.

INSTellenVAN DE SCHAKELKLOK

Er is een draaiende schakelklok voor de tota- teit van de kookzones. Deze worden voor een kookzone tegelijk gebruikt.

Door Meermaals op toets te drukken, selecteert u de kookzone waarvoor u de schakelklok wilt gebruiken.

Het draaiende symbol en de schakelklok kunnen alleen worden gebruikt voor ingeschakelde zones.

Om de schakelklok te gebruiken:

• Schakelt u de kookzone in en regelt u het vermogen.
  -Zet u het draaiende symbol op deze kookzone.
• Stelt u de duur in door op “+” of “-” te drukken; een lichtpunt op het vermogendisplay bevestigt uw handeling.
  Aan het einde van de kookcyclus gaat de zoneuit, geeft de schakelklok 0 weer en hoort u eenpieptoon.
• Druk op de toets “+” of “-” van de schakelklok om een einde te makeen aan de pieptoon.

Om deinstallingen van de schakelklok te wijzigen:

Drukt u op de toetsen “+” of “-” van de schakel-klok.

Om de schakelklok stop te zetten:

Drukt u gelijktijdig enkele seconden op de toetsen "+" en " van de schakelklok of op de toets" van de schakelklok tot 0 verschijnt.

Om de schakelklok op een andere kookzone over te zetten:

• Stopt u de lopende schakelklok.

• Verplaatst u de schakelklok maar een andere ingeschakelde kookzone door meermaals op de toets te drukken.

Uw kookplaat heeft een kinderbeveiliging die de bedieningen vergrendelt wanner de planta nicht is ingeschakeld (bijvoorbeeld bij het reinigen) ofijdens het koken (om de instelleningen nicht te wijzigen).

Uit verilgheidsoverwegingen is alleen de toets "stop" altijd actief en dient om een kookzone te onderbreken, zichs wanner die vergrendeld is.

Hoe vergrendelen?

Druk nu op de vergrendelingstoets tot de led bovenaan oplicht en een pieptoon de handeling bevestigt.

- Plaat vergrendeld in werkinq

De weergave van de kookzones in werkig geeft afwisseled het vermogen het symbol van de vergrendeling waar.

Wanner u druk op de toetsen van het vermogen of de schakelklok van de zones in werkking,licht de led van de vergrendeling op en gaat waar uit na enkele seconden,

Alleen de toets "stop" is alttijd actief

Voor de kookzones die Niet in werkig zijn, gaan het symbolen en de led aan wanner u druk op de toetsen start/stop".

Deze weergave verdwijnt na enkele seconden,

- De staat is vergrendeld en uitgeschakeld

De led boven de vergrendelingstoets is UIT. Een korte druk op deze toets doet de led branden.

De ledlicht op wanneru druk op de toets start/stop van een willekeurige zone.

Hoe ontgrendelen?

Druk op de vergrendelingstoets: de led gaatuit en u hoor een dubbele pieptoon. De kookplatz is ontgrendeld.

Advies

Vergeet Niet de kookplaat te ontgren-delen vooraleer hem weer te gebruiken (zie hoofdstuk "gebruik kinderbeveiliging").

Indien u de bereiding vergeet stop te zetten, is de kookplaat uitgerust met een beveiliging "Auto-Stop system" die de vergeten kookzone onmiddelijk uitschakelt na een welbepaalde tijd (begrepen:tussen 1 en 10 eer volgens het gezruikt vermogen).

Wanner deze beveiliging in werkung treedt, wordt de onderbreking van de kookzone aangegeven met de weergave "AS" of "A" in de bedieningszone en wordt gedurende onceveer 2 minuten een pieptoon afgeveen. Het volstaat op een willekeurige bedieningstoets te drukken om de pieptoon te onderbreken.

Een dubbele pieptoon bevestigt uw handeling.

NL 3 / PERIODIEK ONDERHOUD VAN HET APPARAAT

BEHOUD VAN HET APPARAAT

De kookpotten nicht te hard op de kookplaat neerzetten:

Het glazen oppervlak van de glaskeramische plaat is heel sterk, maar niemetmin nicht onbreekbaar.

Leg geen warme deksel plat op de kookplaat. Een 'zuignapeffect' zou deplaat kunnen beschadigen.

Voorkom dat de kookpotten over de planta wrijven, waar dit na verloop vanijd de bovenzijde van de glaskeramische planta kan beschadigen.

Zet geen potten op de lijst of kap (naargelang het model).

Gebruik geen potten met ruwe of oneffen bodem: er kunden stoffen onder blijven steken die vlekken of krassen op de kookplaat kunden veroorzaken.

Beschadigingen die de werkung van de kookplaat Niet storen of onmogelijk make, vallen Niet onder de garantie van dit apparaat.

Geen onderhouds- en ontvlambare produc- ten in het meubel onder de kookplaat opber- gen.

Verwarm geen gesloten blinkingen, sondern die kuren ontploffen.

Dat geldt uiteraard voor alle kookstanden.

Gebruik voor het koken nooit aluminiumfolie. In aluminium verpakte producten of producten in een aluminium bakje nooitrechtstreeks op de kookplaat zetten.

Het aluminiumfolie smelt en brengt onherstelbare schade toe aan uw kookapparaat.

Laat nooit allerhande dingen op de kookplaat staan (onverwacht aanzetten, krassen ...).

Gebruik geen stoomreiniger. De met kracht ontsnappende stoom kan de kookplaat schade toebrengen.

• ONDERHOUD VAN HET APPARAAT

SOORTEN VUIL	GEBRUIK	REINIGINGSMETHOD
Licht.	Huishoudsponden.	Het te reinigen gebied met warm water doorweken, daarna afvegen.
Ingebakken vlekken. Zoete overkoosels, gesmolten plastic.	Huishoudsponden. Speciaal glaskrab-bertje.	Het te reinigen gebied met warm water doorweken, een speciaal glaskrabbertje gebruiken om het ergste vuil te verwijde- ren, daarna met de schuurzijde van een huishoudspondsj he resterende vuil ver- wijderen en afvegen.
Kringen en kalkaanslag.	Witte wijnazijn.	Warme witte wijnazijn op de vlekken aan- brengen, lately inwerken en afvegen met een zachte doeck.
Glanzende metalen ver- kleuringen. Wekelijks onderhoud.	Speciaal product voor glaskerami-sche kookplaten.	Een speciaal product voor glaskeramische platen aanbrengen op deplaat, bij voor- keur met siliconen (beschemend effect).
crèmehuishoudsporsvoordelicate vaat		poeder schuurspons

4 / SPECIALE MEDEDELINGEN EN INCIDENTEN

NL

Bij de inwerkingstelling

U CONSTATEERT HET VOLGENDE:	MOGELIJKE OORZAKEN:	OPLOSSINGEN:
Er verschijnt eenlichtgevend display.	Normale werking.	Niets.
De installmentie is doorgeslagen.	Verkeerde aansluiting van de kookplaat.	Controleer de conformiteit. Zie hoofdstuk aansluiting.
Slechts=eén zijde werkt.

Bij de inwerkingstelling

U CONSTATEERT HET VOLGENDE:	MOGELIJKE OORZAKEN:	OPLOSSINGEN:
De kookplaat werkkt nicht en de Lichtgevende displays op het bedieningspaneel blijven uit.	Het apparaat krijgt geen stroom. De voeding of de aan-sluiting is defect.	Controleer de zekerin-gen en de elektrische hoofdschakelaar.
de kookplaat werkkt nicht, het gegeven verschijnt.	De kookplaat is vergrendeld	zie hoofdstuk gebruik kinderbeveiliging

-In gebruik

UCONSTATEERTHET VOLGENDE:	MOGELIJKE OORZAKEN:	OPLOSSEN:
De kookplaat is gestopt en geeft ongeveer elke 10 secon-den een pieptoon af. Een of F7 verschijnt.	Er isiets overgekookt of er ligt een voorwerp op het bedie-ningspaneel.	Reinig het voorwerp of verwijder het en ga ver-der met koken.
Een seriekleine of F7 worden weergegeven.	De elektronische schakelingen zichn verhit.	Zie hoofdstuk inbouw.

Let op

Bij een breuk, scheurtje of barst, hoe Klein ook, in de glaskeramischeplaat,

apparaat onmiddelijk loskoppelen om elektrische schokken te vermiiden.

Neem contact op met de Servicedienst.

NL 5 / KOOK LABEL

• GLASKERAMIEK

		BAKKEN EN BRENGEN TOT KOOKPUNT	BRADEN BAKKEN/GOUDBRuin LAAGJE GEVEN HET KOOKPUNT Zacht KOKEN	KOKEN/STOVEN	WARM HOUDEN
		9 8	7 6	5 4 3	2 1
SOEPEN	BOUILION			●
	MAALTIJDSOEPIEN
VIS	COURT-BOUILION		●
	DIEPVRIESWAREN			●
SAUS	DIK OP BASIS VAN BLOEM
	MET BOTER EN EIEREN (BEARNAISE, HOLLANDSE SAUS)				●
	BEREIDE SAUZEN	9 8	7 6	5 4 3	2 1
GROENTE	ANDIJVIE, SPINAZIE			●
	DROGE GROENTEN			●
	GEKOOKTE AARDAPPELEN			●
	GEBAKKEN AARDAPPELEN			●
	GESAUTEERDE AARDAPPELEN			●
	GROENTEN ONTDOOOIEN			●
VLEES	DUNNE LAPJES VLEES	●
	GEBAKKEN BIEFSTUK		●
	GRILLGERECHTEN (GIETIJZEREN GRILL)	●
FRITUUR	DIEPGEVROREN FRIETJES	●
	VERSE FRIETJES	●
		9 8	7 6	5 4 3	2 1
VARIANTEN	SNELKOOKPAN (VANAF HET MOMENT DAT HET BEGINT TE SISSEN)			●
	MOES
	PANNENKOEKEN		●
	ENGELSE CRÈME				●
	GESMOLTEN CHOCOLA
	JAM		●
	MELK			●
	SPIEGLEIEREN		●
	PASTA			●
	BABYPOTJES (BAIN MARIE)				●
	RAGOUT			●
	RIJST			●
	RIJSTEMBRIJ

9964 0081 07/06
