| Producttype | Afstandsbediening voor koeler/carbonaatmaker GROHE Blue Home |
| Merk | GROHE |
| Model | 36 407 |
| Voeding | 3 microbatterijen 1,5 V (AAA, LR03) |
| Autonomie | Automatische stand-by na 15 minuten; scherm dimt na 180 seconden |
| Weergave | Scherm met menu en statusindicatoren (verbinding, selectie) |
| Toetsen | Aan/uit, pijlen (omhoog/omlaag), OK, terug |
| Belangrijkste functies | Monitoring (verbruik, cycli, duur), Configuratie (filter, CO₂), Kalibratie handgreep, Demonstratiemodus, Opslaan/laden van profielen |
| Transmissieafstand | 5 tot 16 cm (infrarood naar de sensor) |
| Goedkeuring | Conform de Europese regelgeving |
| Onderhoud | Reinig met een zachte doek; vervang de batterijen indien nodig |
| Vervangen van batterijen | 3 AAA-batterijen 1,5 V |
| Veiligheid | Niet blootstellen aan vocht; gebruik alleen geschikte batterijen |
| Algemene informatie | Hiermee kunt u de standaardinstellingen van de koeler/carbonaatmaker GROHE Blue Home wijzigen |
| Demonstratiemodus | Toont alle soorten bedienbare kranen en hun functies |
Veelgestelde vragen - 36 407 GROHE
Gebruikersvragen over 36 407 GROHE
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Afstandsbediening in PDF-formaat gratis! Vind uw handleiding 36 407 - GROHE en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. 36 407 van het merk GROHE.
GEBRUIKSAANWIJZING 36 407 GROHE
Algemene informatie 63
Toepassingsgebied....63
Goedkeuring en conformiteit. 63
Apparaatoverzicht. 64
Knoppen 64
Beeldscherm....65
Bediening algemeen....66
Afstandsbediening inschakelen 66
Afstandsbediening uitschakelen 66
Taal instellen....67
Demo-modus 68
Verbinding tot stand brengen 69
Bewaking 70
Reinigingen 70
Open- en sluitcycli 70
Waterlooptijd 71
Bedrijfsuren 71
Maximale leeglooptijd....71
Pomp 71
< Inhoud >
61
×
Resterende liters 72
Filtergrenswaarde....72
CO2-grenswaarde 72
Storingsweergave....72
Configuratie voor GROHE Blue-kranen ..... 73
Filterparameters 73
Configuratie verzenden 74
Reinigingsmodus 75
Handgreepkalibratie 75
Service 76
Service-informatie 76
Profiel opslaan 77
Profiel laden 77
Kalibratiewaarden handgreep 78
Reset 79
Onderhoud....80

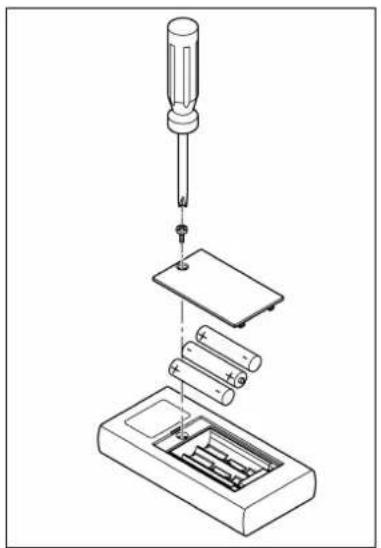

Batterij vervangen....80

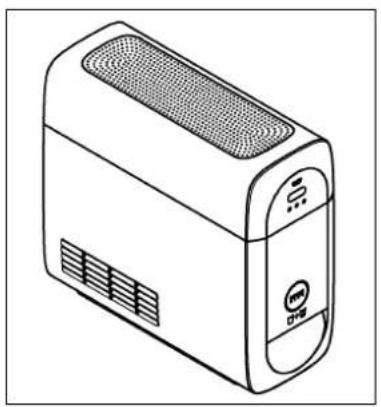

Met de afstandsbediening kunnen van GROHE Blue Home-koeler-carbonateurs de instellingen af fabriek worden gewijzigd en gebruiksinformatie worden opgevraagd.
Bewaar en vervoer de afstandsbediening correct om beschadiging te vermijden.
Technische gegevens
• Beschermingsklasse:
- Batterijen: 3 x type micro 1,5 V (AAA, LR03)
CE
Goedkeuring en conformiteit
Dit product voldoet aan de eisen van de desbetreffende EU-richtlijnen.
De conformiteitsverklaringen kunnen op het volgende adres worden aangevraagd:
- Menunavigatie
- Menupunten en functies selecteren
• Waarden instellen
OK-knop
- Een selectie bevestigen
• Tussen 2 waarden wisselen
Terugknop
- Naar een bovenliggend menu terugkeren
Batterijstatus van de afstandsbediening
Statusweergave van de gegevensoverdracht
Gegevensoverdracht succesvol
Gegevensoverdracht mislukt
De gegevensoverdracht mislukt als de afstandsbediening niet correct op de sensoren is gericht.
Selectievelden
CONNECT
niet geselecteerd
CONNECT
geselecteerd
CONNECT
bevestigd
USAGE-
geactiveerd
-
Schuifknop voor instellingen
De instelling Af fabriek wordt in de schuifbalk weergegeven als een onderbreking.
Het beeldscherm wordt verdonkerd als er gedurende 180 s niet op een knop is gedrukt. Door op een willekeurige knop te drukken, wordt het beeldscherm weer geactiveerd.
Houd de aan/uit-knop gedurende 2 s ingedrukt.
Het startscherm wordt op het beeldscherm weergegeven.

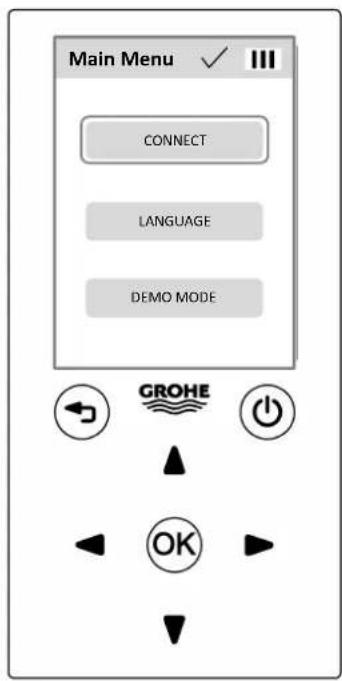

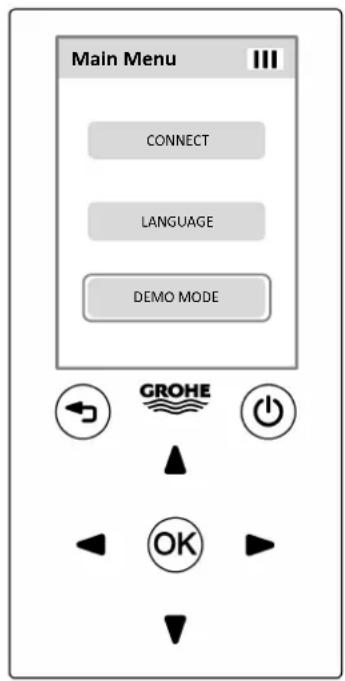

Daarna wordt het hoofdmenu weergegeven.
Afstandsbediening uitschakelen
Houd de aan/uit-knop gedurende 2 s ingedrukt.
Hierna wordt om een bevestiging gevraagd.
Als er gedurende 15 minuten niet op een knop wordt gedrukt, schakelt de afstandsbediening zichzelf uit.
< Inhoud >
Open het submenu voor de taalinstelling.
Open de keuzelijst met de OK-knop. Selecteer de gewenste taal.
Verlaat het submenu.
In de demo-modus worden alle kraantypen, die met de afstandsbediening kunnen worden bediend, in een lijst weergegeven.
Als een kraantype wordt geselecteerd, worden de keuzevelden weergegeven voor de submenu's met de betreffende functies en weergaven:
Bewaking
Configuratie
Service
In het menu Service kan het opgeslagen profiel van het betreffende kraantype worden geladen. In het menu Configuratie kunnen de instellingen van het profiel worden opgevraagd en worden gewijzigd. Een gewijzigd profiel kan via het menu Service worden opgeslagen.
In de Demo-modus kunnen geen gegevens naar de kraan worden overgedragen.
Verbinding tot stand brengen
Richt de afstandsbediening op de sensoren en start de gegevensoverdracht:
Menupunt selecteren
De afstandsbediening start het menu van het betreffende kraantype.
De statusweergave geeft aan of de gegevensoverdracht succesvol is.
De menuweergave toont het betreffende kraantype.
In het menu van het betreffende kraantype worden de keuzevelden voor de submenu's weergegeven:
Bewaking
Configuratie
Service
De configuratie van een kraantype kan in een profiel worden opgeslagen. Het profiel kan in het menu Service worden opgeslagen en worden geladen.

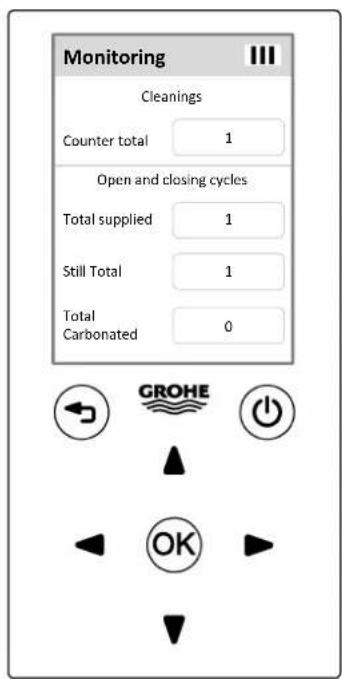

Door de bewakingsinformatie bladeren.
Reinigingen
Aantal reinigingen van de koeler-carbonateur sinds de ingebruikname
Open- en sluitcycli
Aantal bedieningen van het toevoerventiel sinds de ingebruikname van de koeler-carbonateur
Aantal bedieningen van het ventiel voor niet- koolzuurhoudend water sinds de ingebruikname van de koeler-carbonateur
Aantal bedieningen van het ventiel voor koolzuurhoudend water sinds de ingebruikname van de koeler-carbonateur

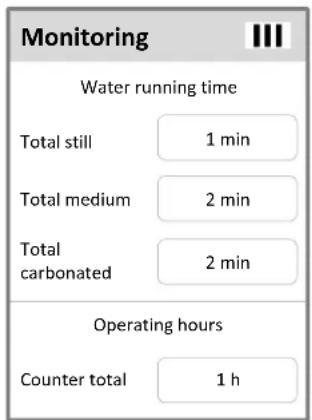

Verbruik van niet-koolzuurhoudend water in minuten sinds de ingebruikname van de koeler-carbonateur
Total medium
Verbruik van licht koolzuurhoudend water in minuten sinds de ingebruikname van de koeler-carbonateur
Total carbonated
Verbruik van sterk koolzuurhoudend water in minuten sinds de ingebruikname van de koeler-carbonateur
Counter total
Bedrijfsuren
Actuele bedrijfstijd van de koeler-carbonateur met netspanning
Total running time
Maximale leeglooptijd
Actuele niet-gebruikte tijd sinds het laatste gebruik
Looptijd van de pomp

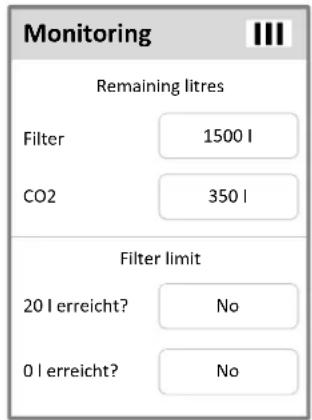

De waterhoeveelheid die met de resterende filtercapaciteit kan worden gefilterd
CO2
De waterhoeveelheid die met de resterende CO _2 -capaciteit kan worden gecarboniseerd
20 I reached?
Filtergrenswaarde
0 I reached?
Nee/ja (het filterpatroon moet spoedig worden vervangen)
Nee/ja (het filterpatroon moet worden vervangen)

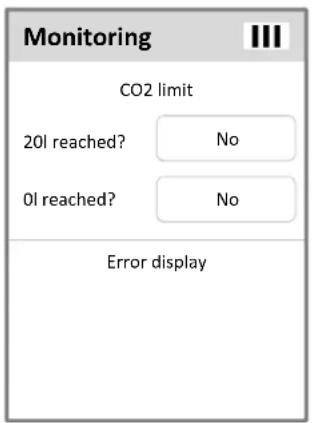

CO2-grenswaarde
20 I reached?
Nee/ja (de CO _2 -fles moet spoedig worden vervangen)
0 I reached?
Nee/ja (de CO _2 -fles moet worden vervangen)
Storingsweergave
Bij een eventuele storing wordt de betreffende storingscode weergegeven.
< Inhoud >
Configuratie voor GROHE Blue-kranen
Door de configuratiepunten bladeren.
De configuratiepunten worden in één gegevenspakket naar de kraan verzonden.

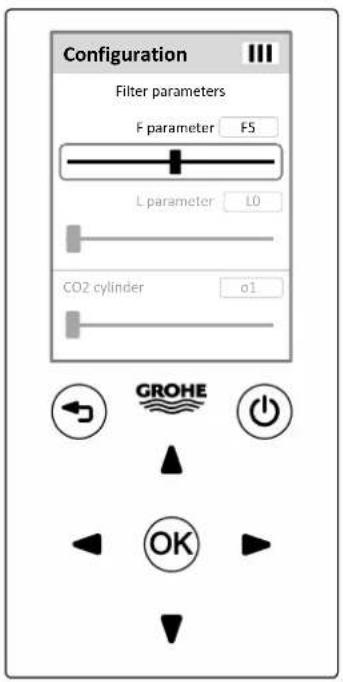

Filterparameters
Stel de carbonaathardheid op de koeler-carbonateur in. Bepaal de lokale waterhardheid (°KH/°dGH).
F-Parameter
F0
F9
Waarde instellen.
Fabrieksinstelling: F5
L-Parameter
L0
L9
Waarde instellen.
Fabrieksinstelling: L0
| °KH | F/L | Mg+ | dGH | |
| Size S | Ac | |||
| 40404001 | 40547001 | 40691001 | ||
| <7 | F9 / L1 (2000) | F9 / L2 (3000) | F5 / L1 (1600) | <7 |
| 7-9 | F5 / L1 (1600) | - | F1 / L1 (1200) | 7-9 |
| 10-12 | F9 / L0 (1000) | - | F6 / L0 (700) | 10-12 |
| 13-16 | F7 / L0 (800) | - | F4 / L0 (500) | 13-16 |
| 17-20 | F5 / L0 (500) | - | F3 / L0 (400) | 17-20 |
| 21-24 | F4 / L0 (500) | - | F2 / L0 (300) | 21-24 |
| 25-28 | F3 / L0 (400) | - | F1 / L0 (200) | 25-32 |
| 29-32 | F2 / L0 (300) | - | F0 / L0 (100) | >32 |
| >32 | F1 / L0 (200) | - | ||
Configuratie verzenden
De afstandsbediening stuurt het gegevenspakket met de actuele instellingen naar de kraan.
Richt de afstandsbediening op de sensoren.
Selecteer een menupunt om het gegevenspakket te verzenden.
De statusweergave geeft aan of de gegevensoverdracht succesvol is.
Plaats een reinigingspatroon.
Richt de afstandsbediening op de sensoren.
Start de reinigingsmodus.
De statusweergave geeft aan of de gegevensoverdracht succesvol is.
Handgreepkalibratie
(alleen in combinatie met GROHE Blue-kranen met draaiknop)
Richt de afstandsbediening op de sensoren.
Start de handgreepkalibratie.
De statusweergave geeft aan of de gegevensoverdracht succesvol is.

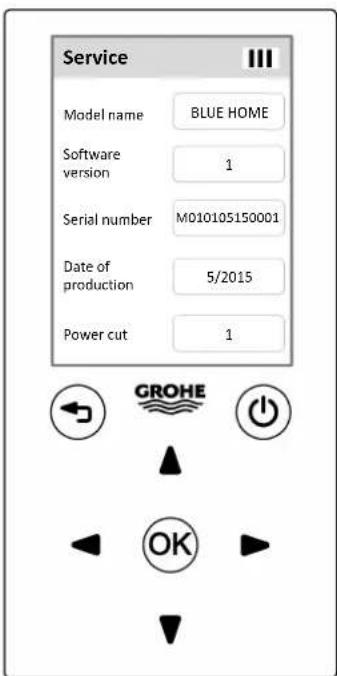

Productiejaar en -week van de koeler-carbonateur
Power cut
Aantal spanningsonderbrekingen sinds de ingebruikname van de koeler-carbonateur.
< Inhoud >

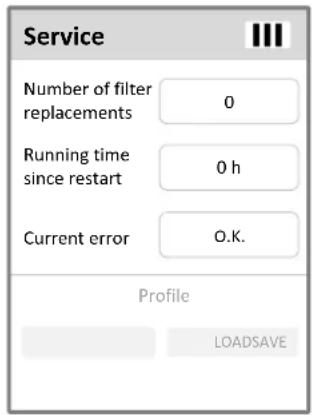

Aantal filterwisselingen. Deze teller wordt bij een reset niet teruggezet.
De verlopen tijd sinds de koeler-carbonateur voorzien is van netspanning. Deze teller wordt bij een reset teruggezet.
Actuele storingen: de storing met de hoogste urgentie wordt weergegeven (in het menu Monitoring worden alle storingen weergegeven).
Profiel opslaan
De configuratie van een kraantype kan in een profiel worden opgeslagen.
De configuratie als profiel opslaan.
Profiel laden
Een opgeslagen profiel laden.
In het menu Configuratie kunnen de instellingen van het profiel worden opgevraagd en worden gewijzigd. Het profiel kan worden overgedragen naar andere kranen van hetzelfde kraantype.

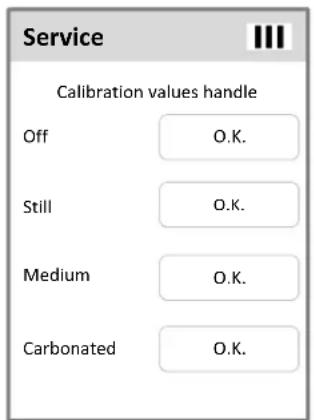

Kalibratiewaarden handgreep
Off
Uit: OK/storing
(voer een handgreepkalibratie uit)
Still
Niet-koolzuurhoudend: OK/storing
(voer een handgreepkalibratie uit)
Medium
Licht koolzuurhoudend: OK/storing
(voer een handgreepkalibratie uit)
Carbonated
Koolzuurhoudend: OK/storing
(voer een handgreepkalibratie uit)
< Inhoud >

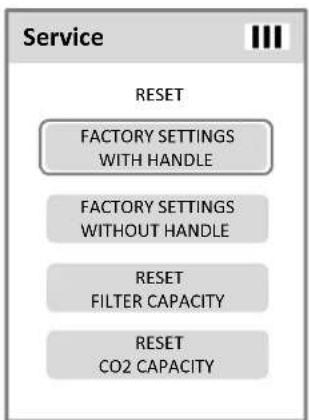

Richt de afstandsbediening op de sensoren.
FACTORY SETTINGS WITH HANDLE
Configuratiewaarden, filter- en CO₂-capaciteit op fabrieksinstellingen terugzetten. De handgreepkalibratie wordt uitgevoerd.
FACTORY SETTINGS WITHOUT HANDLE
Configuratiewaarden, filter- en CO₂-capaciteit op fabrieksinstellingen terugzetten. De handgreepkalibratie wordt niet uitgevoerd.
RESET FILTER CAPACITY
De restcapaciteit van het filter na vervanging van de filterpatroon terugzetten.
RESET CO2 CAPACITY
De CO₂-capaciteit na vervanging van de CO₂-fles terugzetten.
√
De statusweergave geeft aan of de gegevensoverdracht succesvol is.
Aanwijzing voor afvalverwerking
Apparaten voorzien van dit pictogram horen niet thuis in het restafval, maar moeten volgens de nationale voorschriften gescheiden worden ingeleverd.
Voer batterijen volgens de landspecifieke voorschriften af!
