Produkttype	Fjernbetjening til køler/kulsyreanlæg GROHE Blue Home
Mærke	GROHE
Model	36 407
Strømforsyning	3 mikro-batterier 1,5 V (AAA, LR03)
Autonomi	Automatisk slumretilstand efter 15 minutter; skærmen dæmpes efter 180 sekunder
Display	Skærm med menu og statusindikatorer (forbindelse, valg)
Taster	Tænd/sluk, pile (op/ned), OK, tilbage
Hovedfunktioner	Overvågning (forbrug, cyklusser, varighed), Konfiguration (filter, CO₂), Kalibrering af håndtag, Demotilstand, Sikkerhedskopiering/indlæsning af profiler
Transmissionsafstand	5 til 16 cm (infrarød mod sensor)
Godkendelse	Overholder europæiske regler
Vedligeholdelse	Rengør med en blød klud; udskift batterier om nødvendigt
Udskiftning af batterier	3 AAA 1,5 V batterier
Sikkerhed	Udsæt ikke for fugt; brug kun egnede batterier
Generelle oplysninger	Gør det muligt at ændre standardindstillinger for køler/kulsyreanlæg GROHE Blue Home
Demotilstand	Viser alle typer betjenelige armaturer og deres funktioner

Ofte stillede spørgsmål - 36 407 GROHE

Hvordan tænder jeg fjernbetjeningen?

Hold tænd/sluk-tasten nede i 2 sekunder. Velkomstskærmen vises, derefter hovedmenuen.

Hvordan opretter jeg forbindelse til køleren?

Ret fjernbetjeningen mod sensoren i en afstand på 5 til 16 cm og vælg menupunktet CONNECT. Statusindikatoren bekræfter succes.

Hvordan ændrer jeg sproget i grænsefladen?

I hovedmenuen skal du vælge LANGUAGE, tryk på OK for at åbne rullemenuen, vælg det ønskede sprog og bekræft.

Hvad gør jeg, hvis der vises en fejl på skærmen?

Fejlkoden vises i menuen Monitoring. Se vejledningen for at identificere problemet og kontakt kundeservice om nødvendigt.

Hvordan nulstiller jeg filterkapaciteten efter udskiftning?

I menuen Service skal du vælge RESET og derefter FILTER CAPACITY. Ret fjernbetjeningen mod sensoren og bekræft.

Hvordan udskifter jeg batterierne i fjernbetjeningen?

Åbn batterirummet (ikke vist), indsæt 3 AAA 1,5 V batterier med korrekt polaritet, og luk igen.

Fjernbetjeningen tænder ikke, hvad gør jeg?

Kontrollér, at batterierne er installeret korrekt og ikke er afladede. Udskift dem om nødvendigt.

Kan jeg bruge fjernbetjeningen til flere armaturer?

Ja, du kan gemme en konfigurationsprofil i menuen Service og indlæse den til et andet armatur af samme type.

Hvordan kalibrerer jeg håndtaget (hvis relevant)?

I menuen Konfiguration skal du vælge Kalibrering af håndtag, ret fjernbetjeningen mod sensoren og følg anvisningerne på skærmen.

Hvad betyder den blinkende 'CONNECT' besked?

Det indikerer, at fjernbetjeningen forsøger at oprette forbindelse. Sørg for at være inden for 16 cm af sensoren, og at intet blokerer det infrarøde signal.

BRUGSANVISNING 36 407 GROHE

Generelle oplysninger 83

Anvendelsesområde. 83

Tekniske data 83

Godkendelse og overensstemmelse 83

Oversigt over enheden....84

Taster 84

Skærm 85

Almindelig betjening....86

Tænd for fjernbetjeningen....86

Sluk for fjernbetjeningen....86

Indstilling af sprog....87

Demo-modus 88

Oprettelse af forbindelse....89

Overvågning 90

Rensninger....90

Åbnings- og lukkecyklusser 90

Tid med vandudløb....91

Driftstimer....91

Maksimal tid i tomgang....91

Pumpe 91

81

Resterende liter 92

Filtergrænseværdi 92

CO2-grænseværdi 92

Fejlvisning 92

Konfiguration for GROHE Blue-armaturer ..... 93

Filterparametre....93

Afsendelse af konfiguration 94

Rensemodus 95

Kalibrering af greb 95

Service 96

Serviceoplysninger 96

Gem profil....97

Indlæs profil 97

Kalibreringsværdier for greb. 98

Reset 99

Vedligeholdelse....100

Udskiftning af batterier 100

82

Generelle oplysninger

Anvendelsesområde

Med fjernbetjeningen kan du hente oplysninger om brugen af GROHE Blue Home køler-karbonatorer og ændre deres fabriksindstillinger.

Opbevar og transportér fjernbetjeningen korrekt for at undgå beskadigelse.

Tekniske data

• Kapslingsklasse:
- Batteri: 3 stk. af typen Micro 1,5 V (AAA, LR03)

Overensstemmelseserklæringerne kan rekvireres på følgende adresse:

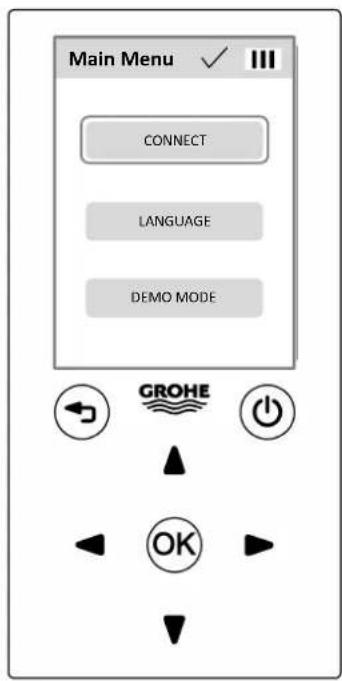

Oversigt over enheden

Taster

Tænd/sluk-tast

• Tænd for fjernbetjeningen

- Sluk for fjernbetjeningen

Piletaster

- Navigator i menuen

• Vælg menupunkter og funktioner

- Indstil værdier

OK-tast

- Bekræft et valg

- Skift mellem 2 værdier

Tilbage-tast

• Gå tilbage til menuniveauet over det aktuelle

Statusvisning for dataoverførsel

Dataoverførsel lykkedes ikke

Dataoverførslen mislykkes, hvis fjernbetjeningen ikke peger korrekt på følermekanismen.

CONNECT

Valgfelter

CONNECT

ikke valgt

CONNECT

valgt

USAGE-

bekræftet

-

aktiveret

Skyder for indstillinger

Fabriksindstillingen vises som det sted, hvor skyderlinjen er brudt.

Skærmen bliver mørk, när der ikke er trykket på en tast i 180 sekunder. Skærmen aktiveres igen ved at trykke på en vilkårlig tast.

Almindelig betjening

Tænd for fjernbetjeningen

Hold tænd/sluk-tasten inde i 2 sekunder.

Startvisningen kommer frem på skærmen. Derefter vises hovedmenuen.

Sluk for fjernbetjeningen

Hold tænd/sluk-tasten inde i 2 sekunder.

Et spørgsmål kommer frem, som skal bevares bekræftende.

Efter 15 minutter uden tryk på en tast slukker fjernbetjeningen automatisk.

Indstilling af sprog

Åbn undermenuen for indstilling af sprog.

Åbn valgmenuen med OK-tasten. Vælg det ønskede sprog.

Luk undermenuen.

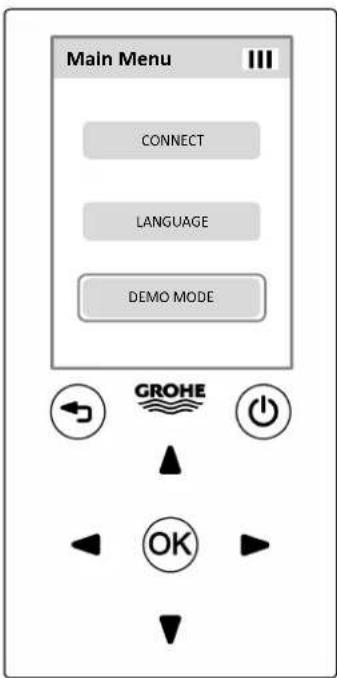

I demo-modus findes en liste over alle typer af armaturer, som kan betjenes ved hjælp af fjernbetjeningen.

Når du vælger en armaturtype, vises valgfelterne for undermenuerne med de tilhørende funktioner og visninger:

Overvågning

Konfiguration

Service

I menuen Service kan du indlæse den gemte profil for den enkelte armaturtype. I menuen Configuration kan du gennemse og ændre profilens indstillinger. En ændret profil kan gemmes i menuen Service.

I demo-modus kan der ikke overføres data til armaturet.

Oprettelse af forbindelse

Hold fjernbetjeningen hen mod følermekanismen, og start dataoverførslen:

Vælg menupunkt

Fjernbetjeningen starter menuen for den pågældende armaturtype.

Statusvisningen indikerer, om dataoverførslen er udført.

Den aktuelle armaturtype fremgår af menuvisningen.

I menuen for den aktuelle armaturtype vises valgfelterne for undermenuerne:

Overvågning

Konfiguration

Service

En armaturtypes konfiguration kan gemmes i en profil. Profilen gemmes og indlæses i menuen Service.

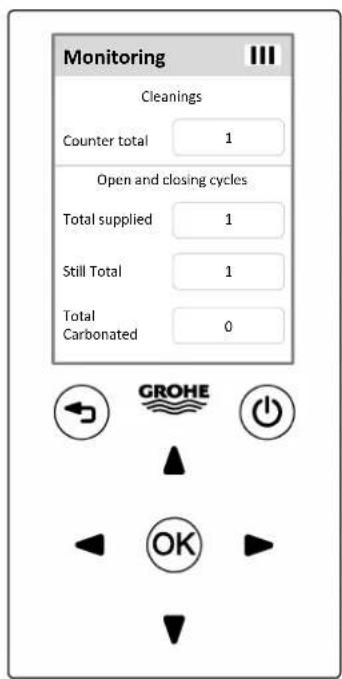

Gennemse overvågningsoplysningerne.

Rensninger

Antal rensninger af køler-karbonatoren siden ibrugtagning

Åbnings- og lukkecyklusser

Antal aktiveringer af tilløbsventilen siden ibrugtagning af køler-karbonatoren

Antal aktiveringer af ventilen for vand uden kulsyre siden ibrugtagning af køler-karbonatoren

Antal aktiveringer af ventilen for vand tilsat kulsyre siden ibrugtagning af køler-karbonatoren

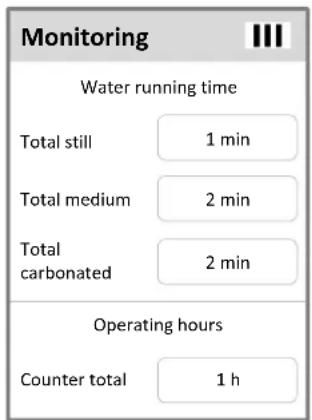

Forbrug af vand uden kulsyre i minutter siden ibrugtagning af køler-karbonatoren

Total medium

Forbrug af let kulsyreholdigt vand i minutter siden ibrugtagning af køler-karbonatoren

Total carbonated

Forbrug af stærkt kulsyreholdigt vand i minutter siden ibrugtagning af køler-karbonatoren

Counter total

Driftstimer

Aktuel tid, hvor køler-karbonatoren har været i brug med netspænding

Total running time

Maksimal tid i tomgang

Aktuel tid uden brug siden seneste anvendelse

Vandmængde, som kan filtreres med den resterende filterkapacitet

CO2

Vandmængde, som kan tilsættes kulsyre med den resterende CO₂-kapacitet

Filtergrænseværdi

20 I reached?

Nej/ja (filterpatronen skal snart skiftes)

0 I reached?

Nej/ja (filterpatronen skal skiftes)

CO2-grænseværdi

20 I reached?

Nej/ja (CO _2 -flasken skal snart skiftes)

0 I reached?

Nej/ja (CO2-flasken skal skiftes)

Fejlvisning

Opstår der fejl, vises de tilhørende fejlkoder.

Konfiguration for GROHE Blue-armaturer

Gennemse konfigurationspunkterne.

Konfigurationspunkterne sendes i en post til armaturet.

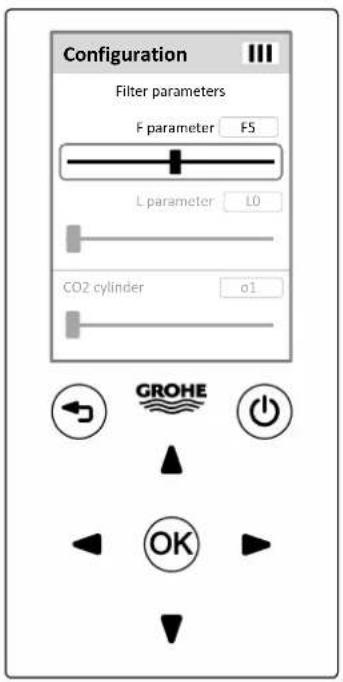

Filterparametre

Indstil køler-karbonatorens carbonathårdhed.

Indhent oplysning om den lokale vandhårdhed (°KH/°dGH).

F-parameter

F0

F9

Indstil værdien.

Fabriksindstilling: F5

L-parameter

L0

L9

Indstil værdien.

Fabriksindstilling: L0

°KH	F/L		Mg+	dGH
	Size S	Ac
	40404001	40547001	40691001
<7	F9 / L1 (2000)	F9 / L2 (3000)	F5 / L1 (1600)	<7
7-9	F5 / L1 (1600)	-	F1 / L1 (1200)	7-9
10-12	F9 / L0 (1000)	-	F6 / L0 (700)	10-12
13-16	F7 / L0 (800)	-	F4 / L0 (500)	13-16
17-20	F5 / L0 (500)	-	F3 / L0 (400)	17-20
21-24	F4 / L0 (500)	-	F2 / L0 (300)	21-24
25-28	F3 / L0 (400)	-	F1 / L0 (200)	25-32
29-32	F2 / L0 (300)	-	F0 / L0 (100)	>32
>32	F1 / L0 (200)	-

Afsendelse af konfiguration

Fjernbetjeningen overfører posten med de aktuelle indstillinger til armaturet.

Hold fjernbetjeningen hen mod følermekanismen.

Vælg menupunktet for at sende posten.

Statusvisningen indikerer, om dataoverførslen er udført.

Hold fjernbetjeningen hen mod følermekanismen.

Start rensemodus.

Statusvisningen indikerer, om dataoverførslen er udført.

Kalibrering af greb

(kun i forbindelse med GROHE Blue-armaturer med drejegreb)

Hold fjernbetjeningen hen mod følermekanismen.

Start kalibrering af grebet.

Statusvisningen indikerer, om dataoverførslen er udført.

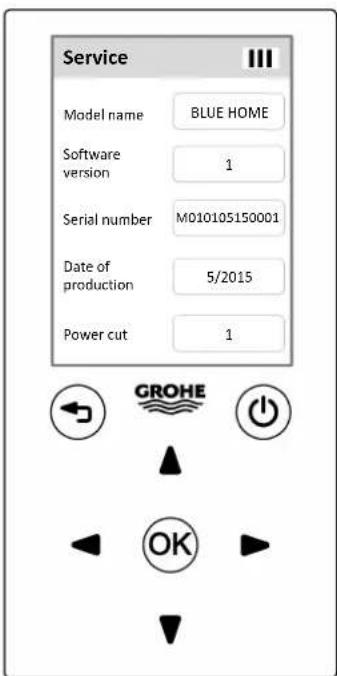

Softwareversionens løbenummer

Serial number

Køler-karbonatorens serienummer

Date of production

Køler-karbonatorens produktionsuge og -år

Power cut

Antal strømafbrydelser siden ibrugtagning af køler-karbonatoren.

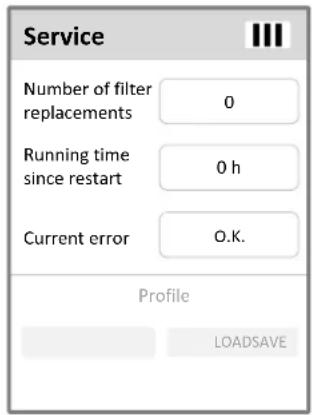

Antal filterskift. Tælleren nulstilles ikke ved et reset.

Tid, hvor køler-karbonatoren har fået tilført netspænding. Tælleren nulstilles ved et reset.

Aktuel fejl: Fejlen med den højeste vigtighed vises (alle fejl vises i menuen Monitoring).

Gem profil

En armaturtypes konfiguration kan gemmes i en profil.

Gem konfigurationen som profil.

Indlæs profil

Indlæs en gemt konfiguration.

I menuen Configuration kan du gennemse og ændre profilens indstillinger. Profilen kan overføres til andre armaturer af samme armaturtype.

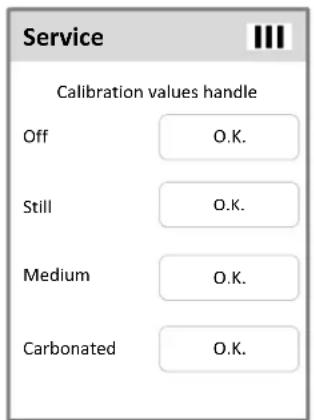

Kalibreringsværdier for greb

Off

Fra: OK/fejl (udfør kalibrering af grebet)

Still

Uden kulsyre: OK/fejl (udfør kalibrering af grebet)

Medium

Let kulsyreholdigt: OK/fejl (udfør kalibrering af grebet)

Carbonated

Stærkt kulsyreholdigt: OK/fejl (udfør kalibrering af grebet)

98

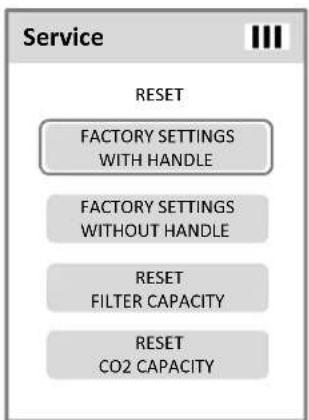


Hold fjernbetjeningen hen mod følermekanismen.

FACTORY SETTINGS WITH HANDLE

Nulstil konfigurationsværdier, filter- og CO₂-kapacitet til fabriksindstillingen. Grebet kalibreres.

FACTORY SETTINGS WITHOUT HANDLE

Nulstil konfigurationsværdier, filter- og CO₂-kapacitet til fabriksindstillingen. Grebet kalibreres ikke.

RESET FILTER CAPACITY

Nulstil filterets resterende kapacitet, när filterpatronen er blevet skiftet.

RESET CO2 CAPACITY

Nulstil CO₂-kapaciteten, när CO₂-flasken er blevet skiftet.

√

Statusvisningen indikerer, om dataoverførslen er udført.

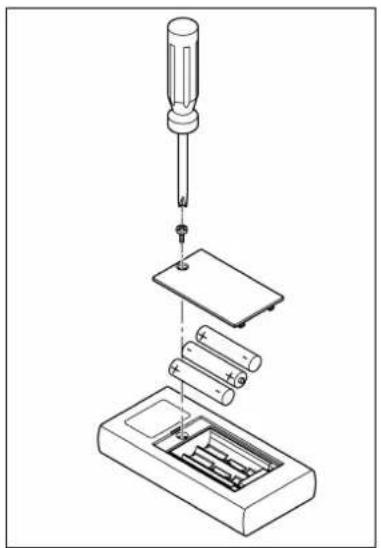

Udskiftning af batterier

Bortskaffelsesanvisning

Apparater med denne mærkning må ikke blandes sammen med almindeligt husholdningsaffald, men skal bortskaffes separat i henhold til de gældende nationale forskrifter.

Batterierne skal bortskaffes iht. gældende lokale forskrifter!
