GEBRUIKSAANWIJZING NT 611 Eco K Kärcher

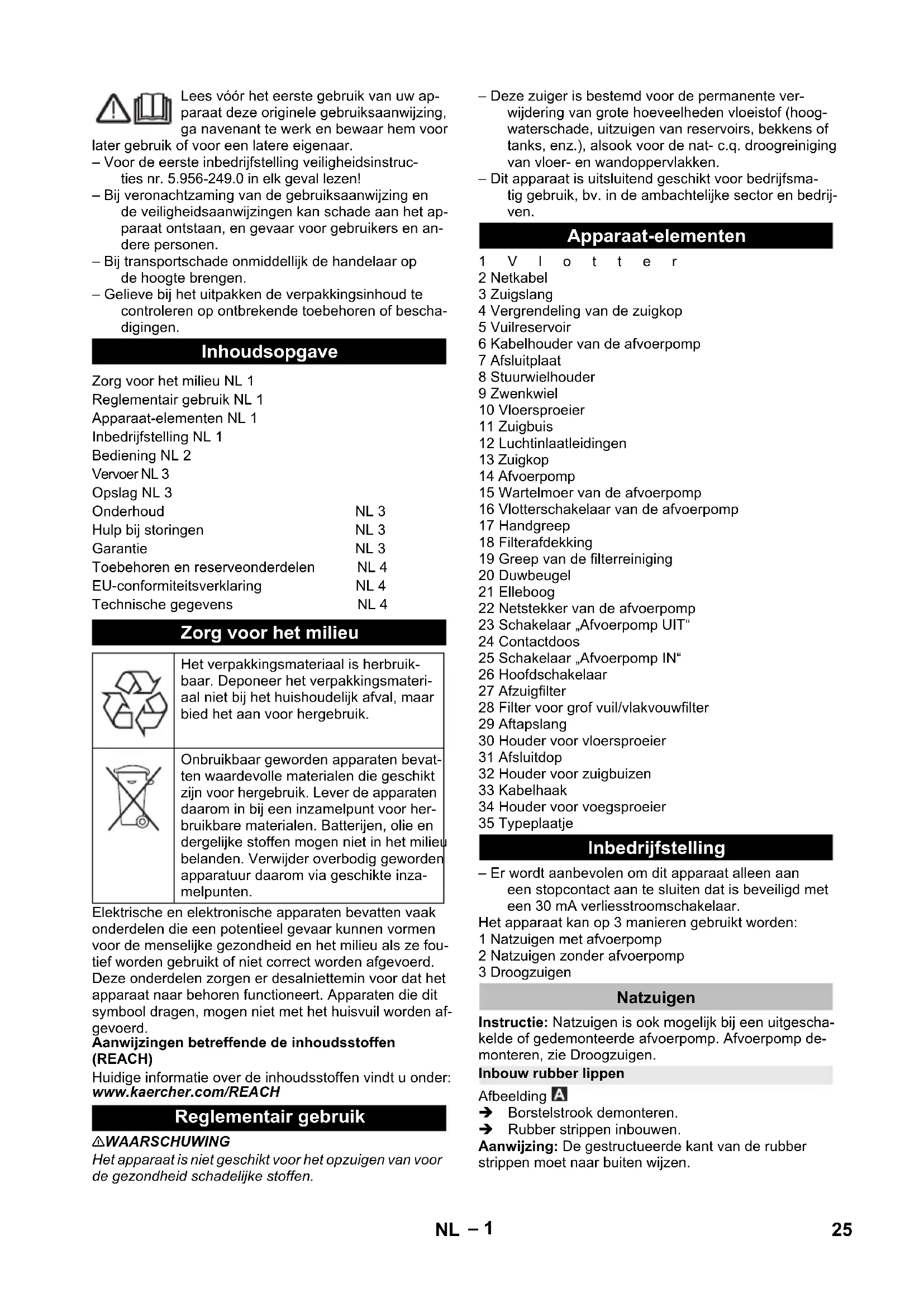

Codice compo- nente Lunghezza cavo EU 6.649-413.0 10 m CH 6.649-254.0 10 m 24 IT– 1 Lees vóór het eerste gebruik van uw ap- paraat deze originele gebruiksaanwijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar. – Voor de eerste inbedrijfstelling veiligheidsinstruc- ties nr. 5.956-249.0 in elk geval lezen! – Bij veronachtzaming van de gebruiksaanwijzing en de veiligheidsaanwijzingen kan schade aan het ap- paraat ontstaan, en gevaar voor gebruikers en an- dere personen. – Bij transportschade onmiddellijk de handelaar op de hoogte brengen. – Gelieve bij het uitpakken de verpakkingsinhoud te controleren op ontbrekende toebehoren of bescha- digingen. Elektrische en elektronische apparaten bevatten vaak onderdelen die een potentieel gevaar kunnen vormen voor de menselijke gezondheid en het milieu als ze fou- tief worden gebruikt of niet correct worden afgevoerd. Deze onderdelen zorgen er desalniettemin voor dat het apparaat naar behoren functioneert. Apparaten die dit symbool dragen, mogen niet met het huisvuil worden af- gevoerd. Aanwijzingen betreffende de inhoudsstoffen (REACH) Huidige informatie over de inhoudsstoffen vindt u onder: www.kaercher.com/REACH 몇 WAARSCHUWING Het apparaat is niet geschikt voor het opzuigen van voor de gezondheid schadelijke stoffen. – Deze zuiger is bestemd voor de permanente ver- wijdering van grote hoeveelheden vloeistof (hoog- waterschade, uitzuigen van reservoirs, bekkens of tanks, enz.), alsook voor de nat- c.q. droogreiniging van vloer- en wandoppervlakken. – Dit apparaat is uitsluitend geschikt voor bedrijfsma- tig gebruik, bv. in de ambachtelijke sector en bedrij- ven. 1Vlotter 2 Netkabel 3 Zuigslang 4 Vergrendeling van de zuigkop 5 Vuilreservoir 6 Kabelhouder van de afvoerpomp 7 Afsluitplaat 8 Stuurwielhouder 9 Zwenkwiel 10 Vloersproeier 11 Zuigbuis 12 Luchtinlaatleidingen 13 Zuigkop 14 Afvoerpomp 15 Wartelmoer van de afvoerpomp 16 Vlotterschakelaar van de afvoerpomp 17 Handgreep 18 Filterafdekking 19 Greep van de filterreiniging 20 Duwbeugel 21 Elleboog 22 Netstekker van de afvoerpomp 23 Schakelaar „Afvoerpomp UIT“ 24 Contactdoos 25 Schakelaar „Afvoerpomp IN“ 26 Hoofdschakelaar 27 Afzuigfilter 28 Filter voor grof vuil/vlakvouwfilter 29 Aftapslang 30 Houder voor vloersproeier 31 Afsluitdop 32 Houder voor zuigbuizen 33 Kabelhaak 34 Houder voor voegsproeier 35 Typeplaatje – Er wordt aanbevolen om dit apparaat alleen aan een stopcontact aan te sluiten dat is beveiligd met een 30 mA verliesstroomschakelaar. Het apparaat kan op 3 manieren gebruikt worden: 1 Natzuigen met afvoerpomp 2 Natzuigen zonder afvoerpomp 3 Droogzuigen Instructie: Natzuigen is ook mogelijk bij een uitgescha- kelde of gedemonteerde afvoerpomp. Afvoerpomp de- monteren, zie Droogzuigen. Afbeelding Borstelstrook demonteren. Rubber strippen inbouwen. Aanwijzing: De gestructueerde kant van de rubber strippen moet naar buiten wijzen. Inhoudsopgave Zorg voor het milieu NL 1 Reglementair gebruik NL 1 Apparaat-elementen NL 1 Inbedrijfstelling NL 1 Bediening NL 2 Vervoer NL 3 Opslag NL 3 Onderhoud NL 3 Hulp bij storingen NL 3 Garantie NL 3 Toebehoren en reserveonderdelen NL 4 EU-conformiteitsverklaring NL 4 Technische gegevens NL 4 Zorg voor het milieu Het verpakkingsmateriaal is herbruik- baar. Deponeer het verpakkingsmateri- aal niet bij het huishoudelijk afval, maar bied het aan voor hergebruik. Onbruikbaar geworden apparaten bevat- ten waardevolle materialen die geschikt zijn voor hergebruik. Lever de apparaten daarom in bij een inzamelpunt voor her- bruikbare materialen. Batterijen, olie en dergelijke stoffen mogen niet in het milieu belanden. Verwijder overbodig geworden apparatuur daarom via geschikte inza- melpunten. Reglementair gebruik Apparaat-elementen Inbedrijfstelling Natzuigen Inbouw rubber lippen 25NL– 2 Afbeelding Zuigkop ontgrendelen en wegnemen. Papieren filterzak/vliesfilterzak naar achteren eruit trekken. Zuigkop eropzetten en vergrendelen. – Bij het opzuigen van nat vuil moet altijd het filter van papier of vlieseline verwijderd worden. Afbeelding Zuigkop ontgrendelen en wegnemen. Membraanfilter verwijderen. Zuigkop eropzetten en vergrendelen. – Bij het opzuigen van nat vuil moet de membraanfil- ter altijd verwijderd worden. Filterafdekking openen. Vlakvouwfilter eruitnemen. Filter voor grof vuil inbouwen. Filterafdekking sluiten, moet hoorbaar in elkaar sluiten. Afbeelding Afsluitdop verwijderen. Afvoerslang aansluiten (nominale wijdte 3/4“ of groter). 몇 VOORZICHTIG Lokale voorschriften inzake de behandeling van afval- water in acht nemen. Afbeelding Afvalwater aflaten via de aftapslang. LET OP Tijdens het zuigen mag de filter voor grof vuil nooit ver- wijderd worden. – Natzuigen zonder afvoerpomp: Wij raden u aan een speciale filterzak (nat) te gebruiken (zie filter- systemen). – Bij het bereiken van de max. vulstand schakelt het apparaat automatisch uit. – Na het beïindigen van het natzuigen: Vlotter, scha- kelaar en eventueel afvoerpomp met een vochtige doek reinigen en afdrogen. LET OP Voor het droogzuigen: afvoerpomp demonteren en vlakvouwfilter inbouwen. Instructie: Bij het droogzuigen moet algemeen een vlakvouwfilter gebruikt worden. LET OP Bij het zuigen mag de vlakvouwfilter nooit verwijderd worden. – Bij het opzuigen van fijn stof kan ook nog een pa- pieren filterzak, een vliesfilterzak of een mem- braanfilter gebruikt worden. Netstekker van de afvoerpomp uittrekken. Zuigkop ontgrendelen en wegnemen. Afbeelding Wartelmoer van de afvoerpomp losschroeven. Kabelhouder van de afvoerpomp verwijderen en vervangen door de afsluitplaat. Afvoerpomp en kunststof inzetstuk tegelijk uit het reservoir halen aangezien de vlotterschakelaar van de afvoerpomp aan het kunststof inzetstuk is be- vestigd en anders beschadigd kan raken. Afbeelding Afsluitdop in de plaats van de afvoerslang aanbren- gen. Zuigkop eropzetten en vergrendelen. Instructie: Een vlakvouwfilter behoort niet tot het leve- ringspakket. Filterafdekking openen. Filter voor grof vuil eruit nemen. Vlakvouwfilter inbouwen. Filterafdekking sluiten, moet hoorbaar in elkaar sluiten. Afbeelding Borstelstrook uitbouwen.

Borstelstrook inbouwen. Instructie: Een papieren filterzak c.q. vliesfilterzak be- hoort niet tot het leveringspakket. Afbeelding Zuigkop ontgrendelen en wegnemen. Filterzakken van papier of vlieseline aanbrengen. Zuigkop eropzetten en vergrendelen. Instructie: Een membraanfilter behoort niet tot het le- veringspakket. Instructie: Bij gebruik zonder papieren filterzak c.q. vli- esfilterzak moet een membraanfilter gebruikt worden om de zuigkop te beschermen. Afbeelding Zuigkop ontgrendelen en wegnemen. Membraanfilter over de rand van het reservoir trek- ken. Zuigkop eropzetten en vergrendelen. Afbeelding De zuigslang is van een clip-systeem voorzien. Alle C- 40/C-DN-40 accessoires kunnen worden aangesloten. GEVAAR Verwondings- en beschadigingsgevaar! De contact- doos is enkel bestemd voor de directe aansluiting van de afvoerpomp aan de zuiger. Elk ander gebruik van de contactdoos is niet toegestaan. Netstekker van het apparaat insteken. Schakel het apparaat aan de hoofdschakelaar in. Grote hoeveelheden vloeistof continu afvoeren: af- voerpomp inschakelen. Vloeistoffen continu afvoeren c.q. reiniging uitvoe- ren. Papieren filterzak/vliesfilterzak verwijderen Membraanfilter verwijderen Filter voor grof vuil inbouwen Afvoerslang aansluiten Vuil water aflaten Algemeen Droogzuigen Algemeen Afvoerpomp demonteren Vlakvouwfilter inbouwen Borstelstrook inbouwen Papieren filterzak/vliesfilterzak aanbrengen Membraanfilter monteren Clipverbinding Bediening Apparaat inschakelen Afvoer- c.q. reinigingsmodus 26 NL– 3 Vlakvouwfilter regelmatig reinigen tijdens het zuigen. Greep van de filterreiniging meermaals uittrekken en inschuiven. Indien nodig afvoerpomp uitschakelen. Schakel het apparaat aan de hoofdschakelaar uit. Stekker van het apparaat uittrekken. Filterreiniging: Greep meermaals in- en uitschuiven. Reservoir leegmaken. Apparaat aan de binnen- en buitenkant reinigen door afzuigen en afvegen met een vochtige doek. Stroomkabel rond de kabelhaak aan de duwbeugel wikkelen. Zuigslang rond de schuifbeugel wikkelen. Apparaat in een droge ruimte plaatsen en beveili- gen tegen onbevoegd gebruik. 몇 VOORZICHTIG Gevaar voor letsels en beschadigingen! Houd bij het transport rekening met het gewicht van het apparaat. Zuigbuis met vloerkop uit de houder nemen. Draag het apparaat aan de draaggreep en aan de zuig- buis. Bij het transport in voertuigen moet het apparaat conform de geldige richtlijnen beveiligd worden te- gen verschuiven en kantelen. 몇 VOORZICHTIG Gevaar voor letsel en beschadiging! Het gewicht van het apparaat bij opbergen in acht nemen. Het apparaat mag alleen binnen worden opgeborgen. GEVAAR Bij alle werkzaamheden aan het apparaat, het apparaat uitschakelen en de netstekker uittrekken. Filterafdekking openen. Filter voor grof vuil/vlakvouwfilter of afzuigfilter ver- vangen. Filterafdekking sluiten, moet hoorbaar in elkaar sluiten. Zuigkop ontgrendelen en wegnemen. Vlotter met een vochtige doek reinigen. Zuigkop eropzetten en vergrendelen. Zuigkop ontgrendelen en wegnemen. Met afvoerpomp: reservoir op zijn kant leggen en met waterstraal uitspoelen. Zonder afvoerpomp: afvoerpomp demonteren (zie Droogzuigen) en reservoir reinigen. Zuigkop eropzetten en vergrendelen. GEVAAR Bij alle werkzaamheden aan het apparaat, het apparaat uitschakelen en de netstekker uittrekken. Stekker en zekering van de stroomvoorziening controleren. Stroomkabel en stekker van het apparaat controle- ren. Apparaat inschakelen. Vlotter controleren. Afvoerpomp inschakelen. Verstoppingen uit zuigmondstuk, zuigbuis, zuig- slang of filter voor grof vuil verwijderen. Filterreiniging: Greep meermaals in- en uitschui- ven. Filterzakken van papier of vlieseline vervangen. Filterafdekking goed vastklikken. Membraanfilter onder stromend water reinigen c.q. vervangen. Vlakvouwfilter vervangen. Aftapslang controleren op dichtheid. Controleren of de vlakvouwfilter correct geplaatst is. Controleren of de filter voor grof vuil correct ge- plaatst is. Vlakvouwfilter inbouwen. Controleren of de vlakvouwfilter correct geplaatst is. Vlakvouwfilter vervangen. Contactdoos van het apparaat controleren. Vastgeklemde vlotterschakelaar in het reservoir losmaken. Vastgeklemd loopwiel van de pomp losmaken. Afvoerslang knikvrij leggen. Afvoerslang op verstopping controleren. Indien de storing niet kan worden opgelost, moet het toestel door de klantendienst gecontroleerd worden. In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Even- tuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerk- plaats en neem uw aankoopbewijs mee. Filterreiniging Apparaat uitschakelen Na elk bedrijf Apparaat opslaan Vervoer Opslag Onderhoud Filter voor grof vuil/vlakvouwfilter of afzuigfilter vervangen Vlotter reinigen Vuilreservoir reinigen Hulp bij storingen Zuigturbine start niet Zuigturbine schakelt uit Zuigkracht wordt minder Er ontsnapt stof bij het droogzuigen Afvoerpomp draait niet Afvoerpomp pomt weinig Klantenservice Garantie 27NL– 4 Gebruik alleen origineel toebehoren en originele reser- veonderdelen. Deze garanderen dat het apparaat veilig en zonder storingen functioneert. Informatie over het toebehoren en de reserveonderde- len vindt u op www.kaercher.com. Hierbij verklaren wij dat de hierna vermelde machine door haar ontwerp en bouwwijze en in de door ons in de handel gebrachte uitvoering voldoet aan de betreffende fundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EU-richtlijnen. Deze ver- klaring verliest haar geldigheid wanneer zonder overleg met ons veranderingen aan de machine worden aange- bracht. 5.957-602 De ondergetekenden handelen in opdracht en met vol- macht van de directie. Documentatieverantwoordelijke: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2020/10/01 Toebehoren en reserveonderdelen EU-conformiteitsverklaring Product: Droog- / natzuiger Type: 1.146-xxx Van toepassing zijnde EU-richtlijnen 2006/42/EG (+2009/127/EG) 2014/30/EU 2011/65/EU Toegepaste geharmoniseerde normen EN 55014–1: 2017 + A11: 2020 EN 55014–2: 2015 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 EN IEC 63000: 2018 Toegepaste landelijke normen

Chairman of the Board of Management Director Regulatory Affairs & Certification Technische gegevens NT 611 Eco K Netspanning V 230 Frequentie Hz 1~ 50 Max. vermogen W EU: 2350 W CH: 2300 Vermogen (tot.) W 2000 Nominaal vermogen W 1200 Capaciteit van de afvoerpomp W 800 Inhoud reservoir l 55 Vulhoeveelheid vloeistof l 42 Luchthoeveelheid (max.) l/s 56 Onderdruk (max.) kPa (mbar) 23,5 (235) Beveiligingsklasse -- IPX4 Beschermingsklasse -- I Zuigslangaansluiting (C-DN/C-ID) mm 40 Lengte x breedte x hoogte mm 570 x 430 x 860 Typisch bedrijfsgewicht kg 23,0 Omgevingstemperatuur (max.) °C +40 Bepaalde waarden conform EN 60335-2-69 Geluidsdrukniveau L

dB(A) 63 Onzekerheid K

dB(A) 1 Hand-arm vibratiewaarde m/s

<2,5 Onzekerheid K m/s
