GEBRUIKSAANWIJZING EM3000 BASETECH

• Om veiligheids- en vergunningsredenen is het eigenhandig ombouwen en/of ve- randeren van het product niet toegestaan. Open/demonteer het apparaat niet! Er bevinden zich geen onderdelen in het product die door u onderhouden of ingesteld moeten worden.

• Onderhouds-, instellings- of reparatiewerkzaamheden mogen uitsluitend worden doorgevoerd door een vakman/speciaalzaak die met de daarmee verbonden risico‘s resp. relevante voorschriften bekend is.

• Het product is gebouwd in beschermingsklasse I. Het mag uitsluitend op een geaarde contactdoos worden aangesloten en gebruikt.

• De contactdoos waarop het product wordt aangesloten, moet gemakkelijk toegankelijk zijn.

• Het product is uitgerust met aanraakbeveiliging. Alleen wanneer beide contacten van een stekker tegelijkertijd in beide openingen worden gestoken, opent het geïntegreerde mechanisme de opening van het stopcontact.

• Wees dus extra voorzichtig als er kinderen in de buurt zijn. Kinderen kunnen de gevaren niet inschatten die ontstaan als elektrische apparaten op verkeerde wijze gebruikt worden. Er bestaat levensgevaar door een elektrische schok!

• Laat het verpakkingsmateriaal niet achteloos liggen. Dit kan voor kinderen ge- vaarlijk speelgoed zijn.

• Behandel het product voorzichtig; door stoten, schokken of een val - zelfs van geringe hoogte - kan het beschadigd raken.

• In industriële omgevingen dienen de Arbo-voorschriften ter voorkoming van on- gevallen met betrekking tot elektrische installaties en bedrijfsmiddelen te worden opgevolgd!

• Raadpleeg onze technische klantenservice of andere vakmensen als u nog vra- gen hebt die niet in deze gebruiksaanwijzing worden beantwoord. b) Plaats van gebruik

• Het product mag alleen in droge, afgesloten binnenruimtes worden gebruikt; het mag niet vochtig of nat worden! Plaats het product nooit in de directe omgeving van een badkamer, een douche, badkuip o.i.d. Er bestaat levensgevaar door een elektrische schok!

• Het product is geen speelgoed, houd het buiten bereik van kinderen. Plaats het product zodanig dat kinderen er niet bij kunnen.

• Stel het product niet bloot aan extreme temperaturen, direct zonlicht of sterke trillingen.

• Het gebruik van het product in een omgeving met veel stof, met brandbare gas- sen, dampen of oplosmiddelen is niet toegestaan. Er bestaat dan gevaar voor explosies en/of brand!

• Gebruik het product nooit in een voertuig. c) Bediening en werking

• Neem de veiligheidsaanwijzingen en gebruiksaanwijzingen in acht van de overi- ge apparaten, waarop het product wordt aangesloten.

• De in de contactdoos aan de voorkant van het product gestoken netstekker nooit aan het snoer eruit trekken. Pak de stekker aan de zijdelingse greepvlakken vast, en trek hem zo uit de frontcontactdoos.

• U mag het product niet overbelasten. Neem het aansluitingsvermogen in acht, zoals vermeld in het hoofdstuk „Technische specicaties“.

• Sluit nooit meerdere meters in cascade aan.

• Niet afgedekt gebruiken! Bij hogere aansluitvermogens wordt het product warm, wat bij afdekking kan resulteren in een oververhitting en eventueel tot brand kan leiden!

• Het product is uitsluitend vrij van spanning als u de stekker uit de contactdoos hebt getrokken!

• Gebruik het product uitsluitend in een gematigd klimaat, niet in een tropisch kli- maat.

• Het product of de netstekker die u in de contactdoos aan de voorkant van het product wilt steken, nooit met natte of vochtige handen aanraken. U loopt kans op een levensgevaarlijke elektrische schok!

• Sluit het product nimmer onmiddellijk op de netspanning aan als u dat product van een koude omgeving naar een warme omgeving hebt gebracht (bijvoorbeeld na transport). Het condenswater dat daarbij ontstaat, kan onder omstandigheden leiden tot onherstelbare schade aan het apparaat of tot een elektrische schok! Laat het product eerst op kamertemperatuur komen. Wacht tot het condens is verdampt. Dit kan enkele uren duren. Daarna pas het product op de netspanning aansluiten en in bedrijf nemen.

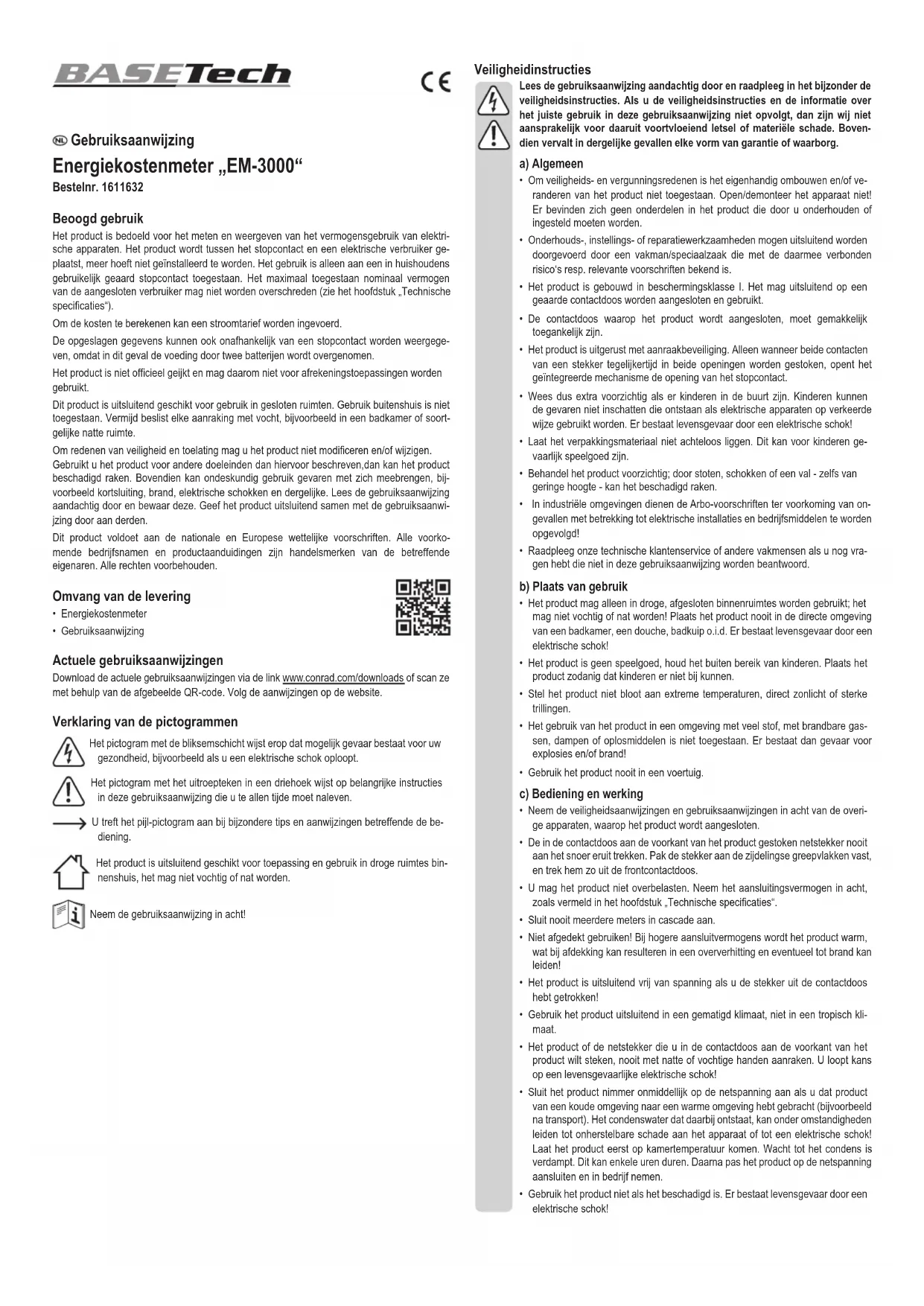

• Gebruik het product niet als het beschadigd is. Er bestaat levensgevaar door een elektrische schok! Gebruiksaanwijzing Energiekostenmeter „EM-3000“ Bestelnr. 1611632 Beoogd gebruik Het product is bedoeld voor het meten en weergeven van het vermogensgebruik van elektri- sche apparaten. Het product wordt tussen het stopcontact en een elektrische verbruiker ge- plaatst, meer hoeft niet geïnstalleerd te worden. Het gebruik is alleen aan een in huishoudens gebruikelijk geaard stopcontact toegestaan. Het maximaal toegestaan nominaal vermogen van de aangesloten verbruiker mag niet worden overschreden (zie het hoofdstuk „Technische specicaties“). Om de kosten te berekenen kan een stroomtarief worden ingevoerd. De opgeslagen gegevens kunnen ook onafhankelijk van een stopcontact worden weergege- ven, omdat in dit geval de voeding door twee batterijen wordt overgenomen. Het product is niet ofcieel geijkt en mag daarom niet voor afrekeningstoepassingen worden gebruikt. Dit product is uitsluitend geschikt voor gebruik in gesloten ruimten. Gebruik buitenshuis is niet toegestaan. Vermijd beslist elke aanraking met vocht, bijvoorbeeld in een badkamer of soort- gelijke natte ruimte. Om redenen van veiligheid en toelating mag u het product niet modiceren en/of wijzigen. Gebruikt u het product voor andere doeleinden dan hiervoor beschreven,dan kan het product beschadigd raken. Bovendien kan ondeskundig gebruik gevaren met zich meebrengen, bij- voorbeeld kortsluiting, brand, elektrische schokken en dergelijke. Lees de gebruiksaanwijzing aandachtig door en bewaar deze. Geef het product uitsluitend samen met de gebruiksaanwi- jzing door aan derden. Dit product voldoet aan de nationale en Europese wettelijke voorschriften. Alle voorko- mende bedrijfsnamen en productaanduidingen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden. Omvang van de levering

• Gebruiksaanwijzing Actuele gebruiksaanwijzingen Download de actuele gebruiksaanwijzingen via de link www.conrad.com/downloads of scan ze met behulp van de afgebeelde QR-code. Volg de aanwijzingen op de website. Verklaring van de pictogrammen Het pictogram met de bliksemschicht wijst erop dat mogelijk gevaar bestaat voor uw gezondheid, bijvoorbeeld als u een elektrische schok oploopt. Het pictogram met het uitroepteken in een driehoek wijst op belangrijke instructies in deze gebruiksaanwijzing die u te allen tijde moet naleven. U treft het pijl-pictogram aan bij bijzondere tips en aanwijzingen betreffende de be- diening. Het product is uitsluitend geschikt voor toepassing en gebruik in droge ruimtes bin- nenshuis, het mag niet vochtig of nat worden. Neem de gebruiksaanwijzing in acht!• Als het product beschadigingen vertoont, schakel dan eerst de contactdoos waarop het product is aangesloten, op alle polen uit (bijbehorende zekeringen- automaat uitschakelen of zekering eruit draaien, vervolgens de FI-aardlekscha- kelaar uitschakelen). Trek daarna het product uit de contactdoos.

• Gebruik het product dan niet langer, maar breng het weg ter reparatie of voer het op milieuvriendelijke wijze af.

• Ga ervan uit dat veilig gebruik niet langer mogelijk is, als: - het product zichtbaar is beschadigd - het product niet of niet langer correct werkt (vrijkomende rook resp. brand- lucht, hoorbaar geknetter, verkleuringen van het product of aangrenzende vlaktes) - het product onder ongunstige omstandigheden werd opgeslagen - het apparaat aan zware transportbelastingen heeft blootgestaan

• Koppel het product los van de stroomvoorziening wanneer u het wilt schoonma- ken of langere tijd niet gebruikt (bijv. opslag). Trek de netstekker uit de contact- doos. Bewaar het op een droge, koele en voor kinderen niet toegankelijke plaats.

• Giet nimmer vloeistoffen over of naast het product. Dit kan tot brand of levensge- vaarlijke elektrische schokken leiden. Mocht er toch nog vloeistof in het binnenste van het apparaat komen, schakel dan onmiddellijk de contactdoos waarop het product is aangesloten op alle polen uit (zekering/zekeringenautomaat/FI-aardlekschakelaar van de betreffende stro- omgroep uitschakelen). Trek daarna pas het product uit de contactdoos en neem contact op met een vakman. Gebruik het product niet meer. Batterijaanwijzingen

• Houd batterijen buiten bereik van kinderen.

• Laat batterijen niet onbeheerd liggen; het gevaar bestaat dat kinderen of hu- isdieren ze inslikken. Raadpleeg bij inslikken onmiddellijk een arts, er bestaat levensgevaar!

• Let bij het plaatsen van de batterijen op de juiste polariteit (plus/+ en min/-).

• Let erop, dat batterijen niet worden kortgesloten, geopend, gedemonteerd of in vuur geworpen. Er bestaat brand- en explosiegevaar!

• Laad gewone niet-oplaadbare batterijen nooit op, explosiegevaar!

• Uit verouderde of versleten batterijen kunnen chemische vloeistoffen lekken, die het product beschadigen. Haal de batterijen uit het apparaat als u dit gedurende langere tijd (bijv. bij opslag) niet gebruikt.

• Lekkende of beschadigde batterijen kunnen bij contact met de huid bijtend letsel veroorzaken, draag in dat geval geschikte veiligheidshandschoenen.

• Uit batterijen lekkende vloeistoffen zijn chemisch uiterst agressief. Voorwerpen of oppervlakken die hiermee in aanraking komen, kunnen voor een deel zwaar worden beschadigd. Bewaar batterijen daarom op een geschikte plaats.

• Vervang steeds de volledige set batterijen. Combineer geen batterijen die in ver- schillende toestanden verkeren (bijv. volle en halfvolle batterijen).

• Gebruik steeds soortgelijke batterijen van hetzelfde type en dezelfde fabrikant.

• Zie voor een milieuvriendelijke afvoer van de batterijen het hoofdstuk „Afvoer“. Batterijen plaatsen/batterijen vervangen De batterijen zijn bedoeld voor het behoud van de gegevens, als de energiekosten- meter niet op een contactdoos is aangesloten. Op de achterkant van de energiekostenmeter bevindt zich een kleine afdekking, hieronder is het batterijvak aangebracht voor twee batterijen van het type LR44. Als de batterijen al zijn geplaatst, steekt hier een kleine transparante kunststof strip uit. Deze beschermt de batterijen tegen voortijdige ontlading. Trek de kunststof strip uit. Koppel de energiekostenmeter los van de netspanning om batterijen te plaatsen of te vervan- gen. Trek het snoer van de energiekostenmeter volledig uit de contactdoos. Draai de beide kru- iskopschroeven van de afdekking er met een gepaste kruiskopschroevendraaier uit en neem de afdekking weg. Onthoud de oriëntatie van de afdekking. Verwijder de lege batterijen en zorg voor een milieuvriendelijke afvoer. Plaats vervolgens twee nieuwe batterijen van het type LR44, let op de oriëntatie van de polen. Naast het batterijvak vindt u een (+/-)-markering. De pluspool (+) van de batterijen dient hierbij in de richting van de metalen veer wijzen. Plaats nu de afdekking weer in de juiste oriëntatie en draai de aanvankelijk verwijderde schroeven vast. Het vervangen van de batterijen is noodzakelijk, wanneer de energiekostenmeter niet op de contactdoos is aangesloten en de display niet meer wordt geactiveerd door het kort indrukken van een toets (resp. het contrast van de LC-display erg slecht wordt). Ingebruikname

• Koppel een eventueel aangesloten verbruiker los van de energiekostenmeter.

• Steek de stekker van de energiekostenmeter in een reglementaire contactdoos 230 V/AC 50 Hz. Wacht bij de eerste ingebruikname tot de normale displayweergave verschijnt.

• Indien de verbruiker, die u wilt aansluiten op de energiekostenmeter, een netschakelaar heeft, schakel deze dan uit.

• Steek de netstekker van de verbruiker in de beveiligde contactdoos aan de voorzijde van de energiekostenmeter.

• Schakel de verbruiker in en wacht enkele seconden, totdat de energiekostenmeter de eerste meetgegevens weergeeft. Voordat de energiekostenmeter met alle functies kan worden gebruikt, moet u eerst nog een paar instellingen uitvoeren (bijvoorbeeld stroomtarief). Programmeren a) Instellen van het stroomtarief

• Druk langer dan 3 seconden op de toets „COST“ tot in de display in de onderste regel het stroomtarief („COST/kWh“) verschijnt. Alle andere aanduidingen verdwijnen. Laat de toets weer los.

• De eerste positie van het stroomtarief begint te knipperen. Wissel de invoerpositie door kort op de toets „SET“ te drukken. Met de toets „UP“, kunt u de steeds knipperende waarde verstellen (houd de toets langer ingedrukt om sneller te verstellen).

• Als u het stroomtarief hebt ingevoerd, drukt u kort op de toets „COST“, om de invoer op te slaan en naar het normale bedrijf terug te keren (eventueel ca. 10 seconden wachten, zonder op een toets te drukken). b) Grenswaarde voor overbelasting instellen Bij het overschrijden van een instelbare grenswaarde knippert „OVERLOAD“ in de display. Deze functie kan worden gebruikt om te signaleren wanneer de verbruiker in het normale bedrijf de vooringestelde grenswaarde overschrijdt.

• Druk langer dan 3 seconden op de toets „ENERGY“ tot in de display in de middelste regel een waarde voor het vermogen (bijv. 3680 W) en „OVERLOAD“ verschijnt. Alle andere aan- duidingen verdwijnen. Laat de toets weer los.

• De eerste positie van de grenswaarde begint te knipperen. Wissel de invoerpositie door kort op de toets „SET“ te drukken. Met de toets „UP“, kunt u de steeds knipperende waarde verstellen (houd de toets langer ingedrukt om sneller te verstellen).

• Als u de grenswaarde hebt ingevoerd, drukt u kort op de toets „ENERGY“, om de invoer op te slaan en naar het normale bedrijf terug te keren (eventueel ca. 10 seconden wachten, zonder op een toets te drukken). Bedienen

• De batterijen zorgen voor de opslag van de gegevens (tot en met 1 jaar), als de energieko- stenmeter niet op een contactdoos is aangesloten. Als de energiekostenmeter van de contactdoos wordt losgekoppeld, verdwijnt de display na enkele seconden om stroom te sparen. Door kort op een toets te drukken kan de display worden gereactiveerd.

• In de bovenste displayregel wordt de periode weergegeven, hoe lang de verbruiker in be- drijf is (vermogensverbruik >2 W). Afhankelijk van de periode wisselt de aanduiding tussen minuten/seconden en uren/minuten. Bedraagt de bedrijfsduur > 24 uur, dan begint de aandu- iding van de periode in de bovenste regel opnieuw. De dagen worden intern opgeslagen en kunnen in de onderste displayregel worden weergegeven (bedrijfsduur „DAY“, zie verderop).

• Door de toets „ENERGY“ kort in te drukken, kan de aanduiding in de middelste displayregel worden gewisseld tussen: - Netspanning (V) - Stroom (A) - Netfrequentie (Hz) - Vermogensfactor (POWER FACTOR) - Grenswaarde voor vermogen voor aanduiding van overbelasting (W, OVERLOAD) - Vermogensverbruik van de verbruiker (W)

• Door de toets „COST“ kort in te drukken, kan de aanduiding in de onderste displayregel worden gewisseld tussen: - Energiekosten (COST) - Energiegebruik (kWh) - Stroomtarief (COST/kWh) - Bedrijfsduur (DAY) - CO

De basiswaarde voor de berekening van de CO

/kWh (kan niet worden gewijzigd).Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, micro- verlming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen. © Copyright 2020 by Conrad Electronic SE. 1611632_v2_0620_02_dh_m_nl

• Door de toets „SET“ kort in te drukken, kan de aanduiding in de middelste en onderste dis- playregel gelijktijdig worden gewisseld tussen de combinaties: - Netspanning (V) + energiekosten (COST) - Stroom (A) + stroomtarief (COST/kWh) - Netfrequentie (Hz) + bedrijfsduur (DAY) - Vermogensfactor (POWER FACTOR) + CO

- Grenswaarde voor vermogen voor aanduiding van overbelasting (W, OVERLOAD) - Vermogensverbruik van de verbruiker (W) + energiekosten (COST)

• Druk de toetsen „SET“ en „ENERGY“ gelijktijdig in, om de opgeslagen periode voor de bedri- jfsduur van de verbruiker te resetten.

• Druk de toetsen „SET“ en „COST“ gelijktijdig in, om de energiekosten (COST) te resetten.

• Druk met bijv. een pen op de dieper gelegen toets „RESET“, om de energiekostenmeter en alle instellingen naar de basisinstellingen te resetten. In de display verschijnen kort alle weer- gavesegmenten, vervolgens is de energiekostenmeter gebruiksklaar. Alle meetgegevens zijn gewist, alle instellingen (stroomtarief, overbelasting van grenswaarde) zijn gereset. Voer een reset uit, wanneer in de display alleen warrige tekens verschijnen of de toetsen geen functie hebben. Onderhoud en schoonmaken

• Het product vergt geen onderhoud. Laat onderhoud of reparaties uitsluitend uitvoeren door een vakman of in een gespecialiseerde werkplaats. Er zijn geen onderdelen in het binnenste van het product die door u onderhouden moeten worden. U mag het product nooit openen/ demonteren (behalve voor het plaatsen of vervangen van de batterijen zoals beschreven in deze gebruiksaanwijzing).

• Trek de netvoedingsadapter uit de contactdoos voordat u de energiekostenmeter schoon- maakt. Koppel een aangesloten verbruiker los van de geaarde contactdoos van de ener- giekostenmeter.

• Gebruik een droge, zachte en schone doek om de buitenzijde schoon te maken.

• Verwijder stof simpelweg met behulp van een langharige, zachte en schone borstel en een stofzuiger.

• Gebruik in geen geval agressieve schoonmaakmiddelen, reinigingsalcohol of andere chemi- sche oplosmiddelen, omdat hierdoor de behuizing aangetast of de algehele werking negatief beïnvloed kan worden. Afvoer a) Product Elektronisch werkende apparaten bevatten waardevolle materialen en horen niet bij het huishoudelijk afval. Verwijder het product aan het einde van zijn levensduur conform de geldende wettelijke bepalingen. Verwijder evt. geplaatste batterijen en voer deze, gescheiden van het product, af. b) Batterijen en accu´s U bent als eindgebruiker volgens de (KCA-voorschriften) wettelijk verplicht alle verbruikte bat- terijen en accu‘s in te leveren; verwijdering via het huishoudelijk afval is niet toegestaan. Batterijen en accu‘s met schadelijke stoffen zijn voorzien van het hiernaast afgebe- elde pictogram dat op het verbod van verwijdering via gewoon huishoudelijk afval duidt. De aanduidingen voor de overwegend aanwezige zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood. Lege batterijen, accu‘s en knoopcellen kunt u gratis inleveren bij de inzamelpunten in uw geme- ente, onze lialen of elke andere winkel waar batterijen/accu‘s/knoopcellen worden verkocht. Zo voldoet u aan de wettelijke verplichtingen en draagt u bij tot het beschermen van het milieu. Technische specicaties Bedrijfsspanning ........................... 230 V/AC, 50 Hz Eigen-vermogensgebruik .............. ca. 1 W Max. aansluitvermogen ................ 3680 W (230 V/AC, 16 A) Resolutie stroomtarief ................... 0,01 Type batterij .................................. 2x LR44 De batterijen zijn bedoeld voor het behoud van de gegevens, als de energiekosten- meter niet op een contactdoos is aangesloten. Bedrijfsomstandigheden ............... 0 °C tot +50 °C, 20% tot 90% relatieve luchtvochtigheid, niet condenserend Opslagomstandigheden ................ 0 °C tot +50 °C, 10% tot 90% relatieve luchtvochtigheid, niet condenserend Afmetingen (H x B x D) ................. 150 x 76 x 78 mm Massa ........................................... ca. 200 g Spanning: Meetbereik .................................... 200 - 276 V/AC Tolerantie ..................................... ±1,5% Resolutie ....................................... 0,1 V Frequentie: Meetbereik .................................... 45 - 65 Hz Stroom: Meetbereik .................................... 0,005 - 16 A Tolerantie ...................................... ±2% Resolutie ....................................... 0,001 A @ 0 - 9,999 A ...................................................... 0,01 A @ 10 - 16 A Vermogen: Meetbereik .................................... 0,3 - 3680 W Tolerantie ...................................... ±2% + 2 W Resolutie ....................................... 0,1 W @ 0 - 999,9 W ...................................................... 1 W @ 1000 - 3680 W Vermogensfactor: Meetbereik .................................... 0,00 - 1,00 Resolutie ...................................... 0,01
