Producttype	Bandenmanometer en -vuller
Merk	Westfalia
Model	Maxi 928583
Categorie	Manometer
Meetbereik	0 tot 12 bar
Diameter manometer	7,5 cm
Slanglengte	Ongeveer 55 cm
Nauwkeurigheid	± 0,1 bar
Persluchtaansluiting	R ¼"
Weergegeven eenheden	bar en psi (dubbele schaal)
Functies	Drukmeting, oppompen, aflaten
Voeding	Perslucht (pneumatisch)
Beoogd gebruik	Auto-, motor-, vrachtwagen- en fietsbanden
Onderhoud	Smeer de pakking van de ontspanningspen regelmatig met olie
Reiniging	Voorkom dat vuil in het mondstuk komt
Opslag	Binnen, droog, beschermd tegen stof en extreme temperaturen
Veiligheid	Alleen gebruiken met perslucht; geen zuurstof of brandbare gassen gebruiken
Inbegrepen accessoires	Dubbelzijdige connector, luchtslang, manometer met trekker, snelkoppeling, aflaatknop, haak
Gewicht (geschat)	Ongeveer 0,3 kg
Kalibratiestatus	Niet gekalibreerd
Repareerbaarheid	Niet demonteren; neem contact op met de klantendienst

Veelgestelde vragen - Maxi 928583 Westfalia

Hoe meet ik de bandenspanning met dit apparaat?

Plaats de dubbelzijdige connector op de ventiel van de band. Lees de druk af op de manometer: de buitenste schaal geeft bar aan, de binnenste schaal psi.

Wat is de maximale druk die dit apparaat kan meten?

Het meetbereik is 0 tot 12 bar (ongeveer 0 tot 174 psi). Overschrijd deze limiet niet.

Hoe pom ik een band op met dit apparaat?

Sluit de luchtslang aan op het apparaat, verbind vervolgens de snelkoppeling met een persluchtbron. Plaats de dubbelzijdige connector op de ventiel en druk op de trekker om op te pompen. Laat los om de werkelijke druk af te lezen.

Hoe laat ik lucht uit een band als de druk te hoog is?

Gebruik de aflaatknop op het apparaat om de druk langzaam te verlagen tot de gewenste waarde.

Welk type persluchtbron moet ik gebruiken?

Gebruik alleen schone, olievrije perslucht. Gebruik nooit zuurstof of brandbare gassen.

Hoe onderhoud ik het apparaat?

Voeg regelmatig een paar druppels olie toe aan de pakking van de ontspanningspen. Voorkom dat vuil in het persluchtmondstuk komt.

Wat moet ik doen als het apparaat beschadigd is?

Stop onmiddellijk met het gebruik en laat het apparaat repareren door een specialist of neem contact op met de klantendienst van Westfalia. Probeer niet zelf te repareren.

Waar vind ik de aanbevolen bandenspanning voor mijn voertuig?

Raadpleeg de handleiding van het voertuig, of kijk op de deurstijl of achter de brandstofdop. Gebruik de door de fabrikant aanbevolen druk.

Is dit apparaat geschikt voor fietsbanden?

Ja, het apparaat kan worden gebruikt op fietsbanden, evenals op auto-, motor- en vrachtwagenbanden, dankzij de dubbelzijdige connector.

Hoe berg ik het apparaat op na gebruik?

Bewaar het apparaat op een droge plaats, beschermd tegen stof en extreme temperaturen. Gebruik de meegeleverde haak om het op te hangen. Houd het buiten bereik van kinderen.

GEBRUIKSAANWIJZING Maxi 928583 Westfalia

Instructiehandleidingen bieden waardevolle tips voor het gebruik van uw nieuwe apparaat. Ze stellen u in staat alle functies te gebruiken en helpen u misverstanden en schade te voorkomen. Neem de tijd om deze handleiding aandachtig door te lezen en bewaar deze voor toekomstig gebruik.

Als u het apparaat aan derden doorgeeft, voeg dan deze handleiding toe.

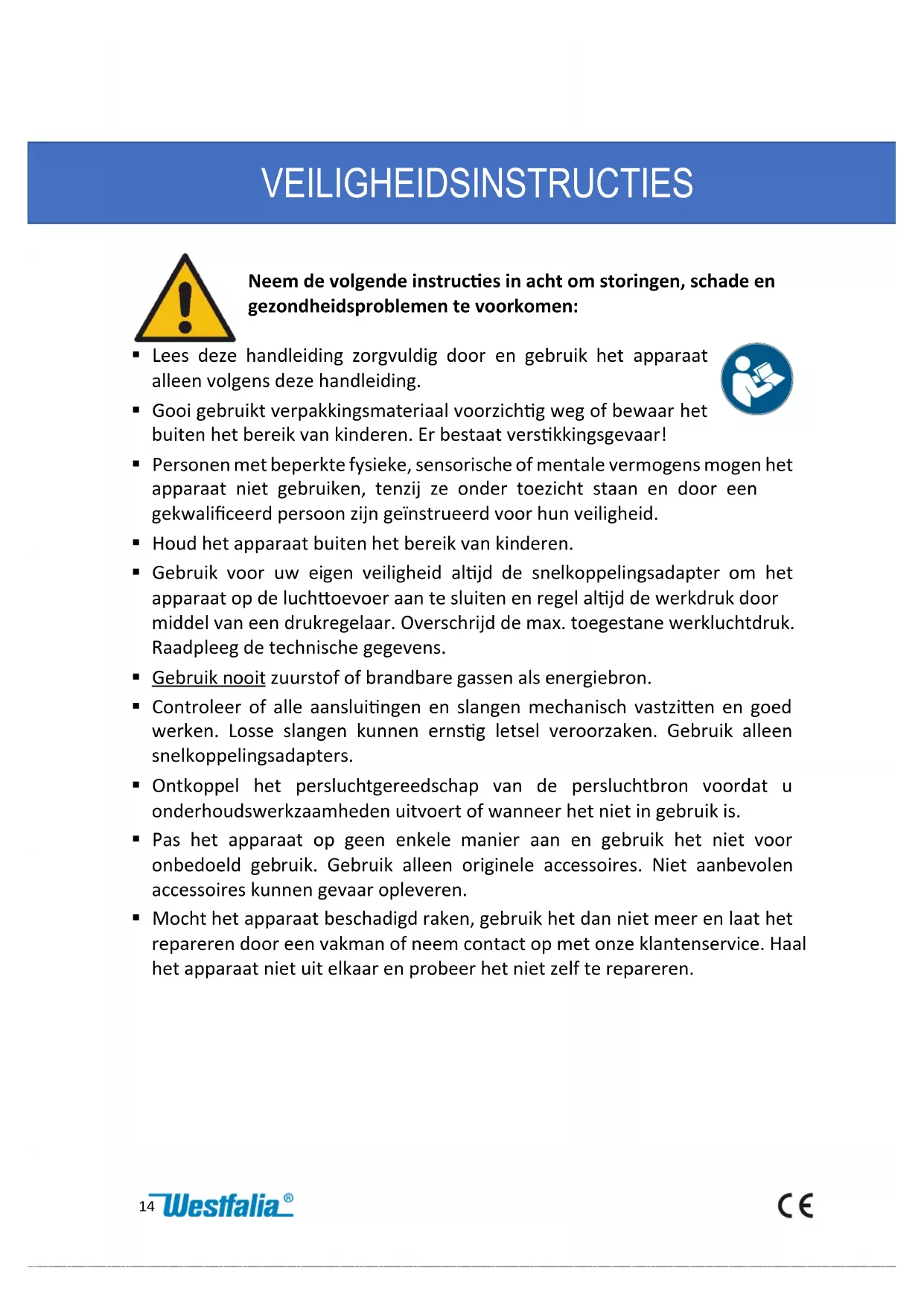

Neem de volgende instructies in acht om storingen, schade en gezondheidsproblemen te voorkomen:

• Lees deze handleiding zorgvuldig door en gebruik het apparaat alleen volgens deze handleiding.
• Gooi gebruikt verpakkingsmateriaal voorzichtig weg of bewaar het buiten het bereik van kinderen. Er bestaat verstikkingsgevaar!
• Personen met beperkte fysieke, sensorische of mentale vermogens mogen het apparaat niet gebruiken, tenzij ze onder toezicht staan en door een gekwalificeerd persoon zijn geïnstrueerd voor hun veiligheid.
  ■ Houd het apparaat buiten het bereik van kinderen.
• Gebruik voor uw eigen veiligheid altijd de snelkoppelingsadapter om het apparaat op de luchttoevoer aan te sluiten en regel altijd de werkdruk door middel van een drukregelaar. Overschrijd de max. toegestane werkluchtdruk. Raadpleeg de technische gegevens.
• Gebruik nooit zuurstof of brandbare gassen als energiebron.
• Controleer of alle aansluitingen en slangen mechanisch vastzitten en goed werken. Losse slangen kunnen ernstig letsel veroorzaken. Gebruik alleen snelkoppelingsadapters.
• Ontkoppel het persluchtgereedschap van de persluchtbron voordat u onderhoudswerkzaamheden uitvoert of wanneer het niet in gebruik is.
• Pas het apparaat op geen enkele manier aan en gebruik het niet voor onbedoeld gebruik. Gebruik alleen originele accessoires. Niet aanbevolen accessoires kunnen gevaar opleveren.
• Mocht het apparaat beschadigd raken, gebruik het dan niet meer en laat het repareren door een vakman of neem contact op met onze klantenservice. Haal het apparaat niet uit elkaar en probeer het niet zelf te repareren.

GEBRUIK

Beoogd gebruik

• Het apparaat is ontworpen om de luchtdruk te controleren en banden te vullen of leeg te laten lopen, zoals auto-, motor-, vrachtwagen- of fietsbanden.
• Onder het beoogde gebruik valt ook het gebruik volgens de gebruiksaanwijzing.
• Elk gebruik buiten deze parameters (andere media, kracht uitoefenen) of elke wijziging (reconstructie, geen origineel accessoire) kan ernstige risico's met zich meebrengen en wordt beschouwd als gebruik dat in strijd is met het beoogde doel.

Voor het eerste gebruik

Pak het apparaat uit en controleer alle onderdelen op transportschade. Gooi het verpakkingsmateriaal weg of bewaar het buiten het bereik van kinderen. Er bestaat verstikkingsgevaar!

Notities

• De optimale luchtdruk van de autoband zorgt niet alleen voor veilige prestaties en duurzaamheid van uw banden - het gebruik van de juiste bandenspanning, aanbevolen door de autofabrikant, kan ook brandstof besparen.
• U vindt de details over de comfortabele minimumspanning voor uw banden in de instructiehandleiding van uw voertuig of b.v. bij de deurstijl of achter de benzinedop.
• De perslucht, om de band bij te vullen, moet olievrij zijn. Sluit geen oliespuit vóór de unit aan. Het wordt aanbevolen om alleen voor het werken met het apparaat een aparte persluchtslang te gebruiken, omdat er olieresten kunnen achterblijven op andere persluchtslangen.

Meten

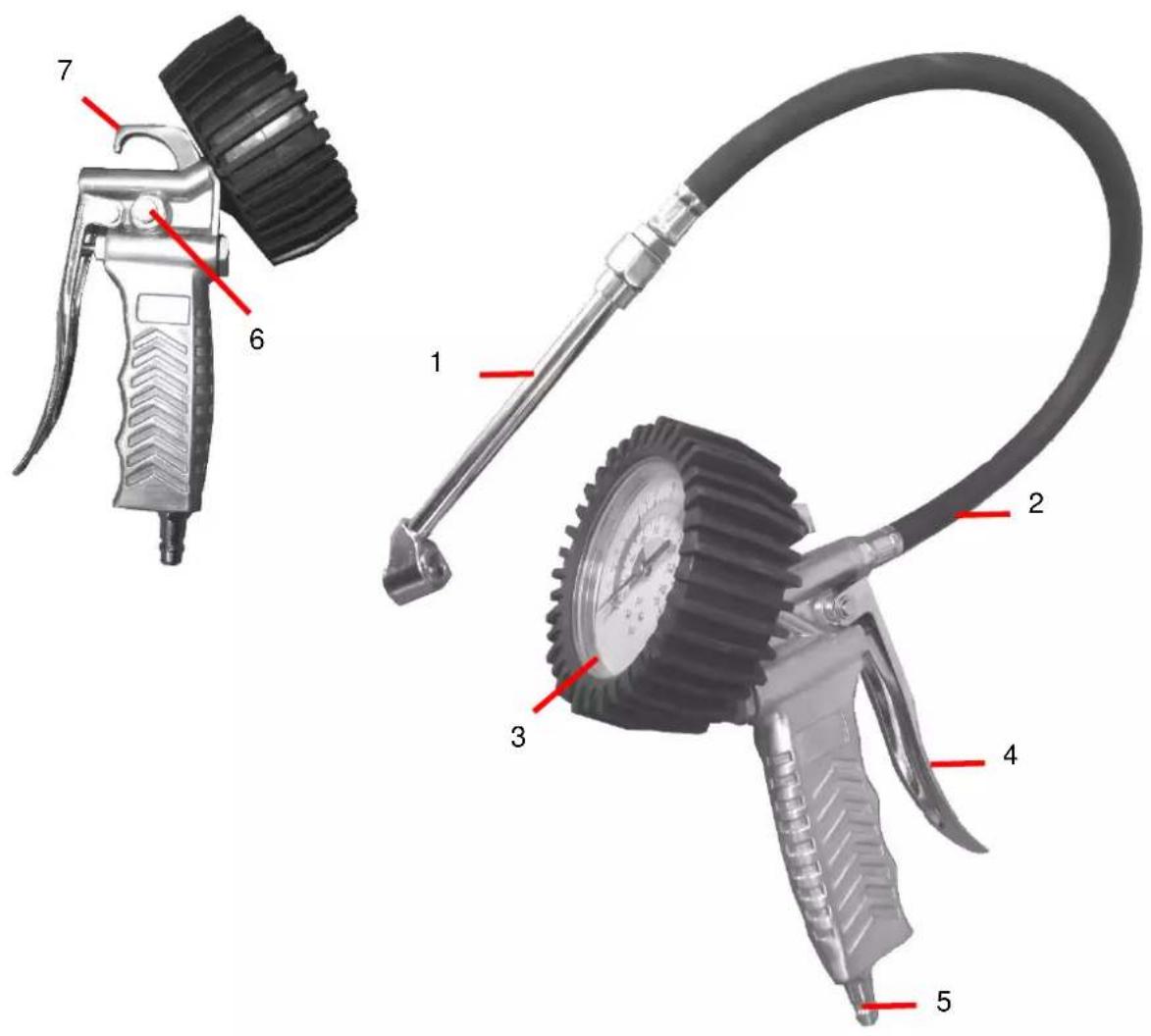

1. Plaats de dubbele vasthoudconnector (1) op het ventiel van de band.
2. Lees de aanwezige druk af van de manometer (3).

Buitenrand van de schaal = de eenheid in bar (1 bar = 100 kPa)

Binnenrand van de schaal = de eenheid in psi.

Vulling

1. Schroef de luchtslang (2) en het apparaat samen.
2. Sluit de snelkoppelingsconnector (5) van het apparaat aan met perslucht.
3. Plaats de dubbele vasthoudaansluiting (1) op het ventiel van de band.
4. Druk op de trekker (4), perslucht stroomt in de band.

Op het moment dat u de lucht invult, geeft de manometer (3) een druk aan die iets hoger is dan de werkelijke bandenspanning. Wanneer u de trekker loslaat, kunt u de werkelijke bandenspanning op de manometer aflezen.

Deflatie van lucht

Als de bandenspanning te hoog is, gebruik dan de ontluchtingsknop (6) en verlaag de luchtdruk langzaam tot de gewenste waarde.

Schoonmaak en onderhoud

• Zorg ervoor dat er geen vreemde stoffen en vuil in het persluchtmondstuk komen.
• Stel de manometer niet bloot aan trillingen of mechanische belasting.
• Voeg met regelmatige tussenpozen een paar druppels olie toe aan de afdichting van de trekkerpen. Verder is het apparaat onderhoudsvrij.

Opslaan

• Bewaar het apparaat binnenshuis op een droge plaats die beschermd is tegen stof, vuil en extreme temperaturen.
• Bewaar het apparaat buiten het bereik van kinderen.
• Gebruik de hanger (7) om het apparaat op te bergen.

Technische data

Drukbereik: van 0 – 12 bar

Diameter manometer: 7,5 cm

Buislengte met vasthoudconnector: ca. 55 cm

Nauwkeurigheid manometer: ± 0,1 bar

Persluchtaansluiting: R ¼"

Manometer niet gekalibreerd
