Produkttyp	Reifendruckmesser und -füller
Marke	Westfalia
Modell	Maxi 928583
Kategorie	Manometer
Druckbereich	0 bis 12 bar
Manometerdurchmesser	7,5 cm
Schlauchlänge	Ca. 55 cm
Genauigkeit	± 0,1 bar
Druckluftanschluss	R ¼"
Angezeigte Einheiten	bar und psi (Doppelskala)
Funktionen	Druckmessung, Befüllung, Entlüftung
Versorgung	Druckluft (pneumatisch)
Verwendungszweck	Auto-, Motorrad-, LKW-, Fahrradreifen
Wartung	Den Dichtungsring des Ablassstifts regelmäßig ölen
Reinigung	Vermeiden Sie das Eindringen von Schmutz in die Düse
Lagerung	Innenraum, trocken, staub- und extremen Temperaturen geschützt
Sicherheit	Nur mit Druckluft verwenden; keinen Sauerstoff oder brennbare Gase verwenden
Im Lieferumfang enthalten	Doppelseitiger Anschluss, Luftschlauch, Manometer mit Auslöser, Schnellkupplungsanschluss, Entlüftungsknopf, Aufhänger
Gewicht (geschätzt)	Ca. 0,3 kg
Kalibrierungsstatus	Nicht kalibriert
Reparierbarkeit	Nicht zerlegen; Kundendienst kontaktieren

Häufig gestellte Fragen - Maxi 928583 Westfalia

Wie messe ich mit diesem Gerät den Reifendruck?

Setzen Sie den doppelseitigen Anschluss auf das Reifenventil. Lesen Sie den Druck am Manometer ab: Die äußere Skala zeigt bar, die innere psi.

Was ist der maximale Druck, den dieses Gerät messen kann?

Der Druckbereich beträgt 0 bis 12 bar (ca. 0 bis 174 psi). Überschreiten Sie diesen Grenzwert nicht.

Wie fülle ich mit dem Gerät einen Reifen auf?

Schließen Sie den Luftschlauch an das Gerät an und verbinden Sie den Schnellanschluss mit einer Druckluftquelle. Setzen Sie den doppelseitigen Anschluss auf das Ventil und drücken Sie den Auslöser zum Befüllen. Lassen Sie los, um den tatsächlichen Druck abzulesen.

Wie entlüfte ich einen Reifen, wenn der Druck zu hoch ist?

Verwenden Sie den Entlüftungsknopf am Gerät, um den Druck langsam auf den gewünschten Wert zu reduzieren.

Welche Art von Druckluftquelle sollte verwendet werden?

Verwenden Sie nur saubere, ölfreie Druckluft. Verwenden Sie niemals Sauerstoff oder brennbare Gase.

Wie warte ich das Gerät?

Geben Sie in regelmäßigen Abständen einige Tropfen Öl auf die Dichtung des Ablassstifts. Vermeiden Sie, dass Schmutz in die Druckluftdüse eindringt.

Was tun, wenn das Gerät beschädigt ist?

Stellen Sie die Verwendung sofort ein und lassen Sie das Gerät von einem Fachmann reparieren oder kontaktieren Sie den Kundendienst von Westfalia. Versuchen Sie keine Reparatur selbst.

Wo finde ich den empfohlenen Reifendruck für mein Fahrzeug?

Schlagen Sie im Fahrzeughandbuch nach, oder sehen Sie auf dem Türholm oder hinter dem Tankdeckel nach. Verwenden Sie den vom Hersteller empfohlenen Druck.

Ist dieses Gerät für Fahrradreifen geeignet?

Ja, das Gerät kann dank des doppelseitigen Anschlusses für Fahrradreifen sowie für Auto-, Motorrad- und LKW-Reifen verwendet werden.

Wie bewahre ich das Gerät nach Gebrauch auf?

Bewahren Sie das Gerät an einem trockenen Ort, geschützt vor Staub und extremen Temperaturen auf. Verwenden Sie den mitgelieferten Aufhänger zum Aufhängen. Halten Sie es außerhalb der Reichweite von Kindern.

BEDIENUNGSANLEITUNG Maxi 928583 Westfalia

Druckluft-Prüfer Maxi

DE Originalanleitung

Sehr geehrte Damen und Herren,

Bedienungsanleitungen enthalten wichtige Hinweise für den Umgang mit Ihrem neuen Produkt. Sie ermöglichen Ihnen, alle Funktionen zu nutzen, und sie helfen Ihnen, Missverständnisse zu vermeiden und Schäden vorzubeugen. Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung in Ruhe durchzulesen und bewahren Sie diese für späteres Nachlesen gut auf.

Sollten Sie das Gerät an Dritte weitergeben, legen Sie diese Anleitung bei.

Dear Customers,

	Deutsch	English
1	Doppelseitiger Ventilstecker	Double-Sided Valve Connector
2	Luftschlauch	Air Hose
3	Manometer	Manometer
4	Abzug	Trigger
5	Schnellkupplungsanschluss	Quick Coupling Connector
6	Luftablasstaste	Deflation Button
7	Aufhänger	Hanger

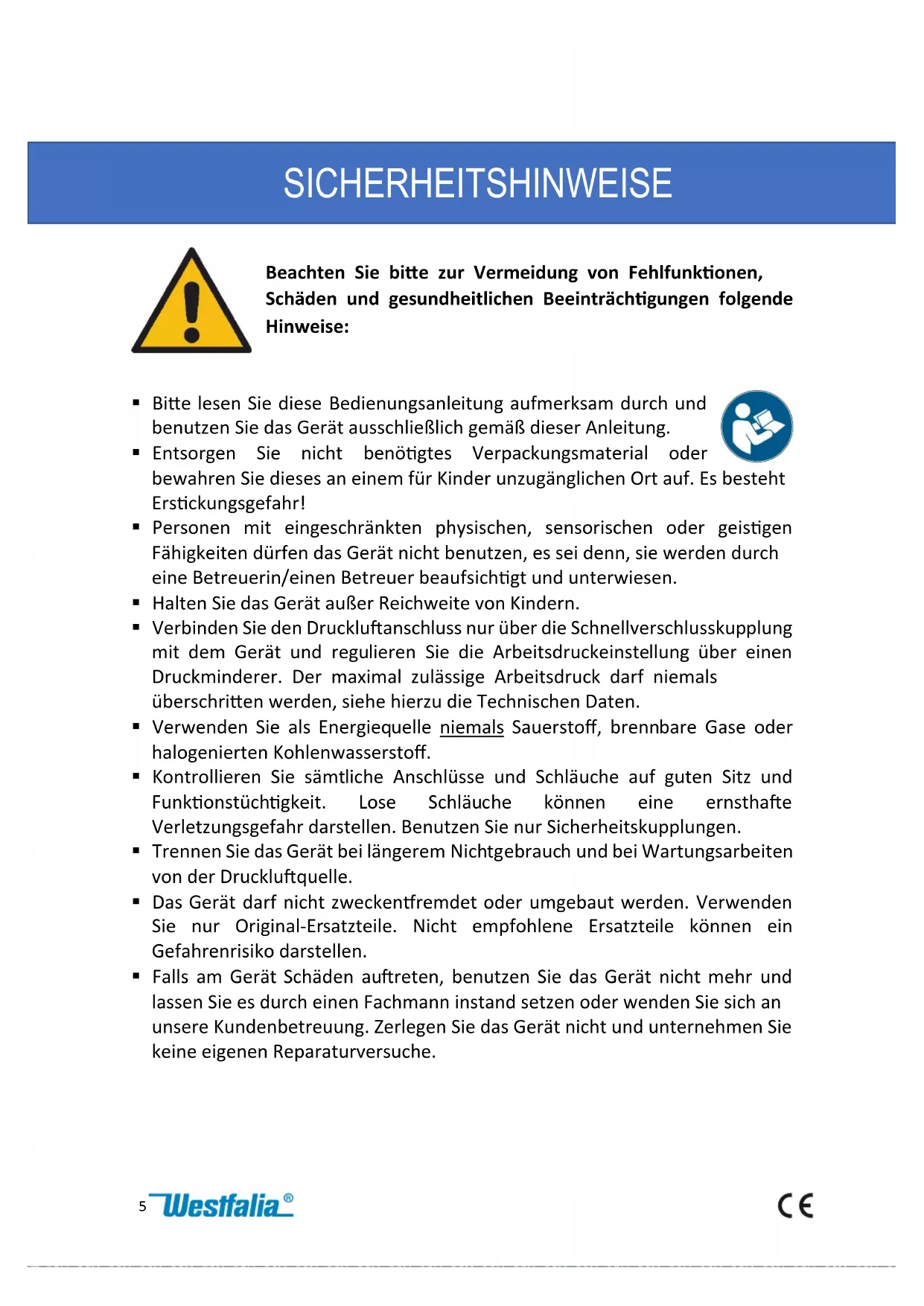

Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen folgende Hinweise:

• Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch und benutzen Sie das Gerät ausschließlich gemäß dieser Anleitung.
• Entsorgen Sie nicht benötigtes Verpackungsmaterial oder bewahren Sie dieses an einem für Kinder unzugänglichen Ort auf. Es besteht Erstickungsgefahr!
• Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten dürfen das Gerät nicht benutzen, es sei denn, sie werden durch eine Betreuerin/einen Betreuer beaufsichtigt und unterwiesen.
• Halten Sie das Gerät außer Reichweite von Kindern.
• Verbinden Sie den Druckluftanschluss nur über die Schnellverschlusskupplung mit dem Gerät und regulieren Sie die Arbeitsdruckeinstellung über einen Druckminderer. Der maximal zulässige Arbeitsdruck darf niemals überschritten werden, siehe hierzu die Technischen Daten.
• Verwenden Sie als Energiequelle niemals Sauerstoff, brennbare Gase oder halogenierten Kohlenwasserstoff.
• Kontrollieren Sie sämtliche Anschlüsse und Schläuche auf guten Sitz und Funktionstüchtigkeit. Lose Schläuche können eine ernsthafte Verletzungsgefahr darstellen. Benutzen Sie nur Sicherheitskupplungen.
• Trennen Sie das Gerät bei längerem Nichtgebrauch und bei Wartungsarbeiten von der Druckluftquelle.
• Das Gerät darf nicht zweckentfremdet oder umgebaut werden. Verwenden Sie nur Original-Ersatzteile. Nicht empfohlene Ersatzteile können ein Gefahrenrisiko darstellen.
• Falls am Gerät Schäden auftreten, benutzen Sie das Gerät nicht mehr und lassen Sie es durch einen Fachmann instand setzen oder wenden Sie sich an unsere Kundenbetreuung. Zerlegen Sie das Gerät nicht und unternehmen Sie keine eigenen Reparaturversuche.

BEDIENUNG

Bestimmungsgemäße Verwendung

• Das Gerät dient zur Überprüfung des Luftdrucks und zum Auffüllen/Ablassen der Luft von Reifen, wie Pkw-, Motorrad-, LKW-, oder Fahrradreifen.
• Zur bestimmungsgemäßen Verwendung gehört auch das Einhalten der Anleitung.
• Jede darüberhinausgehende Verwendung (andere Medien, Gewaltanwendung) oder eigenmächtige Veränderung (Umbau, kein Original-Zubehör) können Gefahren auslösen und gelten als nicht bestimmungsgemäß.

Vor der ersten Benutzung

Nehmen Sie das Gerät aus der Verpackung und überprüfen alle Teile auf Transportschäden. Halten Sie die Verpackungsmaterialien von Kleinkindern fern. Es besteht Erstickungsgefahr!

Hinweise

• Der optimale Luftdruck im Autoreifen sorgt nicht nur für sicheres Fahrverhalten und lange Haltbarkeit Ihrer Reifen – durch den richtigen, vom Fahrzeughersteller empfohlenen Reifendruck, sparen Sie auch Kraftstoff.
• Die Angaben zum komfortablen Mindestdruck Ihrer Reifen finden Sie in der Bedienungsanleitung Ihres Fahrzeuges oder z.B. am Türholm oder hinter der Tankklappe.
• Die zum Auffüllen des Reifens benötigte Druckluft muss ölfrei sein. Es darf kein Öler vor dem Gerät angeschlossen sein. Verwenden Sie am besten einen eigenen Druckluftschlauch nur für die Arbeit mit dem Gerät, da sich in anderen Druckluftschläuchen evtl. noch Ölreste befinden könnten.

Messen

1. Verbinden Sie den Luftschlauch (2) mit der Pistole.
2. Setzen Sie das Steckventil (1) auf das Reifenventil. Das Ventil ist beidseitig verwendbar.
3. Lesen Sie den vorhandenen Druck auf dem Manometer (3) ab.
   Äußere Skala = Einheit in bar (1 bar = 100 kPa),
   Innere Skala = Einheit in psi.

Auffüllen von Luft

1. Verbinden Sie den Luftschlauch (2) mit der Pistole.

2. Schließen Sie den Schnellkupplungsadapter (5) des Gerätes an eine Druckluftleitung an.

3. Setzen Sie das Steckventil (1) auf das Reifenventil.

4. Drücken Sie den Abzug (4). Druckluft strömt in den Reifen.

Im Moment des Auffüllens zeigt das Manometer (3) einen Druck an, der leicht über dem tatsächlichen Reifendruck liegt. Sobald Sie den Abzug loslassen, können Sie den tatsächlichen Reifendruck auf dem Manometer ablesen.

Ablassen von Luft

Sollte der Reifendruck zu hoch sein, drücken Sie die Luftablasstaste (6) und lassen langsam Druckluft ab. Senken Sie den Reifendruck bis auf den gewünschten Wert.

Manometer ist ungeeicht

Reinigung und Wartung

• Achten Sie darauf, dass keine Fremdkörper oder Schmutz in die Druckluftöffnung eindringen.
• Setzen Sie das Manometer keinen Erschütterungen oder mechanischem Druck aus.
• Geben Sie ab und zu einige Tropfen Öl an die Abzugstift-Dichtung. Ansonsten ist das Gerät wartungsfrei.

Lagerung

• Lagern Sie das Gerät im Innenbereich an einem trockenen Ort, der vor Staub, Schmutz und extremen Temperaturen geschützt ist.
  ■ Lagern Sie das Gerät außerhalb der Reichweite von Kindern.
  Hängen Sie das Gerät zur Lagerung am Aufhängehaken (7) auf.

Technische Daten

Druckbereich: von 0 – 12 bar

Durchmesser des Manometers: ca. 7,5 cm

Länge des Schlauches mit Steckventil: ca. 55 cm

Manometer-Genauigkeit: ± 0,1 bar

Druckluftanschluss: R ¼"

SAFETY NOTES

Wir, die Westfalia Werkzeugcompany, Werkzeugstraße 1, D-58093 Hagen,

We, the Westfalia Werkzeugcompany, Werkzeugstraße 1, D-58093 Hagen,

erklären in alleiniger Verantwortung, dass das Produkt

Druckluft-Prüfer Maxi

Artikel Nr. 92 85 83

den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien und deren Änderungen festgelegt sind.

Die technischen Unterlagen werden bei der QS der Westfalia Werkzeugcompany verwahrt. The technical documentations are on file at the QA department of the Westfalia Werkzeugcompany.

Hagen, den 6 Januar 2023

Qualitätsbeauftragter / QA Representative

Jhomo Jilingsheil

KUNDENBETREUUNG | CUSTOMER SERVICES

DEUTSCHLAND

Westfalia

Werkzeugstraße 1

D-58093 Hagen

Telefon: [phone]

Telefax: (0180) 5 30 31 30

Internet: www.westfalia.de

ÖSTERREICH

Westfalia

Moosham 31

A-4943 Geinberg OÖ

Telefon: [phone]

Telefax: (07723) 4 27 59 23

Internet: www.westfalia-versand.at

SCHWEIZ

Westfalia

Wydenhof 3a

CH-3422 Kirchberg (BE)

Telefon: [phone]

Telefax: (034) 4 13 80 01

Internet: www.westfalia-versand.ch

ENTSORGUNG | DISPOSAL
