Dank u voor het kiezen van een Turbosound-kidsprekerproduct voor uw toepassing. Als u meer informatie wilt over dit of een ander Turbosound-product, bezock dan onze website op turbosound.com.

De luidspreker uitpakken

Controleer het apparaat na het uitpakken zorqvuikig op beschadigingen. Als er schade wordt geconstateerd, melst dit dan direct bij uw leverancier. U, de geadresseerde, moet een claim indieren. Bevaar alle verpakking voor het gevalu het in de toelkomst opnieuw wilt verzenden.

Bediening

(1) LCD-SCHERM geeft de huidige DSP-module en parameterinstellingen 'WEST.
(2) SETUP-loop stapt door parameters binnen DSP-verwerkingsmodules.
(3) PROCESS-snop stapt door de DSP-verwerkingsmodules.
4 AUDIO LINK XLR connector biedt een onbewerkte kopic van het AUDIO INPUT signal.
3 AUDIO INPUT combo-aansluiting accepteert ingangssignalen met XLR, gebalancerde N° TRS of ungebaltancerde N° TS connectoren.
5 POWER-schatelaar zet het apparaat aan en uit.
(7) AC INPUT accepteert stroomaansluitingen van stroomkabels die zijn uitgerust met Neutrik powerCON twist locking connectoren.
2 ENCODER KNOP schakelt tussen grafsche en bewerkingsmodi (wanmeer ingedrukt) en verandert parameterwaarden (wanmeer gedraaid).
De EXIT-knop keert terug naar het DSP-scherm op het hoogste niveau wanneer crop wordt gedrukt.
De ENTER-knop staat wijzigingen op en deactiviert de bewerkingsmodus wanneer erop wordt gedrukt.
ULTRANET THRU verzendt overwerkte digitale audio van de ULTRANET IN-connector naar extra ULTRANET-uitgeruste apparaten.
(12) USB-verbinding maakt firmware-updates en afstandsbediening van parameters via de computer mogelijk. Ga naar turbosound.com om DSP-besturingssoftware voor uw computer te downloaden.
CE ULTRANET IN RJ45/Neutrik etherCON-aansluiting voor aansluiting op extra ULTRANET-uitgenuste apparaten.

Netwerkmogelijkheden

Alle TCS-AK powered luidspreters bieden afstandshediening via USB. De USB-verbinding stelt de gebruiker in staat om alle DSP-parameters te configureren en te bewaken met behulp van speciale software voor pc.

De DSP-firmware kan ook worden bijgewerkt via de USB-aansluiting. Bezock turboscund.com voor de nieuwste firmwareversie.

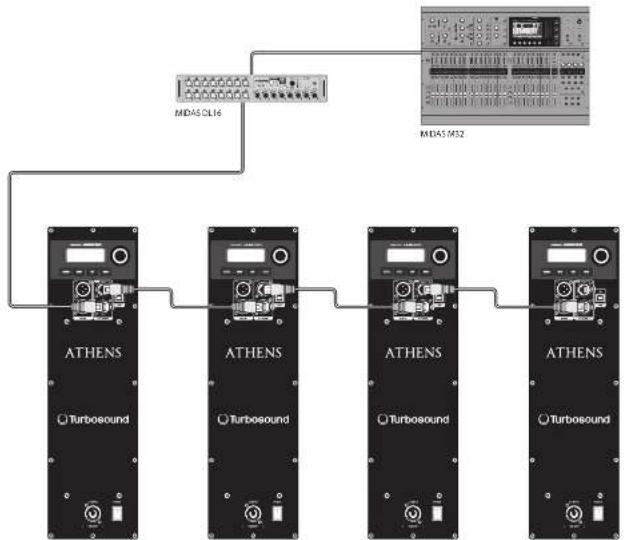

TCS-AK-luidopreikers bieden ook gepatenteerde ULTRANET-netwerimogelijkheden via de ULTRANET IN- en ULTRANET THRU-verbindingen met CATS-kabels met RATS-connecteden. Net ULTRANET kan de gebruiker unidirectioned tot 15 onafthankelijke kanallen van 24-bit audio door het TCS-AK-systeem verzenden, evenals andere met ULTRANET uitgenste apparaten zoals digitale mixers en persoonlijke monitorsystemen. Er kunnen maximaal 7 apparaten in serie worden aangesloten op een onkde ULTRANET-kabel.

TCS-AN DSP-menustructuur

		Volledig berelek Subwoofer Functie
VLWADKSHEN EQ		Green Geen		Schi de frequenkegezons in op de standardsinstelling.
		Katrina2 –		Stelt een geoenkeerde frequenkegezons in voor 2 samen opgestelde karten.
		Katrina3 –		Stelt een geoenkeerde frequenkegezons in voor 3 of meer karten die samen algen gezanschikt.
		Gebruker Gebruiker		Hiemee kunt u uw een eigen frequenkegezons instiklndoor het bijbehende submets te openen.
		Lagehopte rekkert Lagehopte rekkten		Hiemee kunt u een filter voor lage en hoge rekkendefinierten.
		Parametrisch 1 & 2 Parametrisch 1 & 2		Hiemee kunt u een parametrische bel-kgpt EQdefinierten (frequency, qual. en aan).
	20/198	Geen –		Lentheid is standard ingested voor reproductie over het multistige berek.
		HP 100 Hz LP 100 Hz		Vooraf ingested met 100 Hz, 24 dB/ceotaalfilter voor crossover tussen subwooferen full-range klitsprekers.
		HP 120 Hz LP 120 Hz		Vooraf ingested met 120 Hz, 24 dB/ceotaalfilter voor crossover tussen subwooferen full-range klitsprekers.
		Gebruker Gebruiker		Gebruker crossover-submenu voor combinatie met anders full-range of subwoofere-lundsorecysystemen
	Submenu	frequente frequentbe		Selecter de gevenste reversover frequentbe:- Full range systemen: 75 Hz tot 100 Hz;- Subwoofersystemen: 50 Hz tot 100 Hz.
		Fase	Fase	Pass de absolute base van 50° of 100°.
	FRQ	Auto Auto		Stelt automatisch zweel filters in als modis is. Telflores wanneer aan nieuwe feedbackfrequencite wordt ontolde, wordt het eerste filter uitgevoen om de nieuwe frequente te drumpen, enzuverst.
		Enkel	Enkel	Activiert de FBQ-functionallitrit (feedbackbulletlet), tot 8 feedbacklisters.
		Loren	Loren	Automatiche procedure die naar feedbackfrequencers zoekt en instellingen vergreneli inklal alle 8 filters zijn ingestGebruik tijdens deze procedure gehorbescherming.WAABISCHAWINGNet feedbacksignaal kan het maximale inovea van het systeem kinderen, wat gehoebeschudiging kan voraatzeitaamied.
		Resatzen	Resatzen	Resat alle kiters.
OPS/ELLING(Pagina 1)	HWDER	Insover	Insover	Hiemee kunt u de audis-inwerben kieves, Kies tizenem Iokard (anlage ingang) of ULTRANET [Nijks, P16 bewakingsystem of M32 audio via ULTRANET].
		Volume	Volume	Pass de ingangsversteking aan. Met ULTRAKET digitale ingangen over een breek van - 10 dB tol-30 dB. Kiel analogie ingang van 0 dB tol - = dB.
		Geweligheid	Geweligheid	Pass de ingangsgeweigheid aan voor maximale output bij gebruik aan een analogie bnen +4 dBu voor normale voering, + 14 dBu voor input op hoog niveau.

		Volledig bereak Subwiderer Funchie
	POSTIL	Vrij	-	Voor het positiveren van de luitzpreker in een zijn opfenging of op de grond gestuerte weg van muren.
		muur	Voor	Voor plaatning van de perskier op of naste een muur, al op de voor (subwonder)
		Plafond	muur	Voor plaatning van de luitzpreter bij het plafond en de muur, of de voor en de muur (subwonder)
		Hezek Hoek		Voor plaatning van de luitzpreker in een hock naust het plafond (waste installatie) of in een hock op de hoe (subwonder)
Screenshot-update	Wx1 W40 Wk	Vertraging	Vertraging	Past de hoerveschlief vertraging aan innaat. 300 moec = 100 m of 330 moct.
		Centheid	Centheid	Selecteert tussen moec, meter en voet.
	LUMTER	Begrenzing	Begrenzing	Pas de limtherdempad voor het ingangstijnaal aan van UIT tot -30 dB, met deze drompeienpassing kunt u een maximal uitgangvermögen instellen dat ager is dan het nominale maximal uitgangvermögen van het luitssprekersysteem.
OPSTELLING (pagina 2)		Versie	Versie	Geef/ de geïntalleende firmwareversie weer.
	SPART	1.-20.	1.-20.	Com een specifiebe preset ze laden, drukt u aan de encoder om het gevenste generelnummer te selecteren en drukt u verseligen op de EHTER knop of de encoder. Warreter u wordt gestaard om te bewertigen, drukt u oogmails op de encoder of op EHTF om af te bricen.
	SPARTLN	1.-20.	1.-20.	Com een preset up te slaan, kinst du respectereelijke prascht-kuaf en drukt u op EHTER of de encoder.
	Submenu	Voorinstelling uplaam	Voorinstelling uplaam	Geef de preset een naam door de belzen met de encoder te klezen en op te drukken om elk belzen te bewertigen. A/s is klezen bent, drukt u op de EHTER-knop om de voorstelling op te slaan.
	OPSTELLING	Contrast Contrast		Pas het contrast van het LCD-pantel aan. De standaard contrastwaarde is 15.
		Schem	Schem	AMK: LCD-schernbewertigging (standard) wordt automatischingscheldeld nuca. 2 minuten. IHT-1 LCD schlebel automatisch ull ma ca. 5 minuten.
	SUBMITIO	Swt	Swt	Vorgrendel het apparaat en maak een wachtwoord aan door de wachtwoortstokes te lezen met de encoder en op te drukten om elk telken te beweigen. A/s is klezen bent, drukt u op de EHTER-knop. Origrendel het apparaat door het wachtwoord in te voren of het apparaat via USB aan de sluiten op een pc met eigen externe software. De software verwijt geen wachtwoord.
		Klaarschwing	Klaarschwing	In gerai van overwichting versentijet er een waarschwing op het LCD-schorm en wordt de versterker uitgeschakels totdet het apparaat is ziegvoelde.

LCD grafische indicatoren

Um de gebruiker te helpen onmiddellijk te herkennen dat een parameter is geseiekteerd en gewijzigd ten oplichte van de norspronkelijke standaandinstelling, wordt de geslateerde tekst van de parameter op het hoofdschem omgedraaid en veranderd in zwarte tekst op een witte achtergrond. Als voorbeeld laten de volgende schermafbreldingen zich hoc de tekst voor de EO functie veranderl wanner de TCS-AN standaand EO-instelling is gewijzigd:

Deze indicatorfunctie komt alleen voor op het hoofd-DSP-menuiniveau en werkt voor alle DSP-gerelateerde functies, met uitzondering van de LOAD, SAVE en SETUP-subsecties op de tweede pagina van het SETUP-menu op het hoogste niveau.

Montage en bevestiging

De understaande tabel geeft een overzicht van de luigage-ondendelen of -sets die nodig zijn voor verschillende toepassingen, en enkele voorbeelden van de mogelijke rigging-opties worden geillustreend.

Kasten uit de TCS-AN-serie zijn ontworpen met meer dere interne bewestingpunten voor weke mogelijke montagnemethoden in periamente installaties. Alle kasten kunnen ermouzigd worden opgehangen met behulp van optionele WB -61/MI oogbaren die zijn geoppeld aan de meegdelevende interne opgehmpingen. Verwijder de jaiste verzonzen scheweren en verwang ze door opguten, die een dwaanderget van minimal 18 mm maarten heiden. Gebruise het achterste bewestingpunt om dat in een hoek te plaatsen voor een optimale dekinging van de ruimte. Kasten kunnen indien modig ondersteboven worden opgehangen. Turbosund WB-55 en CS-55 wand- en plafondhebeugels zijn optioneel verligbaar voor kasten uit de TCS-AN-serie, en deze zijn ook procesbelt met industnestandsstand wand- en plafondhebeugels die een gafastand van 60 mm x 60 mm gebruiken.

Model	Nuser	Platford	Downcall	Array hit	Degradon
				TCS122-IP TCS-R1 TCS-F42	B: 0-40
TCS122 W3-55 C3-55				TCS152-IP TCS-R1 TCS-F42	B: 0-40
TCS122 W3-55 C3-55				TCS155-IP TCS-R1 TCS-F42	B: 0-40
TCS155				TCS155-IP TCS-F42	B: 0-40
TCS-Subramford EB-10-0

Enkele typische voorbeelden van de mogelijke rigging opties worden hier getoond:

TCS-AN-serie vliegende componenten

Om een luidspreker te installeren met behulp van Turbosound wand- en plafondbeugels, schmidt u cerst de beugels in de wand-/plafondplaat en de onderdelen van de luidsprekterplaat. Verwijder de vermonken bouten op het achterpansel van de kast. Bevestig de speakerplaat aan de kast met de megeleveerde bouten. Bevestig de wand-/plafondplaat in de zaal met behulp van geschikte bevestigingen (miet megeleverd). Til de luidspreker op de muurplaat en montzer de beugeldelen weer, pas de verticale hoek aan en draat alle bouten vast.

Luidsprekerarrays en clusters

Een reeks van twee of meer kasten vereist het gebruik van kits met vliegplaten en koppelingen tussen kasten, die aan de zijkanten van de kast worden bevestigd via de M10-uphangpunten en in een 'daisy chain' manier worden samengevoegd om de vereiste reeks op te brouwen. Voor alle luidsprekerarrays bestaande uit twee of meer kasten:

Het aantal benodigde koppelingssets tussen kasten = het aantal dozen - 1, Het aantal benodigde vliegplaatkits = het aantal dozen.

Hier geillustreerd zijn de componenten die beschikbaar zijn voor TCS-kasten:

TC5152 P: MH1 Hy Force 61% (TC5152

Ophangen met oogbouten

TCS-MN-kasten kunnen worden opgehangen met behulp van optionele oogbouten die zijn gekoppeld aan de interne bevestigingspunten aan de boven-, onderkant en zijkanten en achterkant. De eenvoudigste methode is om de twee rigging-punten aan de bovenkant en een enkel pull-back rigging-punt in het midden van het achterpancef te gebruiken.

Verwijder de juiste schmeven met verzonken kap en vervang deze door schoudernoghouten, die een schroefstraadlengte van minimaal 18 mm moeten hebben. Gebruik het achterste bevestigingspunt om de kast in een hoek te plaatsen voor een optimale dekking van de ruimte. Kasten kunnen indien nocig ondersteboven worden opgehangen.

BELANGRIJKE OPMERKING VOOR ALLE INSTALLATIEMETHODEN: De montage van een permanent geïnsfallkeerd geluidssysteem kan gevaarlijk zijn, tenzij ungevoerd door gekwalificieerd personeel met de vereiste ervaring en certificering om de noodzraaklijke taken uit te voeren. Muren, vloeren of plafonds moeten in staat zijn de daadwerkelijke belasting veilig en bebouwbaar te dragen. Het gebruikte montageaccessoire moet veilig en stengig worden bevestigd, towel aan de luidspreker als aan de muur, vloer of plafond.

Zorg en bij het monteren van tuleigeparmonden op maren, warenen of plafonds voor dat alle gebruikte bevestigingen en bevestigingsmiddelen de juiste maat en belactbaarheid hebben. Wand- en plafondbeelding en de constructie en samenstelling van wanden en plafonds moeten alemaal in aanmerking worden genomen bij het bepsalen of een bepaalde bevestigingsvoortzierling veilig van worden gebruikt voor een bepaalde belasting. Holte pluggen of deze specialist bevestigingsmiddelen moeten, indien nodig, van een geschikt type zijn en moeten worden sangebracht on gebruikt in overeenstemming met de instructies van de fabrikant.

Het gebruik van uw luidsprekerkast als onderdeel van een gevlogen systeem, indien onjust en onjust geinstalleerd, kan personen mogelijk blootstellen aan ernstige gezondheidsrisico's en zelfs de dood. Zorg er daarnaast voor dat elektrische, mechanische en akoestische overwegingen worden besproken met gekwalificeerd en gesetificceerd personnel (door de lokale staat of nationale autoriteiten) vooralgaand aan de installatie of het vliegen.

Zang ervoor dat huldsprekerkasten alleen worden opgesteld en gevlogen door gevoallificeerd en gecertificeerd personeel, met gebruismaking van speciale apparatuur en originele onderdelen en componenten die bij het apparat zijn geleverd. Als er onderdelen of componenten ontbreken, neem dan contact op met uw dealer voordat u probert het systeem in te stellen.

Zong erwor dat u zich houdt aan de laikie, provinciale en andere veiligheidsvorschriften die in uw land van toopassing zijn. Music Tribe, inclusief de Music Tribe bedrijven die op het bijgewegene "Service-informatiehlad" zuan vermeid, aanwaardt geen aansprokelijkheid voor eigene schade of persoonlijk teleten als georg van onjuist gebruik, installatie de beseding van het export. Regelmatige kontroles moeten worden uitgewoerd door gekrusliftieerd personeel om ervoor te zorgen dat het systeemen in een veilige en stabiele toestand blijft. Zong erwor dat, waar de landspreker wordt gevlogen, het gebevan onder de landspreker zijn is van menselijk verkerz. Laat de landspreker niet vliegen in ruimtes die toogeenlijk zijn voor of worden gebruikt door het public.

Luidsprekers creëren een magnetisch veld, zelfs als ze niet in gebruik zijn. Betwaar daarom alle materialen die door dergelijke welden kunnen worden beinvloed (schijven, computers, monitoren, enz.) op veilige afstand. Een veilige afstand is meestal tussen de 1 en 2 meter.

Het HF-hoornpatroon roteren

De hoogfrequente hoorn in alle TCS122- en TCS152-modellen kan 90° worden gedraald om de horizontale en verticale spreidingspatronen te verwisselen, vooral handig bij het samenstellen van clusters of bijvoorbeeld om de originele spreiding te behouden wanneer de kast in een horizontale orientatie wordt geinstalleerd.

1. Plaats de kast op zijn rug op een geschikt werkoppervlak.
2. Verwijder de 10 posi-drive schroeven die het rooster op zijn plaats houden en leg het rooster opzij (fig 7).
3. Verwijder en ontkoppel de basdriver (afb. Z) om toegang te krijgen tot de bevestigingsbeugel van de compressiedriver, noteer de polariteit van de basdriver voor later opnieuw zansluiten.
4. Reik door de holte van de basdriver en draal de twee vleugelmoeren los waarmee de bevestigingsbeugel van de compressiedriver is bevestigel (afb. 3).
   S. Verwijder de bevestigingschroeven van de hoorn waarmee de hoorn aan de behuizing is bevestigd en til de hoorn en de compressie-aandrijfseenheid eruit (afb. 4). (Als dat nodig is voor onderhoud of vervanging, koppelt u de labels los van de compressiedriver en nateert u de polariteit voor later opnieuw aansluiten.)
5. Draal de hoorn om het gewenste deklingspatroon te bereiken (fig. 5).
6. Zet de kast en de drivers weer in elkaar door de stappen 1-5 in omgekeerde volgorde uit te voeren.
   B. Als de kabels van de compressiedriver zijn losgekoppeld, sluit u de kabels opnieuw aan en let daarbij op de juiste polar het (witte kabel naar de +ve-terminal, zwarte kabel naar de -ve-terminal).
7. Plaats de hoorn en de compressiedriver terug in de kast en zong ervoor dat de driwerkabels onder de compressiedriverhouser door gaan en dat de compressiedriver precies terug in de bonghesquei past.
8. Draai de vlougelmoeren weer vast op de bevestigingsbeugel van de compressieandrijving (a/b. 3).
9. Plaats de bevestligingsschroeven van de hoom terug en draai ze vast om de hoom weer in de beluizing te bevestigen (afb. 4).
10. Sluit de kabels van de basdriver opnieuw aan en let daarbij op de julste polariteit (rode kabel naar de +ve-aansluiting, blauve kabel naar de -ve-aansluiting).
11. Controller alle componenten en controller of de hoornrichting correct is (afb. 6).
12. Plaats het rooster terug (fig 1) en controleer de kast voor gebruik.
