Merk	Chauvet
Model	SlimPAR Q6 ILS
Producttype	LED-effectprojector
Categorie	Lichteffectapparaat
Voeding	100-240 VAC, 50/60 Hz
Lichtbron	4 LEDs (Rood, Groen, Blauw, Amber)
DMX-kanalen	4 of 9 (selecteerbaar)
Besturingsmodi	DMX, Master/Slave, ILS, Infrarood (IRC-6), D-Fi USB
DMX-protocol	DMX512
DMX-connectiviteit	XLR 3-pins (in/uit)
USB-poort	Alleen voor D-Fi USB-module
Afstandsbediening	Infrarood IRC-6 (compatibel)
Automatische programma's	Snap en fade (4 of 19 kleuren)
Geluidsmodus	Geluidsactivering, instelbare gevoeligheid
Dimmer	Geïntegreerd met snelheidsregeling (3 modi)
Stroboscoop	Ja, instelbare snelheid
Max. omgevingstemperatuur	40 °C
Beschermingsgraad	IP20 (binnen)
Montage	Verstelbare beugel met handgreep
Veiligheid	Aarding, veiligheidskabel verplicht, niet openen
Onderhoud	Uitschakelen voor reiniging, droge doek
Zekering	Vervangen door zekering van hetzelfde type en ampère
Kettingkoppeling	Tot 21 eenheden bij 120 V, 37 bij 230 V
Garantie	Beperkte garantie (zie website Chauvet)

Veelgestelde vragen - SlimPAR Q6 ILS Chauvet

Hoe sluit ik de SlimPAR Q6 ILS aan via DMX?

Gebruik een DMX-kabel met XLR 3-pins connectoren. Sluit de uitgang van de DMX-controller aan op de DMX IN-ingang van de SlimPAR. Stel het start DMX-adres in via het menu (hoofdmenu, optie 4-Ch of 9-Ch). Raadpleeg de handleiding voor meer details.

Kan ik de infrarood afstandsbediening gebruiken?

Ja, de SlimPAR Q6 ILS is compatibel met de IRC-6 afstandsbediening van Chauvet. Activeer de infraroodbesturing in het menu (SEr on). Gebruik de afstandsbediening om functies zoals kleuren en programma's te bedienen.

Hoe stel ik de master/slave-modus in?

Sluit de apparaten aan via DMX (uitgang van master naar ingang van slave). Configureer de master in DMX-modus (bijv. 4-Ch) en de slaves via het menu (optie SLA indien beschikbaar, of door het adres op 0 te zetten). Gedetailleerde instructies staan in de gebruikershandleiding.

Wat betekent de ILS-modus?

ILS staat voor Integrated Lighting System (geïntegreerd verlichtingssysteem). Het maakt draadloze verbinding mogelijk tussen meerdere compatibele Chauvet-apparaten via de D-Fi USB-module voor gesynchroniseerde bediening. De SlimPAR Q6 ILS kan worden geconfigureerd in ILS-modus via het menu (iLS iLS1-4).

Hoe gebruik ik de D-Fi USB-module?

Sluit de D-Fi USB-module aan op de USB-poort van de SlimPAR. Stel de DIP-schakelaar in op het gewenste kanaal (ontvangst/uitzending). Configureer de personaliteit en het DMX-adres van het apparaat. Zodra aangesloten, neemt de module de besturing over en schakelt andere modi uit. Let op: sluit alleen D-Fi USB-modules aan.

Wat zijn de DMX-kanalen en hun functies?

In 4-kanaalsmodus: kanaal 1 Rood, 2 Groen, 3 Blauw, 4 Amber. In 9-kanaalsmodus: 1-4 R/G/B/A, 5 kleurenmacros, 6 stroboscoop/snelheid/gevoeligheid, 7 programma's, 8 dimmer, 9 dimmersnelheid. Zie de DMX-tabel in de handleiding.

Hoe vervang ik de zekering?

Haal het apparaat uit het stopcontact. Gebruik een platte schroevendraaier om de zekeringhouder te openen. Verwijder de defecte zekering en vervang deze door een zekering van hetzelfde type en ampère. Plaats de zekeringhouder terug en sluit het apparaat weer aan.

Wat zijn de belangrijke veiligheidsinstructies?

Het apparaat moet geaard zijn. Stel uw ogen niet bloot aan de lichtbron. Gebruik een veiligheidskabel bij montage op hoogte. Open het apparaat niet. Niet blootstellen aan regen of vocht (IP20). Max. omgevingstemperatuur 40°C. Schakel uit voor reiniging.

Hoe maak ik het apparaat schoon?

Schakel het apparaat uit voordat u het schoonmaakt. Gebruik een droge doek om de behuizing schoon te maken. Gebruik geen vloeibare of schurende producten.

Hoeveel apparaten kan ik elektrisch koppelen?

Bij 120 V kunt u maximaal 21 SlimPAR Q6 ILS-apparaten koppelen. Bij 230 V maximaal 37 apparaten. Overschrijd deze limieten niet om overbelasting te voorkomen.

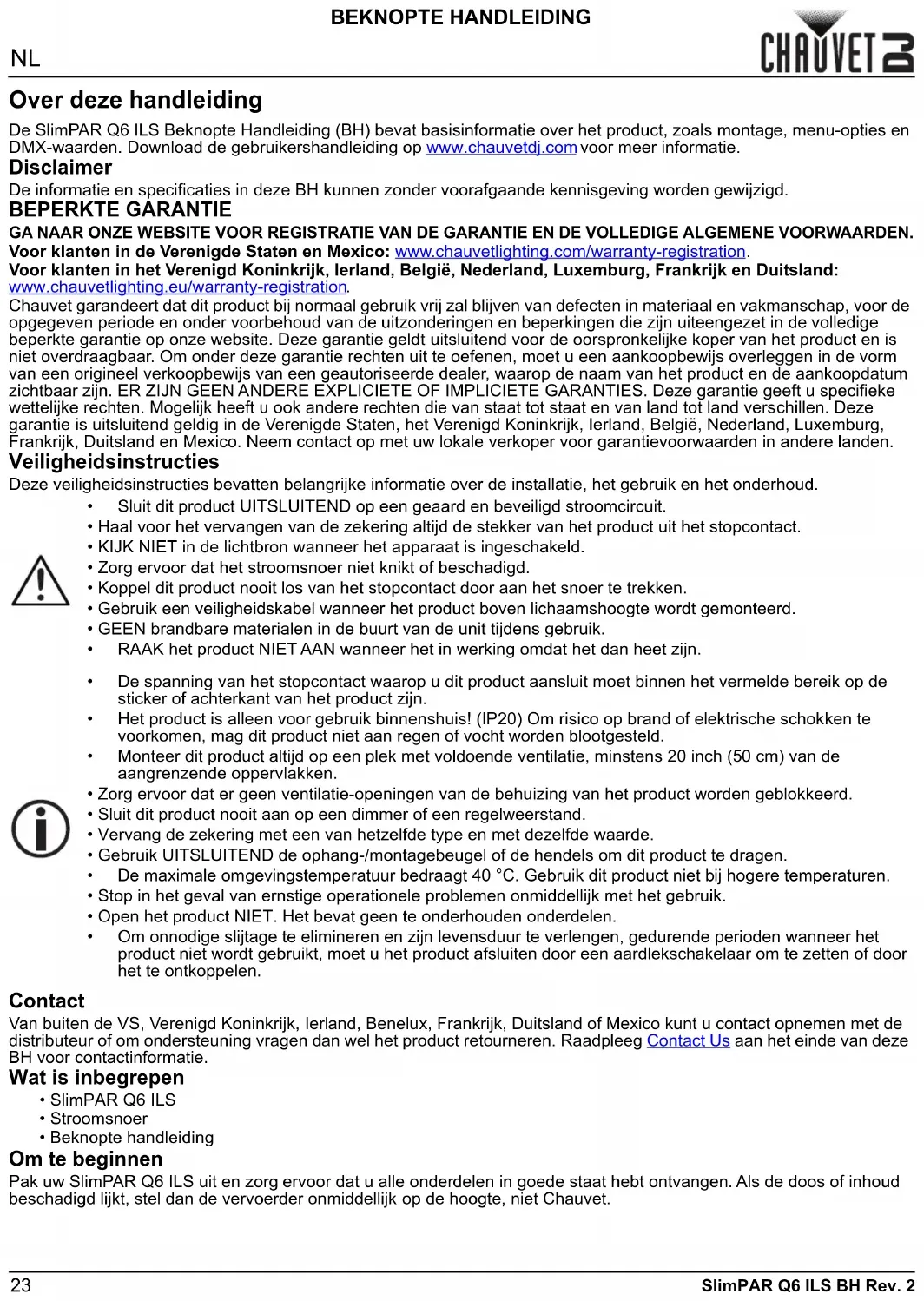

GEBRUIKSAANWIJZING SlimPAR Q6 ILS Chauvet

Over deze handleiding

De SlimPAR Q6 ILS Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetdj.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration.

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.

• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Haal voor het vervangen van de zekering altijd de stekker van het product uit het stopcontact.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• Zorg ervoor dat het stroomsnoer niet knikt of beschadigd.
• Koppel dit product nooit los van het stopcontact door aan het snoer te trekken.
• Gebruik een veiligheidskabel wanneer het product boven lichaamshoogte wordt gemonteerd.

- GEEN brandbare materialen in de buurt van de unit tijdens gebruik.

- RAAK het product NIET AAN wanneer het in werking omdat het dan heet zijn.

• De spanning van het stopcontact waarop u dit product aansluit moet binnen het vermelde bereik op de sticker of achterkant van het product zijn.
• Het product is alleen voor gebruik binnenshuis! (IP20) Om risico op brand of elektrische schokken te voorkomen, mag dit product niet aan regen of vocht worden blootgesteld.
• Monteer dit product altijd op een plek met voldoende ventilatie, minstens 20 inch (50 cm) van de aangrenzende oppervlakken.

- Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.

- Sluit dit product nooit aan op een dimmer of een regelweerstand.

- Vervang de zekering met een van hetzelfde type en met dezelfde waarde.

- Gebruik UITSLUITEND de ophang-/montagebeugel of de hendels om dit product te dragen.

- De maximale omgevingstemperatuur bedraagt 40 °C. Gebruik dit product niet bij hogere temperaturen.

- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.

- Open het product NIET. Het bevat geen te onderhouden onderdelen.

- Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze BH voor contactinformatie.

Wat is inbegrepen

• SlimPAR Q6 ILS
• Stroomsnoer
  • Beknopte handleiding

Om te beginnen

Pak uw SlimPAR Q6 ILS uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoud beschadigd lijkt, stel dan de vervoerder onmiddellijk op de hoogte, niet Chauvet.

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

Power Linking

Het is mogelijk tot maximaal 21 SlimPAR Q6 ILS producten koppelen aan 120 V of 37 producten aan 230 V. Overschrijd dit aantal nooit. Stroomkabels kunnen afzonderlijk worden gekocht.

Vervangen van de zekering

1. Ontkoppel het apparaat van de stroom.
2. Wig de punt van een platte schroevendraaier in de sleuf van de zekeringhouder.
3. Druk de beveiligingskap uit de behuizing.
4. Verwijder de doorgebrande zekering vanaf de clip aan de voorkant van de veiligheidsafdekking en vervang deze door een zekering van exact hetzelfde type.
5. Plaats de zekeringhouder terug en steek de stekker er weer in.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies.

Montagediagram

Beschrijving bedieningspaneel

Toets Functie
	Sluit het huidige menu of functie af
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie

Menukaart

Raadpleeg de productpagina van SlimPAR Q6 ILS op www.chauvetdj.com voor de nieuwste menukaart.

Hoofdniveau	Programmeerniveaus Beschrijving
4-Ch d 1-509 4-kanaals DMX-modus
9-Ch d 1-504 9-kanaals DMX-modus
iLS iLS1-4 Stelt de ILS-modus in
C-- (statische kleur)	C 1-19	1: Rood 6: Magenta 11: Hemelblauw 15: Roze 18: Perzik2: Groen 7: Geel 12: Warm roze 16: Poeder- 19: Wit3: Blauw 8: Oranje 13: zeeschuim-blauw4: Amber 9: Limoen groen 17: Helder5: Cyaan 10: Lavendel 14: Zalmrose geel
P-- (automatisch programma)	P 1	4-kleuren snap
	P 2	4-kleuren pulseffect
	P 3	19-kleuren snap
	P 4	19-kleuren fade
S--	S. 1-100	Automatic program speed
Snd (geluidsactief)	Snd1	4-kleuren snap
	Snd2	19-kleuren snap
SEnS	u 0-100 Geluidsgevoeligheid
u-- (aangepaste kleur)	r. 0-255	Combineer rood, groen, blauw en amber voor en aangepaste statische kleur
	G. 0-255
	b. 0-255
	A. 0-255
diN (dimmer-snelheid)	oFF	Stelt de dimmersnelheid in
	diN1
	diN2
	diN3
SEr (infrarood)	oFF	Schakelt infraroodbesturing in/uit
	on

DMX-koppeling

De SlimPAR Q6 ILS kan met een DMX-regelaar werken. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding. Als u niet bekend bent met DMX, download dan de DMX-primer op www.chauvetdj.com.

Startadres

Om volledige toegang tot alle kanalen in elke DMX-modus te garanderen is het hoogste aanbevolen DMX-adres voor dit product 504.

Master/slave-verbinding

De SlimPAR Q6 ILS maakt gebruik van de DMX-gegevensverbinding voor haar Master-/Slave-modus. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding.

ILS-aansluiting

De SlimPAR Q6 ILS gebruikt de DMX-gegevensverbinding en de D-Fi USB voor draadloze verbinding met het ILS-ecosysteem. Voor meer informatie over het configureren van de SlimPAR Q6 ILS in de ILS-modus, raadpleegt u de gebruikershandleiding op www.chauvetdj.com.

IRC-6

De SlimPAR Q6 ILS is compatibel met de IRC-6 infrarood afstandsbediening van CHAUVET DJ Ga voor meer informatie over de IRC-6 of downloadinstructies naar www.chauvetdj.com.

D-Fi USB-connectiviteit

De SlimPAR Q6 ILS kan door middel van de D-Fi USB van CHAUVET DJ een draadloze D-Fi zender/ontvanger worden. Stel simpelweg de DIP-schakelaar van het D-Fi zend-/ontvangstkanaal in, plaats het in de USB-poort en stel de DMX-persoonlijkheid en het DMX-adres van het product in. Verdere instructies voor het aansluiten en configureren van dit product voor D-Fi USB-bediening staan in de gebruikershandleiding.

Waarschuwing! NIETS anders dan een D-Fi-USB in de USB-poort plaatsen. Dit kan het product namelijk beschadigen.

Nadat het is aangesloten zal de D-Fi USB het product overnemen. Bedrade DMX, handmatige DMX-bediening/menuknoppen en IRC-6 zijn niet beschikbaar totdat u de D-Fi USB afkoppelt. De prioriteitsniveaus zijn:

1. D-Fi USB
2. Bedrade DMX
3. IRC-6 afstandsbediening
4. Handmatige digitale display/menuknoppen

DMX-waarden

4-Ch	9-Ch	Functie	Waarde	Percentage/Instelling
1 1 Rood 000 ⇌ 255		0–100%
2	2	Groen	000 ⇌ 255	0–100%
3	3	Blauw	000 ⇌ 255	0–100%
4	4	Amber	000 ⇌ 255	0–100%
-5 Kleurenmacro's			000 ⇌ 015	Geen functie
			016 ⇌ 255	Kleurenmacro's
-	6	Stroboscoop(wanneer K. 7 000 ⇌ 031 is)	000 ⇌ 015	Geen functie
			016 ⇌ 255	Stroboscoop, langzaam to snel
		Programmasnelheid(wanneer K. 7 032 ⇌ 223 is)	000 ⇌ 255	Programmasnelheid, langzaam to snel
		Geluidsgevoeligheid(wanneer K. 7 224 ⇌ 255 is)	000 ⇌ 010	Geluidsgevoeligheid uit
			011 ⇌ 255	Geluidsgevoeligheid, lage tot hoge
-7 Programma			000 ⇌ 031	Geen functie
			032 ⇌ 063	Pulseffect, 0–100% (wanneer K. 1-4 actief zijn)
			064 ⇌ 095	Pulseffect, 100–0% (wanneer K. 1-4 actief zijn)
			096 ⇌ 127	Pulseffect, 100–0–100% (wanneer K. 1-4 actief zijn)
			128 ⇌ 159	Automatische fade
			160 ⇌ 191	Automatische 4-kleur snap
			192 ⇌ 223	Automatische 19-kleur snap
			224 ⇌ 255	Geluidsactieve 19-kleur snap
-8 Dimmer		000 ⇌ 255		0–100%
-9 Dimmersnelheid			000 ⇌ 051	Dimmersnelheid ingesteld vanaf het display
			052 ⇌ 101	Dimmer snelheidsmodus uit
			102 ⇌ 152	Dimmer snelheidsmodus 1 (snel)
			153 ⇌ 203	Dimmer snelheidsmodus 2 (middelhoog)
			204 ⇌ 255	Dimmer snelheidsmodus 3 (langzaam)
