GUIDA RAPIDA SlimPAR Q6 ILS GR Rev. 2 Informazioni sulla Guida La Guida Rapida SlimPAR Q6 ILS contiene informazioni di base sul prodotto quali montaggio, opzioni menù e valori DMX. Per maggiori dettagli, scaricare il Manuale Utente dal sito www.chauvetdj.com

Esclusione di responsabilità Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso. GARANZIA LIMITATA PER LA REGISTRAZIONE DELLA GARANZIA ED I TERMINI E CONDIZIONI COMPLETI VISITARE IL NOSTRO SITO WEB. Per clienti di Stati Uniti e Messico consultare: www.chauvetlighting.com/warranty-registration. Per clienti di Regno Unito, Repubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia e Germania: www.chauvetlighting.eu/warranty-registration

Chauvet garantisce che i propri prodotti, in condizioni di utilizzo normale, sono esenti da difetti di materiali e manodopera, per il periodo specificato e con le esclusioni e limitazioni riportate nella garanzia integrale limitata sul proprio sito Web. Tale garanzia si applica soltanto all'acquirente originario del prodotto e non può essere trasferita. Per esercitare i propri diritti secondo i termini della presente garanzia è necessario fornire prova dell'acquisto sotto forma di ricevuta o fattura originale di un distributore autorizzato che riporti chiaramente il nome del prodotto e la data di acquisto. NON SONO PREVISTE ALTRE GARANZIE ESPRESSE O IMPLICITE. Questa garanzia prevede diritti legali specifici. È comunque possibile avere altri diritti che variano da stato a stato e da paese a paese. Questa garanzia si applica soltanto negli Stati Uniti, Regno Unito, epubblica di Irlanda, Belgio, Paesi Bassi, Lussemburgo, Francia, Germania e Messico. Per i termini di garanzia vigenti in altri paesi si prega di consultare il distributore locale. Note di Sicurezza Le Note di Sicurezza includono informazioni importanti circa il montaggio, l'uso e la manutenzione. Contatti Per richiedere assistenza o restituire l'apparecchiatura, al di fuori di Stati Uniti, Regno Unito, Irlanda, Benelux, Francia, Germania, o Messico contattare il distributore locale. Per informazioni sui contatti, fare riferimento a Contact Us sul retro di questo GR. Che cosa è incluso Per iniziare Disimballare SlimPAR Q6 ILS ed accertarsi di aver ricevuto tutti i componenti integri. Se l'imballo appare danneggiato, farlo immediatamente presente al trasportatore e non a Chauvet.

• Collegare questa unità SOLTANTO ad un circuito dotato di messa a terra e protetto.

• Prima di effettuare la pulizia o sostituire il fusibile, scollegare sempre l'unità dall'alimentazione elettrica.

• NON guardare la sorgente luminosa quando l'unità è in funzione.

• Assicurarsi che il cavo di alimentazione non sia piegato o danneggiato.

• Non scollegare mai questa apparecchiatura dall'alimentazione elettrica tirando il cavo.

• Per il montaggio in alto dell'unità utilizzare SEMPRE un cavo di sicurezza.

• NON collocare materiale infiammabile vicino all'unità mentre è in funzione.

• NON toccare l'unità durante il funzionamento perché potrebbe essere molto calda.

• La tensione della presa a muro cui si collega l'apparecchiatura deve trovarsi entro il campo specificato sull'etichetta o sul pannello posteriore.

• Questa apparecchiatura deve essere utilizzata soltanto in interni (IP20)! Per evitare il rischio di incendio o di folgorazione non esporre l'apparecchiatura alla pioggia o all'umidità.

• Montare sempre l'unità in posizione ben ventilata, ad almeno 50 cm. (20") da qualsiasi superficie.

• Assicurarsi che nessuna apertura di ventilazione dell'unità sia ostruita.

• Non collegare mai ad un dimmer o ad un reostato.

• Sostituire il fusibile con un altro dello stesso tipo e classe.

• Prendere e trasportare l'unità SOLTANTO dalla staffa per il montaggio sospeso o dalle maniglie.

• Massima temperatura ambiente ammessa: 40 °C (104 °F). Non utilizzare l'unità a temperature superiori.

• In caso di gravi problemi di funzionamento sospendere immediatamente l'utilizzo.

• NON aprire l'unità. Non contiene parti riparabili dall'utente.

• Per evitare un consumo inutile ed aumentare la durata, durante i periodi di non utilizzo disconnettere completamente il prodotto dall'alimentazione con l'interruttore o scollegando il cavo.

• Cavo di alimentazione

SlimPAR Q6 ILS GR Rev. 2 GUIDA RAPIDA Alimentazione CA Questa unità è dotata di alimentatore a commutazione automatica con tensione in ingresso di 100–240 V CA, 50/60 Hz. Collegamento É possible collegare fino a 21 prodotti SlimPAR Q6 ILS a 120 V o 37 prodotti a 230 V. Non superare mai questo numero. I cavi di alimentazione possono essere acquistati separatamente. Sostituzione fusibile

1. Scollegare l'alimentazione elettrica dall'unità.

2. Inserire la punta di un giravite a testa piatta nella fessura ell'alloggiamento del fusibile.

3. Rimuovere dall'alloggiamento il cappellotto di sicurezza.

4. Rimuovere il fusibile bruciato dalla clip sulla parte anteriore del cappellotto di sicurezza e sostituirlo con uno

5. Reinserire il portafusibile e ricollegare l'alimentazione elettrica.

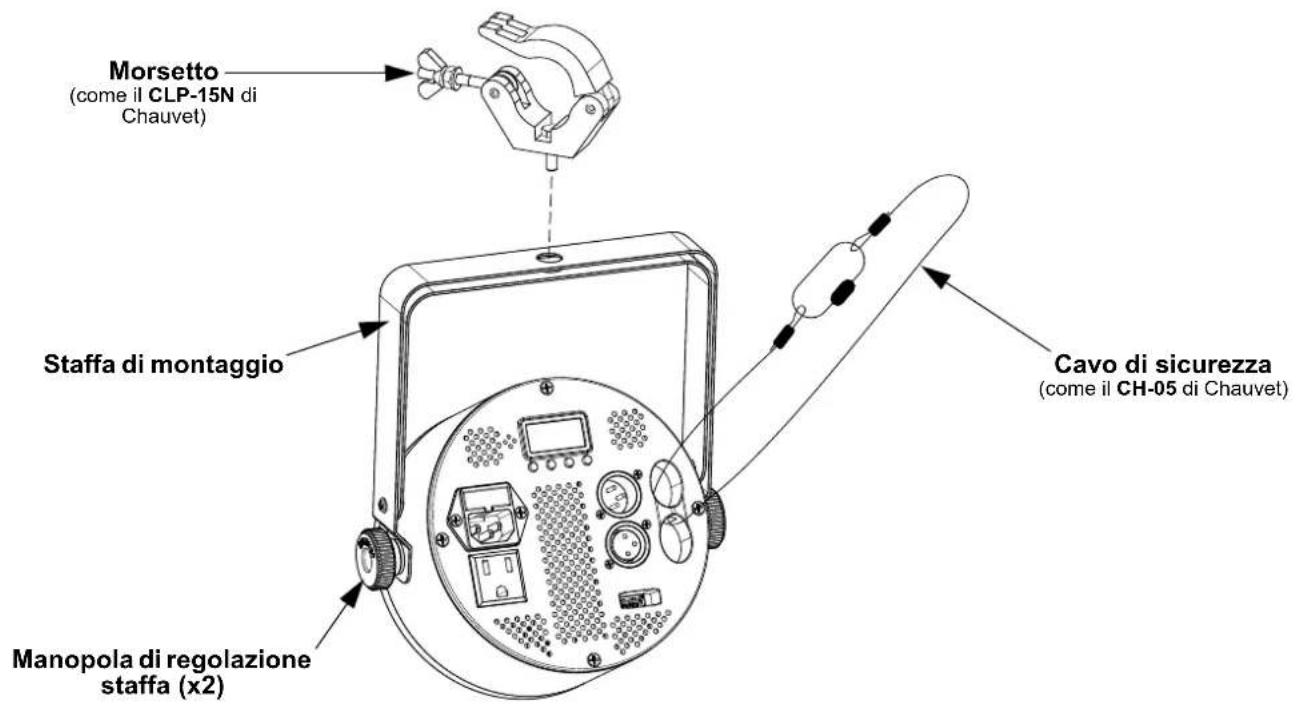

Montaggio Prima di montare l'unità, leggere le Note di Sicurezza. Schema di montaggio Descrizione del pannello di controllo Per evitarne l'eccessiva usura e migliorarne la durata nel tempo, scollegare l'unità dalla presa elettrica o disattivare l'alimentazione tramite l'apposito interruttore, se inutilizzata per lunghi periodi. Pulsante Funzione <MENU> Consente di uscire dal menù o dalla funzione corrente <UP> Consente di spostarsi verso l'alto nell'elenco menù e di aumentare il valore numerico all'interno di una funzione <DOWN> Consente di spostarsi verso il basso nell'elenco menù e di diminuire il valore numerico all'interno di una funzione <ENTER> Consente di attivare il menù visualizzato o impostare il valore selezionato nella funzione selezionata Cavo di sicurezza (come il CH-05 di Chauvet) Morsetto (come il CLP-15N di Chauvet) Staffa di montaggio Manopola di regolazione staffa (x2)21

GUIDA RAPIDA SlimPAR Q6 ILS GR Rev. 2 Mappa menu Fare riferimento alla pagina del prodotto SlimPAR Q6 ILS su www.chauvetdj.com per la mappa dei menu più recente

Collegamento DMX SlimPAR Q6 ILS può funzionare con un controller DMX. Le istruzioni per il collegamento e la configurazione di questa unità sono contenute nel Manuale Utente. Se non si ha familiarità con il DMX, scaricare DMX Primer all'indirizzo www.chauvetdj.com. Indirizzo iniziale Per assicurare il completo accesso a tutti i canali in ciascuna modalità DMX, l'indirizzo maggiormente raccomandato è

Collegamento Master/Slave In modalità Master/Slave, SlimPAR Q6 ILS utilizza il collegamento dati DMX. Le istruzioni per il collegamento e la configurazione di questa unità per il funzionamento Master/Slave sono contenute nel Manuale Utente. Collegamento ILS SlimPAR Q6 ILS usa il collegamento dati DMX e l’USB D-Fi per la connessione wireless al sistema ecologico Integrated Lighting System (ILS) (in attesa di brevetto). Per maggiori informazioni sulla configurazione di SlimPAR Q6 ILS in modalità ILS, fare riferimento al Manuale d’uso disponibile su www.chauvetdj.com

IRC-6 SlimPAR Q6 ILS è totalmente compatibile con il Telecomando a infrarossi (IRC-6) di CHAUVET DJ. Per maggiori informazioni sul Telecomando a infrarossi, o per scaricarne le relative istruzioni, visitare il sito Web www.chauvetdj.com

Connettività D-Fi USB SlimPAR Q6 ILS può diventare un ricetrasmettitore wireless D-Fi utilizzando il D-Fi USB di CHAUVET DJ. È sufficiente impostare il DIP switch del canale di ricezione/ trasmissione dell'unità, collegarla alla porta USB e poi impostare funzione e indirizzo DMX. Le istruzioni complete per il collegamento e la configurazione di questa unità per il funzionamento D-Fi USB sono contenute nel Manuale Utente. Livello principale Livelli di programmazione Descrizione 4-Ch d 1–509 Modalità DMX 4 canali 9-Ch d 1–504 Modalità DMX 9 canali iLS iLS1–4 Imposta la modalità ILS C-- (colore statico) C 1–19 1: Rosso 5: Ciano 9: Lime 13: Verde schiuma di mare 16: Celeste 2: Verde 6: Magenta 10: Lavanda 17: Giallo chiaro 3: Blu 7: Giallo 11: Cielo 14: Salmone 18: Pesca 4: Ambra 8: Arancio 12: Rosa caldo 15: Rosa 19: Bianco P-- (programma automatico) P 1 Cambio a 4 colori P 2 Impulso a 4 colori P 3 Cambio a 19 colori P 4 Dissolvenza a 4 colori S-- S. 1–100 Velocità del programma automatico Snd (attivazione sonore) Snd1 Cambio a 4 colori Snd2 Cambio a 19 colori SEnS u 0–100 Sensibilità sonora u-- (colore personalizzato) r. 0–255 Combinazione di rosso, verde, blu e ambra per un colore statico personalizzato G. 0–255 b. 0–255 A. 0–255 diN (velocità dimmer) oFF Impostazioni velocità dimmer diN1 diN2 diN3 SEr (Infrarosso) oFF Attivazione/disattivazione controllo a infrarossi

ATTENZIONE! Nella porta USB collegare SOLO un D-Fi USB. In caso contrario l'unità potrebbe danneggiarsi. Dopo il collegamento, D-Fi USB prende il controllo del prodotto. DMX cablato, controllo manuale del display / pulsanti del menù ed IRC-6 non saranno disponibili fino a quando D-Fi USB non verrà scollegato. I livelli di priorità sono:

Stroboscopio (in Can. 7 é 000031) 000 015 Nessuna funzione 016 255 Stroboscopio, da lento a veloce Velocità programma (in Can. 7 é 032223) 000 255 Velocità programma, da lento a veloce Sensibilità sonora (in Can. 7 é 224255) 000 010 Sensibilità sonora disattivata 011 255 Sensibilità sonora, da basso ad alto – 7 Programma 000 031 Nessuna funzione 032 063 Effetto impulso, 0–100% (se i Can. 1-4 sono attivi) 064 095 Effetto impulso, 100–0% (se i Can. 1-4 sono attivi) 096 127 Effetto impulso, 100–0–100% (se i Can. 1-4 sono attivi) 128 159 Dissolvenza automatico 160 191 Cambio automatico a 4 colori 192 223 Cambio automatico a 19 colori 224 255 Cambio attivazione sonore a 19 colori – 8 Dimmer 000 255 0–100% – 9 Velocità dimmer 000 051 Velocità dimmer impostata da display 052 101 Modalità dimmer disattivata 102 152 Modalità velocità dimmer 1 (veloce) 153 203 Modalità velocità dimmer 2 (media) 204 255 Modalità velocità dimmer 3 (lenta)23
