Marca	Chauvet
Modelo	SlimPAR Q6 ILS
Tipo de producto	Proyector LED de efectos
Categoría	Máquina de efectos
Alimentación	100-240 VCA, 50/60 Hz
Fuente de luz	4 LEDs (Rojo, Verde, Azul, Ámbar)
Canales DMX	4 o 9 (seleccionable)
Modos de control	DMX, Maestro/Esclavo, ILS, Infrarrojo (IRC-6), D-Fi USB
Protocolo DMX	DMX512
Conectividad DMX	XLR 3 pines (entrada/salida)
Puerto USB	Solo para módulo D-Fi USB
Control remoto	Infrarrojo IRC-6 (compatible)
Programas automáticos	Captura y fundido (4 o 19 colores)
Modo sonoro	Activación por sonido, sensibilidad ajustable
Atenuador	Integrado con ajuste de velocidad (3 modos)
Estroboscopio	Sí, velocidad ajustable
Temperatura ambiente máxima	40 °C
Grado de protección	IP20 (interior)
Montaje	Soporte orientable con manija de ajuste
Seguridad	Puesta a tierra, cable de seguridad obligatorio, no abrir
Mantenimiento	Desconectar antes de limpiar, paño seco
Fusible	Reemplazo por fusible del mismo tipo y amperaje
Conexión en cadena eléctrica	Hasta 21 unidades a 120 V, 37 a 230 V
Garantía	Garantía limitada (ver sitio web de Chauvet)

Preguntas frecuentes - SlimPAR Q6 ILS Chauvet

¿Cómo conectar el SlimPAR Q6 ILS en DMX?

Use un cable DMX con conectores XLR de 3 pines. Conecte la salida del controlador DMX a la entrada DMX IN del SlimPAR. Ajuste la dirección DMX de inicio en el menú (menú principal, opción 4-Ch o 9-Ch). Consulte el manual para más detalles.

¿Puedo usar el control remoto infrarrojo?

Sí, el SlimPAR Q6 ILS es compatible con el control remoto IRC-6 de Chauvet. Active el control infrarrojo en el menú (SEr on). Use el control remoto para controlar funciones como los colores y los programas.

¿Cómo configurar el modo maestro/esclavo?

Conecte los dispositivos en DMX (salida del maestro a entrada del esclavo). Configure el maestro en modo DMX (por ejemplo 4-Ch) y los esclavos a través del menú (opción SLA si está disponible, o ajustando la dirección a 0). Las instrucciones detalladas están en el manual de usuario.

¿Qué significa el modo ILS?

ILS significa Integrated Lighting System (sistema de iluminación integrado). Permite conectar de forma inalámbrica varios dispositivos Chauvet compatibles a través del módulo D-Fi USB para un control sincronizado. El SlimPAR Q6 ILS se puede configurar en modo ILS a través del menú (iLS iLS1-4).

¿Cómo usar el módulo D-Fi USB?

Conecte el módulo D-Fi USB al puerto USB del SlimPAR. Ajuste el interruptor DIP al canal deseado (recepción/transmisión). Configure la personalidad y la dirección DMX del dispositivo. Una vez conectado, el módulo toma el control, desactivando los otros modos. Atención: solo conecte módulos D-Fi USB.

¿Cuáles son los canales DMX y sus funciones?

En modo 4 canales: canal 1 Rojo, 2 Verde, 3 Azul, 4 Ámbar. En modo 9 canales: 1-4 RVBA, 5 macros de colores, 6 estroboscopio/velocidad/sensibilidad, 7 programas, 8 atenuador, 9 velocidad de atenuador. Ver la tabla DMX en el manual.

¿Cómo reemplazar el fusible?

Desconecte el dispositivo. Use un destornillador de cabeza plana para abrir el portafusibles. Retire el fusible quemado y reemplácelo por un fusible del mismo tipo y amperaje. Vuelva a colocar el portafusibles y reconecte.

¿Cuáles son las instrucciones de seguridad importantes?

El dispositivo debe estar conectado a tierra. No exponga los ojos a la fuente de luz. Use un cable de seguridad al montar en altura. No abra el dispositivo. No exponga a la lluvia o humedad (IP20). Temperatura ambiente máxima 40°C. Desconecte antes de limpiar.

¿Cómo limpiar el dispositivo?

Desconecte el dispositivo antes de limpiarlo. Use un paño seco para limpiar la carcasa. No use productos líquidos o abrasivos.

¿Cuántos dispositivos puedo conectar en cadena eléctricamente?

A 120 V, puede conectar en cadena hasta 21 dispositivos SlimPAR Q6 ILS. A 230 V, hasta 37 dispositivos. No exceda estos límites para evitar sobrecargas.

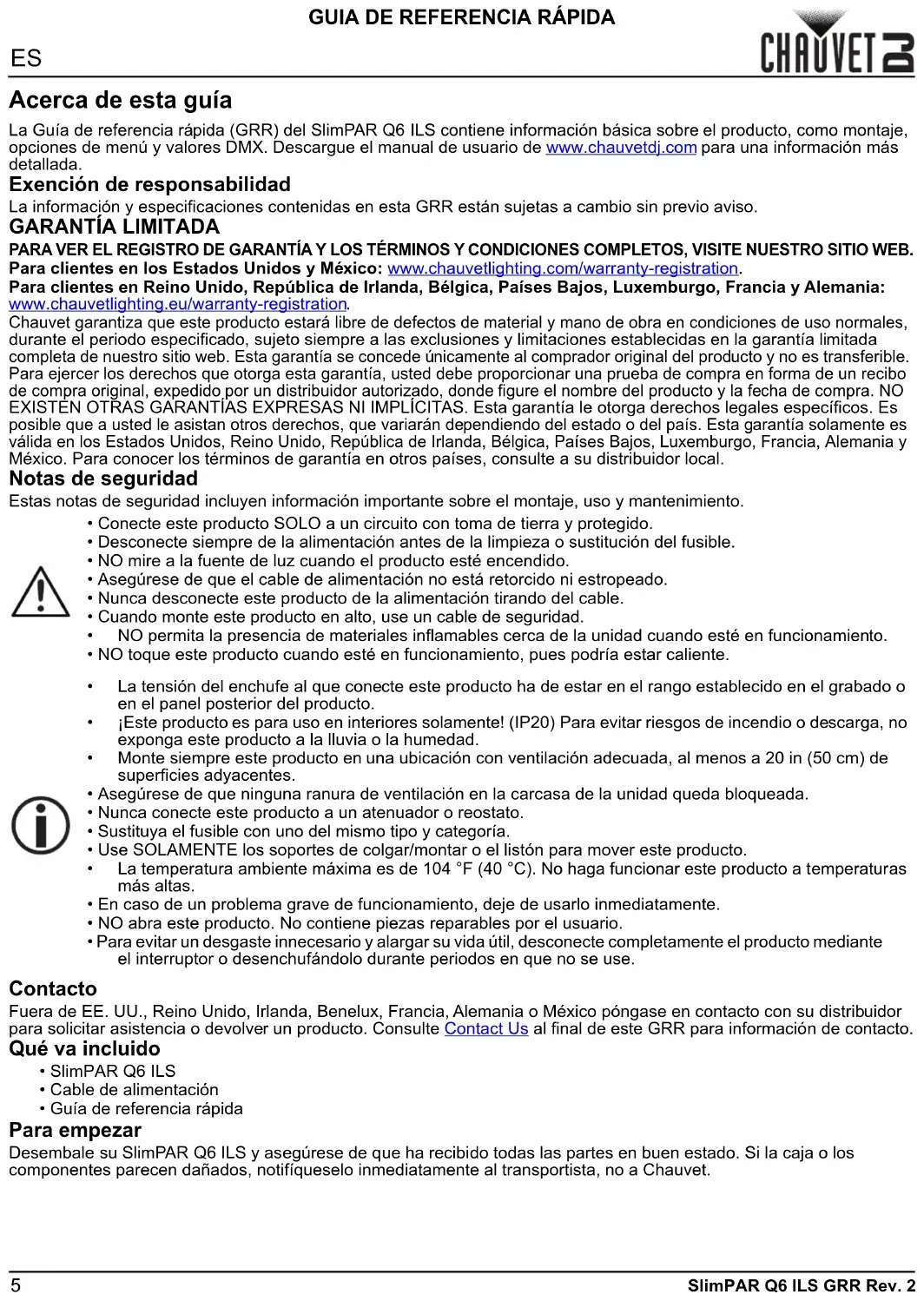

MANUAL DE USUARIO SlimPAR Q6 ILS Chauvet

La Guía de referencia rápida (GRR) del SlimPAR Q6 ILS contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetdj.com para una información más detallada.

Exención de responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de seguridad

Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.

• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Desconecte siempre de la alimentación antes de la limpieza o sustitución del fusible.
• NO mire a la fuente de luz cuando el producto esté encendido.
• Asegúrese de que el cable de alimentación no está retorcido ni estropeado.
• Nunca desconecte este producto de la alimentación tirando del cable.
• Cuando monte este producto en alto, use un cable de seguridad.
  • NO permita la presencia de materiales inflamables cerca de la unidad cuando esté en funcionamiento.

• NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.

• La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o en el panel posterior del producto.

• ¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o descarga, no exponga este producto a la lluvia o la humedad.
• Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20 in (50 cm) de superficies adyacentes.

- Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.

• Nunca conecte este producto a un atenuador o reostato.
• Sustituya el fusible con uno del mismo tipo y categoría.
• Use SOLAMENTE los soportes de colgar/montar o el listón para mover este producto.
• La temperatura ambiente máxima es de 104 °F (40 °C). No haga funcionar este producto a temperaturas más altas.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
• NO abra este producto. No contiene piezas reparables por el usuario.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto.

Qué va incluido

• SlimPAR Q6 ILS
• Cable de alimentación
• Guía de referencia rápida

Para empezar

Desembale su SlimPAR Q6 ILS y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados, notifíqueselo inmediatamente al transportista, no a Chauvet.

Corriente alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100–240 VCA, 50/60 Hz.

Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Alimentación en cadena

Es posible enlazar hasta 21 productos SlimPAR Q6 ILS a 120 V o 37 productos a 230 V. Nunca exceda este número. Los cables de alimentación en cadena se pueden adquirir por separado.

Sustitución del fusible

1. Desconecte el producto de la alimentación.
2. Haga cuña con la punta de un destornillador plano en la ranura del portafusibles.
3. Saque la tapa de seguridad de la carcasa.
4. Quite el fusible fundido de la sujeción en la parte frontal de la tapa de seguridad y sustituya el fusible con otro del mismo tipo y categoría.
5. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.

Montaje

Antes de montar este producto, lea las Notas de seguridad.

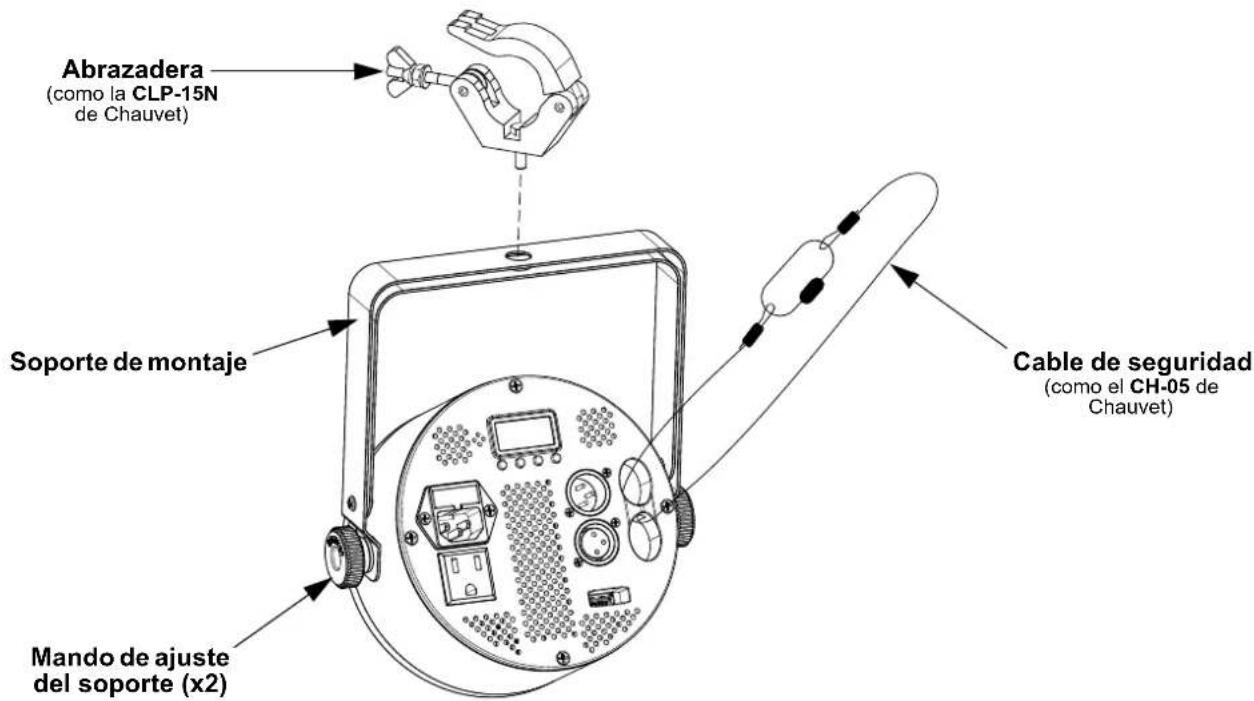

Diagrama de montaje

Descripción del panel de control

Botón Función

	Sale del menú o función actual
	Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función
	Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada

Mapa de menú

Consulte la página del producto SlimPAR Q6 ILS en www.chauvetdj.com para ver el último mapa de menú.

Nivel principal	Niveles de programación Descripción
4-Ch d 1-509 Modo DMX de 4 canales
9-Ch d 1-504 Modo DMX de 9 canales
iLS iLS1-4 Establece el modo ILS
C-- (Color estático)	C 1-19	1: Rojo 6: Magenta 11: Celeste 14: Salmón2: Verde 7: Amarillo 12: Rosa 15: Rosa brillante3: Azul 8: Naranja cálido 16: Celeste 18: Melocotón4: Ámbar 9: Lima 13: verde perlado 19: Blanco5: Cian 10: Lavanda espuma de mar
P-- (Programas automáticos)	P 1 Cambio de 4 colores
	P 2 Pulso de 4 colores
	P 3 Cambio de 19 colores
	P 4 Fundido de 19 colores
S--	S. 1-100	Velocidad de programas automaticós
Snd (Activo por sonido)	Snd1	Cambio de 4 colores
	Snd2	Cambio de 19 colores
SEnS	u 0-100 Sensibilidad al sonido
u-- (Color personalizado)	r. 0-255	Combina rojo, verde, azul y ámbar para un color estático personalizado
	G. 0-255
	b. 0-255
	A. 0-255
diN (Velocidad de atenuador)	oFF	Establece el velocidad de atenuador
	diN1
	diN2
	diN3
SEr (Infrarrojo)	oFF	Activa o desactiva el control infrarrojo
	on

Enlace DMX

El SlimPAR Q6 ILS puede funcionar con un controlador DMX cuando se enlaza por conexiones serie DMX. Las instrucciones para conectar y configurar este producto para funcionamiento DMX están en el Manual de usuario. Si no está familiarizado con DMX, descargue el Manual DMX de www.chauvetdj.com.

Dirección de inicio

Para asegurarse acceso total a todos los canales en cada modo DMX, la dirección DMX más recomendable es 504.

Conexión Maestro/Esclavo

El SlimPAR Q6 ILS usa la conexión de datos DMX para su modo Maestro/Esclavo. Las instrucciones para conectar y configurar este producto para funcionamiento Maestro/Esclavo están en el Manual de usuario.

Conexión ILS

El SlimPAR Q6 ILS utiliza la conexión de datos DMX y el D-Fi USB para la conexión inalámbrica al ecosistema Integrated Lighting System (ILS) (patente en trámite). Si desea más información sobre la configuración de SlimPAR Q6 ILS en el modo ILS, consulte el manual de usuario disponible en www.chauvetdj.com.

IRC-6

El SlimPAR Q6 ILS es totalmente compatible con el control remoto por infrarrojos (IRC-6) de CHAUVET DJ. Para información adicional sobre el IRC-6 o para descargar las instrucciones, consulte www.chauvetdj.com.

Conectividad D-Fi USB

El SlimPAR Q6 ILS tiene la capacidad de convertirse en un receptor/transmisor D-Fi inalámbrico utilizando el D-Fi USB de CHAUVET DJ. Simplemente configure el conmutador DIP para el canal de recepción/transmisión del D-Fi, enchúfelo en el puerto USB y luego configure la personalidad DMX del producto y la dirección DMX. Consulte las demás instrucciones para conectar y configurar este producto para funcionamiento del D-Fi USB en el Manual de usuario.

¡ADVERTENCIA! NO enchufe nada que no sea un D-Fi USB en el puerto USB. Si lo hace, podría producir daños al producto.

Una vez conectado, el D-Fi USB tomará el control del producto. El DMX por cable, el control de pantalla manual/botones de menú y el IRC-6 no estarán disponibles hasta que desconecte el D-Fi USB. Los niveles de prioridad son:

1. D-Fi USB
2. DMX por cable
3. Mando a distancia IRC-6
4. Control de pantalla manual/botones de menú

Valores DMX

4-Ch	9-Ch	Función	Valor	Porcentaje/Configuración
1 1 Rojo 000 ⇔ 255 0–100%
2 2 Verde 000 ⇔ 255 0–100%
3 3 Azul 000 ⇔ 255 0–100%
4 4 Ámbar 000 ⇔ 255 0–100%
– 5 Macros de colores			000 ⇔ 015 Sin función
			016 ⇔ 255	Macros de colores
–	6	Estroboscopio (cuando C. 7 está 000⇔031)	000 ⇔ 015 Sin función
			016 ⇔ 255	Estroboscopio, lento a rápida
		Velocidad de programa (cuando C. 7 está 032⇔223)	000 ⇔ 255	Velocidad de programa, lento a rápida
		Sensibilidad al sonido (cuando C. 7 está 224⇔255)	000 ⇔ 010	Sensibilidad al sonido apagado
			011 ⇔ 255	Sensibilidad al sonido baja a alta
– 7 Programa			000 ⇔ 031 Sin función
			032 ⇔ 063	Efecto pulso, 0–100% (cuando C. 1-4 están activos)
			064 ⇔ 095	Efecto pulso, 100–0% (cuando C. 1-4 están activos)
			096 ⇔ 127	Efecto pulso, 100–0–100% (cuando C. 1-4 están activos)
			128 ⇔ 159	Fundido automático
			160 ⇔ 191	Cambio automático de 4 colores
			192 ⇔ 223	Cambio automático de 19 colores
			224 ⇔ 255	Cambio de 19 colores activo por sonido
–	8	Atenuador	000 ⇔ 255	0–100%
– 9 Velocidad de atenuador			000 ⇔ 051	Ajuste de la velocidad del atenuador desde la pantalla
			052 ⇔ 101	Modo velocidad del atenuador apagado
			102 ⇔ 152	Modo velocidad del atenuador 1 (rápida)
			153 ⇔ 203	Modo velocidad del atenuador 2 (intermedia)
			204 ⇔ 255	Modo velocidad del atenuador 3 (lenta)

Address: Av. de las Partidas 34 - 3B Email: [e-mail]

Lerma, Edo. de México, CP 52000
