Producttype	Zoutelektrolysesysteem voor zwembad
Model	SCG100 (MOD.21)
Merk	Gre
Voedingsspanning	230 V AC, 50/60 Hz
Chloorproductie	17 tot 21 g/u
Zwembadcapaciteit (gematigd 16-24°C)	100 m³
Zwembadcapaciteit (warm +25°C)	80 m³
Zoutgehaltebereik	5 tot 12 g/l
Bedrijfstemperatuur	+15 tot 40°C
Aantal elektroden	7
Type elektroden	Titanium met zelfreinigende coating
Verwachte levensduur elektroden	8.000 tot 10.000 uur
Productieniveaus	0%, 50%, 75%, 100%
Poolomkering	Programmeerbaar 2u/2u of 3u/3u + testmodus
Minimum debiet	3 m³/h
Materiaal cel	Transparant methacrylaat
Slangaansluiting	PVC lijmverbinding Ø 63 mm
Aanbevolen maximale druk	1 kg/cm²
Beschermingsgraad	IP24
Nettogewicht (inclusief verpakking)	8.5 kg
Veiligheidsfuncties	Stroom-/gasdetector, alarm hoog/laag zoutgehalte
Externe bedieningsingangen	2 ingangen voor automatische afdekking en ORP-regelaar
Garantie	2 jaar (elektroden: 2 jaar of 3.000 uur)

Veelgestelde vragen - SCG100 GRE

Hoeveel zout moet ik aan mijn zwembad toevoegen?

De aanbevolen zoutconcentratie is 5 tot 12 g/l. Gebruik een zoutmeter om nauwkeurig af te stellen. Het zout moet natriumchloride (NaCl) zonder toevoegingen zijn, geschikt voor menselijke consumptie.

Hoe installeer ik de elektrolysecel?

Installeer de cel verticaal na het filter, bij voorkeur in bypass. Houd rekening met de stroomrichting aangegeven op de cel. Zorg ervoor dat de stroomdetector ondergedompeld blijft en dat de uitlaatklep niet per ongeluk kan worden gesloten.

Waarom knippert het 'SALT'-lampje?

Een knipperend lampje geeft een laag zoutgehalte aan. Controleer het zoutgehalte met een meter en voeg indien nodig zout toe. Een temperatuur lager dan 20°C of versleten elektroden kunnen de meting ook verstoren.

Wat moet ik doen als het 'SALT'-lampje constant brandt?

Dit betekent een te hoog zoutgehalte. De voeding vermindert automatisch de productie. Laat gedeeltelijk water uit het zwembad (ongeveer 10%) en voeg zoet water toe om de concentratie te verlagen.

Hoe reinig ik de elektroden?

In principe voorkomt het zelfreinigende systeem aanslag. Indien nodig, koppel de voeding los, draai de moer los, verwijder het elektrodepakket en dompel het maximaal 10 minuten onder in een verdunde oplossing van zoutzuur (1 deel zuur op 10 delen water). Schraap nooit over de elektroden.

Waarom is het chloorgehalte in het zwembad laag?

Controleer eerst of het systeem chloor produceert door de retourmonden te observeren. Controleer de pH (7,2-7,6), het gebonden chloor en de stabilisator (isocyanuurzuur). Verhoog indien nodig de filtratietijd of het productieniveau.

Hoe stel ik het productieniveau in?

Druk meerdere keren op de 'POWER SELECTOR'-knop totdat de LED van het gewenste niveau (0%, 50%, 75% of 100%) knippert. Na enkele seconden past het systeem het gekozen niveau toe.

Wat betekent de TEST-modus?

De TEST-modus controleert de werking door elke 2 minuten de polariteit om te keren. Activeer door de productie op 0% te zetten en de 'POWER SELECTOR'-knop 10 seconden ingedrukt te houden. Verlaat door de stroom uit te schakelen.

Kan ik een externe ORP-regelaar gebruiken?

Ja, het systeem heeft een ingang voor externe bediening. Activeer jumper JP2 op de besturingskaart en sluit de ORP-regelaar aan. Wanneer het contact geopend is, stopt de productie.

Wat zijn de garantievoorwaarden voor de elektroden?

De elektroden hebben 2 jaar of 3.000 uur garantie. De garantie dekt geen normale slijtage, schade door pH >7,6, zoutgehalte <3 g/l, temperaturen buiten het bereik of het gebruik van niet-goedgekeurde chemicaliën.

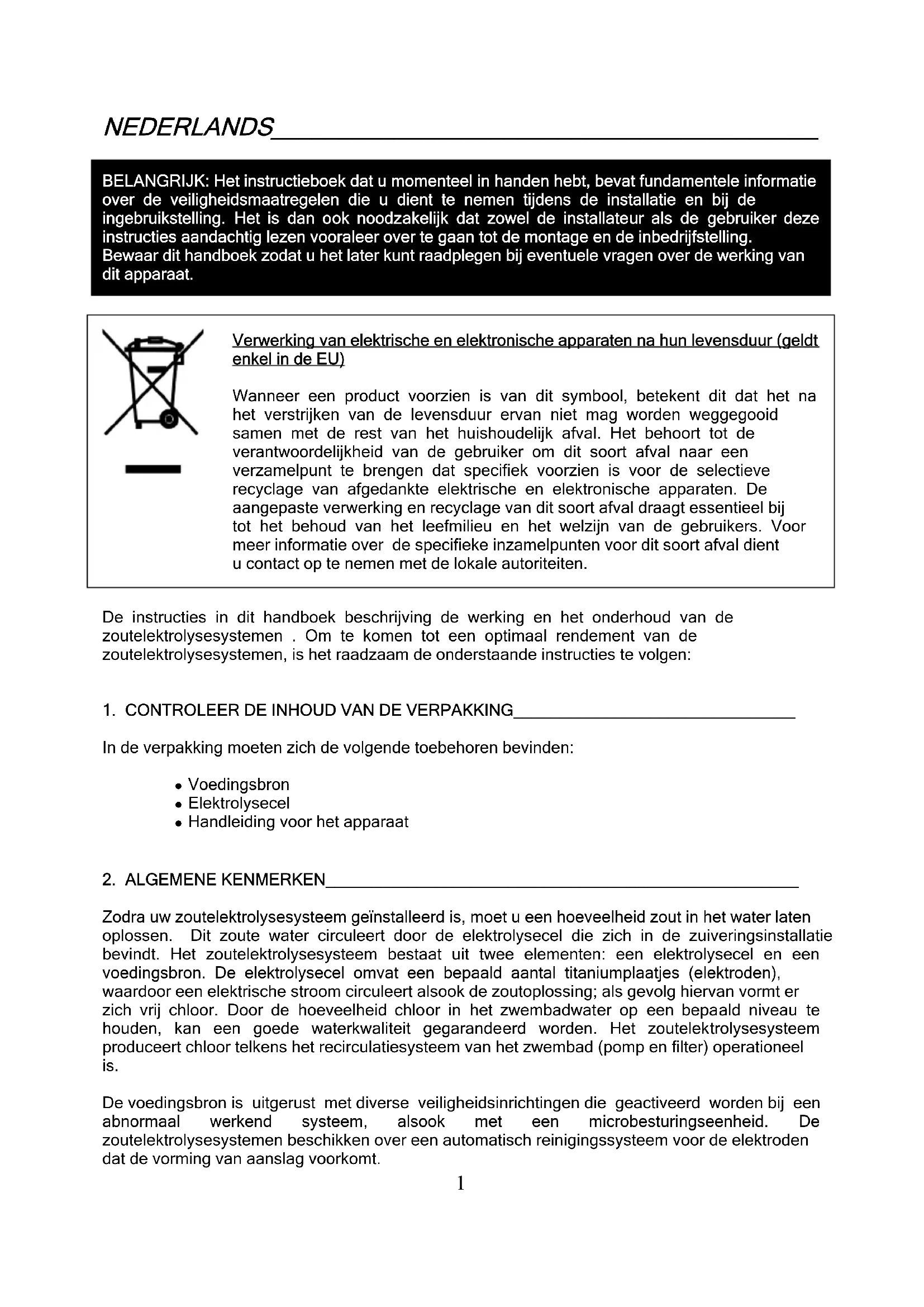

GEBRUIKSAANWIJZING SCG100 GRE

Wij behouden ons het recht voor geheel of gedeeltelijk de kenmerken van onze artikelen of de inhouk van deze handleiding zonder voorafgaand bericht te wijzigen.

BELANGRIJK: Het instructieboek dat u momenteel in handen hebt, bevat fundamentele informatie over de veiligheidsmaatregelen die u dient te nemen tijdens de installatie en bij de ingebruikstelling. Het is dan ook noodzakelijk dat zowel de installateur als de gebruiker deze instructies aandachtig lezen vooraleer over te gaan tot de montage en de inbedrijfstelling. Bewaar dit handboek zodat u het later kunt raadplegen bij eventuele vragen over de werking van dit apparaat.

Wanneer een product voorzien is van dit symbool, betekent dit dat het na het verstrijken van de levensduur ervan niet mag worden weggegooid samen met de rest van het huishoudelijk afval. Het behoort tot de verantwoordelijkheid van de gebruiker om dit soort afval naar een verzamelpunt te brengen dat specifiek voorzien is voor de selectieve recyclage van afgedankte elektrische en elektronische apparaten. De aangepaste verwerking en recyclage van dit soort afval draagt essentieel bij tot het behoud van het leefmilieu en het welzijn van de gebruikers. Voor meer informatie over de specifieke inzamelpunten voor dit soort afval dient u contact op te nemen met de lokale autoriteiten.

De instructies in dit handboek beschrijving de werking en het onderhoud van de zoutelektrolysesystemen. Om te komen tot een optimaal rendement van de zoutelektrolysesystemen, is het raadzaam de onderstaande instructies te volgen:

1. CONTROLEER DE INHOUD VAN DE VERPAKKING

In de verpakking moeten zich de volgende toebehoren bevinden:

• Voedingsbron
• Elektrolysecel
• Handleiding voor het apparaat

2. ALGEMENE KENMERKEN

Zodra uw zoutelektrolysesysteem geïnstalleerd is, moet u een hoeveelheid zout in het water laten oplossen. Dit zoute water circuleert door de elektrolysecel die zich in de zuiveringsinstallatie bevindt. Het zoutelektrolysesysteem bestaat uit twee elementen: een elektrolysecel en een voedingsbron. De elektrolysecel omvat een bepaald aantal titaniumplaatjes (elektroden), waardoor een elektrische stroom circuleert alsook de zoutoplossing; als gevolg hiervan vormt er zich vrij chloor. Door de hoeveelheid chloor in het zwembadwater op een bepaald niveau te houden, kan een goede waterkwaliteit gegarandeerd worden. Het zoutelektrolysesysteem produceert chloor telkens het recirculatiesysteem van het zwembad (pomp en filter) operationeel is.

De voedingsbron is uitgerust met diverse veiligheidsinrichtingen die geactiveerd worden bij een abnormaal werkend systeem, alsook met een microbesturingseenheid. De zoutelektrolysesystemen beschikken over een automatisch reinigingssysteem voor de elektroden dat de vorming van aanslag voorkomt.

3. VEILIGHEIDSWAARSCHUWINGEN EN AANBEVELINGEN

• De montage en bediening mogen enkel worden uitgevoerd door personeel dat daartoe voldoende gekwalificeerd is.
• De geldende normen ter preventie van ongevallen, alsook met betrekking tot elektrische installaties moeten worden nageleefd.
• De fabrikant kan in geen geval verantwoordelijk worden gesteld voor de montage, installatie of inbedrijfstelling, noch voor enige verwerking of integratie van componenten in zijn installaties die hij niet zelf heeft vervaardigd.
• De zoutelektrolysesystemen werken met 230 V AC / 50/60 Hz. U mag de voedingsbron niet proberen te gebruiken met een ander voltage.
• Vergewis u ervan dat de elektrische aansluitingen stevig zijn om valse contacten te vermijden, wat kan leiden tot oververhitting.
• Voordat u overgaat tot de installatie of vervanging van enig component in het systeem, moet u zich ervan vergewissen dat dit eerst is losgekoppeld van de voedingsspanning, en gebruik uitsluitend door de fabrikant geleverde reserveonderdelen.
• Aangezien het apparaat warmte genereert, is het van belang dat u het installeert op een locatie die voldoende wordt verlucht en dat u ervoor zorgt dat de ventilatieopeningen steeds vrij blijven van enig blokkerend element. Zorg ervoor dat het apparaat niet geinstalleerd wordt in de buurt van ontvlambare materialen.
• De zoutelektrolysesystemen hebben een beschermingsgraad IP24. Ze mogen in geen geval geïnstalleerd worden op locaties die kunnen overstromen.

VOEDINGSBRON

BESCHRIJVING	MODELO
	SCG60 (MOD.12) SCG100 (MOD. 21)
Bedrijfsspanning 230 V	AC, 50 Hz./60 Hz.
Uitgang (DC) 6 A x 2	3.5 A x 6
Output (g/u) 10 - 12	17 - 21
Capaciteit zwembad (m3) Matig: 16 - 24°C Warm: +25°C	60 50	100 80
Debietmeter Gasdetector
Zoutbereik / Temperatuurbereik	5 ... 12 g./l. / +15 ... 40°C
Elektroden	Titanium met ZELFREINIGENDE coating, STANDAARD-kwaliteit Geschatte duur: 8.000 - 10.000 uren (afhankelijk van de waterkwaliteit)
Outputcontrole 0 - 50 -	75 - 100 % (3 outputniveaus)
Polariteitsinversie	Programmeerbaar: 2(1) / 3 uren (jumper op controlekaart) + testmodus
Zoutniveaubescherming Automatische outputbescherming

(1) Fabrieksinstelling
(2) Onder ideale omstandigheden: zoutgehalte (6 g / l), pH (7,2), waterhardheid (120 mg / l) en minimumdebiet.

BESCHRIJVING	MODEL
	SCG60 (MOD.12) SCG100 (MOD. 21)
Min. Debiet 2 m	^3/h 3 m	^3/h
Aantal elektroden 5 7
Materiaal Methacrylaatderivaat
Leidingaansluiting Vastgemaakt met lijm voor pvc-buizen 63 mm
Aanbevolen max. druk 1 kg/cm	^2
Werktemperatuur Minder dan 40	°C

1.- Filter
2.- Schakelbord
3.- Andere uitrustingen (warmtewisselaar, UV ...)

4.-Pomp
5.- Elektrolysecel
6.- Voedingsbron

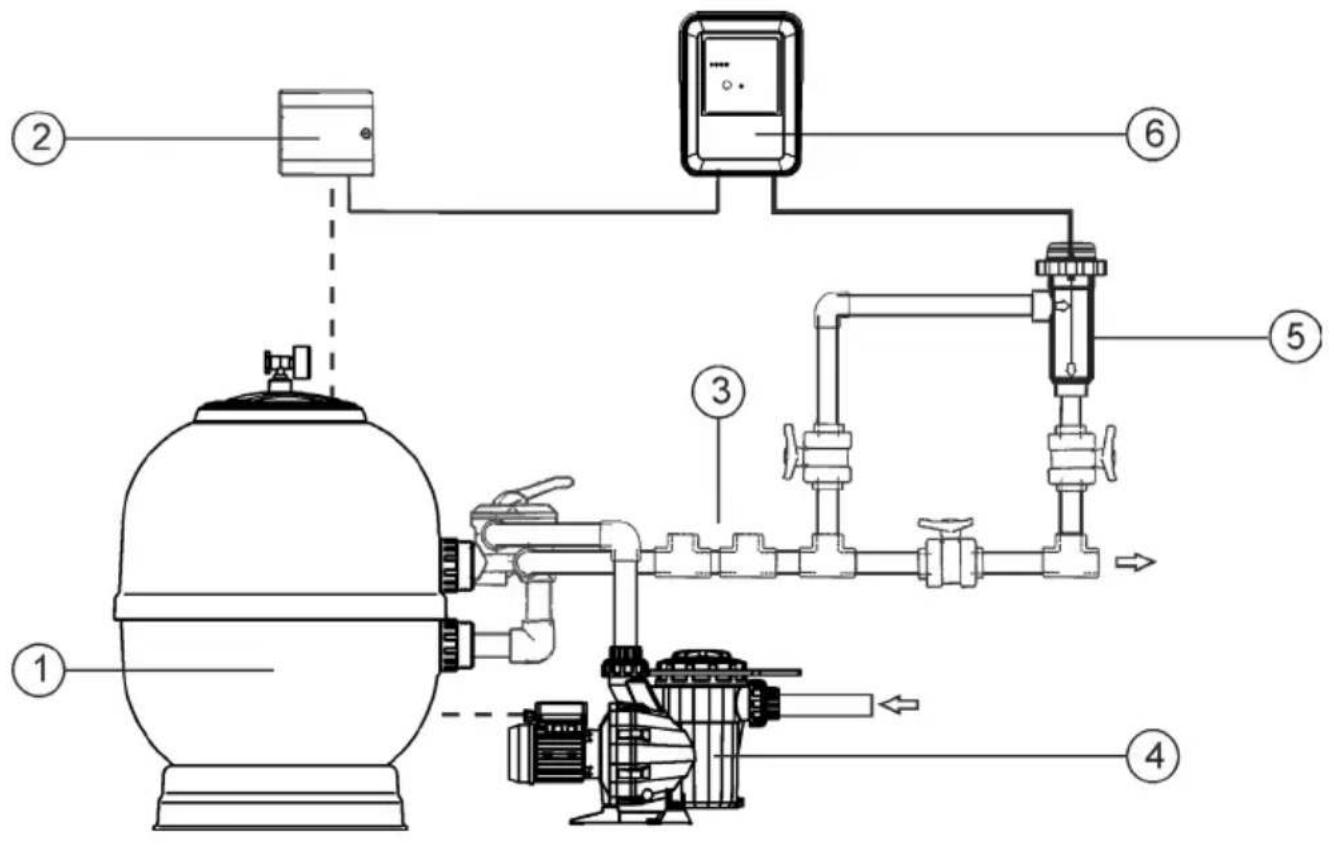

Fig.1 Aanbevolen installatieschema

4.1. Installatie van de voedingsbron

Installeer de VOEDINGSBRON van het systeem steeds VERTICAAL en op een stevig oppervlak (aan een stevige wand) zoals weergegeven in het aanbevolen installatieschema (Fig. 1). Om te garanderen dat het systeem in goede staat blijft, moet u ervoor zorgen dat het apparaat steeds geïnstalleerd wordt op een droge en goed verluchte locatie. De dichtheidsgraad van de VOEDINGSBRON van het systeem laat geen installatie in de openlucht toe. De VOEDINGSBRON moet bij voorkeur worden geïnstalleerd op een voldoende grote afstand van de elektrolysecel, om te vermijden dat er niet ongewild waterspatten op terechtkomen.

Aandacht

Vermijd in het bijzonder dat er corrosieve omgevingen ontstaan als gevolg van oplossingen met een lage pH (concreet alle samenstellingen met zoutzuur "HCI"). Installeer het systeem niet in de buurt van plaatsen waar dergelijke producten opgeslagen zijn. We raden met klem aan producten te gebruiken op basis van natriumbisulfaat of verdund zwavelzuur. De aansluiting van de voedingsbron op het elektriciteitsnet moet gerealiseerd worden in de schakelkast van de zuiveringsinstallatie. Daarbij moet u ervoor zorgen dat de pomp en het systeem gelijktijdig aangesloten worden.

4.2. Installatie van de elektrolysecel

De elektrolysecel is vervaardigd in een transparant polymeer, waarin zich de elektroden bevinden. De elektrolysecel moet worden geïnstalleerd op een locatie die voldoende bescherming biedt tegen de weersomstandigheden en altijd achter het filtreersysteem en iedere andere voorziening in de installatie zoals warmtepompen, controlesystemen ...

Na installatie van de elektrolysecel moet de gebruiker makkelijk toegang hebben tot de geïnstalleerde elektroden. De elektrolysecel moet altijd aangebracht zijn op een locatie in het leidingnet die door middel van kleppen afgescheiden kan worden van de rest van de installatie, zodat de respectieve onderhoudswerkzaamheden kunnen worden uitgevoerd zonder dat het zwembad geheel of gedeeltelijk moet worden geleegd.

Indien de cel wordt geïnstalleerd in een bypass (aanbevolen optie), moet ze worden ingewerkt in een klep die het debiet door deze bypass regelt. Vooraleer over te gaan tot de definitieve installatie van het systeem, moet rekening worden gehouden met de volgende opmerkingen:

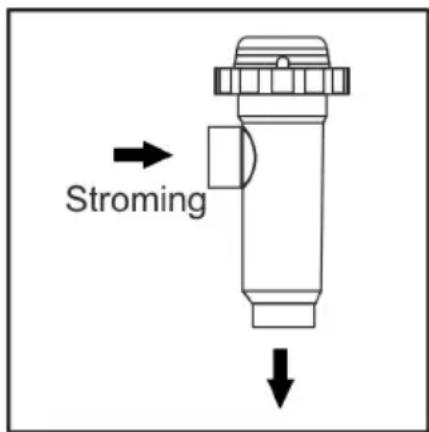

Stroming

Fig. 2

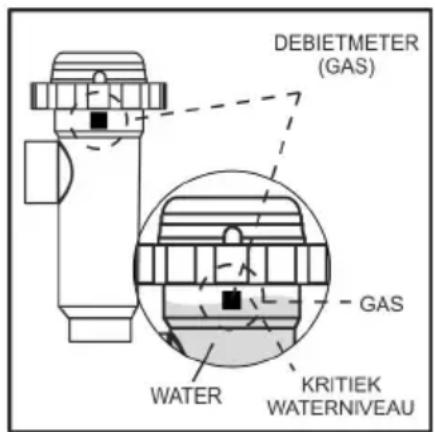

DEBIETMETER (GAS) GAS WATER KRITIEK WATERNIVEAU

Fig. 3

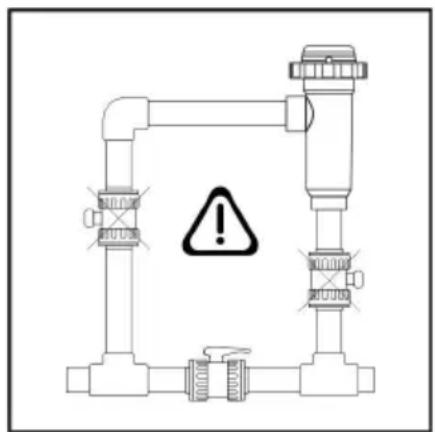

1. U moet steeds de stroomrichting respecteren die op de cel is aangegeven. Het recirculatiesysteem moet het minimumdebiet garanderen zoals vermeld in de tabel met de technische kenmerken (zie punt 8).

2. Het systeem voor de debietmeting (gasdetector) wordt geactiveerd wanneer er geen of heel weinig water door de cel circuleert (stroomt). Doordat het elektrolysegas niet afgevoerd wordt, ontstaat er een luchtbel die de hulpelektrode elektrisch isoleert (elektronische detectie). Vandaar dat de gasdetector (hulpelektrode) bij het invoeren van de elektroden in de cel steeds in het bovenste deel ervan moet blijven zitten. De veiligste opstelling is zoals weergegeven in het aanbevolen installatieschema.

3. OPGELET: de debietmeter (gasdetector) zal niet correct werken, met het daaruit voortvloeiende risico op onderbreking van de cel, als zowel de ingangs- als de uitgangskleppen op het leidingnet waarop de elektrolysecel is geïnstalleerd, zich sluiten. Ook al leidt dit tot een ongebruikelijke situatie, toch kan dit vermeden worden door de terugstroomklep naar het zwembad, na installatie van het apparaat, te blokkeren, zodat ze niet per ongeluk gemanipuleerd kan worden.

De elektroden van de modellen moeten in de elektrolysecel worden ingebracht, zodat de centrale elektrode van het geheel via de rails in de kwadranten van het lichaam past.

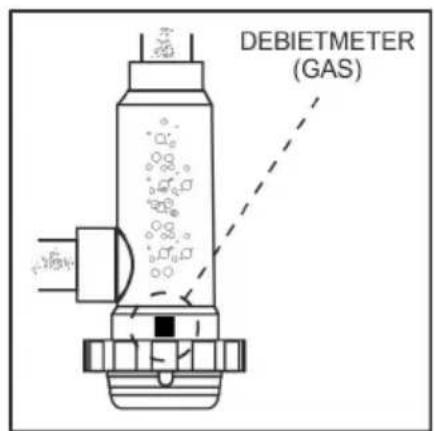

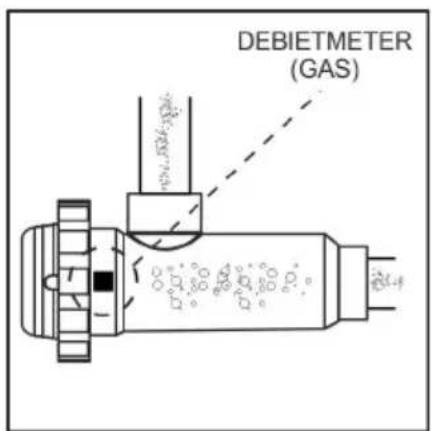

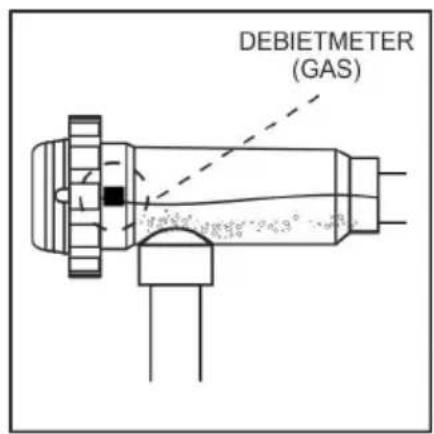

DEBIETMETER (GAS)

Fig. 5

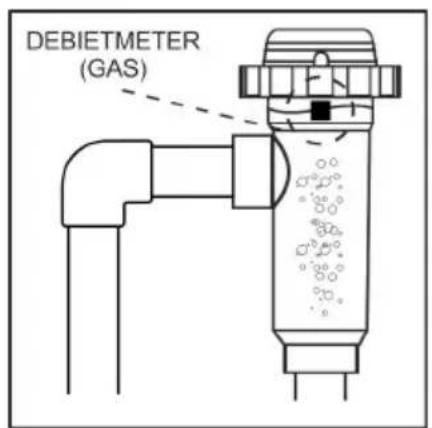

DEBIETMETER (GAS)

Fig. 6
AANBEVOLEN installatie TOEGESTANE installatie

DEBIETMETER (GAS)

Fig. 7

DEBIETMETER (GAS)

Fig. 8

4.3. Elektrische aansluitingen van de elektrolysecel

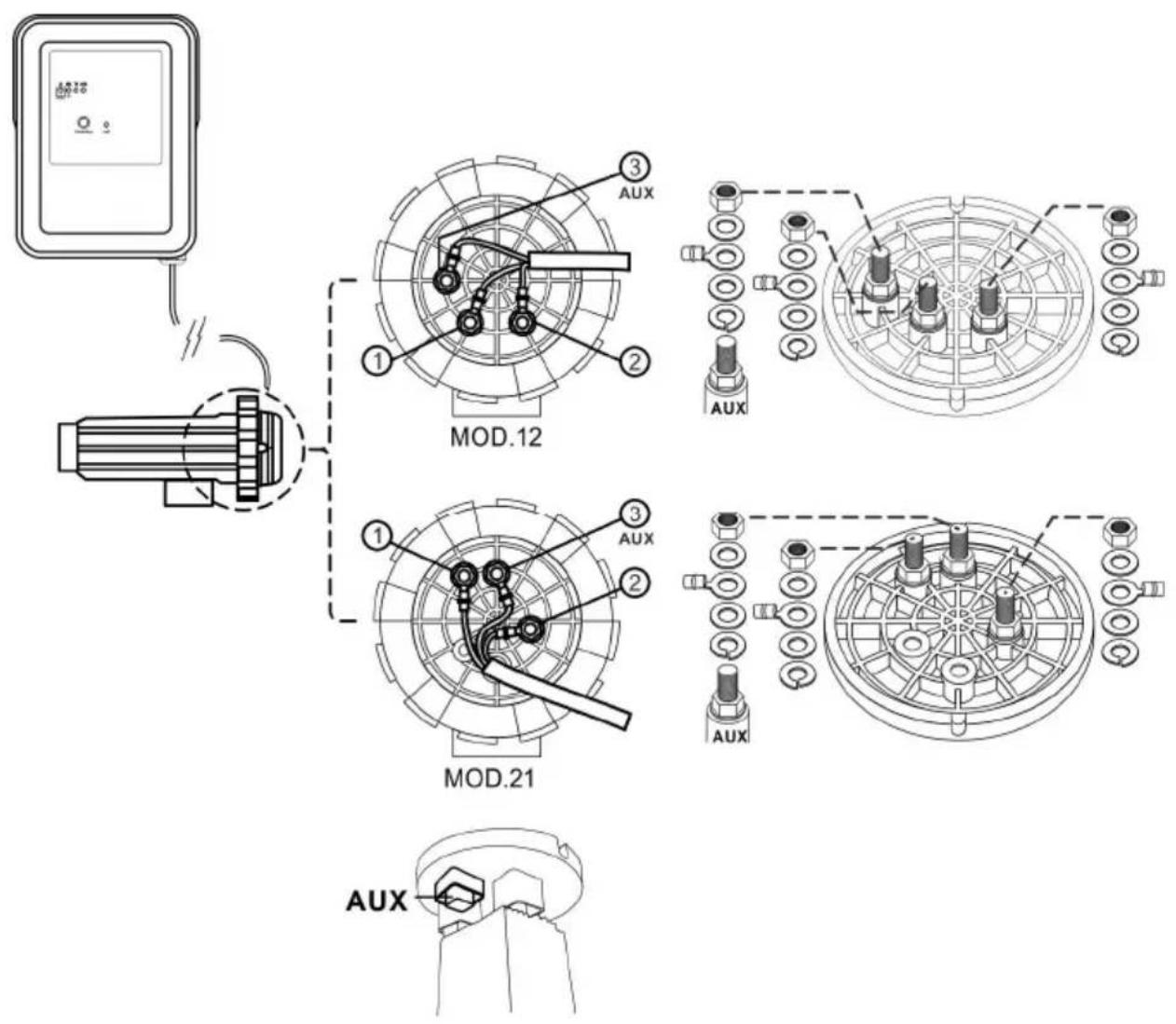

Realiseer de verbinding tussen de elektrolysecel en de voedingsbron volgens de onderstaande schematische voorstellingen. Door de relatief hoge stroomsterkte die door de kabels van de elektrolysecel stroomt, mag u in geen enkel geval de lengte noch de diameter van deze kabels veranderen zonder voorafgaand uw erkende verdeler te consulteren. De verbindingskabel tussen de cel en de voedingsbron mag nooit langer zijn dan de in dit handboek aanbevolen maximumlengte: MOD.12 (6 A), 8 m.; MOD.21 (3.5 A), 30 m.

MOD.12 MOD.21 AUX AUX AUX AUX AUX AUX AUX AUX AUX AUX AUX AUX AUX AUX AUX AUX AUX AUX AUX AUX AUX AUX AUX AUX AUX AUX AUX AUX AUX AUX AUX AUX AUX AUX

1.- Elektrode 1 (Rood)
2.- Elektrode 2 (Rood)
3.- Debietmeter (Geel)

Fig.9

4.4. Controle-elementen en indicatoren

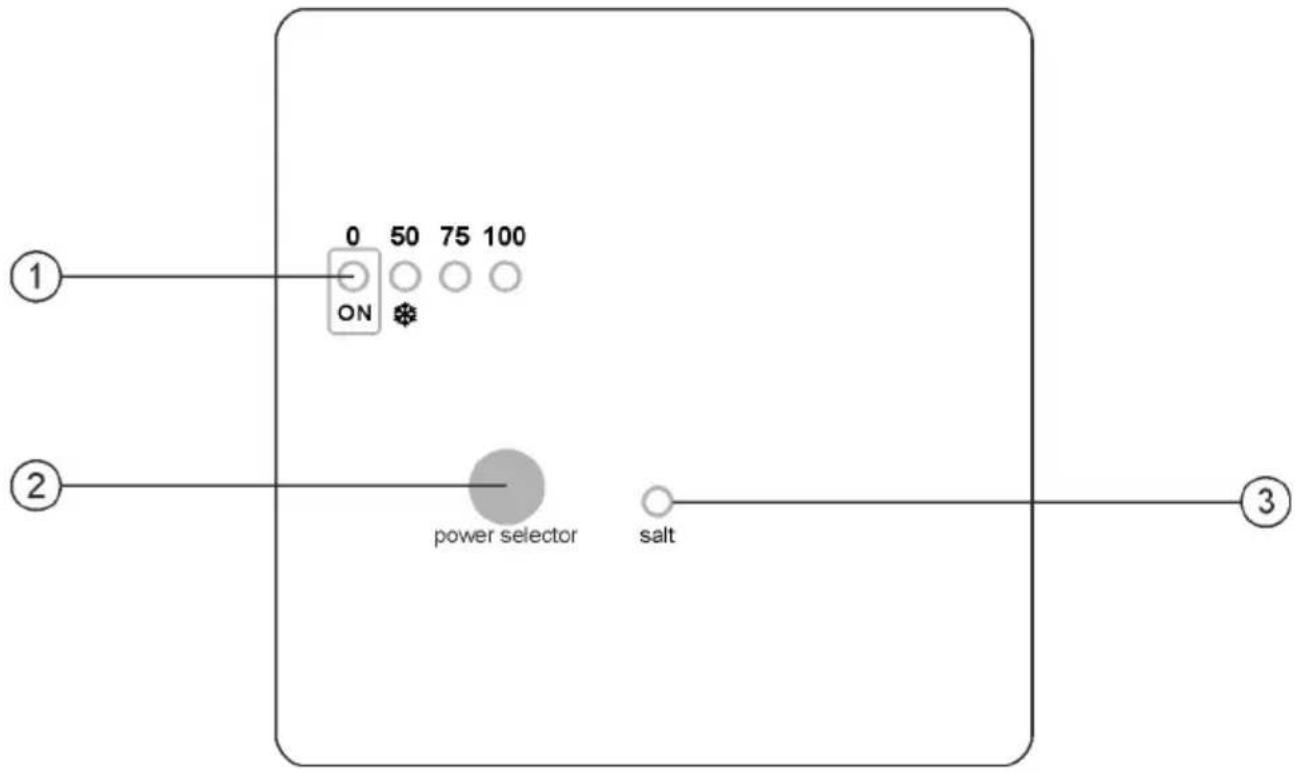

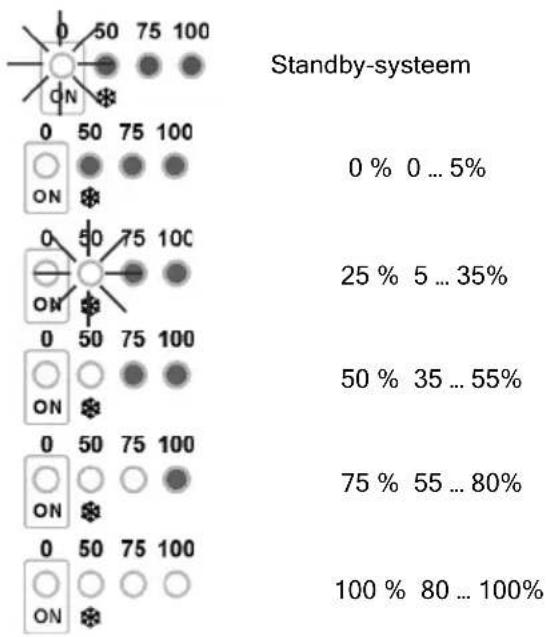

De zoutelektrolysesystemen zijn aan de voorkant uitgerust met een bedieningspaneel (Fig. 10).

Schaal Productie Rang

2.- Toets Selectietoets productieniveau

3.- ALARM ZOUTGEHALTE (hoog/laag)

Fig. 10. Bedieningspaneel voor systemen. MOD. XX

4.5. Programmering en bediening

Naast de basisverrichtingen beschikt het zoutelektrolysesysteem ook over een ingang voor externe bediening via een controller voor ORP, resterend chloor ...; zo is er een voor de productie-instelling van het apparaat voor de activering van de automatische zwembadafdekking. Verder zijn er ook drie modi ingesteld voor de ZELFREINIGING van de elektroden: TEST, 2/2, 3/3 uren.

• Systeem voor ZELFREINIGING VAN ELEKTRODEN: De inversiefrequentie kan worden geselecteerd door middel van de jumper "JP1" die zich op het bedieningspaneel van het systeem bevindt (Fig. 11). Deze configuratie zal efficiënt zijn wanneer het apparaat wordt afgekoppeld en opnieuw wordt aangekoppeld.
• Bediening AUTOMATISCHE AFDEKKING: het systeem beschikt over een ingang voor een spanningsloos contact. Wanneer het contact dat verbonden is met deze ingang, zich sluit (automatische afdekking DICHT), vermindert het elektrolysesysteem zijn input met 10% van zijn nominale waarde (de led bij "50%" van de outputschaal licht op).

0 50 75 100 ON

- EXTERNE bediening: het systeem beschikt over een bijkomende hulpingang voor een spanningsloos contact. Deze ingang kan worden gebruikt om het elektrolysesysteem interactief te laten werken met een externe controller (ORP, RESTEREND CHLOOR, LICHTMETER ...). Wanneer het contact dat met deze ingang is verbonden, GEOPEND is, stopt het elektrolysesysteem. Om deze ingang te activeren, zal de jumper "JP2" op het bedieningspaneel van de eenheid ingesteld moeten worden. Deze configuratie zal efficiënt zijn wanneer het apparaat wordt afgekoppeld en opnieuw wordt aangekoppeld.

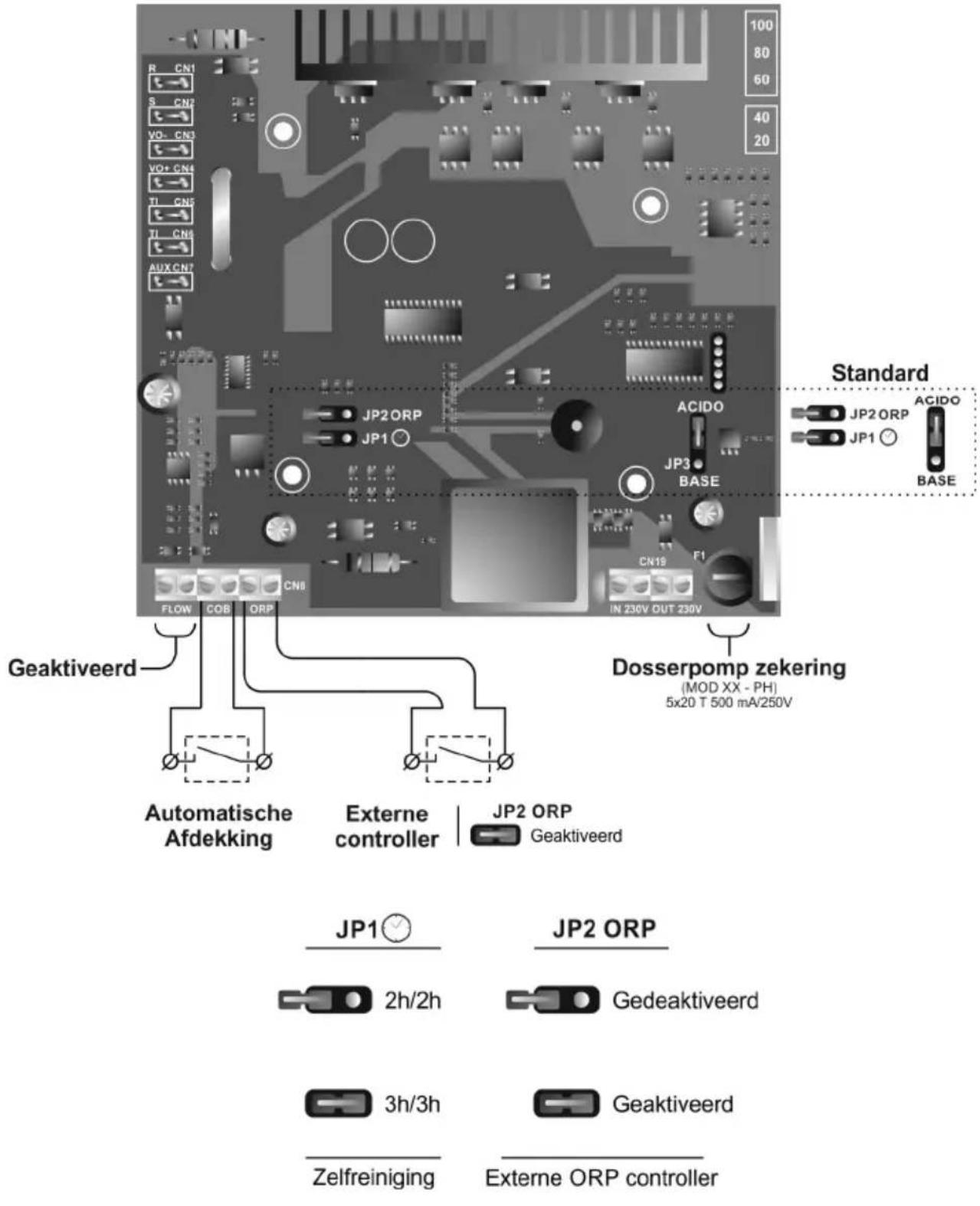

Standard JP2 ORP JP1 ACIDO JP3 BASE CN19 IN 230V OUT 230V GEaktiveerd Dosserpomp zekering (MOD XX - PH) 5x20 T 500 mA/250V Automatische Afdekking Externe controller JP2 ORP Geaktiveerd JP1 2h/2h JP2 ORP Gedeaktiveerd 3h/3h Geaktiveerd Zelfreiniging Externe ORP controller

Fig. 11

1. Verzeker u ervan dat de filter volledig schoon is en dat het zwembad en de installatie geen koper, ijzer en algen bevatten. Verder moet u er ook voor zorgen dat ieder geïnstalleerd verwarmingsapparaat geschikt is voor gebruik met zouthoudend water.

2. Breng het water in het zwembad in evenwicht. Op die manier kunnen we komen tot een efficiëntere behandeling met een lagere concentratie vrij chloor in het water, alsook een langere levensduur van de elektroden dankzij minder vorming van kalkaanslag in het zwembad.

a) De pH moet tussen 7,2-7,6 liggen.

b) De alkaliniteit moet tussen 60-120 ppm liggen.

1. Ondanks het feit dat het systeem geschikt is voor gebruik binnen een saliniteitsbereik van 5 - 12 g/l, moet u het aanbevolen optimale zoutniveau van 6 g/l trachten aan te houden door 6 kg per m ^3 water toe te voegen als het water nog niet eerder zout bevatte. Gebruik steeds gewoon zout (natriumchloride), zonder enige additieven zoals jodiden of verdunningsmiddelen, dat geschikt is voor menselijke consumptie. Voeg het zout nooit toe via de cel. Voeg het meteen toe aan het zwembadwater of in het compensatievat (ver van de afvoer van het zwembad).

2. Indien het zwembad na toevoeging van het zout meteen gebruikt zal worden, moet u een chloorbehandeling uitvoeren. Als startdosis kunt u 2 g/m ^3 trichloorisocyanuurzuur toevoegen.

3. Voordat u de werkcyclus in gang zet, koppelt u de voedingsbron af en laat u de pomp van het zuiveringstoestel gedurende 24 uur draaien om zeker te zijn dat het zout volledig is opgelost.

4. Daarna stelt u het zoutelektrolysesysteem in werking, waarvan u het productieniveau zodanig instelt, dat het vrij-chloorniveau binnen de aanbevolen waarden behouden blijft (0,5 - 1,5 ppm).

OPM.: om het vrij-chloorniveau te kunnen bepalen, zal u een analysekit nodig hebben.

1. In zwembaden met een sterke zonne-instraling of zwembaden die intensief worden gebruikt, is het raadzaam om het stabilisatorniveau (isocyaanzuur) op 25-30 g/m ^3 te houden. In geen geval mag dit niveau 75 g/m ^3 overschrijden. Dit zal helpen om te vermijden dat het vrije chloor in het water vernietigd wordt onder invloed van het zonlicht.

5. WERKING

ON KNIPPERT SEQUENTIAL OFF

Het systeem gaat in "WACHT"-modus wanneer achtereenvolgens de toets "POWER SELECTOR" [2] wordt ingedrukt totdat de led bij "0 %" blijft knipperen. In dat geval vindt er geen productie plaats in de elektrolysecel.

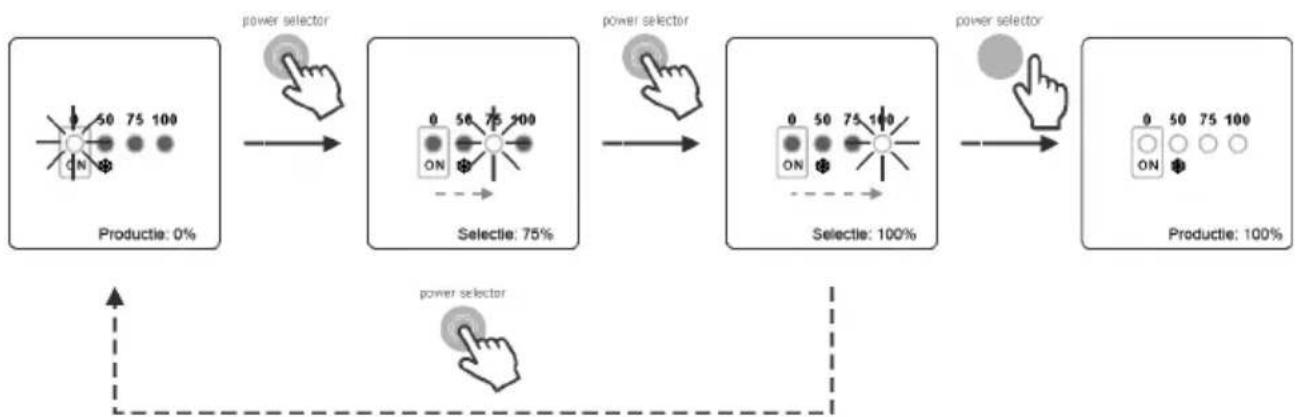

5.2. Selectie van het productieniveau

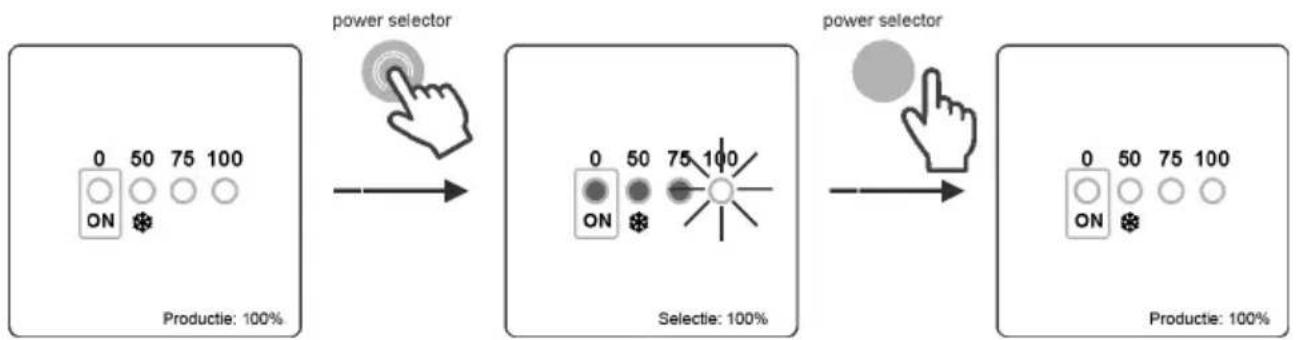

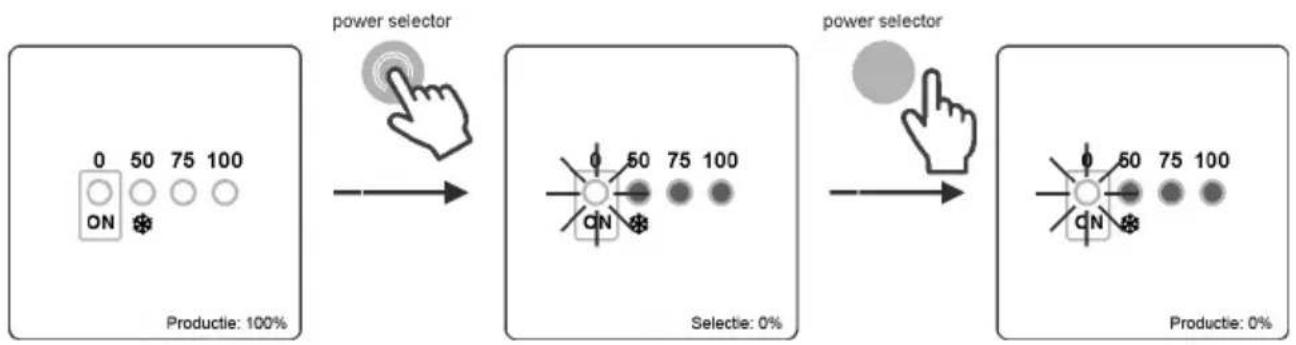

Om het gewenste productieniveau te selecteren, drukt u achtereenvolgens de toetsen "POWER SELECTOR" [2] in totdat de overeenstemmende led van het gewenste productieniveau blijft knipperen. Na verloop van enkele seconden zal het systeem zijn productie op het geselecteerde niveau instellen.

Fig. 13

Het geprogrammeerde productie-setpoint kan op elk ogenblik worden geraadpleegd door eenmaal toets "POWER SELECTOR" [2] in te drukken. De led die overeenkomt met het geprogrammeerde productieniveau knippert enkele seconden lang. Na deze tijd geeft de productie-indicator het huidige productieniveau aan.

Fig. 14

WINTER-modus: in periodes waarin het water een lage temperatuur heeft en waarin d vraag naar chloor laag is, selecteert u een productieniveau [1] van 50%; zo optimaliseert u het elektriciteitsverbruik en de levensduur van de elektrodenset.

5.3. TEST-modus

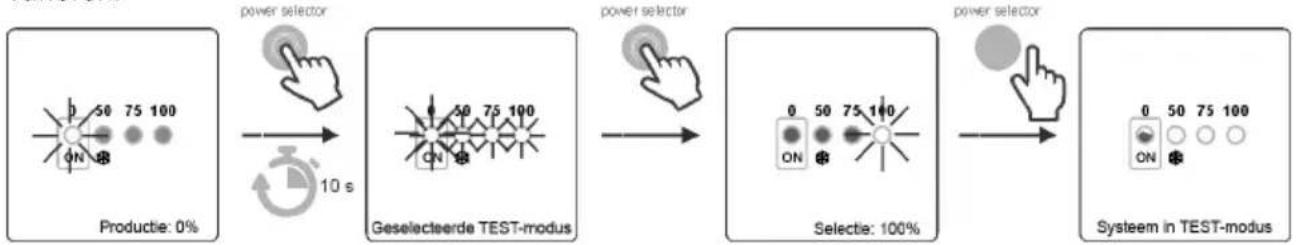

Om in TEST-modus te gaan, moet u het productieniveau verminderen tot POWER SELECTOR" [2] in te drukken (Fig. 15)

Zodra het systeem is gestopt, houdt u deze zelfde toets gedurende 10 seconden ingedrukt. Het systeem zal aangeven dat het in TEST-modus gaat door alle leds gedurende een seconde te laten branden.

Zodra het systeem in TEST-modus is, beginnen de leds die de POWER SELECTOR" [2]. polariteit aangeven, te knipperen.

Wanneer het systeem in de testmodus, de intensiteit van de LED "0%" wordt opeenvolgend variëren.

Fig. 15

In TEST-modus gaat het systeem over tot een reset van de timer voor de polariteitswissel en van het geselecteerde productieniveau. In deze modus is het systeem volledig operationeel, want het voert om de 2 minuten de polariteitsinversies van de elektroden uit. Om de TEST-modus te verlaten, zal de voeding van het apparaat gedurende enkele seconden afgekoppeld moeten worden. Zodra de voeding daarna opnieuw wordt aangekoppeld, keert het systeem automatisch terug naar het eerdere programma voor zelfreiniging.

5.4. Alarmen

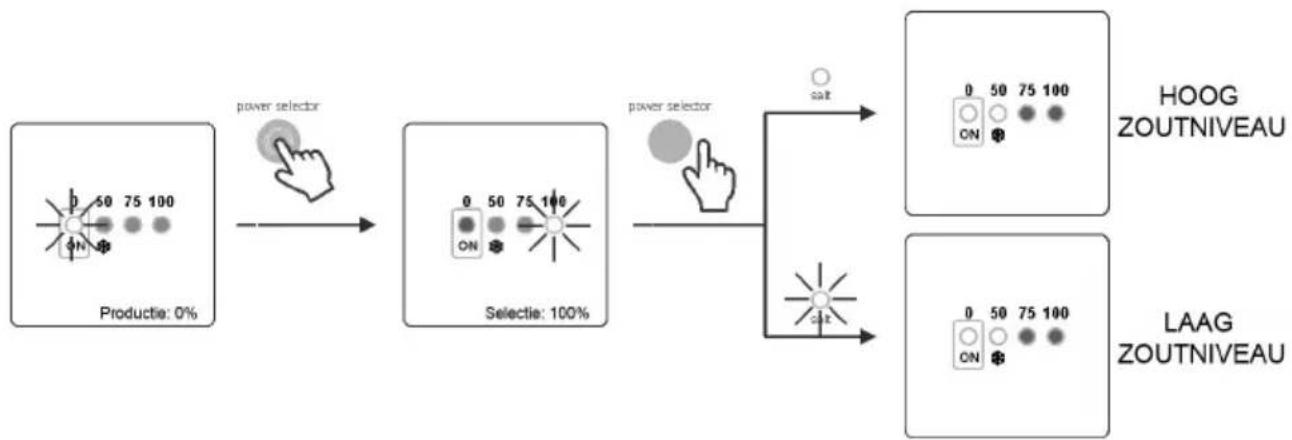

• HOOG ZOUTNIVEAU

Indien u teveel zout hebt toegevoegd, zal de voedingsbron het vermogensniveau in functie van de selectie automatisch verminderen. Het controlelichtje "SALT" [3] zal blijven branden. In dat geval laat u een deel van het zwembadwater weglopen (bv. 10%) en voegt u vers water toe om de zoutconcentratie te verminderen. Om het precieze zoutgehalte te kennen, raden wij het gebruik van een draagbare zoutgehalte/temperatuurmeter aan.

• LAAG ZOUTNIVEAU

- Indien het zoutgehalte in het zwembadwater lager ligt dan de aanbevolen waarde, zal de voedingsbron er niet in slagen om het geselecteerde saliniteitsniveau te bereiken. Het controlelichtje "SALT" [3] begint te knipperen. Als de watertemperatuur onder 20°C daalt of als de elektrodenset aan het eind van zijn levensduur is gekomen, is het mogelijk dat het systeem een zoutwaarde aangeeft die onder de reële waarde ligt. In dat geval moet u het saliniteitsniveau van het water bepalen en de benodigde hoeveelheid zout toevoegen. Het aangegeven type gewoon zout (NaCl) voor de zoutelektrolyse mag geen additieven bevatten (verdunningsmiddelen, jodiden) en moet geschikt zijn voor menselijke consumptie. Om het precieze zoutgehalte te kennen, raden wij het gebruik van een draagbare zoutgehalte/temperatuurmeter aan.

Fig. 16

• WATERNIVEAU IN DE CEL / DEBIETMETER (GAS)

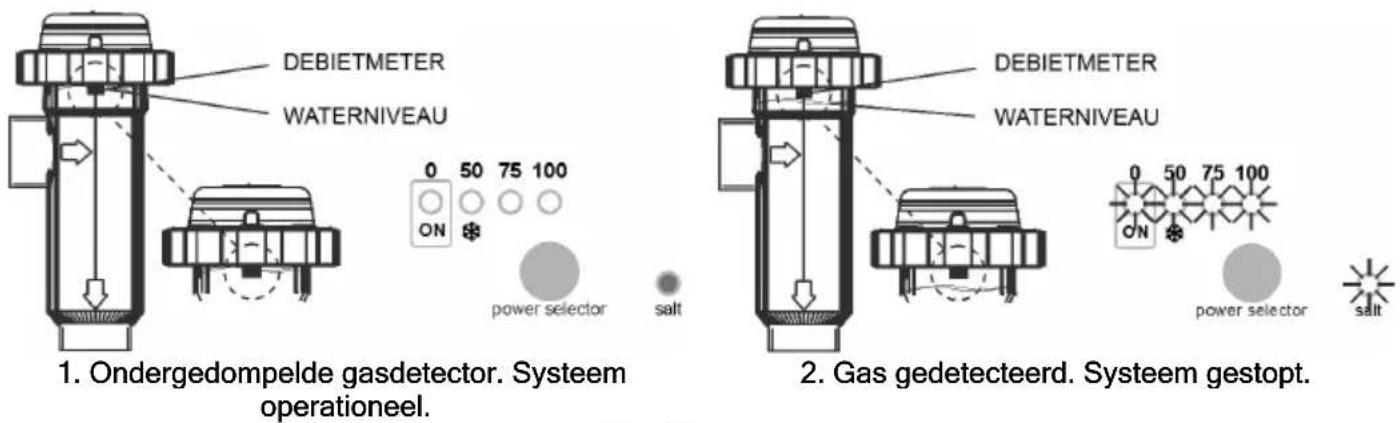

Indien er zich op enig moment een lucht- of gasbel vormt in het bovenste gedeelte van de elektrolysecel en de DEBIETMETER niet langer ondergedompeld is, zal het systeem automatisch de stroomuitgang naar de elektroden afkoppelen, waardoor alle leds op het bedieningspaneel blijven knipperen. Het systeem zal automatisch opnieuw inschakelen zodra het water opnieuw vrij naar de cel kan stromen of de lucht-/gasbel verdwenen is.

DEBIETMETER WATERNIVEAU 0 50 75 100 ON power selector salt 1. Ondergompelde gasdetector. Systeem operationeel. DEBIETMETER WATERNIVEAU 2. Gas gedetecteerd. Systeem gestopt. 0 50 75 100 ON power selector salt

Fig. 17

• EXTERNE BEDIENING [JP2] GEACTIVEERD

Wanneer de externe controller een waarde vaststelt hoger dan het ingestelde setpoint, wordt de productie automatisch afgekoppeld en begint de led "0%" van de productieschaal [1] met tussenpozen te knipperen.

6. ONDERHOUD

6.1. Onderhoud van de elektrolysecel

De cel moet aangepast worden onderhouden om een lange werkingsduur te verzekeren. Het zoutelektrolysesysteem beschikt over een automatisch reinigingssysteem voor de elektroden om te vermijden dat er zich kalkaanslag op vormt, want het is niet mogelijk te voorzien wanneer een reiniging van de elektroden nodig is. Als het echter toch noodzakelijk zou zijn om de binnenkant van de cel te reinigen, dient u als volgt te werk te gaan:

1. Koppel de voedingsbron (230 V AC) van het apparaat af.
2. Draai de sluitmoer los aan het uiteinde waar de elektroden met elkaar in contact komen en verwijder de elektrodenset.
3. Gebruik een verdunde zoutzuuroplossing (1 deel zuur in 10 delen water), waarin u de elektrodenset gedurende maximaal 10 minuten onderdompelt.
4. DE CEL OF DE ELEKTRODEN NOOIT KRASSEN OF SCHAVEN.

De elektroden van een zoutelektrolysesysteem bestaan uit plaatjes in titanium, gecoat met een laag edelmetalaaloxides. De elektrolyseprocessen die zich op het oppervlak voordoen, zorgen voor een geleidelijke slijtage; bijgevolg dient u rekening te houden met de volgende aspecten om de levensduur ervan te optimaliseren:

1. Ofschoon het hier gaat om ZELFREINIGENDE zoutelektrolysesystemen, kan een langer gebruik van het systeem bij pH-waarden van meer dan 7,6 in water met een verhoogde hardheid ertoe leiden dat er zich kalkaanslag ophoopt op het oppervlak van de elektroden. Deze kalkaanslag zorgt voor een geleidelijke verslechtering van de coating, waardoor de levensduur van de elektroden vermindert.
2. Ook het frequent reinigen/wassen van de elektroden (zoals eerder beschreven) zal de levensduur inkorten.
3. Wanneer het systeem langdurig wordt gebruikt bij saliniteitwaarden van minder dan 3 g/l, kunnen de elektroden voortijdig beschadigd raken.
4. Frequent gebruik van algenbestrijdingsmiddelen met een hoog kopergehalte kan precies leiden tot de vorming van een dergelijke aanslag op de elektroden, waardoor de coating geleidelijk aan beschadigd raakt. Bedenkt dat chloor het beste middel is ter bestrijding van algen.

7. PROBLEMEN / OPLOSSINGEN

Bij iedere actie die vereist is om mogelijke problemen in het apparaat op te lossen, moet altijd eerst de aansluiting met het elektriciteitsnet worden verbroken. Problemen die niet voorkomen in de onderstaande lijst, dienen opgelost te worden door een gekwalificeerd technicus.

PROBLEEM OPLOSSING
De productie-indicator geeft altijd “0” aan, ongeacht het geselecteerde productieniveau	De elektroden controleren.De verbindingen tussen de voedingsbron en de elektrolysecel controleren.De zoutconcentratie controleren.
De voedingsbron schakelt niet aan	Controleren of het systeem correct is aangesloten op 230 V/50-60 Hz in de schakelkast van het zwembad.De stand van de zekering in het onderste gedeelte van het apparaat controleren.
De vrije chloorniveaus in het water zijn te laag	Controleren of het systeem chloor produceert in de impulselementen.Controleren of de chemische parameters van het water (pH, gecombineerd chloor, isocyaanzuur) correct zijn.De filtertijd verhogen.Chloorstabilisator (cyaanzuur) toevoegen tot een niveau van 25 - 30 g/m^3 is bereikt.

ALGEMENE KENMERKEN:

ControlesysteemMicroprocessorMembraantoetsenbord metbedieningsdrukknoppen enindicator-leds voor de werkingBedieningsin-/uitgangen: 2ingangen van het typespanningsloos contact voor destatus automatische afdekking encontroller voor ORP/resterendchloor.Celuitgang: productiecontroleZoutbereik / Temperatuurbereik 3- 12 g/l / +15 - 40 °CZelfreinigingAutomatisch, viapolariteitsinversieWerktemperatuurvan 0°C tot +.50°CKoeling via natuurlijke convectieMateriaalVoedingsbronABSElektrolysecel en sondehouderTransparant methacrylaat

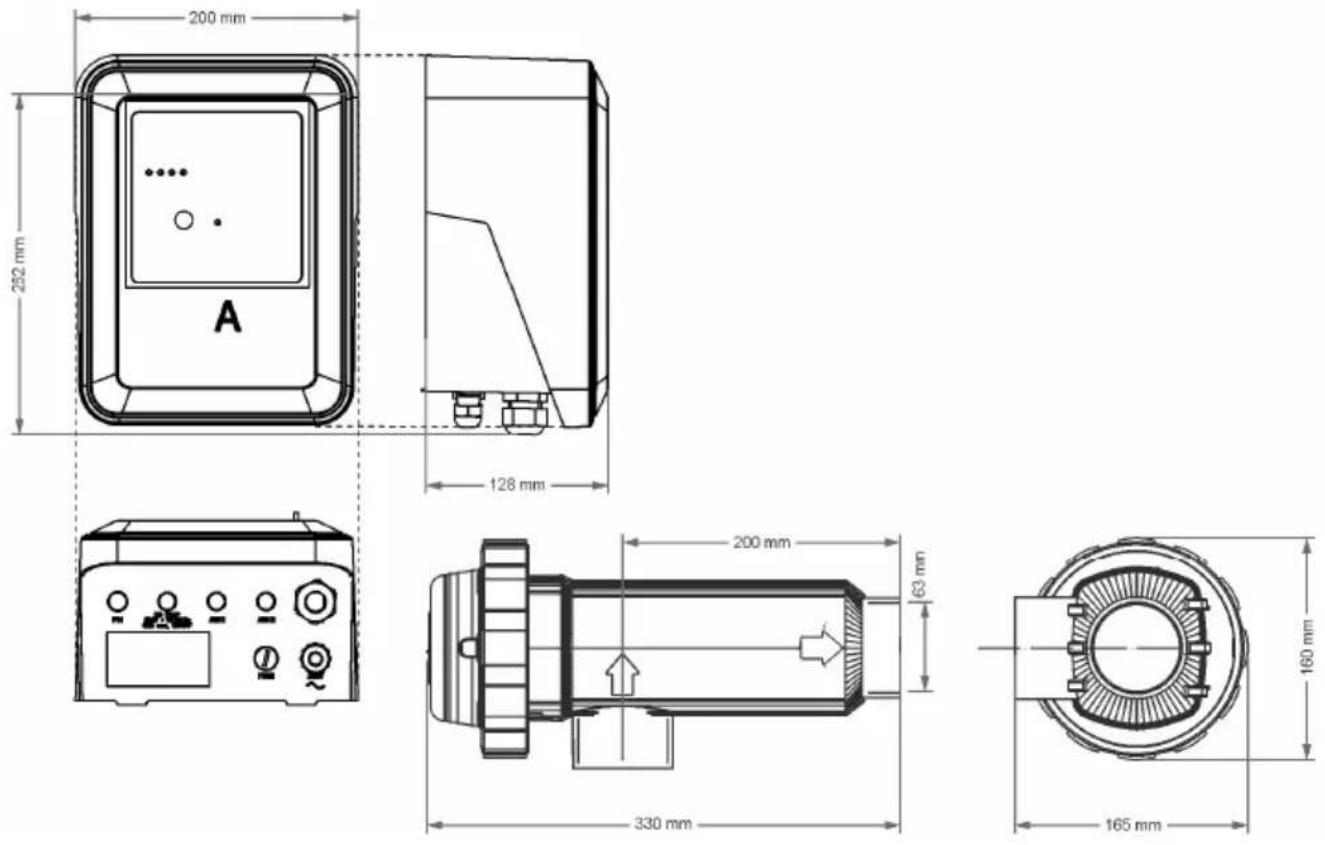

Afmetingen

9.1. ALGEMENE ASPECTEN

9.1.1. In overeenstemming met deze bepalingen garandeert de verkoper dat het product waarvoor deze garantie geldt, op het ogenblik van de levering geen conformiteitsgebreken vertoont.

9.1.2. De totale garantieperiode bedraagt 2 JAAR.

9.1.3. De garantieperiode loopt vanaf het ogenblik waarop het product aan de koper wordt geleverd. Voor de elektrode geldt een garantieperiode van 2 JAAR (of 3000 uren), zonder verlengingen. Voor de pH-sensoren geldt een garantieperiode van 6 MAANDEN, zonder verlengingen.

9.1.4. Indien er zich een probleem stelt met betrekking tot de conformiteit van het product en de koper laat dit tijdens de garantieperiode weten aan de verkoper, dan zal de verkoper het product voor eigen rekening moeten herstellen of vervangen, afhankelijk van wat hij opportuun vindt, tenzij dit onmogelijk of buiten proportie is.

9.1.5. Wanneer het product niet hersteld of vervangen kan worden, kan de koper een korting aanvragen in verhouding tot de prijs of, als het conformiteitsprobleem voldoende belangrijk is, de verbreking van de verkoopovereenkomst.

9.1.6. De onderdelen die krachtens deze garantie vervangen of hersteld zijn, zorgen niet voor een uitbreiding van de garantietermijn van het originele product, maar er geldt wel een eigen garantie voor deze onderdelen.

9.1.7. Deze garantie kan pas ingeroepen worden, nadat de koper de datum van aankoop en levering van het product heeft aangetoond met de nodige bewijsdocumenten.

9.1.8. Wanneer er meer dan zes maanden verlopen zijn sinds de levering van het product aan de koper en het aangehaalde conformiteitsprobleem met het product, zal de koper de oorsprong en het bestaan van het vermelde defect moeten aantonen.

9.1.9. Dit garantiecertificaat vormt geen beperking of vooroordeel met betrekking tot de consumentenrechten krachtens de bindende nationale normen.

9.2. BIJZONDERE VOORWAARDEN

9.2.1. Deze garantie is pas rechtsgeldig als de koper de aanwijzingen van de fabrikant vermeld in de documentatie bij het product strikt opvolgt, wanneer dat van toepassing blijkt volgens het gamma of het model van het product.

9.2.2. Wanneer een specifieke planning is opgesteld voor de vervanging, het onderhoud of de reiniging van bepaalde onderdelen of componenten van het product, zal de garantie enkel gelden als deze planning correct is gevolgd.

9.3. BEPERKINGEN

9.3.1. Deze garantie zal enkel gelden voor verkopen aan consumenten, waarbij men met "consument" iedere persoon bedoelt die het product aankoopt voor andere dan professionele doeleinden.

9.3.2. Er wordt geen garantie verleend voor normale slijtage die te wijten is aan het gebruik van het product, noch voor vervangbare of verbruikbare onderdelen, componenten en/of materialen (met uitzondering van de elektrode).

9.3.3. De garantie geldt niet voor gevallen waarbij het product: (i) foutief is gebruikt; (ii) gecontroleerd, hersteld, onderhouden of gebruikt is door niet daartoe gemachtigde personen; (iii) hersteld of onderhouden is met andere dan originele onderdelen en (iv) op een verkeerde manier is geïnstalleerd of in werking gesteld.

9.3.4. Wanneer het conformiteitsprobleem van het product het gevolg is van een verkeerde installatie of ingebruikstelling, zal deze garantie enkel kunnen worden aangesproken wanneer de bedoelde installatie of ingebruikstelling opgenomen was in een koopovereenkomst betreffende het product en gerealiseerd werd door de verkoper of op diens verantwoordelijkheid.

9.3.5. Schade aan of storingen in het product die het gevolg zijn van een van de volgende oorzaken:

Onaangepaste systeemprogrammering en/of kalibratie van de pH/ORP-sensoren door de gebruiker.
- Werking bij saliniteitswaarden van minder dan 3 g/l natriumchloride en/of temperaturen onder 15°C of boven 40°C.
- Werking bij een pH-waarde van meer dan 7,6.
- Explicit gebruik van niet-toegelaten chemicaliën.
○ Blootstelling aan corrosieve omgevingen en/of temperaturen onder 0°C of boven 50°C.

10. CE-VERKLARING VAN OVEREENSTEMMING

Het volgende assortiment zoutelektrolysesystemen is gecertificeerd voor het uiteindelijke gebruik in zwembaden:

Gecertificeerde producten:

SCG60 (MOD.12), SCG100 (MOD.21).

De bovengenoemde producten zijn in overeenstemming met de volgende CE- en standaardrichtlijnen:

○ Laagspanningsrichtlijn (LVD) 2014/35 / EU.
- Richtlijn elektromagnetische compatibiliteit (EMC) 2014/30 / EU.
○ RoHS-richtlijn 2011/65 / EC
