BLK 2.0 E - Schaar Fein - Gratis gebruiksaanwijzing en handleiding

Producttype	Draagbare knabbelschaar (elektrische schaar)
Merk	Fein
Model	BLK 2.0 E
Categorie	Elektrische schaar
Gebruik	Droog snijden van plaatmetaal (recht en gebogen) met door FEIN goedgekeurd gereedschap en accessoires
Opgenomen vermogen (P1)	350 W
Nuttig vermogen (P2)	210 W
Onbelast toerental (n₀)	500–1.000 min⁻¹
Max. dikte staal (400 N/mm²)	2,0 mm
Max. dikte staal (600 N/mm²)	1,5 mm
Max. dikte staal (800 N/mm²)	1,0 mm
Max. dikte aluminium (250 N/mm²)	2,5 mm
Insteekdiameter matrijs	18 mm
Gewicht (volgens EPTA-procedure 01)	1,8 kg
Geluidsdrukniveau (LpA)	89,9 dB(A) (onzekerheid 3 dB)
Geluidsvermogensniveau (LwA)	100,9 dB(A) (onzekerheid 3 dB)
Trillingsemissiewaarde (ah)	9,0 m/s² (onzekerheid 1,5 m/s²)
Dubbele isolatie	Ja (symbool □)
Hulphendel	Meegeleverd (moet verplicht worden gebruikt)
Herstellen van de pons	Mogelijk indien lengte ≥ 45 mm (matrijs niet herstelbaar)
Aanbevolen smering	Staal: snijpasta of snijolie; Aluminium: lampolie
Reinigen van ventilatieopeningen	Droge en olievrije perslucht, regelmatig
Garantie	Wettelijk + fabrieksgarantie FEIN
Geschikte materialen	Staal (tot 800 N/mm²), aluminium (tot 250 N/mm²), kunststoffen
Snijmodus	Droog (geen koelvloeistof gebruiken)

Veelgestelde vragen - BLK 2.0 E Fein

Hoe vervang ik de pons en de matrijs van de Fein BLK 2.0 E?

Koppel het gereedschap los. De onderdelen zijn toegankelijk na demontage van de matrijshouder. Raadpleeg de handleiding voor details. De referentienummers van de onderdelen staan in de technische specificaties.

Kan de pons worden geslepen?

Ja, voor het model BLK 2.0 E kan de pons worden geslepen zolang de lengte niet minder dan 45 mm wordt. De matrijs kan niet worden geslepen.

Welk smeermiddel gebruiken voor het snijden van staal?

Voor staal gebruikt u snijpasta of snijolie. Voor aluminium wordt lampolie aanbevolen.

Kunnen dikkere platen dan 2 mm worden gesneden?

Nee, de maximale dikte in staal 400 N/mm² is 2,0 mm. Voor sterker staal (600 of 800 N/mm²) zijn de maximale diktes respectievelijk 1,5 mm en 1,0 mm. Houd u aan deze grenzen om beschadiging van het gereedschap te voorkomen.

Hoe reinig ik mijn Fein knabbelschaar?

Blaas regelmatig droge en olievrije perslucht door de ventilatieopeningen. Reinig de onderdelen met een niet-metalen doek. Smeer de contactoppervlakken tussen de pons en de matrijshouder licht in.

Wat te doen als de snijsnelheid afneemt?

Een afname van de snijsnelheid duidt op slijtage van de pons en/of de matrijs. Controleer de staat van de snijgereedschappen en vervang ze indien nodig. Het opnieuw slijpen van de pons kan voldoende zijn.

Kan ik een snijmal gebruiken met de BLK 2.0 E?

Ja, leid de knabbelschaar langs de mal met de bovenste flens van de matrijshouder. De afstand tussen de mal en de snijkant is 2,5 mm. De mal moet minimaal 2 mm dik zijn en de totale dikte mal+werkstuk mag niet meer dan 5,5 mm zijn.

Welke bescherming dragen tijdens gebruik?

Draag verplicht oogbescherming (veiligheidsbril of gelaatsscherm), gehoorbescherming (helm of oordopjes) en een stofmasker afhankelijk van de materialen. Gebruik ook handschoenen en een schort indien nodig.

Kan ik het gereedschap aansluiten op een generator?

Ja, de BLK 2.0 E kan werken op een generator die voldoet aan ISO 8528, klasse G2, op voorwaarde dat de harmonische vervormingsfactor niet hoger is dan 10%.

Waar vind ik reserveonderdelen en accessoires?

De reserveonderdelen (pons, matrijs, enz.) zijn verkrijgbaar bij uw Fein-dealer of op de website van de fabrikant. De referentienummers staan in de gebruikershandleiding.

GEBRUIKSAANWIJZING BLK 2.0 E Fein

Vertaling van de oorspronkelijke gebruiksaanwijzing.

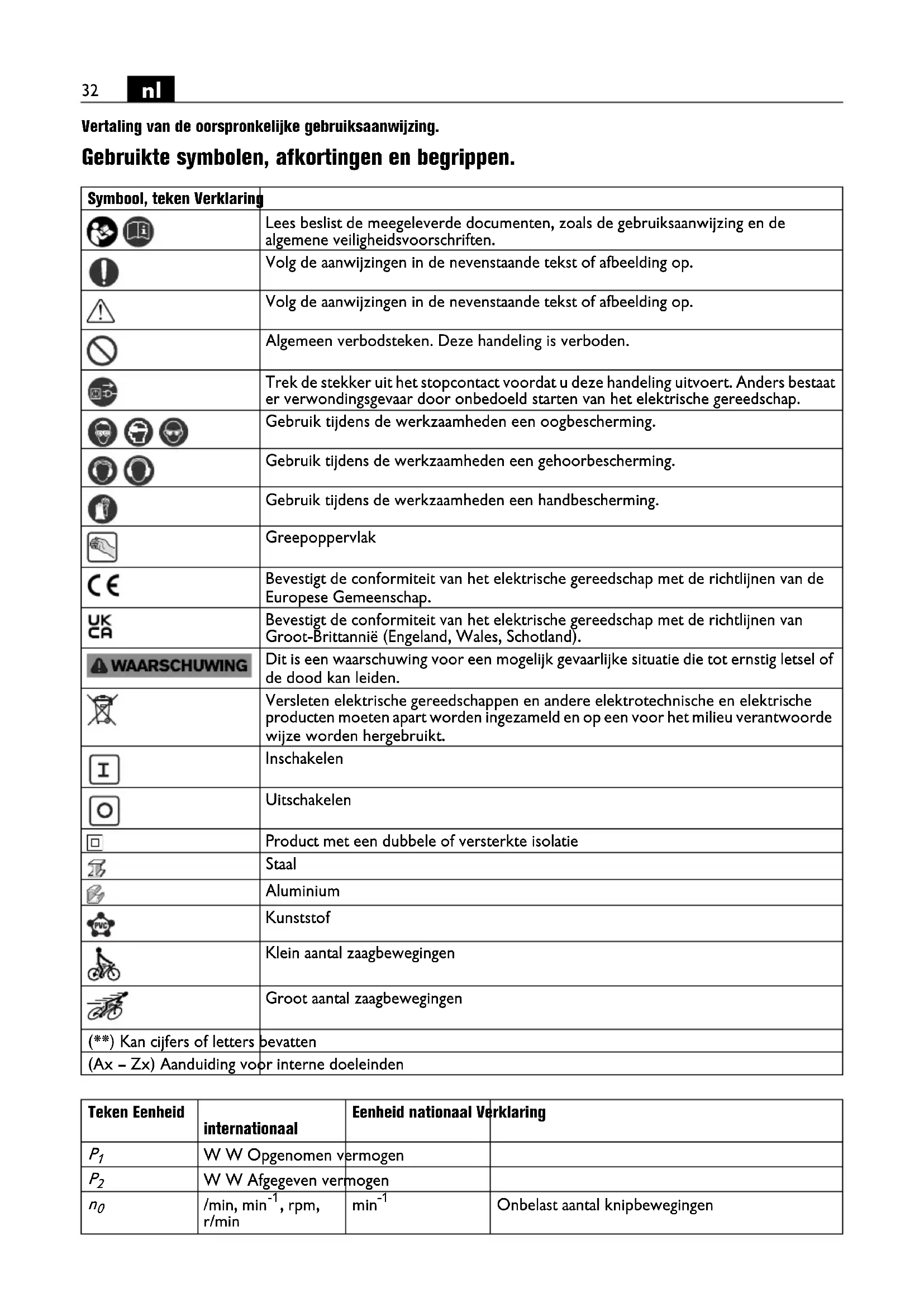

Gebruikte symbolen, afkortingen en begrippen.

Symbool, teken Verklaring
	Lees beslist de meegeleverde documenten, zoals de gebruiksaanwijzing en de algemene veiligheidsvoorschriften.
	Volg de aanwijzingen in de nevenstaande tekst of afbeelding op.
	Volg de aanwijzingen in de nevenstaande tekst of afbeelding op.
	Algemeen verbodsteken. Deze handeling is verboden.
	Trek de stekker uit het stopcontact voordat u deze handeling uitvoert. Anders bestaat er verwondingsgevaar door onbedoeld starten van het elektrische gereedschap.
	Gebruik tijdens de werkzaamheden een oogbescherming.
	Gebruik tijdens de werkzaamheden een gehoorbescherming.
[KCCS]	Gebruik tijdens de werkzaamheden een handbescherming.
	Greepoppervlak
	Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Gemeenschap.
[VAARSCHUWING]	Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van Groot-Brittannië (Engeland, Wales, Schotland).
	Dit is een waarschuwing voor een mogelijk gevaarlijke situatie die tot ernstig letsel of de dood kan leiden.
	Versleten elektrische gereedschappen en andere elektrotechnische en elektrische producten moeten apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.
[BCGX]	Inschakelen
	Uitschakelen
	Product met een dubbele of versterkte isolatie
	Staal
	Aluminium
	Kunststof
	Klein aantal zaagbewegingen
(**) Kan cijfers of letters bevatten
(Ax - Zx) Aanduiding voor interne doeleinden

Teken Eenheid	internationaal	Eenheid nationaal Verklaring
P_1	W W Opgenomen vermogen
P_2	W W Afgegeven vermogen
n_0	/min, min^-1 , rpm, r/min	min^-1	Onbelast aantal knipbewegingen
Teken	Eenheid internationaal	Eenheid nationaal	Verklaring
n_S	m/min m/min Knipsnelheid
UV V Meetspanning
fHz Hz Frequentie
M...	mm mm Maat, metrische schroefdraad
∅ mm mm Diameter van een rond deel
Fe 400	mm mm Max. materiaaldikte in staal tot 400 N/mm	2
Fe 600	mm mm Max. materiaaldikte in staal tot 600 N/mm	2
Fe 800	mm mm Max. materiaaldikte in staal tot 800 N/mm	2
AI 250	mm mm Max. materiaaldikte aluminium tot 250 N/mm	2
	mm mm Diameter van boorgat voor uitsparingen
	mm mm Min. inwendige bochtenradius
	kg kg Gewicht volgens EPTA-Procedure 01
L_pA	dB	dB	Geluidsdrukniveau
L_wA	dB	dB	Geluidsvermogenniveau
L_pCpeak	dB	dB	Piekgeluidsdrukniveau
K...			Onzekerheid
a	m/s2	m/s2	Trillingsemissiewaarde volgens EN 62841 (vectorsom van drie richtingen)
a_h	m/s2	m/s2	Trillingsemissiewaarde
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Basiseenheden en afgeleide eenheden uit het internationale eenhedenstelsel SI.

Voor uw veiligheid.

WAARSCHUWING

Lees alle veiligheidswaarschuwingen en alle voor-

schriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Gebruik dit elektrische gereedschap niet voordat u deze gebruiksaanwijzing en de meegeleverde

„Algemene veiligheidsvoorschriften“ (documentnummer 3 41 30 465 06 0) grondig heeft gelezen en volledig heeft begrepen. Bewaar deze documentatie voor later gebruik en geef ze mee wanneer u het elektrische gereedschap doorgeeft of verkoopt.

Neem ook de geldende nationale arbeidsveiligheidsregels in acht.

Bestemming van het elektrische gereedschap:

Handgevoerde knabbelschaar voor het snijden van metaalplaat, voor uitsparingen en nauwe bochten, met de door FEIN goedgekeurde inzetgereedschappen en toebehoren zonder toevoer van water in een tegen weersinvloeden beschermde omgeving.

BLK3.5/BLK5.0 (**) : Dit elektrische gereedschap is ook bedoeld voor gebruik aan wisselstroomgeneratoren met voldoende capaciteit die voldoen aan de norm ISO 8528, uitvoeringsklasse G2. Aan deze norm wordt in het bijzonder niet voldaan als de zogenaamde vervormingsfactor 10 % overschrijdt. In geval van twijfel dient u informatie over de door u gebruikte generator in te winnen.

Bijzondere veiligheidsvoorschriften.

Gebruik de bij het gereedschap geleverde extra handgrepen. Het verlies van de controle kan tot verwondingen leiden.

Draag persoonlijke beschermende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbescherming, oogbescherming of veiligheidsbril. Draag voor zover van toepassing een stofmasker, een gehoorbescherming, werkhandschoenen of een speciaal schort dat kleine slijp- en materiaaldeeltjes tegenhoudt. Uw ogen moeten worden beschermd tegen wegvliegende deeltjes die bij verschillende toepassingen ontstaan. Een stof- of adembeschermingsmasker moet het bij de toepassing ontstaande stof filteren. Als u lang wordt blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd.

Zet het werkstuk vast. Een in een spanvoorziening vastgezet werkstuk wordt steviger vastgehouden dan in uw hand.

Er mogen geen plaatjes of symbolen op het elektrische gereedschap worden geschroefd of geniet. Een beschadigde isolatie biedt geen bescherming tegen een elektrische schok. Gebruik stickers.

Gebruik geen toebehoren dat niet speciaal door de fabrikant van het elektrische gereedschap is ontwikkeld of vrijgegeven. Een veilig gebruik is niet alleen gegeven door het feit dat een toebehoren op uw elektrische gereedschap past.

Reinig de ventilatieopeningen van het elektrische gereedschap regelmatig met een niet-metalen gereedschap. De motorventilator zuigt stof in het machine-huis. Dit kan bij overmatige ophoping van metaalstof elektrische gevaren veroorzaken.

Controleer voor de ingebruikneming de netaansluitkabel en de netstekker op beschadigingen.

Advies: Gebruik het elektrische gereedschap altijd via een aardlekschakelaar met een uitschakelstroom van 30 mA of minder.

Hand- en armtrillingen

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 62841 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Deze is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representeert de hoofdzakelijke toepassingen van het elektrische gereedschap. Als echter het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen.

Leg extra veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces.

Bedieningsvoorschriften.

Beweeg het elektrische gereedschap alleen ingeschakeld naar het werkstuk.

Houd het elektrische gereedschap tijdens het knippen zo veel mogelijk haaks op het werkstukoppervlak.

Geleid het elektrische gereedschap gelijkmatig en licht duwend in de kniprichting. Te sterk duwen vermindert de levensduur van de inzetgereedschappen aanzienlijk. Knip geen metaalplaat op plaatsen waar de plaat gelast is. Knip geen metaalplaat in lagen die samen de maximale materiaaldikte overschrijden.

Ter verlenging van de levensduur van stempels en matrijzen wordt geadviseerd om langs de beoogde kniplijn een smeermiddel aan te brengen:

- voor het knippen van staalplaat: snijpasta of snijolie,

- voor het knippen van aluminium: petroleum.

Voor het uitknippen van een uitsparing moet er worden voorgeboord. Zie voor de diameter van het boorgat de „Technische gegevens”.

Schakel het elektrische gereedschap pas uit nadat u het uit het knipspoor heeft getrokken.

Het teken voor versleten stempels en matrijzen is een duidelijk toegenomen vereiste aandrukkracht en een geringe werksnelheid.

BLK1.3TE (\*\*)/BLK1.3CSE (\*\*)/BLK1.6E (\*\*)/

BLK1.6LE ( ^** ): Stempel en matrijs kunnen niet worden geslepen.

BLK2.0E (**)/BLK3.5 (**)/BLK5.0 (**): De stempel (niet de matrijs) kan worden geslepen als de lengte van de geslepen stempel minstens even groot is als de minimulengte van de matrijs.

Matrijs Minimumlengte van de stempel

BLK2.0E (**)/BLK3.5 (**): Bij het knippen volgens sjabloon wordt de sjabloon met het onderste cilindrische gedeelte van de stempelvoering afgetast. De afstand tussen sjabloon en feitelijke snijkant bedraagt 2,5 mm.

De sjabloon moet minstens 2 mm dik zijn. De totale dikte van sjabloon en werkstuk mag 5,5 mm niet overschrijden.

BLK1.6E (**): Voor het bewerken van diepgezoomde metaalplaat kan de als optie verkrijgbare profielset 160 worden gemonteerd. (zie pagina 14)

Onderhoud en klantenservice.

Onder extreme gebruiksomstandigheden kan bij het bewerken van metalen geleidend stof in het elektrische gereedschap terecht-

komen. Daardoor kan de veiligheidsisolatie van het elektrische gereedschap worden geschaad. Blaas regelmatig de binnenzijde van het elektrische gereedschap via de ventilatieopeningen met droge en olievrije perslucht schoon en sluit het gereedschap via een aardlekschakelaar aan.

Smeer de glijvlakken tussen matrijshouder en stempel licht in met vet.

Producten die met asbest in aanraking zijn gekomen, mogen niet voor reparatie worden afgegeven. Voer met asbest gecontamineerde producten af volgens de in uw land geldende voorschriften voor de afvoer van asbesthoudend afval.

Als de aansluitkabel van het elektrische gereedschap beschadigd is, moet deze worden vervangen door de fabrikant of zijn vertegenwoordiger.

De volgende delen kunt u indien nodig zelf vervangen: Inzetgereedschappen

Wettelijke garantie en fabrieksgarantie.

De wettelijke garantie op het product geldt overeenkomstig de wettelijke regelingen in het land waar het product wordt verkocht. Bovendien biedt FEIN garantie overeenkomstig de FEIN-fabrieksgarantieverklaring. Het is mogelijk dat bij het elektrische gereedschap slechts een deel van het in deze gebruiksaanwijzing beschreven en afgebeelde toebehoren wordt meegeleverd.

Conformiteitsverklaring.

De CE-verklaring geldt alleen voor landen van de Europese Unie en de EFTA (European Free Trade Association) en alleen voor producten die bestemd zijn voor de EU- of EFTA-markt. Zodra het product op de EU-markt is gebracht, verliest het UKCA-teken zijn geldigheid.

De UKCA-verklaring geldt alleen voor de Britse markt (Engeland, Wales en Schotland) en alleen voor producten die voor de Britse markt bestemd zijn. Zodra het product op de Britse markt is gebracht, verliest het CE- teken zijn geldigheid.

De firma FEIN verklaart als alleen verantwoordelijke dat dit product overeenstemt met de geldende bepalingen die op de laatste pagina van deze gebruiksaanwijzing vermeld staan.

Technische documentatie bij: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Milieubescherming en afvoer van afval.

Voer verpakkingen, versleten elektrische gereedschappen en toebehoren op een voor het milieu verantwoorde wijze af.
