BLK 2.0 E - Sakset Fein - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kannettava leikkuri (sähkösakset)
Merkki	Fein
Malli	BLK 2.0 E
Kategoria	Sähkösakset
Käyttö	Levyjen kuivaleikkaus (suora ja kaareva) FEINin hyväksymillä työkaluilla ja lisävarusteilla
Ottoteho (P1)	350 W
Antoteho (P2)	210 W
Tyhjäkäynti-iskuluku (n₀)	500–1 000 min⁻¹
Maks. teräksen paksuus (400 N/mm²)	2,0 mm
Maks. teräksen paksuus (600 N/mm²)	1,5 mm
Maks. teräksen paksuus (800 N/mm²)	1,0 mm
Maks. alumiinin paksuus (250 N/mm²)	2,5 mm
Meistin kiinnityshalkaisija	18 mm
Paino (EPTA-menettely 01)	1,8 kg
Äänenpainetaso (LpA)	89,9 dB(A) (epävarmuus 3 dB)
Äänitehotaso (LwA)	100,9 dB(A) (epävarmuus 3 dB)
Tärinäpäästöarvo (ah)	9,0 m/s² (epävarmuus 1,5 m/s²)
Kaksoiseristys	Kyllä (symboli □)
Apukahva	Mukana (on käytettävä ehdottomasti)
Iskun teroitus	Mahdollista, jos pituus ≥ 45 mm (meistiä ei voi teroittaa)
Suositeltu voitelu	Teräs: leikkuutahna tai -öljy; Alumiini: petroli
Tuulettusaukkojen puhdistus	Kuiva ja öljytön paineilma, säännöllisesti
Takuu	Lakisääteinen + FEINin valmistajatakuu
Yhteensopivat materiaalit	Teräs (jopa 800 N/mm²), alumiini (jopa 250 N/mm²), muovimateriaalit
Leikkaustapa	Kuiva (älä käytä jäähdytysnestettä)

Usein kysytyt kysymykset - BLK 2.0 E Fein

Kuinka vaihtaa Fein BLK 2.0 E:n isku ja meistit?

Irrota työkalu verkkovirrasta. Osat ovat saatavilla meistinpitimen purkamisen jälkeen. Katso yksityiskohdat käyttöohjeesta. Osien viitenumerot on ilmoitettu teknisissä tiedoissa.

Voiko iskun teroittaa?

Kyllä, mallissa BLK 2.0 E isku voidaan teroittaa, kunhan sen pituus ei ole alle 45 mm. Meistiä ei voi teroittaa.

Mitä voiteluainetta käyttää teräksen leikkaamiseen?

Teräkselle käytä leikkuutahnaa tai -öljyä. Alumiinille suositellaan petrolia.

Voiko leikata paksumpia levyjä kuin 2 mm?

Ei, suurin paksuus teräkselle 400 N/mm² on 2,0 mm. Lujemmille teräksille (600 tai 800 N/mm²) suurimmat paksuudet ovat vastaavasti 1,5 mm ja 1,0 mm. Noudata näitä rajoja välttääksesi työkalun vaurioituminen.

Kuinka puhdistan Fein-leikkurini?

Puhalla säännöllisesti kuivaa ja öljytöntä paineilmaa tuuletusaukkojen läpi. Puhdista osat ei-metallisella liinalla. Voitele kevyesti iskun ja meistinpitimen väliset kosketuspinnat.

Mitä tehdä, jos leikkausnopeus laskee?

Leikkausnopeuden lasku viittaa iskun ja/tai meistin kulumiseen. Tarkista leikkuutyökalujen kunto ja vaihda ne tarvittaessa. Iskun teroitus voi riittää.

Voinko käyttää leikkausjigiä BLK 2.0 E:n kanssa?

Kyllä, ohjaa leikkuria jigiä vasten meistinpitimen yläkauluksella. Etäisyys jigin ja leikatun reunan välillä on 2,5 mm. Jigin on oltava vähintään 2 mm paksu, ja jigin+työkappaleen kokonaispaksuus ei saa ylittää 5,5 mm.

Mitä suojavarusteita käyttää käytön aikana?

Käytä ehdottomasti silmiensuojaimia (suojalasit tai kasvosuojus), kuulosuojaimia (kuulokkeet tai korvatulpat) ja pölynsuojainta materiaalien mukaan. Käytä myös käsineitä ja esiliinaa tarvittaessa.

Voinko kytkeä työkalun generaattoriin?

Kyllä, BLK 2.0 E voi toimia generaattorilla, joka täyttää standardin ISO 8528, luokka G2, edellyttäen, että harmoninen kokonaissärökerroin ei ylitä 10 %.

Mistä löydän varaosat ja lisävarusteet?

Varaosat (isku, meistit jne.) ovat saatavilla Fein-jälleenmyyjältä tai valmistajan verkkosivuilta. Viitenumerot on lueteltu käyttöohjeessa.

KÄYTTÖOHJE BLK 2.0 E Fein

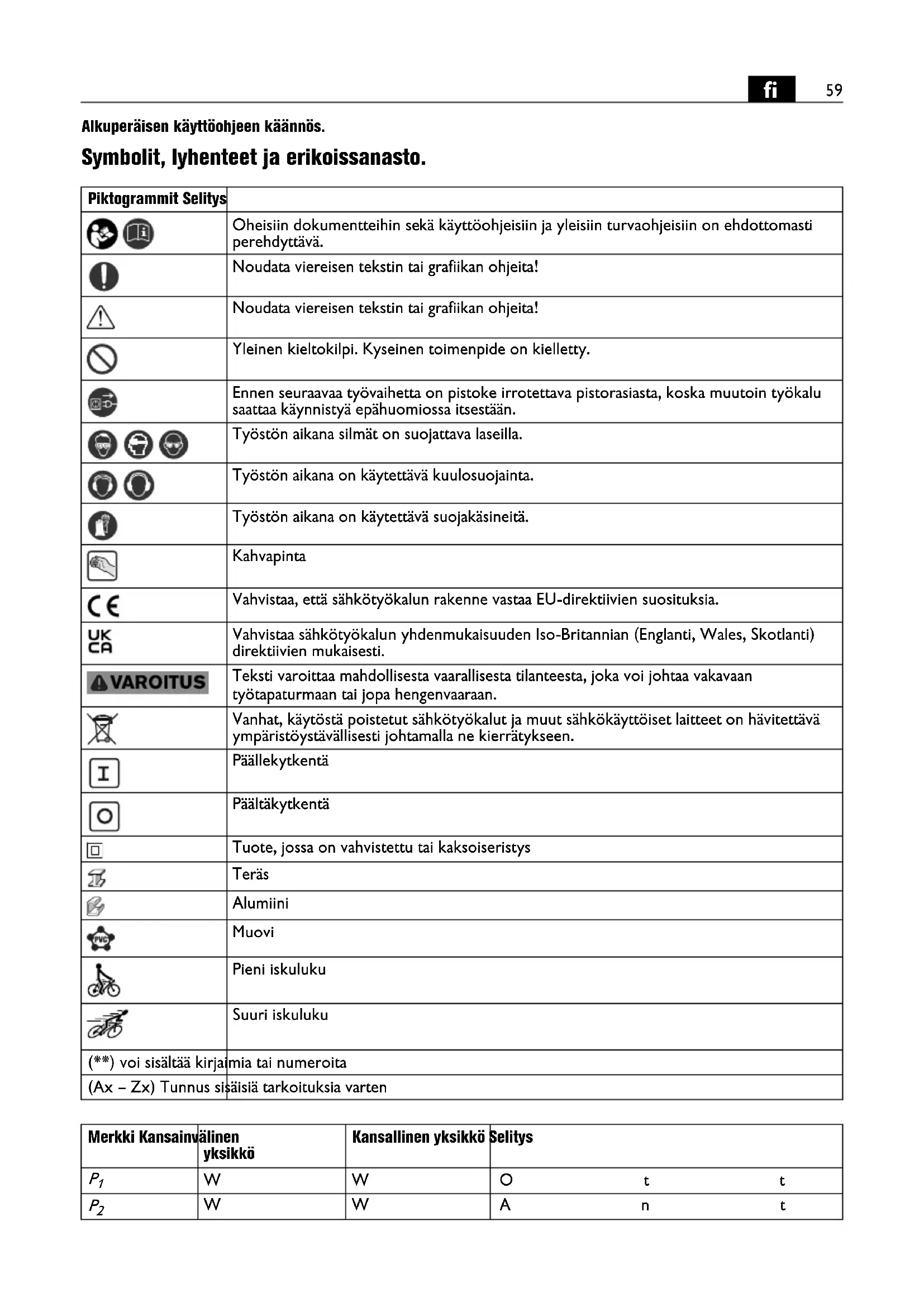

Alkuperäisen käyttöohjeen käännös.

Symbolit, lyhenteet ja erikoissanasto.

Piktogrammit Selitys
	Oheisiin dokumentteihin sekä käyttöohjeisiin ja yleisiin turvaohjeisiin on ehdottomasti perehdyttävä.
	Noudata viereisen tekstin tai grafiikan ohjeita!
	Noudata viereisen tekstin tai grafiikan ohjeita!
	Yleinen kieltokilpi. Kyseinen toimenpide on kielletty.
	Ennen seuraavaa työvaihetta on pistoke irrotettava pistorasiasta, koska muutoin työkalu saattaa käynnistyä epähuomiossa itsestään.
	Työstön aikana silmät on suojattava laseilla.
	Työstön aikana on käytettävä kuulosuojainta.
	Työstön aikana on käytettävä suojakäsineitä.
	Kahvapinta
	Vahvistaa, että sähkötyökalun rakenne vastaa EU-direktiivien suosituksia.
	Vahvistaa sähkötyökalun yhdenmukaisuuden Iso-Britannian (Englanti, Wales, Skotlanti) direktiivien mukaisesti.
[HABZ]	Teksti varoittaa mahdollisesta vaarallisesta tilanteesta, joka voi johtaa vakavaan työtapaturmaan tai jopa hengenvaaraan.
[TBXA]	Vanhat, käytöstä poistetut sähkötyökalut ja muut sähkökäyttöiset laitteet on hävitettävä ympäristöystävällisesti johtamalla ne kierrätykseen.
[WBXG]	Päällekytkentä
	Päältäkytkentä
[wezd]	Tuote, jossa on vahvistettu tai kaksoiseristys
[CCBD]	Teräs
[HCW]	Alumiini
	Muovi
	Pieni iskuluku
	Suuri iskuluku
(**) voi sisältää kirjaimia tai numeroita
(Ax - Zx) Tunnus sisäisiä tarkoituksia varten

Merkki Kansainvälinen yksikkö		Kansallinen yksikkö Selitys
P_1	W	W	O t t
P_2	W	W	A n t
Merkki	Kansainvälinen yksikkö	Kansallinen yksikkö	Selitys
n_0	/min, min ^-1 , rpm, r/min	min ^-1	Tyhjäkäyntinopeus
n_S	m/min m/min Leikku	unopeus
UV V Nimellisjännite
fHz Hz Taajuus
M...	mm mm Mitta, metrinen kierre
∅ mm mm Pyöreän kappaleen läpimitta
Fe 400	mm mm Sall. työkappaleen paksuus, teräs		kork.400 N/mm ^2
Fe 600	mm mm Sall. työkappaleen paksuus: teräs		kork.600 N/mm ^2
Fe 800	mm mm Sall. työkappaleen paksuus: teräs		kork.800 N/mm ^2
Al 250	mm mm Sall. työkappaleen paksuus, alumiini kork.250 N/mm ^2
	mm mm Alkureiän halkaisija sisäpuolisiin leikkauksiin
	mm mm Kaarroksen sisäsäde vähintään
	kg kg Paino vastaa EPTA-Procedure 01-tietoja
L_pA	dB	dB	Äänen painetaso
L_wA	dB	dB	Äänitaso
L_pCpeak	dB	dB	Äänen painetason huippuarvo
K...			Epävarmuustekijä
a	m/s ^2	m/s ^2	Tärinäarvo vastaa standardia EN 62841 (vektorisumma, kolmiulotteinen)
a_h	m/s ^2	m/s ^2	Värähtelytasoarvo
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2	Kansainväliseen SI-järjestelmään sisältyvät perusyksiköt ja sen johdannaisyksiköt.

Työturvallisuus.

VAROITUS

Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden laimin-

lyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.

Sähkötyökalun saa ottaa käyttöön vasta sitten, kun ensin on perehdytty käyttöohjeeseen sekä oheisiin yleisiin turvaohjeisiin (julkaisunumero

3 41 30 465 06 0) niin, että niissä annetut ohjeet tulevat ymmärretyiksi. Säilytä kyseiset dokumentit vastaisuuden varalta ja anna ne mukaan, mikäli laite luovutetaan toisen käyttöön tai myydään eteenpäin.

Niiden ohella on noudatettava voimassa olevia lakisää-teisiä työturvallisuusmääräyksiä.

Sähkötyökalun käyttökohteet:

käsivarainen nakertaja metallilevyjen sekä aukko- ja kuvioleikkaukseen säältä suojatuissa tiloissa. Koneessa saa käyttää ainoastaan FEIN:in hyväksymiä työkaluja ja lisätarvikkeita ilman vesijäähdytystä.

BLK3.5/BLK5.0 (**): Tämä sähkötyökalu soveltuu myös käytettäväksi yhdessä teholtaan riittävän vaihtovirtageneraattorin kanssa, joka vastaa standardia ISO 8528, rakenneluokka G2. Ko. standardin vaatimuksia ei täytetä, mikäli nk. särökerroin on yli 10 %. Epäselvissä tapauksissa on hyvä ottaa selvää käytetyn generaattorin ominaisuuksista.

Erityiset varotoimenpiteet.

Käytä laitteen mukana toimitettuja lisäkahvoja. Jos laite luiskahtaa otteesta, seurauksena voi olla tapaturma.

Muista henkilökohtaiset suojavarusteet. Käytä työstötilanteesta riippuen kasvosuojainta, silmäsuojainta tai suojalaseja. Jos mahdollista, käytä pölysuojainta, kuulosuojainta, suojakäsineitä tai erikoisvaatetusta, joka antaa suojan ilmaan sinkoilevilta hioma- ja materiaali-

hiukkasilta. Varsinkin silmät on suojattava eri työstötavoilla ilmaan sinkoilevilta hiukkasilta. Pöly- ja hengityssuojainten täytyy pystyä suodattamaan työstössä syntyvä pöly. Pitkäaikainen altistuminen melulle saattaa heikentää kuuloa.

Varmista työkappaleen asento. Kun työkappale kiinnitetään sopivaan työpenkkiin, sitä on parempi käsitellä kuin käsin kiinni pidettäessä.

Sähkötyökaluun ei saa kiinnittää kilpiä tms. poraamalla tai niittaamalla. Jos koneen eristystä vioitetaan, seu- rauksena voi olla sähköiskun vaara. Suositamme tarra- kiinnitteisiä kilpiä.

Käytä ainoastaan lisävarusteita, jotka ovat joko sähkötyökalun valmistajan alkuperäisosia tai muutoin valmistajan hyväksymiä. Vaikka jokin vierasvalmisteinen lisävaruste sopisikin sähkökoneeseen, se ei välttämättä ole turvallinen käyttää.

Työkalun ilmanottoaukot on puhdistettava säännöllisesti sopivin apuvälinein (metallisia työkaluja ei saa käyttää). Puhallin imee pölyä moottorin rungon sisään. Jos metallipitoista pölyä pääsee kerääntymään liikaa, siitä koituu sähköiskun vaara.

Tarkasta liitäntäjohdon ja pistokkeen kunto, ennen kuin otat koneen käyttöön.

Suositus: Käytä sähkökoneen kanssa aina vikavirtasuo-jakytkintä (PRCD-K), jonka nimellistoimintavirta on 30 mA tai sitä pienempi.

Käsiin ja käsivarsiin kohdistuva tärinä

Tässä ohjeessa ilmoitettu tärinätaso on mitattu standardin EN 62841 mukaista mittausmenetelmää noudattaen ja sitä voidaan soveltaa verrattaessa sähkötyökalujen arvoja keskenään. Arvoa voidaan soveltaa myös arvioitaessa alustavasti värinästä aiheutuvaa kuormitusta. Ilmoitettu tärinätaso vastaa sähkötyökalun pääasiallisia käyttösovelluksia. Mikäli sähkötyökalua käytetään muihin tarkoituksiin tai siinä käytetään muita lisätarvikkeita tai mikäli työkalun huolto on puutteellinen, tärinätaso saattaa poiketa tässä ilmoitetusta. Siinä tapauksessa tärinätaso voi nousta selvästi koko työkohteessa. Tärinätason tarkan arvioinnin kannalta on tärkeää ottaa huomioon myös ne ajat, jolloin sähkötyökalu on kytketty pois päältä sekä ajat, jolloin työkalu on käynnissä, mutta sillä ei työstetä materiaalia. Siinä tapauksessa tärinätaso voi nousta selvästi koko työkohteessa. Jotta koneen käyttäjä välttyisi tärinän aiheuttamilta haitoilta, on hyvä sopia ylimääräisistä turvajärjestelyistä, esim. laatia ohjeet sähkökoneen ja sen työkalujen huollosta, työvaiheiden organisoinnista ja työturvallisuudesta.

Työstöohjeita.

Kytke koneeseen virta ennen kuin viet sen työ-kappaletta vasten.

Pidä työkalua leikkauksen aikana aina pystysuorassa työkappaleen pintaan nähden, mikäli mahdollista. Liikuta konetta tasaisesti ja samalla kevyesti painaen leikkaussuuntaan. Paine leikkaussuuntaan ei kuitenkaan saa olla liian voimakas, se kuluttaa työkalua huomattavasti.

Peltilevyjä ei pidä leikata saumakohdista. Jos peltilevyt kerrostetaan päällekkäin, niiden kokonaispaksuus ei saa ylittää sallittua työkappaleen paksuutta.

Pistin ja tyyny kestävät käytössä pitempään, kun suunniteltu leikkauskohta käsitellään voiteluaineella:

• Teräspeltilevyä leikattaessa: käytä leikkaustahnaa tai -öljyä,
• Alumiinipeltiä leikattaessa: käytä valopetrolia.

Sisäpuolisen aukon leikkaus vaatii alkureiän, läpimitan voi katsoa kohdasta "Tekniset tiedot". Nosta työkalu irti leikkauskohdasta, ennen kuin katkaiset koneesta virran. Jos voimaa tarvitaan normaalia enemmän ja työstö on siitä huolimatta hitaampaa, se on merkki pistimen ja tyyyn kulumisesta.

BLK1.3TE (**)/BLK1.3CSE (**)/BLK1.6E (**)/

BLK1.6LE ( ^** ): Pistintä ja tyynyä ei voida jälkihioa.

BLK2.0E (**)/BLK3.5 (**)/BLK5.0 (**): Pistin (ei tyynyä) voidaan terottaa sillä ehdolla, että sen pituus hiomisen jälkeen ei ole alle tyynyn vähimmäispituuden.

Tyyny Pistimen vähimmäispituus
BLK2.0E (**):
3 13 09 040 00 2 45 mm
BLK3.5 (**):
3 13 09 093 00 3 51,5 mm
3 13 09 094 00 1 51,5 mm
BLK5.0 (**):
3 13 09 109 00 2 58,8 mm
3 13 09 107 00 0 56,6 mm
3 13 09 108 00 8 54,5 mm

BLK2.0E (**)/BLK3.5 (**): Mallinetta apuna käytettäessä pistinohjaimen alempi sylinterimäinen osa viedään kiinni mallineeseen. Mallineen ja varsinaisen leikkaus-reunan välyksen mitta on 2,5 mm.

Mallineen tulisi olla vähintään 2 mm vahvuinen ja mallineen ja työkappaleen yhteisvahvuus ei saa olla yli 5,5 mm.

BLK1.6E (**): Kun työstetään profiilipeltiä, jonka profiilisyvyys on suuri, avuksi voi ottaa lisävarusteena myytävän profiilintyöstösarjan 160. (ks. sivu 14)

Kunnossapito, huolto.

Epäedullisissa käyttöolosuhteissa voi koneen sisään kertyä suuri määrä sähköä johtavaa metallipölyä. Se voi olla haitaksi sähkötyöka-

lun suojaeristykselle. Työkalu on hyvä puhdistaa sisäpuolelta tarpeeksi usein puhaltamalla ilmanvaihtoaukkojen kautta sisään kuivaa ja öljytöntä paineilmaa. Lisäksi koneen liitännässä voi käyttää vikavirtasuojakytkintä (FI).

Rasvaa tyynypitimen ja pistimen väliset liukupinnat ohuelti.

Tuotteita, jotka ovat olleet kosketuksessa asbestiin, ei saa lähettää korjattaviksi. Huolehdi asbestilla saastuneista tuotteista maan voimassaolevien asbestipitoisen jätteen hävittämisestä koskevien määräysten mukaisesti.

Jos sähkötyökalun liitäntäjohto on vaurioitunut, tulee valmistajan tai hänen edustajansa vaihtaa se uuteen.

Seuraavat osat voi tarvittaessa vaihtaa itse: Lisätarvikkeet

Takuu.

Tuotteeseen pätee takuu, joka vaaditaan sen tuonti-maassa. Sen ohella pätee FEINin takuuehdoissa määrittämä valmistajakohtainen takuu.

Kaikki tässä käyttöohjeessa mainitut tai kuvissa esitetyt lisätarvikkeet eivät välttämättä kuulu sähkötyökalun toi- mitussisältöön.

EU-vastaavuus.

CE-tiedonanto koskee vain Euroopan unionin ja EFTAn (European Free Trade Association) maita ja vain EU- ja EFTA-markkinoille tarkoitettuja tuotteita. Tuotteen EU-markkinoille liikkeeseenlaskemisen jälkeen UKCAMerkinä menettää voimassaolonsa.

UKCA-tiedonanto koskee vain brittimarkkinoita (Englanti, Wales ja Skotlanti) ja brittimarkkinoille tarkoitettuja tuotteita. Tuotteen brittimarkkinoille liikkeeseenlaskemisen jälkeen CE-merkinä menettää voimassaolonsa.

Tmi. FEIN vakuuttaa ja vastaa yksin siitä, että tämä tuote on käyttöohjeen viimeisellä sivulla mainittujen määräysten ja standardien mukainen.

Teknisen dokumentaation laatinut: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Ympäristönsuojelu, jätehuolto.

Pakkausmateriaalit, käytöstä poistetut sähkötyökalut sekä lisävarusteet on johdettava kierrätykseen.
