| Rodzaj produktu | Przenośna grzyzarka (nożyce elektryczne) |
| Marka | Fein |
| Model | BLK 2.0 E |
| Kategoria | Para nożyc elektrycznych |
| Zastosowanie | Cięcie na sucho blach (proste i krzywoliniowe) z dopuszczonymi narzędziami i akcesoriami FEIN |
| Moc pobierana (P1) | 350 W |
| Moc użyteczna (P2) | 210 W |
| Liczba skoków jałowych (n₀) | 500–1 000 min⁻¹ |
| Maks. grubość stali (400 N/mm²) | 2,0 mm |
| Maks. grubość stali (600 N/mm²) | 1,5 mm |
| Maks. grubość stali (800 N/mm²) | 1,0 mm |
| Maks. grubość aluminium (250 N/mm²) | 2,5 mm |
| Średnica wkładu matrycy | 18 mm |
| Waga (wg EPTA-Procedure 01) | 1,8 kg |
| Poziom ciśnienia akustycznego (LpA) | 89,9 dB(A) (niepewność 3 dB) |
| Poziom mocy akustycznej (LwA) | 100,9 dB(A) (niepewność 3 dB) |
| Wartość emisji drgań (ah) | 9,0 m/s² (niepewność 1,5 m/s²) |
| Podwójna izolacja | Tak (symbol □) |
| Uchwyt pomocniczy | Dostarczany (obowiązkowo używać) |
| Przeszlifowanie stempla | Możliwe, jeśli długość ≥ 45 mm (matrycy nie można przeszlifować) |
| Zalecane smarowanie | Stal: pasta lub olej do cięcia; Aluminium: nafta lampowa |
| Czyszczenie otworów wentylacyjnych | Suche, bezolejowe sprężone powietrze, regularnie |
| Gwarancja | Ustawowa + gwarancja producenta FEIN |
| Kompatybilne materiały | Stal (do 800 N/mm²), aluminium (do 250 N/mm²), tworzywa sztuczne |
| Tryb cięcia | Na sucho (nie używać płynu chłodzącego) |
Często zadawane pytania - BLK 2.0 E Fein
Pytania użytkowników dotyczące BLK 2.0 E Fein
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Nożyczki w formacie PDF za darmo! Znajdź swoją instrukcję BLK 2.0 E - Fein i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. BLK 2.0 E marki Fein.

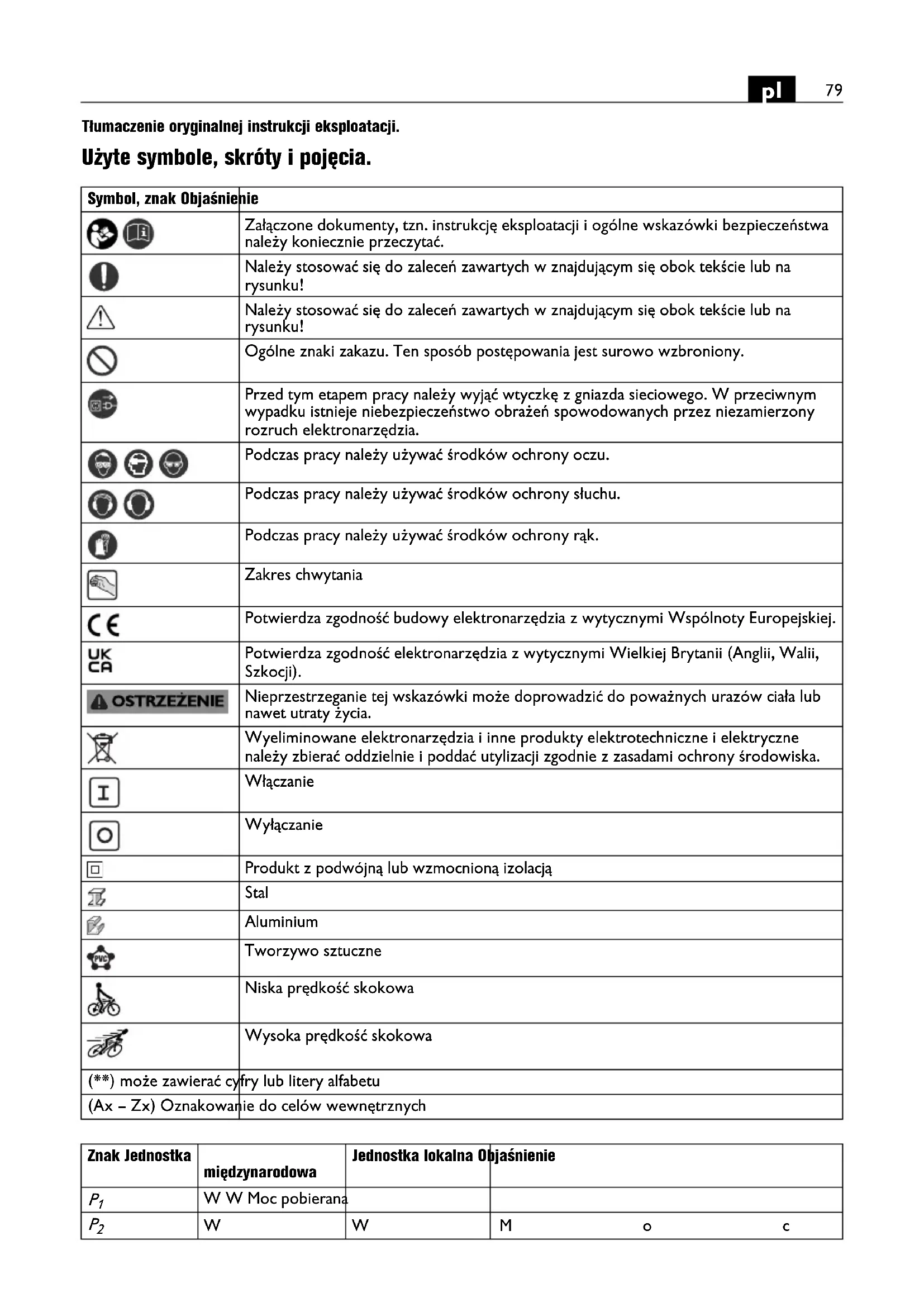

INSTRUKCJA OBSŁUGI BLK 2.0 E Fein
Tłumaczenie oryginalnej instrukcji eksploatacji.
Użyte symbole, skróty i pojęcia.
| Symbol, znak Objasnienie | |
 | Załączone dokumenty, tzn. instrukcję eksploatacji i ogólne wskazówki bezpieczeństwa należy koniecznie przeczytać. |
 | Należy stosować się do zaleceń zawartych w znajdującym się obok tekście lub na rysunku! |
 | Należy stosować się do zaleceń zawartych w znajdującym się obok tekście lub na rysunku! |
 | Ogólne znaki zakazu. Ten sposób postępowania jest surowo wzbroniony. |
 | Przed tym etapem pracy należy wyjąć wtyczkę z gniazda sieciowego. W przeciwnym wypadku istnieje niebezpieczeństwo obrażeń spowodowanych przez niezamierzony rozruch elektronarzędzia. |
 | Podczas pracy należy używać środków ochrony oczu. |
 | Podczas pracy należy używać środków ochrony słuchu. |
 | Podczas pracy należy używać środków ochrony rąk. |
 | Zakres chwytania |
 | Potwierdza zgodność budowy elektronarzędzia z wytycznymi Wspólnoty Europejskiej. |
 | Potwierdza zgodność elektronarzędzia z wytycznymi Wielkiej Brytanii (Anglii, Walii, Szkocji). |
 | Nieprzestrzeganie tej wskazówki może doprowadzić do poważnych urazów ciała lub nawet utraty życia. |
| [TC80] | Wyeliminowane elektronarzędzia i inne produkty elektrotechniczne i elektryczne należy zbierać oddzielnie i poddać utylizacji zgodnie z zasadami ochrony środowiska. |
 | Włączanie |
 | Wyłączanie |
| ### | Produkt z podwójną lub wzmocnioną izolacją |
| ### | Stal |
| ### | Aluminium |
 | Tworzywo sztuczne |
 | Niska prędkość skokowa |
 | Wysoka prędkość skokowa |
| Znak Jednostka | międzynarodowa | Jednostka lokalna Objąśnienie | |
| P_1 | W W Moc pobierana | ||
| P_2 | W | W | M o c |
| Znak | Jednostka międzynarodowa | Jednostka lokalna | Objaśnienie |
| n_0 | /min, min ^-1 , rpm, r/min | /min Częstotliwość skoku na biegu jałowym | |
| n_S | m/min m/min Prędkość cięcia | ||
| UV | V | N | a p i |
| fHz Hz Częstotliwość | |||
| M... | mm mm Miara, gwint metryczny | ||
| ∅ mm mm Średnica okrągłego elementu | |||
| Fe 400 | mm mm maks. grubość materiału w stali do | 400 N/mm | 2 |
| Fe 600 | mm mm maks. grubość materiału w stali do | 600 N/mm | 2 |
| Fe 800 | mm mm maks. grubość materiału w stali do | 800 N/mm | 2 |
| Al 250 | mm mm maks. grubość materiału w aluminium do 250 N/mm ^2 | ||
| mm mm Średnica otworu prowadzącego do wykonywania wycięć | |||
| mm mm Wewnętrzny promień skrętu, min. | |||
| kg kg Ciężar zgodny z EPTA-Procedure 01 (= z metodą Europejskiej Parlamentarnej Weryfikacji Technologii) | |||
| L_pA | dB | dB | Poziom hałasu |
| L_wA | dB | dB | Poziom mocy akustycznej |
| L_pCpeak | dB | dB | Szczytowy poziom emisji ciśnienia akustycznego |
| K... | Niepewność | ||
| a | m/s ^2 | m/s ^2 | Wartości łączne drgań (suma wektorowa z trzech kierunków) oznaczone zgodnie z EN 62841 |
| a_h | m/s ^2 | m/s ^2 | Wartość emisji drgań |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Jednostki podstawowe i jednostki pochodne wg Międzynarodowego Układu Jednostek Miar SI. | |
Dla własnego bezpieczeństwa.
OSTRZEŻENIE
Należy przeczytać wszystkie wskazówki i przepisy. Błędy w
przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.
Należy starannie przechowywać wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego zastosowania.
Nie należy używać elektronarzędzia przed uważnym przeczytaniem i zrozumieniem
niniejszej instrukcji eksploatacji, jak również załączonych „Ogólnych wskazówek bezpieczeństwa“ (numer 3 41 30 465 06 0). Dokumenty te należy zachować do dalszych zastosowań i przekazać je oddając lub sprzedając elektronarzędzie.
Należy przestrzegać również odpowiednich przepisów krajowych w zakresie bezpieczeństwa elektrycznego i higieny pracy.
Przeznaczenie elektronarzędzia:
ręcznie prowadzona wycinarka, przeznaczona do cięcia blachy, wycinania otworów oraz cięcia ostrych kątów, w miejscach osłoniętych przed działaniem czynników atmosferycznych, bez użycia wody i przy zastosowaniu atestowanych przez firmę FEIN narzędzi roboczych i osprzętu.
BLK3.5/BLK5.0 (**): Niniejsze elektronarzędzie przewidziane jest również do pracy z generatorami prądu zmiennego o wystarczającej mocy, odpowiadającymi normie ISO 8528, klasy G2. Norma ta uważana jest za przekroczoną, w szczególności wówczas, gdy tak zwany współczynnik zniekształceń harmonicznych przekracza 10 %. W razie zaistnienia wątpliwości należy zasięgnąć informacji na temat stosowanego generatora.
Szczególne przepisy bezpieczeństwa.
Należy stosować dodatkowe rękojeści znajdujące się w wyposażeniu standardowym urządzenia. Utrata kontroli może spowodować obrażenia u osoby obsługującej.
Należy nosić osobiste wyposażenie ochronne. W zależności od rodzaju pracy, należy nosić maskę ochronną pokrywającą całą twarz, ochronę oczu lub okulary ochronne. W razie potrzeby należy użyć maski przeciwpyłowej, ochrony słuchu, rękawic ochronnych lub specjalnego fartucha, chroniącego przed małymi cząstkami ścieranego i obrabianego materiału. Należy chronić oczy przed unoszącymi się w powietrzu ciałami obcymi, powstałymi w czasie pracy. Maska przeciwpyłowa i ochronna dróg oddechowych muszą filtrować powstający podczas pracy pył. Oddziaływanie hałasu przez dłuższy okres czasu, można doprowadzić do utraty słuchu.
Należy używać urządzeń mocujących lub imadła do zamocowania obrabianego przedmiotu. W przypadku, gdy obrabiany przedmiot trzymany jest w ręku, bezpieczna obsługa urządzenia jest niemożliwa.
Zabronione jest przykręcanie lub nitowanie tabliczek i znaków na elektronarzędziu. Uszkodzona izolacja nie daje żadnej ochrony przed porażeniem prądem. Należy używać naklejek.
Nie należy używać osprzętu, który nie został wyprodukowany lub dopuszczony przez producenta elektronarzędzia. Fakt, iż dany osprzęt pasuje na elektronarzędzie nie gwarantuje bezpieczeństwa pracy.
Regularnie należy czyścić otwory wentylacyjne elektronarzędzia, używając do tego celu narzędzi niemetalowych. Dmuchawa silnika wciąga kurz do obudowy. Duże nagromadzenie pyłu metalowego może spowodować zagrożenie elektryczne.
Przed przystąpieniem do użytkowania elektronarzędzia należy sprawdzić przewód zasilania sieciowego i wtyczkę pod kątem uszkodzeń mechanicznych.
Zalecenie: Elektronarzędzie należy zawsze stosować przy równoczesnym użyciu wyłącznika różnicowoprądowego (RCD) o pomiarowym prądzie różnicowym wynoszącym 30 mA lub mniej.
Drgania działające na organizm człowieka przez kończyny górne
Podany w niniejszej instrukcji poziom drgań pomierzony został zgodnie z określoną przez normę EN 62841 procedurą pomiarową i może zostać użyty do porównywania elektronarzędzi. Można go też użyć do wstępnej oceny ekspozycji na drgania. Podany poziom drgań jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także, jeśli nie będzie wystarczająco konserwowane, poziom drgań może odbiegać od podanego. Podane powyżej przyczyny mogą spowodować podwyższenie ekspozycji na drgania podczas całego czasu pracy. Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone lub, gdy jest wprawdzie włączone, ale nie jest używane do pracy. W ten sposób łączna (obliczana na pełny wymiar czasu pracy) ekspozycja na drgania może okazać się znacznie niższa.
Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę operatora przed skutkami ekspozycji na drgania, np.: konserwacja elektronarzędzia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk, ustalenie kolejności operacji roboczych.
Wskazówki dotyczące obsługi.
Elektronarzędzie uruchamiać przed zetknięciem z obrabianym materiałem.
Elektronarzędzie należy trzymać podczas pracy w miarę możliwości prostopadle do obrabianej powierzchni.
Elektronarzędzie należy prowadzić równomiernie, lekko je popychając w kierunku cięcia. Zbyt silny posuw negatywnie znacznie skraca żywotność narzędzi roboczych.
Nie należy przecinać blach na spawach. Nie należy ciąć blach wielowarstwowych, jeżeli ich łączna grubość przekracza dopuszczalną grubość materiału przeznaczonego do obróbki.
W celu przedłużenia żywotności stempla i matrycy zaleca się naniesienie środka smarującego wzdłuż planowanej linii cięcia:
- do cięcia blach stalowych: pasta lub olej do cięcia, - do cięcia aluminium: nafta.
Przed rozpoczęciem wycinania otworu, należy uprzednio wykonać otwór prowadzący; średnica otworu por. „Dane Techniczne“.
Elektronarzędzie można wyłączyć dopiero po wyjęciu go z obrabianego materiału.
Oznaką zużytych stempli i matryc jest wyraźny wzrost potrzebnej siły przy posuwie przy jednoczesnym obniżeniu wydajności cięcia.
BLK1.3TE ( ^ )/BLK1.3CSE ( ^ )/BLK1.6E ( ^** )/
BLK1.6LE ( ^** ): Stempli i matryc nie da się ostrzyć.
BLK2.0E (**)/BLK3.5 (**)/BLK5.0 (**): Stempel można ostrzyć (ale matrycy nie!), jeżeli jego długość po naostrzeniu nie będzie mniejsza niż minimalna długość matrycy.
| Matryca Minimalna długość stempla | |
| BLK2.0E (**): | |
| 3 13 09 040 00 2 45 mm | |
| BLK3.5 (**): | |
| 3 13 09 093 00 3 51,5 mm | |
| 3 13 09 094 00 1 51,5 mm | |
| BLK5.0 (**): | |
| 3 13 09 109 00 2 58,8 mm | |
| 3 13 09 107 00 0 56,6 mm | |
| 3 13 09 108 00 8 54,5 mm | |
BLK2.0E (**)/BLK3.5 (**): Podczas wycinania według szablonu, szablon „wyczuwany“ jest dolną cylindryczną częścią prowadnicy stempla. Odstęp między szablonem a rzeczywistą krawędzią cięcia wynosi 2,5 mm.
Grubość szablonu powinna wynosić co najmniej 2 mm, grubość łączna szablonu i obrabianego materiału nie powinna przekraczać 5,5 mm.
BLK1.6E ( ^** ): Do obróbki blach rowkowanych można zamontować Profil-Set 160, dostępny jako osprzęt. (zob. str. 14)
Konserwacja i serwisowanie.
Obróbka metali w ekstremalnych warunkach może spowodować osadzenie się wewnątrz elektronarzędzia pyłu metalicznego, mogącego przewodzić prąd. Może to mieć niekorzystny wpływ na izolację ochronną elektronarzędzia. Należy często przedmuchować wnętrze elektronarzędzia (przez otwory wentylacyjne) za pomocą suchego i bezolejowego powietrza spreżonego i stosować wyłącznik ochronny różnicowo-prądowy (Fl).
Miejsca ślizgowe, znajdujące się między jarzmem matrycy, a stemplem należy lekko nasmarować.
Produktów, który miały kontakt z azbestem nie wolno oddawać do naprawy. Produkty skażone azbestem należy usuwać w sposób zgodny z obowiązującymi w danym kraju przepisami prawnymi dotyczącymi postępowania z azbestem.
Jeżeli przewód przyłączeniowy elektronarzędzia jest uszkodzony, wymiany musi dokonać producent lub jego przedstawiciel handlowy.
W razie potrzeby możliwa jest wymiana we własnym zakresie następujących elementów: Narzędzia robocze
Rękojmia i gwarancja.
Rękojmia na produkt jest ważna zgodnie z ustawowymi przepisami regulującymi w kraju, w którym produkt został wprowadzony do obrotu. Oprócz tego produkt objęty jest gwarancją firmy FEIN, zgodnie z deklaracją gwarancyjną producenta.
W zakres dostawy nabytego elektronarzędzia może wchodzić tylko część ukazanego na rysunkach lub opisanego w instrukcji eksploatacji osprzętu.
Oświadczenie o zgodności.
Oświadczenie CE dotyczy tylko krajów Unii Europejskiej oraz Europejskiego Stowarzyszenia Wolnego Handlu (EFTA) i tylko wyrobów, które przeznaczone są do rozprowadzania na rynku UE lub EFTA. Po wprowadzeniu wyrobu na rynek EU, znak UKCA traci ważność.
Oświadczenie UKCA (UK Conformity Assessed) dotyczy tylko Wielkiej Brytanii (Anglii, Walii i Szkocji) i tylko wyrobów, które przeznaczone są do rozprowadzania na rynku Wielkiej Brytanii. Po wprowadzeniu wyrobu na rynek brytyjski, znak CE traci ważność.
Firma FEIN oświadcza z pełną odpowiedzialnością, że niniejszy produkt zgodny jest z odpowiednimi postanowieniami podanymi na ostatniej stronie niniejszej instrukcji eksploatacji.
Dokumentacja techniczna: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd
Ochrona środowiska, usuwanie odpadów.
Opakowanie, zużyte elektronarzędzia i osprzęt należy dostarczyć do utylizacji zgodnie z przepisami z ochrony środowiska.
