Producttype	Draadloze grastrimmer
Merk	Toolcraft
Model	RAS200
Afmetingen (L x H x D) ingeklapt	35 x 105 x 33 cm
Afmetingen (L x H x D) uitgeklapt	35 x 124 x 33 cm
Gewicht (zonder accu)	1,63 kg
Voeding	Li-ion accu 20 V (niet inbegrepen, compatibel met 2 Ah of 4 Ah)
Typische gebruiksduur	Ongeveer 12 min (2 Ah) / 25 min (4 Ah)
Toerental	Tot 8500 omw/min
Snijbreedte	30 cm
Snededraad	Nylon, diameter 1,6 mm, lengte 3 m
Belangrijkste functies	Telescopische steel, verstelbare snijhoek, verstelbare extra handgreep, randwiel
Geluidsdrukniveau	84,07 dB(A)
Gegarandeerd geluidsvermogensniveau	96,07 dB(A)
Trillingen (hoofdhandgreep)	< 2,5 m/s²
Gebruiks-/opslagomstandigheden	0 tot +40 °C, < 85% relatieve luchtvochtigheid
Onderhoud en reiniging	Droge doek, geen water of agressieve producten; verwijder de accu voor reiniging
Veiligheid	Draadloos gebruik, beschermkap, automatische uitschakeling, accuvergrendeling
Onderdelen en repareerbaarheid	Vervangende draad beschikbaar (nylon ∅1,6 mm), vervangbare spoel

Veelgestelde vragen - RAS200 Toolcraft

Welke accu gebruiken met de grastrimmer RAS200?

De Toolcraft RAS200 werkt met een Li-ion accu van 20 V, model 2 Ah (art. 1881809) of 4 Ah (art. 1881810). De accu is niet inbegrepen. Gebruik ook een geschikte lader (art. 1881811 of 1881812).

Hoe stel ik de lengte van de telescopische steel in?

Draai de schroefring (6) los met de klok mee, stel de hoogte in door de steel in te trekken of uit te schuiven, draai de ring vervolgens tegen de klok in vast om te vergrendelen.

Hoe vervang ik de snededraad?

Verwijder eerst de accu. Druk op de zijkanten van het deksel van de snijkop om het los te maken, verwijder de oude spoel. Plaats een nieuwe spoel met nylon draad (∅1,6 mm, 3 m) en steek de draad door de geleider. Plaats het deksel terug tot het vastklikt.

Waarom stopt mijn grastrimmer plotseling?

Dit kan komen door oververhitting van de accu of een lege accu. Laat de accu afkoelen of laad hem op. Als het probleem aanhoudt, controleer dan de staat van de accu.

Wat is de snijbreedte van de RAS200?

De snijbreedte is 30 cm (diameter van het snijgebied). Hiermee kunt u kleine gazons en randen efficiënt maaien.

Kan ik de grastrimmer in de regen gebruiken?

Nee, de RAS200 mag niet worden gebruikt in de regen of op nat gras. Het is alleen ontworpen voor droge gebieden. Vocht kan het apparaat beschadigen en een risico op elektrische schokken vormen.

Hoe stel ik de snijhoek in?

Druk op de knop voor het instellen van de snijhoek (8) nabij de kop, kantel de kop in de gewenste hoek en laat de knop los om de kop in de nieuwe positie vast te zetten.

Welke beschermingsuitrusting moet ik dragen?

Draag altijd een veiligheidsbril, gehoorbescherming, beschermende handschoenen, stevige schoenen, een lange broek en kleding met lange mouwen. Houd mensen en dieren op minstens 5 m afstand.

Hoe reinig ik de grastrimmer?

Verwijder voor reiniging altijd de accu. Gebruik een droge, niet-pluizende doek om het apparaat af te vegen. Dompel het apparaat nooit onder in water en gebruik geen agressieve chemicaliën. Reinig regelmatig het snijgebied en de ventilatieopeningen.

Waar kan ik reserveonderdelen vinden?

Vervangende nylondraden (∅1,6 mm) zijn verkrijgbaar in tuincentra. Compatibele accu's en laders zijn bij Conrad verkrijgbaar (accu art. 1881809/1881810, lader art. 1881811/1881812).

GEBRUIKSAANWIJZING RAS200 Toolcraft

NL Originele gebruiksaanwijzingen

RAS-200 Accu-grastrimmer

Bestelnr. 2149350 Pagina 20 - 37

Page

1. Inleiding 21
2. Verklaring van de symbolen....22
3. Beoogd gebruik....23
4. Leveringsomvang 23
5. Eigenschappen en functies....23
6. Veiligheidsinstructies ....24

a) Veiligheidsvoorschriften....24
b) Algemeen 26
c) Werking van de grastrimmer 26
d) Overige gevaren....28
e) Accu's 28

1. Bedieningselementen 29
2. Montage....30

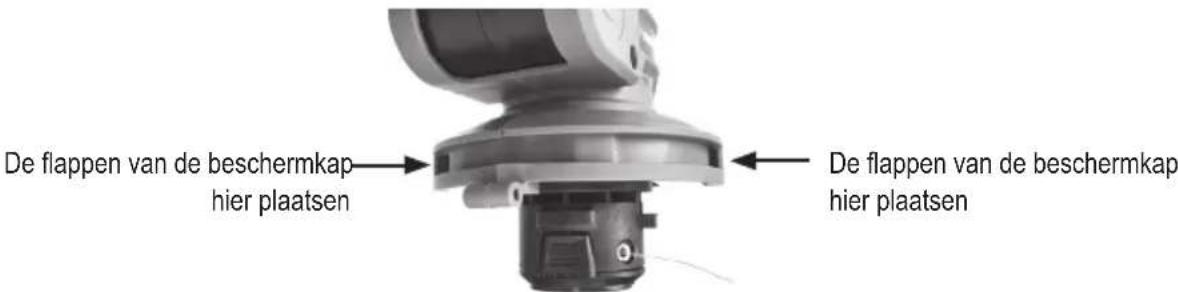

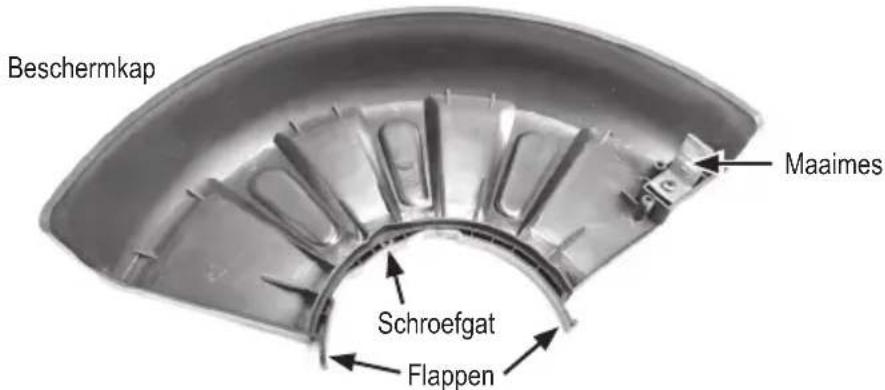

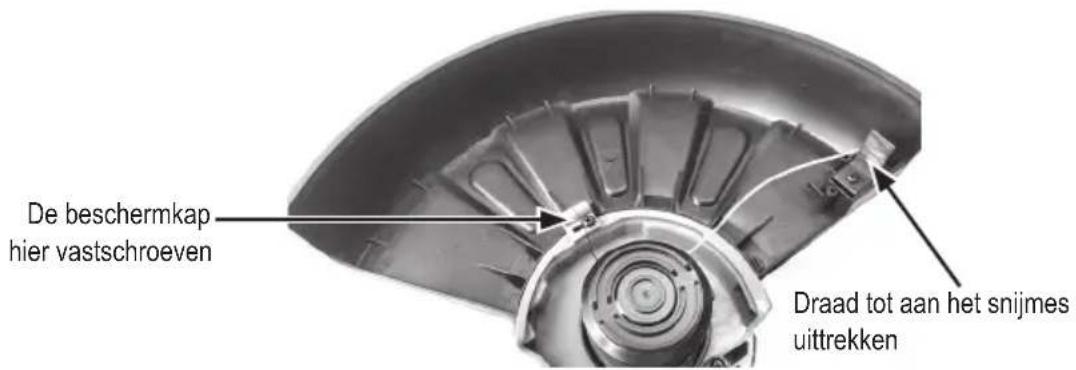

a) Beschermkap bevestigen 30

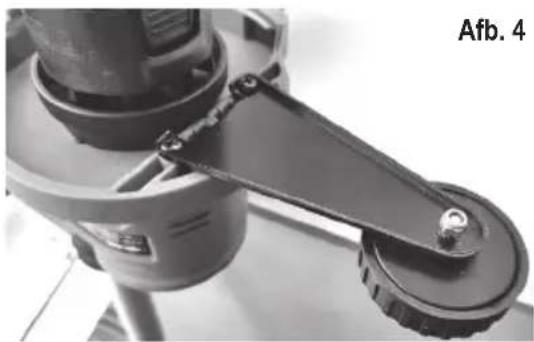

b) Kantgeleiderwiel bevestigen....31
c) Extra handgreep bevestigen....31

1. Ingebruikname....32

a) Maaidraad controleren....32
b) Accu plaatsen....32
c) Grastrimmer instellen 32

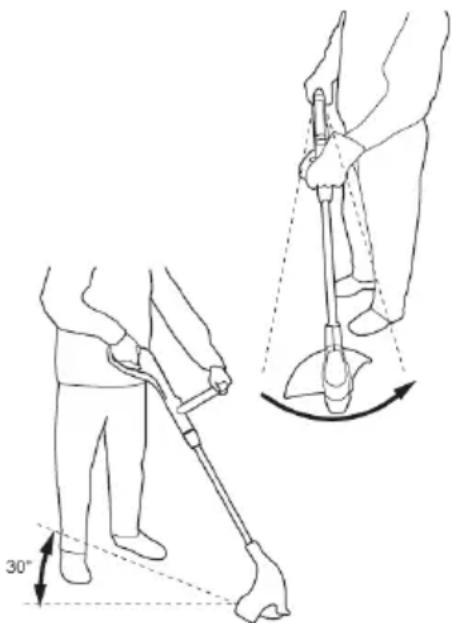

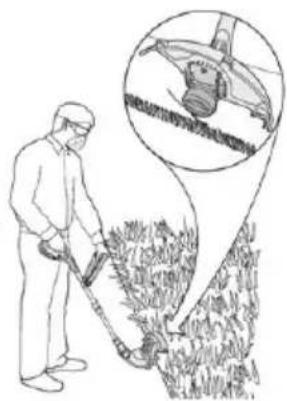

d) Gras trimmen....33
e) Draadspoel verwisselen 34

1. Verhelpen van storingen....35

2. Onderhoud en reiniging....35

3. Conformiteitsverklaring (DOC)......36
4. Verwijdering....36

a) Product....36
b) Accu's 36

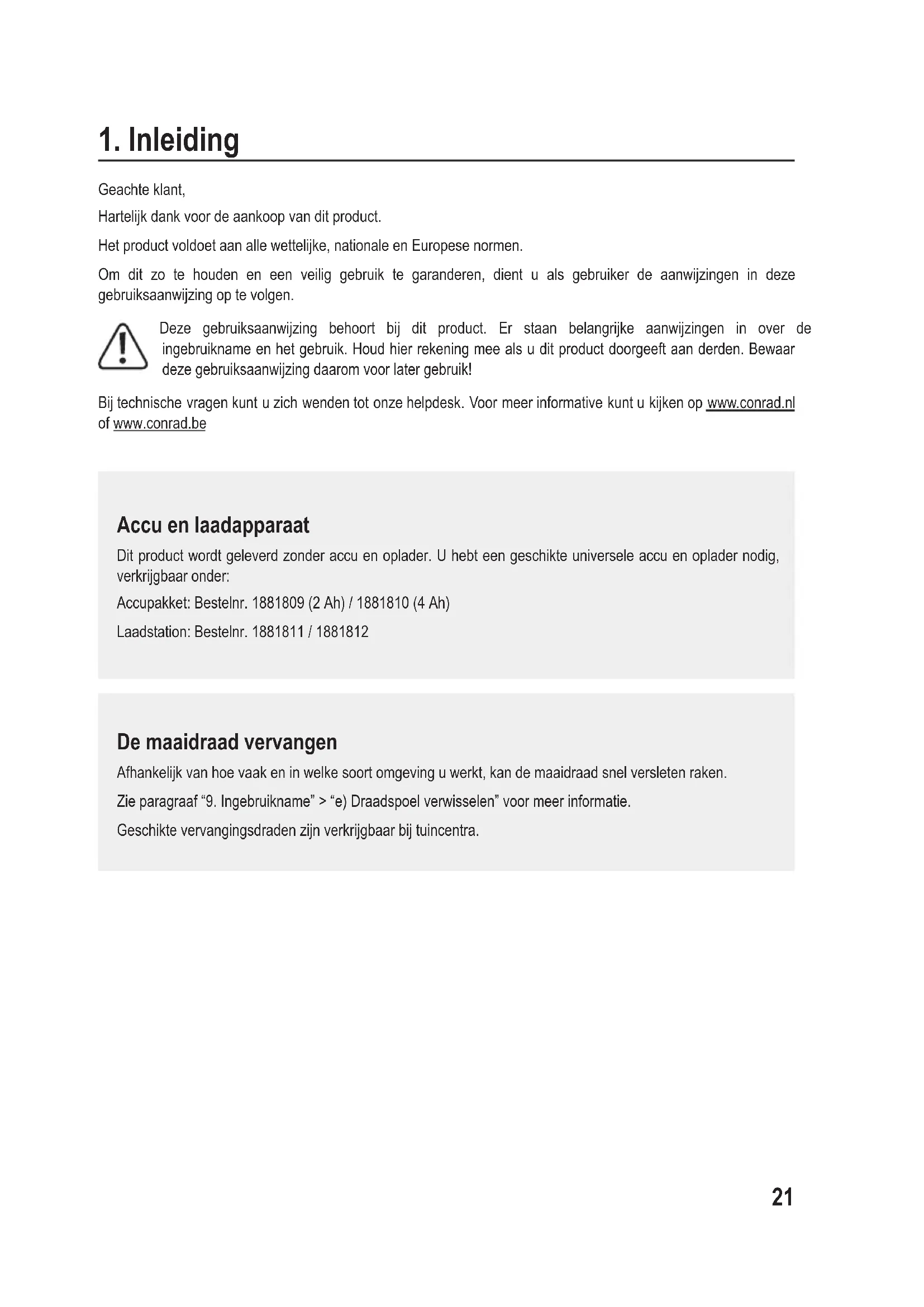

Hartelijk dank voor de aankoop van dit product.

Het product voldoet aan alle wettelijke, nationale en Europese normen.

Om dit zo te houden en een veilig gebruik te garanderen, dient u als gebruiker de aanwijzingen in deze gebruiksaanwijzing op te volgen.

Deze gebruiksaanwijzing behoort bij dit product. Er staan belangrijke aanwijzingen in over de ingebruikname en het gebruik. Houd hier rekening mee als u dit product doorgeeft aan derden. Bewaar deze gebruiksaanwijzing daarom voor later gebruik!

Bij technische vragen kunt u zich wenden tot onze helpdesk. Voor meer informative kunt u kijken op www.conrad.nl of www.conrad.be

Dit product wordt geleverd zonder accu en oplader. U hebt een geschikte universele accu en oplader nodig, verkrijgbaar onder:

Accupakket: Bestelnr. 1881809 (2 Ah) / 1881810 (4 Ah)

Laadstation: Bestelnr. 1881811 / 1881812

De maaidraad vervangen

Afhankelijk van hoe vaak en in welke soort omgeving u werkt, kan de maaidraad snel versleten raken.

Zie paragraaf "9. Ingebruikname" > "e) Draadspoel verwisselen" voor meer informatie.

Geschikte vervangingsdraden zijn verkrijgbaar bij tuincentra.

2. Verklaring van de symbolen

Het symbool met een bliksemschicht in een driehoek wordt gebruikt als er gevaar voor uw gezondheid bestaat bijv. door elektrische schokken.

Het symbool met een uitroepteken in een driehoek duidt op belangrijke aanwijzingen in deze gebruiksaanwijzing die beslist opgevolgd moeten worden.

U ziet het pijl-symbool waar bijzondere tips en aanwijzingen over de bediening worden gegeven.

Lees de gebruiksaanwijzing vóór de ingebruikname volledig door en neem de instructies in acht.

Niet gebruiken bij regen of op nat gras. Tegen water beschermen.

Schakel de grastrimmer uit en verwijder de accu voordat u apparaatinstellingen of uitvoert of het apparaat reinigt, ook als u de grastrimmer slechts voor een korte tijd onbeheerd achterlaat.

Let op! Rondvliegende delen.

Niet bij het werk betrokken personen moeten voldoende afstand bewaren.

Draag tijdens de werkzaamheden een veiligheidsbril.

Draag tijdens de werkzaamheden gehoorbescherming.

Draag tijdens de werkzaamheden beschermende handschoenen.

Draag tijdens de werkzaamheden veiligheidsschoenen.

Gegarandeerd geluidsvermogensniveau is 96 dB.

3. Beoogd gebruik

Het product dient voor het trimmen van kleine gazons en gazonkanten. Het product wordt aangedreven d.m.v. een oplaadbare accu.

Het apparaat is uitsluitend voor gebruik in de privésector ontworpen. Commercieel gebruik is niet toegestaan. De grastrimmer mag niet worden gebruikt in openbare tuinen, parken, sportfaciliteiten, straten, enz., noch in land- en bosbouwgebieden. Het product mag ook niet worden gebruikt om struiken, hagen of bloemen te snoeien.

Het gebruik is alleen in droge omgevingen en niet tijdens neerslag resp. in of onder water toegestaan.

In verband met veiligheid en normering zijn geen aanpassingen en/of wijzigingen aan dit product toegestaan. Als het product voor andere doeleinden wordt gebruikt dan de hiervoor beschreven doeleinden, kan het product beschadigd raken. Bovendien kan bij verkeerd gebruik een gevaarlijke situatie ontstaan met als gevolg bijvoorbeeld letsel, kortsluiting, brand, elektrische schok, etc. Lees de gebruiksaanwijzing zorgvuldig door en bewaar deze goed. Geef het product alleen samen met de gebruiksaanwijzing door aan derden.

Alle vermelde bedrijfs- en productnamen zijn handelsmerken van de respectievelijke eigenaren. Alle rechten voorbehouden.

4. Leveringsomvang

• Grastrimmer
• Extra handgreep
• Beschermkap

• Kantgeleiderwiel

• 2x schroeven voor kantgeleiderwiel

• Schroeven voor beschermkap
• Gebruiksaanwijzing

Actuele gebruiksaanwijzing

Download de meest recente gebruiksaanwijzing via de link www.conrad.com/downloads of scan de afgebeelde QR-code. Volg de instructies op de website.

5. Eigenschappen en functies

• Draadloze bediening, te gebruiken met universele accu
  • Verstelbare extra handgreep
• Telescoopstang
• Instelbare maaihoek
• 30 cm maaibreedte
  • Gemakkelijk spoel vervangen

6. Veiligheidsinstructies

Lees de gebruiksaanwijzing zorgvuldig door en let vooral op de veiligheidsinstructies. Als u de veiligheidsinstructies en de aanwijzingen voor een juiste bediening in deze gebruiksaanwijzing niet opvolgt, kunnen wij niet aansprakelijk worden gesteld voor het daardoor ontstane persoonlijke letsel of schade aan voorwerpen. Bovendien vervalt in dergelijke gevallen de aansprakelijkheid/garantie.

a) Veiligheidsvoorschriften

• De grastrimmer mag niet worden gebruikt door personen jonger dan 16 jaar.
• Controleer het product voor gebruik altijd op een goede werking. Als het product zich niet in een goede staat bevindt, kan dit de gebruiker in gevaar brengen.
• Gebruik het product niet als de maai-inrichting niet goed is bevestigd of als deze is beschadigd.
• Let er vóór het starten van de grastrimmer op dat de maaidraad geen stenen of andere harde voorwerpen kan raken.
• Draag bij het gebruik van de grastrimmer altijd geschikte kleding, om hoofd, handen en voeten tegen letsels te beschermen.
• Houd tijdens de werkzaamheden met de grastrimmer alle lichaamsdelen uit de buurt van het maaigebied.
• Start de grastrimmer niet als hij met de maaikop naar boven is gericht of als deze zich in een positie bevindt die niet overeenkomt met de juiste werkpositie.
• Laat geen personen of dieren binnen een straal van 5 meter van de grastrimmer komen wanneer deze in bedrijf is.
• Handhaaf een stabiele en veilige houding wanneer u de grastrimmer bedient.

• Vermijd maaien tegen harde voorwerpen. Dit kan letsel veroorzaken of de grastrimmer beschadigen.

• Gebruik de rand van de beschermkap om met de grastrimmer afstand te bewaren tot muren, oppervlakken en verschillende kwetsbare voorwerpen.

• Gebruik de grastrimmer nooit zonder beschermkap.

LET OP! De beschermkap is belangrijk voor uw veiligheid, de veiligheid van andere personen en voor de goede werking van de grastrimmer. Het niet naleven van deze veiligheidsinstructies is niet alleen gevaarlijk, ze leidt ook ongeldigheid van de garantie/waarborg.

• Wees voorzichtig met het maairnes. Dit kan diepe wonden veroorzaken.
• Probeer de maai-inrichting (maaidraad) niet met uw handen te stoppen. Laat deze altijd uit zichzelf stoppen.
• LET OP! Na het uitschakelen draait de maaidraad nog enkele seconden door.
• Gebruik alleen de originele nylon maaidraad. Gebruik in geen geval metaaldraad in plaats van nylon.
• Gebruik de grastrimmer niet om gras te maaien dat niet vast zit aan de grond. Maai geen gras dat zich bijv. op muren of stenen bevindt.
• Gebruik de grasmaaier niet in gesloten of slecht geventileerde ruimtes of in de buurt van ontvlambare en/of explosieve vloeistoffen, gas, vaste stoffen of stof. Door het gebruik van het product kunnen vonken ontstaan. Er bestaat explosiegevaar!
• De gebruiker van de grastrimmer is verantwoordelijk voor eventueel letsel aan derden die door de grastrimmer wordt veroorzaakttijdens bedrijf.
• Steek geen straten of grindpaden over terwijl de grastrimmer nog aan staat.
• De grastrimmer moet volgens deze handleiding worden gebruikt en alleen verticaal ten opzichte van de grond. Elke andere positie is gevaarlijk.
• Controleer regelmatig of de schroeven goed vast zitten.

b) Algemeen

• Het product is geen speelgoed. Houd het buiten bereik van kinderen en huisdieren.
• Laat verpakkingsmateriaal niet achteloos rondslingeren. Dit kan gevaarlijk materiaal worden voor spelende kinderen.
• Bescherm het product tegen extreme temperaturen, direct zonlicht, zware schokken, hoge vochtigheid, vocht, ontvlambare gassen, dampen en oplosmiddelen.
• Stel het product niet bloot aan welke mechanische belasting dan ook.

• Als het niet langer mogelijk is het product veilig te gebruiken, stel het dan buiten bedrijf en zorg ervoor dat niemand het per ongeluk kan gebruiken. Veilig gebruik kan niet langer worden gegarandeerd wanneer het product:

• zichtbaar is beschadigd,

• niet meer naar behoren werkt,
• gedurende langere tijd onder ongunstige omstandigheden is bewaard of

• onderhevig is geweest aan ernstige vervoergerelateerde belastingen.

• Behandel het product met zorg. Schokken, stoten of zelfs vallen vanaf een geringe hoogte kunnen het product beschadigen.

• Neem ook de extra veiligheidsinstructies in de afzonderlijke hoofdstukken van deze gebruiksaanwijzing in acht.
• Raadpleeg een vakman wanneer u twijfelt over het juiste gebruik, de veiligheid of het aansluiten van het product.
• Laat onderhoud, aanpassingen en reparaties alleen uitvoeren door een specialist of in een servicecentrum.
• Als u nog vragen heeft die niet door deze gebruiksaanwijzing zijn beantwoord, neem dan contact op met onze technische dienst of andere specialisten.

c) Werking van de grastrimmer

• Schakel het apparaat altijd uit en verwijder de accu voordat u het vervoert.
• Grijp tijdens het gebruik nooit in het maalgebied. Indien u dit niet doet bestaat ergevaar van letsels! De maaidraad blijft nog een korte tijd doordraaien nadat deze is uitgeschakeld.
• Probeer tijdens het gebruik nooit maaisel uit het maigebied te verwijderen of het te maaien materiaal vast te houden. Verwijder vastzittend maaisel alleen wanneer het apparaat uit staat en is losgekoppeld van de stroombron. Als u dit niet doet, kan dit tot ernstig letsel leiden.
• Houd de grastrimmer altijd vast aan de handgrepen.

- Voorkom onbedoeld inschakelen van het gereedschap. Overtuig u er altijd van, dat de aan-/uitschakelaar is uitgeschakeld wanneer u het apparaat neerlegt, oppakt of draagt en voordat u de stekker in het stopcontact steekt of eruit trekt. Draag het gereedschap niet met de vinger op de aan-/uitschakelaar. Zet nooit veiligheidsvoorzieningen buiten werking en gebruik het apparaat nooit met defecte, ontbrekende of niet gemonteerde veiligheidsvoorzieningen.

- Draag het apparaat niet aan en houd het niet vast aan de veiligheidsvoorzieningen.

- Maai met het apparaat geen nat materiaal.

• Controleer voor ieder gebruik de aan-/uitschakelaar. Het gebruik van gereedschap met een beschadigde aan-/uitschakelaar verhindert de controle over het gereedschap en is daarom zeer gevaarlijk.
• Schakel het apparaat nooit in als er zich vreemde voorwerpen in het maalgebied bevinden.
• Overbelast elektrische apparaten niet. Gebruik elektrische apparaten alleen voor werkzaamheden waarvoor ze zijn bestemd. Een daarvoor geschikt gereedschap doet het werk beter en vooral veiliger.
• Voordat u het apparaat neerlegt of op een oppervlak plaatst, wacht u totdat de aandrijving volledig tot stilstand is gekomen.
• Schakel het apparaat onmiddellijk uit als de aandrijving blokkeert (bijv. als er maaisel in vastzit).

- Verwijder altijd de accu wanneer u

• het apparaat instelt,
• het apparaat opbergt,
• een blokkering verwijdert,
• ongewone trillingen vaststelt

- of na contact met een vreemd voorwerp (in dit geval het apparaat op beschadigingen controleren en zo nodig door een specialist laten repareren).

- Controleer vóór gebruik of alle schroefverbindingen goed zijn vastgedraaid en dat de algehele goede staat van de grastrimmer gegarandeerd is.

- Verwijder al het voor instellen gebruikte gereedschap, zoals bijvoorbeeld moersleutels, etc. voordat u het apparaat inschakelt. Het gereedschap kan bij het inschakelen worden weggeslingerd en letsel veroorzaken.

- Houd de handgrepen en oppervlakken van het gereedschap droog, schoon en vrij van olie of smeermiddelen. Tijdens gebruik uitglijden kan tot controleverlies leiden en ongelukken veroorzaken.

- Blijf alert tijdens het werken met het apparaat en laat u niet afleiden.

- Houd dieren, kinderen en andere mensen uit de buurt van de werkplek. Afgeleid worden tijdens de werkzaamheden kan tot ongevallen leiden.

- Let tijdens het werk op een stabiele houding. Dit vergemakkelijkt bij onvoorziene situaties de controle over het gereedschap.

- Controleer het apparaat altijd met beide handen en houd het stevig vast. Dit zorgt voor een veilige en gecontroleerde hantering.

- Controleer het te maaien gazon grondig voordat u begint met de werkzaamheden en verwijder alle draden, kabels of andere vreemde voorwerpen.

- Steek geen voorwerpen in de ventilatieopeningen van het apparaat. Zorg er ook voor dat er geen maaisel of iets dergelijks in de ventilatieopeningen terechtkomt. Hierdoor kan kortsluiting worden veroorzaakt. Bovendien bestaat er brand- en explosiegevaar.

- Laat het apparaat nooit zonder toezicht zolang het is aangesloten op een accu. Koppel de accu los van het apparaat voordat u weggaat.

- Gebruik het gereedschap niet als u moe of onder invloed van alcohol, drugs of medicijnen bent. Eén moment van de onoplettendheid kan ernstig letsel tot gevolg hebben.

- Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril, stevige schoenen, een lange broek, gehoorbescherming en beschermende handschoenen. Werk nooit op blote voeten of met sandalen.

• Draag geschikte werkkleding. Draag geen sieraden. Draag tijdens de werkzaamheden nauwsluitende kleding.
• Ga zorgvuldig om met het gereedschap. Vermijd het gewenningseffect als u al vaker met het gereedschap hebt gewerkt. Neem altijd de veiligheidsinstructies in acht en houdt steeds de aandach bij het werk. Eén moment van onoplettendheid kan ernstig letsel tot gevolg hebben.
• Onderhoud het gereedschap regelmatig en controleer het op beschadigingen, verontreinigingen, foute instellingen, slijtage of andere gebreken die tot een gevaar kunnen leiden. Laat beschadigde apparaten vóór de ingebruikname repareren door een vakman. Slecht onderhouden gereedschap leidt zeer vaak tot ongelukken.
• Neem de voor uw land geldende voorschriften voor bijv. de maatregelen betreffende de arbeidsveiligheid in acht.
• Gebruik het product nooit meteen nadat het vanuit een koude naar een warme ruimte is overgebracht. De condens die hierbij ontstaat, kan in bepaalde gevallen het product onherstelbaar beschadigen. Laat het product daarom eerst opwarmen tot de omgevingstemperatuur voordat u het gebruikt of met de accu verbindt. Dit kan eventueel enkele uren duren.

d) Overige gevaren

- Dit apparaat voldoet aan de erkende technische voorschriften en de toepasselijke veiligheidsvoorschriften. Toch kan tijdens het gebruik

• levensgevaar voor de gebruiker of andere personen ontstaan,
• het apparaat beschadigen,
• schade aan andere objecten ontstaan.

e) Accu's

• Bewaar accu's buiten het bereik van kinderen. Laat batterijen niet rondslingeren omdat het gevaar bestaat dat kinderen of huisdieren ze inslikken.
• Accu's mogen niet worden gedemonteerd, kortgesloten of verbrand. Probeer nooit niet-oplaadbare accu's op te laden. Er bestaat explosiegevaar!
• Bescherm de accu tegen condens en vocht.
• Beschadig de accu nooit. Een beschadiging van het omhulsel van de accu kan explosiegevaar of brand veroorzaken!
• Sluit de contacten/aansluitpunten van de accu nooit kort. Gooi de accu of het product nooit in het vuur. Er bestaat brand- en explosiegevaar!
• Laad de accu regelmatig op, zelfs wanneer u het product niet gebruikt. Vanwege de technologie van de oplaadbare batterij, hoeft u de oplaadbare batterij niet eerst te ontladen.
• Laad de accu van de product nooit zonder toezicht op.
• Plaats het product tijdens het opladen op een oppervlak dat hittebestendig is. Het is normaal dat een zekere hoeveelheid hitte vrijkomt tijdens het opladen.

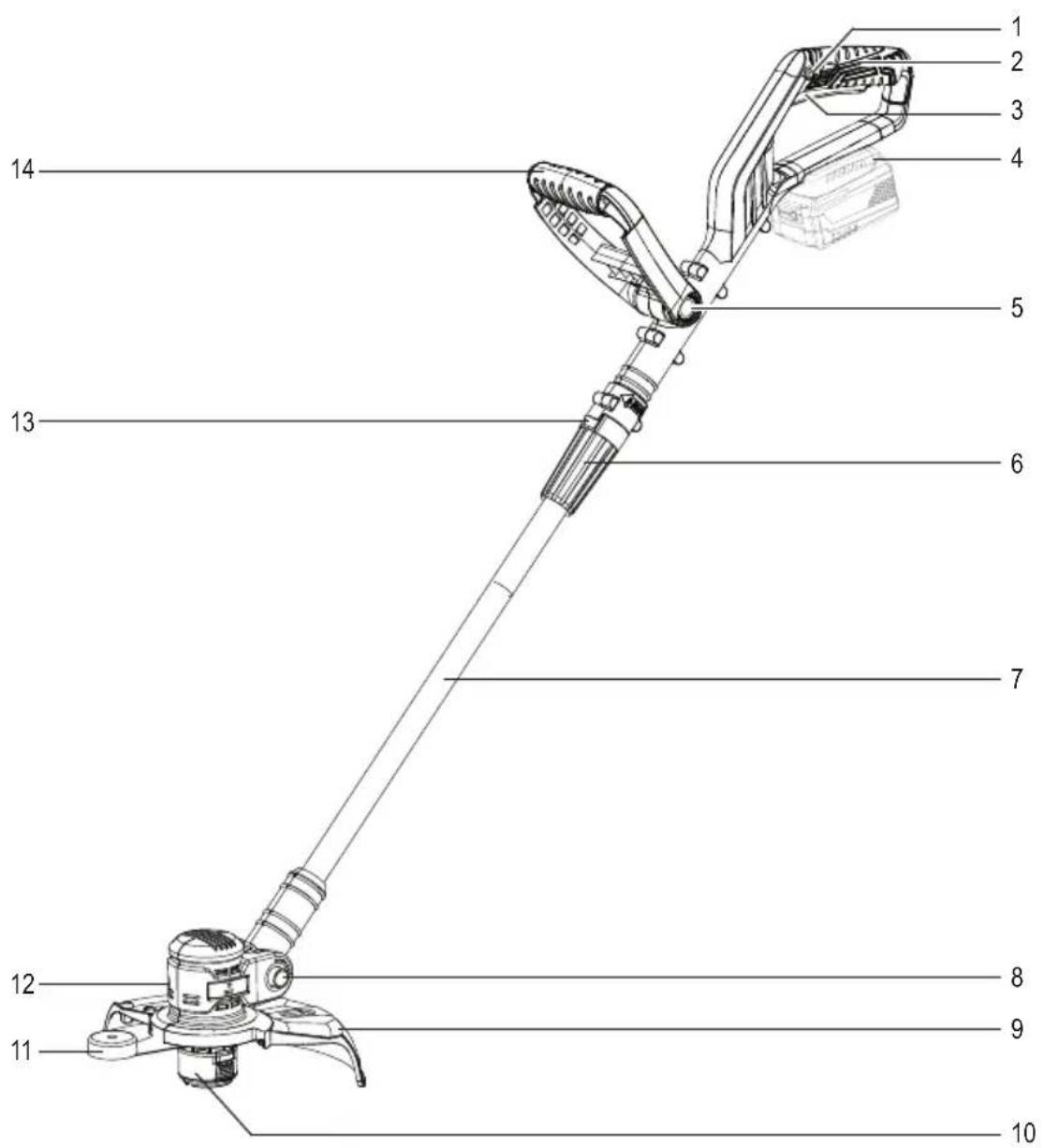

7. Bedieningselementen

1 Vastklikkende schakelaar
2 Hoofdhandgreep
3 Aan-/uitschakelaar
4 Accuhouder (accu niet inbegrepen)
5 Handgreepinstelling
6 Telescopische stangen-draaivergrendeling
7 Telescoopstang
8 Knop voor instelling van de maaihoek
9 Beschermkap
10 Draadspoel
11 Kantgeleiderwiel
12 Maaikop
13 Knop voor de de hoekinstelling van de handgreep
14 Extra handgreep

8. Montage

De grastrimmer moet vóór de inbedrijfstelling worden gemonteerd. Volg hiervoor de onderstaande stappen.

- De grastrimmer wordt geleverd met de volgende gedemonteerde onderdelen:

Grastrimmer, extra handgreep, beschermkap, kantgeleiderwiel, 2x schroeven voor het kantgeleiderwiel, schroeven voor de beschermkap

- Bevestig de beschermkap (9) aan de maaikop (12).

Afb. 1

Beschermkap Maaiimes Schroefgat Flappen

Afb. 2

De flappen van de beschermkap hier plaatsen De flappen van de beschermkap hier plaatsen

Afb. 3

De beschermkap hier vastschroeven Draad tot aan het snijmes uittrekken

- De schroeven voor de beschermkap van bovenaf insteken en vastdraaien. Zorg ervoor dat het schroefgat zich er recht onder bevindt zoals getoond in afb. 1.

b) Kantgeleiderwiel bevestigen

- Bevestig het kantgeleiderwiel (11) met 2 schroeven, zoals in afb. 4 weergegeven.

- Hier beide kanten van de handgreepinstelling (5) samendrukken en de extra handgreep (13) plaatsen, zodat deze op zijn plaats vastklikt.

9. Ingebruikname

a) Maaidraad controleren.

• Controleer aan het begin van de werkzaamheden of de draadlengte tot het snijmes van de beschermkap reikt (zie Afb. 3).
• Als dit niet het geval is, past u de draadlengte dienovereenkomstig aan. Druk op de knop op de draadspoel (10) en trek tegelijkertijd de draad eruit. Elke keer dat de knop wordt ingedrukt, draait het spoelenmechanisme iets verder zodat meer draad wordt vrijgegeven.

b) Accu plaatsen

In dit hoofdstuk staat een lijst met geschikte accu's en opladers "1. Inleiding".

• Plaats de volledig opgeladen accu in de accuhouder (4) onder de hoofdhandgreep. De accu moet op zijn plaats klikken.
• Sluit de veiligheidsbeugel van de accu.
• De bedrijfstijd is afhankelijk van de prestaties en de laadstatus van de accu. Zie hoofdstuk "14. Technische gegevens:" voor meer informatie.

c) Grastrimmer instellen

Extra handgreep instellen

• De extra handgreep kan naar wens worden ingesteld.
• Druk aan beide kanten op de handgreepinstelling (5) en stel de extra handgreep (14) omhoog of omlaag in totdat deze in de gewenste positie vastklikt.
• Druk op de knop voor de hoekinstelling van de handgreep (13) en stel de extra handgreep in op de gewenste hoekinstelling.

- De hoek van de extra handgreep kan worden ingesteld op 0, 90 en 180 graden.

- Zorg ervoor dat de handgreep in een bepaalde stand vastklikt.

Telescopische stang instellen

• De lengte van de telescopische stang (7) kan worden ingesteld.
• Draai de draaivergrendeling (6) van de telescopische stang rechtsom.
• Schuif de telescopische stang uit om deze te verlengen of schuif deze in om deze in te korten.
• Draai de draaivergrendeling van de telescopische stang linksom om deze weer te vergrendelen.

Maaihoek instellen

• De maaihoek kan in verschillende posities worden ingesteld.
• Druk op de knop voor de instelling van de maaihoek (8) en stel de maaihoek naar wens in. Laat de knop los en stel de maaikop in totdat deze op zijn plaats vastklikt.

d) Gras trimmen

Draag bij de werkzaamheden met de grastrimmer geschikte veiligheidsuitrusting bestaande uit een veiligheidsbril, gehoorbescherming, veiligheidshandschoenen, stevig beschermend schoeisel en kleding met lange mouwen en een lange broek. Voorwerpen zoals stenen of houtsplinters kunnen tijdens de werkzaamheden in de rondte vliegen. Houd hier rekening mee en waarschuw niet bij het werkbetrokken personen. Houd andere personen en dieren op afstand van het werkgebied.

Verwijder de accu uit het product wanneer u het product neerlegt en de werkzaamheden voor een korte tijd onderbreekt. Onbedoeld inschakelen kan tot letsel of schade leiden.

Gebruik het product niet bij slecht weer, natte ondergrond, regen of onweer. Let op goede lichtomstandigheden.

• Schakel het product alleen in als uw handen en voeten zich op voldoende afstand van het maigebied bevinden. Houd de grastrimmer vast aan beide handgrepen en druk op de vastklikkende schakelaar (1) op de hoofdhandgreep (2). Druk tegelijkertijd op de aan-/uitschakelaar (3) om de grastrimmer in te schakelen.
• Wanneer u de aan-/uitschakelaar loslaat, wordt de grastrimmer uitgeschakeld.
• Beweeg de grastrimmer van links naar rechts en houd hem weg van uw lichaam. Als u langer gras maait, maai dit dan stapsgewijs van boven naar beneden steeds korter. Beweeg de grastrimmer langzaam tijdens het maaien en houd deze schuin (ong. 30° hoek), zodat de maaikop evenwijdig aan de grond beweegt.

• Vermijd het raken van harde voorwerpen. Dit beschermt de maaidraad.
• Als u rond bomen, struiken of langs stenen graskanten maait, houdt u de grastrimmer op afstand met het kantgeleiderwiel (11). Zo komen deze voorwerpen niet in contact komen met de draad.
• Om rechtstreeks op een gazonkant te maaien, kunt u het kantgeleiderwiel op de rand van het gazon plaatsen en het langzaam bewegen tijdens het maaien.
• Zorg ervoor dat u de stenen rand niet raakt met de draad. Dit leidt tot voortijdige slijtage van de draad.

e) Draadspoel verwisselen

Als er geen nieuwe draadspoel verkrijgbaar is, dan kunt u in plaats daarvan een losse draad aanschaffen bij een tuincentrum en de draad zelf op te wikkelen: Nylon draad, ∅ 1,6 mm, lengte 3 m

In het geval van twijfel, raden wij u sterk aan een online tutorial te bekijken die laat zien hoe een lijn wordt opgerold, of raadpleeg een persoon met de nodige kennis en ervaring, om blokkering te voorkomen.

• Verwijder voor het verwisselen van de draadspoel de (10) accu.
• Reinigen van het maai- en spoelengebied. Verwijder eventueel vuil, zoals bijv. grasresten.
• Druk op de kap van de maaikop om de beugels los te maken. Haal de spoel uit de maaikop.

Spoelenhouder met draaddoorvoer

Draadspoel

Druk hier aan beide kanten op de kap om deze er af te nemen.

Spoeferholder met draaddoorvoer Draadspoel on op en.

• Plaats er een nieuw spoel in. Voer de draad door de draaddoorvoer in de spoelenhouder en plaats de spoel erin. Zorg ervoor dat de spoel correct op het spoelmechanisme is geplaatst. Plaats de kap[ op de spoelenhouder totdat deze op zijn plaats vastklikt.
• Trek de draad tot op de juiste lengte uit. De maaidraad moet tot aan het snijmes op de beschermkap reiken. Druk op de knop voor het spoelmechanisme om te controleren of deze juist werkt. De draad moet elke keer dat u drukt een beetje worden losgelaten.

10. Verhelpen van storingen

leder keer dat u een probleem oplost, moet het product uitgeschakeld en de accu ontkoppeld zijn.

Probleem Mogelijke oorzaak Verhelpen van storingen
Draadgeleiding werkt niet.	Maaidraad is opgebruikt.Maaidraad is vastgelopen of gescheurd.Draad is door oververhitting thermisch gelast/vastgeplakt.	Nieuw draadspoel plaatsen.Probeer de blokkering te verwijderen (draad losmaken). Eventueel de spoel verwijderen en opnieuw plaatsen.Verkleving verwijderen, draad losmaken, en spoel verwijderen en opnieuw plaatsen.
Grastrimmer schakelt plotseling uit.	Accu is oververhit.Accu is leeg.	Laat de accu afkoelen.Laad de accu op.
Grastrimmer kan niet worden ingeschakeld.	Accu is leeg.Accu is defect.	Laad de accu op.Nieuwe accu gebruiken.

11. Onderhoud en reiniging

Gebruik in geen geval agressieve reinigingsmiddelen, reinigingsalcohol of andere chemische producten omdat de behuizing dan beschadigd of de werking zelfs belemmerd kan worden.

• Schakel de grastrimmer uit en verwijder de accu vóór elke reiniging.
• Gebruik een droog, pluisvrij doekje voor de reiniging van het product.
  • Dompel het product niet onder in water.
• Verwijder vuil, grasresten enz. uit het maalgebied en van de ventilatieopeningen van de maaikop.

12. Conformiteitsverklaring (DOC)

Hierbij verklaart Conrad Electronic SE, Klaus-Conrad-Strasse 1, D-92240 Hirschau, dat dit product voldoet aan de volgende richtlijnen.

Het werd geproduceerd in overeenstemming met de volgende normen:

EN 60335-1:2012+A11:2014, EN 50636-2-91:2014

EN 55014-1:2017, EN 55014-2:2015

De volledige tekst van de EU-conformiteitsverklaring is als download via het volgende internetadres beschikbaar:

Kies een taal door op een vlagsymbool te klikken en voer het bestelnummer van het product in het zoekveld in; aansluitend kunt u de EU-conformiteitsverklaring downloaden in pdf-formaat.

13. Verwijdering

a) Product

Elektronische apparaten zijn recyclebare stoffen en horen niet bij het huisvuil. Voer het product aan het einde van zijn levensduur volgens de geldende wettelijke bepalingen af. Verwijder eventueel geplaatste batterijen en voer deze gescheiden van het product af.

b) Accu's

U bent als eindverbruiker volgens de KCA-voorschriften wettelijk verplicht alle lege batterijen en accu's in te leveren; verwijdering via het huisvuil is niet toegestaan.

Accu's die schadelijke stoffen bevatten zijn gemarkeerd met het hiernaast afgebeelde symbool. Deze mogen niet via het huisvuil worden afgevoerd. De aanduidingen voor de zware metalen die het betreft zijn: Cd = cadmium, Hg = kwik, Pb = lood (de aanduiding staat op de batterijen, bijv. onder het links afgebeelde vuilnisbaksymbool).

U kunt verbruikte accu's gratis bij de verzamelpunten van uw gemeente, onze filialen of overal waar accu's worden verkocht, afgeven.

U voldoet daarmee aan de wettelijke verplichtingen en draagt bij aan de bescherming van het milieu.

Bedrijfstijd accu ....ong. 12 min. (2 Ah accu)

ong. 25 min. (4 Ah accu)

Spoelentoerental max. 8500 u/min.

Maaidraad..... Diameter: ∅ 1,6 mm

Materiaal: Nylon

Lengte: 3 m

Maaigebied....Ø 30 cm

Vibratie (volgens EN 50636-2-91) ....<2,5 m/s ^2 , K=1,5 m/s ^2 (aan hoofdhandgreep)

Geluidsdrukniveau.... L_PA : 84,07 dB(A); K_PA : 0,47 dB(A)

Gegarandeerd geluidsvermogenniveau .... L_WA : 96,07 dB(A); K_WA : 0,47 dB(A)

Bedrijfs-/opslagvoorschriften....0 tot +40 °C, <85 % relatieve luchtvochtigheid

Afmetingen (B x H x D)....35 x 105 x 33 cm (Telescopische stang ingetrokken)

35 x 124 x 33 cm (Telescopische stang uitgeschoven)

Gewicht....1,63 kg (zonder accu)

Opgelet!

Het geluidsniveau tijdens het werken kan 80 dB(A) overschrijden. Draag een geschikte gehoorbescherming.

Het in deze handleiding gespecificeerde trillingsniveau is bepaald met behulp van een meetmethode die is gestandaardiseerd in EN 50636-2-91 en kan worden gebruikt om elektrisch gereedschap te vergelijken. Het is ook bedoeld voor een voorlopige inschatting van de trillingsbelasting.

Het vermelde trillingsniveau vertegenwoordigt de belangrijkste toepassingen van de elektrisch gereedschap. Als het elektrisch gereedschap echter voor andere toepassingen wordt gebruikt, met afwijkende gereedschappen of slecht wordt onderhouden, dan kan het trillingsniveau afwijken. Hierdoor kan de trillingsbelasting gedurende de gehele gebruiksperiode aanzienlijk verhogen.

Voor een nauwkeurige inschatting van de trillingsbelasting dient ook rekening te worden houden met tijden waarin het apparaat is uitgeschakeld of wel is ingeschakeld, maar niet in gebruik is. Dit kan de trillingsbelasting gedurende de gehele gebruiksperiode aanzienlijk reduceren.

Zorg voor extra veiligheidsmaatregelen ter bescherming van de gebruiker tegen de invloed van trillingen zoals bijvoorbeeld: Onderhoud van elektrisch gereedschap en gereedschappen, het warm houden van de handen, organisatie van arbeidsprocessen.

NL Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.
