GEBRUIKSAANWIJZING 601710 BARTSCHER
Montagehandleiding Werktafel met onserschap
blz. 15 t/m 17

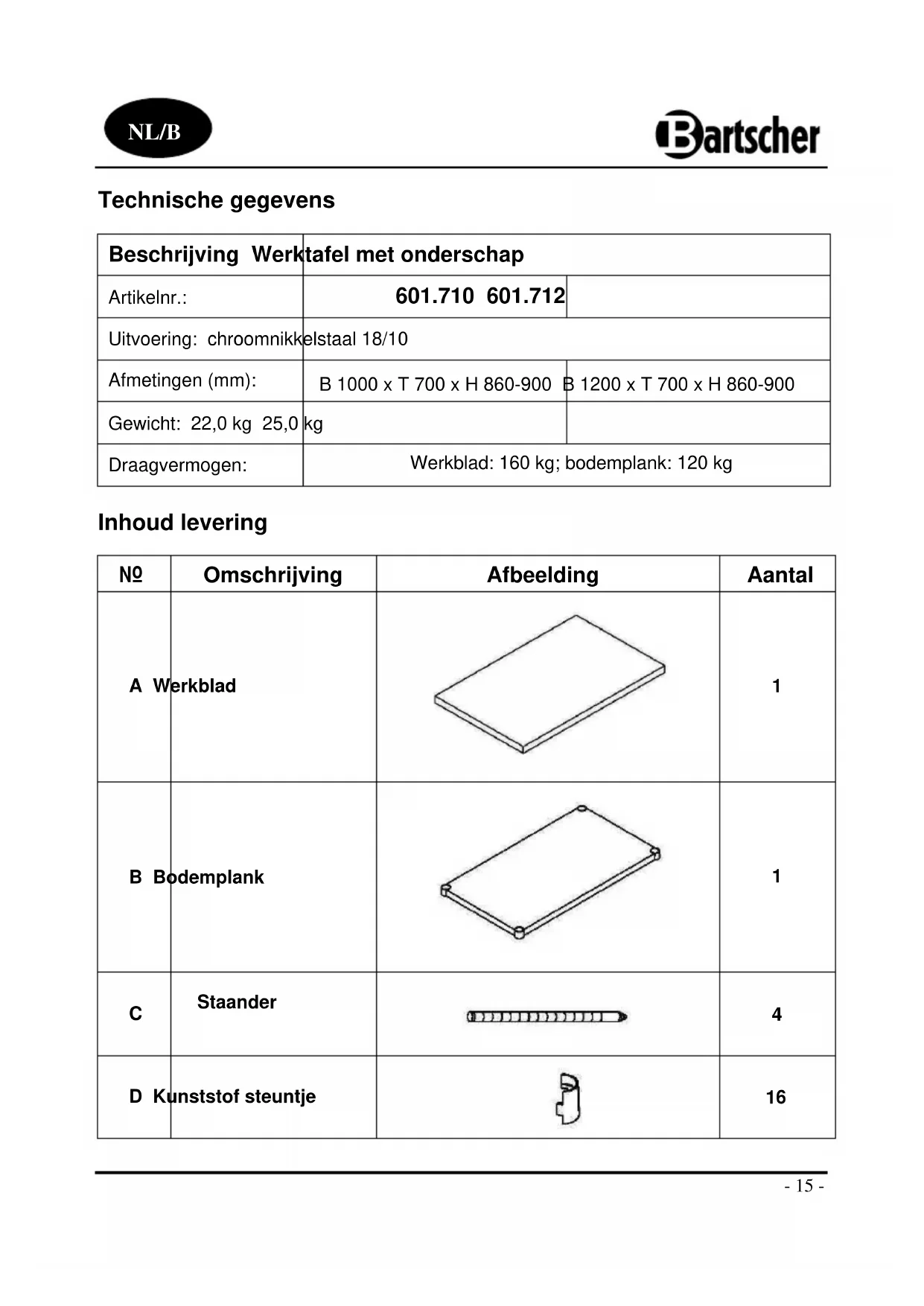

| Beschrijving Werktafel met onderschap | ||
| Artikelnr.: | 601.710 601.712 | |
| Uitvoering: chroomnikelstaal 18/10 | ||
| Afmetingen (mm): | B 1000 x T 700 x H 860-900 | B 1200 x T 700 x H 860-900 |
| Gewicht: 22,0 kg 25,0 | kg | |
| Draagvermögen: | Werkblad: 160 kg; bodemplank: 120 kg | |
Inhoud levering
| No | Omschrijving | Afbeeling | Aantal |
| A Werkblad | 1 | ||
| B Bodemplank | 1 | ||
| C | Staander | 4 | |
| D Kunststof steuntje | 16 | ||
Montagevolgorde:

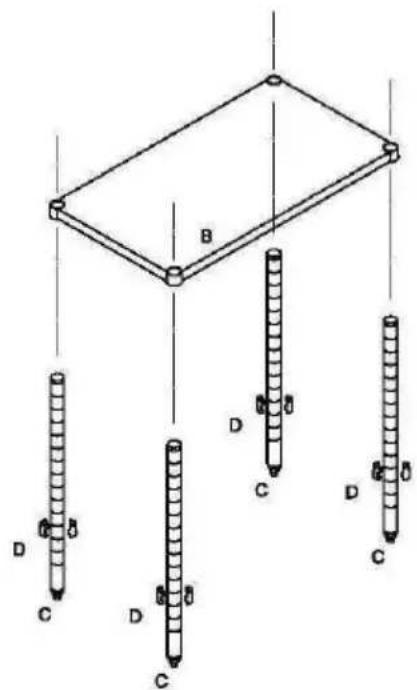

Stap 1
Klik de kegelvormige kunststof steuntjes (D) op de gewenste hoogte in de spleten van de staanders (C), waar bij dekleine, versmalde uiteinden van de kunststof steuntjes (D) zich aan de bovenkant要去en bevinden.
De kunststof steuntjes (D) makes het möglichk om de plank in hoogte te verstellen in stappen van ca. 2,5 cm, waar bij het dikste uiteinde van het kunststof steuntje (D) zich aan de onderkant moet bevinden. Wij bevelen aan om de bodemplank (B) Niet hoger dan 15 cm boven de grond aan te brengen.
Stap 2
Schuif de vier staanders (C) in de hoeken door de bodemplank (B) en LAST deze op de kunststof steuntjes zakken.
Zet de tafel overeind en druk de bodemplank (B) stevig maar onder, om ervoor te zorgen dat hij goed op de kunststof steuntjes rust.

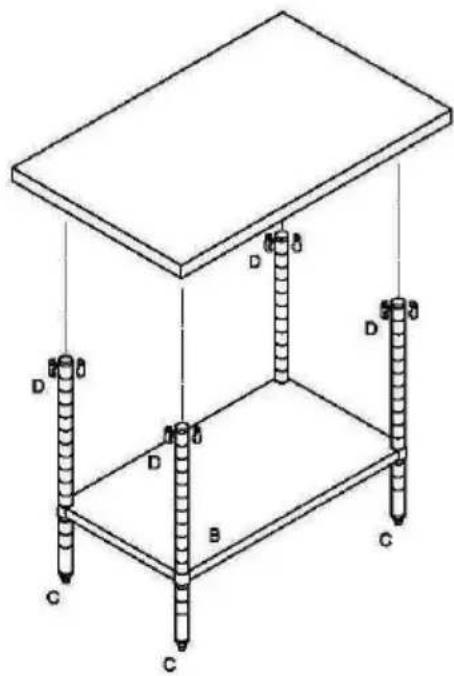

Stap 3
Breng kunststof steuntjes (D) aan op het bovenste uiteinde van de vier staanders (C). Plaats het werkblad (A) op de staanders (C).
Stap 4
De tafel is nu compleet gemonteerd. Om de tafel waterpas te zetten, draait u aan de voetjes die aan de onderkant van de staanders (C) zitten.
AANWIZING!
Verwijder het beschemfolie na de montage!
Bartscher GmbH
