INSTRUKCJA OBSŁUGI 601710 BARTSCHER
Stół roboczy z półką

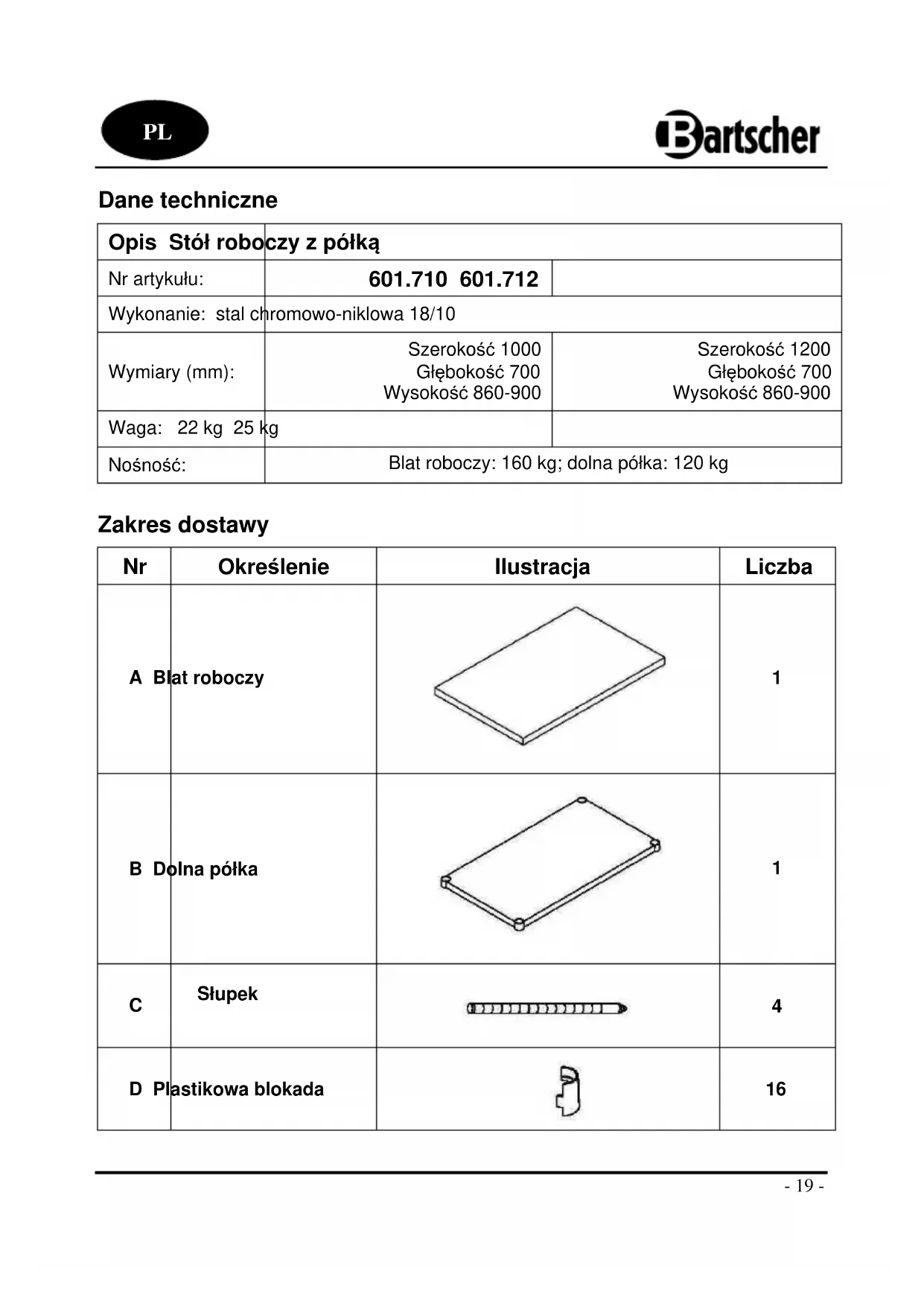

Dane techniczne Opis Stół roboczy z półką Nr artykułu:
Wykonanie: stal chromowo-niklowa 18/10 Wymiary (mm): Szerokość 1000 Głębokość 700 Wysokość 860-900 Szerokość 1200 Głębokość 700 Wysokość 860-900 Waga: 22 kg 25 kg Nośność: Blat roboczy: 160 kg; dolna półka: 120 kg
Określenie Ilustracja Liczba A Blat roboczy
D Plastikowa blokada

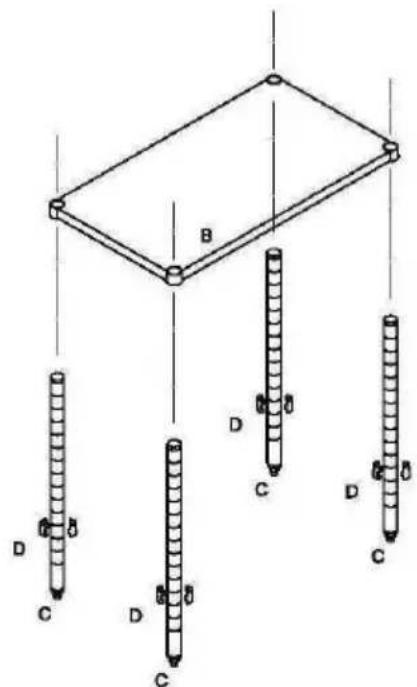

Kolejność czynności przy składaniu: Krok 1
Stożkowe blokady z plastiku (D) należy zazębić ze szczelinami w słupkach (C) na żądanej wysokości, przy czym małe, zwężone końce plastikowych blokad (D) powinny znaleźć się u góry. Plastikowe blokady (D) pozwalają na skokową zmianę wysokości po 2,5 cm, przy czym grubszy koniec plastikowej blokady (D) powinien znajdować się na dole. Zalecamy umieszczenie dolnej półki (B) nie wyżej niż 15 cm nad podłogą.

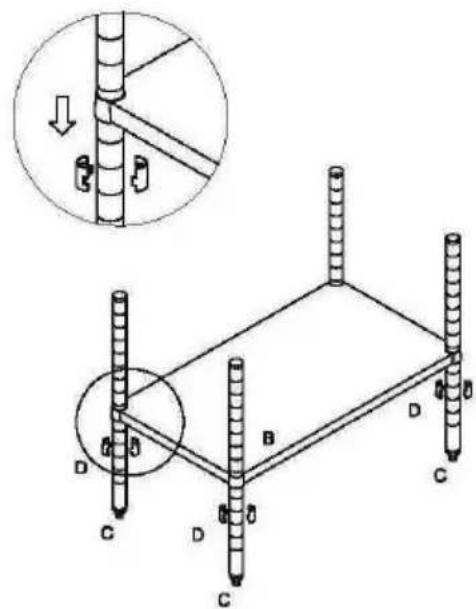

Krok 2 Cztery słupki (C) wsunąć w narożnikach w dolną półkę (B) i przesunąć aż do osiągnięcia plastikowych blokad (D). Ustawić i wyrównać stół, a następnie nacisnąć na dolną półkę (B), aby upewnić się, że stabilnie dochodzi ona do plastikowych blokad (D).- 21 -

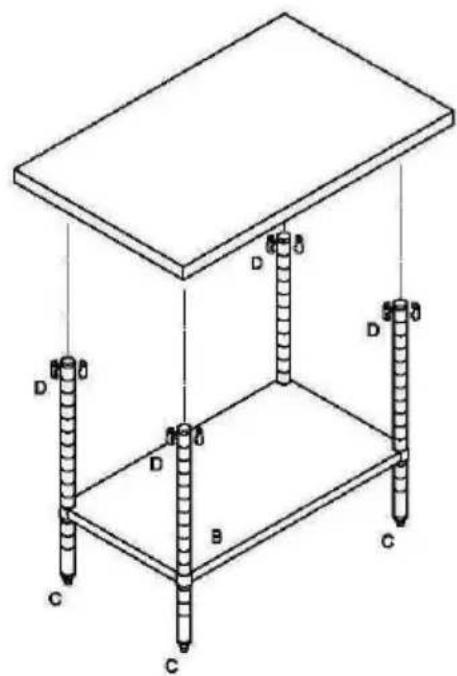

Plastikowe blokady (D) zamocować przy górnych końcach czterech słupków (C). Blat roboczy (A) ułożyć na słupkach (C).

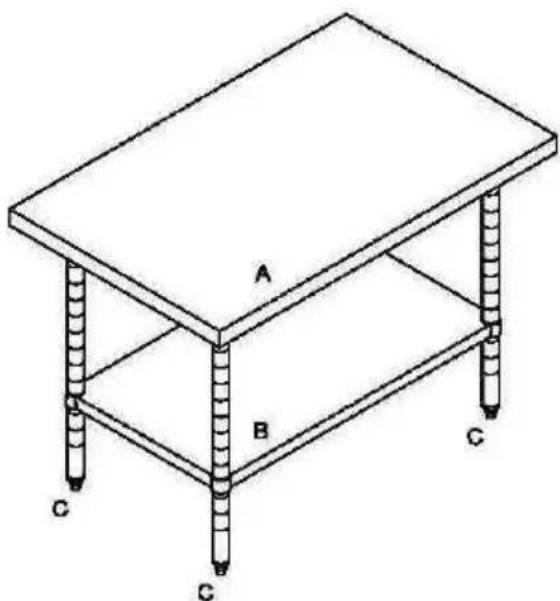

Krok 4 Stół jest kompletnie zmontowany. W celu wyregulowania poziomu należy odpowiednio wkręcać lub wykręcać kołki gwintowane stanowiące stopy słupków (C). WSKAZÓWKA! Po zakończeniu montażu należy usunąć folię zabezpieczającą.
