BEDIENUNGSANLEITUNG 601710 BARTSCHER
Arbeitstisch mit Bodenbord

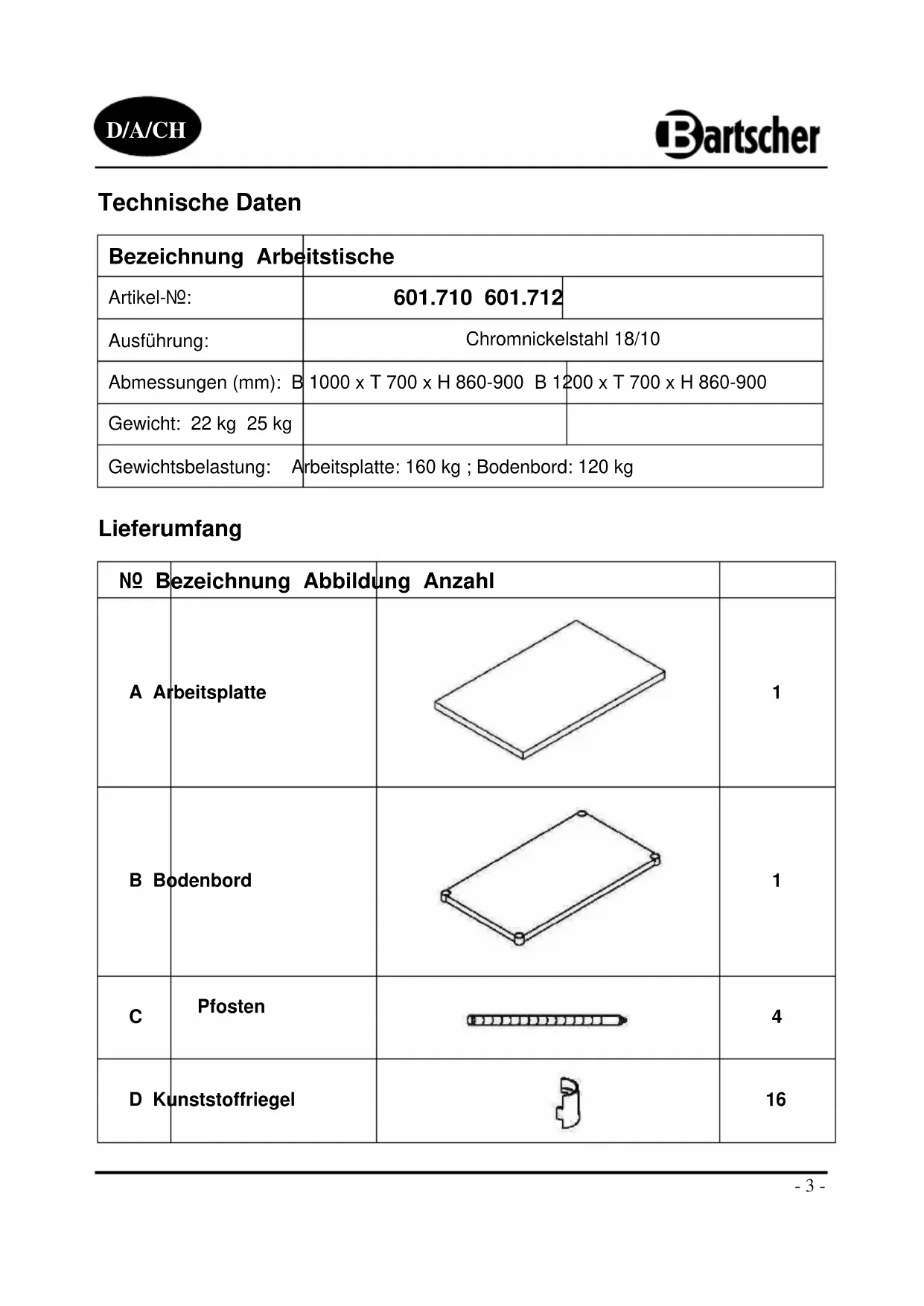

Bezeichnung Arbeitstische Artikel-Nr.: Ausführung: Chromnickelstahl 18/10 Abmessungen (mm): B 1000 x T 700 x H 860-900 B 1200 x T 700 x H 860-900 Gewicht: 22 kg 25 kg Gewichtsbelastung: Arbeitsplatte: 160 kg ; Bodenbord: 120 kg
Nr. Bezeichnung Abbildung Anzahl A Arbeitsplatte
In der gewünschten Bodenhöhe die konischen Kunststoffriegel (D)in die Rillen der Pfosten (C) einschnappen lassen, wobei das kleine, verjüngte Ende der Kunststoffriegel (D) nach oben zeigen muss. Die Kunststoffriegel (D) sind höhenverstellbar um jeweils ca. 2,5 cm, wobei das dickere Ende der konischen Kunststoffriegel (D) nach unten zeigen sollte. Wir empfehlen das Bodenbord (B) nicht höher als 15 cm über dem Fußboden anzubringen.

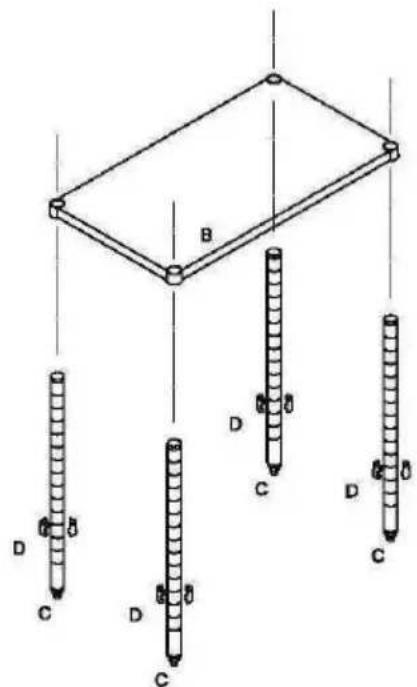

Schritt 2 Schieben Sie die vier Pfosten (C) an den Ecken durch das Bodenbord (B) und lassen Sie diesen dann bis auf die Kunststoffriegel (D) herunter gleiten. Richten Sie den Tisch auf und drücken Sie das Bodenbord (B) fest herunter, um sicher-zustellen, dass dieses fest auf den Kunststoffriegeln (D) aufliegt.- 5 -

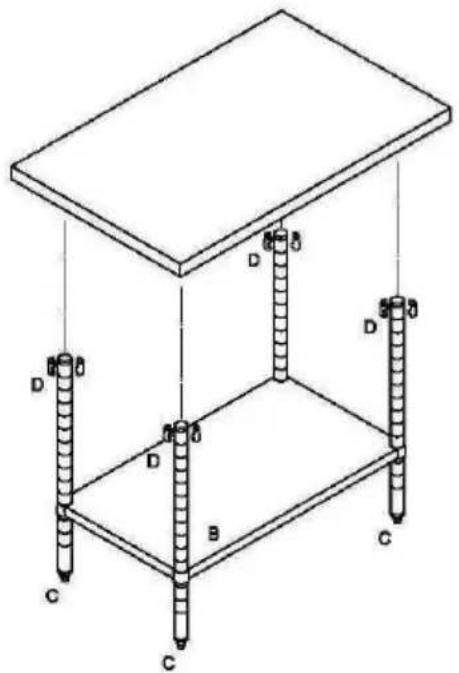

Schritt 3 Kunststoffriegel (D) jeweils an den vier Pfosten (C) oben anbringen. Die Arbeitsplatte (A) auf den Pfosten (C) anbringen.
Schritt 4 Nun ist der Tisch komplett zusammengebaut. Zum Höhenausgleich (zur Nivellierung) die Füße an den Unterteilen der Pfosten (C) hinein- oder herausdrehen.
HINWEIS! Entfernen Sie die Schutzfolie nach der Montage!
Bartscher GmbH Franz-Kleine-Str. 28 D-33154 Salzkotten Tel.: +49 (0) 5258 971-0 Service-Hotline: 0180 5 971 197 Germany Fax: +49 (0) 5258 971-120 (14ct/Min. aus dem deutschen Festnetz)- 6 -- 7 -
