Solamagic SM1400ZSNA - Verwarming Etherma - Gratis gebruiksaanwijzing en handleiding

Type product	Infrarood radiator
Model	Solamagic SM1400ZSNA
Merk	Etherma
Vermogen	1400 W
Elektrische voeding	230 V ~ 50 Hz
Afmetingen (L x B x H)	800 x 120 x 100 mm
Gewicht	4 kg
Beschermingstype	IP24 (met aangesloten connectoren)
Beschermingsklasse	I
Warmtebron	Infrarood halogeenlamp
Levensduur van de lamp	Gemiddeld 5000 uur
Minimale montagehoogte	1,80 m boven de vloer
Laterale veiligheidsafstand	≥ 500 mm (volgens bijlage)
Hoofdfuncties	Infraroodverwarming, verstelbare hoek, wand- of plafondmontage, afstandsbediening mogelijk (afhankelijk van versie)
Onderhoud en reiniging	Afnemen met een zachte, vochtige doek, geen reinigingsmiddelen gebruiken, niet onderdompelen
Veiligheid	Niet afdekken, niet direct in de lamp kijken, aanbevolen vertraagde zekering 16 A, uitschakelen voor afstelling
Reserveonderdelen beschikbaar	Infrarood halogeenlamp, voedingskabel, schakelaar
Repareerbaarheid	Reparaties door de klantenservice van de fabrikant of erkende verkoper, vervanging van beschadigde onderdelen
Garantie	2 jaar (3 jaar voor ECO+ versies)
Beoogd gebruik	Buiten, verwarming van terrassen en open gebieden

Veelgestelde vragen - Solamagic SM1400ZSNA Etherma

Hoe installeer ik mijn Solamagic SM1400ZSNA radiator?

Lees eerst de veiligheidsinstructies. Monteer het apparaat op een harde ondergrond, op minimaal 1,80 m van de vloer, en houd rekening met de veiligheidsafstanden (zie bijlage). Gebruik geschikte bevestigingen (M6x60 schroeven met metalen pluggen voor beton). De elektrische installatie moet worden uitgevoerd door een professional volgens de VDE 0100 norm.

Kan ik deze radiator binnenshuis gebruiken?

Nee, deze radiator is uitsluitend ontworpen voor buitengebruik (terras, balkon). Het is niet geschikt voor het verwarmen van afgesloten ruimtes.

Wat moet ik doen als mijn apparaat niet aangaat?

Controleer eerst de schakelaar (voor modellen met schakelaar) en de zekering (aanbevolen vertraagde 16 A). Als de halogeenlamp kapot is, neem dan contact op met de klantenservice. Zorg ervoor dat de stekker goed is aangesloten.

Wat is de levensduur van de infraroodlamp?

De gemiddelde levensduur is 5000 uur. Als de lamp niet meer verwarmt of donkere plekken vertoont, vervang deze dan door een origineel onderdeel via de klantenservice.

Hoe reinig ik de radiator?

Koppel het apparaat los en laat het afkoelen. Veeg de behuizing af met een zachte, vochtige doek zonder schoonmaakmiddel. Dompel het apparaat nooit onder in water en spuit het niet af.

Welke veiligheidsafstanden moet ik aanhouden?

De minimale montagehoogte is 1,80 m. Volgens de bijlage moet u een afstand van 500 mm tot de zijwanden, 1000 mm tot het plafond en 2000 mm tot het stralingsoppervlak aanhouden om brandgevaar te voorkomen.

Kan ik de hoek van de radiator aanpassen?

Ja, de stralingshoek is verstelbaar. Om de richting aan te passen, schakel het apparaat uit en laat het afkoelen, draai vervolgens de bevestigingsschroeven los, stel de hoek in en draai ze weer vast.

Wat moet ik doen als de radiator niet genoeg verwarmt?

Controleer de stralingshoek: de te verwarmen objecten moeten zich in het directe veld bevinden. Controleer de afstand en montagehoogte. Als het vermogen onvoldoende is, vergelijk dan met het verwarmingsoppervlak dat in de technische gegevens staat vermeld.

Hoe kan ik gebruikmaken van de garantie?

De garantie is 2 jaar (3 jaar voor ECO+). U moet uw apparaat registreren met de garantiekaart. Neem bij een defect contact op met de klantenservice met de aankoopfactuur. Niet-geautoriseerde reparaties maken de garantie ongeldig.

Kan ik een verlengsnoer gebruiken met deze radiator?

Gebruik een verlengsnoer dat geschikt is voor het vermogen (minimaal 16 A). Zorg ervoor dat de stekker niet wordt blootgesteld aan directe stralingswarmte (temperatuur < 70 °C). Volg de veiligheidsinstructies.

GEBRUIKSAANWIJZING Solamagic SM1400ZSNA Etherma

Montage- en gebruikshandleiding voor infraroodstraler

500 W, (IR 02004 / IR 02016)

1000 W, (IR 02007 / IR 02010)

1400 W kompakt, (IR 02001)

1400 W Basic, ECO+, (IR 03001 / IR 03038)

2000 W Basic, (IR 03002)

2000 W Basic, ECO+, (IR 04002 / IR 04039)

2000 W RC, ECO+, (IR 04003)

2000 W IP65 ECO+, (IR 04006)

2800 W, (IR 04009)

Inhoudsopgave

Veiligheids- en bedieningsaanwijzingen....17

Montageaanwijzingen 19

Inbedrijfstelling 24

Reinigingsaanwijzingen 24

Storingzoeken 25

Garantievoorwaarden 26

Aanvullende aanwijzingen 27

Bijlagen

• Bijlage 1: Opbouwapparaten AX Technische gegevens, veiligheidsafstanden

- Bijlage 2: Inbouwapparaten in het plafond Technische gegevens, veiligheidsafstanden AX

- Stralingsdiagrammen AX

Veiligheids- en bedieningsaanwijzingen

Neem de volgende aanwijzingen in acht:

Lees de gebruiksaanwijzing vóór de montage zorgvuldig door en bewaar deze. Dit verwarmingsapparaat voor het buitenbereik is voor het gebruik door volwassen personen bedoeld. Het is niet voor het creeren van een aangenaam temperatuurniveau binnen bedoeld.

Kinderen mogen niet met het verwarmingsapparaat spelen. Kinderen jonger dan 3 jaar moeten uit de buurt worden gehouden, tenzij ze voortdurend worden bewaakt.

Voorzichtig – Sommige delen van het product kunnen zeer heet worden en brandwonden veroorzaken. Bijzondere voorzichtigheid is geboden, wanneer kinderen en kwetsbare personen aanwezig zijn.

• De installatie moet op de juiste wijze volgens de installatievoorschriften VDE 0100 (evt. ook deel 559 en 701 in acht nemen) door een vakbekwaam persoon worden uitgevoerd.
• Bij alle werkzaamheden de elektrische installatie beslist spanningsvrij schakelen (netstekker loskoppelen, zekering uitschakelen). De verwarming pas inschakelen wanneer alle leidingverbindingen volledig aangesloten zijn.
• De huishoudelijke installatie voor de voeding van de verwarming moet zijn ontworpen met een schakelaar en zijn beveiligd met een zekering van minimaal 16A traag (type C16A).
• Niet rechtstreeks onder stopcontacten, verdeeldozen, schakelaars of elektrische leidingen monteren.
• Stopcontacten mogen zich uitsluitend in de in de bijlage 1 aangegeven posities bevinden.
• De warmtestraler volgens VDE 0100 deel 559 niet in de buurt van gordijnen of brandbare materialen aanbrengen.
• Het apparaat voldoet aan de minimale beschermingsklasse IP 24 wanneer alle stekkerverbindingen (apparatenstekkers, stekkers van aanvullende componenten) verbonden zijn en is voor toepassing buiten toegelaten.
• Gebruik het apparaat nooit zonder er toezicht op te houden.
• Het apparaat in ingeschakelde of warme toestand niet afdekken, anders bestaat er gevaar voor brand.
• Voor het aanpassen van de straalrichting het apparaat uitschakelen en af laten koelen.
• Niet rechtstreeks gedurende langere tijd en vanaf een korte afstand in de in

gebruik zijnde IR-halogeenlamp kijken.

• IR-halogeenlampen zijn gevoelig voor direct contact met de huid (niet met de vingers aanraken). Vet of ander vuil kunt u verwijderen met een met alcohol bevochtigde doek.
• Om de levensduur van de IR-halogeenlamp te waarborgen moet hij tegen trillingen, schokken en schadelijke stoffen zoals zuren, ammoniak, cementstof etc. worden beschermd.
• De IR-halogeenlamp moet tegen mechanische belasting worden beschermd. Hij moet worden vervangen, wanneer verkleuringen (donkere plekken, vervormingen) zichtbaar worden of de nominale levensduur wordt bereikt.
• Beschadigde elementen zoals schakelaars, afdichtingen of verwarmingslamp dienen altijd worden vervangen. Het apparaat moet onmiddellijk worden ontmanteld en droog opgeslagen.
• Reparaties (vervangen van een defecte aansluitkabel van een defecte verwarmingsbuis of dergelijke) mogen alleen door de klantenservice van de fabrikant of een geautoriseerde dealer worden uitgevoerd.
• Reinigings- en onderhoudswerkzaamheden mogen uitsluitend door volwassen personen met voldoende vakkennis worden uitgevoerd.

Leveringsomvang

IR-warmtestraler

Houder, aan het apparaat gemonteerd of in de set

Montage- en gebruikshandleiding

Montageaanwijzingen

• Montage van de straler alleen met het juiste montagemateriaal (voorbeeld: schroef M6x60 met metalen ankers bij stenen of betonnen ondergrond) op stevige, draagkrachtige, normaal, of moeilijk resp. niet-ontvlambare ondergrond.
• Indien straler en stopcontact niet op hetzelfde oppervlak worden gemonteerd, moet ervoor worden gezorgd, dat het stralingsveld niet op het stopcontact kan worden gericht. Anders moet absoluut worden gewaarborgd, dat het stopcontact bij het stralen niet warmer dan 70°C kan worden.
• IR-warmtestralers moeten bij schuine montage aan het plafond met de kabelrangschikking „onder“ worden gemonteerd.
• De veiligheidsafstanden volgens bijlage 1 en 2 moeten worden aangehouden.
• Het bereik van de warmtewerking kan aan de hand van het stralingsdiagram (bijlage 3) worden ingeschat. Daarin staan op verschillende afstanden van de warmtestraler de afmetingen van de stralingsoppervlakken en bij elk de stralingsintensiteit vermeld.
• Montagehoogte: minstens 1,80 m boven de vloer

1. Voor warmtestralers met beugel

• Beugel onder inachtneming van de veiligheidsafstanden (bijlage 1) en de veiligheids- en bedieningsaanwijzingen bevestigen.
• Stervormige moeren en zeskantmoer van de schroefspil afdraaien
• Apparaat erop zetten en daarbij de beugel iets omhoog buigen
• Aan één kant de zeskantmoer op de tapbout schroeven en tegen de beugel vastdraaien
• Stralingshoek individueel instellen
• Zeskantmoer M6 met steeksleutel SW 10 aandraaien.
• Aan beide kanten de stervormige moeren erop schroeven.

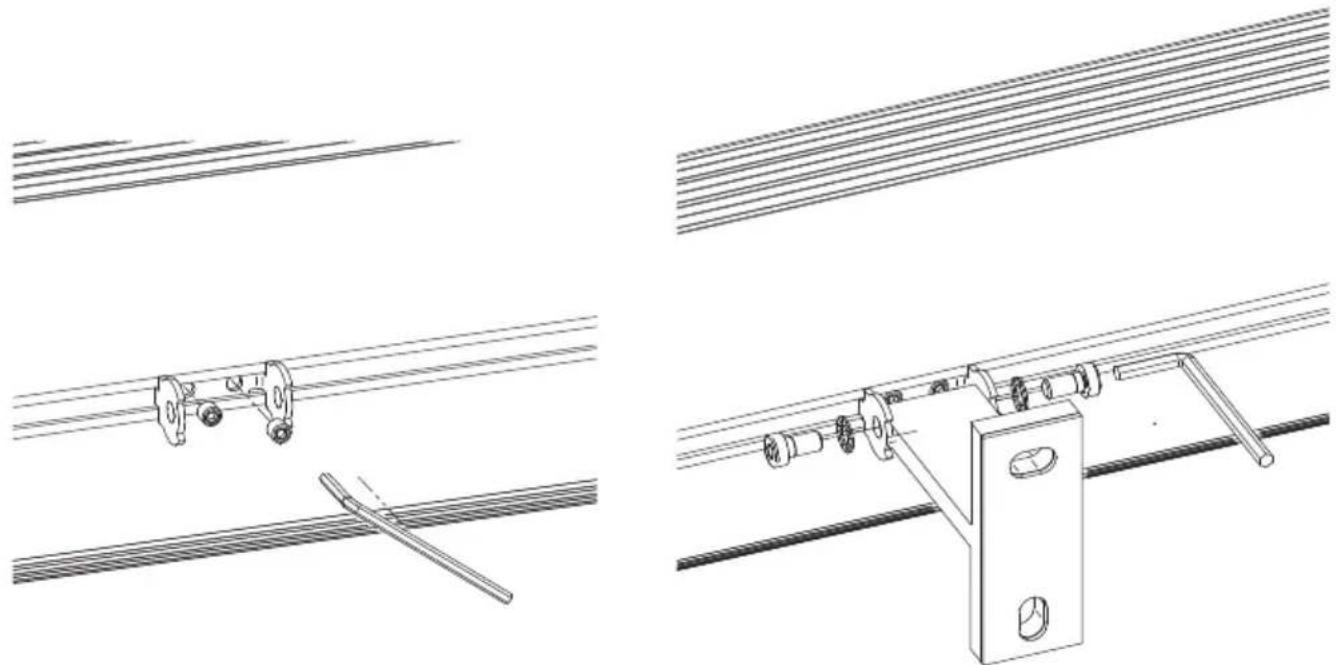

2. Voor warmtestralers met T-houder

• T-houder met siliconenplaat eronder met 2 schroeven op het bevestigingsoppervlak monteren onder inachtneming van de veiligheidsafstanden en veiligheidsaanwijzingen (zie bijlage 1)
• Klemsleden op het verwarmingsapparaat centreren en door aandraaien van de klemschroeven vastzetten.
• De warmtestraler met de klemsleden op de T-wandhouder positioneren. De schroeven M6 met tandveerringen 6,4 zijwaarts door de klemsleden in de T-wandhouder handvast erin schroeven.
• De warmtestraler in de gewenste straalrichting brengen en de beide schroeven M6 met inbussleutel (SW5) stevig vastdraaien.

3. Voor warmtestralers met kantelgewrichten

• Geschikte montageafstand van de kantelgewrichten aan warmtestraler vastleggen.
• Afdekplaat in de gekozen afstand met geschikt montagemateriaal aan de wand/plafond bevestigen.

LET OP!

Bij plafondmontage moeten de meegeleverde isolatieschijven tussen plafond en afdekplaat worden geïnstalleerd.

• De gewrichten elk op blokken met schroefdraadgat vastdraaien totdat ze niet meer aan het apparaat kunnen worden verschoven, draadstift M3 vastdraaien.
• Gewrichten zo instellen, tot de gewenste kanteling is bereikt.
• In afdekplaat positioneren en draadstift M5 vastdraaien.

4. Voor warmtestralers met inbouwframe voor in het plafond

Algemene aanwijzingen

• De montage mag de bestaande statica van het plafond niet wijzigen of aantasten.
• De elektrische aansluiting moet buiten het inbouwframe worden aangebracht (toegang voor revisie).
• De minimumafstanden volgens bijlage 2 geven de vrije ruimten voor de luchtcirculatie aan. Deze mogen niet door isolatiemateriaal of iets anders verkleind of afgedekt worden.

Montagestappen:

• Uitsparing in het plafond maken met de afmetingen volgens bijlage 2.
  • Apparaat elektrisch aansluiten.
• Apparaat met de platte veren (1) in de uitsparing in het plafond schuiven, spiraalveer (2) aan het inbouwframe terug drukken en ook deze kant in de uitsparing in het plafond inbrengen.
• Klemveren (2) tegen de binnenkant van de uitsparing in het plafond vast laten klemmen.

5. Andere bevestigingsmethoden

Neem de montage-instructies, die bij het toebehoren zijn gevoegd, in acht.

Inbedrijfstelling

Het apparaat moet op het stroomnet worden aangesloten. Bij modellen zonder schakelaar geschiedt het verwarmen onmiddellijk bij het insteken van de stekker in het stopcontact. Bij de modellen met schakelaar of draadloze ontvanger wordt het verwarmen door bediening van de schakelaar of de afstandsbediening geactiveerd.

Neem indien van toepassing de afzonderlijke gebruiksaanwijzing van de radiografische afstandsbediening in acht.

Reinigingsaanwijzingen

• Apparaat loskoppelen van het voedingsnet.
  • Behuizing af laten koelen.
• Behuizing met een vochtige, zachte doek afvegen, daarbij geen reinigingsmiddelen gebruiken.

Het apparaat nooit in vloeistoffen onderdompelen of afspuiten.

Een eventuele verkleuring van het beschermrooster door de warmte is het gevolg van normale fysische processen en is geen defect.

Storingzoeken / Oplossing

Probleem: Het apparaat kan niet worden ingeschakeld.

• Bij modellen met schakelaar moet deze na aansluiting op de voeding worden ingeschakeld.
• Heeft u de sterkte van uw zekering gecontroleerd? U heeft voor een storingvrij gebruik van de straler een zekering van 16 ampère (traag) nodig.
• Controleer of de IR-halogeenlamp gebroken is. Zo ja, neem dan contact op met de klantenservice of de fabrikant.

Probleem: Het apparaat geeft niet voldoende warmte.

• Controleer de stralingshoek. De te verwarmen objecten moeten zich direct in het stralingsveld bevinden.
• Controleer de afstand en de montagehoogte van de straler.
• Het vermogen van de straler is niet sterk genoeg. Vergelijk het oppervlak dat verwarmd kan worden in de technische gegevens.

Probleem: De IR-halogeenlamp geeft geen warmte meer.

• De gemiddelde levensduur van IR-halogeenlampen bedraagt 5000 uren.
• Wanneer de levensduur is verstreken, neem dan contact op met de klanten-service of de fabrikant.

Garantievoorwaarden voor Solamagic-apparatuur

Voor de in dit handboek weergegeven apparaten geven wij garantie volgens onderstaande voorwaarden:

1. Wij verhelpen gratis overeenkomstig de volgende bepalingen beschadigingen of gebreken aan het apparaat, die aantoonbaar berusten op fabricagefouten, wanneer deze onmiddellijk na vaststelling worden gemeld. De garantieperiode voor het apparaat bedraagt 2 jaar, voor apparaten met het label ECO+ verlengen wij de garantie met 1 jaar tot in totaal 3 jaar. De garantieperiode voor de verwarmingsbuizen bedraagt 12 maanden met max. 5000 bedrijfsuren binnen deze periode.

Er geldt geen garantieplicht voor geringe afwijkingen van de gewenste kwaliteit, die voor de waarde en bruikbaarheid van het apparaat niet relevant zijn. De garantie vervalt bij schade door bijzondere klimatologische omstandigheden, bij abnormale omgevingsomstandigheden of bij ongeschikte gebruiksomstandigheden. Uw dealer adviseert u graag over apparaatuitvoeringen in dergelijke omstandigheden. Er kan geen garantie worden verleend, wanneer schade of gebreken aan het apparaat zijn terug te voeren op onjuiste installatie of niet-naleving van de bedieningsaanwijzingen.

1. De garantie zal op zodanige wijze worden uitgevoerd, dat defecte apparaten naar onze keuze gratis worden gerepareerd of door foutloze apparaten worden vervangen. Apparaten, waarvoor onder verwijzing naar deze garantie aanspraak wordt gemaakt op de garantieservice, moeten aan de fabrikant of een geautoriseerd servicecenter worden overhandigd of verzonden. Arbeids- en materiaalkosten van de eindgebruiker worden niet vergoed. Er moet altijd een aankoopbewijs met aankoop- en/of leveringsdatum en een gedetailleerde beschrijving van de fout worden overlegd.

2. De aanspraak op garantie vervalt, wanneer reparaties of aanpassingen door personen worden uitgevoerd, die hiertoe door ons niet gemachtigd zijn of wanneer in onze apparaten vervangingsonderdelen, aanvullende onderdelen of toebehoren zijn aangebracht, die geen originele onderdelen zijn en een defect hebben veroorzaakt. Hetzelfde geldt, wanneer het typeplaatje of het apparaatnummer verwijderd of onleesbaar gemaakt is.

3. Uitgesloten van deze garantie zijn beschadigingen of defecten door niet volgens de voorschriften uitgevoerde aansluiting, onjuist gebruik, mechanische beschadigingen, met name aan de verwarmingsbuizen, evenals niet-naleving van de installatievoorschriften en bedieningsaanwijzingen. Voor gevolgschade aanvaarden wij geen aansprakelijkheid.

4. Verleende garantiediensten verlengen de garantieperiode niet en doen evenmin een nieuwe garantietermijn ingaan. De garantieperiode voor ingebouwd vervangingsonderdelen eindigt met de garantieperiode voor het gehele apparaat. Voor zover een beschadiging of defect niet verholpen kan worden of het herstel door ons wordt afgewezen of onredelijk lang duurt, wordt op verzoek van de eindgebruiker kosteloos een gelijkwaardige vervanging geleverd. In geval van een vervangende levering behouden wij ons het recht voor een passend gebruik in rekening te brengen voor de gebruikstijd tot dan toe. Vervangen apparaten worden ons eigendom.

5. De garantie geldt alleen, wanneer de klant zijn apparaat middels de garantie- kaart bij de fabrikant heeft laten registreren.

Deze garantievoorwaarden gelden vanaf 1-1-2015 voor apparaten die gekocht zijn in een land van de Europese Unie, zelfs wanneer u deze in het buitenland gebruikt. De garantievoorwaarden hebben geen invloed op de wettelijke garantieaanspraken.

Aanvullende aanwijzingen

Technische wijzigingen voorbehouden.

Deze producten zijn „Made in Germany“.

Meer producten van SOLAMAGIC®

en toebehoren vindt u onder:

www.SOLAMAGIC.com

Neem de volgende terminologie in de bijlage in acht:

Bijlage 1: Opbouwapparaten - technische gegevens, veiligheidsafstanden

1	Apparaattype	8	Afmeting (mm)
2	Productgroep	9	Gewicht (kg)
3	Stroomaansluiting	10	Gemiddelde levensduur (h)
4	Beschermingssoort	11	Afstand (mm)
5	Vermogen (W)	12	Montage aan het plafond
6	Beschermingsklasse	13	Wandmontage
7	Mark A Afstand tot de zijwand
C	Afstand tot erachter liggende wand D Afstand tot het plafond
E	Afstand tot het bestraalde oppervlak

Bijlage 2: Inbouwapparaten in het plafond - technische gegevens, veiligheidsafstanden

1	Apparaattype	7	Mark
2	Productgroep	9	Gewicht (kg)
3	Stroomaansluiting	10	Gemiddelde levensduur (h)
4	Beschermingssoort	B1	Breedte van de uitsparing
5	Vermogen B2 Framebreedte
6	Beschermingsklasse L1 Lengte van de uitsparing
H3	Afstand tot plafond L2 Framelengte
A	Afstand tot de zijwand E		Afstand tot het bestraalde oppervlak

Bijlage 3: Stralingsdiagrammen

1

Max. vermogen

2

Warmteoppervlakken
