GEBRUIKSAANWIJZING AlcoQuant 6020 Envitec

Gebruiksaanwijzing NL

1 Algemene veiligheids- en onderhoudsinstructies ....8
2 Gebruiksdoel en toepassingsgebieden 8
3 Beschrijving van het apparaat en de werking....8
4 Bediening....8
4.1 Meting in de actieve modus (menu-item 1) 8
4.2 Meting in de passieve modus (menu-item 2)......8
4.3 Het datageheugen 8
5 Instandhouding / verzorging van het apparaat 8
5.1 Vervanging van de batterijen....8
6 Verwijdering apparaat, alcoholsensor, batterijen....8
7 Beschrijving van de fouten en fouten verhelpen....8
8 Technische specificatie 8
9 Garantie....8
10 Bestelinformatie 8

Deze gebruiksaanwijzing is met de grootst mogelijke zorgvuldigheid opgesteld. Indien u bij de omgang met het apparaat toch details ontdekt die niet kloppen, verzoeken wij u ons hierover te informeren, zodat wij fouten zo snel mogelijk kunnen verhelpen.

Veranderingen door optische of technische verbeteringen ten opzichte van de in deze gebruiksaanwijzing vermelde gegevens en afbeeldingen voorbehouden. Alle in de tekst genoemde en afgebeelde handelsmerken zijn handelsmerken van de betreffende eigenaars en beschermd.

Nadruk, vertaling en elke vorm van verveelvoudiging – ook van fragmenten – is niet toegestaan zonder schriftelijke toestemming van de fabrikant.

Deze gebruiksaanwijzing kan door EnviteC-Wismar GmbH gewijzigd worden.

Doc.-nr.: 059-07-11000300-k.doc © 2008 EnviteC-Wismar GmbH

1 Algemene veiligheids- en onderhoudsinstructies

Elk gebruik van het apparaat vereist een nauwkeurige kennis en naleving van deze gebruiksaanwijzing. Het apparaat is uitsluitend bestemd voor het beschreven gebruik.

• Geen gebruik in explosieve omgevingen!
  Het apparaat mag niet in explosieve omgevingen gebruikt worden.
• Brandgevaar - niet in combinatie met licht ontvlambare gassen (bijvoorbeeld narcosegassen) gebruiken.
• Draagbare of mobiele HF-communicatieapparatuur kan de werking van elektrische medische apparatuur storen.
• Tijdens het gebruik bij de patiënt is het niet toegestaan om de PC en het apparaat via de datakabel te verbinden.

Inbedrijfstelling

Controleer vóór de inbedrijfstelling de kalibratiesticker op de behuizing van het apparaat. Wanneer de hierop vermelde datum bereikt of overschreden is, moet de AlcoQuant 6020 opnieuw gekalibreerd of onderhouden worden en mag hij niet meer voor metingen worden gebruikt. Het onderhoud en de kalibratie mogen alleen worden uitgevoerd door personeel dat hiervoor opgeleid en hiertoe door EnviteC gemachtigd is.

Onderhoud

Het apparaat moet om het half jaar door geautoriseerd vakpersoneel gekalibreerd en onderhouden worden (met logboek).

Reparaties aan het apparaat dienen uitsluitend door geautoriseerd servicepersoneel te worden uitgevoerd. Bij reparaties mogen enkel originele onderdelen van EnviteC-Wismar GmbH gebruikt worden. De halfjaarlijkse kalibratie van het apparaat is noodzakelijk om de in de specificatie gegarandeerde nauwkeurigheid te garanderen.

Verklaring van de symbolen

Wanneer de betreffende veiligheidsmaatregelen niet getroffen worden, kan de dood, zwaar lichamelijk letsel of flinke materiële schade het gevolg zijn.

Belangrijke informatie over het product of een deel van de gebruiksaanwijzing dat speciale aandacht verdient.

Afvoer

Overeenkomstig de richtlijn 2002/96/EG (AEEA) wordt het elektrische en elektronische apparaat na de demontage teruggenomen door de fabrikant voor een vakkundige verwijdering!

2 Gebruiksdoel en toepassingsgebieden

De AlcoQuant 6020 is ontwikkeld voor het snel en nauwkeurig bepalen van het ademalcoholgehalte en geschikt voor de volgende toepassingen:

• routinecontroles van de politie
• tenuitvoerlegging van een straf
- arbeidsveiligheid

3 Beschrijving van het apparaat en de werking

De AlcoQuant 6020 bepaalt tijdens het blazen van de testpersoon de hoeveelheid ingeblazen lucht en neemt na 1,2 liter (standaardinstelling) een monster.

De AlcoQuant 6020 heeft een speciale elektrochemische sensor die alleen op alcohol reageert. Bijzondere kenmerken van deze sensor zijn zijn specifieke reactie op alcohol en zijn langetermijnstabiliteit, die een kalibratie-interval van 6 maanden mogelijk maakt. De invloed van andere substanties die in de uitgeademde lucht kunnen voorkomen, zoals aceton, eucalyptol etc., is op grond van het toegepaste elektrochemische meetprincipe te verwaarlozen.

Het voor maximale nauwkeurigheid ontwikkelde monsternamesysteem maakt korte meetintervallen en daarmee extreem korte wachttijden tussen de metingen mogelijk. Dankzij het gebruik van de nieuwe verbeterde ethanolsensor E 100 en het nieuwe innovatieve monsternamesysteem wordt een hoge reproduceerbaarheid van de meetresultaten gegarandeerd.

In het apparaat zijn de nieuwste technologieën geïmplementeerd om foutieve metingen te voorkomen en maximale meetnauwkeurigheid te garanderen. Zo vindt er onder andere een permanente controle van de volgende functies en componenten plaats.

• Temperatuur van het apparaat
- Batterij
- Monsterneming
- Alcoholsensor
- Signaalgever
- Intern geheugen
LED's
• Kalibratie-intervallen

Het apparaat is uitgerust met een datageheugen en een seriële data-interface (RS232). De gegevens kunnen met de software >Datamanager Alco 60XX< inclusief datakabel naar een PC overgedragen en geanalyseerd worden.

Het apparaat wordt met de drie folietoetsen bediend. Om de folietoetsen hygiënisch te houden, kunnen ze eenvoudig met een vochtige doek gereinigd worden. Alle indicaties, de apparaatstatus- en foutmeldingen verschijnen in gewone tekst op het verlichte grafische display.

4 Bediening

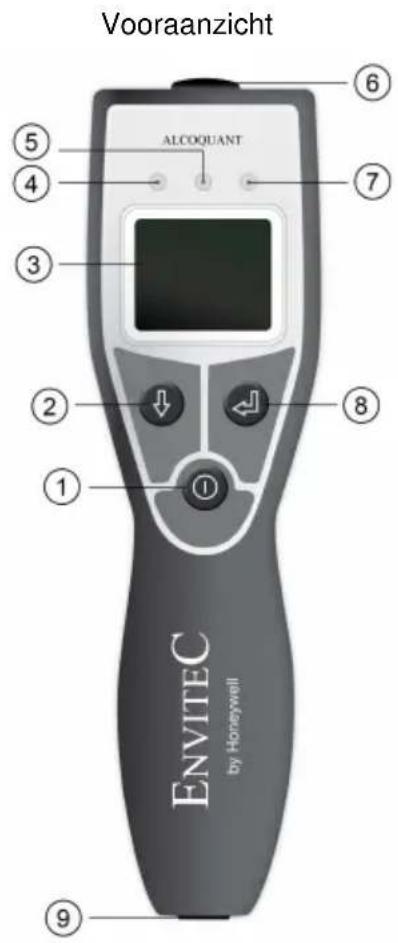

Vooraanzicht ALCOQUANT 6 5 4 7 3 2 8 1 ENVITEC by Honeywell 9

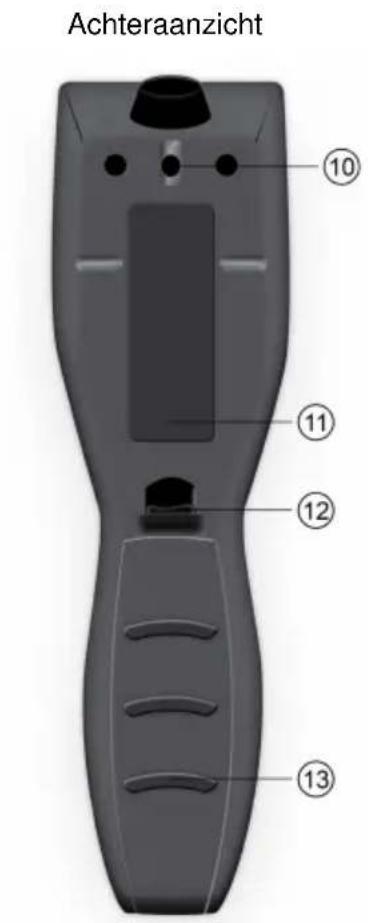

Achteranzicht ⑩ ⑪ ⑫ ⑫ ⑬

Nr.	Beschrijving Nr.	Beschrijving
1	AAN / UIT-toets	8	OK-toets
2	Selectietoets	9	Data-interface RS 232
3	Display	10	Uitblaasopening
4	LED rood - foutindicatie	11	Apparaatlabel
5	LED geel - meting loopt/attentie	12	Batterijvakopener
6	Mondstukopening	13	Deksel van het batterijvak
7	LED groen - meetklaar

Symbolen op het label

Gebruiksaanwijzing in acht nemen!

Productiedatum

Productnummer

Serienummer

Toepassingsdeel type B

Verwijderingsvoorschriften naleven!

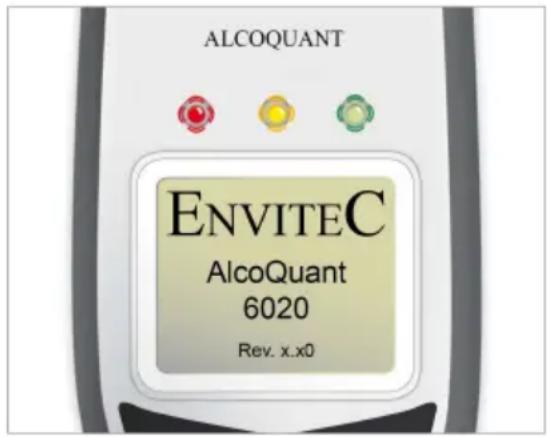

Inschakelen

→ Toets ca. 1 seconde ingedrukt houden

Het apparaat voert automatisch een zelftest van de interne functies en componenten uit. Tijdens deze zelftest verschijnen de apparaatversie, de softwareversie (Rev x.x0) en de volgende kalibratiedatum ongeveer 2 seconden op het display. Na circa 3 seconden is het apparaat meetklaar in de actieve meetmodus (groene LED knippert om de 1,5 seconde, op het display staat „Klaar“).

→ Toets ca. 3 seconden ingedrukt houden

Als er binnen 2,5 minuut geen meting uitgevoerd of geen toets ingedrukt wordt, schakelt de AlcoQuant 6020 zichzelf automatisch uit.

Tabaksrook

Tabaksrook in de uitgeademde lucht beschadigt het meetsysteem (al dan niet onherstelbaar). Daarom moet gegarandeerd worden dat de testpersoon vlak voor de meting niet gerookt heeft. Wachttijd: minimaal 5 minuten na het roken.

Restalcohol in de mond

Restalcohol in de mond vervalst de meting. Daarom moet gegarandeerd worden dat de testpersoon vlak voor de meting geen alcohol tot zich genomen heeft. Wachttijd: minimaal 15 minuten na de laatste alcoholconsumptie.

Ook alcoholische mondsprays, medische sappen en druppels, oprispen en braken kunnen tot tijdelijke mondalcohol leiden. Het spoelen van de mond met water of non-alcoholische dranken vervangt de wachttijd niet!

Hyperventilatie

De testpersoon moet voor de meting normaal en rustig ademen, niet meerdere malen diep in- of uitademen (hyperventilatie), omdat het ademalcoholgehalte door afkoeling van de ademlucht kort kan veranderen en het meetresultaat hierdoor vervalst wordt.

Bedieningsmenu

Het apparaat bevindt zich na het inschakelen in menu-item „1. Actieve modus“.

Na ongeveer 3 seconden is het apparaat meetklaar (groene LED knippert om de 1,5 seconde).

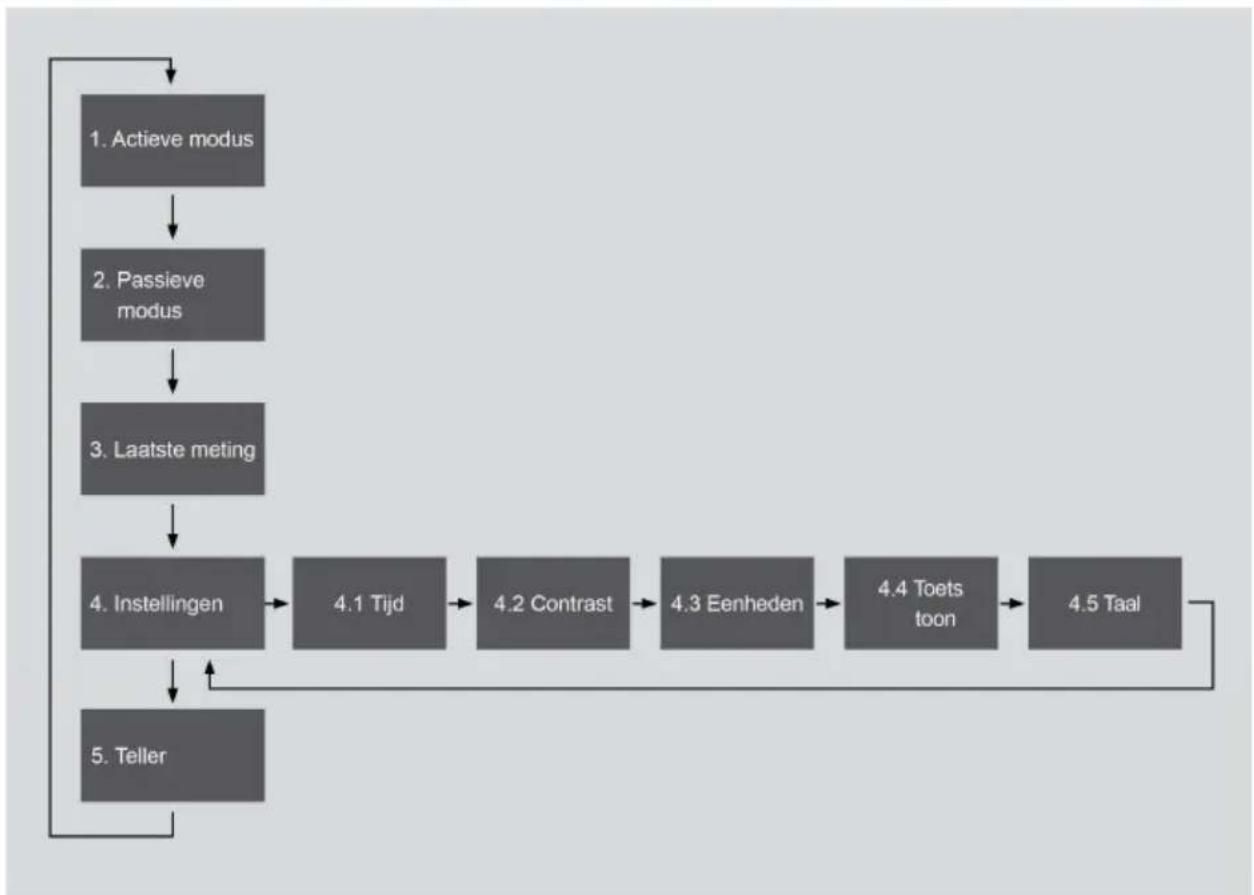

Hoofdmenu AlcoQuant 6020

Selectietoets voor het selecteren van de menu-items

Bevestigen van het geselecteerde menu-item

Verlaten van de submenu's 4.x

4.1 Meting in de actieve modus (menu-item 1)

Met de meting in de actieve modus wordt het alcoholgehalte in de uitgeademde lucht nauwkeurig bepaald. Daarbij wordt gegarandeerd dat uitsluitend diepe longlucht naar de sensor geleid wordt.

Dit is noodzakelijk, omdat er alleen tussen het alcoholgehalte van diepe longlucht en het bloedalcoholgehalte een vast verband bestaat.

Origineel mondstuk plaatsen

EnviteC-mondstuk in de hiervoor bedoelde mondstukopening van de AlcoQuant 6020 plaatsen. Hiertoe moet de hygiënische verpakking van het mondstuk op de perforatie geopend en als hygiënische contactbescherming bij het plaatsen gebruikt worden (zie afbeelding).

Mogelijke fouten – voortijdige beëindiging van de meting

Wanneer de ademstroom tijdens het blazen wordt onderbroken, zijn er twee lange signalen te horen en verschijnt de foutmelding „Blaasfout“. Er moet opnieuw geblazen worden.

• Voor elke meting in de actieve modus moet een nieuw mondstuk gebruikt worden.
• De uitblaasopening moet tijdens het blazen vrijgehouden worden, omdat anders de meetwaarde vervalst wordt.
• Als de testpersoon ondanks een nulmeting opvalt door zijn gedrag of door een alcohollucht, moet het apparaat door geschoold servicepersoneel gecontroleerd worden.
• Patiënten met een verminderde longinhoud kunnen de vereiste hoeveelheid uitgeademde lucht van 1,2 liter eventueel niet bereiken. Voer in dit geval een meting in de passieve meetmodus (zonder mondstuk) uit.

Actieve meting starten

12:34 Hoofdmenu 1 Actieve modus 2 Passieve modus 3 Laatste meting Selecteer OK of

12:34 1 Actieve modus Klaar 8 Menu

Na het inschakelen schakelt het apparaat automatisch in de actieve meetmodus en op het display verschijnt „Klaar“

De meting wordt automatisch met het inblazen van de ademlucht gestart.

Gelijkmatig en met voldoende ademstroom in het apparaat blazen. Er moet een hoeveelheid uitgeademde lucht van 1,2 liter bereikt worden.

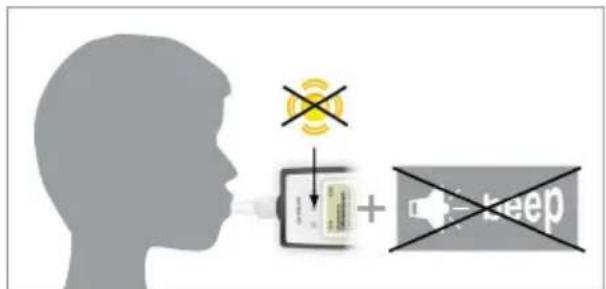

Akoestisch + optisch signaal

Het correct blazen wordt door een akoestisch signaal en de knipperende gele LED weergegeven.

Het blazen is beëindigd, zodra er geen signaal meer te horen is en de gele LED dooft.

12:34 BAC 0,54 ‰ Meting: 1170 12:24 21.04.05 OK

Analyse en weergave van de meetwaarde.

Opslag van de meetwaarde.

Toets indrukken om het apparaat weer meetklaar te maken.

4.2 Meting in de passieve modus (menu-item 2)

12:34 Hoofdmenu 1 Actieve modus 2 Passieve modus 3 Laatste meting Selecteer OK

Passieve modus< selecteren

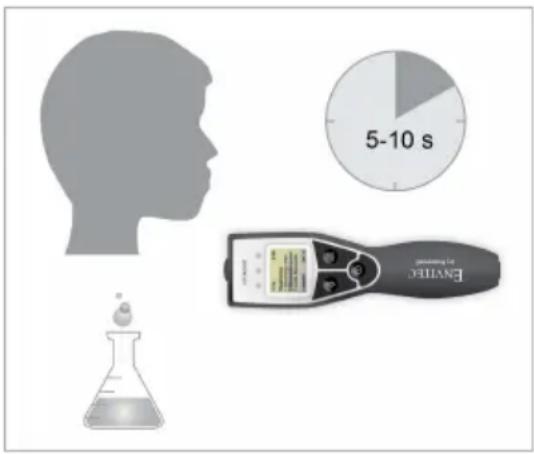

De meting in de passieve modus wordt zonder mondstuk uitgevoerd en dient ter controle van de omgevingslucht of de uitgeademde lucht, bijvoorbeeld van patiënten die niet aanspreekbaar zijn. Er wordt alleen gecontroleerd of er alcohol in de omgevingslucht aanwezig is. Een andere waarde dan >0,00< duidt op alcohol in de omgevingslucht.

5-10 s EVA/TEG mL/min

Meetklaar apparaat direct met de inblaasopening (zonder mondstuk) ongeveer 5-10 seconden (s) dicht tegen de te meten omgeving, bijvoorbeeld voor de mond en neus van de patiënt houden.

Vervolgens de monsterneming activeren door kort op de „start-toets“ te drukken.

De monsterneming moet tijdens het uitademen van de patiënt geactiveerd worden.

Wanneer er geen alcohol gedetecteerd wordt, klinkt er een signaal en brandt de groene LED.

Wanneer alcohol gedetecteerd en een meetwaarde weergegeven wordt, klinken er twee signalen en brandt de rode LED.

De in de passieve modus gemeten waarden komen niet overeen met het ademalcoholgehalte in de diepe longlucht en zeggen dus niets over het bloedalcoholgehalte. Het exacte ademalcoholgehalte in de diepe longlucht kan alleen in de actieve meetmodus betrouwbaar vastgesteld worden.

4.3 Het datageheugen

Het apparaat beschikt over een datageheugen, waarin de meetresultaten opgeslagen worden. Elke uitgevoerde meting wordt automatisch met datum, tijd, meetwaarde en protocolnummer opgeslagen. In het datageheugen kunnen 9.999 records opgeslagen worden.

12:34 Opgelet Geheugen 90 % Vol OK

Het bereiken van de opslagcapaciteit van 90% (9.000 metingen) wordt met de melding >Opgelet Geheugen 90% vol< op het display weergegeven.

Deze waarschuwing moet bevestigd worden door op de „OK-toets“ te drukken.

12:34 Opgelet Geheugen Vol OK

Na de 9.999e meting verschijnt de melding >Opgelet Geheugen Vol< op het display.

Ook deze melding moet bevestigd worden door op de „OK-toets“ te drukken.

Vervolgens wordt telkens de oudste meetwaarde automatisch door de nieuwe meetwaarde overschreven!

De in het datageheugen opgeslagen meetwaarden blijven ook bij een vervanging van de batterijen behouden.

5 Instandhouding / verzorging van het apparaat

Kalibratie

Het apparaat moet om het half jaar aan een instandhouding onderworpen worden. De instandhouding omvat het volgende:

• kalibratie van het apparaat
• controle van de functies van het apparaat
• kalibratiecontrole

De instandhouding mag alleen worden uitgevoerd door EnviteC of servicepersoneel dat door EnviteC geschoold is.

Reiniging

Alleen met een zachte, in mild schoonmaakmiddel gedrenkte wegwerpdoek zonder overmatige druk reinigen.

Desinfectie

Alleen met een zachte, in isopropylalcohol gedrenkte wegwerpdoek zonder overmatige druk een wisdesinfectie uitvoeren volgens EN 60601-1 (controle van de duurzaamheid van de opschriften).

Batterijdeksel bij het reinigen en desinfecteren gesloten houden! Er mag geen vocht in de openingen van het apparaat terechtkomen.

Er moet op gelet worden dat de elektrische contacten in het apparaat (batterij) en op de seriële interface schoon en droog blijven om een goede werking van het apparaat te garanderen.

Na de reiniging/desinfectie met alcohol moet een wachttijd van minimaal 15 minuten tot de volgende meting aangehouden worden!

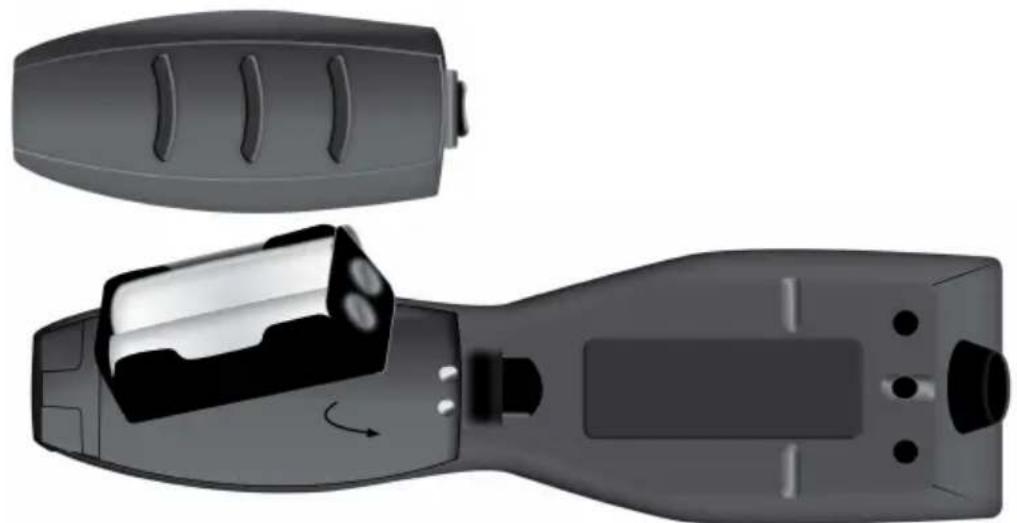

5.1 Vervanging van de batterijen

Een zich herhalend signaal en de tekst „Batterij vervangen“ op het display geven aan dat de batterijen vervangen moeten worden. Het apparaat schakelt zichzelf hierbij na 10 seconden automatisch uit.

Bij het vervangen van de batterijen moet de vergrendeling door middel van een lichte druk op het batterijdeksel losgemaakt en het batterijdeksel afgenomen worden.

Het batterijvak biedt plaats aan een batterijblok met 4 x LR6 (AA) alkaline mignoncellen (aanbeveling: Duracell® Procell®). Alle vier de batterijen moeten altijd tegelijkertijd vervangen worden. Hierbij moet op de juiste poling gelet worden.

Vervolgens wordt het batterijblok weer in de behuizing geplaatst. De aansluitingen van het batterijblok (pijl), zie onderstaande afbeelding, moeten naar het apparaat gericht zijn en zich aan de bovenkant bevinden. Hierna het deksel van het batterijvak weer sluiten.

Geen accu's van hetzelfde type (LR6, AA) in het batterijblok plaatsen!

De capaciteitsbalk op het display geeft onjuiste waarden aan en er kunnen storingen in de werking van het apparaat optreden.

6 Verwijdering apparaat, alcoholsensor, batterijen

Het apparaat en de alcoholsensor horen niet bij het huisvuil. Stuur zowel het apparaat als de alcoholsensor terug naar EnviteC onder vermelding van het trefwoord „Verwijdering“.

De batterijen moeten overeenkomstig de Europese batterijrichtlijn (91/157/EEG) als speciaal afval verwijderd worden.

EnviteC-Wismar GmbH

Alter Holzhafen 18

D-23966 Wismar

Batterijen niet in het vuur gooien of met geweld openen. Er bestaat explosiegevaar!

7 Beschrijving van de fouten en fouten verhelpen

Elke apparaatfout wordt akoestisch door twee korte signalen en optisch ofwel door de gele LED (fout die de meting niet belemmert) ofwel door de rode LED (fout die de meting belemmert) aangegeven en leidt tot een bijbehorende foutmelding op het display.

De foutmelding moet bevestigd worden door kort op de „OK-toets“ te drukken.

Foutmelding Mogelijke oorzaak Remedie
Gebruikersfout
Blaasfout	BlaasfoutDeze foutmelding verschijnt,als de ademstroom tijdenshet blazen onder of boveneen vereist niveau gekomenis, voordat er minimaal 1,2liter lucht is ingeblazen.	Nadat de foutmelding is afgegeven (ca. 2seconden), keert het apparaat terug naarde vorige meetmodusEen signaal en de om de 1,5 seconde knipperende groene LED geven aan dathet apparaat meetklaar is.Het blazen kan opnieuw gestart worden.De testpersoon moet langer en krachtigerblazen dan de eerste keer.

Apparaatfouten die het meetproces niet in gevaar brengen (gele LED)

Fout signaalgever	SignaalgeverEr is een defecte signaalgever vastgesteld.	Metingen blijven mogelijk.De foutmelding wordt alleen tijdens de zelftest (bij het inschakelen) afgegeven.Wanneer de fout herhaaldelijk optreedt, contact opnemen met de serviceafdeling.
Fout LED rood	Fout LED rood (groen, geel)Er is een defecte of zwak brandende LED vastgesteld.	Metingen blijven mogelijk.De foutmelding wordt alleen tijdens de zelftest (bij het inschakelen) afgegeven.Wanneer de fout herhaaldelijk optreedt, contact opnemen met de serviceafdeling.
Fout datum tijd	TijdBij het vaststellen van de actuele datum en tijd is een fout vastgesteld.	Metingen blijven mogelijk.De juiste datum/tijd wordt mogelijk niet weergegeven. In dit geval worden de onjuiste datum-/tijdwaarden met de actuele meetwaarde in het geheugen opgeslagen.Wanneer de fout herhaaldelijk optreedt, contact opnemen met de serviceafdeling.

Foutmelding Mogelijke oorzaak Remedie

Apparaatfouten die het meetproces in gevaar brengen (rode LED)

Fout temperatuur	TemperatuurDe in het apparaat vastgestelde temperatuurligt buiten het gespecificeerde bereik van -5 tot +50°C	Metingen kunnen onjuist zijn.Buiten het gespecificeerde temperatuurbereik kunnen de vastgestelde meetwaarden een grotere fouttolerantie hebben dan aangegeven.Het apparaat moet uitgeschakeld en in het gespecificeerde temperatuurbereik gebracht worden (koelen of opwarmen)Hierna moet het apparaat weer ingeschakeld worden.Als de fout optreedt, hoewel het apparaat zich duidelijk binnen het gespecificeerde temperatuurbereik bevindt, contact opnemen met de serviceafdeling.
Fout monsterneming	MonsternemingEr is een fout in het monsternamesysteem gedetecteerd.	Apparaat uit- en weer inschakelen.Als de fout bij de zelftest of bij het meten nogmaals optreedt, contact opnemen met de serviceafdeling.Er kan geen onjuiste meting ontstaan, omdat de meetwaarde bij „Fout monsterneming“ verworpen wordt.
Fout geheugen	GeheugenTijdens een lees- of schrijftoegang tot het interne geheugen is een fout opgetreden.	Geen meting mogelijk.De weergegeven meetwaarde is mogelijk niet juist.Gegevens kunnen niet correct uit het geheugen uitgelezen en de vastgestelde meetwaarden kunnen niet in het geheugen opgeslagen worden.Meting herhalen.Wanneer de fout herhaaldelijk optreedt, contact opnemen met de serviceafdeling.
Fout alcoholsensor	AlcoholsensorEr is een fout op de alcoholsensor vastgesteld.	Geen meting mogelijk.Het apparaat uit- en weer inschakelen.Wanneer de fout herhaaldelijk optreedt, contact opnemen met de serviceafdeling.
Fout kalibratie Kalibratiedatum verstreken		Apparaat moet opnieuw gekalibreerd worden, contact opnemen met de serviceafdeling.Indien het apparaat al gekalibreerd is, kunnen de actuele datuminstellingen onjuist zijn.Ook in dit geval contact opnemen met de serviceafdeling.

8 Technische specificatie

Meetmodi : actief en passief

Meetbereik : 0 tot 5.5 % BAC

Nauwkeurigheid

• Bereik 0 tot 1% : ± 0.05 % absoluut
• Bereik 1 tot 2%. : ± 5 % van de meetwaarde
• Bereik > 2% : ± 10 % van de meetwaarde

Omgevingsvoorwaarden

• Temperatuurbereik werking : -5 °C tot +50 °C
• Temperatuurbereik opslag : -20 °C tot +60 °C
- Opslagtemperatuur (sensor) : 0 °C tot +25 °C, optimaal
• Omgevingsdruk : 600 tot 1400 hPa
- Omgevingsvochtigheid : 20 tot 98% r.v.
- Minimale hoeveelheid : uitgeademde lucht 1,2 liter

Batterijen : 4 x LR6 (AA) alkaline mignoncellen

(aanbeveling: Duracell® Procell®)

Metingen per batterijpak : ca. 1600 metingen, afhankelijk van de batterijen en de omgevingsvoorwaarden

Apparaatinterface : RS 232 (seriële interface).

Gegevens kunnen naar een PC overgedragen worden

Afmetingen (L x B x H) : 190 mm x 61 mm x 38 mm

Gewicht : 275 gram incl. batterijen

Overige informatie

Meetklaar na inschakelen : na ca. 6 s

Meetklaar na 0 %o meting : na ca. 2 s

Meetklaar na 1 %o meting : na ca. 5 s

Sensortype : elektrochemische meetcel E100

Kruisgevoeligheden : andere substanties in de adem zoals aceton etc. zijn te verwaarlozen

Eenheden : configureerbaar door de gebruiker: ‰, mg/l

Invoer : bediening via drie knoppen

Energiespaarmodus : automatische uitschakeling van het apparaat na 2,5 minuut zonder werking, uitschakeling van de achtergrondverlichting na 15 seconden

Datageheugen : opslag van 9.999 meetwaarden met datum en tijd

Mondstukken : wegwerpmondstuk EnviteC

Software : PC-software voor statistische analyse, gegevensoverdracht en protocollering optioneel

Kalibratie : om het half jaar

Veiligheidscontrole : om het half jaar

Technische wijzigingen voorbehouden!

9 Garantie

EnviteC geeft garantie op gebreken die te wijten zijn aan materiaal- of productiefouten. De garantieperiode bedraagt twee jaar vanaf de aankoopdatum. Gebreken die onder de garantie vallen, worden volgens onze garantievoorwaarden verholpen. EnviteC verleent geen garantie, als de gebruiker de werking van het apparaat door het negeren van de gebruiksaanwijzing, onvakkundige behandeling, onreglementair gebruik of door ingreep van een derde in gevaar brengt. In deze gevallen gaat de aansprakelijkheid over op de gebruiker! De garantie vervalt bij chemische inwerking door lekkende batterijen of bij het gebruik van batterijen na de vervaldatum. De kosten voor heen- en terugtransport bij een reparatie die niet onder de garantie valt, zijn voor rekening van de klant.

Stuur te repareren apparaten met alle toebehoren naar het volgende adres:

EnviteC-Wismar GmbH

Service

Alter Holzhafen 18

D-23966 Wismar

Garantieclaims worden alleen in behandeling genomen, als de aankoopbon meegestuurd wordt!

10 Bestelinformatie

AlcoQuant® 6020 – alcoholtester compleet: Best.-nr.
Leveringsomvang:	AlcoQuant® 6020, 4 batterijen (alkali, R6/AA, 1,5V), 25 mondstukken, transportkoffer en gebruiksaanwijzing	1000300
Klantspecifieke instellingen (bijv. eenheid, taal enz.) in overleg
Toebehoren Best.-nr.
Transportkoffer Alco 60XX:	koffer met inleg / 357 mm x 310 mm x 120 mm 1000644
Mondstukken S-type: mondstukken met herademblokkering, 25 st. afzonderlijk hygiënisch verpakt		31-30-0022
Mondstukken D-type: mondstukken met herademblokkering, 25 st. afzonderlijk hygiënisch verpakt		31-30-0024
Software “Datamanager Alco 60XX”	PC-software voor het analyseren en documenteren van de meetresultaten van de AlcoQuant® 6020	1000520
PC-kabel voor de data- en servicemanager:	datakabel voor verbinding van de AlcoQuant® 6020 met RS 232	1000519
Printer matrix: mobiele maxtrixprinter incl. accu met accessoires bestaande uit: printer, laadadapter en 1 rol printpapier		1000616
Printpapier voor printer 1000616:	5 rollen 31-30-0026
Inktlint voor printer 1000616:	1 inktlint voor printer 31-30-0079
Printerkabel voor printer 1000616:	printer kabel 25-pol. voor aansluiting van het apparaat op de printer	1000518
Car Adapter voor printer 1000616 1000768
Printer thermisch:	mobiele thermische printer incl. accu met accessoires bestaande uit: printer, laadadapter en 1 rol printpapier	1000977
Printpapier voor printer 1000977:	1 rol standaard	1001100
Printpapier voor printer 1000977:	1 rol documentecht	1001101
Printerkabel voor printer 1000977		1000563
Car Adapter voor printer 1000977 1001103
Draagtas geel voor AlcoQuant® 6020		1001105
