MANUALE UTENTE AlcoQuant 6020 Envitec

Istruzioni per l'uso ①

Istruzioni per l'uso

AlcoQuant 6020

1 Indicazioni generali di sicurezza e utilizzo....8
2 Scopo e settori d'impiego 8
3 Descrizione dell'apparecchio e del funzionamento....8
4 Utilizzo....8
4.1 Misurazione in modalità attiva (voce menu 1)....8
4.2 Misurazione in modalità passiva (voce menu 2)......8
4.3 Memoria dati....8
5 Manutenzione/Cura dell'apparecchio 8
5.1 Sostituzione delle batterie 8
6 Smaltimento dell'apparecchio, del sensore di alcool e delle batterie 8
7 Descrizione ed eliminazionedegli errori....8
8 Specifiche tecniche....8
9 Garanzia 8
10 Informazioni per le ordinazioni....8

Le presenti istruzioni sono state redatte con la massima attenzione tuttavia, qualora si riscontrino particolari non corrispondenti all'uso del sistema, si prega di inviare una breve segnalazione che ci permetta di eliminare tali discrepanze con la massima sollecitudine.

Ci riserviamo il diritto di apportare modifiche dovute all'ulteriore sviluppo in campo tecnico e ottico rispetto alle indicazioni e alle figure contenuti nelle presenti istruzioni per l'uso. Tutti i marchi citati e raffigurati nel testo sono marchi commerciali del proprietario corrispondente e vengono considerati protetti.

La ristampa, la traduzione e la riproduzione anche parziale, in qualsiasi forma, necessitano dell'autorizzazione scritta del produttore.

Il presente manuale è soggetto al servizio modifiche di EnviteC-Wismar GmbH.

N. doc. 059-07-11000300-k.doc © 2008 EnviteC-Wismar GmbH

(Stampato in Germania)

EnviteC-Wismar GmbH

a Honeywell Company Tel.: +49 - (0) 3841-360-1

1 Indicazioni generali di sicurezza e utilizzo

La conoscenza precisa e l'osservanza delle presenti istruzioni per l'uso costituiscono la premessa per ogni utilizzo dell'apparecchio. L'apparecchio è destinato esclusivamente all'impiego descritto.

• Non utilizzare in zone a rischio di esplosione!
Non è consentito l'uso dell'apparecchio in zone a rischio di esplosione.
- Pericolo di incendio: non utilizzare unitamente a gas facilmente infiammabili (ad es. gas narcotici).
- I dispositivi di comunicazione ad alta frequenza portatili o mobili possono disturbare il funzionamento di apparecchiature elettromedicali.
- Durante l'utilizzo su pazienti non è consentito il collegamento tra PC e apparecchio mediante il cavo dati.

Messa in funzione

Prima della messa in funzione controllare l'etichetta di calibrazione sul corpo dell'apparecchio. Se la data riportata sulla targhetta è stata raggiunta o superata, AlcoQuant 6020 deve essere nuovamente calibrato o inviato alla manutenzione e non deve essere più utilizzato per le misurazioni. La manutenzione e la calibrazione devono essere eseguite esclusivamente da personale adeguatamente addestrato e autorizzato da EnviteC.

Manutenzione

L'apparecchio deve essere sottoposto a manutenzione e calibrazione a cura di personale specializzato e autorizzato (con verbale) a intervalli di sei mesi.

Le operazioni di manutenzione dell'apparecchio devono essere eseguite esclusivamente da personale di assistenza autorizzato. In caso di riparazioni devono essere utilizzate solamente parti originali EnviteC-Wismar GmbH. La calibrazione semestrale dell'apparecchio è necessaria al fine di garantire la precisione garantita nelle specifiche.

Spiegazione dei simboli

Significa che il mancato rispetto delle relative misure di sicurezza può provocare il decesso, lesioni fisiche gravi o notevoli danni materiali.

Indica un'informazione importante sul prodotto o una parte delle istruzioni che richiede particolare attenzione.

Smaltimento

In conformità alla direttiva 2002/96/CE (WEEE), dopo lo smontaggio, l'apparecchio elettrico ed elettronico viene ritirato dal produttore per essere correttamente smaltito!

2 Scopo e settori d'impiego

AlcoQuant 6020 è stato sviluppato per una determinazione rapida e precisa della concentrazione di alcool nel fiato ed è adatto per gli usi seguenti:

• Controlli di routine della polizia
- Sistema penitenziario
- Sicurezza sul lavoro

3 Descrizione dell'apparecchio e del funzionamento

Durante l'insufflazione da parte del soggetto sottoposto a test, AlcoQuant 6020 determina il volume insufflato e preleva un campione a 1,2 L (impostazione standard).

AlcoQuant 6020 contiene uno speciale sensore elettrochimico che reagisce esclusivamente all'alcol. La particolare caratteristica di questo sensore consiste nella specifica risposta all'alcol e nella stabilità a lungo termine che consente un intervallo di calibrazione di 6 mesi. L'influenza di altre sostanze presenti nell'aria espirata, come acetone, eucaliptolo, ecc. è trascurabile grazie al principio di misurazione elettrochimica utilizzato.

Il sistema di prelievo di campioni progettato per la massima precisione consente intervalli di misurazione brevi e tempi di attesa tra le misurazioni estremamente ridotti. L'utilizzo del nuovo e migliorato sensore di etanolo E 100 e del nuovo innovativo sistema di prelievo campioni garantisce un'elevata riproducibilità dei risultati di misurazione.

Nell'apparecchio sono state utilizzate tecnologie d'avanguardia al fine di evitare misurazioni errate e garantire la massima precisione di misurazione. Viene inoltre effettuatoun controllo costante delle seguenti funzioni e componenti.

• Temperatura apparecchio
- Prelievo campioni
- Generatore di segnale
LED
- Batteria
- Sensore di alcol
- Memoria interna
• Intervalli di calibrazione

L'apparecchio è dotato di una memoria dati e di un'interfaccia dati seriale (RS232). I dati possono essere trasmessi a un PC ed analizzati con il software >Datamanager Alco 60XX< e con il cavo dati incluso.

Il comando avviene mediante i tre tasti a membrana dell'apparecchio. Per garantire l'igiene, i tasti a membrana possono essere puliti delicatamente con un panno umido. Tutte le visualizzazioni, i messaggi di stato e di errore dell'apparecchio appaiono come testo in chiaro sul display grafico illuminato.

4 Utilizzo

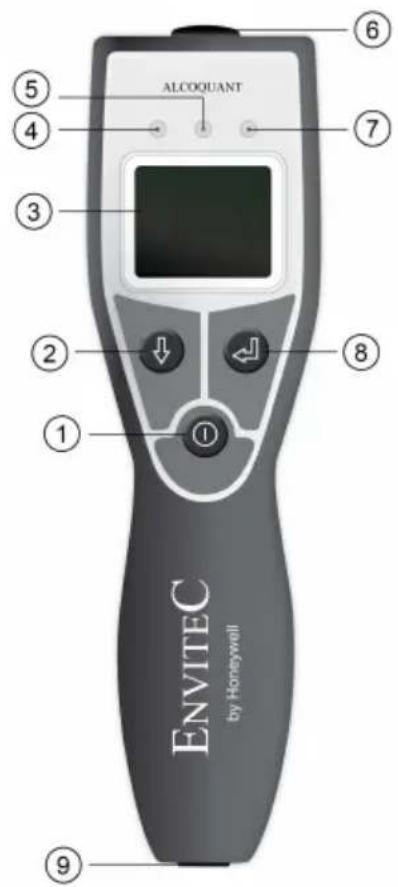

Vista anteriore

N. Descrizione N. Descrizione

1	Tasto ON/OFF	8	Tasto OK
2	Tasto di selezione	9	Interfaccia dati RS 232
3	Display	10	Apertura di sfiato
4	LED rosso - Segnalazione di guasto	11	Etichetta apparecchio
5	LED giallo - Misurazione in corso/Attenzione	12	Apertura vano batterie
6	Beccuccio per boccaglio	13	Coperchio vano batterie
7	LED verde - Apparecchio pronto per la misurazione

Simboli sull'etichetta

Rispettare le istruzioni d'uso!

Data di produzione

Numero prodotto

Numero di serie

Campo di applicazione tipo B

Rispettare le disposizioni per lo smaltimento!

Accensione

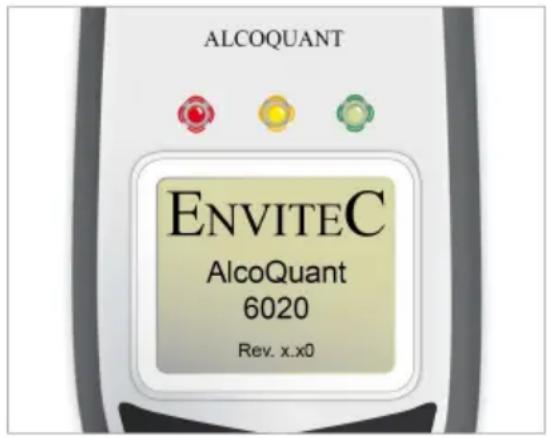

→ Tenere premuto il tasto per ca. 1 secondo

L'apparecchio esegue automaticamente un test delle funzioni e dei componenti interni. Durante questa fase di autotest, sul display compaiono per ca. 2 secondi la versione dell'apparecchio, la versione del software (Rev x.x0) e la data di calibrazione successiva. Dopo ca. 3 secondi l'apparecchio è pronto per la misurazione in modalità attiva (il LED verde lampeggia ad intervalli di 1,5 secondi, sul display appare la scritta "Pronto").

→ Tenere premuto il tasto per ca. 3 secondi

Se per 2,5 minuti non viene effettuata alcuna misurazione o immissione con i tasti, AlcoQuant 6020 si spegne automaticamente.

Fumo di tabacco

La presenza di fumo di tabacco nell'aria espirata danneggia o distrugge il sistema di misurazione. È quindi necessario accertarsi che la persona sottoposta al test non abbia fumato immediatamente prima della misurazione. Tempo di attesa: almeno 5 minuti dopo aver fumato.

Residui di alcol in bocca

I residui di alcol in bocca falsano la misurazione. È quindi necessario accertarsi che la persona sottoposta al test non abbia assunto alcol immediatamente prima della misurazione. Tempo di attesa: almeno 15 minuti dopo l'ultima assunzione di alcol per bocca.

Anche spray orali contenenti alcol, sciroppi e gocce medicinali così come rigurgiti e rigetti possono causare la presenza temporanea di alcol in bocca. Risciacquare la bocca con acqua o bibite non contenenti alcol non elimina il tempo di attesa!

Iperventilazione

La persona sottoposta al test deve respirare normalmente e tranquillamente prima della misurazione, evitando di inspirare ed espirare per più volte profondamente (iperventilazione), perché il raffreddamento dell'aria espirata può far variare a breve termine la concentrazione di alcol nel fiato, falsando così il risultato di misurazione.

Menu d'uso

Dopo l'accensione l'apparecchio si trova alla voce di menu "1. Modalità attiva". Dopo ca. 3 secondi l'apparecchio è pronto per la misurazione (il LED verde lampeggia ad intervalli di 1,5 secondi).

Tasto di selezione per la scelta delle voci di menu

Conferma della voce di menu selezionata

Uscita dal sottomenu 4.x

4.1 Misurazione in modalità attiva (voce menu 1)

La misurazione in modalità attiva dell'apparecchio consente la determinazione precisa della concentrazione di alcol nell'aria espirata. In questo modo si garantisce che il sensore venga alimentato esclusivamente con aria dal profondo dei polmoni.

Ciò è necessario poiché esiste una stretta connessione solamente tra il contenuto di alcol nell'aria dal profondo dei polmoni e la percentuale di alcol nel sangue.

Inserire il boccaglio originale

Inserire il boccaglio EnviteC nell'apposito beccuccio di AlcoQuant 6020. Per questo l'imballo igienico del boccaglio va aperto lungo la linea perforata e utilizzato come protezione dal contatto durante l'inserimento (vedere figura).

Possibili errori - Interruzione della misurazione

Se durante il processo di insufflazione il flusso di fiato si interrompe, verrà emesso un prolungato segnale acustico doppio e verrà visualizzato il messaggio d'errore "Errore di insufflazione". Il processo di insufflazione deve essere ripetuto.

• Per ogni misurazione in modalità attiva deve essere utilizzato un boccaglio nuovo.
• L'apertura di sfiato deve essere mantenuta libera durante il processo di insufflazione, in caso contrario il valore di misurazione è falsato.
• Qualora il soggetto sottoposto al test presenti un comportamento eccessivo o un evidente odore di alcol nonostante una misurazione pari a zero, l'apparecchio deve essere controllato da personale di assistenza specializzato.
• I pazienti con un volume polmonare ridotto potrebbero non riuscire a raggiungere il volume espiratorio richiesto di 1,2L. In tal caso eseguire una misurazione in modalità passiva (senza boccaglio).

Avviare la misurazione attiva

12:34 Menu principale 1 Modalità attiva 2 Modalità passiva 3 Ultimo test Seleziona OK of

12:34 1 Modalità attiva Pronto 8 Menu

Dopo l'accensione l'apparecchio passa automaticamente alla modalità di misurazione attiva e sul display compare "Pronto".

La misurazione viene avviata automaticamente con l'insufflazione.

Soffiare nell'apparecchio in modo costante e con un flusso sufficiente di fiato. Deve essere raggiunto un volume espiratorio di 1,2 litri.

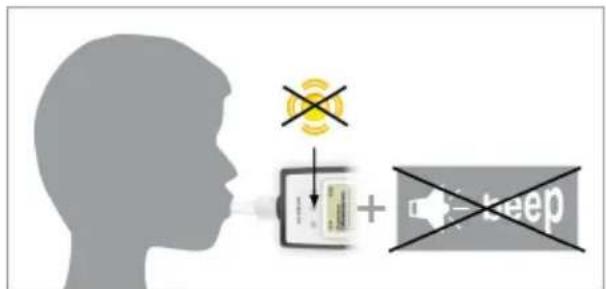

Segnale acustico + ottico

La correttezza dell'insufflazione viene indicata con un segnale acustico e con il lampeggiamento del LED giallo.

Il processo di insufflazione è terminato quando non si avverte alcun segnale acustico e il LED giallo si spegne.

12:34 BAC 0,54 ‰ Test n*: 1170 12:24 21.04.05 OK

Analisi e visualizzazione del valore misurato.

Salvataggio del valore misurato.

Premere il tasto affinché l'apparecchio sia di nuovo pronto per la misurazione.

4.2 Misurazione in modalità passiva (voce menu 2)

12:34 Menu principale 1 Modalità attiva 2 Modalità passiva 3 Ultimo test Seleziona OK

Selezionare >Modalità passiva<

La misurazione in modalità passiva viene eseguita senza boccaglio e consente il monitoraggio dell'aria ambiente o dell'aria espirata, ad es. per pazienti che non collaborano. Viene verificato solamente se nell'aria ambiente è presente dell'alcol. La visualizzazione di un valore diverso da >0,00< è indice di presenza di alcol nell'aria ambiente

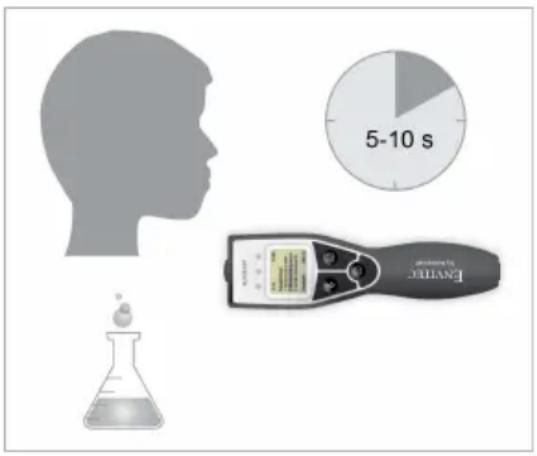

5-10 s E###T##

Tenere per ca. 5-10 secondi (s) l'apparecchio pronto per la misurazione con l'apertura di insufflazione (senza boccaglio) vicino alla zona da misurare, per es. la bocca o il naso del paziente.

Quindi iniziare il prelievo del campione premendo brevemente una volta il tasto di avvio.

Il prelievo del campione deve essere avviato durante l'espirazione del paziente.

Nessun rilevamento di alcol

Se non viene rilevato dell'alcol, viene emesso un segnale acustico e il LED verde si accende.

2x beep

Rilevamento di alcol

Se viene visualizzato alcol ed un valore di misura, viene emesso un doppio segnale acustico e il LED rosso si accende.

I valori misurati in modalità passiva non corrispondono alla concentrazione di alcol nel fiato dell'aria dal profondo dei polmoni e non consentono di determinare la concentrazione di alcol nel sangue. La concentrazione precisa di alcol nell'aria proveniente dal profondo dei polmoni può essere determinata in modo affidabile solamente in modalità di misurazione attiva.

4.3 Memoria dati

L'apparecchio possiede una memoria dati in cui vengono salvati i risultati di misurazione. Ogni misurazione eseguita viene automaticamente memorizzata con data, ora, valore misurato e numero di verbale. La memoria può contenere 9.999 record di dati.

12:34 Attenzione memoria 90 % satura OK

Il raggiungimento del 90% (9.000 misurazioni) della capacità di memoria viene segnalato sul display con il messaggio >Attenzione memoria 90% satura<.

Questo preavvertimento deve essere confermato premendo una volta il tasto "OK".

12:34 Attenzione memoria satura OK

Dopo la 9.999esima misurazione sul display appare il messaggio >Attenzione memoria satura<.

Anche questo messaggio deve essere confermato premendo una volta il tasto "OK".

Successivamente il valore misurato meno recente viene automaticamente sovrascritto con il nuovo valore misurato!

I valori misurati inseriti in memoria vengono conservati anche durante la sostituzione delle batterie.

5 Manutenzione/Cura dell'apparecchio

Calibrazione

L'apparecchio deve essere sottoposto a manutenzione a intervalli di 6 mesi. La manutenzione comprende i seguenti punti:

• calibrazione dell'apparecchio
• controllo della corretta esecuzione delle funzioni dell'apparecchio
• controllo della calibrazione

La manutenzione deve essere eseguita esclusivamente da EnviteC o da personale di assistenza formato da EnviteC.

Pulizia

Pulire solamente con un panno monouso, morbido e imbevuto con un detergente delicato, senza premere eccessivamente.

Disinfezione

Disinfettare strofinando senza premere in modo eccessivo solo con un panno monouso morbido imbevuto con alcool isopropilenico ai sensi della normativa EN 60601-1 (controllo della resistenza delle etichette).

Durante la pulizia o la disinfezione tenere chiuso il coperchio delle batterie! Nelle aperture dell'apparecchio non deve penetrare umidità.

Fare attenzione affinché i contatti elettrici dell'apparecchio (batterie) e dell'interfaccia seriale restino puliti e asciutti al fine di garantire il perfetto funzionamento dell'apparecchio.

Dopo la pulizia/disinfezione con alcol attendere 15 minuti prima della successiva misurazione!

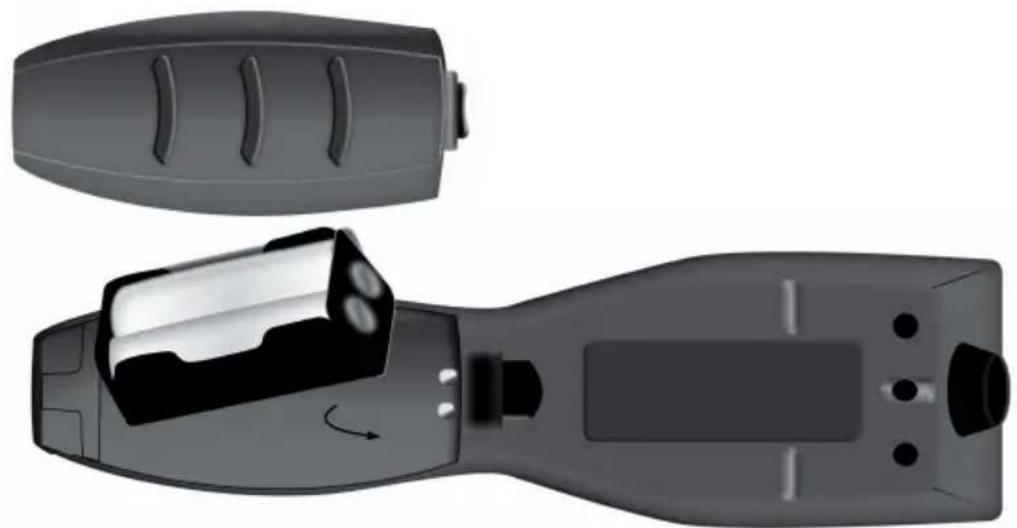

5.1 Sostituzione delle batterie

Un segnale acustico ripetuto e il messaggio sul display "Sostituire batterie" indicano che le batterie devono essere sostituite. Dopo 10 secondi l'apparecchio si spegne automaticamente.

È possibile sostituire le batterie premendo leggermente il coperchio del vano batterie, allentando il fermo e rimuovendo il coperchio stesso.

Il vano batterie comprende un blocco batterie con 4 stilo alcaline LR6 (AA) (si consiglia: Duracell® Procell®). Durante la sostituzione delle batterie sostituire tutte le quattro batterie. Durante il procedimento osservare la corretta polarità.

Quindi, reinserire il blocco batterie nel corpo. I collegamenti del blocco batterie (freccia) devono essere rivolti in direzione dell'apparecchio e verso l'alto, come mostrato nella figura. Infine richiudere il coperchio del vano batterie.

Non inserire batterie ricaricabili delle medesime dimensioni (LR6, AA) nel blocco batterie!

La barra di visualizzazione della capacità indica valori errati e può provocare il malfunzionamento dell'apparecchio.

6 Smaltimento dell'apparecchio, del sensore di alcool e delle batterie

L'apparecchio e il sensore di alcol non possono essere smaltiti con i rifiuti domestici. Entrambi vanno resi a EnviteC indicando la dicitura "Smaltimento".

In conformità alla direttiva europea EU 91/157/CEE le batterie devono essere smaltite come rifiuti speciali.

EnviteC-Wismar GmbH

Alter Holzhafen 18

D-23966 Wismar

Non gettare le batterie sul fuoco o tentare di aprirle con la forza. Pericolo di esplosione!

7 Descrizione ed eliminazionedegli errori

Ogni errore dell'apparecchio viene segnalato acusticamente mediante un breve segnale doppio o visivamente con il LED giallo (errore che non impedisce la misurazione) o con il LED rosso (errore che impedisce la misurazione), sul display viene visualizzato il relativo messaggio d'errore.

Il messaggio d'errore deve essere confermato premendo brevemente il tasto "OK"

Segnalazione di errore	Possibile causa Rimedio
Errore utente
Errore di insufflazione	Errore di insufflazioneQuesto errore compare quando, durante il processo di insufflazione, il flusso di fiato è sceso o salito oltre un determinato livello necessario prima che sia stato raggiunto il volume di insufflazione minimo di 1,2 L.	Dopo l'output di errore (ca. 2 secondi)l'apparecchio torna alla precedente modalità di misurazioneUn segnale acustico e il lampeggiamento a intervalli di 1,5 secondi del LED verde indicano che l'apparecchio è pronto per la misurazione.È possibile ripetere il processo di insufflazione. Il soggetto del test deve soffiare più a lungo e con maggior forza rispetto al tentativo precedente.

Errori dell'apparecchio che non compromettono la misurazione (LED giallo)

Errore generatore di segnale	Generatore di segnaleÈ stato rilevato un generatore di segnali difettoso.	Le misurazioni sono comunque possibili.Il messaggio d'errore viene restituito solamente durante l'autotest (all'accensione).Se l'errore si verifica ripetutamente, contattare l'assistenza.
Errore LED rosso	Errore LED rosso (verde, giallo)È stato rilevato un LED difettoso o con scarsa luminosità.	Le misurazioni sono comunque possibili.Il messaggio d'errore viene restituito solamente durante l'autotest (all'accensione).Se l'errore si verifica ripetutamente, contattare l'assistenza.
Errore data ora	OraÈ stato rilevato un errore durante la determinazione della data e dell'ora correnti.	Le misurazioni sono comunque possibili.È possibile che non venga visualizzata la data/ora corretta. In questo caso il valore misurato corrente viene salvato in memoria con i valori di data/ora errati.Se l'errore si verifica ripetutamente, contattare l'assistenza.

Segnalazione di errore

Possibile causa Rimedio

Errori dell'apparecchio che compromettono il processo di misurazione (LED rosso)

Errore temperatura	TemperaturaLa temperatura rilevata nell'apparecchio non è compresa nell'intervallo specificato da -5 a +50 °C	Le misurazioni possono essere errate.All'esterno dell'intervallo di temperatura specificato, i valori di misurazione rilevati possono essere soggetti ad una tolleranza d'errore maggiore rispetto a quando indicato.Spegnere l'apparecchio e portarlo all'interno dell'intervallo di temperatura specificato (raffreddandolo o riscaldandolo)Dopodiché, riaccendere l'apparecchio.Se l'errore si ripete nonostante l'apparecchio si trovi apparentemente all'interno dell'intervallo di temperatura specificato, contattare l'assistenza.
Errore prelievo campioni	Prelievo campioniÈ stato rilevato un errore nel sistema di prelievo dei campioni.	Spegnere e riaccendere l'apparecchio.Se l'errore si ripresenta durante l'autotest o la misurazione, contattare l'assistenza.Non può essere effettuata una misurazione errata perché in presenza del messaggio "Errore prelievo campioni" il valore misurato non viene accettato.
Errore memoria	MemoriaSi è verificato un errore durante l'accesso per la lettura o il salvataggio nella memoria interna.	Nessuna misurazione possibile.È probabile che il valore misurato non venga visualizzato correttamente.È impossibile leggere correttamente i dati dalla memoria e salvare in memoria i valori di misurazione rilevati.Ripetere la misurazione.In caso di ricorrenza dell'errore, contattare l'assistenza.
Errore sensore di alcol	Sensore di alcolÈ stato rilevato un errore relativo al sensore di alcol.	Nessuna misurazione possibile.Spegnere e riaccendere l'apparecchio.Se l'errore si verifica ripetutamente, contattare l'assistenza.
Errore calibrazione	Calibrazione scaduta	L'apparecchio deve essere nuovamente calibrato, contattare l'assistenza.Qualora l'apparecchio fosse già stato calibrato, è possibile che le attuali impostazioni della data non siano corrette.Anche in questo caso contattare l'assistenza.

8 Specifiche tecniche

Modalità di misurazione : attiva e passiva

Intervallo di misurazione : da 0 a 5.5 % BAC

Precisione

• Intervallo da 0 a 1% : ± 0.05 % assoluto
• Intervallo da 1 a 2%. : ± 5 % del valore misurato
• Intervallo > 2% : ± 10 % del valore misurato

Condizioni ambientali

• Intervallo temperatura di esercizio : da -5 °C a +50 °C
• Intervallo temperatura di magazzinaggio : da -20 °C a +60 °C
• Temperatura magazzinaggio (sensore) : da 0 °C a +25 °C, ottimale
• Pressione ambiente : da 600 a 1400 hPa
• Umidità ambientale : da 20 a 98 % u.r.
  • Volume espiratorio minimo : 1,2 litri

Misurazioni per serie di batterie : ca. 1600 misurazioni, a seconda delle batterie e delle condizioni ambientali

Interfaccia apparecchio : RS 232 (interfaccia seriale).

I dati possono essere trasmessi a un PC

Dimensioni (lungh. x largh. x alt.) : 190 mm x 61 mm x 38 mm

Pronto alla misurazione dopo :
l'accensione ca. 6 s
Pronto alla misurazione dopo 0 %。 :
misurazioni ca. 2 s
Pronto alla misurazione dopo 1 %。 :
misurazione ca. 5 s

Tipo sensore : cellula di misurazione elettrochimica E100

Sensibilità trasversali : altre sostanze contenute nel fiato come acetone ecc. sono trascurabili

Unità : configurabili dall'operatore: %o, mg/l

Immissione : azionamento a tre tasti

Modalità risparmio energetico : spegnimento automatico dell'apparecchio dopo 2,5 minuti di mancato utilizzo, spegnimento della retroilluminazione dopo 15 secondi

Display : retroilluminato, completamente grafico

Memoria dati : salvataggio di 9.999 valori misurati

con data e ora

Boccagli : boccagli monouso EnviteC

Software : software PC per l'analisi statistica, trasferimento dati e registrazione opzionale

Calibrazione : ogni 6 mesi

Controlli tecnici di sicurezza : ogni 6 mesi

Con riserva di modifiche tecniche!

9 Garanzia

InviteC fornisce una garanzia valida due anni a partire dalla data di acquisto per difetti di materiale o di fabbricazione. I difetti compresi negli interventi in garanzia verranno eliminati in conformità alle nostre condizioni di garanzia. InviteC non concede alcuna garanzia qualora l'utente comprometta il funzionamento dell'apparecchio con il mancato rispetto delle istruzioni d'uso, con un trattamento non appropriato, con un uso non conforme o con un intervento esterno. In tali casi la responsabilità è interamente a carico dell'utente!

La garanzia decade in caso di effetto chimico dovuto a batterie esauste o all'utilizzo di batterie oltre la data di scadenza.

In caso di riparazioni non incluse negli interventi in garanzia, il trasporto di andata e ritorno è a carico del cliente.

Gli apparecchi da riparare completi di tutti gli accessori devono essere spediti al seguente indirizzo:

EnviteC-Wismar GmbH

Assistenza

Alter Holzhafen 18

D-23966 Wismar

Le richieste di garanzia sono valide solamente se accompagnate dalla prova d'acquisto!

10 Informazioni per le ordinazioni

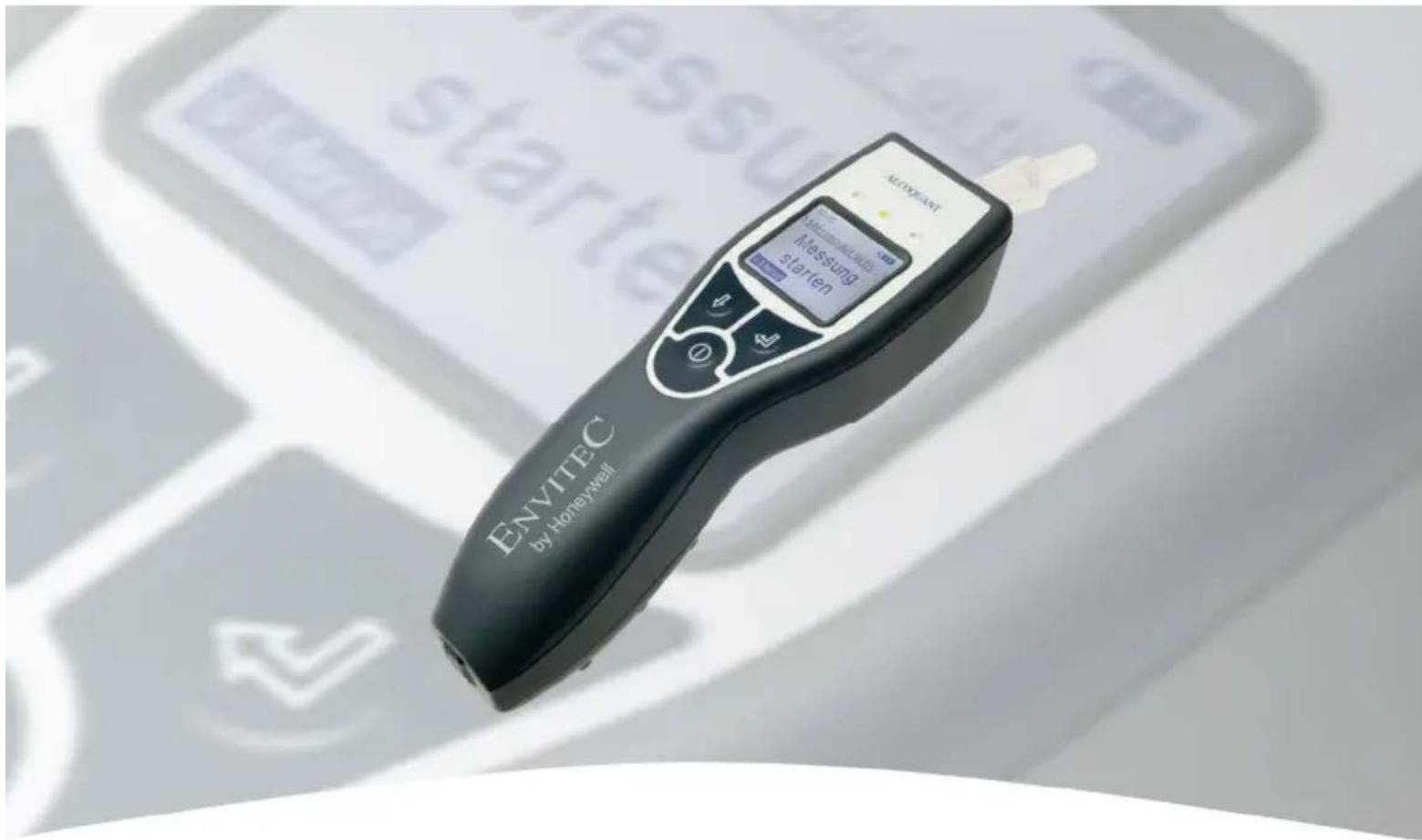

AlcoQuant® 6020 – Apparecchio completo per la rilevazione di alcool nel fiato:		N. ord.
La fornitura comprende:	AlcoQuant® 6020, 4 batterie (alcaline, R6/AA, 1,5V), 25 boccagli, valigetta per il trasporto e istruzioni per l'uso	1000300
Impostazioni specifiche relative al cliente (ad es. unità, lingua, ecc.) previo accordo
Accessori N. ord.
Valigetta per trasporto Alco 60XX:	Valigetta con scomparto/357 mm x 310 mm x 120 mm 1000644
Boccaglio tipo S: Boccaglio	con blocco respiro di ritorno, 25 pz. con imballo igienico individuale	31-30-0022
Boccaglio tipo D: Boccaglio	con blocco respiro di ritorno, 25 pz. con imballo igienico individuale	31-30-0024
Software "Datamanager Alco 60XX"	Software PC per l'analisi e la documentazione dei risultati di misurazione di AlcoQuant® 6020	1000520
Cavo per PC per la gestione dei dati e dell'assistenza:	Cavo dati per il collegamento di AlcoQuant® 6020 a RS 232 1000519
Stampante ad aghi Stampante ad aghi mobile incl. batteria con accessori composta da: stampante, caricatore e 1 rotolo di carta		1000616
Carta per stampante 1000616:	5 rotoli 31-30-0026
Banda colorata per stampante 1000616:	1 banda colorata per la stampante 31-30-0079
Cavo per stampante 1000616:	Cavo stampante 25 poli per la connessione dell'apparecchio alla stampante	1000518
Adattatore per macchina per stampante 1000616:		1000768
Stampante termica:	Stampante termica mobile incl. batteria con accessori composta da: stampante, caricatore e 1 rotolo di carta	1000977
Carta per stampante 1000977:	1 rotolo standard	1001100
Carta per stampante 1000977:	1 rotolo per inchiostro indelebile	1001101
Cavo per stampante 1000977		1000563
Adattatore per macchina per stampante 1000977:		1001103
Borsa da trasporto gialla per AlcoQuant® 6020		1001105

															(1)	(2)	(3)	(4)	(5)	(6)	(7)
													2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2 ,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2 (1) \( {\mathrm{{Hz}}}^{ - }{\mathrm{{Hz}}}^{ - }{\mathrm{{Hz}}}^{ - }{\mathrm{{Hz}}}^{ - }{\mathrm{{Hz}}}^{ - }{\mathrm{{Hz}}}^{ - }{\mathrm{{Hz}}}^{ - }{\mathrm{{Hz}}}^{ - }{\mathrm{{Hz}}}^{ - }{\mathrm{{Hz}}}^{ - }{\mathrm{{Hz}}}^{ - }{\mathrm{{Hz}}}^{ - }{\mathrm{{Hz}}}^{ - }{\mathrm{{Hz}}}_{0}{\mathrm{{Hz}}}^{ - }{\mathrm{{Hz}}}^{ - }{\mathrm{{Hz}}}^{ - }{\mathrm{{Hz}}}^{ - }{\mathrm{{Hz}}}^{ - }{\mathrm{{Hz}}}^{ - }{\mathrm{{Hz}}}^{ - }{\mathrm{{Hz}}}^{ - }{\mathrm{{Hz}}}^{ - }{\mathrm{{Hz}}}^{ - }{\mathrm{{Hz}}}^{ - }{\mathrm{{Hz}}}^{ - }{\mathrm{{Hz.}}}_{0}{\mathrm{{Hz}}}^{ - }{\mathrm{{Hz.}}}_{0}{\mathrm{{Hz.}}}_{0}{\mathrm{{Hz.}}}_{0}{\mathrm{{Hz.}}}_{0}{\mathrm{{Hz.}}}_{0}{\mathrm{{Hz.}}}_{0}{\mathrm{{Hz.}}}_{0}{\mathrm{{Hz.}}}_{0}{\mathrm{{Hz.}}}_{0}{\mathrm{{Hz.}}}_{0}{\mathrm{{Hz.}}}_{0}{\mathrm{{Hz.}}}_{0}{\textbf{z}}_{0}{\mathrm{{Hz.}}}_{0}{\mathrm{{Hz.}}}_{0}{\mathrm{{Hz.}}}_{0}{\mathrm{{Hz.}}}_{0}{\mathrm{{Hz.}}}_{0}{\mathrm{{Hz.}}}_{0}{\mathrm{{Hz.}}}_{0}{\mathrm{{Hz.}}}_{0}{\mathrm{{Hz.}}}_{0}{\mathrm{{Hz.}}}_{0}{\mathrm{{Hz.}}}_{1}{\mathrm{{Hz.}}}_{1}{\mathrm{{Hz.}}}_{1}{\mathrm{{Hz.}}}_{1}{\mathrm{{Hz.}}}_{1}{\mathrm{{Hz.}}}_{1}{\mathrm{{Hz.}}}_{1}{\mathrm{{Hz.}}}_{1}{\mathrm{{Hz.}}}_{1}{\mathrm{{Hz.}}}_{1}{\mathrm{{Hz.}}}_{1}{\mathrm{{Hz.}}}_{1}\left( {{1 + {1/8}} + {1/8}}\right) ,{1 + {1/8}} + {1/8}\left( {{1 + {1/8}} + {1/8}}\right) ,{1 + {1/8}} + {1/8}\left( {{1 + {1/8}} + {1/8}}\right) ,{1 + {1/8}} + {1/8}\left( {{1 + {1/8}} + {1/8}}\right) ,{1 + {1/8}} + {2 + {1/8}} + {1/8}\left( {{1 + {1/8}} + {1/8}}\right) ,{1 + {1/8}} + {1/8}\left( {{1 + {1/8}} + {1/8}}\right) ,{1 + {1/8}} + {1/8}\left( {{1 + {1/8}} + {1/8}}\right) .
