GEBRUIKSAANWIJZING ENTRYeasy 5602 FP Burg Wächter

1) Toegang tot het menu-niveau voor programmering

Als op het display het symbool „Func: M“ verschijnt, komt u door op de toets „Func“ te drukken in het menu. In het menu bieden de toetsen „1“ en „2“ de scrollfunctie, wat navigatie door de structuur mogelijk maakt.

2) Wissen van een bepaalde stap

Als op het display het symbool „Func: C“ verschijnt, kunt u door op de toets „FUNC“ te drukken de laatste invoer wissen.

3) Toegang tot het vorige programmeringsniveau / stap terug

Als u in het menu bent, verschijnt het symbool „Func:<“ op het display. Door drukken op de toets „FUNC“ bereikt u in de menustructuur het volgende hogere niveau. Indicatie batterijtoestand Batterij vol Batterij leeg Het display geeft de toestand van de batterij van het cilinderslot en het toetsenbord weer. De indicatie op het display heeft betrekking op een batterij in slechtere conditie. Op het display wordt dan bij een lege batterij de volgende indicatie gegeven: Vervang de bat. van het toetsenbord, resp. Vervang de bat. van de knop. Na succesvolle vervanging en daaropvolgend invoeren van de code voor openen, verschijnt de actuele laagste batterij-indicatie. Omdat slechts één set batterijen is vervangen, kan het display de indicatie „niet geheel vol“ tonen. Als u ondanks de attendering op vervanging van de batterij geen nieuwe plaatst, moet u na openen van de deur opnieuw de geldige invoercode invoeren. Tegelijkertijd licht de LED op de knop 5 x 5 keer op. Op deze manier kunt u de deur nog ongeveer 50-maal openen. Dan kunt u alleen maar nog de deur met een beheerdercode openen. De batterijen moeten nu worden vervangen, want anders kan de deur niet meer geopend worden. Vingerafdrukscanner Voor openen, resp. opslag van de bevoegde vinger.62 | Nederlands secuENTRY easy Geachte klant, Bedankt voor uw keuze van het elektrisch afsluitsysteem secuENTRY van het merk BURG-WÄCHTER. Dit systeem is ontwikkeld en geproduceerd in overeenstemming met de nieuwste technische mogelijkheden en voldoet aan strenge veiligheidseisen. Het elektronische cilinderslot kan probleemloos en zonder boren in elke deur met een opening voor een proelcilinderslot tot een deurdikte van 118 mm (59 / 59) worden geïnstalleerd, gemeten vanaf het midden van de opening voor de bevestigingsschroef, en is uitstekend geschikt voor nieuwe installaties en als aanvullende voorziening. Op grond van het gegeven systeemtype hebt u de beschikking over allerlei media voor openen. Systemen met toetsenbord zijn bovendien geïntegreerd met het gebruikersbeheer. Lees de volgende pagina‘s voor nadere informatie. Verwijder de veiligheidsstrook van de batterij aan de binnenknop, om de cilinder onder stroom te zetten. Belangrijk: Lees vóór het programmeren, de gehele handleiding voor de bediening goed door. Wij hopen dat u tevreden bent met uw nieuwe afsluitsysteem. secuENTRY easy in het algemeen Het systeem secuENTRY easy is beschikbaar in 2 versies:

• secuENTRY easy PINCODE

• secuENTRY easy FINGERPRINT In de uitvoeringen secuENTRY easy PINCODE en secuENTRY easy FINGERPRINT vormt het toetsenbord al een combinatie met het cilinderslot. Beheerdercode / QR-code De QR-code wordt zowel gebruikt voor installatie van de mogelijkheid tot openen via de applicatie BURG-WÄCHTER KeyApp, evenals voor de daaropvolgende aanmelding en koppeling van het toetsenbord of het cilinderslot. In de set secuENTRY easy Pincode en secuENTRY easy Fingerprint is de beheerdercode fabrieksmatig ingesteld op 1- 2 - 3 - 4 - 5 - 6 (altijd wijzigen, s. v. p.). Attentie! Als u de beheerdercode of de QR-code verliest, kan het slot niet meer hergeprogrammeerd worden, noch kunnen alle beheerderfuncties worden gebruikt. Bewaar ze daarom zorgvuldig! SN: 10 : 0F : 00 : 34 30 : 42 : 25 : 00 : 00 : 25

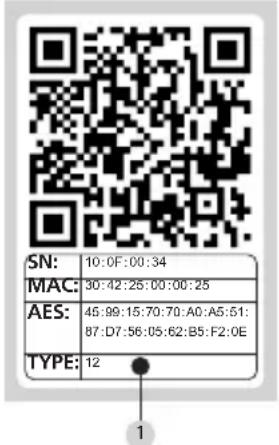

1 Keypad (SN; MAC; AES; Type) 2 Keypad (SN; MAC; AES; ADM)secuENTRY easy Nederlands | 63 Onze tip: De QR-code kan worden gescand als een bestand in elektronische vorm of opgeslagen worden als een foto op een beschermde gegevensdrager. Extra functies via optionale software in bijv.:

• Gebruikersadministratie

• Invoer van machtigingen

• Geschiedenis Voeding

• 2 x MIGNON LR6 AA ALKALINE voor het toetsenbord

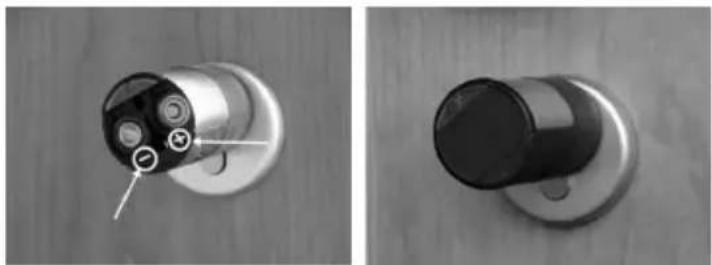

• 2 x MIGNON LR6 AA ALKALINE voor het cilinderslot Optische signalering In de knop aan de binnenzijde van de deur bevindt zich een optische signalering in de vorm van een LED-diode. Via deze LED krijgt u de volgende aanwijzingen:

• 1 x kort: Het cilinderslot wordt ingeschakeld

• 2 x kort: Het cilinderslot wordt uitgeschakeld

• 1 x kort, 1 x lang, 2 seconden pauze, herhaling: Slot in de programmeerstand

• 5 × kort, 2 seconden pauze, herhaling gedurende 20 seconden: Lege batterij in het cilinderslot Technische gegevens Spertijden Na 3 x verkeerde code-invoer 1 minuut, daarna telkens 3 minuten Display In 12 talen instelbaar Toelaatbare omgevings- voorwaarden* –15 °C / +50 °C / tot 95 % rel. luchtvochtigheid (niet condenserend) Toelatbare temperaturen: –20 °C / + 50 °C De display kan bij extreme temperatuur- wisselingen langzaam reageren respectievelijk donker worden. Beschermingsklasse toetsenbord PINCODE IP65 Fingerprint IP55 Zendvermogen en frequentiebereik: Bluetooth Low Energy Maximum Transmit Output Power 7,5dBm Frequency usage range 2,402GHz … 2,483 GHz

Indien de temperatuur het genoemde bereik overschrijdt, wordt op de display een passende waarschuwing getoond. Zorg door middel van geschikte maatregelen voor een oplossing!64 | Nederlands secuENTRY easy Openen U kunt het slot secuENTRY easy naar keuze op grond van de uitrusting bedienen met een 6-cijferige numerieke code, de BURG-WÄCHTER KeyApp of een ngerprint. Opening met een PIN-code

• –15 °C / + 50 °C / tot 95% rel. luchtvochtigheid (niet condenserend). Het display kan bij extreme temperatuurschommelingen reageren met een vertraging, resp. verduisteren.

• A. u. b. knop draaien Opening met een Fingerprint

• Strijd de opgeslagen vinger van boven naar beneden over het midden van de sensor. Het display toont „Activeer s. v. p. de knop“ en de LED, geïntegreerd in het cilinderslot, licht eenmaal op bij succesvol openen.

• A.u.b. knop draaien Openen via de BURG-WÄCHTER KeyApp

• Houd uw apparaat (smart device) voor de knop en druk op de knop voor openen van de applicatie KeyApp.

• De LED-diode, geïntegreerd in het cilinderslot, licht eenmaal op bij succesvol openen.

vanaf IOS 8.1.3. Controleer s. v. p.: www.burg.biz/secuentry/description of de applicaties compatibel zijn met anders smartphones. secuENTRY easy PINCODE Algemeen De bediening van het elektronische cilinderslot wordt via een pincode uitgevoerd. Verder kan de cilinder via de BURG-WÄCHTER KeyApp worden bediend. Inhoud van de verpakking

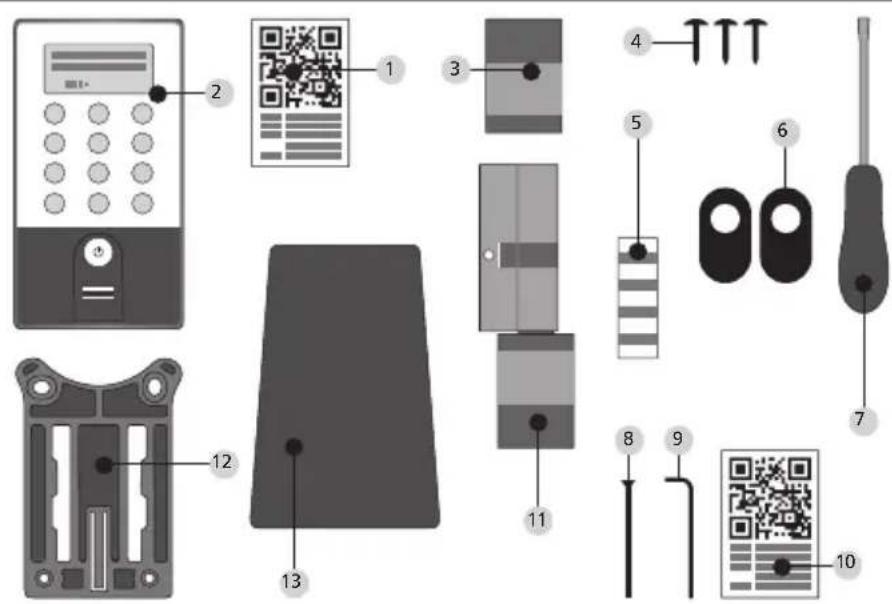

Bevestigingsmateriaal 1 toetsenbord

Bevestigingsmateriaal 2 toetsenbord (zelfklevende plakpads)

Zichtbeschermingsfolie Functies

• Totaal aantal gebruikers: tot 5064 | Nederlands secuENTRY easy secuENTRY easy Nederlands | 65 secuENTRY easy PINCODE Algemeen De bediening van het elektronische cilinderslot wordt via een pincode uitgevoerd. Verder kan de cilinder via de BURG-WÄCHTER KeyApp worden bediend. Inhoud van de verpakking

Bevestigingsmateriaal 1 toetsenbord

Bevestigingsmateriaal 2 toetsenbord (zelfklevende plakpads)

Zichtbeschermingsfolie Functies

• Totaal aantal gebruikers: tot 50

366 | Nederlands secuENTRY easy secuENTRY easy FINGERPRINT Algemeen De bediening van de elektronische cilinder vindt plaats door scannen van uw vinger. Er kunnen tot 24 vingers via het toetsenbord worden geprogrammeerd. De gebruikers worden elk afzonderlijk gede nieerd (USER XXX_FP). Als een gebruiker bovendien een code toegewezen moet krijgen, dient hij afzonderlijk aangemaakt te worden. Verder kan het slot worden bediend via een PIN-code, of de BURG-WÄCHTER KeyApp. Inhoud van de verpakking

Bevestigingsmateriaal 1 toetsenbord

Bevestigingsmateriaal 2 toetsenbord (zelfklevende plakpads)

Zichtbeschermingsfolie Attentie! De vingerafdruksensor mag niet worden gereinigd met reinigingsmiddelen. Gebruik s. v. p. een vochtige doek. Functies

• Totaal aantal gebruikers: tot 50, daarvan het aantal vingerafdrukken: tot 24

Schematische weergave van de menufuncties Als op het display het symbool „Func: M“ verschijnt, komt u door drukken op de knop „Func“ in het menu. In het menu hebt u via de knoppen „1“ en „2“ de verplaatsfunctie, waarmee u door de structuur kunt navigeren. Druk op (Enter) om naar het volgende menu-niveau te gaan. Menustructuur Menu Codewijziging Menu Taal / Language Menu Beheerder Menu Nieuw gebruiker Aanmaken: Code Aanmaken: Transponder Aanmaken: Vingerafdruk Menu Wissen Menu Tijdfuncties Instelling van gegevens in de standaardversie niet beschikbaar Tijdinstellingen in de standaardversie niet beschikbaar Menu Setup Inloggen Reorganisatie Menu FP Reset Menu Info Beschrijving van de menufuncties Hieronder worden de functies voor de producten secuENTRY easy Pincode en secuENTRY easy FINGERPRINT beschreven. Menu code wijzigen Wijziging beheerdercode en gebruikerscode

• Schakel met het toetsenbord in

• Druk vervolgens op FUNC en het Menu / Codewijziging verschijnt.

• Bevestig de selectie met

• Druk op 1 resp. 2 en scrol zolang, totdat de beheerder / gebruiker weergegeven wordt, wiens code die u wilt wijzigen.

• Voer de geldende (oude) code in en druk op

• Voer de nieuwe code in en bevestig met

• Herhaal de invoer en bevestig opnieuw met . Bij een succesvolle invoer verschijnt „Codewijziging uitgevoerd“.66 | Nederlands secuENTRY easy secuENTRY easy Nederlands | 67 secuENTRY easy FINGERPRINT Algemeen De bediening van de elektronische cilinder vindt plaats door scannen van uw vinger. Er kunnen tot 24 vingers via het toetsenbord worden geprogrammeerd. De gebruikers worden elk afzonderlijk gedenieerd (USER XXX_FP). Als een gebruiker bovendien een code toegewezen moet krijgen, dient hij afzonderlijk aangemaakt te worden. Verder kan het slot worden bediend via een PIN-code, of de BURG-WÄCHTER KeyApp. Inhoud van de verpakking

Bevestigingsmateriaal 1 toetsenbord

Bevestigingsmateriaal 2 toetsenbord (zelfklevende plakpads)

Zichtbeschermingsfolie Attentie! De vingerafdruksensor mag niet worden gereinigd met reinigingsmiddelen. Gebruik s. v. p. een vochtige doek. Functies

• Totaal aantal gebruikers: tot 50, daarvan het aantal vingerafdrukken: tot 24 Schematische weergave van de menufuncties Als op het display het symbool „Func: M“ verschijnt, komt u door drukken op de knop „Func“ in het menu. In het menu hebt u via de knoppen „1“ en „2“ de verplaatsfunctie, waarmee u door de structuur kunt navigeren. Druk op (Enter) om naar het volgende menu-niveau te gaan. Menustructuur Menu Codewijziging Menu Taal / Language Menu Beheerder Menu Nieuw gebruiker Aanmaken: Code Aanmaken: Transponder Aanmaken: Vingerafdruk Menu Wissen Menu Tijdfuncties Instelling van gegevens in de standaardversie niet beschikbaar Tijdinstellingen in de standaardversie niet beschikbaar Menu Setup Inloggen Reorganisatie Menu FP Reset Menu Info Beschrijving van de menufuncties Hieronder worden de functies voor de producten secuENTRY easy Pincode en secuENTRY easy FINGERPRINT beschreven. Menu code wijzigen Wijziging beheerdercode en gebruikerscode

• Schakel met het toetsenbord in

• Druk vervolgens op FUNC en het Menu / Codewijziging verschijnt.

• Bevestig de selectie met

• Druk op 1 resp. 2 en scrol zolang, totdat de beheerder / gebruiker weergegeven wordt, wiens code die u wilt wijzigen.

• Voer de geldende (oude) code in en druk op

• Voer de nieuwe code in en bevestig met

• Herhaal de invoer en bevestig opnieuw met . Bij een succesvolle invoer verschijnt „Codewijziging uitgevoerd“.68 | Nederlands secuENTRY easy Menu Sprache / Language Instelling van de taal

• Schakel met het toetsenbord in

• Druk vervolgens op FUNC en het Menu / Codewijziging verschijnt.

• Scrol met behulp van toets 2 tot het bovenstaande menu-item verschijnt.

• Scrol met toets 1, resp. 2 totdat de gewenste taal verschijnt

• Bevestig met Menu Beheerder Het menu Beheerder bevat verschillende submenu‘s. Het submenu Gebruiker met code aanmaken

• Schakel met toets het toetsenbord in

• Druk vervolgens op FUNC en het Menu / Codewijziging verschijnt.

• Scrol met toets 2, totdat het menu Beheerder verschijnt

• Bevestig met . Het menu-item „Gebruiker aanmaken“ verschijnt.

• Scrol met behulp van toets 2, totdat „Nieuwe gebruiker aanmaken: Code“ verschijnt.

• Voer de beheerdercode in, zodat u toestemming om te programmeren verkrijgt

• De eerstvolgende beschikbare plaats in het geheugen (bijv. USER.003) wordt getoond.

• Voer de 6-cijferige code in en bevestig 2x met

• Het scherm toont „Gegevens zijn opgeslagen“ Submenu nieuwe gebruiker met ngerprint aanmaken (deze functie is alleen beschikbaar voor de versie secuENTRY easy Fingerprint)

• Schakel met het toetsenbord in

• Druk vervolgens op FUNC en het Menu / Codewijziging verschijnt

• Scrol met toets 2, totdat het menu Beheerder verschijnt

• Bevestig met . Het menu-item „Gebruiker aanmaken“ verschijnt

• Scrol met toets 2, totdat het menu-item „Aanmaken: Fingerprint“ verschijnt

• Voer de beheerdercode in, zodat u toestemming om te programmeren verkrijgt

• Het display toont „Vinger opslaan“

• Haal uw vinger enkele malen van boven naar beneden over het midden van de sensor (op de display wordt het aantal pogingen getoond).

• Het display toont „User_XXX_FP“ succesvol opgeslagen Submenu Wissen Met behulp van dit menu kunt u een gebruiker of een transponder wissen.

• Schakel met het toetsenbord in

• Druk vervolgens op FUNC en het Menu / Codewijziging verschijnt.

• Scrol met toets 2, totdat het menu Beheerder verschijnt

• Scrol met toets 2, totdat u het menu-item „Wissen“ verschijnt

• Voer de beheerdercode in, zodat u toestemming om te programmeren verkrijgt

• Scrol naar de gebruiker, resp. naar het identicatiemedium (transponder) dat verwijderd moet worden. Bevestig uw keuze dan 2x met

• Het display toont „Record verwijderd“ Submenu Tijdfunctie (alleen in de Premium-versie) Hier stelt u tijd en datum in Tijd instellen: Niet beschikbaar in de standaardfunctie. Instellen van de datum: Niet beschikbaar in de standaardfunctie. Submenu Setup Algemene systeeminstellingen Aanmelden Bij vervanging van het cilinderslot of het toetsenbord moeten beide eenheden opnieuw worden gekoppeld, zodat ze met elkaar kunnen communiceren. Toetsenbord aanmelden

• Schakel met het toetsenbord in

• Druk vervolgens op FUNC. De melding „Menu / Code wijzigen“ verschijnt

• Met toets 1, resp. 2 kunt nu scrollen, totdat u in het menu Beheerder komt

• Voer de administrator code in van de aan te leren eenheid

• Na een succesvolle login verschijnt de melding „Data opgeslagen“ Attentie! Zorg ervoor, dat er tijdens de aanmelding van een nieuw toetsenbord, resp. nieuw cilinderslot in de onmiddellijke nabijheid geen andere secuENTRY eenheid onder stroom staat, omdat dit kan leiden tot een foutieve reactie. In geval van twijfel moeten deze eenheden worden losgekoppeld van de voeding (batterij uitnemen).68 | Nederlands secuENTRY easy secuENTRY easy Nederlands | 69 Submenu Wissen Met behulp van dit menu kunt u een gebruiker of een transponder wissen.

• Schakel met het toetsenbord in

• Druk vervolgens op FUNC en het Menu / Codewijziging verschijnt.

• Scrol met toets 2, totdat het menu Beheerder verschijnt

• Scrol met toets 2, totdat u het menu-item „Wissen“ verschijnt

• Voer de beheerdercode in, zodat u toestemming om te programmeren verkrijgt

• Scrol naar de gebruiker, resp. naar het identicatiemedium (transponder) dat verwijderd moet worden. Bevestig uw keuze dan 2x met

• Het display toont „Record verwijderd“ Submenu Tijdfunctie (alleen in de Premium-versie) Hier stelt u tijd en datum in Tijd instellen: Niet beschikbaar in de standaardfunctie. Instellen van de datum: Niet beschikbaar in de standaardfunctie. Submenu Setup Algemene systeeminstellingen Aanmelden Bij vervanging van het cilinderslot of het toetsenbord moeten beide eenheden opnieuw worden gekoppeld, zodat ze met elkaar kunnen communiceren. Toetsenbord aanmelden

• Schakel met het toetsenbord in

• Druk vervolgens op FUNC. De melding „Menu / Code wijzigen“ verschijnt

• Met toets 1, resp. 2 kunt nu scrollen, totdat u in het menu Beheerder komt

• Voer de administrator code in van de aan te leren eenheid

• Na een succesvolle login verschijnt de melding „Data opgeslagen“ Attentie! Zorg ervoor, dat er tijdens de aanmelding van een nieuw toetsenbord, resp. nieuw cilinderslot in de onmiddellijke nabijheid geen andere secuENTRY eenheid onder stroom staat, omdat dit kan leiden tot een foutieve reactie. In geval van twijfel moeten deze eenheden worden losgekoppeld van de voeding (batterij uitnemen).70 | Nederlands secuENTRY easy Reorganisatie We bevelen aan deze functie te gebruiken in een situatie, waarin meerdere gebruikers gewist zijn.

• Schakel met het toetsenbord in

• Druk vervolgens op FUNC en het Menu / Codewijziging verschijnt.

• Scrol met toets 2, totdat het menu „Menu / Administrator“ verschijnt

• Scrol met toets 2, totdat het menu „Setup“ verschijnt

• Het menu-item „Reorganisatie“ verschijnt

• Voer de beheerdercode in, zodat u toestemming om te programmeren verkrijgt

• Het verschijnt „reorganisatie loopt“ Submenu FP-Reset (Deze functie is alleen actief in de versie secuENTRY easy Fingerprint en met het toetsenbord secuENTRY KP FP) Alle opgeslagen vingerafdrukken worden gewist, maar de betreffende gebruikers blijven behouden. Kies dit menu bij herhaald foutief functioneren bij gebruik van de vingerafdruk. Volg tegelijkertijd de instructies op het scherm op. Menu Info Met deze functie worden de versie en het serienummer van het systeem getoond. Om veiligheidsredenen wordt het volledige serienummer alleen in de beheerdermodus getoond.

• Schakel met het toetsenbord in

• Druk vervolgens op FUNC en „Menu / Codewijziging“ verschijnt.

• Scrol met toets 2 totdat het menu “Info” verschijnt

• Bevestig met . De serienummers van het toetsenbord (EA) en het cilinderslot (AA) worden getoond. Attentie: Om veiligheidsredenen verschijnt het serienummer (AA) van het cilinderslot pas na het invoeren van een geldige beheerdercode. Montagehandleiding secuENTRY easy cilinder Verder wordt de inbouw van de secuENTRY easy cilinder omschreven. A. u. b. voor de montage deze montageaanwijzing nauwkeurig lezen en goed opbergen. De cilinder is voorzien van een speciaal rustsysteem dat u de mogelijkheid biedt de cilinder voor deuren met een deurdikte van maximaal 118 mm (59 / 59 mm, gemeten in het midden van de stulpschroef) te plaatsen. Een voorafgaande opmeting is niet noodzakelijk. Let op: Let erop dat de binnenknop nergens tegen aanstoot, omdat de knop dan breken kan. Het slot hoeft noch ingevet noch geolied te worden. De vergrendeling van de draaiknoppen gebeurt telkens met behulp van een geïntegreerde madeschroef in de draaiknop. Let op: Trek de binnenknop nooit compleet van de as af, omdat anders elektronica beschadigd wordt! De madeschroef die voorde bevestiging op de as zorgt, mag alleen licht gelost worden, blijft steeds in de kunststofknop en dient als aftrekzekering! Buitenkant Binnenkant Buitenknop Binnenknop Deksel Adapter 2 Adapter 1 Stulpschroef Madeschroef voor bevestiging op de as Instructie De basismaat van de cilinder bedraagt per zijde 30 mm. In de leveringsstaat is de cilinder compleet in elkaar geschoven (de minimale deurdikte). Voordat u de cilinder in de deur plaatst, moet een voorafgaande ijking van de bestaande deurdikte worden uitgevoerd. Ga bij de inbouw als volgt te werk: 1 Grove vaststelling van de deurdikte (incl. de beslagen) 2 Trek de buitenknop van de as, verplaats de binnenknop over het rustsysteem (afstanden 2,85 mm) op de gewenste maat.70 | Nederlands secuENTRY easy secuENTRY easy Nederlands | 71 Montagehandleiding secuENTRY easy cilinder Verder wordt de inbouw van de secuENTRY easy cilinder omschreven. A. u. b. voor de montage deze montageaanwijzing nauwkeurig lezen en goed opbergen. De cilinder is voorzien van een speciaal rustsysteem dat u de mogelijkheid biedt de cilinder voor deuren met een deurdikte van maximaal 118 mm (59 / 59 mm, gemeten in het midden van de stulpschroef) te plaatsen. Een voorafgaande opmeting is niet noodzakelijk. Let op: Let erop dat de binnenknop nergens tegen aanstoot, omdat de knop dan breken kan. Het slot hoeft noch ingevet noch geolied te worden. De vergrendeling van de draaiknoppen gebeurt telkens met behulp van een geïntegreerde madeschroef in de draaiknop. Let op: Trek de binnenknop nooit compleet van de as af, omdat anders elektronica beschadigd wordt! De madeschroef die voorde bevestiging op de as zorgt, mag alleen licht gelost worden, blijft steeds in de kunststofknop en dient als aftrekzekering! Buitenkant Binnenkant Buitenknop Binnenknop Deksel Adapter 2 Adapter 1 Stulpschroef Madeschroef voor bevestiging op de as Instructie De basismaat van de cilinder bedraagt per zijde 30 mm. In de leveringsstaat is de cilinder compleet in elkaar geschoven (de minimale deurdikte). Voordat u de cilinder in de deur plaatst, moet een voorafgaande ijking van de bestaande deurdikte worden uitgevoerd. Ga bij de inbouw als volgt te werk: 1 Grove vaststelling van de deurdikte (incl. de beslagen) 2 Trek de buitenknop van de as, verplaats de binnenknop over het rustsysteem (afstanden 2,85 mm) op de gewenste maat. Schematische weergave van een ingebouwde cilinder inclusief de beide adapters.72 | Nederlands secuENTRY easy Binnenknop 30 mm verplaatsing Schematische weergave binnenknop-verplaatsing 3 Afhankelijk van de deurdikte heeft u de mogelijkheid om aan de buitenzijde passende adapters te plaatsen om een verbeterde leiding van de noodsleutel te bereiken. Volgende combinaties zijn mogelijk: Afstand stulpschroef / beslag (mm) aan de buitenkant Adapter 1 Adapter 2 < 43 – – 44 – 53 X – 54 – 60 X X Tab. 1: Afstand stulpschroef / beslag [mm] aan de buitenzijde en de daarvoor nodige adapters. 2,9 × 16 Adapter 2 M2 × 10 Adapter 1 4 Schuif de secuENTRY easy cilinder van binnen naar buiten door het insteekslot in de deur en draai vervolgens de stulpschroef aan. 5 Verplaats de binnenknop op de as totdat de gewenste maat is bereikt. Let er a. u. b. op, dat de afstand draaiknop / deurbeslag tenminste 1 mm bedraagt. Bevestig vervolgens de draaiknop over de Stelschroef. 6 Voordat u de buitenknop bevestigt, controleer of u het meegeleverde deksel voor de uitsnijding van de proelcilinder wilt plaatsen. Trek in dit geval de beschermende folie weg en bevestig het deksel in de uitsnijding van het slot. 7 Schuif de buitenknop naar de gewenste positie op de as en bevestig deze met een afstand van tenminste 1 mm van het beslag over de Stelschroef. 8 De functietest dient uitgevoerd te worden bij geopende deur.72 | Nederlands secuENTRY easy secuENTRY easy Nederlands | 73 6 Voordat u de buitenknop bevestigt, controleer of u het meegeleverde deksel voor de uitsnijding van de proelcilinder wilt plaatsen. Trek in dit geval de beschermende folie weg en bevestig het deksel in de uitsnijding van het slot. 7 Schuif de buitenknop naar de gewenste positie op de as en bevestig deze met een afstand van tenminste 1 mm van het beslag over de Stelschroef. 8 De functietest dient uitgevoerd te worden bij geopende deur.74 | Nederlands secuENTRY easy Montage van het secuENTRY easy toetsenbord Het toetsenbord is alleen inclusief bij het set secuENTRY easy Pincode and Entry easy Fingerprint. Attentie! Vergeet niet dat het toetsenbord niet mag worden bevestigd op de deur zelf, omdat er bij het sluiten van de deur anders schokken worden overgebracht. Het membraan dat op de achterzijde van het toetsenbord is geplaatst, mag in geen geval afgesloten worden met lijm of een andere substantie! Ook na de montage moet lucht uitgewisselt kunnen worden!

• Zoek een plaats om het toetsenbord te bevestigen. Voor een indenticatie (bv. PIN-code, ngerprint...) en controleer of het slot ontgrendeld kan worden.

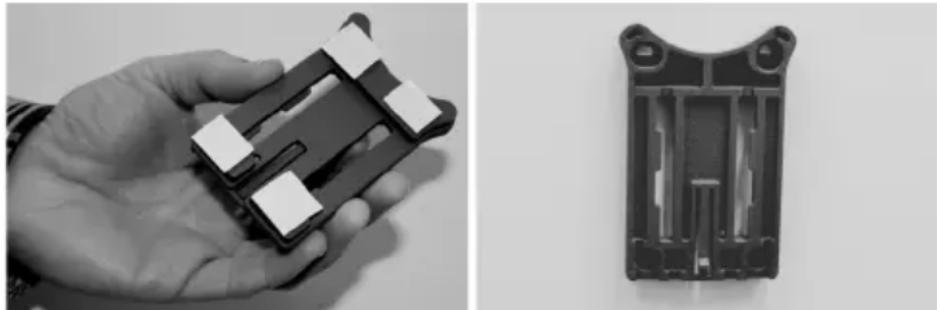

• Dan het toetsenbord plaatsen. U kunt de houder aan de muur lijmen of schroeven. Overlangse openingen in de houder maken nauwkeurige uitlijning mogelijk. Als u de muurhouder vastlijmt, let er dan op dat het oppervlak schoon is, zonder vet, olie, siliconen of andere verontreinigingen. Verwijder de beschermfolie van de bijgevoegde zelfklevende onderleggers, plak de onderleggers op de muurhouder en druk ze stevig in de verlangde positie. Let er bij de montage bij lagere temperaturen op dat de uiteindelijke hechting bij 20°C pas wordt bereikt na 72 uur, waarbij warmte het proces versnelt (bijvoorbeeld bij 65°C is het kleefproces al na één uur voltooid). Bij vastplakken van de klemplaat op de gekleurde transparante zichtbeschermingsfolie gelden de bovenstaande voorwaarden voor de reinheid van het oppervlak en de sterkte van de zelfklevende plakpads.

Ga als volgt te werk om te voorkomen dat er bellen op de gekleurde zichtbeschermingsfolie ontstaan:

• Giet een beetje water met enkele druppels afwasmiddel in een glas, roer voorzichtig om, zodat het niet gaat schuimen en wrijf het oppervlak, waarop de folie moet worden opgebracht, ermee in.

• Trek 1 cm van de folie aan één kant van de witte beschermfolie af en plak die voorzichtig op. Til hem voorzichtig op om eventueel de positie ervan te wijzigen en plaats hem opnieuw.

• Trek nu de zelfplakende folie af van het contactoppervlak. Druk de al vastgeplakte folie aan met bijvoorbeeld een plastic spatel in de richting van de nog op te plakende laag. Attentie! Gebruik niet meer vloeistof dan noodzakelijk is.

• Plaats het toetsenbord van boven, zodat het haakje van de grondplaat op de behuizing van het toetsenbord klikt. Zo is het toetsenbord beveiligd tegen ongeoorloofde verwijdering.

• Voer een functietest van de eenheid uit bij geopende deur. Voer daarbij meerdere malen een geldige identicatie in (bv. PIN-code, ngerprint...).

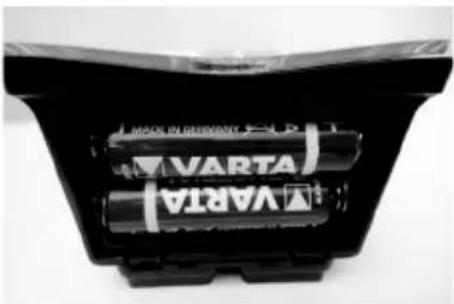

Batterijwissel van het secuENTRY easy toetsenbord

• Door de 2 schroeven (Tx 8) los te draaien, verwijdert u het deksel aan de onderkant.

• Trek de klep van de batterijen naar beneden, totdat hij loskomt, en vervang dan de batterijen.

Let bij het plaatsen van nieuwe batterijen op de juiste polariteit die op de binnenkant van het deksel afgebeeld staat.74 | Nederlands secuENTRY easy secuENTRY easy Nederlands | 75 Attentie! Gebruik niet meer vloeistof dan noodzakelijk is.

• Plaats het toetsenbord van boven, zodat het haakje van de grondplaat op de behuizing van het toetsenbord klikt. Zo is het toetsenbord beveiligd tegen ongeoorloofde verwijdering.

• Voer een functietest van de eenheid uit bij geopende deur. Voer daarbij meerdere malen een geldige identicatie in (bv. PIN-code, ngerprint...).

Batterijwissel van het secuENTRY easy toetsenbord

• Door de 2 schroeven (Tx 8) los te draaien, verwijdert u het deksel aan de onderkant.

• Trek de klep van de batterijen naar beneden, totdat hij loskomt, en vervang dan de batterijen.

Let bij het plaatsen van nieuwe batterijen op de juiste polariteit die op de binnenkant van het deksel afgebeeld staat.76 | Nederlands secuENTRY easy

• Om weer te sluiten druk eerst het deksel van het batterijcompartiment in de uitsparing bij de schroeven en doe dan de onderkant dicht door die aan te drukken.

• Schroef het deksel van het batterijcompartiment vast.

Let op! Zorg ervoor dat er bij vervanging van de batterijen geen vocht in het toetsenbord komt. Schoonmaken secuENTRY easy toetsenbord Op het oppervlak van het toetsenbord kan dankzij de kwaliteit van het oppervlak nauwelijks vuil vastplakken. Stofge of vervuilde oppervlakken worden met een vochtige doek schoongemaakt. Er mogen geen alcoholhoudende schoonmaakmiddelen (spiritus, SIDOLIN

e. d.) of agressieve schoonmaakmiddel (aceton etc.) gebruikt worden, omdat deze het oppervlak of de sensor kunnen beschadigen. Batterijwissel in de knop (binnenzijde) 1 Draai met de bijgevoegde Zeskant-stiftsleutel de bovenste madeschroef los op het deksel van de cilinder. Deze kan alleen tot het opengaan van het deksel worden uitgedraaid en valt er niet uit. 2 Klap het deksel open 3 Verwissel de batterijen. Let er op, dat de batterijpooling klopt, die op de kast op de gemarkeerde plek is afgebeeld. 4 Monteer het deksel opnieuw. Functie van de noodsleutel (buitenkant) Met de mechanische noodsleutel verschaft u zich toegang bij storingen van het systeem. 1 Klap de noodsleutel open aan het scharnier en schuif het vervolgens door de schetsmatig aangegeven spleet op het deksel. 2 Draai de sleutel kloksgewijs 90°. Beweeg de buitenknop eventueel een beetje naar rechts en links, om het mechanisme vrij te maken. 3 De buitenknop draaien. Het openen gebeurt na uiterlijk één volledige omwenteling. Draai de sleutel weer terug en trek hem eruit. Om met noodsleutel te sluiten, moet de draaiknop twee omwentelingen in beide richtingen worden gedraaid.76 | Nederlands secuENTRY easy secuENTRY easy Nederlands | 77 4 Monteer het deksel opnieuw. Functie van de noodsleutel (buitenkant) Met de mechanische noodsleutel verschaft u zich toegang bij storingen van het systeem. 1 Klap de noodsleutel open aan het scharnier en schuif het vervolgens door de schetsmatig aangegeven spleet op het deksel. 2 Draai de sleutel kloksgewijs 90°. Beweeg de buitenknop eventueel een beetje naar rechts en links, om het mechanisme vrij te maken. 3 De buitenknop draaien. Het openen gebeurt na uiterlijk één volledige omwenteling. Draai de sleutel weer terug en trek hem eruit. Om met noodsleutel te sluiten, moet de draaiknop twee omwentelingen in beide richtingen worden gedraaid.78 | Nederlands secuENTRY easy Demontage van het toetsenbord secuENTRY easy uit de wandhouder

• Door de 2 schroeven (Tx 8) los te draaien, verwijdert u het deksel aan de onderkant.

• Trek het deksel van het batterijcompartiment naar beneden zodat dit losspringt.

• Druk de grendel met een smal instrument (bijv. een platte schroevendraaier) naar beneden en trek het toetsenbord naar boven.

Interferentie door Bluetooth-apparaten Bluetooth-apparaten maken gebruik van dezelfde bandbreedte (2,4 GHz) als WiFi-apparatuur. Daarom kan er sprake zijn van onderlinge storing die fouten kan veroorzaken, zoals onderbreking van de communicatie. In zo‘n geval moet de niet-gebruikte apparatuur van de stroomtoevoer afgekoppeld worden. Garantie Om u storingsvrije kwaliteitsproducten te kunnen aanbieden en om u optimaal te kunnen helpen in het geval van service of herstel, dient u gebrekkige of defecte apparatuur samen met een geldige beheerdercode en een QR-code aan uw verkoper te geven, samen met een origineel aankoopbewijs. In het geval van retourzendingen op basis van uw recht op teruggave van artikelen moeten bovendien alle delen van het apparaat de fabrieks- instellingen bezitten. Het zegel op het cilinderslot en op de knop moet intact zijn. Als aan deze eis niet is voldaan, vervalt de garantie. Veilige liquidatie van het toestel Geachte klant, Help mee om de hoeveelheid ongebruikt afval te verminderen. Als u van plan bent deze installatie buiten gebruik te stellen, denk er dan aan dat allerlei onderdelen van dit apparaat waardevolle materialen bevatten die hergebruikt kunnen worden. Houd er rekening mee dat elektrische en elektronische apparatuur en batterijen niet mogen worden afgevoerd als huishoudelijk afval, maar moeten worden gescheiden. Informeer bij de betreffende afdeling in uw gemeente, waar u een inzamelpunt voor elektrisch en elektronisch afval kunt vinden. Bij deze bevestigt het bedrijf BURG-WÄCHTER KG dat deze product overeenkomt met Richtlijn 2014/53/EU, (RED) 2014/30/ EU, (EMC) en 2011/65/EU (RoHS). Een kopie van de complete EU-conformiteitsverklaring is beschikbaar op het volgende internetadres www.burg.biz78 | Nederlands secuENTRY easy secuENTRY easy Nederlands | 79 Garantie Om u storingsvrije kwaliteitsproducten te kunnen aanbieden en om u optimaal te kunnen helpen in het geval van service of herstel, dient u gebrekkige of defecte apparatuur samen met een geldige beheerdercode en een QR-code aan uw verkoper te geven, samen met een origineel aankoopbewijs. In het geval van retourzendingen op basis van uw recht op teruggave van artikelen moeten bovendien alle delen van het apparaat de fabrieks- instellingen bezitten. Het zegel op het cilinderslot en op de knop moet intact zijn. Als aan deze eis niet is voldaan, vervalt de garantie. Veilige liquidatie van het toestel Geachte klant, Help mee om de hoeveelheid ongebruikt afval te verminderen. Als u van plan bent deze installatie buiten gebruik te stellen, denk er dan aan dat allerlei onderdelen van dit apparaat waardevolle materialen bevatten die hergebruikt kunnen worden. Houd er rekening mee dat elektrische en elektronische apparatuur en batterijen niet mogen worden afgevoerd als huishoudelijk afval, maar moeten worden gescheiden. Informeer bij de betreffende afdeling in uw gemeente, waar u een inzamelpunt voor elektrisch en elektronisch afval kunt vinden. Bij deze bevestigt het bedrijf BURG-WÄCHTER KG dat deze product overeenkomt met Richtlijn 2014/53/EU, (RED) 2014/30/ EU, (EMC) en 2011/65/EU (RoHS). Een kopie van de complete EU-conformiteitsverklaring is beschikbaar op het volgende internetadres www.burg.bizNotizen
