BEDIENUNGSANLEITUNG ENTRYeasy 5602 FP Burg Wächter

secuENTRY easy Deutsch | 5 Sehr geehrter Kunde, vielen Dank, dass Sie sich für das elektronische Schließsystem secuENTRY easy aus dem Hause BURG-WÄCHTER entschieden haben. Dieses System wurde nach den neuesten technischen Möglichkeiten entwickelt bzw. produziert und entspricht hohen Sicherheitsanforderungen. Der elektronische Zylinder lässt sich problemlos ohne jegliches Bohren und Verlegen von Kabeln in jede Tür mit PZ-Lochung bis zu einer Türstärke von 118 mm (59 / 59 mm, gemessen Mitte Stulpschraube) einsetzen. Der elektronische Zylinder ist hervorragend für die Neuinstallation wie auch die Nachrüstung geeignet. Des Weiteren haben Sie verschiedenste optionale Möglichkeiten, z. B. welches Identmedium Sie einsetzen. Näheres hierzu erfahren Sie auf den nachfolgenden Seiten. Entfernen Sie auch den Batteriesicherungsstreifen am Innenknauf, um den Zylinder zu bestromen. Wichtig: Bitte lesen Sie die gesamte Bedienungsanleitung, bevor Sie mit der Programmierung beginnen. Wir wünschen Ihnen viel Freude mit Ihrem neuen Schließsystem. Allgemeines secuENTRY easy Das secuENTRY easy gibt es in zwei Ausstattungsvarianten:

• secuENTRY easy PINCODE

• secuENTRY easy FINGERPRINT In den Set-Ausführungen secuENTRY easy PINCODE und secuENTRY easy FINGERPRINT ist die Tastatur bereits im Zylinder angemeldet. Administratorcode / QR-Code Der QR-Code wird sowohl bei der Einrichtung der Öffnungsmöglichkeit über die BURG-WÄCHTER KeyApp wie auch zum nachträglichen Anmelden und Anlernen einer Tastatur oder eines Zylinders benötigt. Darüber hinaus wird er benötigt, um die Einheiten in die optionale secuENTRY Software zu integrieren. Im secuENTRY easy PINCODE und secuENTRY easy FINGERPRINT ist der Administratorcode werksseitig 1 – 2 – 3 – 4 – 5 – 6 (bitte unbedingt ändern) Achtung! Bei Verlust des Administrator- und / oder des QR-Codes ist das Umprogrammieren bzw. die Nutzung aller Administratorfunktionen nicht mehr möglich. Bitte sorgfältig aufbewahren!

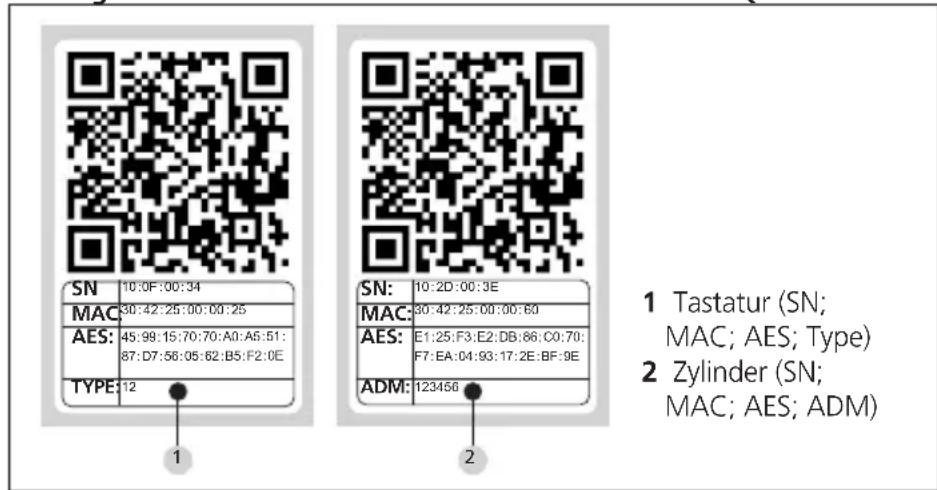

1 Tastatur (SN; MAC; AES; Type) 2 Zylinder (SN; MAC; AES; ADM)6 | Deutsch secuENTRY easy Tipp: Der QR-Code kann auch in elektronischer Form als Datei eingescannt oder als Foto auf einem geschützten Datenträger gespeichert werden. Zusätzliche Funktionen über optionale secuENTRY Software, z. B.:

• Benutzeradministration

• Historienfunktion Spannungsversorgung

• 2 x MIGNON LR6 AA ALKALINE für die Tastatur

• 2 x MIGNON LR6 AA ALKALINE für den Zylinder Optische Signalisierung Im Drehknauf auf der Türinnenseite bendet sich eine optische Signalisierung in Form einer LED. Folgende Hinweise erhalten Sie über diese LED:

• 1 x kurz: Zylinder kuppelt ein

• 2 x kurz: Zylinder kuppelt aus

• 1 x kurz, 1 × lang, 2 Sek. Pause, Wiederholung: Schloss im Programmiermodus

• 5 × kurz, 2 Sek. Pause, Wiederholung auf 20 Sek.: Batterie im Zylinder leer Technische Daten Sperrzeiten Nach 3 × falscher Codeeingabe 1 Minute, danach jeweils 3 Minuten Display In 12 Sprachen einstellbar Zuverlässige Umgebungs- bedingungen* –15 °C / +50 °C / bis zu 95 % rel. Luftfeuchtigkeit (nicht kondensierend) Das Display kann bei extremen Temperaturwechseln träge reagieren bzw. verdunkeln. Schutzart Schutzart Tastatur PINCODE IP65 Schutzart Tastatur Fingerprint IP55 Sendeleistung und Frequenzbereich: Bluetooth Low Energy, Maximum Transmit Output Power 7,5dBm Frequency usage range 2,402GHz … 2,483 GHz

Sollte die Temperatur den angegebenen Bereich überschreiten, wird auf dem Display eine entsprechende Warnmeldung ausgegeben. Sorgen Sie durch geeignete Maßnahmen für Abhilfe!secuENTRY easy Deutsch | 7 Öffnen Das secuENTRY easy kann je nach Ausstattungsvariante über einen 6-stelligen Zahlencode, die BURG-WÄCHTER KeyApp oder mit Fingerprint bedient werden. Öffnen mit Pincode

• Schalten Sie die Tastatur über die Taste ein

• Geben Sie den 6-stelligen Pincode (werksseitig „1 – 2 – 3 – 4 – 5 – 6”) ein. Im Display erscheint „Bitte Drehknauf betätigen!“ und die im Zylinder integrierte LED blinkt einmal bei erfolgreicher Öffnung auf.

• Drehen Sie den Zylinderknauf Öffnen mit Fingerprint

• Schalten Sie die Tastatur über die Taste ein

• Ziehen Sie den angelernten Finger von oben nach unten mittig über den Sensor. Im Display erscheint „Bitte Drehknauf betätigen!“ und die im Zylinder integrierte LED blinkt einmal bei erfolgreicher Öffnung auf.

• Drehen Sie den Zylinderknauf Öffnen mit der BURG-WÄCHTER KeyApp

• Halten Sie Ihr Smart Device vor den Zylinderknauf und drücken Sie den Öffnungsbutton der KeyApp.

• Die im Zylinder integrierte LED blinkt einmal bei erfolgreicher Öffnung auf.

• Drehen Sie den Zylinderknauf BURG-WÄCHTER KeyApp Die BURG-WÄCHTER KeyApp können Sie im App Store bzw. im Google Play Store herunterladen. Geben Sie hierfür einfach den Suchbegriff „secuENTRY“ oder „KeyApp“ ein. Kompatibel mit Samsung Galaxy S4, S4 mini, S5 und S5 mini ab Android

4.3 KitKat oder 5.0 Lollipop, Apple iPhone 4S, 5, 5S, 6, 6S,oder neuer,

ab IOS 8.1.3. Bitte prüfen Sie unter: www.burg.biz/secuentry/description ob weitere Smartphones kompatibel mit der App sind. Tipp: Der QR-Code kann auch in elektronischer Form als Datei eingescannt oder als Foto auf einem geschützten Datenträger gespeichert werden. Zusätzliche Funktionen über optionale secuENTRY Software, z. B.:

• Benutzeradministration

• Historienfunktion Spannungsversorgung

• 2 x MIGNON LR6 AA ALKALINE für die Tastatur

• 2 x MIGNON LR6 AA ALKALINE für den Zylinder Optische Signalisierung Im Drehknauf auf der Türinnenseite bendet sich eine optische Signalisierung in Form einer LED. Folgende Hinweise erhalten Sie über diese LED:

• 1 x kurz: Zylinder kuppelt ein

• 2 x kurz: Zylinder kuppelt aus

• 1 x kurz, 1 × lang, 2 Sek. Pause, Wiederholung: Schloss im Programmiermodus

• 5 × kurz, 2 Sek. Pause, Wiederholung auf 20 Sek.: Batterie im Zylinder leer Technische Daten Sperrzeiten Nach 3 × falscher Codeeingabe 1 Minute, danach jeweils 3 Minuten Display In 12 Sprachen einstellbar Zuverlässige Umgebungs- bedingungen* –15 °C / +50 °C / bis zu 95 % rel. Luftfeuchtigkeit (nicht kondensierend) Das Display kann bei extremen Temperaturwechseln träge reagieren bzw. verdunkeln. Schutzart Schutzart Tastatur PINCODE IP65 Schutzart Tastatur Fingerprint IP55 Sendeleistung und Frequenzbereich: Bluetooth Low Energy, Maximum Transmit Output Power 7,5dBm Frequency usage range 2,402GHz … 2,483 GHz

Sollte die Temperatur den angegebenen Bereich überschreiten, wird auf dem Display eine entsprechende Warnmeldung ausgegeben. Sorgen Sie durch geeignete Maßnahmen für Abhilfe!8 | Deutsch secuENTRY easy secuENTRY easy PINCODE Allgemeines Die Bedienung des elektronischen Zylinders erfolgt über die Eingabe eines Pincodes. Zusätzlich kann das Schloss über die BURG-WÄCHTER KeyApp bedient werden. Verpackungsinhalt

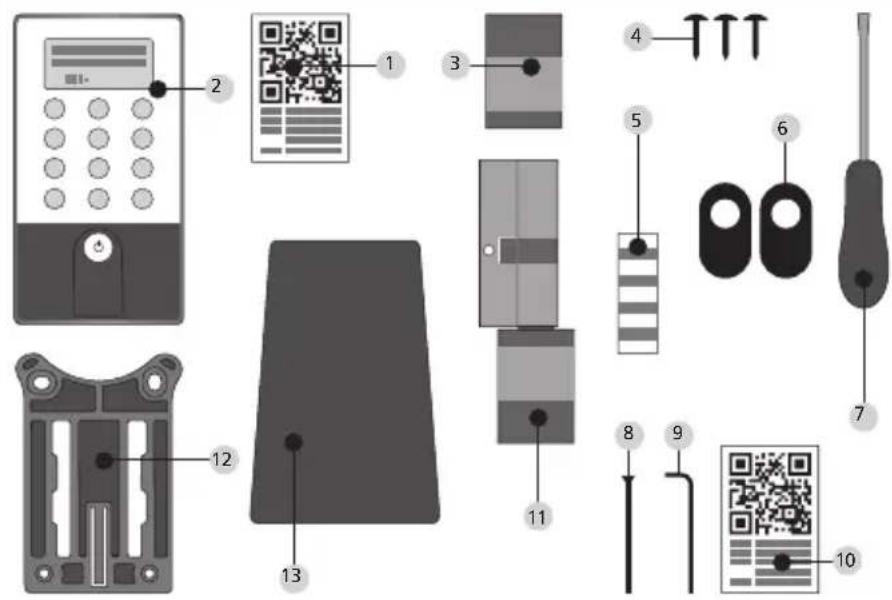

Innensechskantschlüssel (Größe 3)

Befestigungsmaterial 1 Tastatur

Wandhalterungsplatte

Sichtschutzfolie Funktionen

• Anzahl Benutzer gesamt: bis zu 50

3secuENTRY easy Deutsch | 9 secuENTRY easy FINGERPRINT Allgemeines Die Bedienung des elektronischen Zylinders erfolgt über einen eingescannten Finger. Es können bis zu 24 Finger über die Tastatur einprogrammiert werden. Die Nutzer werden separat angelegt (USER XXX_FP). Sollte einem Benutzer zusätzlich ein Code zugeordnet werden, so ist dieser separat anzulegen. Zusätzlich kann das Schloss über einen Pincode oder die BURG-WÄCHTER KeyApp bedient werden. Verpackungsinhalt

Innensechskantschlüssel (Größe 3)

Befestigungsmaterial 1 Tastatur

Wandhalterungsplatte

Sichtschutzfolie Achtung! Der Fingerprint Sensor darf nicht mit Reinigungsmitteln gesäubert werden. Bitte benutzen Sie hierfür ein leicht feuchtes Tuch. Funktionen

• Anzahl Benutzer gesamt: bis zu 50 davon Anzahl Fingerprints: bis zu 24

210 | Deutsch secuENTRY easy Schematische Darstellung der Menüfunktionen Wenn im Display das Symbol „Func:M“ erscheint, gelangen Sie durch Drücken der Taste „FUNC“ ins Menü. Im Menü haben Sie dann über die Tasten „1“ und „2“ eine Scroll Funktion, um sich durch die Struktur zu navigieren. Über die Taste (Enter) gelangen Sie in die nächste Menüebene. Aufbau Menüstruktur Menü Codeänderung Menü Sprache / Language Menü Administrator Menü Benutzer anlegen Anlegen: Code Anlegen: Fingerprint Menü Löschen Menü Zeitfunktionen Einstellen des Datums in der Standardversion nicht verfügbar Einstellen der Uhrzeit in der Standardversion nicht verfügbar Menü Setup Anmelden Reorganisieren Menü FP Reset Menü Info Beschreibung der Menüfunktionen Nachfolgend werden die Funktionen für die Produkte secuENTRY easy Pincode und secuENTRY easy FINGERPRINT beschrieben. Menü Codeänderung Änderung des Administratorcodes sowie der Benutzercodes.

• Schalten Sie die Tastatur über die Taste ein

• Drücken Sie anschließend FUNC Es erscheint „Menü / Codeänderung“

• Bestätigen Sie die Auswahl mit

• Über die Taste 1 bzw. 2 können Sie jetzt so lange scrollen, bis der Administrator / Benutzer angezeigt wird, dessen Code geändert werden soll

• Geben Sie den bisher gültigen (alten) Code ein und drücken

• Geben Sie den neuen Code ein und bestätigen mit

• Wiederholen Sie die Eingabe und bestätigen erneut mit . Bei richtiger Eingabe erscheint „Codeänderung durchgeführt“ Menü Sprache / Language Spracheinstellung

• Schalten Sie die Tastatur über die Taste ein

• Drücken Sie anschließend FUNC, es erscheint „Menü / Codeänderung“

• Scrollen Sie mit der Taste 2 bis der o. g. Menüpunkt erscheint

• Über die Taste 1 bzw. 2 solange scrollen, bis die gewünschte Sprache erscheint

• Mit bestätigen Menü Administrator Im Menü Administrator stehen Ihnen verschiedene Untermenüs zur Verfügung. Untermenü Benutzer mit Code anlegen

• Schalten Sie die Tastatur über die Taste ein

• Drücken Sie anschließend FUNC, es erscheint „Menü / Codeänderung“

• Scrollen Sie mit der Taste 2 bis „Menü Administrator“ erscheint

• Bestätigen mit . Es erscheint der Menüpunkt „Ben. anlegen“

• Scrollen Sie mit der Taste 2 bis „Benutzer anlegen: Code“ erscheint

• Geben Sie den Administratorcode ein, um die Berechtigung zur Programmierung zu bekommen

• Der nächste freie Speicherplatz wird angezeigt (z. B. USER.003)

• Geben Sie den 6-stelligen Code ein und bestätigen Sie 2 × mit

• Im Display erscheint „Daten wurden gespeichert“ Untermenü Benutzer mit Fingerprint anlegen (Funktion nur aktiv bei secuENTRY easy FINGERPRINT)

• Schalten Sie die Tastatur über die Taste ein

• Drücken Sie anschließend FUNC, es erscheint „Menü / Codeänderung“

• Scrollen Sie mit der Taste 2 bis„Menü Administrator“ erscheint

• Bestätigen mit . Es erscheint der Menüpunkt „Ben. anlegen“

• Scrollen Sie mit der Taste 2 bis der Menüpunkt „Anlegen: Fingerprint“ erscheint

• Geben Sie den Administratorcode ein, um die Berechtigung zur Programmierung zu bekommen

• Im Display erscheint „Finger anlernen“

• Ziehen Sie den anzulernenden Finger mehrmals mittig über den Sensor (Im Display wird die Anzahl mitgezählt)

• Im Display erscheint „User_XXX_FP“ erfolgreich angelernt Schematische Darstellung der Menüfunktion10 | Deutsch secuENTRY easy secuENTRY easy Deutsch | 11 Menü Sprache / Language Spracheinstellung

• Schalten Sie die Tastatur über die Taste ein

• Drücken Sie anschließend FUNC, es erscheint „Menü / Codeänderung“

• Scrollen Sie mit der Taste 2 bis der o. g. Menüpunkt erscheint

• Über die Taste 1 bzw. 2 solange scrollen, bis die gewünschte Sprache erscheint

• Mit bestätigen Menü Administrator Im Menü Administrator stehen Ihnen verschiedene Untermenüs zur Verfügung. Untermenü Benutzer mit Code anlegen

• Schalten Sie die Tastatur über die Taste ein

• Drücken Sie anschließend FUNC, es erscheint „Menü / Codeänderung“

• Scrollen Sie mit der Taste 2 bis „Menü Administrator“ erscheint

• Bestätigen mit . Es erscheint der Menüpunkt „Ben. anlegen“

• Scrollen Sie mit der Taste 2 bis „Benutzer anlegen: Code“ erscheint

• Geben Sie den Administratorcode ein, um die Berechtigung zur Programmierung zu bekommen

• Der nächste freie Speicherplatz wird angezeigt (z. B. USER.003)

• Geben Sie den 6-stelligen Code ein und bestätigen Sie 2 × mit

• Im Display erscheint „Daten wurden gespeichert“ Untermenü Benutzer mit Fingerprint anlegen (Funktion nur aktiv bei secuENTRY easy FINGERPRINT)

• Schalten Sie die Tastatur über die Taste ein

• Drücken Sie anschließend FUNC, es erscheint „Menü / Codeänderung“

• Scrollen Sie mit der Taste 2 bis„Menü Administrator“ erscheint

• Bestätigen mit . Es erscheint der Menüpunkt „Ben. anlegen“

• Scrollen Sie mit der Taste 2 bis der Menüpunkt „Anlegen: Fingerprint“ erscheint

• Geben Sie den Administratorcode ein, um die Berechtigung zur Programmierung zu bekommen

• Im Display erscheint „Finger anlernen“

• Ziehen Sie den anzulernenden Finger mehrmals mittig über den Sensor (Im Display wird die Anzahl mitgezählt)

• Im Display erscheint „User_XXX_FP“ erfolgreich angelernt12 | Deutsch secuENTRY easy Untermenü Löschen Sie haben die Möglichkeit, einen Benutzer über dieses Menü zu löschen.

• Schalten Sie die Tastatur über die Taste ein

• Drücken Sie anschließend FUNC, es erscheint „Menü / Codeänderung“

• Scrollen Sie mit der Taste 2 bis „Menü Administrator“ erscheint

• Scrollen Sie mit der Taste 2 bis der Menüpunkt „Löschen“ erscheint

• Geben Sie den Administratorcode ein, um die Berechtigung zur Programmierung zu bekommen

• Scrollen Sie zu dem Benutzer welchen Sie löschen möchten, und bestätigen Sie die Auswahl 2 × mit

• Im Display erscheint „Datensatz gelöscht“ Untermenü Zeitfunktionen (nur bei Premium) Hier werden Uhrzeit und Datum eingestellt Einstellen der Uhrzeit: In der Standardfunktion nicht verfügbar. Einstellen des Datums: In der Standardfunktion nicht verfügbar. Untermenü Setup Allgemeine Systemeinstellungen Anmelden Beim Austausch des Zylinders oder der Tastatur müssen beide Einheiten neu aufeinander abgestimmt werden, damit beide wieder miteinander kommunizieren können. Anmelden einer Tastatur

• Schalten Sie die Tastatur über die Taste ein

• Drücken Sie anschließend FUNC, es erscheint „Menü / Codeänderung“

• Über die Taste 1 bzw. 2 können Sie jetzt so lange scrollen, bis Sie in das „Menü Administrator“ gelangen

• Über die Taste 1 bzw. 2 können Sie jetzt so lange scrollen, bis Sie in das Menü Admin. Einstell. „Setup“ gelangen

• Geben Sie den Admin. Code der anzulernenden Einheit ein

• Nach erfolgreicher Anmeldung erscheint „Daten wurden gespeichert“ Achtung! Stellen Sie sicher, dass sich keine andere bestromte secuENTRY-Einheit beim Anmelden einer neuen Tastatur bzw. eines neuen Zylinders in unmittelbarer Nähe bendet, da diese fälschlicherweise angesprochen werden könnten. Im Zweifelsfall sind diese Einheiten vorher stromlos zu machen (Batterien entfernen). Reorganisieren Es wird empfohlen, diese Funktion aufzurufen, wenn mehrere Benutzer gelöscht worden sind.

• Schalten Sie die Tastatur über die Taste ein

• Drücken Sie anschließend FUNC, es erscheint „Menü / Codeänderung“

• Scrollen Sie mit der Taste 2 bis „Menü Administrator“ erscheint

• Scrollen Sie mit der Taste 2 bis der Menüpunkt „Setup“ erscheint

• Es erscheint der der Menüpunkt „Reorganisieren“

• Geben Sie den Administratorcode ein, um die Berechtigung zur Programmierung zu bekommen

• Es erscheint „Reorganisierung läuft“ Untermenü FP-Reset (Funktion nur aktiv bei secuENTRY easy FINGERPRINT und mit der Tastatur secuENTRY KP FP) Alle abgespeicherten Fingerprints werden gelöscht, die zugehörigen Benutzer bleiben allerdings erhalten. Bei wiederholten Fehlfunktionen im Rahmen der Fingerprintnutzung wählen Sie bitte dieses Menü und folgen den Anweisungen im Display. Menü Info Unter dieser Funktion wird die Versions- und Seriennummer des Systems angezeigt. Aus Sicherheitsgründen wird die komplette Seriennummer nur im Administratormodus angezeigt.

• Schalten Sie die Tastatur über die Taste ein

• Drücken Sie anschließend FUNC, es erscheint „Menü / Codeänderung“

• Scrollen Sie mit der Taste 2 bis Menü „Info“ erscheint

• Bestätigen mit . Es werden die Seriennummern der Tastatur (EA) und des Zylinders (AA) angezeigt. Hinweis: Aus Sicherheitsgründen wird die Seriennummer (AA) des Zylinders nur nach Eingabe des gültigen Administratorcodes komplett angezeigt.12 | Deutsch secuENTRY easy secuENTRY easy Deutsch | 13 Reorganisieren Es wird empfohlen, diese Funktion aufzurufen, wenn mehrere Benutzer gelöscht worden sind.

• Schalten Sie die Tastatur über die Taste ein

• Drücken Sie anschließend FUNC, es erscheint „Menü / Codeänderung“

• Scrollen Sie mit der Taste 2 bis „Menü Administrator“ erscheint

• Scrollen Sie mit der Taste 2 bis der Menüpunkt „Setup“ erscheint

• Es erscheint der der Menüpunkt „Reorganisieren“

• Geben Sie den Administratorcode ein, um die Berechtigung zur Programmierung zu bekommen

• Es erscheint „Reorganisierung läuft“ Untermenü FP-Reset (Funktion nur aktiv bei secuENTRY easy FINGERPRINT und mit der Tastatur secuENTRY KP FP) Alle abgespeicherten Fingerprints werden gelöscht, die zugehörigen Benutzer bleiben allerdings erhalten. Bei wiederholten Fehlfunktionen im Rahmen der Fingerprintnutzung wählen Sie bitte dieses Menü und folgen den Anweisungen im Display. Menü Info Unter dieser Funktion wird die Versions- und Seriennummer des Systems angezeigt. Aus Sicherheitsgründen wird die komplette Seriennummer nur im Administratormodus angezeigt.

• Schalten Sie die Tastatur über die Taste ein

• Drücken Sie anschließend FUNC, es erscheint „Menü / Codeänderung“

• Scrollen Sie mit der Taste 2 bis Menü „Info“ erscheint

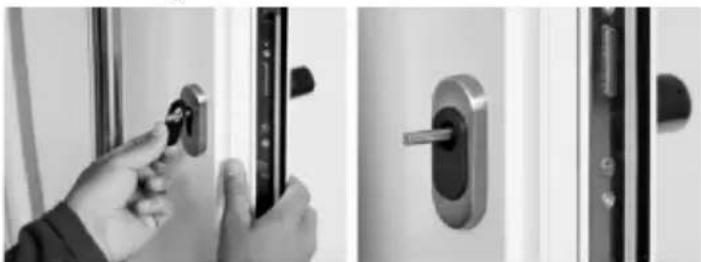

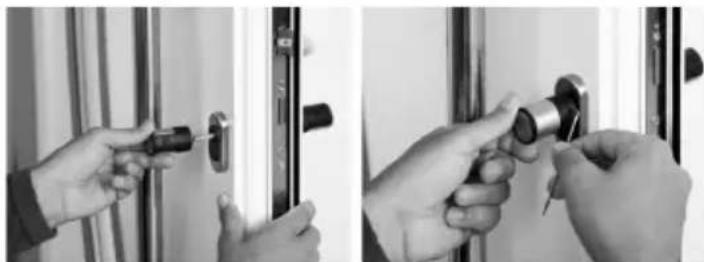

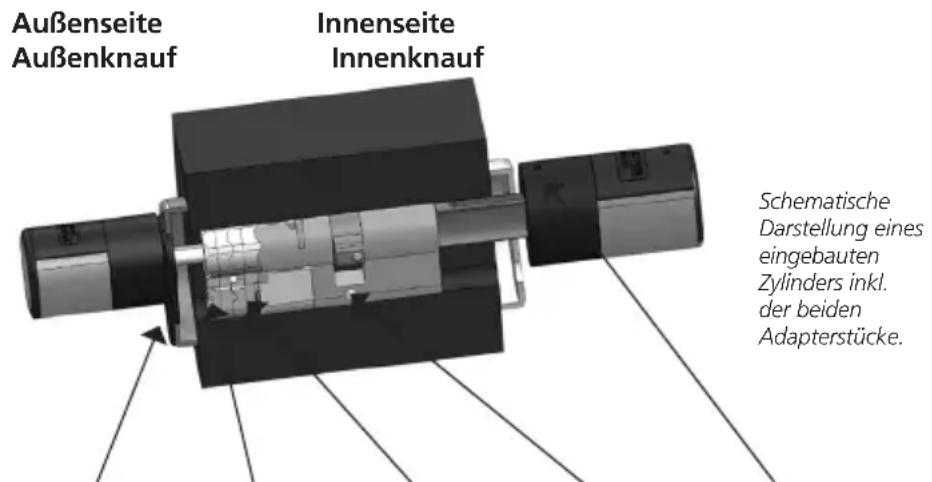

• Bestätigen mit . Es werden die Seriennummern der Tastatur (EA) und des Zylinders (AA) angezeigt. Hinweis: Aus Sicherheitsgründen wird die Seriennummer (AA) des Zylinders nur nach Eingabe des gültigen Administratorcodes komplett angezeigt.14 | Deutsch secuENTRY easy Montage secuENTRY easy Zylinder Im Folgenden wird Ihnen der Einbau des secuENTRY easy Zylinders erklärt. Bitte lesen Sie vor der Montage diese Montageanleitung sorgfältig durch und bewahren diese gut auf. Der Zylinder verfügt über ein spezielles Rastsystem, welches Ihnen die Mög lichkeit bietet, den Zylinder für Türen bis zu einer Türstärke von 118 mm (59 / 59 mm, gemessen Mitte Stulpschraube), einzusetzen. Ein vorheriges Aufmaß ist nicht erforderlich. Achtung: Es ist darauf zu achten, dass der Innenknauf nirgendwo anstoßen darf, da in diesem Fall der Knauf brechen kann. Das Schloss darf weder gefettet noch geölt werden. Die Fixierung der Drehknäufe erfolgt jeweils über eine integrierte Maden schraube im Drehknauf. Achtung: Ziehen Sie den Innenknauf niemals komplett von der Welle, da in diesem Fall die Elektronik zerstört wird! Die Maden- schraube, die die Rastung auf der Welle sicherstellt, darf nur leicht gelöst werden und verbleibt immer im Kunststoffknauf und dient als Ab zieh sicherung! Außenseite Innenseite Außenknauf Innenknauf Abdeckung Adapter 2 Adapter 1 Stulpschraube Madenschraube zur Fixierung auf der Welle Hinweis Das Grundmaß des Zylinders beträgt je Seite 30 mm. Im Auslieferzustand ist der Zylinder komplett zusammengeschoben (geringste Türdicke). Bevor Sie den Zylinder in die Tür einsetzen ist eine Vorabjustierung auf die vorhandene Türstärke vorzunehmen. Gehen Sie beim Einbau wie folgt vor: 1 Grobe Feststellung der Türdicke (inkl. Beschläge) 2 Ziehen Sie den Außenknauf von der Welle, verschieben Sie den Innen- knauf über das Rastsystem (Abstände 2,85 mm) auf das gewünschte Maß. Innenknauf 30 mm Verstellweg Schematische Darstellung Innenknauf-Verstellung 3 Je nach Türstärke haben Sie die Möglichkeit, auf der Außenseite passende Adapter aufzusetzen, um eine verbesserte Führung des Notschlüssels zu haben. Folgende Kombinationen sind möglich: Abstand Stulpschraube / Beschlag (mm) an der Außenseite Adapter 1 Adapter 2 < 43 – – 44 – 53 X – 54 – 60 X X Tab. 1: Abstand Stulpschraube / Beschlag [mm] an der Außenseite und dazu notwendige Adapter. 2,9 × 16 Adapter 2 M2 × 10 Adapter 1 4 Den secuENTRY easy Zylinder von innen nach außen durch das Einsteckschloss in der Tür schieben und anschließend die Stulpschraube anziehen. 5 Verschieben Sie den Innenknauf auf der Welle bis Sie das gewünschte Maß erreicht haben. Bitte achten Sie darauf, dass der Abstand Dreh knauf / Türbeschlag mindestens 1mm beträgt. Befestigen Sie anschließend den Drehknauf über die Madenschraube. Schematische Darstellung eines eingebauten Zylinders inkl. der beiden Adapterstücke.14 | Deutsch secuENTRY easy secuENTRY easy Deutsch | 15 Montage secuENTRY easy Zylinder Im Folgenden wird Ihnen der Einbau des secuENTRY easy Zylinders erklärt. Bitte lesen Sie vor der Montage diese Montageanleitung sorgfältig durch und bewahren diese gut auf. Der Zylinder verfügt über ein spezielles Rastsystem, welches Ihnen die Mög lichkeit bietet, den Zylinder für Türen bis zu einer Türstärke von 118 mm (59 / 59 mm, gemessen Mitte Stulpschraube), einzusetzen. Ein vorheriges Aufmaß ist nicht erforderlich. Achtung: Es ist darauf zu achten, dass der Innenknauf nirgendwo anstoßen darf, da in diesem Fall der Knauf brechen kann. Das Schloss darf weder gefettet noch geölt werden. Die Fixierung der Drehknäufe erfolgt jeweils über eine integrierte Maden schraube im Drehknauf. Achtung: Ziehen Sie den Innenknauf niemals komplett von der Welle, da in diesem Fall die Elektronik zerstört wird! Die Maden- schraube, die die Rastung auf der Welle sicherstellt, darf nur leicht gelöst werden und verbleibt immer im Kunststoffknauf und dient als Ab zieh sicherung! Außenseite Innenseite Außenknauf Innenknauf Abdeckung Adapter 2 Adapter 1 Stulpschraube Madenschraube zur Fixierung auf der Welle Hinweis Das Grundmaß des Zylinders beträgt je Seite 30 mm. Im Auslieferzustand ist der Zylinder komplett zusammengeschoben (geringste Türdicke). Bevor Sie den Zylinder in die Tür einsetzen ist eine Vorabjustierung auf die vorhandene Türstärke vorzunehmen. Gehen Sie beim Einbau wie folgt vor: 1 Grobe Feststellung der Türdicke (inkl. Beschläge) 2 Ziehen Sie den Außenknauf von der Welle, verschieben Sie den Innen- knauf über das Rastsystem (Abstände 2,85 mm) auf das gewünschte Maß. Innenknauf 30 mm Verstellweg Schematische Darstellung Innenknauf-Verstellung 3 Je nach Türstärke haben Sie die Möglichkeit, auf der Außenseite passende Adapter aufzusetzen, um eine verbesserte Führung des Notschlüssels zu haben. Folgende Kombinationen sind möglich: Abstand Stulpschraube / Beschlag (mm) an der Außenseite Adapter 1 Adapter 2 < 43 – – 44 – 53 X – 54 – 60 X X Tab. 1: Abstand Stulpschraube / Beschlag [mm] an der Außenseite und dazu notwendige Adapter. 2,9 × 16 Adapter 2 M2 × 10 Adapter 1 4 Den secuENTRY easy Zylinder von innen nach außen durch das Einsteckschloss in der Tür schieben und anschließend die Stulpschraube anziehen. 5 Verschieben Sie den Innenknauf auf der Welle bis Sie das gewünschte Maß erreicht haben. Bitte achten Sie darauf, dass der Abstand Dreh knauf / Türbeschlag mindestens 1mm beträgt. Befestigen Sie anschließend den Drehknauf über die Madenschraube. Schematische Darstellung eines eingebauten Zylinders inkl. der beiden Adapterstücke.16 | Deutsch secuENTRY easy 6 Bevor Sie den Außenknauf befestigen, prüfen Sie bitte, ob Sie die mitgeliefert Abdeckung für den Prolzylinderausschnitt einsetzen möchten. In diesem Fall ziehen Sie die Schutzfolie ab und befestigen die Abdeckung im Ausschnitt des Schlosses. 7 Schieben Sie den Außenknauf in die gewünschte Position auf der Welle und befestigen Sie diesen im Abstand von mindestens 1 mm zum Beschlag über die Madenschraube. 8 Der Funktionstest muss bei geöffneter Tür durchgeführt werden. Montage secuENTRY easy Tastatur Die Tastatur ist nur im Set secuENTRY easy Pincode und secuENTRY easy Fingerprint enthalten. Achtung! Bitte beachten Sie, dass die Tastatur nicht auf der Tür selbst angebracht werden darf, um keine Erschütterungen beim Türzufallen zu übertragen. Die auf der Tastaturrückseite angebrachte Membran darf auf keinen Fall mit Kleber und / oder anderen Substanzen verschlossen werden! Ein Luftaustausch muss auch nach der Montage möglich sein!

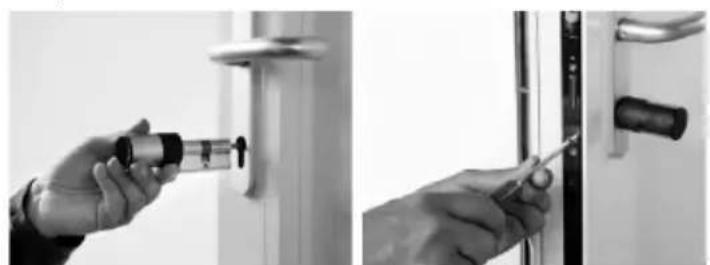

• Befestigungsposition der Tastatur ermitteln. Dafür am gewünschten Befestigungsort ein Öffnungsgeheimnis (z. B. Pincode, Fingerprint…) eingeben und prüfen, ob sich das Schloss öffnen lässt.

• Tastatur entsprechend platzieren. Es bleibt Ihnen überlassen, ob Sie die Wandhalterung direkt auf die Wand kleben oder sie verschrauben. Die Langlöcher in der Wandhalterung erlauben ein exaktes Ausrichten. Sollten Sie die Wandhalterung aufkleben, achten Sie bitte unbedingt auf saubere Oberächen, welche frei von z. B. Fett-, Öl- und Silikonlmen oder anderen Schmutzpartikel sein müssen. Entfernen Sie vollständig die Schutzfolie der beigefügten Klebepads, kleben Sie alle Pads auf die Wandhalterung und drücken Sie diese danach fest auf die gewünschte Position. Achten Sie bei der Montage bei kälteren Temperaturen darauf, dass die Endklebekraft bei 20°C erst nach 72 Std. erreicht wird, wobei Wärme den Prozess beschleunigt (z. B. wird bei 65°C die Endklebkraft nach einer Stunde erreicht). Beim Aufkleben der Halteplatte auf die farbige Sichtschutzfolie gelten die oben genannten Bedingungen zur Sauberkeit der Oberächen und der Festigkeit der Klebepads.

Um ein blasenfreies Anbringen der farbigen Sichtschutzfolie zu ermöglichen, gehen Sie bitte wie folgt vor:

• Geben Sie etwas Wasser mit ein paar Tropfen Geschirrspülmittel in ein Glas, rühren Sie es vorsichtig schaumfrei um, und benetzen damit die Oberäche, auf die die Folie geklebt wird.

• Ziehen Sie 1 cm der Folie an einer Kante der weißen Folienschutzschicht ab und richten Sie sie aus. Für Änderungen der Position heben Sie diese vorsichtig ab, und legen Sie diese neu auf.

• Streifen Sie nun die klebende Folie z.B. mit einem Kunststoffspachtel von der Anlageäche aus in Richtung der noch befestigten Folienschutzschicht ab.16 | Deutsch secuENTRY easy secuENTRY easy Deutsch | 17 Montage secuENTRY easy Tastatur Die Tastatur ist nur im Set secuENTRY easy Pincode und secuENTRY easy Fingerprint enthalten. Achtung! Bitte beachten Sie, dass die Tastatur nicht auf der Tür selbst angebracht werden darf, um keine Erschütterungen beim Türzufallen zu übertragen. Die auf der Tastaturrückseite angebrachte Membran darf auf keinen Fall mit Kleber und / oder anderen Substanzen verschlossen werden! Ein Luftaustausch muss auch nach der Montage möglich sein!

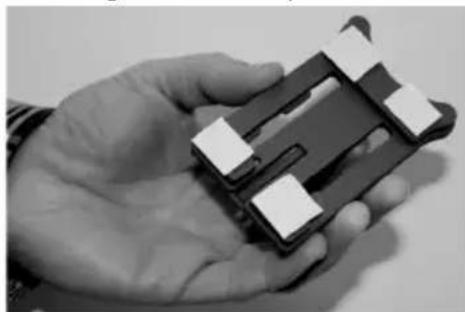

• Befestigungsposition der Tastatur ermitteln. Dafür am gewünschten Befestigungsort ein Öffnungsgeheimnis (z. B. Pincode, Fingerprint…) eingeben und prüfen, ob sich das Schloss öffnen lässt.

• Tastatur entsprechend platzieren. Es bleibt Ihnen überlassen, ob Sie die Wandhalterung direkt auf die Wand kleben oder sie verschrauben. Die Langlöcher in der Wandhalterung erlauben ein exaktes Ausrichten. Sollten Sie die Wandhalterung aufkleben, achten Sie bitte unbedingt auf saubere Oberächen, welche frei von z. B. Fett-, Öl- und Silikonlmen oder anderen Schmutzpartikel sein müssen. Entfernen Sie vollständig die Schutzfolie der beigefügten Klebepads, kleben Sie alle Pads auf die Wandhalterung und drücken Sie diese danach fest auf die gewünschte Position. Achten Sie bei der Montage bei kälteren Temperaturen darauf, dass die Endklebekraft bei 20°C erst nach 72 Std. erreicht wird, wobei Wärme den Prozess beschleunigt (z. B. wird bei 65°C die Endklebkraft nach einer Stunde erreicht). Beim Aufkleben der Halteplatte auf die farbige Sichtschutzfolie gelten die oben genannten Bedingungen zur Sauberkeit der Oberächen und der Festigkeit der Klebepads.

Um ein blasenfreies Anbringen der farbigen Sichtschutzfolie zu ermöglichen, gehen Sie bitte wie folgt vor:

• Geben Sie etwas Wasser mit ein paar Tropfen Geschirrspülmittel in ein Glas, rühren Sie es vorsichtig schaumfrei um, und benetzen damit die Oberäche, auf die die Folie geklebt wird.

• Ziehen Sie 1 cm der Folie an einer Kante der weißen Folienschutzschicht ab und richten Sie sie aus. Für Änderungen der Position heben Sie diese vorsichtig ab, und legen Sie diese neu auf.

• Streifen Sie nun die klebende Folie z.B. mit einem Kunststoffspachtel von der Anlageäche aus in Richtung der noch befestigten Folienschutzschicht ab.18 | Deutsch secuENTRY easy Achtung! Verwenden Sie nur so viel Flüssigkeit wie gerade notwendig.

• Schieben Sie die Tastatur von oben auf, bis der Rasthaken der Grundplatte in das Tastatur- gehäuse einrastet. Damit ist die Tastatur gegen unbefugtes Entfernen gesichert.

• Führen Sie einen Funktionstest der Einheit bei geöffneter Tür durch. Geben Sie hierfür mehrmals ein gültiges Öffnungsgeheimnis (z. B. Pincode, Fingerprint…) ein.

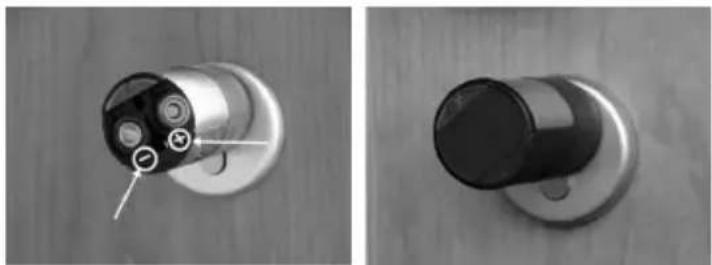

• Entfernen Sie den Gehäusedeckel an der Unterseite, indem Sie die 2 Schrauben lösen (Tx 8).

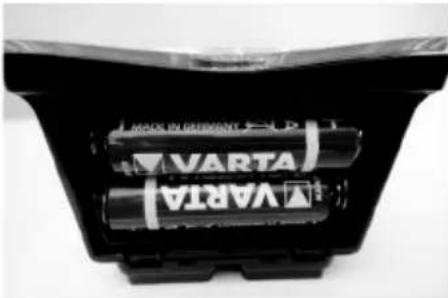

• Ziehen Sie den Batteriefachdeckel nach unten bis er ausrastet und wechseln Sie die Batterien.

Beim Einsetzen der neuen Batterien achten Sie auf die richtige Polung, die im Gehäuse abgebildet ist.

• Zum Verschließen drücken Sie zunächst den Batteriefachdeckel an den Schraubenpositionen in die Vertiefung bevor Sie die untere Seite durch Andrücken einrasten.

• Verschrauben Sie den Batteriefachdeckel.

Achtung! Vermeiden Sie, dass Feuchtigkeit beim Batteriewechsel in die Tastatur gelangt. Reinigungshinweis secuENTRY easy Tastatur Auf der Tastaturoberäche kann auf Grund der Oberächenbeschaffenheit kaum Schmutz anhaften. Verstaubte oder verschmutzte Oberächen werden mit einem feuchten Tuch abgewischt. Es dürfen weder alkoholhaltige Reinigungsmittel (Spiritus, SIDOLIN

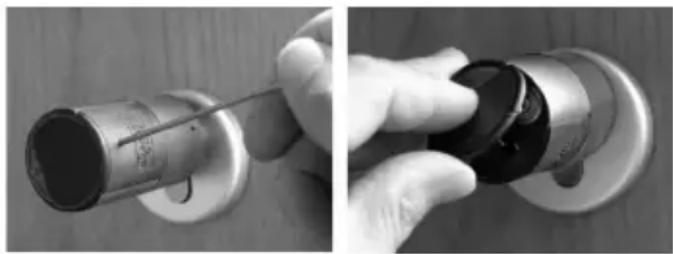

o. ä.) noch aggressive Reinigungsmittel (Aceton o. ä.) eingesetzt werden, da diese zur Zerstörung der Oberäche bzw. des Sensors führen. Batteriewechsel Knauf (Innenseite) 1 Lösen Sie mit dem beigefügten Innensechskantschlüssel die obere Madenschraube am Deckel des Zylinders. Diese kann nur bis zum Öffnen des Deckels ausgedreht werden und fällt nicht heraus. 2 Klappen Sie den Deckel auf 3 Wechseln Sie die Batterien. Achten Sie dabei auf die richtige Batterie polung, die auf dem Gehäuse an der gekennzeichneten Stelle aufgebracht ist.18 | Deutsch secuENTRY easy secuENTRY easy Deutsch | 19

• Zum Verschließen drücken Sie zunächst den Batteriefachdeckel an den Schraubenpositionen in die Vertiefung bevor Sie die untere Seite durch Andrücken einrasten.

• Verschrauben Sie den Batteriefachdeckel.

Achtung! Vermeiden Sie, dass Feuchtigkeit beim Batteriewechsel in die Tastatur gelangt. Reinigungshinweis secuENTRY easy Tastatur Auf der Tastaturoberäche kann auf Grund der Oberächenbeschaffenheit kaum Schmutz anhaften. Verstaubte oder verschmutzte Oberächen werden mit einem feuchten Tuch abgewischt. Es dürfen weder alkoholhaltige Reinigungsmittel (Spiritus, SIDOLIN

o. ä.) noch aggressive Reinigungsmittel (Aceton o. ä.) eingesetzt werden, da diese zur Zerstörung der Oberäche bzw. des Sensors führen. Batteriewechsel Knauf (Innenseite) 1 Lösen Sie mit dem beigefügten Innensechskantschlüssel die obere Madenschraube am Deckel des Zylinders. Diese kann nur bis zum Öffnen des Deckels ausgedreht werden und fällt nicht heraus. 2 Klappen Sie den Deckel auf 3 Wechseln Sie die Batterien. Achten Sie dabei auf die richtige Batterie polung, die auf dem Gehäuse an der gekennzeichneten Stelle aufgebracht ist.20 | Deutsch secuENTRY easy 4 Montieren Sie den Deckel erneut. Funktion des Notschlüssels (Außenseite) Mit dem mechanischen Notschlüssel verschaffen Sie sich Zutritt bei Störungen des Systems. 1 Notschlüssel am Gelenk aufklappen und anschließend durch den angedeuteten Schlitz auf der Abdeckung einführen. 2 Schlüssel um 90 ° im Uhrzeigersinn drehen. Dabei eventuell den Außenknauf ein wenig nach rechts und links bewegen, um den Mechanismus freizugeben. 3 Drehen des Außenknaufes. Die Öffnung erfolgt nach spätestens einer vollen Umdrehung. Schlüssel wieder zurückdrehen und herausziehen. Zum Schließen des Notschlosses muss der Drehknauf zwei Umdrehungen in beide Richtungen gedreht werden. Demontage secuENTRY easy Tastatur von Wandhalterung

• Entfernen Sie den Gehäusedeckel an der Unterseite, indem Sie die 2 Schrauben lösen (Tx 8).

• Ziehen Sie den Batteriefachdeckel nach unten bis er ausrastet und wechseln Sie die Batterien.

• Drücken Sie die Raste mit einem schmalen Werkzeug (z. B. Schlitz-Schraubendreher) nach unten und ziehen Sie die Tastatur nach oben.

Interferenzen bei Bluetooth Geräten Bluetooth Geräte bedienen sich derselben Frequenzbandweite (2,4 GHz) wie Wi-Fi-Geräte. Dadurch kann es zu Interferenzen kommen, die Fehler verursachen bzw. die Kommunikation unterbrechen. In einem solchen Fall sollten nicht benötigte Geräte stromlos geschaltet werden.20 | Deutsch secuENTRY easy secuENTRY easy Deutsch | 21 Demontage secuENTRY easy Tastatur von Wandhalterung

• Entfernen Sie den Gehäusedeckel an der Unterseite, indem Sie die 2 Schrauben lösen (Tx 8).

• Ziehen Sie den Batteriefachdeckel nach unten bis er ausrastet und wechseln Sie die Batterien.

• Drücken Sie die Raste mit einem schmalen Werkzeug (z. B. Schlitz-Schraubendreher) nach unten und ziehen Sie die Tastatur nach oben.

Interferenzen bei Bluetooth Geräten Bluetooth Geräte bedienen sich derselben Frequenzbandweite (2,4 GHz) wie Wi-Fi-Geräte. Dadurch kann es zu Interferenzen kommen, die Fehler verursachen bzw. die Kommunikation unterbrechen. In einem solchen Fall sollten nicht benötigte Geräte stromlos geschaltet werden.22 | Deutsch secuENTRY easy Gewährleistung Um Ihnen ein qualitativ einwandfreies und hochwertiges Produkt zu liefern und Ihnen im Service- oder Reparaturfall optimal zu helfen, ist es erforderlich, dass fehlerhafte oder defekte Geräte zusammen mit dem gültigen Administratorcode und dem / der QR-Code(s) bei Ihrem Händler zusammen mit dem Originalkaufbeleg vorgelegt werden. Bei Rücksendungen aufgrund Ihres Widerrufrechts müssen sich darüber hinaus alle Geräteteile in Werkseinstellung benden und die Siegel am Zylinder und am Knauf müssen unbeschädigt sein. Im Falle einer Nichtbeachtung erlischt die Gewährleistung. Entsorgung des Gerätes Sehr geehrter Kunde, bitte helfen Sie Abfall zu vermeiden. Sollten Sie zu einem Zeitpunkt beabsichtigen, dieses Gerät zu entsorgen, denken Sie bitte daran, dass viele Bestandteile dieses Gerätes aus wertvollen Materialien bestehen, welche man recyceln kann. Wir weisen darauf hin, dass derart gekennzeichnete Elektro- und Elektronikgeräte sowie Batterien, nicht über den Hausmüll, sondern getrennt bzw. separat gesammelt werden müssen. Bitte erkundigen Sie sich bei der zuständigen Stelle in Ihrer Stadt / Gemeinde nach Sammelstellen für Batterien und Elektromüll. Hiermit erklärt die BURG-WÄCHTER KG, dass das vorliegende Gerät der Richtlinie 2014/53/EU, (RED) 2014/30/EU, (EMC) und 2011/65/EU (RoHS) entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internet- adresse www.burg.biz abrufbar.secuENTRY easy English | 23 22 | Deutsch secuENTRY easy Illustration On key Activation of the keypad for the entry of the opening code. Enter key Selection of a menu item. Function key The function key provides for a variety of actions depending on the current status of the keypad. The display indicates, which function is active.

• Scrollen Sie mit der Taste 2 bis der Menüpunkt „Setup“ erscheint

• Scrollen Sie mit der Taste 2 bis der Menüpunkt „Setup“ erscheint
