GEBRUIKSAANWIJZING BrematicPRO THS 868 01 IP44 BRENNENSTUHL

Draadloze temperatuuren vochtigheidssensor

Gebruiksaanwijzing

DE Bedienungsanleitung . 3
EN Instruction.. 9
FR Mode d'emploi.. 15
NL Gebruiksaanwijzing.. 21
IT Manuale diistruzioni.. 27

Draadloze temperatuur- en vochtigheidssensor 868.3 MHz

Legenda van de gebruikte pictogrammen.. 22

Veiligheidsinstructures

Bijzondere verilgheidsinstructies voor de omgang met batterijen.. 22

Correct gebruik

Informatie over de draadloze werkinq.. 23

Duty cycle.. 23

Omvang van de levering.. 23

Technische gegevens

Apparaatoverzicht

Voorkant.. 23

Achterkant/Binnenkant.. 23

Functie 24

Batterijenplaatsen/vervangen.. 24

App/computersoftwareBrematicPROdownloaden

Montage 24

Schroef-montage.. 24

Draadloze temperatuur- en vochtigheidssensor aanleren op de BrematicPRO gateway......Pagina 24

Apparaat reinigen

Storing oplossen

Afvoer 25

Service 25

Fabrikant 25

Conformiteitsverklaring

Legenda van de gebruikte pictogrammen

i	Lees a.u.b. de gebruiksaanwijzing!		Neem de waarschuwingen en veiligheidsinstrumenties in ache!
	Voorlichtig! Explosiegevaar! Voorlichtig! Kans op een elektrische schok!
	Voer de verpakking en het apparaat op een milieuvriendelijk manier af!		Milieuschade door onjuiste afvoer van de batterijen!

Veiligheidsinstructies

De gebruksaanwijzing maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen omtrent veiligheid, gebruik en verwijdering. Maak uzelf voor gebruik van het apparaat vertrouwd met alle bedienings- en veiligheidsinstrumenties. Gebruik het apparaat alleen zoals beschreiben en uitsluitend voor de aangegeven gebruiksdoeleinden. Overhandig tevens alle documenten bij doorgifte van het apparaat aan derden.
WAARSCHUWING! LEVENSGEVAAR EN KANS OP ONGEVALLEN VOOR KLEUTERS EN KINDEREN! Laat kinderen nooit zonder toezicht bij het verpakkingsmateriaal. Er bestaat verstikkingsgevaar door inslikken of inademen vankleine onderdelen of folie. Kinderen onserschatten vaak de gevaren. Houd kinderen altijd uit de buurt van het apparaat. Het is geen spellegood.
Dit apparaat kan door kinderen vanaf 8aar alsmede door personen met verminderde fysieke, sensorische of mentale vaardigheden of een gebrek aan ervaring en kennis worden gebruikt, als zich onder toezicht staan of geinstrueerd werden met betrekking tot het veilige gebruik van het apparaat en zij de hieruit voortvloeieende bevaren begrijpen. Kinderen mogen nicht met het apparaat spelen. Reiniging en onderhoud mogen Niet door kinderen zonder toezicht worden uitgevoerd.
Beschem het apparaat gegen slechte weersomstandigheden. Het apparaat is geschikt voor gebruik buitenshuis, het voldoet aan beschemingsklasse IP44.

VOORZICTIG! KANS OP LETSEL!

Open de behuizing Niet. Het apparaat bevat geen onderdelen die onderhonden要去en worden.
Neem het apparaat bij zichtbare beschadigingen Niet in gebruik.
Wij zijn Niet aansprakelijk voor materièle schade of persoonlijk letsel als gevolg van onjuist gebruik of het negeren van de veiligheidsinstrumenties! In dergelijke gezallenervalt de waarborg / garantie!

Een ander gebruik dan in deze handleiding beschreiben leidt tot schade aan het apparaat. Verander de constructie van het apparaat Niet. Anders kan een veilig gebruik nicht worden gewaarborgd.

Bijzondere verilgheidsinstrumenties voor de omgang met batterijen

Houd batterijen uit de buurt van kinderen. Raadpleeg bij inslikken onmiddelijk een arts!
VOORZICHTIG! EXPLOSIEGEVAAR! Laad

niet-oplaadbare batterijen nooit op, sluit ze nicht kort en / of open ze nicht!

Gooi batterijen nooit in het vuur of in het water!
Stel batterijen Niet bloot aan mechanische belastingen!

Gevaar voor lekkende batterijen

Als de batterijenlekken, dient u deze direct uit het apparaat te halen om beschadigingen te voorkomen!
Vermijd het contact met huid, ogen en slijmvliezen! Spoel in geval van contact met batterijzuur de desbetreffende plekken direct af met schoon water en raadpleeg zo snel möglichk een arts!
Gebruik alleen batterijen van hetzelfde type! Gebruik nooit geluktijdig oude en neue batterijen!
Vermijd extreme omstandigheden en temperaturen die van invloed+kennen zijn op de batterijen, bijv. door radiatoren / direct zonlicht.
Verwijder de batterijen uit het apparaat als het gedurende een langereperiode Niet worden gebruikt!

Kans op beschadiging van het apparaat

Gebruik uitsluitend het aangegeven type batterij!
Let bij hetplaatsen op dejuiste polariteit! Deze worden in het batterijvak aangegeven!
Reinig zo nodig eerst de contacten van de batterijen en het apparaat voordat u dezeplaatst!
Verwijder lege batterijnen meteen uit het apparatus!

Correct gebruiK

De draadloze temperatuur- en vochtigheidssensor is uitsluitend ervoor bestemd, de omgevingstemperatuur en -luchtvochtigheid te meten enaar de BrematicPRO Gateway te sturen. De sensor is geschikt voor het meten van een temperatuur binnen -19,9 ^ C tot +59,9^ . Het apparatus is geschikt voor gebruik buitenshuis en voldoet aan bescheringskasse IP44.

Informatie over de draadloze werkinq

Dit apparaat werkt volgens het 868.3 MHz draadloze privé-protocol. De overdracht geschiedt op een Niet exclusieve manier, waarom hunnen storingen Niet worden uitgesloten.

De reikwijdte in gebouwen kan sterk afwijken van die in de vrije ruimte. Behalve het zendvermogen en de ontvangst-eigenschappen van de ontvanger spelen omgevingsinvloeden zoals bijv. lustvochtigkeit maar de bouwtechnische voorwaarden terplaatse een belangrijke rol.

De reikwijdtc kan voor een deel aanzienlijk worden beperkt door:

• wanden van hout, gips, beton, gewapend beton
• nabijheid van metaalhoudende en geleidende voorwerpen
• breedbandstoringen bijv. in woongebieden (DECT-telefoons, mobiele telefoons, draadloze koptelefoons, draadloze luidspreakers, draadloze weerstations, babyfoons)
• nabijheid van elektrische motoren, transformatoren, netvoed-ingadapters, computers

Duty cycle

De duty cycle is een wettelijk geregelde begrenzing van de zendtijd van apparaten die zenden in het 868 MHz bereik. Dat要去 zorgen voor een probleemloze werkung van apparaten die in het 868 MHz bereik werken. De maximale zendtijd van elk afzonderlijk apparaat bedraagt 1% van een uur (dus 36 seconden / uur). Na het bereiken van de 1% -limiet kan geen signalaal worden verzonden tot de tijdsgrens van de duty cycle is verstreten, dus na een uur.

Omvang van de levering

1 x draadloze temperatuur- en vochtigheidssensor
1x montageplaat
2x batterij LR6/AA/mignon 1,5V
1x montageset (schroeven / pluggen)
1xbeknopte handleiding
1x gebruksaanwijzing (digitaal, als download)

Technische gegevens

Productaanduiding: TFS 868 01 IP44 3726

Art.nr.: 1294140

Temperatuurbereik: -19,9^ tot +59,9^

Luchtvochtigheid: 1 tot 99%

Draadloze frequenie: 868,3 MHz

Frequentieband:868.1-868.5MHz

Max. zendvermogen: < 20mW

Duty cycle: < 1% per uur

Voedingspanning: 2 × 1,5 ~V LR6/AA/mignon

Stroomopname: 30mA max.

Levensdaur van de batterij: ca. 2aar (typ.)

Omgevingstemperatuur: -20°C tot + 55°C

Beschermingsgraad: IP44

Reikwijdte zonder obstakels: ca. 100 m

Afmetingen (b x h x d): 76,2 x 71 x 25,7 mm

Gewicht: 54,7 g

Technische wijzigingen voorbehouden.

Apparaatoverzicht

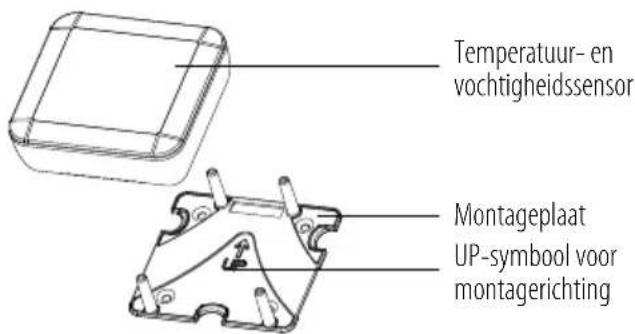

Voorkant

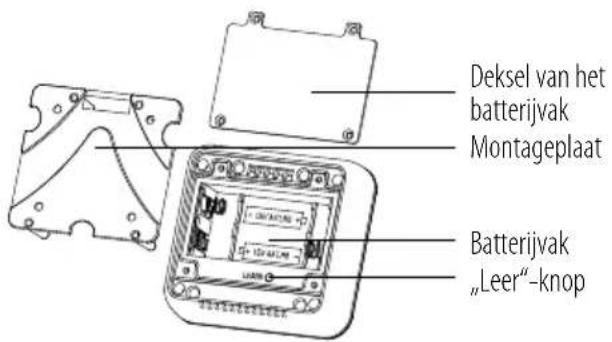

Achterkant/Binnenkant

Draadloze temperatuur- en vochtigheidssensor 868.3 MHz

Functie

De draadloze temperatuur- en vochtigkeitssensor maakt deeluit van de Brennenstuhl Home Automation Systems BrematicPRO, die via de app of computersoftware van BrematicPRO wordt aangestuurd. De draadloze temperatuur- en vochtigkeitssensor detecteert in meetintervalen van ca. 5 minuten met behulp van twee sensoren de omgevingstemperatuur (in ^ C ) en de vochtigkeit (in %) en meldt deze waarden aan de BrematicPRO-gateway. In de app of computersoftware van BrematicPRO worden deze temperatuur- en vochtigkeitsswaarden weergegeven.

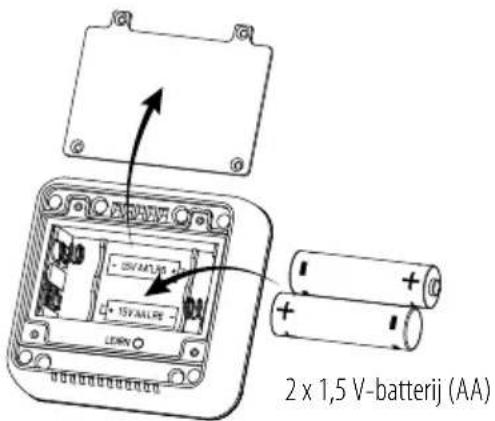

Batterijenplaatsen/vervangen

Verwijder de montageplaat door deze er maar achteren er vanaf te trekken.
Maak de vier schroeven van het deksel van het batterijvak los en open het batterijvak.
Verwijder zo nodig de lege batterijen.
Plaats de batterijen in het batterijvak (let op de juiste polariteit). Let hierbij op de markings in het batterijvak.
Sluit het deksel van het batterijvak en bevestig het met vier schroeven, dat u het product heeft gekoppeld aan de BrematicPRO gateway.

De draadloze temperatuur- en vochtigheidssensor is gereed voor gebruik.

App/computersoftwareBrematicPRO downloaden

De Brennenstuhl Home Automation Systems BrematicPRO wordt via de app / computersoftware BrematicPRO aangestuurd. De app is in de App Store en in de Google Play Store gratis verkrijgbaar. De computer-software kurz u op www.brematic.com/nl/service downloaden. Volg voor het downloadsen en de installmentie de aanwijzingen op het beeldschem.

Meer informatatie over de app en de bediening ervan vindt u op www.brematic.com/nl/service.

Montage

Opmerking: Voer het aanleer-proces van de draadloze temperatuuren vochtigheidssensor aan de BrematicPRO gatewayuit voordat u begint met de montage.

Opmerking: Controller voor de montage of het apparaat zich binnen de reikwijdtve van de gateway bevindt.

Schroef-montage

VOORZICHTIG! KANS OP EEN ELEKTRISCHE SCHOK!

Let erop dat uijdens de montage geen stroomleidingen in de wand beschadigt. Bij montage buitenshuis is bijv. een overstekende dakrand erg geschikt.

Verwijder de montageplaat van het apparatus.
Markeeer vier boorgaten op de wand met behulp van de monta-geplaat en een pen.
Boor de gemarkeerde gaten en voorzie ze van de pluggen.
Schroef de montageplaat met de meegeleverde schroeven aan de wand.
Opmerking: Bij montage op een houten ondergrond gebruikt u een 1,5-2 mm boor. U heeft dan geen pluggen nodig.
- Plaats het apparaat op de bevestigingspennen van de montage-ptaat en druk het vast.

Draadloze temperatuur- en vochtigheidssensor aanleren op de BrematicPRO gateway

Bij het koppelen in de Home Automation Systems BrematicPRO via de BrematicPRO gateway is het möglichk, met behulp van de app / computersoftware de BrematicPRO software-gebaseerde functies te

gebruiken, zoals bijvoorbeeld: temperatuur- en vochtigheidswaarden aflezen, met andere apparaten koppelen, om functies (tasks)uit te voeren.

De app of de computersoftware BrematicPRO is geinstalleerd en geopend. De BrematicPRO-gateway is bedrijfsklaar

Houd een minimale afstand aan van 50 cm tussen het apparaat en de gateway.
Open het menu „Instellingen".
Kies het vertrek waarin u het apparaat wilt gebruiken.
Kies de frequentrieband,868 MHz".
Selecteer,Apparaattoevoegen".
Kies bij Nieuw apparaat de optie Sensor/Melder en bevestig uw keuze metVerder
Volg de aanwijzingen op uw beeldschemr.
Houd de „leer“-knop op het apparaat 3 seconden lang ingedrukt.
Vul een apparaataanduiding voor het apparaat in, bijv. "Temperatuur-en vochtigheidssensor".
Selecteer "Toevoegen" om het apparaat aan het vertrek te koppelen.
Vervolgens via "Terug" het submenu verlaten, dan op „Gered" klikken om het leerproces af te sluiten.

De draadloze temperatuur- en vochtigheidssensor is nu gekoppeld met de Home Automation Systems BrematicPRO.

Apparaat reinigen

Reinig het apparaat met een droge, pluisvrijde doek. Bij sterke verontreiniging kut u de doek ie's vochtig maken.
Gebruik voor de reiniging geen reinigers die oplosmiddelen bevatten. Anders kan het oppervlak en de opdruk van het product beschadigd raken.
Dompel het apparaat nooit in water of andere vloeistoffen.
Anders kan het apparaat beschadigd raken.

Storing oplossen

Probleem Mogelijk oorzaak	Storing oplossen
App / computersoft-ware BrematicPRO meldt een bijna legebatterij.	De batterij is leeg. Nieuwe batterijplaatsen.
Apparaat wordeniet herkend.	Apparaat bevindt zich buiten bereik van de gateway. Afstand tot de gate-way verkleinen.

Afvoer

De vapakking bestaat uit milieuvriendelijk grondstof- fen die u via deplaatselijk recyclingcontainers kunt afvoeren.

Uw gemeentelijk overheid verstrekt informatatie over de möglichkheden om het uitgediende product af te voeren.

Gooi het afgedankte product omwille van het milieu Niet weg via het huisvuil, maar geef het af bij de waar-voor bestemde depots. Over inzamel-depots en hun openingsstijden kunt u zich bij de desbeteffende bevoegde instanties informeren.

Defecte of lege batterijen要去en volgens richtlijn 2006/66/EG en eventuele veranderingen aanaport worden gerecycled. Geef batterijen en / of het apparaat af bij de waarvoor ingerichte inzamel-depots.

Milieuschade door onjuiste afvoer van de batterijen!

Batterijen mogen Niet via het huisafval worden afgevoerd. Ze können giftige zware metalen bevatten en vallen onder het chemisch afval. De chemische symbolen van de zware metalen zijn: Cd = cadmium, Hg = kwik, Pb = lood. Geef lege batterijen waar om af bij een gemeentelijk inzamelpunt.

Service

Bij vragen over het product(Int)kunt u contact met ons opnemen via www.brematic.com/nl/service.

Tel.: [phone] (gratis)

Fabrikant

Conformiteitsverklaring

Hiermee verklaren wij, de firma Hugo Brennenstuhl GmbH & Co. KG, dat de draadloze installmentie type TFS 868 01 IP44 3726 voldoet aan de richtlijn 2014/53/EU en 2011/65/EU (RoHS II). De volledige tekst van de EU-conformiteitsverklaring staat via het volgende internetadres ter beschikking: www.brematic.com/nl/service/konformitaetserklaerung/ke_1294140.pdf

Dit apparaat voldoet aan de wettelijkke, nationale en Europese eisen. Alle vermelde bedrijfsnamen en productaanduidingen zich handelsmerken van de desbeteffende eigenaar.

Alle rechten voorbehonden.
