BrematicPRO THS 868 01 IP44 - Maison intelligente BRENNENSTUHL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur radio de température et d'humidité
Marque	Brennenstuhl
Modèle	BrematicPRO THS 868 01 IP44
Dimensions (L × l × H)	76,2 × 71 × 25,7 mm
Poids	54,7 g
Alimentation	2 piles LR6 / AA / Mignon 1,5 V
Durée de vie des piles	Environ 2 ans (typ.)
Plage de température	-19,9 °C à +59,9 °C
Plage d'humidité	1 % à 99 %
Fréquence radio	868,3 MHz
Puissance d'émission max.	< 20 mW
Duty Cycle	< 1 % par heure (max. 36 s/h)
Indice de protection	IP44
Température ambiante	-20 °C à +55 °C
Contenu de la livraison	1 capteur, 1 plaque de montage, 2 piles, 1 kit de montage (vis/chevilles), 1 mode d'emploi bref
Fonctions principales	Mesure de température et d'humidité, transmission radio au BrematicPRO Gateway
Entretien et nettoyage	Chiffon sec non pelucheux ; ne pas utiliser de solvants ; ne pas immerger
Sécurité	Ne pas ouvrir le boîtier ; respecter la polarité des piles ; ne pas mélanger piles usagées et neuves
Pieces détachées / réparabilité	Piles remplaçables ; aucune pièce nécessitant un entretien ; non réparable par l'utilisateur
Informations générales	Système domotique BrematicPRO ; application gratuite disponible ; portée variable selon environnement

FOIRE AUX QUESTIONS - BrematicPRO THS 868 01 IP44 BRENNENSTUHL

Comment installer les piles dans le capteur ?

Retirez la plaque de montage, dévissez les quatre vis du couvercle du compartiment à piles, insérez deux piles LR6/AA en respectant la polarité indiquée, puis refermez et revissez.

Quelle est la portée du capteur ?

La portée dépend de l'environnement (murs, objets métalliques). En zone dégagée, elle est plus grande qu'à l'intérieur. Aucune valeur fixe n'est donnée, mais le capteur doit être à moins de 50 cm du Gateway lors de la programmation.

Comment programmer le capteur sur le Gateway BrematicPRO ?

Ouvrez l'application ou le logiciel PC, allez dans 'Réglages', sélectionnez la pièce, choisissez 'Ajouter un appareil', puis 'Capteur/Détecteur'. Suivez les instructions, puis appuyez sur le bouton de programmation du capteur pendant 3 secondes.

Que faire si l'appareil n'est pas reconnu par le Gateway ?

Vérifiez que le capteur est à moins de 50 cm du Gateway, que les piles sont correctement installées et que la fréquence 868 MHz est sélectionnée dans l'application.

Comment nettoyer le capteur ?

Utilisez un chiffon sec et non pelucheux. Pour les salissures tenaces, humidifiez légèrement le chiffon. N'utilisez pas de nettoyants à base de solvant et n'immergez jamais l'appareil dans l'eau.

Peut-on utiliser le capteur en extérieur ?

Oui, le capteur possède un indice de protection IP44, ce qui le protège contre les projections d'eau. Il est recommandé de l'installer sous un avant-toit pour une protection optimale.

Quelle est la durée de vie des piles ?

En utilisation typique, les piles durent environ 2 ans. Lorsque le niveau est faible, l'application ou le logiciel PC signale un avertissement.

Que signifie l'indice IP44 ?

IP44 signifie que l'appareil est protégé contre les corps solides de plus de 1 mm (outils, fils) et contre les projections d'eau de toutes directions.

Comment monter le capteur au mur ?

Utilisez la plaque de montage fournie. Marquez quatre trous de perçage, percez, insérez les chevilles, vissez la plaque, puis encliquetez le capteur sur les tiges de fixation. Pour le bois, percez sans cheville.

Comment intégrer le capteur au système domotique BrematicPRO ?

Téléchargez l'application BrematicPRO sur l'App Store ou Google Play, ou installez le logiciel PC. Suivez les instructions de programmation du capteur. Une fois ajouté, vous pouvez visualiser les mesures et créer des automatisations.

MODE D'EMPLOI BrematicPRO THS 868 01 IP44 BRENNENSTUHL

Capteur radio de température et d'humidité

Mode d'emploi

4 rue de Bruxelles - F-67170 Bernolsheim

Blegistasse 13·CH-6340 Baar

www.brematic.com

4 rue de Bruxelles • F-67170 Bernolsheim

Blegistrasse 13-CH-6340 Baar

www.brematic.com

FR capacheur radio de température et d'humidité 868.3 mhz

Légende des spectrogrammes utilisées

Consignes de sécurité

Consignes de sécurité particulières concernant l'usage des piles Page 16

Utilisation conforme

Informations sur le fonctionnement radio Page 17

Duty Cycle.. 17

Contenu de la livraison

Caractéristiques techniques

Aperçu de l'appareil

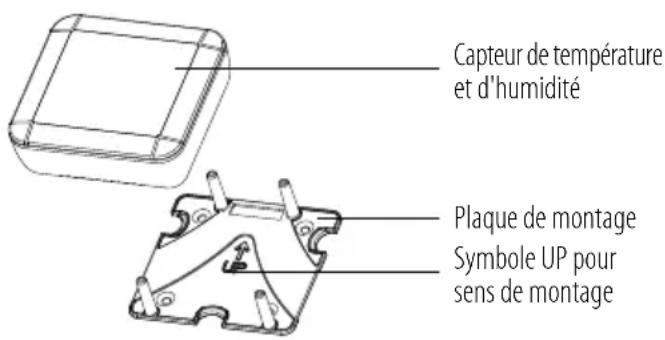

Avant.. 17

Côte arrière/Vue intérieure Page 18

Fonctionnalité 18

Mise en place / remplacement des piles. Page 18

Télécharger l'application / le logiciel pour PC BrematicPRO

Montage

Montage par vissage... 18

Programmer le capteur radio de température et d'humidité sur le

BrematicPRO Gateway

Nettoyer l'appareil

Dépannage 19

Mise au rebut. 19

Service 20

Fabricant 20

Déclaration de conformité 20

Légende des pictogrammes utilisés

i	Lire le mode d'emploi!	!	Respecter les avertissements et consignes de sécurité!
	Attention! Risque d'explosion! Attention! Risque d'électroque!
	Mettez l'emballage et l'appareil au rebut dans le respect de l'environnement!	×	Risques pour l'environnement pour cause de mise au rebut incorrecte des piles!

Consignes de sécurité

Le mode d'emploi fait partie intégrante de ce produit. Il contient des indications importantes pour la sécurité, l'utilisation et la mise au rebut. Avant d'utiliser l'appareil, familiarisez-vous avec toutes les instructions d'utilisation et consignes de sécurité. N'utilise cet appareil que conformément aux instructions et dans les domaines d'application spécifiés. Si vous donnez l'appareil à des tiers, remettez-leur également la totalité des documents. A AVENTISSEMENT! DANGER DE MORT ET RISQUE D'ACCIDENT POUR LES ENFANTS EN BAS AGE ET LES ENFANTS! Ne laissez jamais les enfants manipuler les emballages sans surveillance. Risque de suffocation en cas d'ingestion ou d'inhalation de petites pieces ou de films plastiques. Les enfants sous-estiment souvent les dangers. Toutjour tenir l'appareil hors de portee des enfants. Ce n'est pas un jouet. Cet apparéil peut être utilisé par des enfants âgés de 8 ans et plus ainsi que par des personnes ayant des capacities physiques, sensorielles ou mentalles réduites ou manquant d'expérience ou de connaissances, s'ils sont surveillés ou s'ils ont été informés de l'utilisation sure de l' apparéil et comprendnent les risques liés à son utilisation. Les enfants ne doivent pas journé avec cet apparéil. Le nettoyage et l'entretien du produit ne doivent pas été effectués par des enfants laissés sans surveillance. Utilisez l'appareil à l'abri des intempéries. L'appareil convient à une utilisation à l'air libre et possède le degré de protection IP44.

Attention! RISQUE de blessures!

N'ouvre pas le boîtier. L'appareil ne contient pas de pièce nécessitant un entretien. Ne faites pas fonctionner l'appareil en cas de dommages visibles. • Nous déclinons toute responsabilité en cas de dommages matériels ou corporels causés par une manipulation incorrecte ou par le non-respect des consignes de sécurité! Dans de tels cas, la garantie est annulée!

Toute utilisation autre que celle décrite dans ce mode d'emploi conduit à un endommagement de l'appareil. N'effectuez aucune modification de la structure de l'appareil. Dans le cas contraire, un fonctionnement sûr ne peut être garantie.

Consignes de sécurité particulières concernant l'usage des piles

A AVENTISSEMENT! DANGER DE MORT!

Ne laisser pas les piles à la portée des enfants. En cas d'ingestion, consultez immédiatement un médecin!

ATTENTION! RISQUE D'EXPLOSION! Ne rechargez jamais des piles non rechargeables, ne les court-circuitez pas et / ou ne les ouvrez pas!

Ne jetez jamais les piles dans le feu ou dans l'eau! Ne soumettez pas les piles à une charge mécanique!

Danger de fuite des piles

En cas de fuite des piles, retirez-les immédiatement de l'appareil pour éviter de l'endommager! Évitez tout contact avec la peau, les yeux et les muqueuses! Si vous entrez en contact avec l'acide des piles, rincez immédiatement les parties touchées à l'eau claire et consultez immédiatement un médecin! Utilisez uniquement des piles du même type! Ne mélangez pas des piles usées et des piles neuves! Évitez d'exposer les piles à des conditions et températures extrêmes susceptibles de les endommager, par ex. sur des radiateurs / exposition directe au soleil. Retirez les piles de l'appareil si vous n'allez pas l'utiliser pendant une longue durée!

Risque d'endommagement de l'appareil

Utiliser uniquement le type de piles indiqué! Lors de la mise en place des piles, veillez à respecter la polarité! Celle-ci est indiquée dans le compartiment piles!

Si nécessaire, nettoyez le contact de la pile et de l'appareil avant l'insertion! Retirez immédiatement les piles usagées de l'appareil!

Utilisation conforme

Le capteur radio de température et d'humidité sert uniquement à mesurer la température et l'humidité ambiantes et à les transmettre au BrematicPRO Gateway. Le capteur est approprié à des mesures dans une plage de luminosité allant de -19,9°C à 59,9°C. L'appareil convient à une utilisation à l'air libre et il correspond à l'indice de protection IP44.

Informations sur le fonctionnement radio

Cet appareil fonctionne sur base du protocole radio propriétaire 868.3 MHz. La transmission radio est réalisée sur un trajet de propagation non exclusif. Ainsi, des perturbations ne peuvent pas être exclues. La portée dans des bâtiments peut donc être différente de celle en zone dégagée. Hormis la puissance d'émission et les propriétés de réception du récepteur, des conditions environnementales, comme par exemple l'humidité de l'air et les spécificités de construction sur place, jouent un rôle important.

La portée peut être en partie fortement réduite à cause de :

• parois en bois, plâtre, béton, béton armé
• la proximité d'objets métalliques et conducteurs
• perturbations à bande large, par exemple dans des zones résidentielles (téléphones DECT, téléphones portables, écouteurs radio, haut-parleurs radio, station météo radioguidées, systèmes de surveillance pour bébés)
• la proximité de moteurs électriques, transformateurs, blocs d'alimentation, ordinateurs

Le Duty Cycle désigne une limitation de la durée d'émission définie par la loi concernant les appareils qui émettent dans la plage de fréquences de 868 MHz. Ainsi, un fonctionnement sans faillite des appareils fonctionnant dans la plage des 868 MHz doit être assuré. La durée maximale d'émission d'un appareil est de 1% d'une heure (ce qui correspond à 36 secondes par heure). Après avoir atteint cette limite de 1%, une émission n'est plus possible jusqu'à ce que la limitation de temps du Duty Cycle soit achevée, c'est-à-dire après une heure.

Contenu de la livraison

1 x capteur radio de température et d'humidité 1 x plaque de montage 2 x piles LR6 / AA / Mignon 1,5 V 1 x kit de montage (vis / chevilles) 1 x mode d'emploi bref 1 x mode d'emploi (numérique, à télécharger)

Caractéristiques techniques

Désignation du produit : TFS 868 01 IP44 3726

N° d'art.: 1294140

Plage de température: -19,9 °C à +59,9 °C

Humidité de l'air : de 1 à 99 %

Fréquence radio: 868,3 MHz

Bande de fréquences: 868.1 - 868.5 MHz

Puissance d'émission max.: < 20mW

Duty Cycle: < 1% par h

Tension d'alimentation: 2 x piles 1,5 V LR6 / AA / Mignon

Consommation de courant: 30mA max.

Durée de vie des piles: env. 2 ans (typ.)

Température ambiantes : de -20 °C à +55 °C

Indices de protection : IP44

Dimensions (× × ) 76,2× 71× 25,7mm

Poids: 54,7g

Sous réserve de modifications techniques.

Fonctionnalité

Le capteur radio de température et d'humidité fait partie du système Brennenstuhl Home Automation BrematicPRO, piloté par l'application ou le logiciel pour PC BrematicPRO. Le capteur radio de température et d'humidité saisit dans un intervalle de mesure de 5 minutes environ et à l'aide de deux capteurs la température (en °C) et l'humidité (en %) ambiantes et transfère les valeurs au BrematicPRO Gateway. Les valeurs de température et d'humidité sont affichées dans l'application ou le logiciel pour PC BrematicPRO.

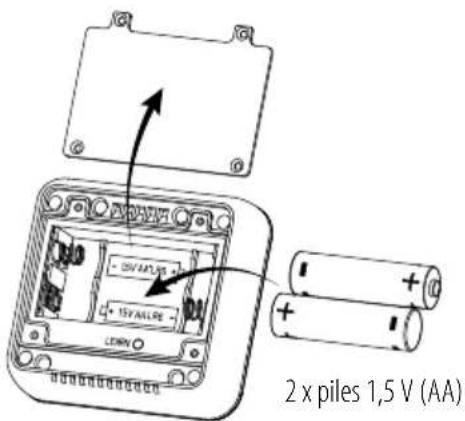

Mise en place / remplacement des piles

Retirez la plaque de montage en l'extrayant vers l'arrière. Devissez les quatre vis du couvercle du compartiment à piles et ouvrez le compartiment à piles. Retirez le cas échéant les piles usagées. Placez les piles dans le compartiment à piles, en respectant la polarité. À cet effet, aidez-vous des marques indiquées dans le compartiment à piles. Fermez le couvercle du compartiment et fixez-le à l'aide des quatre vis après programmation du produit sur le BrematicPRO Gateway.

Le capteur radio de température et d'humidité est prêt à fonctionner.

Télécharger l'application / le logiciel pour PC brematicpro

Le système Brennenstuhl Home Automation BrematicPRO est piloté par l'application ou le logiciel pour PC BrematicPRO. L'application est disponible gratuitement dans l'App Store et dans le Google Play Store. Le logiciel PC peut être téléchargé sur le site www.brematic.com/fr/service. Pour le téléchargement et l'installation de l'application, suivez les instructions à l'écran.

Télécharger dans l'app store

Informations complémentaires relatives à l'application et à l'utilisation du produit disponibles à l'adresse www.brematic.com/fr/service.

Montage

Remarque: Effectuez le processus de programmation du capteur radio de température et d'humidité vers le BrematicPRO Gateway avant de débuter le montage.

Remarque: Vérifiez avant le montage si l'appareil se trouve dans la zone de couverture du Gateway.

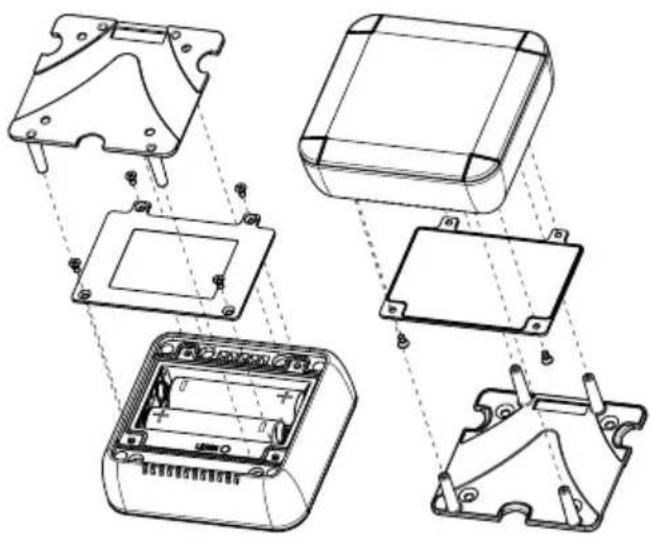

Montage par vissage

ATTENTION! RISQUE D'ÉLECTROCUTION! Veillez à ne pas endommager les lignes de courant encastrées dans le mur pendant le montage. En cas d'installation en extérieur, un avant-toit sera optimal.

Retirez la plaque de montage de l'appareil. - Marquez quatre trous de perçage au mur avec un crayon, en vous aidant de la plaque de montage. Percez les trous marqués et insérez les chevilles. Vissez la plaque de montage au mur en utilisant les vis fournies. Remarque: En cas de montage sur une surface en bois, utilisez une mèche de 1,5-2 mm. Vous n'avez pas besoin de cheville. Placez l'appareil sur les tiges de fixation de la plaque de montage et appuyez fermement.

Programmer le capteur radio de température et d'humidité sur le brematicpro gateway

Lors de l'intégration au système Home Automation BrematicPRO via le BrematicPRO Gateway, il est possible d'utiliser des fonctions basées sur le logiciel, grâce à l'application / au logiciel pour PC BrematicPRO, comme p. ex. dire des valeurs de température et d'humidité, effectuer une connexion avec d'autres appareils, afin d'exécuter des tâches (tasks).

L'application ou le logiciel PC pour BrematicPRO est installé et ouvert.

Le BrematicPRO Gateway est prêt à fonctionner

Respectez une distance minimale de 50 cm entre l'appareil et le Gateway. Ouvrez le menu «Réglages». Choisissez la piece dans laquelle vous souhaitez utiliser l'appareil. Sélectionner la bande de fréquence «868 MHz». O Choisissez «Ajouter un apparéil». Au point «Nouvel apparéil», CHOISISEZ le point «Capteur / Détecteur» et confirmez votre choix avec Suivant. Suivez les instructions sur I'ecran. Appuyez sur la touche de programmation située sur l'appareil et maintenez-la enforcée pendant 3 secondes. Entrez une désignation d'appareil pour l'appareil, p. ex. «Capteur de température et d'humidité». Sélectionnez « Ajouter » pour attribuer l'appareil à la pierce. Quittez ensuite la piece avec «Retour», puis appuyez sur «Terminé» pour achever le processus derogrammation.

Le capteur radio de température et d'humidité est maintenant intégré au Home Automation Systems BrematicPRO.

Nettoyer l'appareil

Nettoyez l'appareil à l'aide d'un chiffon sec et ne peluchant pas. Vous pouvez humidifier légèrement le chiffon en cas de salissures importantes. N'utilisez pas de nettoyant à base de solvant pour le nettoyage. La surface et l'inscription de l'appareil pourraient sinon être endommagées. N'immergez jamais l'appareil dans de l'eau ou d'autres liquides. Sinon, vous risquez d'endommager l'appareil.

Dépannage

Problème Cause possible Dépannage
L'application / lelogiciel PC signaleun niveau de pilefaible.	Pile usagée.	Insérer une pileneuve.
L'appareil n'est pasreconnu.	L'appareil est horsde portée duGateway.	Réduire la distanceau Gateway.

Mise au rebut

L'étalage se compose de matières recyclables pouvant être mises au rebut dans les déchetteries locales.

Renseignez-vous auprès de votre commune ou de votre ville sur les possibilités de mise au rebut du produit usage.

Afin de contribuer à la protection de l'environnement, veuillez ne pas jeter votre produit usage dans les ordures ménagères, éliminez-le de manière appropriée. Pour obtenir des renseignements concernant les points de collecte et leurs heures d'ouverture, vous pouvez contacter votre municipalité.

Les piles défectueuses ou usagées doivent être recyclées conformément à la directive 2006/66/CE et à ses modifications. Les piles et/ou l'appareil doivent être retournés dans les centres de collecte proposés.

Risques pour l'environnement pour cause de mise au rebut incorrecte des piles!

Les piles ne doivent pas être mises au rebut dans les ordures ménagères. Elles peuvent contenir des métaux lourds toxiques et doivent être considérées comme des déchets spéciaux. Les symboles chimiques

Capteur radio de température et d'humidité 868.3 mhz

Les métaux lourds sont les suivants : Cd = cadmium, Hg = mercury, Pb = plomb. Pour cette raison, veuillez toujours déposer les piles usagées dans les conteneurs de recyclage de votre commune.

Service

Vous trouverez les informations détaillées concernant le produit sur le site: www.brematic.com/fr/service. Tél.: [phone] (appel gratuite)

Fabricant

4 rue de Bruxelles - F-67170 Bernolsheim

Blegistasse 13·CH-6340 Baar

www.brematic.com

Déclaration de conformité

Par la présente, nous, société Hugo Brennenstuhl GmbH & Co. KG, déclarons que le type de matériel radio TFS 868 01 IP44 3726 est conforme aux directives 2014/53/CE et 2011/65/CE (RoHS II). La déclaration de conformité européenne est disponible en version complète à l'adresse Internet suivante: www.brematic.com/fr/service/konformitaetserklaerung/ke_1294140.pdf

Cet appareil est conforme aux exigences légales nationales et européennes en application. Tous les noms de société et de produits cités dans ce document sont des marques déposées par leurs propriétaires respectifs.
