Funk-Temperatur- und

Feuchtigkeitssensor

Bedienungsanleitung

DE Funk-Temperatur- und Feuchtigkeitsensor 868.3 MHz

Legendeder verwendenten Piktogramme

Sicherheitshinweise

Besondere Sicherheitschinweise beim Umgang mit Batterien.

Bestimmungsgemäß Verwendung .5

Informationen zum Funkbetrieb .5

Duty Cycle.. 5

Lieferumfang 5

Technische Daten .5

Geräteübersicht 5

Vorderseite .Seite 5

Rückseite / Innenansicht.. 5

Funktion 6

Batterien einlagen / austauschen . 6

App/PC-Software BrematicPRO herunterladen

Montage 6

Schraub-Montage . 6

Funk-Temperatur- und Feuchtigkeitssensor an den BrematicPRO Gateway anlernen. 7

Gerat reinigen . 7

Fehlerbehebung . 7

Entsorgung . 7

Service . 7

Hersteller

Konformitätserklung

Legendeder verwendetenPiktogramme

Bedienungsanleitunglesen! Warn- und Sicherheitshinweise beziehten!
Vorsicht! Explosionsgefahr! Vorsicht! Stromschlaggefahr!
Entsorgen Sie Verpackung und Gerät umweltgerecht!		Umweltschäden durch falsche Entsorgung der Batterien!

Sicherheitshinweise

Die Bedienungsanleitung ist Teil deses Produktus. Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschreiben und für die angegebenen Einsatzbereiche. Handigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.

WARNING! LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER UND KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr durch Verschlucken oder Einatmen von Kleinteilen oder Folien. Kinder untersätzen möglich die Gefahren. Halten Sie Kinder stets vom Gerät fern. Es ist kein Spielzeug.

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringigen physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutz werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder)dürfen nicht mit dem Gerät speilen. Reinigung und Benutzerwartung)durfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Betreiben Sie das Gerät witterungsgeschützt. Das Gerät ist für die Verwendung im Freien geeignet, es entspricht der Schutzart IP 44.

VORSICHT! VERLETZUNGSGEFAHR!

Offnen Sie nicht das Gehäuse. Das Gerät enthalt keine zu wartenden Teile.
- Nehmen Sie das Gerät bei sichtbaren Schäden nicht in Betrieb.
Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fälle erlischt die Gewährleistung / Garantie!
Eine andere Verwendung als in dieser Anleitung beschrieben, führt zur Beschädigung des Gerätes. Nehmen Sie keine bauliche Veränderung am Gerät vor. Andernfalls kann ein{sicherer Betrieb nicht gewährleistet werden.

Besondere Sicherheitshinweise beim Umgang mit Batterien

WARNING!

LEBENSGEFAHR!

Batterien gehören nicht in Kinderhände. Suchen Sie im Falle eines Verschluckens sofort einen Arzt auf!

Sie nicht aufladbare Batterien niemals wieder auf, schlieben Sie sie nicht kurz und / oder öffnen Sie

sie nicht!

Werfen Sie Batterien niemals in Feuer oder Wasser!
Setzen Sie Batterien keiner mechanischen Belastung aus!

Gefahr des Auslaufens der Batterien

Im Falle eines Auslaufens der Batterien entfernen Sie diese einzus aus dem Gerät, um Beschädigungen zu vermeiden!
Vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäten! Spulen Sie bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit klarem Wasser und suchen Sie umgehend einen Arzt auf!
- Verwenden Sie nur Batterien des gleichen Typs! Alte Batterien nicht mit neuen mischen!
- Vermeiden Sie extreme Bedingungen und Temperaturen, die auf Batterien einwirken können z. B. auf Heizkörpern / direkte Sonneneinstahrung.
Entferen Sie die Batterien, wenn sie längerere Zeit nicht verwendet worden sind, aus dem Gerät!

Gefahr der Gerätebeschädigung

AusschlieBlich den angegebenen Batterietyp verwenden!
Achten Sie beim Einlagen auf die richtige Polarität! Diese wird im Batteriefach angezeigt!
Reinigen Sie Batterie- und Gerätekontakt vor dem Einlagen falls erforderlich!
Entfernen Sie verbrauchte Batterien umgehend aus dem Gerät!

Bestimmungsgemäß Verwendung

Der Funk-Temperatur- und Feuchtigkeitssensor dient ausschließlich dazu, die Umgebungstemperatur und -luftfeuchtigkeit zu messen und an den BrematicPRO Gateway zu übermitteln. Der Sensor ist für Messungen innerhalb des Temperaturbereiches von -19,9^ bis +59,9^ geeignet. Das Gerät ist für die Verwendung im Freien geeignet und entspricht der Schutzart IP44.

Informationen zum Funkbetrieb

Dieses Gerät arbeitet mit dem 868.3 MHz propietären Funkprotokoll. Die Funkübertragung wird auf einem nicht exklusiven Übertragungsweg realisiert, daß konnen Störungen nicht ausgeschlossen werden. Die Reichweite in Gebäuden kann stark von der im Freifeld abweichen. Außer der Sendeleistung und Empfangseigenschaften der Empfänger琼iken Umwelteinflüsse wie z. B. Luftfeuchtigkeit darüber baulichen Gegebenheiten vor Ort eine wichtige Rolle.

Die Reichweite kann teils betrachtlich verringgert werden durch:

Wande aus Holz, Gips, Beton, Stahlbeton
- Nähe zu metallischen und leitenden Gegenständen
- Breitbandstörungen z. B. in Wohngebieten (DECT-Telefone, Mobiltelefon, Funkkopfhörer, Funklautsprecher, Funk-Wetterstationen, Baby-Überwachungssysteme)
- Nähe zu elektrischen Motoren, Trafos, Netzeileen, Computern

Duty Cycle

Der Duty Cycle bezeichnet eine gesetzlich geregelte Sendezeitbegrenzung von Geräten, die im 868 MHz Bereich senden. Dadurch soll ein reibungsloser Betrieb der im 868 MHz Bereich arbeitenden Geräte gewährleistet werden. Die maximale Sendezeit eines jeder Gerätes beträgt 1% einer Stunde (entspricht 36 Sekunden / Stunde). Nach Erreichen des 1%-Limits kann nicht gesendet werden, bis zeitliche Begrenzung des Duty Cycles beendet ist, sprich nach einer Stunde.

Lieferumfang

1 x Funk-Temperatur- und Feuchtigkeitssensor
1xMontageplatte
2x Batterie LR6 / AA / Mignon 1,5 V
1x Montageset (Schrauben/Dubel)
1x Kurzanleitung
1 x Bedienungsanleitung (digital, als Download)

Technische Daten

Bezeichnung Produkt: TFS 868 01 IP44 3726

Art.-Nr.: 1294140

Temperaturbereich: -19,9^ bis +59,9^

Luftfeuchtigkeit: 1 bis 99%

Funk-Frequency: 868,3 MHz

Frequenzband: 868.1 - 868.5 MHz

Max. Sendleistung: < 20mW

Duty Cycle: < 1% pro h

Versorgungsspannung: 2 x 1,5 V LR6 / AA / Mignon

Stromaufnahme: 30 mA max.

Batterielebensdauer: ca. 2 Jahre (typ.)

Umgebungstemperatur: -20°C bis +55°C

Schutzart: IP44

Reichweite Freifeld: ca. 100 m

Abmessungen (B× H× T) .. 76,2× 71× 25,7mm

Gewicht: 54,7 g

Technische Änderungen vorbehalten.

Geräteübersicht

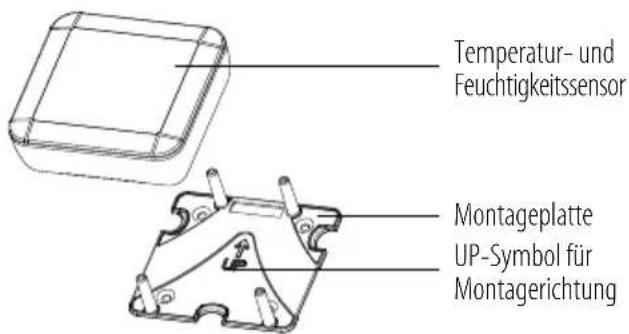

Vorderseite

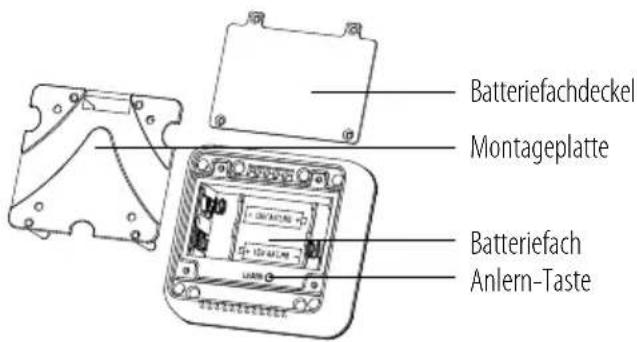

Rückseite / Innenansicht

Funk-Temperatur- und Feuchtigkeitssensor 868.3 MHz

Funktion

Der Funk-Temperatur- und Feuchtigkeitssensor ist Teil des Brennenstuhl Home Automation Systems BrematicPRO, das über die App oder PC-Software BrematicPRO gesteuert wird. Der Funk-Temperatur- und Feuchtigkeitssensor erfasst in einem Messinterval von ca. 5 Minuten mit Hilfe von zwei Sensoren die Umgebungstemperatur (in ^ C ) und feuchtigkeit (in %) und meldet die Werte an den BrematicPRO Gateway. In der App oder PC-Software BrematicPRO werden die Temperatur- und Feuchtigkeitswerte angezeigt.

Batterien einlagen / austauschen

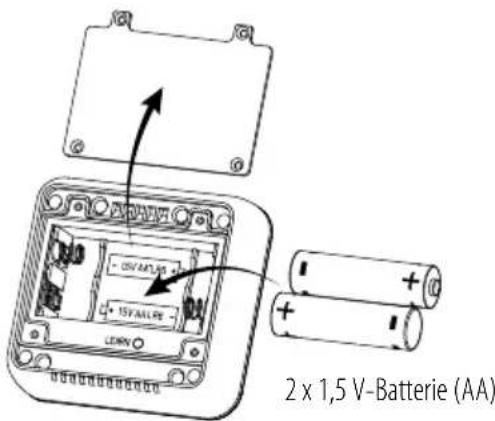

Entfernen Sie die Montageplatte, indem Sie sich nach hinteren hin abziehen.
Lösen Sie die vier Schrauben vom Batteriefachdeckel und öffnen Sie das Batteriefach.
Entfermen Sie ggf. die verbrauchten Batterien.
- Legen Sie die Batterien polrlichtig in das Batteriefach. Achten Sie damit auf die Markierung im Batteriefach.
Schließen Sie den Batteriefachdeckel und befestigen Sieihn mit den vier Schrauben, nachdem Sie das Produkt am BrematicPRO Gateway angelert haben.

Der Funk-Temperatur- und Feuchtingigkeitssensor ist betriebsbereit.

App / PC-Software BrematicPRO herunterladen

Das Brennenstuhl Home Automation Systems BrematicPRO wird über die App / PC-Software BrematicPRO gesteuet. Die App ist im App Store und im Google Play Store kostenfrei erhält. Die PC-Software können Sie unter www.brematic.com/de/service herunterlagen. Folgen Sie für das Herunterlagen und die Installation den Anweisungen am Bildschirm.

Laden im App Store

JETZT BEI Google Play

Weiterführunge Informationen zur App und Bedienung finden Sie unter www.brematic.com/de/service.

Montage

Hinweis: Führer Sie den Anlern-Vorgang des Funk-Temperatur- und Feuchtigkeitssensors an den BrematicPRO Gateway durch, bevor Sie mit der Montage beginnen.

Hinweis: Prufen Sie vor der Montage, ob sich das Gerät im Reichweitenbereich des Gateways befindet.

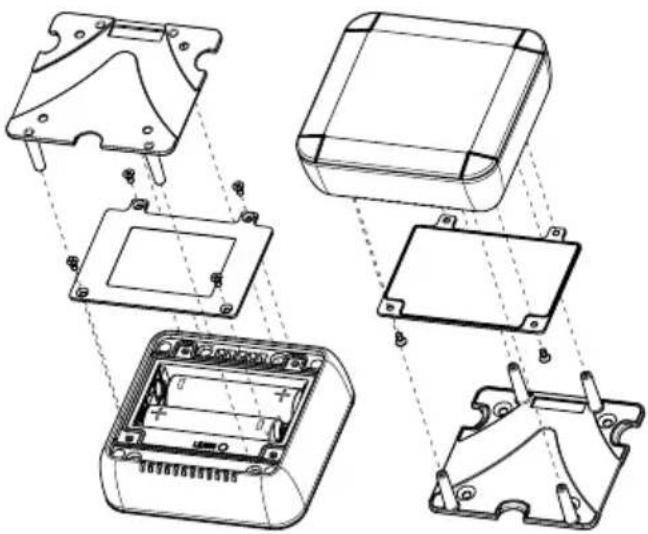

Schraub-Montage

VORSICHT! STROMSCHLAGGEFAHR! Achten Sie daraufuf, dass Sie bei der Montage keine stromfuhrenden Leitungen in der Wand beschädigen. Bei der Außenmontage ist z. B. ein Dachvorsprung gut geeignet.

Entfernen Sie die Montageplatte vom Gerät.
Zeichnen Sie vier Bohrlicher mit Hilfe der Montageplatte mit einem Stift an der Wand an.
Bohren Sie die eingezeichneten Löscher und setzen die Dübel ein.
- Verschrauben Sie die Montageplatte mit den beiliegenden Schrauben an der Wand.
Hinweis: Bei der Montage auf Holzuntergrund verwenden Sie einen 1,5-2 mm-Bohrer. Sie benötigen keine Dübel.
- Setzen Sie das Gerät auf die Befestigungsstiffe der Montageplatte und drücken es fest.

Funk-Temperatur- und Feuchtigkeitssensor an den BrematicPRO Gateway anlernen

Beim Einbinden in das Home Automation Systems BrematicPRO über den BrematicPRO Gateway ist es möglich, mit Hilfe der App / PC Software BrematicPRO softwarebasierte Funktionen zu nutzen, wie z. B.: Temperatur- und Feuchtigkeitswerte auslesen, mit anderen Geräten verknüpfen, um Aktionen (Tasks) auszuführen.

Die App oder die PC-Software BrematicPRO ist installiert und geöffnet. Der BrematicPRO Gateway ist betriebsbereit

• Halten Sie einen Mindestabstand vom Gerät zum Gateway von 50 cm ein.
  Öffnen Sie das Menu „Einstellungen".
  Wahlen Sie den Raum, in dem Sie das Gerät nutzen wollen.
  Frequenzband auswahlen,868 MHz".
  Wahlen Sie, Gerat hinzufugen" aus.
  Wahlen Sie unter „Neues Gerät" den Punkt „Sensor / Melder" aus und bestätigten Sie die Auswahl mit „weiter".
  Folgen Sie den Anweisungen am Bildschirm.
  Drucken und halten Sie die Anlern-Taste am Gerät für 3 Sekunden.
  Geben Sie eine Geräte-Bezeichnung für das Gerät ein, z. B. „Temperatur- und Feuchtigkeitssensor".
  Wahlen Sie "hinzufugen", um das Gerät dem Raum zu zuordnen.
  Zunachst mit „Zurück“ den Raum verlassen, anschließend „Fertig“ antippen, um den Anlernvorgang abzuschlieben.

Der Funk-Temperatur- und Feuchigkeitssensor ist nun im Home Automation Systems BrematicPRO eingebunden.

Gerät reinigen

Reinigen Sie das Gerät mit einem trockenen, fusselfreien Tuch. Bei stärkerer Verschmutzung können Sie das Tuch kein angefechten.
Verwenden Sie zur Reinigung keine Lösungsmittelhaltigen Reiniger. Andernfalls kann die Oberfläche und Beschriftung des Gerats beschädigt werden.
Tauchen Sie das Gerät niemals in Wasser oder in andere Flüssigkeiten. Andernfalls kann das Gerät beschädigt werden.

Fehlerbehebung

Problem möglicher	Grund	Fehler-behebung
App / PC Software
BrematicPRO
meldet niedrigen
Batteriestand.

Problem möglicher	Grund	Fehler-behebung
Gerät wird nicht erkannt.	Gerät außerhalb der Reichweite des Gateways.	Abstand zum Gateway verringn.

Entsorgung

ackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei ihrer Gemeinde oder Stadtverwaltung.

Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszteiten können Sie sich bei ihrer zuständigen Verwaltung, informieren.

Defekte oder verbrauchte Batterien müssen gemäß Richtlinie 2006/66/EG und deren Änderungen recycliert werden. Geben Sie Batterien und / oder das Gerät über die angebotenen Sammeleinrichtungen zurück.

Umweltschäden durch falsche Entsorgung der Batterien!

Batterien dürfen nicht über den Hausmüll entsorgt werden. Sie konnen giftingige Schwermetalle enthalten und unterliegen der Sondermüßbeteiligung. Die chemischen Symbole der Schwermetalle sind wie folgt: Cd = Cadmium, Hg = Quecksilber, Pb = Blei. Geben Sie deshalb verbrauchte Batterien bei einer communalen Sammelstelle ab.

Service

Bei Fragen zum Produktkontaktieren Sie uns unter www.brematic.com/de/service.

Tel.: [phone] ( Kostenlos)

Hersteller

Hugo Brennenstuhl GmbH & Co. KG

SeestraBe 1-3 · D-72074 Tubingen

H. Brennenstuhl S.A.S.

www.brennenstuhl.com

Konformitätserklarung

Hiermit erklären wir, die Firma Hugo Brennenstuhl GmbH & Co.KG, dass der Funkanlageotyp TFS 868 01 IP44 3726 der Richtlinie 2014/53/EU und 2011/65/EU (RoHS II) entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.brematic.com/de/service/konformitaetserklaerung/ ke_1294140.pdf

Dieses Gerät erfüllt die gesetzlichen, nationalen und europäischen Anforderungen. Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.
