GEBRUIKSAANWIJZING DESKJET F2180 HP

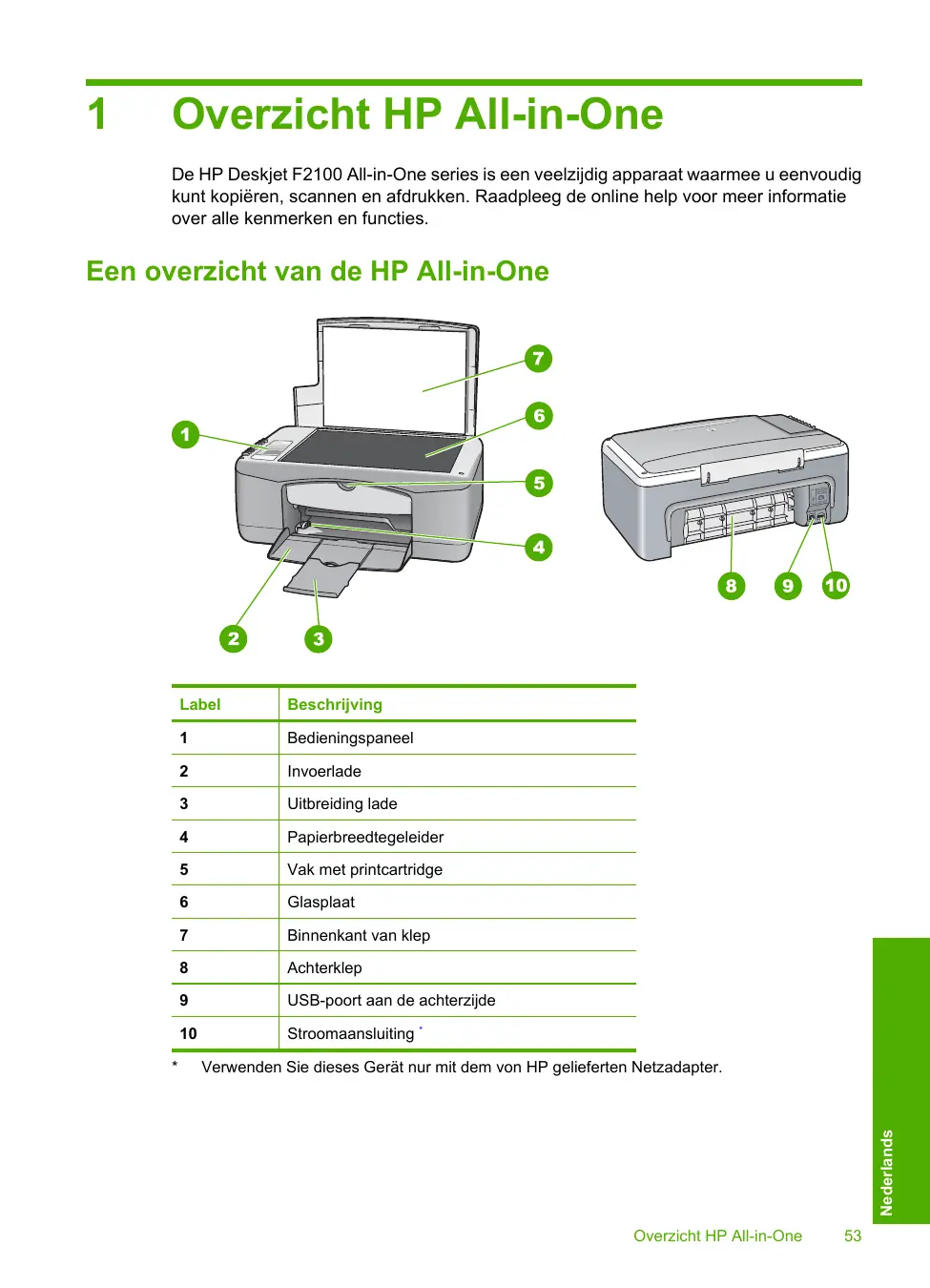

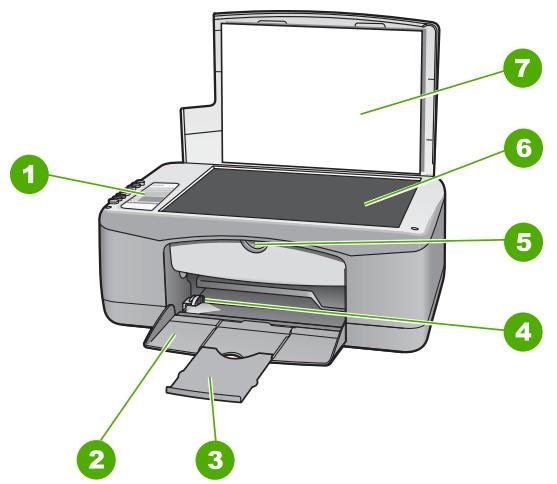

Overzicht HP All-in-One De HP Deskjet F2100 All-in-One series is een veelzijdig apparaat waarmee u eenvoudig kunt kopiëren, scannen en afdrukken. Raadpleeg de online help voor meer informatie over alle kenmerken en functies. Een overzicht van de HP All-in-One Beschrijving

Papierbreedtegeleider

Vak met printcartridge

USB-poort aan de achterzijde

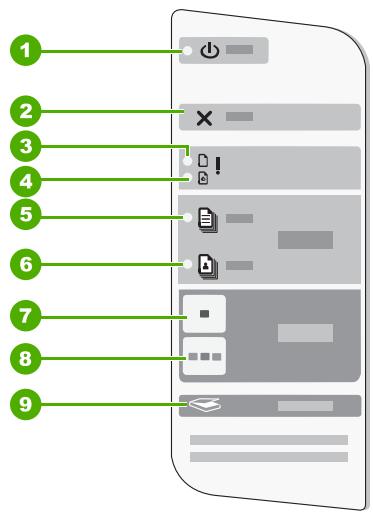

Hoofdstuk 1 Knoppen op bedieningspaneel Label Pictogram Naam en beschrijving

Aan/uit: hiermee schakelt u de HP All-in-One in of uit. Het lampje van de knop Aan/uit brandt als de HP All-in-One is ingeschakeld.

Annuleren: hiermee beëindigt u een afdruk-, kopieer- of scantaak.

Lampje Papier controleren: geeft aan wanneer papier moet worden geplaatst of een papierstoring moet worden verholpen. De knop naast dit lampje is de knop Doorgaan. In bepaalde situaties, bijvoorbeeld nadat u een papierstoring hebt verholpen, kunt u met deze knop doorgaan met afdrukken.

Lampje Printcartridge controleren: geeft aan of u de printcartridge opnieuw moet installeren, de printcartridge moet vervangen of de klep voor de printcartridges moet sluiten. De knop naast dit lampje is de knop Doorgaan. In bepaalde situaties, bijvoorbeeld nadat u een papierstoring hebt verholpen, kunt u met deze knop doorgaan met afdrukken. Nederlands

Standaard papiersoort: hiermee stelt u de papiersoort in op gewoon papier. Dit is de standaardinstelling voor de HP All-in-One.

Start kopiëren, Zwart: hiermee start u een kopieertaak in zwart-wit.

Start kopiëren, Kleur: hiermee start u een kopieertaak in kleur.

HP Deskjet F2100 All-in-One series (vervolg) Label Pictogram Naam en beschrijving

Scanner: hiermee wordt begonnen met het scannen van het origineel dat momenteel op de glasplaat ligt. De Scanopdracht werkt alleen wanneer de computer aanstaat. Overzicht van de statuslampjes Verschillende statuslampjes geven aan wat de status van de HP All-in-One is. Label Beschrijving

Lampje Standaard papiersoort

Lampje Soort fotopapier In de onderstaande tabel vindt u uitleg over veelvoorkomende situaties en wat de lampjes betekenen. Betekenis Alle lampjes zijn uit. De HP All-in-One is uitgeschakeld. Druk op de knop Aan/uit om het apparaat aan te zetten. Het lampje Aan/uit en een van de lampjes voor Papiersoort zijn aan. De HP All-in-One is klaar voor afdrukken, scannen of kopiëren. Het lampje Aan/uit knippert. De HP All-in-One is bezig met afdrukken, scannen, kopiëren of het uitlijnen van de printcartridges. Het lampje Aan/uit knippert snel gedurende 3 seconden en blijft dan branden. U hebt op een knop gedrukt terwijl de HP All-in-One al bezig is met afdrukken, scannen, kopiëren of uitlijnen van de printcartridges. Het lampje Aan/uit knippert gedurende 20 seconden en blijft dan branden. U hebt op de knop Scanner gedrukt, maar de computer reageert niet. Nederlands Status van lampjes Overzicht van de statuslampjes

Hoofdstuk 1 (vervolg) Status van lampjes Betekenis Het lampje Papier controleren knippert.

Het papier in de HP All-in-One is op. Het papier in de HP All-in-One is vastgelopen. Het ingestelde papierformaat komt niet overeen met het papier in de invoerlade. Het lampje Printcartridge controleren knippert.

De klep van de printcartridge is geopend. De printcartridge ontbreekt of is niet correct geplaatst. De tape is niet van de printcartridge verwijderd. De printcartridge is niet bedoeld voor gebruik in deze HP All-in-One. De printcartridge kan defect zijn. Opmerking Uw printer is wellicht voorzien van een driekleurenprintcartridge. De lampjes Aan/uit, Papier controleren en Printcartridge controleren knipperen. Scannerdefect. Alle lampjes knipperen. Er is een fatale fout opgetreden op de HP All-in-One. Schakel de HP All-in-One uit en weer in. Neem contact op met HPondersteuning als het probleem zich blijft voordoen.

Schakel de HP All-in-One uit. Koppel het netsnoer los. Wacht ongeveer 10 seconden en sluit vervolgens het netsnoer weer aan. Schakel de HP All-in-One weer in. Neem contact op met HP-ondersteuning als het probleem zich blijft voordoen. Plaatsen van originelen voor inscannen en kopiëren U kunt een groot aantal verschillende papiersoorten en papierformaten in de HP All-in-One plaatsen, waaronder papier van A4- of Letter-formaat, fotopapier, transparanten en enveloppen. Raadpleeg de installatiegids voor meer informatie over het plaatsen van full-size papier. Raadpleeg de online help voor meer informatie over het plaatsen van andere papierformaten. Een origineel op de glasplaat leggen

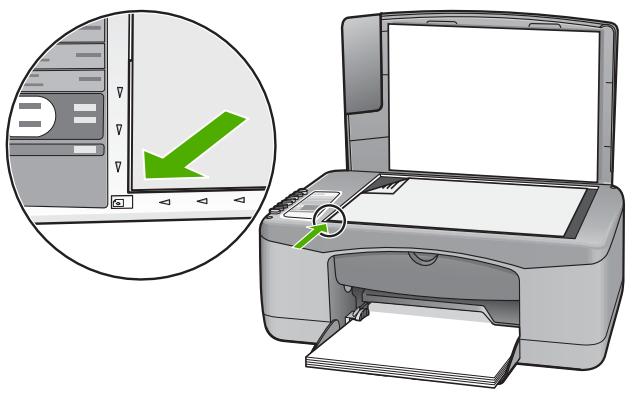

1. Til de klep van de HP All-in-One op.

2. Plaats het origineel met de zijde die u wenst te kopiëren of te scannen naar beneden

in de linkervoorhoek van het glas. Tip Voor het juiste kopieerformaat moet u ervoor zorgen dat er geen tape of ander vreemd materiaal op de glasplaat vastzit. Nederlands

Een kopie maken U kunt vanaf het bedieningspaneel kopieën van hoge kwaliteit maken. Een kopie maken vanaf het bedieningspaneel

1. Zorg dat er papier in de invoerlade is geplaatst.

2. Plaats het origineel met de bedrukte zijde naar beneden tegen de linkerbenedenhoek

3. Druk op Start kopiëren, Zwart of Start kopiëren, Kleur.

Een origineel scannen Voor originele documenten of afbeeldingen op het glas kunt u het scannen starten via uw computer of via de HP All-in-One. Als u de scanfuncties wilt gebruiken, moet de HP All-in-One op de computer zijn aangesloten en moet de apparatuur aanstaan. Verder moet de software voor de HP Photosmart op de computer zijn geïnstalleerd en actief zijn voordat u kunt scannen. Naar een computer scannen

1. Plaats het origineel met de zijde die u wenst te kopiëren of te scannen naar beneden

in de linkervoorhoek van het glas. Tip Voor kwalitatieve kopieën moet u ervoor zorgen dat de scanglasplaat zuiver is. Er mag geen vreemd materiaal op vastzitten. Nederlands

Indien het origineel een foto is, verschijnt een voorbeeld van de scan op de computer. U kunt dit voorbeeld bewerken. Elke bewerking die u maakt is alleen van toepassing voor de huidige scansessie.

3. Nadat u eventuele wijzigingen aan het scanvoorbeeld hebt aangebracht, klikt u op

Accepteren. Een kopie maken

Problemen oplossen en ondersteuning In dit hoofdstuk wordt aandacht besteed aan installatie- en configuratieproblemen en aan een aantal problemen met betrekking tot de werking van de apparatuur. Zie de online help voor meer informatie over het oplossen van problemen. Een groot aantal problemen wordt veroorzaakt doordat de HP All-in-One op de computer wordt aangesloten met een USB-kabel vóórdat de HP All-in-One-software op de computer is geïnstalleerd. Als u de HP All-in-One op uw computer hebt aangesloten voordat dit gevraagd werd in het softwareinstallatiescherm, dient u de volgende stappen uit te voeren: Algemene installatieproblemen oplossen

1. Koppel de USB-kabel los van de computer.

2. Verwijder de software (als u deze hebt geïnstalleerd).

3. Start de computer opnieuw op.

4. Schakel de HP All-in-One uit, wacht ongeveer één minuut en schakel het apparaat opnieuw in.

5. Installeer de HP All-in-One-software opnieuw.

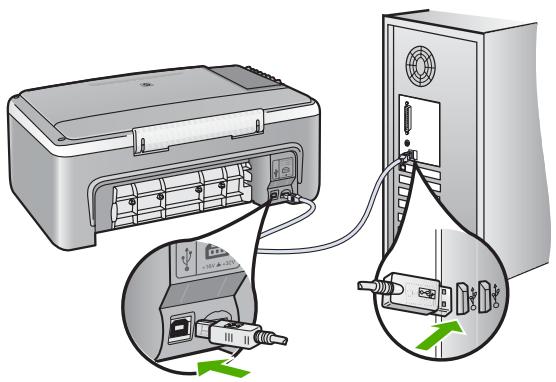

Let op Sluit de USB-kabel pas op de computer aan als er op het scherm een bericht wordt weergegeven waarin u wordt gevraagd om de USB-kabel op de computer aan te sluiten. Raadpleeg de binnenkant van de achterkaft van deze handleiding voor contactgegevens voor de ondersteuning. De software verwijderen en opnieuw installeren U moet de software mogelijk verwijderen en opnieuw installeren als de installatie onvolledig is of als u de USB-kabel op de computer hebt aangesloten voordat er een bericht is weergegeven waarin u wordt gevraagd om de USB-kabel op de computer aan te sluiten. Verwijder niet zomaar programmabestanden van de HP All-in-One van uw vaste schijf. Zorg dat u deze op de juiste wijze verwijdert met het programma voor het verwijderen van de installatie, dat is geïnstalleerd met de software die bij de HP All-in-One is geleverd. De software verwijderen van een computer met Windows en vervolgens opnieuw installeren

1. Klik op de taakbalk van Windows op Start en klik vervolgens op Configuratiescherm.

2. Dubbelklik op Software.

3. Kies het HP Deskjet All-in-One-printerstuurprogramma en klik vervolgens op Wijzigen/

verwijderen. Volg de instructies op het scherm.

4. Koppel de HP All-in-One los van uw computer.

5. Start de computer opnieuw op.

Opmerking Het is belangrijk dat u de HP All-in-One loskoppelt voordat u de computer opnieuw opstart. Sluit de HP All-in-One pas op de computer aan nadat u de installatie van de software hebt voltooid.

Nederlands Plaats de cd-rom van de HP All-in-One in het cd-romstation van uw computer en start vervolgens de installatie opnieuw.

7. Volg de instructies die op het scherm en in de Installatiehandleiding van uw HP All-in-One

worden gegeven. Als de installatie van de software is voltooid, wordt het pictogram HP Digital Imaging Monitor in het systeemvak van Windows weergegeven. Als u wilt controleren of de software op de juiste manier is geïnstalleerd, dubbelklikt u op het pictogram HP Solution Center op het bureaublad. Als de essentiële pictogrammen in het HP Solution

HP Deskjet F2100 All-in-One series Center worden weergegeven (Afbeelding scannen en Document scannen), is de software op de juiste manier geïnstalleerd. De software verwijderen van een Mac en vervolgens opnieuw installeren

1. Koppel de HP All-in-One los van de Mac.

2. Open de map Programma's: Hewlett-Packard.

3. Dubbelklik op HP Uninstaller.

Volg de instructies op het scherm.

4. Nadat de software van de computer is verwijderd, koppelt u de HP All-in-One los van de

computer en start u de computer opnieuw. Opmerking Het is belangrijk dat u de HP All-in-One loskoppelt voordat u de computer opnieuw opstart. Sluit de HP All-in-One pas op de computer aan nadat u de installatie van de software hebt voltooid.

Plaats de cd-rom van de HP All-in-One in het cd-romstation van de computer als u de software opnieuw wilt installeren. Open de cd-rom op het bureaublad en dubbelklik op HP All-in-One installatieprogramma. Volg de instructies die op het scherm en in de Installatiehandleiding van uw HP All-in-One worden gegeven. Problemen met de installatie van hardware oplossen Dit gedeelte bevat informatie over het oplossen van hardwareproblemen voor de HP All-in-One. De HP All-in-One kan niet worden ingeschakeld Oorzaak: De HP All-in-One is niet goed aangesloten op een voedingsbron.

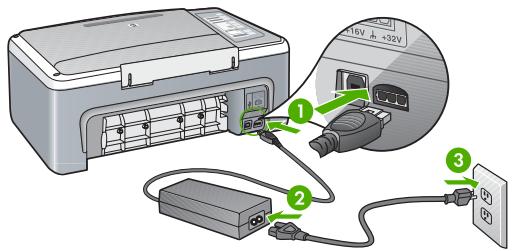

Aansluiting van netsnoer

Stopcontact Als u een stekkerdoos gebruikt, zorgt u dat deze aanstaat. U kunt de HP All-in-One ook rechtstreeks op een stopcontact aansluiten. Test het stopcontact om te zien of er stroom op staat. Sluit een apparaat aan waarvan u zeker weet dat dit werkt en controleer of het apparaat stroom ontvangt. Als dat niet het geval is, kan er een probleem zijn met het stopcontact. Als u de HP All-in-One aansluit op een stopcontact met een schakelaar, moet u ervoor zorgen dat de schakelaar is ingeschakeld. Als de schakelaar is ingeschakeld maar niet werkt, is er misschien een probleem met het stopcontact. Oorzaak: U hebt te snel op de knop Aan/uit gedrukt. Problemen met de installatie van hardware oplossen

Nederlands Oplossing Controleer of het netsnoer goed is aangesloten op de HP All-in-One en de netsnoeradapter. Plaats het netsnoer in een wandcontactdoos, piekbeveiliging of stekkerblok. Hoofdstuk 2 Oplossing: Soms zal de HP All-in-One niet reageren als u de Aan/uit-knop te snel indrukt. Druk eenmaal op de knop Aan/uit. Het kan enkele ogenblikken duren voordat de HP All-in-One wordt ingeschakeld. Als u in deze tijd nogmaals op de Aan/uit-knop drukt, schakelt u het apparaat misschien weer uit. Let op Indien HP All-in-One niet kan worden aangezet, is het mogelijk dat er een technisch probleem is. Trek de stekker van HP All-in-One uit het stopcontact en neem contact op met HP. Ga naar www.hp.com/support. Kies indien gevraagd uw land/regio en klik vervolgens op HP contacteren voor meer informatie over het contacteren van de technische dienst. Ik heb de USB-kabel aangesloten, maar ondervind problemen als ik de HP All-in-One met mijn computer gebruik Oplossing: U moet eerst de software installeren die bij uw HP All-in-One is geleverd en pas daarna de USB-kabel aansluiten. Tijdens de installatie moet u de USB-kabel pas aansluiten als de instructies op het scherm dat aangeven. Als u de USB-kabel aansluit voordat dit wordt gevraagd, kunnen er fouten optreden. Als u de software eenmaal hebt geïnstalleerd, kunt u de HP All-in-One eenvoudig met behulp van een USB-kabel op de computer aansluiten. Sluit het ene uiteinde van de USB-kabel aan op de USB-connector van uw computer en het andere uiteinde op de USB-connector aan de achterzijde van de HP All-in-One. U kunt elke USB-poort aan de achterzijde van de computer gebruiken. Raadpleeg de Installatiehandleiding bij de HP All-in-One voor meer informatie over het instellen van de software en het aansluiten van de USB-kabel op de computer. De HP All-in-One drukt niet af Oplossing: Als de HP All-in-One en de computer niet met elkaar communiceren, gaat u als volgt te werk: Controleer het lampje van de knop Aan/uit op de voorzijde van de HP All-in-One. Als dit niet brandt, is de HP All-in-One uitgeschakeld. Controleer of het netsnoer goed is aangesloten op de HP All-in-One en op een stopcontact. Druk op de knop Aan/uit om de HP All-in-One aan te zetten. Zorg ervoor dat de printcartridges in de printer zijn geplaatst. Zorg dat er papier in de invoerlade is geplaatst. Controleer of er geen papier is vastgelopen in de HP All-in-One. Nederlands

Controleer of de wagen met printcartridges niet is vastgelopen. Open het vak met printcartridges voor toegang tot de wagen met printcartridges. Verwijder alle objecten die de wagen met de printcartridges blokkeren, inclusief eventueel verpakkingsmateriaal. Zet de HP All-in-One uit en weer aan. Controleer of de afdrukwachtrij van de HP All-in-One niet is onderbroken of offline (Windows) of beëindigd (Macintosh). Kies als dit het geval is de juiste instelling om door te gaan met afdrukken. Raadpleeg voor meer informatie over de toegang tot de afdrukwachtrij de documentatie die bij het besturingssysteem is geleverd dat op uw computer is geïnstalleerd. Controleer de USB-kabel. Als u een oudere kabel gebruikt, werkt deze mogelijk niet goed. Probeer de kabel op een ander product aan te sluiten om te controleren of de USB-kabel werkt. Als er problemen optreden, moet de USB-kabel mogelijk worden vervangen. Ga ook na of de kabel niet langer is dan 3 meter. Controleer de verbinding van de HP All-in-One met de computer. Controleer of de USBkabel goed is aangesloten op de USB-poort aan de achterzijde van de HP All-in-One. Zorg ervoor dat het andere uiteinde van de USB-kabel is aangesloten op een USB-poort van de computer. Als de kabel goed is aangesloten, zet u de HP All-in-One uit en weer aan. Zorg dat de hub is ingeschakeld als u de HP All-in-One aansluit met een USB-hub. Probeer een rechtstreekse verbinding met de computer te maken als de hub is ingeschakeld. Controleer eventuele andere printers of scanners. Waarschijnlijk zult u oudere producten van uw computer moeten loskoppelen. Sluit de USB-kabel aan op een andere USB-poort van de computer. Start de computer opnieuw op nadat u de aansluitingen hebt gecontroleerd. Zet de HP All-in-One uit en weer aan. Als de HP All-in-One offline is, schakelt u de HP All-in-One uit en weer in. Start een afdruktaak. Verwijder indien nodig de software die u bij de HP All-in-One hebt geïnstalleerd, en installeer deze vervolgens opnieuw. Raadpleeg de Installatiehandleiding bij de HP All-in-One voor meer informatie over het instellen van de HP All-in-One en het aansluiten ervan op de computer. Papierstoringen verhelpen Raadpleeg de online help voor meer informatie over het oplossingen van papierstoringen. Problemen met printcartridges oplossen Als zich problemen voordoen bij het afdrukken, wordt dit mogelijk veroorzaakt door een probleem met een van de printcartridges. Nederlands Problemen met printcartridges oplossen

1. Verwijder de zwarte printcartridge uit de uitsparing rechts. Raak de inktsproeiers en de

koperkleurige contactpunten niet aan. Controleer de koperkleurige contactpunten en inktsproeiers op eventuele beschadigingen. Controleer of de plastic tape is verwijderd. Als deze nog steeds de inktsproeiers afdekt, kunt u de plastic tape voorzichtig verwijderen door aan het roze lipje te trekken.

2. Plaats de printcartridge terug door deze naar voren te schuiven in de sleuf. Duw de printcartridge

naar voren totdat deze vastklikt in de houder. Papierstoringen verhelpen

Herhaal stap 1 en 2 voor de driekleurencartridge aan de linkerzijde. Als het probleem niet opgelost raakt, moet u een zelftestrapport afdrukken of de printcartridges schoonmaken. Zie de online help voor meer informatie. Meer informatie zoeken Er is een scala aan bronnen beschikbaar, zowel gedrukt als online, waarin u informatie kunt vinden over het instellen en gebruiken van de HP All-in-One. Installatiegids In de installatiehandleiding vindt u instructies voor de ingebruikname van de HP All-in-One en het installeren van de software. Zorg dat u de stappen uit de installatiehandleiding in de juiste volgorde uitvoert. Als u problemen ondervindt tijdens de installatie, raadpleegt u het gedeelte Problemen oplossen achter in de installatiehandleiding of het gedeelte "Problemen oplossen en ondersteuning" op pagina 58 in deze handleiding. Help op het scherm In de Help op het scherm vindt u uitgebreide instructies voor functies van de HP All-in-One die niet worden beschreven in deze handleiding, waaronder functies die alleen beschikbaar zijn met de HP All-in-One-software. De Help bij HP Photosmart-software openen op een computer met Windows

1. Klik in het HP Solution Center op het tabblad van uw HP All-in-One.

2. Klik in het gedeelte Apparaatondersteuning op Handleiding op het scherm of Problemen

oplossen. Website van HP Als u toegang hebt tot internet, kunt u hulp en ondersteuning krijgen via de HP-website op www.hp.com/support. Op deze website kunt u terecht voor technische ondersteuning, stuurprogramma's en informatie over het bestellen van benodigdheden. Gebruik van de inkt De inkt in de cartridges wordt bij het afdrukproces op verschillende manieren verwerkt. Dit geldt ook voor het initialisatieproces, waarbij het apparaat voor het afdrukken wordt voorbereid en voor het onderhoud van de printkop, waarbij de inktsproeiers schoon worden gehouden, zodat de inkt goed kan stromen. Bovendien blijft na gebruik inkt in de cartridge achter. Zie www.hp.com/go/inkusage. HP-ondersteuning U kunt HP-ondersteuning per telefoon en online bereiken. De ondersteuningsopties en de beschikbaarheid variëren per product, land/regio en taal. Telefonische ondersteuning van HP Nederlands Zie de binnenzijde van de voorpagina van deze handleiding voor een lijst met telefoonnummers voor ondersteuning. De ondersteuningsopties en beschikbaarheid variëren per product, land/regio en taal.

HP Deskjet F2100 All-in-One series Periode van telefonische ondersteuning Gedurende één jaar kunt u gratis een beroep doen op telefonische ondersteuning in Asia Pacific en Latijns-Amerika (met inbegrip van Mexico). Ga naar www.hp.com/support voor informatie over de lengte van de periode van gratis telefonische ondersteuning in Noord-Amerika, Oost-Europa, het Midden-Oosten en Afrika. De standaardtelefoonkosten zijn van toepassing. Na de periode van telefonische ondersteuning Na afloop van de periode waarin u een beroep kunt doen op telefonische ondersteuning, kunt u tegen vergoeding voor hulp terecht bij HP. Neem contact op met uw HP-leverancier of bel het telefoonnummer voor ondersteuning in uw land/ regio voor meer informatie over de beschikbare ondersteuningsopties. Alvorens contact op te nemen met HP-ondersteuning

Controleer het volgende: a. Wordt de HP All-in-One van stroom voorzien en is deze ingeschakeld? b. Zijn de voorgeschreven printcartridges op de juiste wijze geïnstalleerd? c. Is het aanbevolen papier op de juiste wijze in de invoerlade geladen? Stel de HP All-in-One opnieuw in: a. Schakel de HP All-in-One uit door op de knop Aan/uit te drukken. b. Maak het netsnoer aan de achterkant van de HP All-in-One los. c. Sluit het netsnoer weer aan op de HP All-in-One. d. Schakel de HP All-in-One in door op de knop Aan/uit te drukken. Zorg ervoor dat u de volgende informatie bij de hand hebt: a. de specifieke naam van de HP All-in-One, zoals deze op het bedieningspaneel wordt vermeld. b. Druk een zelftestrapport af. (Zie de Gebruikershandleiding voor meer informatie.) c. Zorg dat u het probleem gedetailleerd kunt beschrijven. d. Houd uw serienummer en service-ID bij de hand. U vindt deze in het zelftestrapport. e. Zorg ervoor dat u in de buurt van de HP All-in-One bent wanneer u HP-ondersteuning belt. Nederlands

Technische informatie Dit hoofdstuk bevat de technische specificaties en internationale overheidsvoorschriften voor de HP All-in-One. Systeemvereisten Systeemvereisten met betrekking tot de software vindt u in het Leesmij-bestand. Papierspecificaties

Capaciteit invoerlade: aantal vellen gewoon papier: maximaal 100 vellen (20 g/m2) Capaciteit uitvoerlade: aantal vellen gewoon papier: maximaal 50 vellen (20 g/m2) Opmerking Zie de printersoftware voor een volledige lijst van de ondersteunde afdrukmaterialen en hun afmetingen. Zie de online help voor een complete lijst met juridische mededelingen. Afmetingen en gewicht

Stroomverbruik: 20 watt bij gemiddelde afdrukken Invoervoltage: 100 tot 240 V wisselstroom ~ 1 A 50 - 60 Hz Uitvoervoltage: 32 V gelijkstroom ===375 mA, 16 V===500 mA Voedingseenheid: 0957-2231, 100 tot 240 V wisselstroom ~ 1 A 50 - 60 Hz Opmerking Gebruik het product alleen met de netadapter die door HP is geleverd. Omgevingsspecificaties

Aanbevolen temperatuurbereik bij werkend apparaat: 15 º tot 30 º C Toegestaan temperatuurbereik bij werkend apparaat: 10 º tot 35 ºC Luchtvochtigheid: 15% tot 80% RH zonder condensvorming Temperatuurbereik bij niet-werkend apparaat (opslag): –20 º tot 50 ºC (–4 º tot 122 ºF) In sterke elektromagnetische velden kan de uitvoer van de HP All-in-One enigszins worden verstoord HP raadt aan een USB-kabel te gebruiken met een lengte van maximaal 3 meter om de invloed van eventuele hoge elektromagnetische velden te minimaliseren Overheidsvoorschriften De HP All-in-One voldoet aan de productvereisten die voortkomen uit de overheidsvoorschriften van uw land/regio. Zie de online Help voor een volledig overzicht van de voorschriften. Voorgeschreven identificatienummer van het model Nederlands Om het product te kunnen identificeren, is aan het product een voorgeschreven modelnummer toegewezen. Het voorgeschreven modelnummer voor uw product is VCVRA-0706. Verwar dit nummer niet met de marketingnaam (zoals HP Deskjet F2100 All-in-One series) of met productnummers (zoals CB595A).

Hoofdstuk 3 Nederlands
