AVO210 - Multimeter Megger - Gratis gebruiksaanwijzing en handleiding

Producttype	Digitale multimeter
Merk	Megger
Model	AVO210
Afmetingen (L x B x H)	74 mm x 156 mm x 44 mm
Gewicht	320 g (inclusief batterijen)
Voeding	2 batterijen 1,5 V (type AAA/LR03)
Batterijduur	250 uur (alkaline)
Display	LCD 2000 counts, verlicht
Belangrijkste functies	Meting van AC/DC-spanning, AC/DC-stroom, weerstand, capaciteit, frequentie, diodetest, doorgangstest, contactloze spanningsdetectie (NCV)
AC/DC-spanningbereiken	200 mV tot 750 VAC / 1000 VDC
AC/DC-stroombereiken	2 A tot 10 A
Weerstandsbereiken	200 Ω tot 20 MΩ
Capaciteitsbereiken	2 nF tot 2 mF
Frequentiebereiken	2 kHz tot 20 MHz
Veiligheid	CAT III 600 V / CAT II 1000 V (V/Ω), CAT III 500 V (A)
Beschermingsgraad	Dubbele isolatie, vervuilingsgraad 2
Vervangende zekering	10 A / 500 V, snel
Onderhoud en reiniging	Reinigen met een droge doek en mild reinigingsmiddel; geen schurende oplosmiddelen gebruiken
Garantie	1 jaar tegen materiaal- en productiefouten
Conformiteit	EN61010-1, UL61010-1, IEC61010-1, EU-richtlijnen 2014/30, 2014/35, 2014/53

Veelgestelde vragen - AVO210 Megger

Hoe meet ik een gelijkspanning met de Megger AVO210?

Draai de draaischakelaar naar de stand V met het DC-symbool. Sluit de rode meetsnoer aan op de V/Ω-aansluiting en de zwarte meetsnoer op de COM-aansluiting. Plaats de testpennen op de meetpunten. Lees de waarde op het scherm af. Overschrijd 1000 VDC niet.

Hoe gebruik ik de contactloze spanningsdetectiefunctie (NCV)?

Druk op de NCV-knop bovenaan het apparaat. Breng het bovenste deel van de multimeter dicht bij een geleider. Als een spanning van 50 tot 600 V (50-500 Hz) wordt gedetecteerd, klinkt een continue toon en gaat het rode lampje branden.

Wat is de procedure voor het vervangen van de zekering van de AVO210?

Koppel de meetsnoeren los en schakel het apparaat uit. Open het zekeringcompartiment (gemarkeerd op het apparaat). Vervang de beschadigde zekering door een identieke zekering: 10 A, 500 V, snel. Sluit het compartiment.

Hoe test ik de doorgang van een circuit?

Draai de schakelaar naar de stand voor doorgangstest (diode- of geluidsgolfsymbool). Sluit de meetsnoeren aan op V/Ω en COM. Plaats de pennen op beide uiteinden van het circuit. Als de weerstand lager is dan ongeveer 30 Ω, klinkt er een pieptoon.

Wat moet ik doen als het scherm 'OL' weergeeft?

De weergave 'OL' (Over Limit) betekent dat de meting het geselecteerde bereik overschrijdt. Ga naar een hoger bereik of controleer of u een geschikte waarde meet. Zorg er ook voor dat de snoeren correct zijn aangesloten.

Hoe kan ik de status van de batterijen controleren?

Wanneer de spanning van de batterijen te laag wordt, verschijnt het pictogram voor een lege batterij op het scherm. Vervang onmiddellijk beide AAA-batterijen door nieuwe om onjuiste metingen te voorkomen.

Wat is de functie van automatische uitschakeling (APO)?

Het apparaat schakelt automatisch uit na ongeveer 10 minuten inactiviteit om batterijen te sparen. Om het opnieuw in te schakelen, draait u de schakelaar naar OFF en vervolgens naar de gewenste functie.

Hoe meet ik een stroomsterkte van meer dan 2 A?

Sluit de rode meetsnoer aan op de 10A-aansluiting (hoge stroom). Selecteer het stroombereik A. Houd u aan de testduur: meet bij 10 A niet langer dan 1 minuut en laat daarna 10 minuten afkoelen. Raadpleeg de tabel met inschakelduur in de handleiding.

Kan ik deze multimeter gebruiken op CAT IV-circuits?

Nee, de Megger AVO210 is ontworpen voor de categorieën CAT III (600 V) en CAT II (1000 V). Het is niet geschikt voor CAT IV-metingen.

Hoe reinig ik de Megger AVO210?

Gebruik een droge doek en een mild reinigingsmiddel. Gebruik nooit schurende producten, oplosmiddelen of vloeistoffen die in het apparaat kunnen dringen. Reinig de interne contacten niet.

GEBRUIKSAANWIJZING AVO210 Megger

Gebruikershandleiding

SAFETY INFORMATION

Gebruikershandleiding

VEILIGHEIDSINFORMATIE

Zorg dat u de bedieningsinstructies begrijpt en deze zorgvuldig opvolgt.

Waarschuwing

• Gebruik de meetsnoeren of de multimeter nicht wanner deze beschadigd zijn
  Gebruik de multimeter nicht als het instrument Niet goed werkst

Stel dit product nicht bloot aan regen of vocht om het risico op branden elektrische schokken te verminderen.

Houd uw vingers anschter de vingerbeschemmers als u de meetsnoeren of -pennen gebruikt.
- Verwijder de meetsnoeren van de meter voór het openen van het batterijdeksel of meterbehuizing.
- Gebruik de meter alleen zoals dit in deze handleiding worden voorgeschreten, sondern de meter anders möglichk nicht meer de voorziene bescherming;biedt.
Gebruik altijd de juiste klemmen, schakelaarstand en meetbereik.

Voer nooit een spanningsmeting uit als de meetsnoer aangesloten is in de stroom ingang A.
■ Controller de werkung door het meten van een gegeven spanning. Laat de meter controleren als u twijfelt.
Gebruik Niet meer dan de nominale spanning, zoals aangegeven op de meter,:tussen de klemmen of tussen een klem en de aarding
Voer geen stroommeting uit wanneer de open spanning hoger is dan de beveiligde zekeringswaarde.
Vermoedelijk open circuitspanning kan worden gecontrolererd met de spanningsfunctie.
Vervang alleen de defecte zekering met de juiste waarde zoals aangegeven in deze handleiding.
Wees voorzichtig met spanningen boven 30V ac rms, 42V ac piek of 60V dc. Deze spanningen können elektrische schokken veroorzaken.

• Ter voorkoming van verkeerde uitlezingen die kuren leiden tot elektrische schokken en letsel, dient u de batterij te verrangen zodia de lage batterij-indicator verschijnt
  ■ Koppel de circuitvoeding los en ontlaad alle hoogspanningscondensatoren voor het testen van waarstand, continuiteit, diodes, of capacititeit.
  Gebruik de meter nicht damit bij explosieve gassen of dampen.

! Let op

■ Koppel de meetsnoeren los van de meetpunten vór het wijzigen van de positie van de functie-draaischakelaar.
Sluit nooit een spanningsbron aan met de functie-draaischakelaar in de stand ，，A，-1.
Stel de meter nicht bloot aan extreme temperaturen of hoge vochtigheid.

Stel de meter nooit in functie A in voor het meten van de spanning van een voedingscircuit in apparatuur die kan leiden tot beschadiging van de meter en de apparatuur die worden getest.

Op de meter en de instructiekaart vermelde symbolen

Risico van elektrische schok
! Raadpleeg de gebruikershandleiding
--- Gelijkspanning
Apparaat is dubbel geisoleerd

Batterij

Wisselspanning
C ∈ Apparaat voldoet aan de huidige EU-richtlijnen

Onderhoud

Probeer deze meter nicht te repareren. Hij bevat geen door de gebruiker te onderhonden onderdelen. Laat reparations of onderhoud uitsluitend uitvoeren dooreen geauthoriseerd service centrum.

Reinigen

Neem de behuizing regelmatig af met een droge doek en gebruik geen agressieve reinigingsmiddelen. Gebruik geen schuurmiddelen of oplosmiddelen.

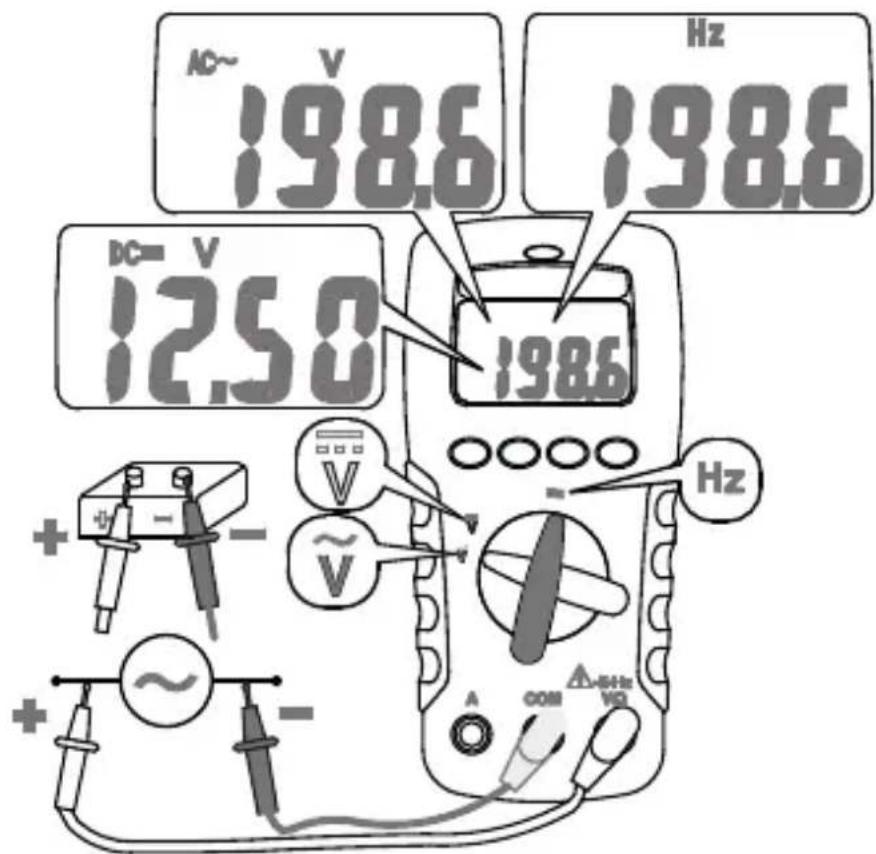

AC/DC-spanning en -frequentie

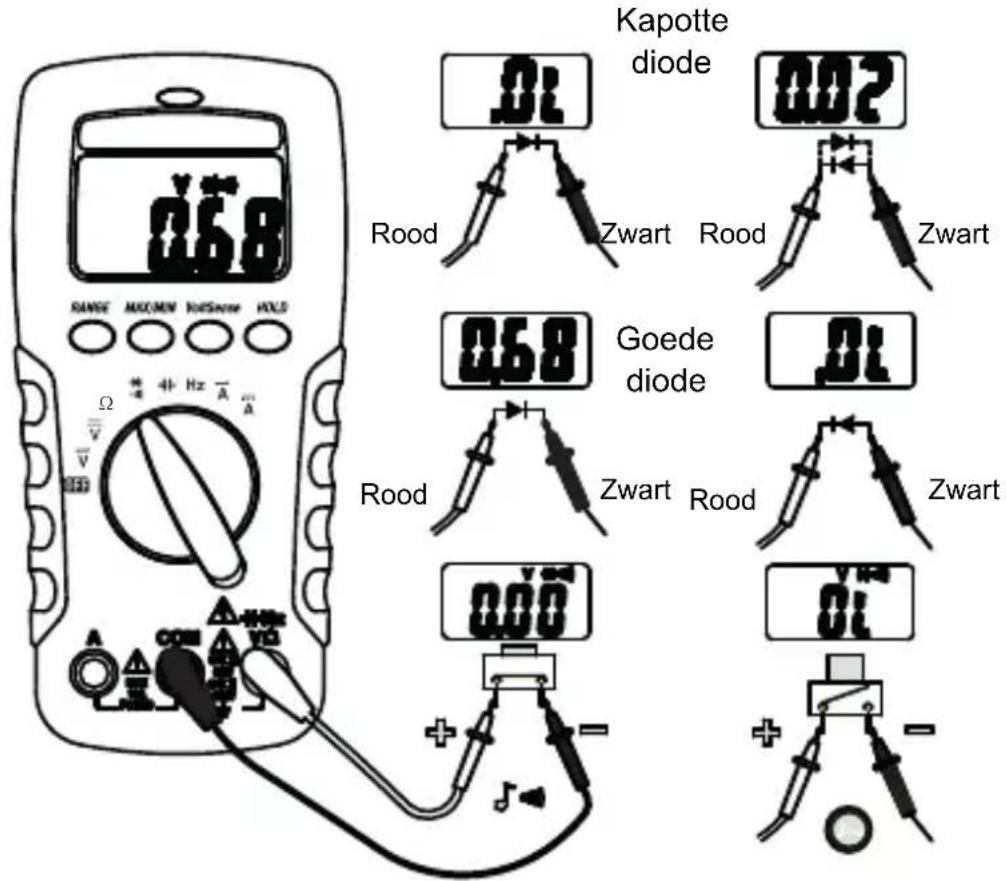

Continuiteit en diode

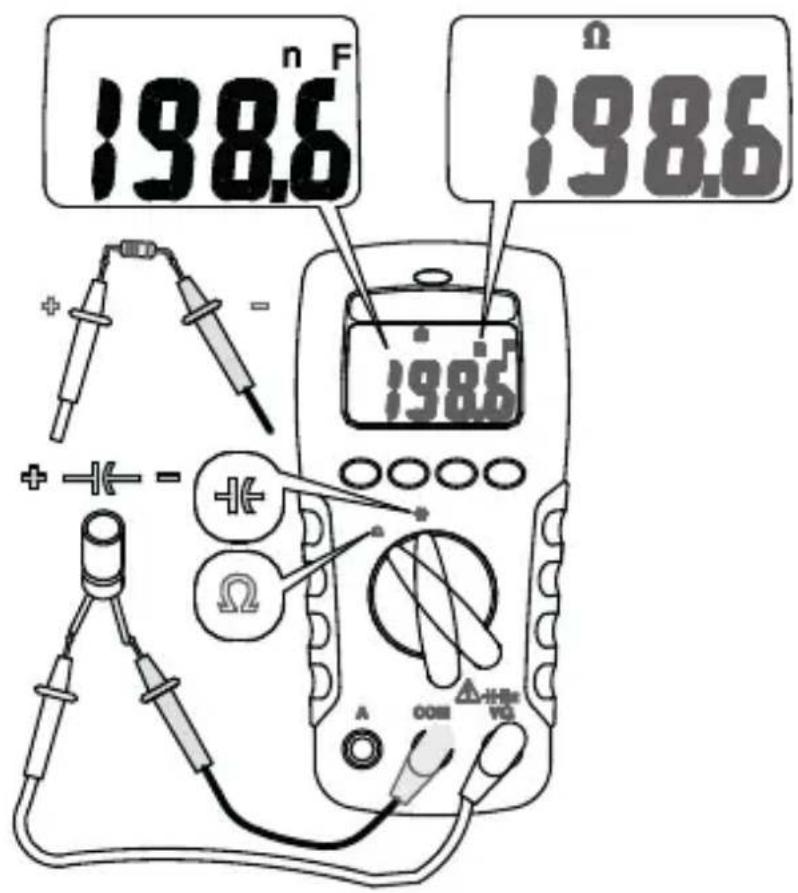

Weerstand en capaciteit

Opmerking - Om de meetnauwkeurigheid van geringe waards van de condensator te verbeteren, bepaal de nulwaarde van de meetsnoeren wanner deze nicht kortgesloten+zijn. Vervolgens trekt u de nulwaarde die de meter aangeeft van de geseten waar de af.

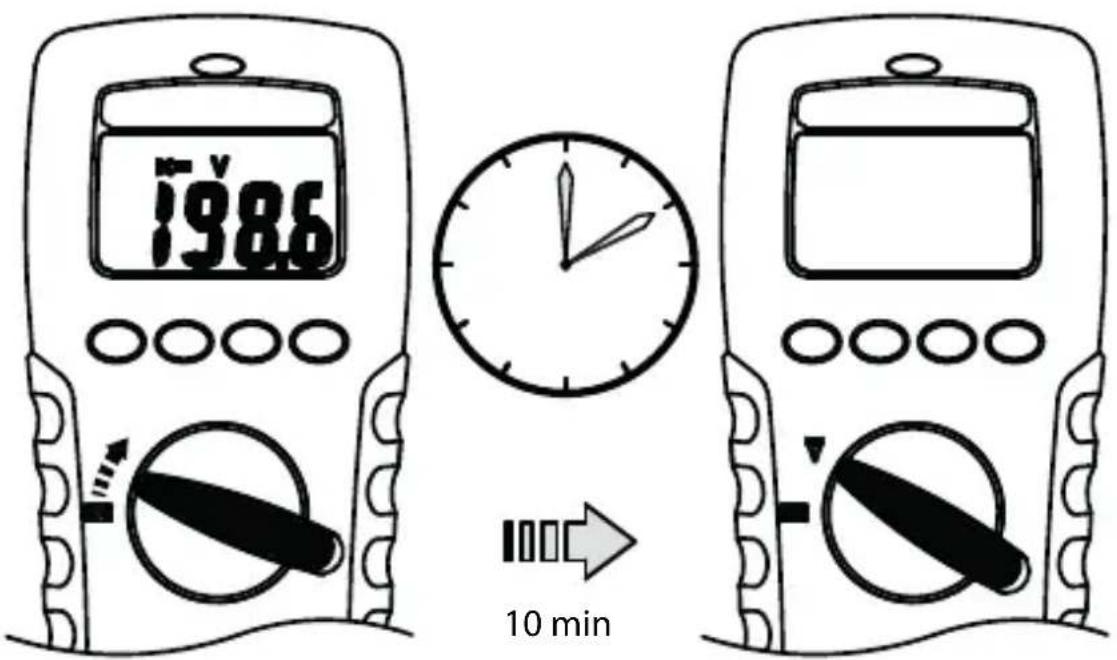

Automatisch uitschakelen (Batterijbesparing)

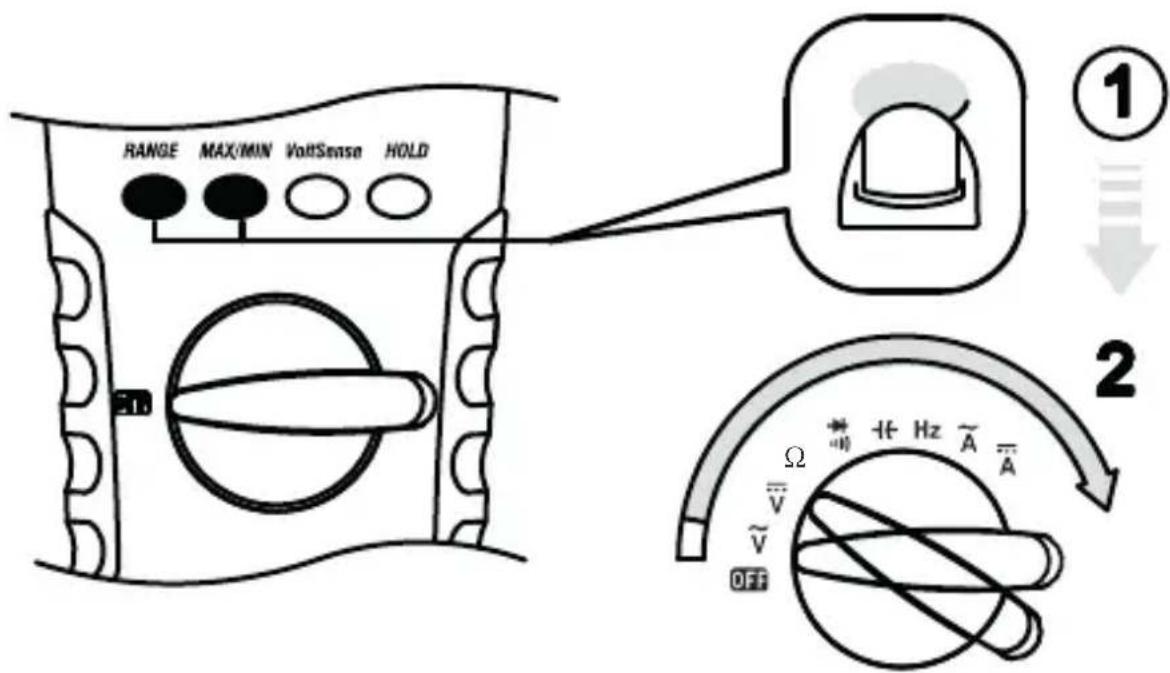

Automatisch uitschakelen deactiveren

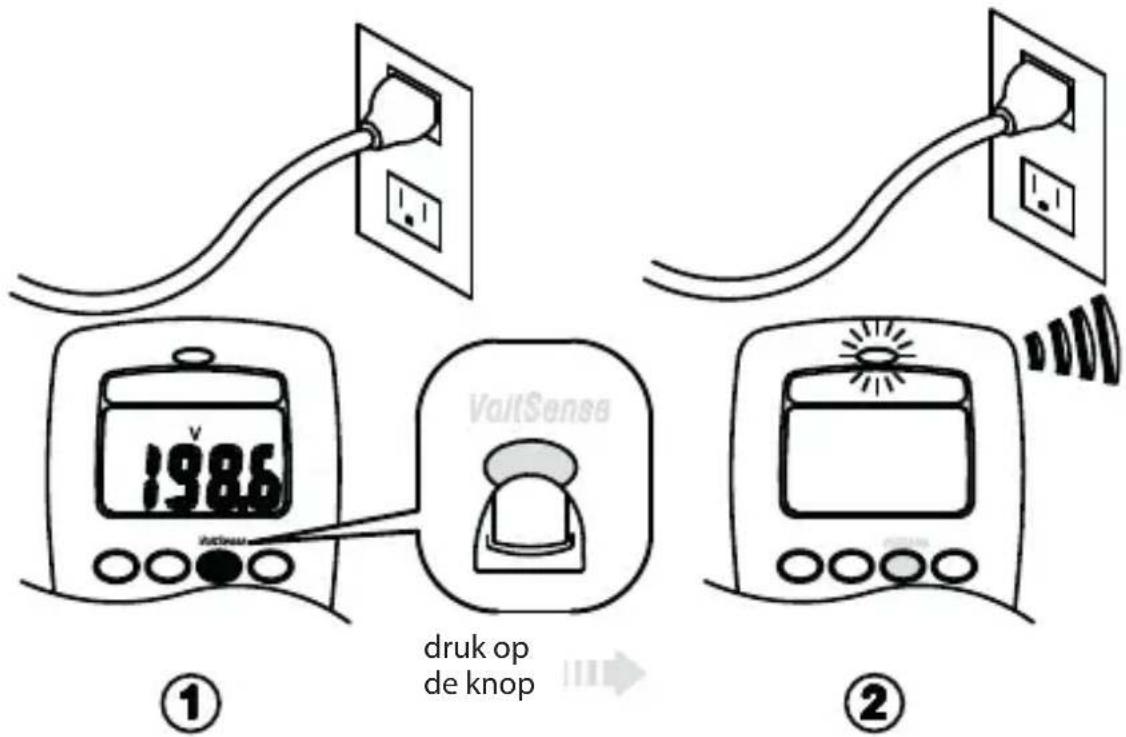

Signaal contactloze spanning (Volt Sense)

1. De Volt sense-schakelaar worden geactiveerd op elke functie en bij de status OFF.
2. Meetsnoeren können nicht worden gebrukt voor de Volt sense-meting.
3. Druk op de knop Volt sense. De digitis verdwijnen, er klinkt een toon en de rode LED Licht op om te controlleren of het instrument in werkig is. Houd de knop Volt sense ingedrukt om de aanwezigheid van spanning te detectoren zonder de meetsnoeren te gebruiken.
4. Als er een spanning:tussen 50V en 600V (50 tot 500Hz ) is waargenomen bovenaan de meter, klinkt er een ononderbroken geluidssignaal en de rode LED bovenaan de meter brandt.

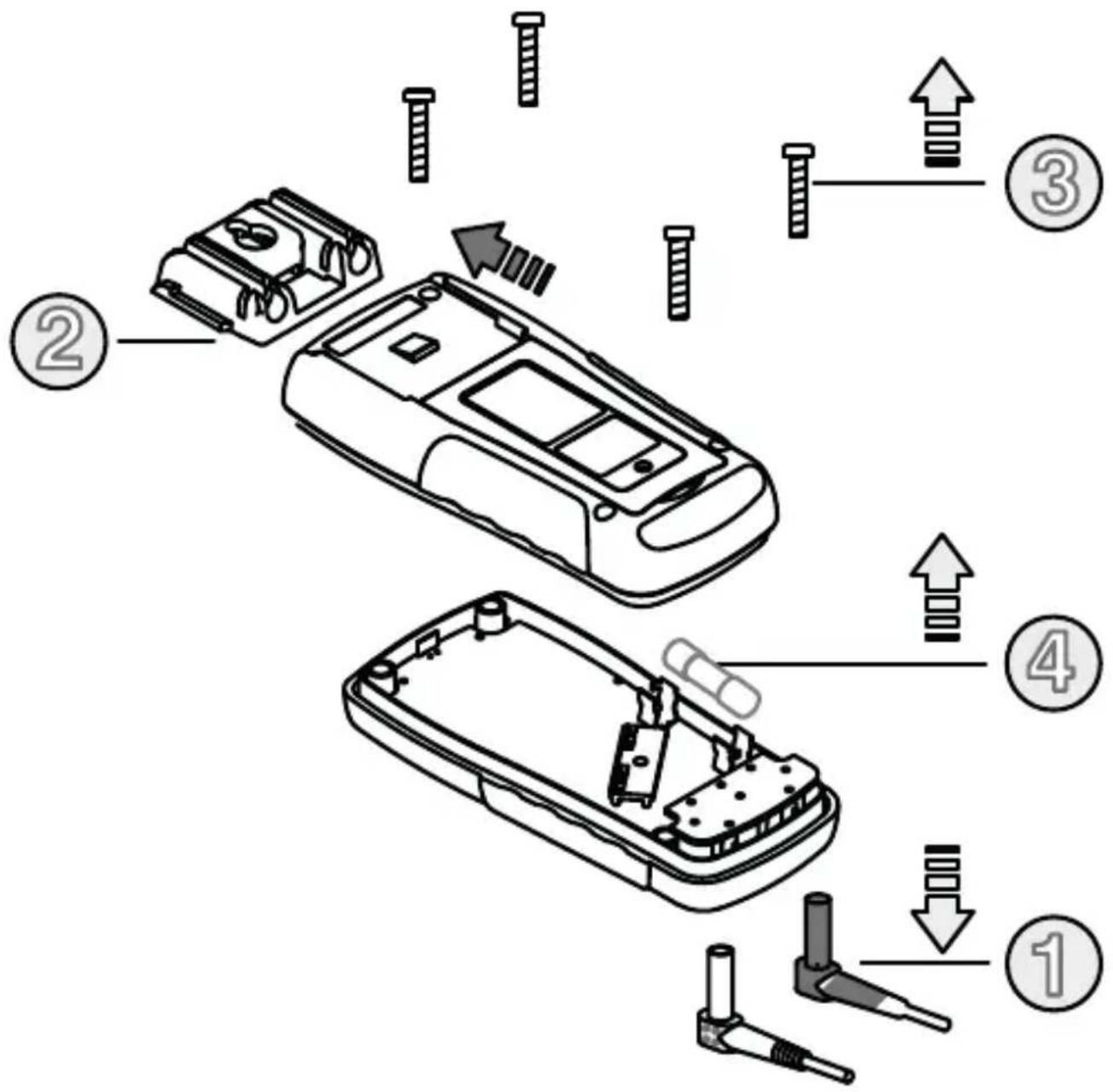

Zekering verrangen

Raadpleeg het volgende schema om een zekering te verrangen.

Gebruik alleen een zekering met de juiste stroomsterkte, smeltveiligheid, spanning en snelheid van onderbreking.

Zekeringswaarde: 10A, 500V

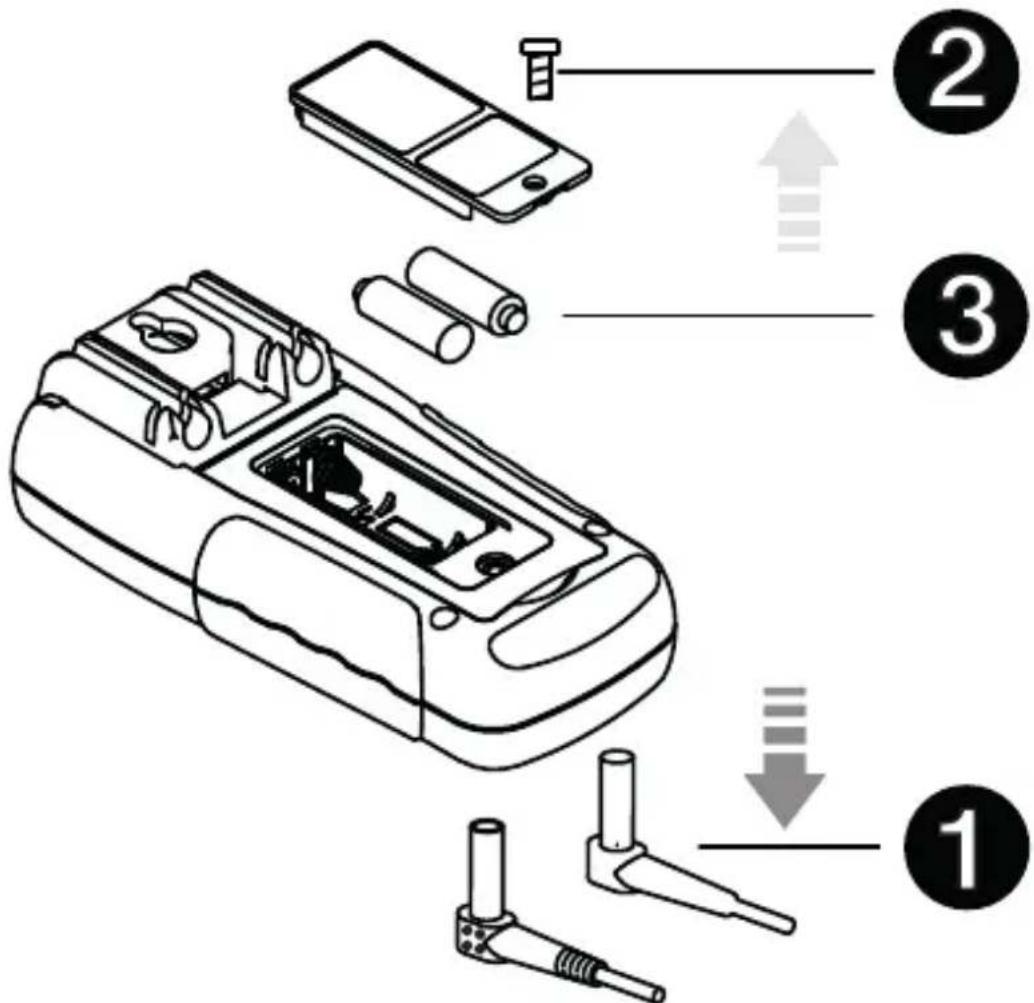

Batterijvervanging

Raadpleeg het volgende schema om de batterijen te verrangen:

Vervang de batterijen direct wanner de indicator lege batterij verschijnt, om verkeerde uitlezing te voorkomen.

Batterijen 1,5V x 2

Specifications

Algemene specificities

Weergaveschem : 2000 counts.

Polariteitsaanduiding: Automatische, positieve implicatie, negatieve individie.

Waardeoverschrijdingsaanduiding: "OL" of "-OL".

Batterijlevensduur : Alkaline 250 uur

Indicatie lege batterij :XXXXXXXX wordt weergegeven wanner de batterijspanning onder de bedrijfsspanning daalt.

Automatisch uitschakelen: Ongeveer 10 minutes.

Omgevingsluchtvochtigheid: Niet-condenserend ≤ 10^ , 11^ 30^ ( ≤ 80% R.H) 31^ 40^ ( ≤ 75% R.H), 41^ 50^ ( ≤ 45% R.H)

Opslagtemperatuur: -20 °C tot 60 °C, 0 tot 80% R.V. wonneer de batterij uit de meter is verwijderd.

Temperatuurcoefficien: 0,15 × (Spec.nauwk.) / ^ C, < 18^ C of > 28^ C

Meting: Test 2 maal per seconde nominaal.

Hoogte: 2000m

Veiligheid : Voldoet aan EN61010-1, UL61010-1, IEC 61010-1,

V/Ω: CATIII 600 V, CATII 1000 V.

A: CATIII 500 V

Vervuilingsgraad : 2

Voeding: 1,5 V x 2 IEC LR03, AM4 of AAA-formaat

Afmetingen (B× H× D) ： 74~mm× 156~mm× 44~mm

Gewicht : (320 g) inclusief batterij.

Accessoires : Batterij (geinstalleerd), meetsnoeren en gebruikershandleiding

Elektrische specificaties

Nauwkeurigheid is ± (% van de aflezing + het aantal digits) bij 23^± 5^ < 80% RV.

DC/AC-stroom

Bereik Nauwkeurigheid AC:
200,0 mV * Niet-gespecificeerd
2000 V * ± (1,5% + 5 digits) 50 Hz ~ 300 Hz
20,00 V ~ 200,0 V *	± (1,5% + 5 digits) 50 Hz ~ 500 Hz *
750 V AC / 1000 V DC

Nauwkeurigheid DC: ±(0,5% + 2 digits)

VAC: CMRR > 60 dB bij DC, 50 Hz / 60 Hz

VDC:

CMRR >100 dB bij DC, 50Hz / 60Hz

NMRR > 50 dB bij DC, 50Hz / 60Hz

Type AC-conversie:

Gemiddelde rms sensorindicatie.

AC-conversies zijn AC-gekoppeld, geven de werkelijkke effectieve waarde (true-RMS) en zich gekalibreerd op de sinus golfingang. * De minimale LCD-lezing bedraagt 1400 meetpunten in de modus Auto-bereik.

Crest Factor: C.F. = Piek / Rms
+ 1,5% aanvullende fout voor C.F. van 1,4 tot 3
+ 3% aanvullende fout voor C.F. van 3 tot 4

DC/AC-stroom

Bereik Nauwkeurigheid DC:	Nauwkeurigheid AC:	Spanningsval
2,000 A	±(1,0% + 3 digits)	±(1,5% + 5 digits) 50 Hz ~ 500 Hz *	2 V max
10,00 A **

Overbelastingsbeveiliging : A-ingang: 10 A (500 V) snelle zekering

• Type AC-conversie: Conversietype en extra specificaties zichn identiek aan DC/AC-spanning.
  ** Verhoudingstabel Ampère-metingen

Ampère Meettijd Rusttijd
10 A 1 min 10	min
9 A 2 min 10	min
8 A 3 min 10	min
7 A 4 min 10	min
6 A 5 min 10	min
5 A Onafgebrozen N.v.t.

Weerstand

Bereik Nauwkeurigheid	Spanningsval
200,0 ~ 200,0 KΩ	±(0,7% + 3 digits)	2 V max
**
2,000 MΩ	* ±(1,0% + 3 digits)
20,00 MΩ	* ±(1,5% + 3 digits)

Open circuitspanning: ca. -1,3 V

• <100 opvolgende digits.
• • De minimale LCD-lezing bedraagt 1400 meetpunten in de modus Auto-bereik.

Controle diode en continuiteit

Bereik Resolutie Nauwkeurigheid
*10 mV ±(1,5% + 5 digits)*

*Voor 0,4 V ~ 0,8 V

Max.testroom:1,5mA

Max. open circuitspanning: 2V

^* < 10 opvolgende digits.

CAT IV Meetcategorie IV: Apparatuur aangesloten:tussen de oorsprong van de laagspanningsnetvoeding en de verbruiker.

CAT III Meetcategorie III: Apparatuur aangesloten:tussen de verbruiker en de stopcontacten.

CAT II Meetcategorie II: Apparatuur aangesloten:tussen de stopcontacten en de apparatuur van de gebruiker.

AEEA-richtlijn

Het symbol van een doorgekruiste kliko op het apparaat en op de batterijen is een herinnering dat deze aan het einde van hun levensduur nicht bij het huishoudelijk afval mogen worden gedaan.

Megger is geregisteerd als producent van elektrische en elektronische apparatuur. Het VK-registrynummer is: WEE/DJ2235XR.

Gebruikers van Megger-producten in het VK hunnen aan het einde van de levensduur van de producten de afvoer ervan regelen door contact op te nemen met B2B Compliance op www.b2bcompliance.org.uk of per telefoo np 01691 676124.

Gebruikers van Megger-producten in andere delen van de EU dieren contact op te nemen met hun lokale Megger-vestiging of distributeur.

Afvoeren van batterijen

De batterijen in dit product zijn onder de richtlij voor batterijen geclassified erd als draagbare batterijen. Neem contact op met Megger Ltd voor instructies over het veilig afvoeren van deze batterijen.

Neem voor het afvoeren van batterijen in andere delen van de EU contact op met uw lokale distributeur.

Megger is geregisteerd als producent van batterijen.

Het VK-registrynummer is BPRN01235.

Ga voor meer informatieaar www.megger.com

Beperkte garantie

De fabrikant garandeert de oorspronkelijke koper gedurende 1aar vanaf de datum van aankoop dat deze meter vrij is van materiaal- en productiefouten. Tijdens deze garantieperiode zal de fabrikant, maar eigien keuze, het defecte apparaat verrangen of repareren, na controle van het defect of de storing.

Deze garantie is nicht van toepassing op zekeringen, wegwerpbatterijen of schadeten gevolge van misbruik, verwaarlozing, een ongeluk, ongeoorloofde reparatie, wijziging, verontreiniging of abnormale omstandigheden tijdens het bedieren of hanteren van het instrument.

Alle implicitete garanties die voortkomen uit de verkoop van dit product, met inbegrip van maar nicht beperkt tot implicitete garanties van verhandelhaarheid en geschiktheid voor een bepaald doel,+zijn beperkt tot de bovengenoemde. De fabrikant is Niet aansprakelijk voor verlies van de gebruiksgeschiktheid van het instrument of andere incidentele schade of gevolgschade, kosten of economisch verlies, of voor enige claims of aanspraken met betrekking tot dergelijk schade, kosten of economisch verlies. De wetgeving verschilt per staat en land. Daarom gelden de bovenstaande beperkingen en/of uitsluitingen möglichn nicht voor u.

Conformiteitsverklaring

Hierbij verklaart Megger Instruments Limited dat de radioapparatuur die is geproducedoor door Megger Instruments Limited en die wordt beschreiben in deze handleiding voldoet aan Richtlijn 2014/53/EU. Andere apparatuur die door Megger Instruments Limited is geproducedoor en die is beschreiben in deze handleiding voldoet aan de Richtlijnen 2014/30/EU en 2014/35/EU, voor zover deze van toepassing+zijn.

De volledige tekst van de EU-conformiteitsverklaringen van Megger Instruments is beschikbaar op het volgende internetadres: megger.com/eu-dofc
