| Producttype | Bewakingscamera voor binnen en buiten |
| Merk | Technaxx |
| Model | Mini Nature Wild Cam TX117 |
| Beeldsensor | 1/4" CMOS 2MP |
| Maximale videoresolutie | Full HD 1080p (1920x1080) |
| Maximale fotoresolutie | 12 MP (geïnterpoleerd) |
| Scherm | 1,9" TFT LCD (384x160 pixels) |
| Lens | f=3,62 mm, F/NO2.2, beeldhoek 62° |
| Bereik infrarood-LED's | ~18 meter |
| Bereik PIR-sensor | ~15 meter |
| Triggersnelheid | 0,6 seconden |
| Triggerinterval | 5 seconden tot 60 minuten (instelbaar) |
| Video-opnameduur | 3 seconden tot 10 minuten (instelbaar) |
| Bestandsformaten | JPEG (foto), AVI (video) |
| Voeding | 4 AA-batterijen 1,5V (meegeleverd) of netadapter 6V (niet meegeleverd) |
| Opslag | MicroSD-kaart tot 32 GB (klasse 10 aanbevolen, niet meegeleverd) |
| Beschermingsgraad | IP56 (stof- en spatwaterdicht) |
| Gewicht | 141 g (zonder batterijen) |
| Afmetingen (L x B x H) | 87 x 44 x 107 mm |
| Speciale functies | Nachtmodus, time-lapse, wachtwoordbeveiliging, audio-opname, fotoserie, timer, etc. |
| Garantie | 2 jaar |
| Inhoud van de verpakking | Camera, Mini USB-kabel, montageband, 4 AA-batterijen, gebruikershandleiding |
Veelgestelde vragen - Mini Nature Wild Cam TX117 TECHNAXX
Gebruikersvragen over Mini Nature Wild Cam TX117 TECHNAXX
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Camera in PDF-formaat gratis! Vind uw handleiding Mini Nature Wild Cam TX117 - TECHNAXX en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. Mini Nature Wild Cam TX117 van het merk TECHNAXX.
GEBRUIKSAANWIJZING Mini Nature Wild Cam TX117 TECHNAXX

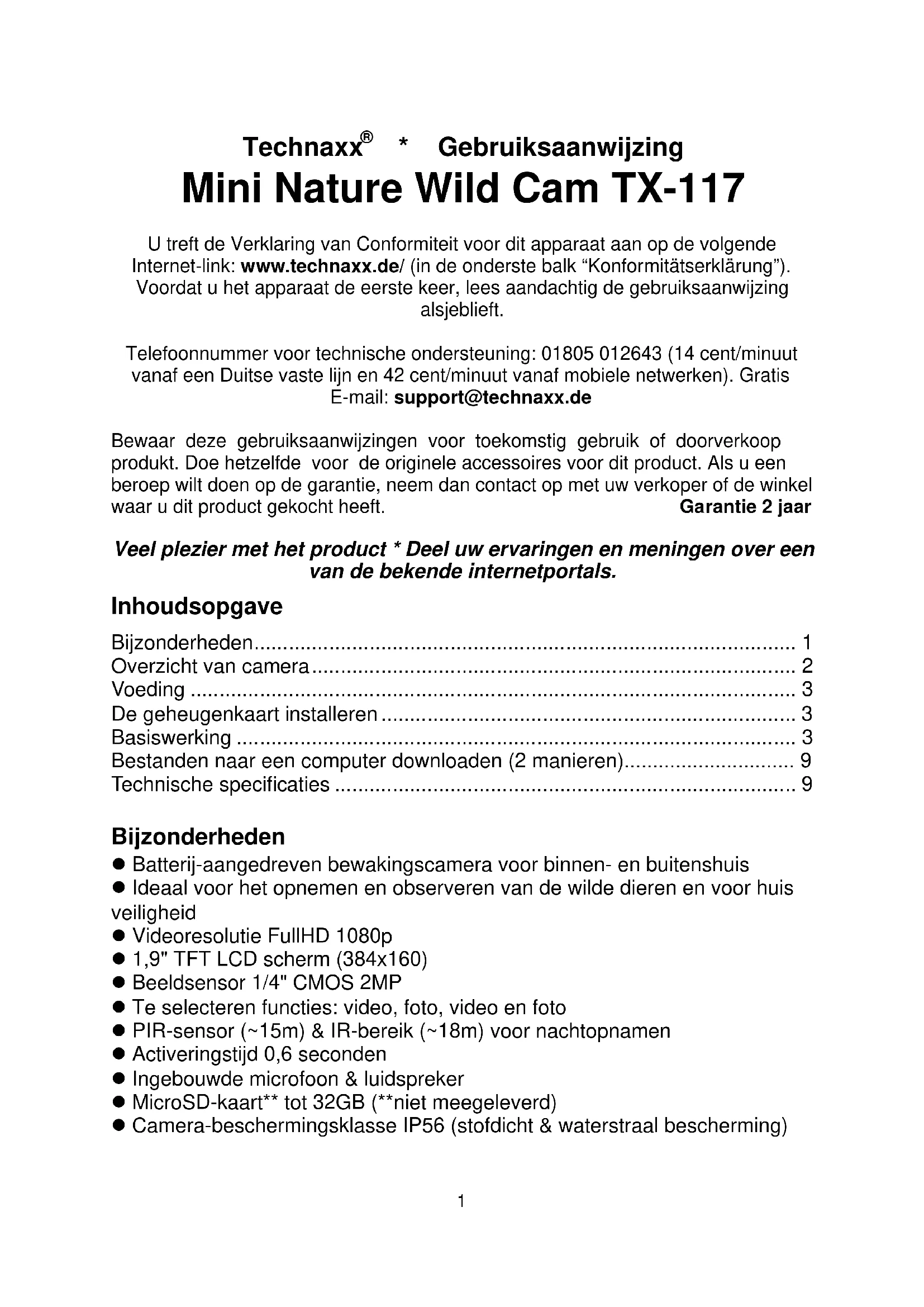

Technaxx\* Gebruiksaanwijzing
Mini Nature Wild Cam TX-117
U treft de Verklaring van Conformiteit voor dit apparaat aan op de volgende Internet-link: www.technaxx.de/ (in de onderste balk "Konformitätserklarung"). Voordat u het apparaat de eerste keer, lees aandachtig de gebruiksaanwijzing alsjeblieft.
Telefoonnummer voor technische ondersteuning: 01805 012643 (14 cent/minuut vanaf een Duitse vaste lijn en 42 cent/minuut vanaf mobiele netwerken). Gratis E-mail: support@technaxx.de
Bewaar deze gebruiksaanwijzingen voor toekomstig gebruik of doorverkoop produit. Doe hetzelfde voor de originele accessoires voor dit product. Als u een beroep wilt doen op de garantie, neem dan contact op met uw verkoper of de winkel waar u dit product gekocht heeft. Garantie 2aar
Veel plezier met het product * Deel uw ervaringen en(APeningen over een van de bekende internetportals.
Inhoudsopgave
Bijzonderheden 1
Overzicht van camera 2
Voeding 3
De geheugenkaart installeren 3
Basiswerking 3
Bestanden aan een computer downloaden (2 manieren) 9
Technische specificaties 9
Bijzonderheden
- Batterij-aangedreten bewakingscamera voor binnen- en buitenshuis
- Ideaal voor het opnemen en observeren van de wilde dieren en vooruisveiligheid
Videoresolutie FullHD 1080p - 1,9" TFT LCD scherm (384x160)
- Beeldsensor 1/4" CMOS 2MP
- Te selecteren functies: video, Foto, video en Foto
- PIR-sensor ( 15m ) & IR-bereik ( 18m ) voor nachtopnamen
- Activeringstijd 0,6 seconden
- Ingebouwde microfoon & luidspreker
- MicroSD-kaart** tot 32GB (**niet meegeleverd)
- Camera-beschermingsklasse IP56 (stofdicht & waterstraal beschering)
Overzicht van camera
| Vooraanzicht | Onderaanzicht |
| 1 2 3 4 5 6 7 | 11 12 13 |
| Achteraanzicht | |
| 14 15 16 17 | |
| 1 Scherm 10 Weergaveknop | ||
| 2 Infrarood LED's 11 DC-adapterpoort | ||
| 3 Lens 12 Staticfgleuf | ||
| 4 Omhoog knob / Video knob 13 Microfoon | ||
| 5 Omlaag knob / Foto knob 14 Batterijvak | ||
| 6 PIR-sensor (beweging) 15 AAN-TEST-UIT knob | ||
| 7 OK / Record knob 16 Mini USB-connector | ||
| 8 Menu knob 17 Micro-SD kaartsleuf | ||
| 9 Maar rechts knob |
Voeding
Voor gebruik, installer 4x AA batterijen 1,5V (meegeleverd) volgens de juiste polariteit. Open de camerabehuizing en verwijdter het batterijdeksel.
Uitgebrende informatatie voor stroomvoorziening
- Het apparaat werkt nicht met een batterijspanning lager dan 4V.
- De levensduur van de batterij met standard videolenge van 30 seconden is: 7,5aar in dagmodus of 1,8aar en nachtmodus & 900 videos in dagmodus of 200 videos en nachtmodus.
De geheugenkaart installeren
- De camera is nicht voorzien van een intern geheugen. Installee aldus een geformatteerde (met FAT32) MicroSD-kaart** tot 32GB (**niet meegeverd) voor het opslaan van bestanden. We raden aan on een hoge snelheidskaart van klasse 6 of hoger te gebruiken.
Opgelet: Oefen geen druk uit om de MicroSD-kaart in te brengen. Bekijk de markering op de camera. De MicroSD-kaart要去 op kamertemperatuur�. Een kortsluiting kan optreten wanner de camera aan een extreme temperatuur of vocht wordenblootgesteld. Gebruik de bescherming voor de camera wanner het buiten worden gebruikt.
- De camera stopt automatisch met opnemen als het geheugen van de MicroSD-kaart vol is. De LEDs doven (met eindeloze opname op UIT).
- Druk op de rand van de kaart om de MicroSD-kaart voorzichtig te latent uitspringen.
Basiswerking
De camera in- en uitschakelen
Stel de MODUS knop in op "Test/Aan" om de camera in te schakelen.
Stel de MODUS knop in op "Uit" om de camera in te schakelen.
Systeem instellen
Stel de MODUS knop in op "Test"om de systeemparameters in te stellen.
Druk op de Omhoog/Omlaag knop om:tussen de video- en fotomodus te schakelen
Druk op de Menu knop om het instelmenu te openen.
Druk op de Omhoog/Omlaag knoppen om alle menu 's te doorlopen. Druk cervolgens op de OK knop om de interface met opties te openen.
Druk op de Omhoog/Omlaag knoppen om alle opties te doorlopen. Druk op de OK knop om de opties te bevestigen.
Druk opniew op de MENU knop om maar het LASTe menu terug te.gaan of het instelmenu af te sluiten.
Instelmenu en beschikbare functies:
Modus: [Foto] / [Video] / [Foto & Video]) (standaard). Selecteer en druk op de OK knop om te bevestigen.
| Werkingsmodus instellen | Fotomodus Camera neemt enkel Foto 's. | |
| Videomodus Camera neemt enkel video op. | ||
| Foto- en videomodus (standaard) | Camera neemt eerst een Foto en neemt dan video op. | |
Fotoreeksen:
| Stel het,aantalotos voor de continu opname in | Fotomodus De camera neemt continu Foto's |
| Opties: [1 Foto] (standaard) / [2otos in reeks] / [3otos in reeks]. | |
| → Selecteer en druk op de OK knop om te bevestigen. |
Fotoresolutie: De beeldresolutie instellen: hoe hoger de resolutie hoe更是 scherpte! (neemt meer geheugenruimte in.) 12MP (4608x2592 gelinterpoleerd), 8M (3840x2160 gelinterpoleerd), 5M (3072x1728 gelinterpoleerd), 3M (2304x1296 gelinterpoleerd), 2M (1920x1080), 1M (1280x720) Selecteer en druk op de OK knop om te bevestigen.
Videoresolutie: [1920x1080] / [1280x720] (standaard) / [720x480] / [640x480] / [320x240]. Selecteer en druk op de OK knop om te bevestigen. De videoresolutie instellen: hoe hoger de resolutie hoe korter de opnametijd.
TV-videoresolutie: Stel de resolutie in voor deijdverloop Lapse [3072x1728] / [2304x1296]. Druk op OK om te bevestigen.
Videolenge / Audio-opname
| Stel de opnametijd van een videoclip in ➔ kortste duur is 3 sec. / langste duur is 10 min. Videolenge | |
| Opties: 3 sec. –10 min. (standaard is 30 sec.) | |
| → Selecteer en druk op de OK knop om te bevestigen. | |
| Open deze functie ➔ camera neemt audio op tijdens het opnemen van video. Audio-opname | |
| Opties: [On] (aan) (standaard) / [Off] (uit). | |
| → Selecteer en druk op de OK knop om te bevestigen. | |
Vertraging: 5 sec.-60 min. Selecteer en druk op de OK om te bevestigen. "Vertraging" is deijdCUSen de huidige video en de volgende video. Stel de vertragingstijd voor het vastleggen in wonneer de camera beweging detecteert. Binnen de geselecteerde tijd za de camera geen beeld of video opnemen. Dit vermijdt het herhaaldelijk opslaan vandezelfde gebeurtenis zodat op geheugenruimte worden bespaard. (Standaard is 5 seconden).
IR-afstanden: (stel de afstand van de infraroodinductie in): [Near] (dicht bij) / [Middle] (midden) (standaard) / [Far] (ver). Selecteer en druk op de OK knop om te bevestigen.
Opmerking: Het kan nodigহn om de optie maar wens te wijzigen.
Gevoeligkeit bewegingssensoren: [Laag) / [Medium) (standaard) / [Hoog).
Selecteer en druk op de OK knop om te bevestigen.
Test de gevoeligheid en de juiste detectiezone waar voor u de camera wilt gebruiken. Stel de gevoeligheid van de sensor in. Opmerking: De temperatuur kan tevens de gevoeligheid van de sensor beinvloeden.
| Laag | Stel de gevoeligheid in op laag als u binnenshuis (kleine omgeving) of in een koude omgeving wilt opnemen. |
| Medium | Stel de gevoeligheid in op medium als u buitenshuis (normal omgeving) wilt opnemen. |
| Hoog | Stel de gevoeligheid in op hoog als u buitenshuis (grote omgeving) of bij een milde temperatuur wilt opnemen. |

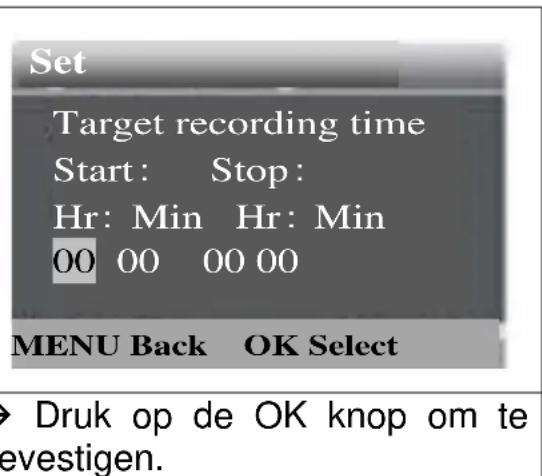

Doelopnametijd
| Stel de doelopnametijd van de dag in. Met deze optie kut u de op te nemen opnames van tevoren instellen. Zoals in rechtter afbeelding weergegeven, stel de start- en stoptijd in. De camera werkt alleen binnen het ingestelde tijdsinterval. De camera staat anders in stand-by. |
| Opties: [Aan] / [Uit] (standaard). |
Opmerking: Als de start- en stoptijd hetzelfde zijn is de werkingstijd 24aar.

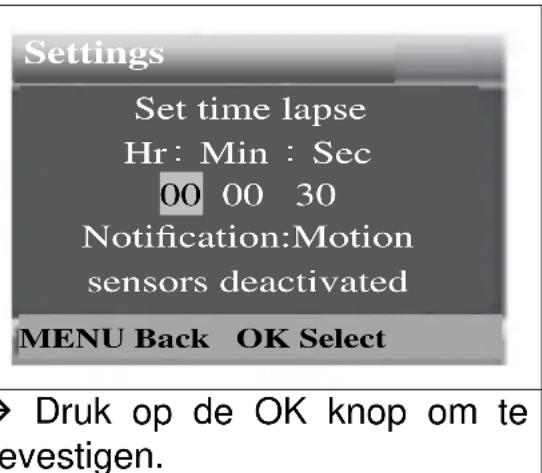

Tijdverloop
| Stel de intervaltijd in voor het nemen vanoto's. De camera neemt automatischoto's naargelang de ingesteldetijdsinterval. Bijvoorbeeld: stel de intervaltijd in op 1aar en de camera zal elk eer eenoto nemen. Als u hetopenbloeieren van een plant wilt zich, zal de camera 24oto's in 24aar nemen om het volledig bloeiproces te bekijken. |
| Opties: [Aan] / [Uit] (standaard). |

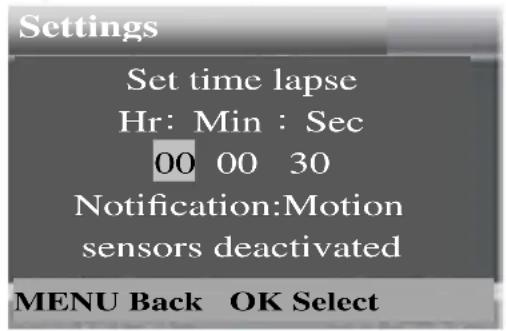

TL (Tijdverloop) video
U=kunt de intervaltijd instellen.Het tijsbebereik is tussen 3 seconde en 24 uur.
Bijvoorbeeld: stel de intervaltijd in op 1 pau en de camera zal elk pau een fotonemen. U krijgt 24 Foto's wonneer de camera 24 pau werkt. Deze video's worden omgezet in een video.
Opties: [Aan] / [Uit] (standaard).
Druk op de OK knop om te bevestigen.
Taal: (stel de gewenste weergavetaal in): [Engels] / [Duits] (standaard) / [Deens] / [Fins] / [Zweeds] / [Nederlands] / [Spaans]/ [Frans] / [Italiaans] / [Portugees]. Selecteer en druk op de OK knop om te bevestigen.
Oneindige opname: [Aan] / [Uit] (standaard). Selecteer en druk op de OK knop om te bevestigen.
Als de oneindige opname actief is, zal het apparaat Foto 's of/en video opnemen, afhankelijk van de gekozen modus, totdat de geheugenruimte op de MicroSD-kaart volledig vol is. Eenmaal de kaart vol is, zal het oudste bestand (photo/video) worden verwijderd telkens er een neue beweging worden gedetecteerd.
Tijd & Datum opties: [Tijd & datum instellen] / [Tijdweergave] / [Datumweergave]. Selecteer en druk op de OK knop om te bevestigen.
| Tijd en datum instellen | Druk op de Omhoog/Omlaag knoppen om de waarden aan te passen. → Selecteer en druk op de OK knop om te bevestigen. |
| Tijdweergave: keuze UIT 24u (standaard) en 12u. | Druk op de Omhoog/Omlaag knoppen om de waarden aan te passen. → Selecteer en druk op de OK knop om te bevestigen. |
| Datumformaat: keuze UIT [dd/mm/jjjj] (standaard) / [jjjj/mm/dd] / [mm/dd/jjjj]. | Druk op de Omhoog/Omlaag knoppen om de waarden aan te passen. → Selecteer en druk op de OK knop om te bevestigen. |
Fotostempel: (de datum enijd al dan nicht op de Foto's stempelen): [Tijd en datum] (standaard) / [Datum] / [Uit]. Selecteer en druk op de OK knop om te bevestigen.
Wachtwoordbeveiling: [Aan] / [Uit] (standaard). Selecteer en druk op de OK knop om te bevestigen.
Stel het wachtwoord voor inschakeling van de camera in. Het wachtwoord besteht uit vier cijfers, telkens tussen 0 en 9. Opgelet: Na het instellen van het wachtwoord, schrijf het op zodate u het Niet vergeet!
Geluidssignalen: [Aan] / [Uit] (standaard). Selecteer en druk op de OK knop om te bevestigen. Open het menu Geluidssignalen om de bevestigingsgeluiden van de knoppen in ofuit te schaken.
Geheugenkaart formatteren: [Ja] / [Nee] (standaard). Selecteer en druk op de OK knop om te bevestigen.
Opgelet: Het formatteren van de geheugenkaart (FAT 32) zal alle gegevens permanent verwijderen. Voordat u een neue geheugenkaart of een kaart, dat in een ander apparaat werk gebruikt, installeert, formatteer de kaart.
Serie-Nr.: [Aan] / [Uit] (standaard). Selecteer en druk op de OK knop om te bevestigen.
Stel het uneke serialummer voor de camera in. Het nummer bestaat uit vier cijfers, telkensussen 0 en 9.
Resetinstallingen: [Aan] / [Uit] (standaard). Selecteer en druk op de OK knop om te bevestigen.
Stel de camera opnieuw in op de standard fabrieksinstelleningen, waaronder het wachtwoord, seriENUMmer, etc.
Versie: Bekijk de firmware-informatie van de camera.
Foto's nemen, video opnemen, afspelen
Stel de Modus knop in op "Test". In denen modus=kunt u Foto 's nemen, video opnemen en bestanden handmatig afspelen.
- Fotos nemen: Druk op de Foto knop om de fotomodus te openen. Druk op de Shot knop om een Foto te nemen.
- Video opnemen: Druk op de Video knop om de videomodus te openen. Druk op de Shot knop om het opnemen van een videoclip te starten. Druk opnieuw op de Shot knop om de opname te stoppen.
- Afspelen: Druk op de Afspelen knop om de afspeelinterface te openen. Druk op de Omhoog/Omlaag knop om de foto's of video's te doorlopen. Druk op de OK knop om video af te spelen. Druk opnieuw op de OK knop om het afspelen te onderbreken. Druk op de Menu knop om het afspelen te stoppen. Druk opnieuw op de Afspelen knop om de afspeelmodus af te sluiten. In "Afspelen", druk op de Menu knop.
Selecteeruit de volgende opties:
| De huidige Foto of video verwijderen | Opties: [Annuleren] / [Verwijlderen] | |
| → Druk op OK om te bevestigen | ||
| bestanden verwijderen | Allezoek- en videobestanden die op de geheugenkaart zich opgeslagen verwijderen. | Opties: [Annuleren] / [Verwijlderen] Alle |
| → Druk op OK om te bevestigen | ||
| Diashow activeren | Dezoek's in een diashow afspelen | Elkezoek worden 3 seconden weergegeven. |
| → Druk op de OK knop om het afspelen te stoppen. | ||
| Schrijf-beveiliging | Vergrendel het bestand om ongewenste verwijdering te vermijden. | Opties: [Schrijfbeveiliging huidig bestand] / [Schrijfbeveiliging alle bestanden] / [Huidig bestand ontgrendelen] / [Alle bestanden ontgrendelen]. |
| → Selecteer en druk op de OK knop om te bevestigen. | ||
Werkingsmodus
- Stel de Modus knop in op "On" (aan). Na het inschakelen van de camera, telt het scherm 15 seconden af. De LED's en het scherm dovenervolgens. De camera werkt op zichzelf en gaat in stand-by.
- Als de wilde dieren het detectiebereik van de bewegingssensoren betreden, worden de camera geactiveerd en de beweging gedetecteerd. Als de wilde dieren binnen de detectiezone van de sensor blijven bewegen, zal de camera automatisch Foto's opnemen en video opnemen.
- Eenmaal de dieren de detectiezone van de sensoren verlaten, worden de camera gedeactiveerd en gaat het opnieuw in stand-by.
Nachtmodus
- De infrarood LEDs worden 's nachts automatisch ingeschakeld om voor het nodigelicht tijdens het nemen vanotos/videos te nemen. Dit maakt het möglichk omoto's op een afstand tussen ca. 3-20m te nemen zonder ze te overbelachten. Weerspiegelende voorwerpen, zoals verkeersborden, hunnen overbelichtingveroorzaken wanner ze zich binnen het opnamebereik bevinden. In de nachtmodus worden de afbeeldingen in zwart en wit weergegeven. Als u gedurende een langeperiode video in het donker opneemt, kan een laag batterijvermogen een negatieve invloed op de opnameprestaties van de camera hebben.
Opgelet: Neem geen video in het donker op wonneer de batterij bijna leeg is.
Bestanden maar een computer downloaden (2 manieren)
- Stop de MicroSD-kaart in een kaartlezer.
- Sluit de camera aan op een computer met behulp van de meegeleverde USB-kabel.
Een kaartlezer gebruiken
Haal de geheugenkaartuit de camera en stop het in een kaartlezer. Sluit de kaartlezer verwolgens aan op een computer. Open [My Computer] (Mijn computer) of [Windows Explorer] en dubbelklik op het verwijderbare schijf-pictogram dat de geheugenkaart voorstelt. Kopieer Foto- of videobestanden vanaf de geheugenkaartaar uw computer.
De camera op een PC aansluiten met behulp van de USB-kabel
→ Sluit de camera op uw computer aan met behulp van de USB-kabel. Schakel de camera in en het scherm geeft „MSDC"meer.
Open [My Computer] (Mijn computer) of [Windows Explorer]. Een verwijdberbare schijf verschijnt in de lijst met beschikbare schijven. Dubbelklik op het "Verwijderbare schijf" pictogram om+zijn inhoud te bekijken. Alle bestanden worden in de map met de naam.DCIM"opgeslagen.
Kopieer de Foto's of bestanden maar uw computer.
Technische specificaties
| Beeldsensor Beeldsensor 1/4" CMOS 2MP | |
| LCD-schem 1,9" TFT LCD scherm (384x160) | |
| Videoresolutie | 1920x1080/25fps, 1280x720/30fps, 720x480/30fps, 640x480/30fps, 320x240/30fps |
| Fotore-solutie | 12MP (4608x2592 gelinterpoleerd), 8M (3840x2160 gelinterpoleerd), 5M (3072x1728 gelinterpoleerd), 3M (2304x1296 gelinterpoleerd), 2M (1920x1080), 1M (1280x720) |
| Videolengte | 3 sec. - 10 min. programmeerbaar |
| Bestands-formaat | JPEG/AVI |
| Lens | f=3,62mm, F/NO2.2, FOV=62°, Autom. IR-filter |
| IR | 2x IR-LEDs (hoog vermogen/850nm), ~18m bereik |
| PIR | 40° gezichtshoek, ~15m |
| Activerings-stand | ~15m (onder 25°C bij normal niveau) |
| Activeringstijd | 0,6 seconden |
| Activerings-interval | 5 sec.-60 min. programmeerbaar |
| Timer | Aan/Uit; programmeerbare tijdverloop |
| Aantal Foto-opnames | 1-3 |
| Doeltreffendheid | Overdag: 1m-oneindig; 's nachts: 3-18m |
| Periodieke Foto-opname Tijdverloop:tussen 3 seconde - 24 uur | |
| Auto-onderscheidende beelden | Kleurbeelden overdag/zwart en wit-beelden 's nachts |
| PC interface Mini USB | 2.0 |
| Geheugen | Extern: MicroSD-kaart** tot 32GB, Klasse 10 (***niet meegeleverd) Geheugen intern: 8M x 16 SDRAM |
| Voeding | 4x AA batterijen** (*meegeleverd), externe 6V voeding**, minstens 1,5A |
| Standby-tijd | ~6 maanden, afhankelijk van de instellingen en de gebruikt batterijen |
| Vergrendelbaar / Wachtwoordbeveiliging Øptioneel / nummeruit 4 cijfers | |
| Bedrijfstemperatuur -7°C tot +40°C | |
| Gewicht & Afmetingen | 141g (zonder batterijen) / (L) 8,7x (B) 4,4 x (H) 10,7cm |
| Inhoud van de verpakking | Mini Nature Wild Cam TX-117, Mini USB-kabel, Montage riem, 4x AA batterijen, Gebruiksaanwijzing |
Waarschuwingen
- Probeer het apparaat nooit uit elkaar te halen, dit kan leiden tot kortsluiting of zelfs schade.
- Laat het apparaat Niet vallen en schud er ook Niet mee, de inwendige elektronica of mechanische onderdelen können hierdoor kapot gaan.
- Bewaar het apparaat in een droge en goed geventileerde ruimte. Vermijd een hove vochtigheid of hove temperatuur. Stel geen batterijen bloot aan overmatige但它 of direct zonlicht.
- Houd het apparaat UIT de buurt vankleine kinderen.
- De apparaat worden warm na een langdurig gebruik. Dit is normalaal.
- Gebruik alleen accessoires van ons merk.
Tips voor veriligheid en afvoer van batterijen: Houd kinderen uit de buurt van batterijen. Als een kind een batterij heeft ingeslikt, raadpleeg dan onmiddelijk een arts of ga direct met het kindaar het ziekenhuis! Let op de juiste polariteit (+) en (-) van batterijen! Vervang altiid alle batterijen. Gebruik nooit oude en neue batterijen of verschillende soorten batterijen door elkaar. Sluit batterijen nooit kort, u mag geen batterijen openen, misvormen of opladen! Risico op letsel! Gooi nooit batterijen in een vuur! Ontploffingsgevaar!
Aanwijzingen voor milieubescherming: Verpakkings-materialen zich grondstoffen en{kunnen opnieuw worden gebruikt. Voer oude apparatuur Niet af met het huishoudelijk afval. Reiniging: Bescherm het toestel gegen verontreiniging. Reinig het toestel uitsluitend met een zacht de doek. Vermijd het gebruik van ruwe of schurende materialien. Gebruik GEEN oplosmiddelen of andere agressieve schoonmaakmiddelen. Veeg het toestel na het reinigen zorgvuldig af. Distributer: Technaxx Deutschland GmbH & Co.KG, Kruppstr. 105, 60388 Frankfurt a.M., Duitsland
