Mini Nature Wild Cam TX117 - Fotocamera TECHNAXX - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Telecamera di sorveglianza per interni ed esterni
Marca	Technaxx
Modello	Mini Nature Wild Cam TX117
Sensore d'immagine	1/4\" CMOS 2MP
Risoluzione video massima	Full HD 1080p (1920x1080)
Risoluzione foto massima	12 MP (interpolata)
Schermo	1,9\" TFT LCD (384x160 pixel)
Obiettivo	f=3,62 mm, F/NO2.2, campo visivo 62°
Portata dei LED infrarossi	~18 metri
Portata del sensore PIR	~15 metri
Tempo di trigger	0,6 secondi
Intervallo di scatto	5 secondi a 60 minuti (regolabile)
Durata registrazione video	3 secondi a 10 minuti (regolabile)
Formati file	JPEG (foto), AVI (video)
Alimentazione	4 batterie AA 1,5V (incluse) o adattatore di rete 6V (non incluso)
Archiviazione	Scheda MicroSD fino a 32 GB (classe 10 consigliata, non inclusa)
Grado di protezione	IP56 (resistente a polvere e getti d'acqua)
Peso	141 g (senza batterie)
Dimensioni (L x l x H)	87 x 44 x 107 mm
Funzioni speciali	Modalità notturna, time-lapse, protezione tramite password, registrazione audio, serie di foto, timer, ecc.
Garanzia	2 anni
Contenuto della confezione	Telecamera, cavo Mini USB, cinghia di montaggio, 4 batterie AA, manuale d'uso

Domande frequenti - Mini Nature Wild Cam TX117 TECHNAXX

Come accendere e spegnere la telecamera?

Per accendere, imposta il pulsante MODE su TEST/ON. Per spegnere, impostalo su OFF.

Che tipo di scheda di memoria utilizzare e come inserirla?

Utilizza una scheda MicroSD formattata in FAT32 fino a 32 GB (classe 6 o superiore consigliata). Inseriscila nell'apposito slot rispettando il verso indicato sul dispositivo. Per espellerla, premi delicatamente sul bordo della scheda.

Come impostare la risoluzione video e foto?

In modalità TEST, premi MENU, naviga con i pulsanti SU/GIÙ. Per il video, seleziona Risoluzione video e scegli tra 1920x1080, 1280x720, ecc. Per la foto, seleziona Risoluzione foto e scegli tra 12MP, 8MP, ecc. Conferma con OK.

Come attivare la registrazione audio?

Nel menu, seleziona Registrazione audio e imposta su On. L'audio verrà quindi registrato insieme al video.

Qual è la portata del sensore di movimento e come regolarla?

Il sensore PIR ha una portata di circa 15 metri. Puoi regolarne la sensibilità nel menu: Bassa per interni, Media per esterni normali, Alta per grandi spazi esterni.

Come proteggere il dispositivo con una password?

Nel menu, attiva Protezione tramite password e imposta un codice a 4 cifre (0-9). Prendine nota, poiché verrà richiesto a ogni accensione.

Come trasferire i file su un computer?

Due metodi: 1) Rimuovi la scheda MicroSD e utilizza un lettore di schede. 2) Collega la telecamera al computer tramite il cavo Mini USB in dotazione, accendila in modalità TEST, quindi copia i file dalla cartella DCIM.

Cosa fare se la scheda di memoria è piena?

Se la scheda è piena, la telecamera smetterà di registrare (a meno che Cattura continua non sia attivata, nel qual caso i file più vecchi vengono eliminati per fare spazio). Puoi formattare la scheda nel menu o trasferire i file su un computer.

Il dispositivo è resistente all'acqua?

Sì, ha un grado di protezione IP56, che lo rende resistente a polvere e getti d'acqua. Quindi può essere utilizzato all'aperto.

Come pulire la telecamera?

Utilizza un panno morbido e asciutto per pulire l'involucro. Non utilizzare solventi o prodotti abrasivi. Evita l'umidità eccessiva.

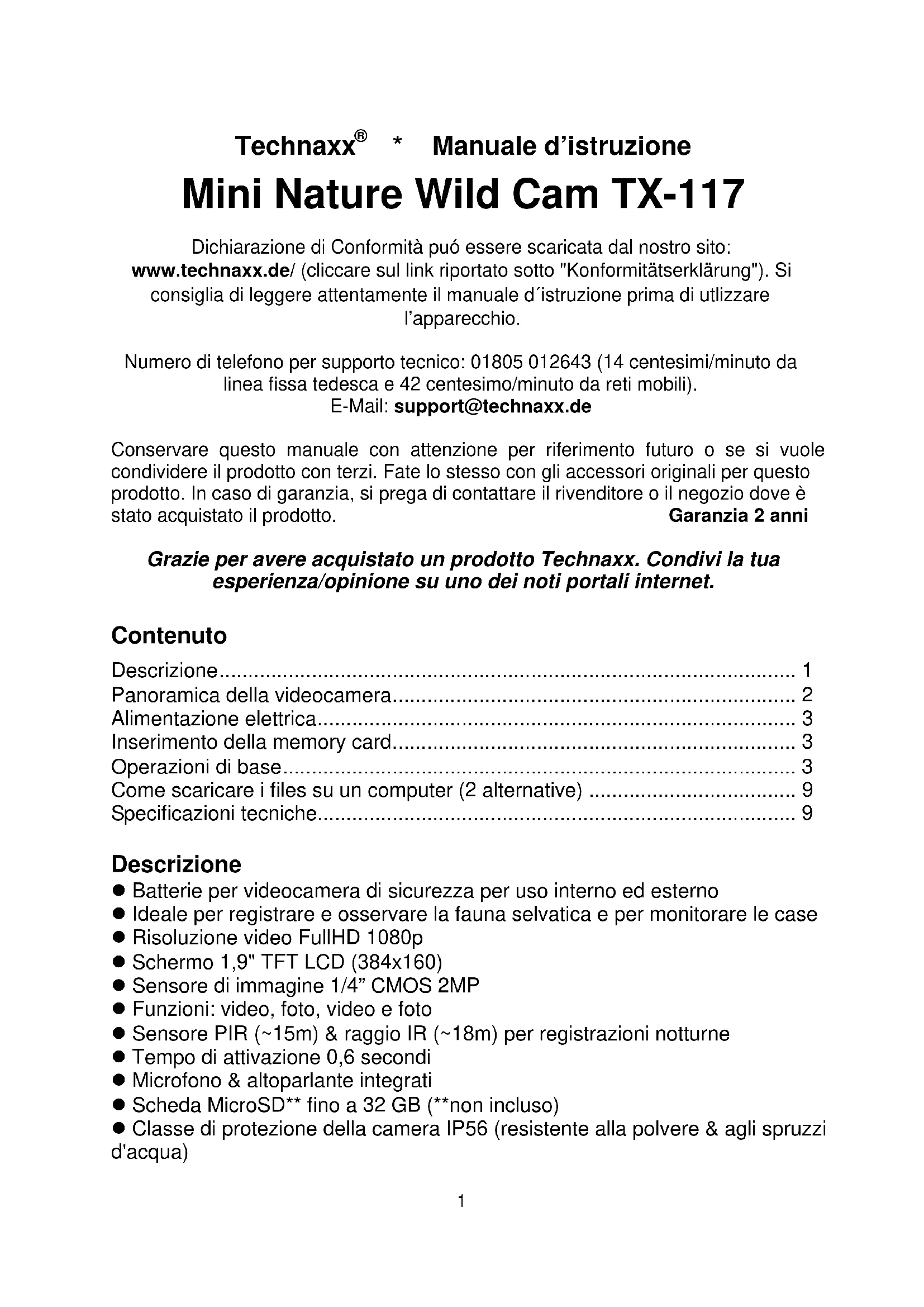

MANUALE UTENTE Mini Nature Wild Cam TX117 TECHNAXX

Dichiarazione di Conformità può essere scaricata dal nostro除去: www.technaxx.de/ (clickcare sul link riportato sotto "Konformitàserklärung"). Si consiglia di leggere attendamente il manuale d'istruzione prima di utilizzato l'apparecchio.

Numero di Telefono per supporto technique: 01805 012643 (14 centesimi/minuto da linea fissa tedesca e 42 centesimo/minuto da reti mobili).

Conservare quello manuale con attenzione per riferimento futuro o se si vuole condidere il prodotto con terzi. Fate lo stesso con gli accessori originali per quello prodotto. In caso di garanzia, si prega di contattare il rivenditore o il negozio dove è stato acquistato il prodotto. Garanzia 2 anni

Grazie per avere acquistato un prodotto Technaxx. Condivi la tua esperienza/opinione su uno dei noti portali internet.

#

Descrizione 1

Panorama della videocamera 2

Alimentazione elettrica 3

Inserimento della memory card. 3

Operazioni di base 3

Come scaricare i files su un computer (2 alternative) 9

Specificazioni tecniche 9

Descrizione

• Batterie per videocamera di sicurezza per uso interno ed esterno
• Ideale per registrar e osservare la fauna selvatica e per monitorare le case
• Risoluzione video FullHD 1080p
• Schermo 1,9" TFT LCD (384x160)
• Sensore di imagine 1/4" CMOS 2MP
• Funzioni: video, foto, video e foto
• Sensore PIR ( 15m) & raggio IR ( 18m) per registrazioni notturne
• Tempo di attivazione 0,6 secondi
• Microfono & altoparlante integrati
• Scheda MicroSD** fino a 32 GB (**non incluso)
• Classe di protezione della camera IP56 (resistente alla polvere &agli spruzzi d'acqua)

Panorama del videocamera

Fronte	Parte inferiore
1 2 3 4 5 6 7	11 12 13

Retro

14 15 16 17

1	Display 10		Pulsante di riproduzione
2	LED a infrarossi 11		Porta adattatore DC
3	Obiettivo 12		Treppiede
4	Pulsante Su / Pulsante Video 13		Microfono
5	Pulsante Giù / pulsante Cattura 14		Compartimento della batteria
6	Sensore PIR (s. di movimento) 15		Pulsante On-TEST-OFF
7	OK / Tasto per registrazione 16		Mini connettore USB
8	Pulsante Menu 17		Slot per scheda MicroSD
9	Tasto per destra

Alimentazione elettrica

Prima dell'uso, installare 4x batterie AA 1,5 V (incluso) nella polarità corretta. Aprire la custodia della fotocamera e rimuovere il coperchio della batteria.

Informazioni estese per l'alimentazione elettrica:

• Il dispositorio non funzione con una tensione della batteria inferiore a 4V.
• La durata della batteria con durata video predefinita di 30 secondi sare: 7,5 ore in modalità giorno o 1,8 ore in modalità notte & 900 video in modalità giorno o 200 video in modalità notte.

Inserimento della memory card

• La fotocamera non ha memoria incorpORA, pertanto insertire una scheda MicroSD** formattata (con FAT32) fino a 32GB (**non inclusa) per il salvataggio dei file. Suggestire di utilizzato la scheda ad alta velocità di classe 6 o superiore. Attenzione: non insertire la scheda MicroSD con forza;fare riferimento alla marcatura sulla fotocamera. La scheda MicroSD dovrebbe avere la stessa temperatura come la temperature ambiente. In caso di temperature estreme o umidità si rischia un corto circuito. Avviso di protezione per la fotocamera quando si utilizes all'aperto.

• Se la capacité della schedà MicroSD è piena, la fotocamera interromperà la registrazione automaticamente. I LED si spegneranno ( quando Endless Capture è disattivato). - Premere delicatamente il bordo della schedà per estrarre la schedà MicroSD.

Operazioni di base

Accendi e spegni la videocamera

Passare il pulsante MODE su "Test / On" per accendere la fotocamera. Passare il pulsante MODE su "Off" per spegnere la fotocamera.

Configurazione di sistema

Passare il pulsante MODE su "Test", quando è possible impostare i parametri di sistema.

Premere il pulsante Su / Giù per passare alla modalità Video alla modalità Foto.
Premere il pulsante Menu per apririre il menu di configurazione.
Premere il pulsante Su / Giù per scorrere tutti i menu. Quindi premere il tasto OK per accedere all'interfaccia delle opzioni.
Premere il pulsante Su / Giù per acquisire tutte le opzioni. E premere il tasto OK per confirmare le opzioni.
Premere nuovamente il tastingo MENU per tornare all'ultimo menu o uscire dal menu di configurazione.

Menu di installatione funzione come di seguito:

Modalità: [Foto] / [Video] / [Foto e video] (impostazione predefinita). → Selezionare e premere il tasting OK per confermare.

Imposta la modalità di lavoro	Modalità di registrazione delle immagini	Fotocamera scatta soloATO.
	Modalità video Videocamera	era registra solo video.
	Modalità di acquisizione e video (predefinita)	La fotocamera scatta prima una foto e poi inizia a registrare video.

Foto continue:

Imposta il numero di fotto dello scatto continuo	Modalità:foto	La fotocamera scatta fotto in modo continuo
	Opzioni: [1 foto] (predefinito) / [2 foto in serie] /
	[3 foto in serie].

Risoluzione fotografica: Imposta la risoluzione dell'immagine: maggiore è la risoluzione → maggiore è la nitidezza! (Ci vorràanche più spazio).

[12MP: 4608x2592] / [8M: 3840x2160] / [5M: 3072x1728] / [3M: 2304x1296] (impostazione predefinita) / [2M: 1920x1080] / [1M: 1280x720]

Selezionare e premere il tasting OK per confermare.

Risoluzione video: [1920x1080] / [1280x720] (predefinito) / [720x480] / [640x480] / [320x240]. Selezionare e premere il tasting OK per confermare. Imposta la risoluzione video: maggiore è la risoluzione più breve è il tempo di registrazione.

Risoluzione TL-Video: imposta la risoluzione per il Time Lapse [3072x1728] / [2304x1296] e premi il tasting OK per confermare.

Durata del video	Imposta la durata della registrazione di un videoclip → il tempo minimo è di 3 secondi. / il tempo più lungo è di 10 minuti.
	Opzioni: 3 sec.-10 min. (l'impostazione predefinita è 20 sec.)
→ Selezionare e premere il tasto OK per confermare.
Registrazione audio	Apri但这a funzione → la videocamera registra l'audio durante la registrazione di video.
	Opzioni: [On] (predefinito) / [Off].
→ Selezionare e premere il tasto OK per confermare.

Shot Lag: 5 sec. - 60 minuti SeLECTIONARE premere OK per confirmare.

"Short Lag" è il tempo tra il video corrente e il prossimo video. Imposta il tempo di ridardo della ripresa quando la fotocamera rileva il movimento. Entro il tempo selezionato, la fotocamera non registrazione alcuna imagine o video. Può evitare di salvare immagini dello stesso evento e quindi risparmiare spazio di archivazione. (L'impostazione predefinita è 5 secondi.)

Distanza IR: (imposta la distance di induzione infrarossa): [Vicino] / [Medio] (predefinito) / [Lontano]. Selezionare e premere il tasto OK per confermare. Nota: forse devi regolare l'opzione giusta per il loro uso personale.

Sensibilità dei sensori di movimento: [Basso] / [Medio] (predefinito) / [Alto]. Selezionare e premere il tasto OK per confermare. Prova la sensibilità e trovata la zona di rilevamento più corretta al tuo scopo. Imposta la sensibilità del sensore. Nota: Anche la temperatura può influenzare la sensibilità del sensore.

Basso	Impostare la sensibilità su bassa se si desidera registrar in ambienti chiusi (piccolo ambiente) o in un ambiente freddo.
Medio	Impostare la sensibilità su “Medio” se si desidera registrar all'aperto (ambiente normale).
Alto	Impostare la sensibilità su “Alto” se si desidera registrar all'aperto (ambientenorme) o con una temperatura mite.

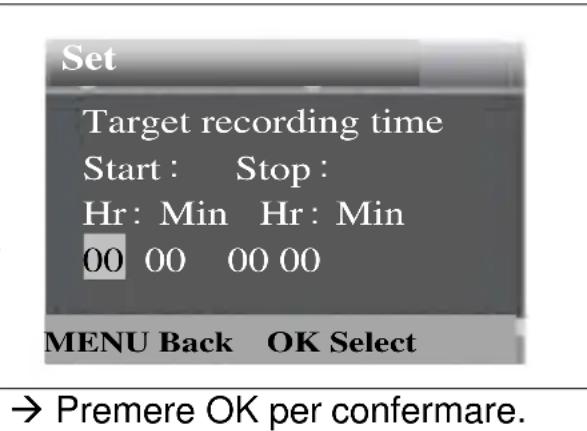

Tempo di registrazione

Imposta il tempo di registrazione per un orario ben preciso. Con questa opzione è possibile preselezionare quando iniziare le registrazioni. Come molto nella figura a destra, puoi impostare l'ora di inizio e di fine. La fotocamera funzionera solo nella fascia oraria impostata. Negli altri momenti, la fotocamera sera in Standby.
Opzioni: [On] / [Off] (predefinito).

Note: se l'ora di inizio e l'ora di fine sono uguali, la camera registrera per 24 ore. Esempio: Il 23 Ottobre s'imposta la camera come segue: Start 09:00 / Stop 09:00. La camera registrera fino alle 09:00 dl 24 Ottobre.

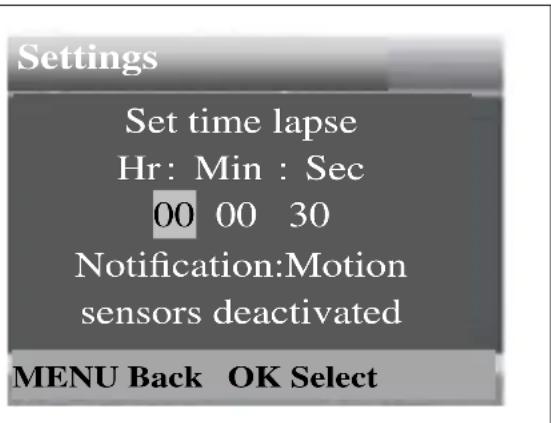

Registrazione Time-Lapse

Imposta l'intervallo di tempo per scattare le foto. La fotocamera scatterà automaticamente le foto secondo l'intervallo di tempo impostato. Ad esempio, imposta l'intervallo su 1 ora, la fotocamera scatta una foto agli ora. Se vuoi osservare che una pianta sboccia, la fotocamera impiegherà 24 foto in 24 ore per registrar l'intero processo di fioritura.

Opzioni: [On] / [Off] (predefinito).

Premere OK per conformare.

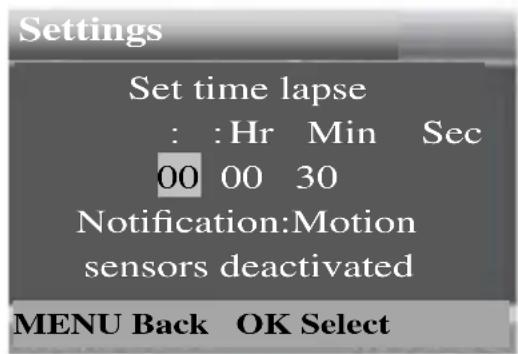

TL (Time Lapse) Video

E possibile impostare l'intervallo di tempo. L'intervallo di tempo va da 3 secondi a 24 ore.

Ad esempio, imposta l'intervallo su 1 ora, la fotocamera scatta una Foto agli ora. Se la fotocamera funziona per 24 ore, ci saranno 24 Foto. Queste fotosaranno convertite in un video.

Opzioni: [On] / [Off] (predefinito). Premere OK per confermare.

Lingua: (imposta la visualizzazione della lingua sullo schermo): [Inglese] / [Tedesco] (predefinito) / [Danese] / [Finlandese] / [Svedese] / [Olandese] / [Spagnolo] / [Francese] / [Italiano] / [Portoghese]. Selezionare e premere il tasting OK per confermare.

Scatto continuo: [On] (predefinito) / [Off]. Selezionare e premere il tasting OK per confermare.

Se attivi "Endless Capture" il dispositivo acquisirà foto o / e video, a seconda della modalità scelta, finché la memoria della MicroSD non sare esaurita. Quando la memoria è piena, la registrazione andrá ad eliminare il file più vecchio (foto o video) per registrarare le nuove attività.

Ora e data: [Imposta ora e data] / [Formato ora] / [Formato data]. Selezionare e premere il tasting OK per confirmare.

Imposta ora e data	Premere il pulsante Su / Giù per regolare i valori. → Selezionare e premere il tasto OK per confermare.
Formato orario: selezione tra 24 ore (predefinito) e 12 ore.	Premere il pulsante Su / Giù per regolare i valori. → Selezionare e premere il tasto OK per confermare.
Formato data: selezione tra [gg / mm / aaaa] (predefinito) / [aaaa / mm / gg] / [mm / gg / aaaa].	Premere il pulsante Su / Giù per regolare i valori. → Selezionare e premere il tasto OK per confermare.

Photo Stamp: (stamp data e ora sulle foto o meno): [Ora e data] (predefinito) / [Data] / [Off]. Selezionare e premere il tasto OK per confermare.

Protezione password: [On] / [Off] (predefinito). Selezionare e premere il tasto OK per confermare. Imposta la password di accensione della videocamera. La password è d quattro cifre, agli cifra va da 0 a 9. Attenzione: se si imposta la password, scriverla per assicurarsi di non dimenticarla!

Segnale acustico: [On] / [Off] (predefinito). Selezionare e premere il tasting OK per confermare. Apri den Beep menu audio per attivare o disattivare il suono di conferma dei pulsanti.

Formatta scheda di memoria: [Si] / [No] (impostazione predefinita). Selezionare e premere il tasting OK per confermare.

Attenzione: la formattazione della schedà di memoria (FAT 32) cancellerà definitivement tutti i dati. Prima di utilizzare una nuova schedà di memoria o una schedà precedente ilutilizzata su un'alto dispositivo, formattare la schedà di memoria.

Numero di Serie: [On] / [Off] (predefinito). Selezionare e premere il tasto OK per confermare. Imposta il numero di serie univoco per la fotocamera. Il numero è di quattro cifre, agli cifra va da 0 a 9.

Ripristina le impostanzioni: [On] / [Off] (default). Selezionare e premere il tasto Ok. Ripristinare la videocamera alle impostazioni predefinite di fabbrica tra cui password, numero di serie e casi via.

Versione: cercare le informazioni sul firmware della videocamera.

Scattaoto,registrawideo,riproduci

Passare il pulsante Modalità su "Test". In questa modalità, vuoi scattare Foto, registrar video e riproduire file manually.

• Scatta Foto: premi il pulsante "Acquisisci" per passare alla modalità Foto. Premi il pulsante "Shot" per scattare una Foto.
• Registra video: premi il pulsante "Video" per passare alla modalità video. Premi il pulsante "Shot" per iniziare a registrarre un video. Premere di nuovo il pulsante "Shot" per interrompere la registrazione.
• Riproduzione: premere il pulsante "Riproduzione" (10) per accedere all'interfaccia di riproduzione. Premere il pulsante Su / Giù per scorrere foto o video. Quando si desidera riproduire il video, premere il tasto "OK". Premere di nuovo il tasto "OK" per fare una pausa. Premere il pulsante "Menu" per interrompere la riproduzione. Premere nuovamente il pulsante Riproduzione (10) per uscire alla modalità di riproduzione. Sotto "Riproduzione" premere il pulsante Menu →

Selezione tra le seguenti opzioni:

video		Opzioni: [Annulla] / [Elimina] Elimina fot
		→ Premere OK per confermare
	Elimina tutte le Foto e tutti I video salvati sulla schedà di memoria.	Opzioni: [Annulla] / [Elimina] Elimina tut
		→ Premere OK per confermare
Attiva la presentazione	Riprodurre le Foto in modo scorrevole.	Ogni Foto sareymmetrica per 3 secondi.
	→ Press OK button to stop playing.
Protezione da scrittura	Blocca il file. Può evitare la cancellazione non voluta dei dati (Foto/Video)	Opzioni: [Proteggii file in scrittura] / [Proteggii tutti i file] / [Sblocca file] / [Sblocca tutti i file].
	→ Selezionare e premere il tasto OK per confermare.

Modalità di lavoro

• Passare il pulsante Modalità su "On". Dopo aver acceso la fotocamera, lo schermo mostrera il conto alla rovescia di 15 secondi. Quindi i LED e lo schermo si spegneranno. La fotocamera inizia a funzionare in modo independente e passa alla modalità standby.
• Se gli animali selvatici entrano nel raggio di rilevamento dei sensori di movimento, la telecamera si attivera e rilevera la traccia del movimento. Se gli animali selvatici continuano a spostarsi nella zona di rilevamento del sensore, la fotocamera scatta Foto o registra automaticamente i video.
• Quando gli animali selvatici lasciano la zona di rilevamento dei sensori, la telecamera si disattivera automaticamente e ritornerá in modalità standby.

Modalità notturna

• Durante la notte, i LED a infrarossi si accenderanno automaticamente per fornire la luce necessaria per scattare/Registrarare foto/video. In quello modo è possibile scattare foto a distanza di 3-18 menza ulteriori luci.
• Tuttavia, oggetti riflettenti come i segnali stradali possono causare sovraesposizione se si trovano all'internalo del raggio di registrazione. Nella modalità notturna, le immagini sono solo visualizzare bianco e nero. Quando di sera si registra un video per lungo tempo, la bassa tensione cui ave una grande influenza sulla stabilità della macchina.

Attenzione: Si consiglia di non registrae video la sera se la batteria non è pienamente carica

Download dei Files su computer (2 modi)

• Inserimento della schedà MicroSD in unlettore di schede del pc.
• Collegamento della fotocamera ad un computertramite un cavo USB in dotazione.

Utilizzato unlettore di schede

→ Aprire la sched a memoria alla fotocamera e insertirla in un adattatore per lettore di schede. Quindi collegare il lettore di schede ad un computer.
Apire [Risorse del computer] o [Esplora risorse di Windows] efare doppio cli cull'icona del disco rimovabile che rappresenta la schedà di memoria.
Copiare i file d'immagine o video alla scheda di memoria sul computer.

Collegamento della fotocamera a un PC tramite il cavo USB

→ Collegare la fotocamera al computer tramite cavo USB. Accendi la videocamera, lo schermo mostrera "MSDC". →→ Aprire [Risorse del computer] o [Esplora risorse di Windows]. Un disco rimovabile viene visualizzato nell'elenco delle unità. Fare doppio clic sull'icona "Disco rimovabile" per visualizzarne il contentuto. Tutti i file sono memorizzati nella cartella denominata "DCIM". →→→ Copia le Foto o i files sul tuo computer.

Specificationsi tecniche

Sensore di imagine 1/4" CMOS 2MP
Schemo 1.9" TFT LCD (384x160)
Risoluzione video		1920x1080/25fps(interpolated),1280x720/30fps,720x480/30fps,640x480/30fps,320x240/30fps
Risoluzione foto		12MP (4608x2592 interpolata), 8M (3840x2160 interpolata),5M (3072x1728 interpolata), 3M (2304x1296 interpolata),2M (1920x1080), 1M (1280x720)
Durata di registrazione video 3 sec.-10 min. programmabile
Formato del file		JPEG/AVI
Lente		f=3.62mm, F/NO2.2, FOV=62°, Auto IR filter
IR		2x IR LEDs (ad alta potenza/850nm) ~18m gamma
PIR		40° angolo di visione ~15m
Distanza d'attivazione		~15m (25°Cpetto al livello normale)
Tempo d'attivazione		0,6 secondi
Intervallo d'attivazione		5 sec.-60 min. programmabile
Timer		Acceso/Spento, lasso di tempo programmabile
Numero di registrazioni		1-3
Funzionalità		Giono: 1m fino all'infinite, Notte: 3-18m
Registrazione periodica		Lasso di tempo 3 secondi fino a 24 ore
Differenziazione automatica delle immagini		Immagini a colori nelle immagini diurne/nero & immagini notturne/bianco
Interfaccia PC Mini USB2.0
Memoria	Esterno: scheda MicroSD** (fino a to 32GB, Class10) [**non inclusa], Memoria interna: 8M x 16 SDRAM
Alimentazione elettrica		4x AA batterie* (*incluses); alimentazione esterna 6V**, almeno 1,5A
Tempo di Standby	~6 mesi, a seconda delle impostazioni e della qualità della batteria utilizzata
Bloccabile / Protezione password Ölionale / numero i 4-cître
Temperatura di esercizio -7°C fino a +40°C
Peso / Dimensioni 1	41g (senza batterie) / (Lu) 10,7 x (La) 8,7 x (A) 4,4cm
Contenuto della confezione	Mini Nature Wild Cam TX-117, Cavo Mini USB, Cintura di montaggio, 4x AA batterie, Manuale d'istruzione

Avvertenze

• Non tentare di smontare il dispositivo, potrebbe causare cortocircuiti o danni.
• Non far cadere o scuotere il dispositivo, potrebbe rompere circuiti interni o la meccanica stessa. - Tenere il dispositivo in un ambiente asciutto e ventilato.

Evitare umidità elevata e alte temperature. Inoltre, le batterie non devono essere esposte a calore eccessivo o luce solare diretta. Tenere il dispositivo lontano alla portata dei bambini. Il dispositivo sare caldo dopo essere stato usato per troppo tempo; è normale. Si prega di utilizzato l'accessorio fornito alla nostra fabbrica.

Consigli per una magiore sicurezza e il corretto smaltimento delle batterie: Tenere la batteria lontano alla portata dei bambini. Se un bambini inghiottisce una batteria richiedere immediata assistenza medica o portare il bambino all'ospedale! Osservare la corretta polarità (+) e (-) delle batterie! Sostituire sempre tutte le batterie. Non utilizzare mai batterie vecchie e nuove o batterie di diverso tipo insieme. Non mettere in corto, après, deformare o sovraccaricare le batterie! Rischio di infortunio! Non gettare le batterie nel fuoco! Rischio di esplosione!

Istruzioni per la tutela dell'ambiente: Materiali del pacchetto sono materie prime e riciclabili. Non smaltire i dispositivi vecchi o le batterie nei rifiuti domestici. Pulizia: Proteggere il dispositivo da contaminazione e inquinamento (pulire il dispositivo con un panno pulito). Non usare materiali ruvidi o grossolani, solventi o altri detergenti aggressivi. Asciuagare il dispositivo dopo la pulizia. Avviso importante: In caso di perdita di liquido alla batteria, asciugare l'alloggio della batteria con un panno morbido e asciutto. Distributore: Technaxx Deutschland GmbH & Co.KG, Kruppstr. 105, 60388 Frankfurt a.M., Germania
