| Tipo di prodotto | Telescopio astronomico |
| Marca | Technaxx |
| Modello | TX-175 |
| Lunghezza focale | 300 mm |
| Diametro dell'obiettivo | 70 mm |
| Ingrandimenti disponibili | 15x, 24x, 50x (a seconda dell'oculare); fino a 150x con lente di Barlow 3x |
| Oculari inclusi | H6 mm, H12,5 mm, H20 mm |
| Lente di Barlow | 3x |
| Prisma a 45° | Sì, per raddrizzatore d'immagine |
| Lente di inversione | 1,5x |
| Cercatore | 5x24 |
| Treppiede | Altezza max 125 cm, regolabile, con livella a bolla |
| Filtri inclusi | Filtro verde e filtro solare |
| Peso | 1,8 kg |
| Dimensioni | 45 x 45 x 11 cm |
| Garanzia | 2 anni |
| Assistenza tecnica | Telefono: 01805 012643 (14 cent/min da linea fissa tedesca), email: support@technaxx.de |
| Manutenzione | Pulire con un panno che non lascia pelucchi asciutto o leggermente umido. Evitare prodotti abrasivi. |
| Sicurezza | Non guardare mai direttamente il sole – rischio di cecità. Tenere lontano dalla portata dei bambini. |
| Utilizzo | Privato, non commerciale |
Domande frequenti - TX-175 TECHNAXX
Domande degli utenti su TX-175 TECHNAXX
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Binocoli in formato PDF gratuitamente! Trova il tuo manuale TX-175 - TECHNAXX e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. TX-175 del marchio TECHNAXX.
MANUALE UTENTE TX-175 TECHNAXX
Using Barlow Lens 3X

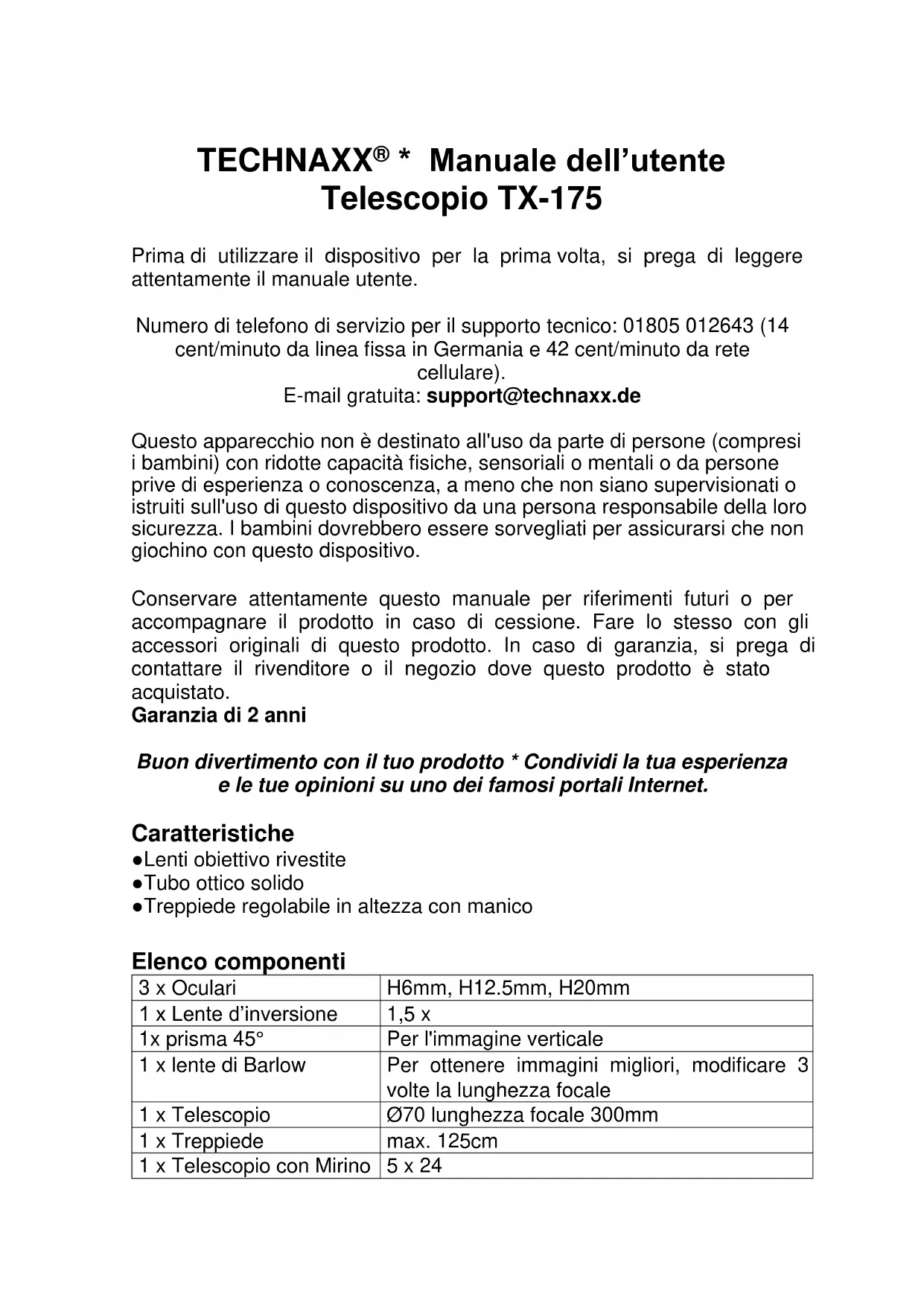

TECHNAXX® \* Manuale dell'utente Telescopio TX-175
Prima di utilizzare il dispositivo per la prima volta, si prega di leggere attentamente il manuale utente.
Numero di telefono di servizio per il supporto tecnico: 01805 012643 (14 cent/minuto da linea fissa in Germania e 42 cent/minuto da rete cellulare).
E-mail gratuita: support@technaxx.de
Questo apparecchio non è destinato all'uso da parte di persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali o da persone prive di esperienza o conoscenza, a meno che non siano supervisionati o istruiti sull'uso di questo dispositivo da una persona responsabile della loro sicurezza. I bambini dovrebbero essere sorvegliati per assicurarsi che non giochi con questo dispositivo.
Conservare attentamente questo manuale per riferimenti futuri o per accompagnare il prodotto in caso di cessione. Fare lo stesso con gli accessori originali di questo prodotto. In caso di garanzia, si prega di contattare il rivenditore o il negozio dove questo prodotto è stato acquistato.
Garanzia di 2 anni
Buon divertimento con il tuo prodotto * Condividi la tua esperienza e le tue opinioni su uno dei famosi portali Internet.
Caratteristiche
•Lenti obiettivo rivestite
- Tubo ottico solido
- Treppiede regolabile in altezza con manico
Elenco componenti
| 3 x Oculari | H6mm, H12.5mm, H20mm |
| 1 x Lente d’inversione | 1,5 x |
| 1x prisma 45° | Per l'immagine verticale |
| 1 x lente di Barlow | Per ottenere immagini migliori, modificare 3 volte la lunghezza focale |
| 1 x Telescopio | ∅70 lunghezza focale 300mm |
| 1 x Treppiede | max. 125cm |
| 1 x Telescopio con Mirino | 5 x 24 |
| 1 x Filtro luce verde | Consente un notevole miglioramento del contrasto, ad esempio se si osserva la luna |
| 1 x Filtro luce solare | Riduzione della luce solare |
| Peso/Dimensioni | 1,8kg / 45 x 45 x 11cm |

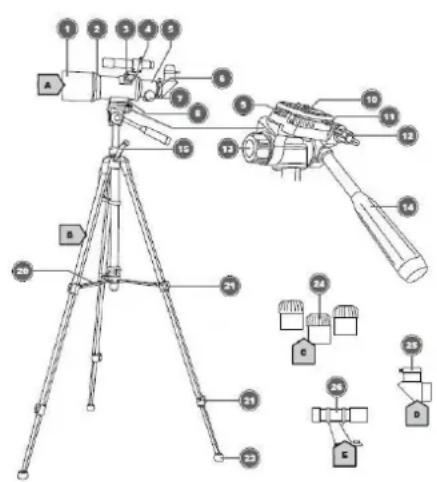

Panoramica del prodotto
| 1 | Scudo anti rugiada |
| 2 | Lente obiettivo |
| 3 | Vite di fissaggio |
| 4 | Supporto per cercatore |
| 5 | Prolunga oculare |
| 6 | Portaoculare |
| 7 | Rotellina di messa a fuoco |
| 8 | Raccordo di assemblaggio |
| 9 | livella |
| 10 | Vite |
| 11 | Leva di bloccaggio |
| 12 | Vite di fissaggio | 13 | Vite di fissaggio |
| 14 | Manico | 15 | Manovella (regolazione dell'altezza) |
| 20 | Puntone | 21 | Leva di chiusura |
| 23 | Piedino in gomma |
Sito di collocazione
Scegliere un sito buio per evitare un'interferenza di adattamento derivante dalle luci. Si suggerisce di posizionare il telescopio su una superficie piana e stabile. Non osservare all'interno di ambienti confinati. Approssimativamente 30 minuti prima di iniziare un'osservazione, posizionare il telescopio e gli accessori nella postazione desiderata in modo tale da consentire che la temperatura si compensi.
Regolazione del treppiedi
Estendere gradualmente le gambe del treppiede fino a quando il ponticello è completamente aperto. Aprire la leva di bloccaggio delle gambe del treppiede. Estendere le gambe del treppiede all'altezza desiderata. Assicurarsi che la bolla della livella circolare sia posizionata al centro del cerchio così da garantire un piano d'appoggio perfettamente orizzontale. Richiudere la leva di bloccaggio delle gambe del treppiede. Allentare la vite di bloccaggio dedicata alla regolazione dell'altezza. Estendere la testa del
treppiede fino a raggiungere l'altezza desiderata. Stringere manualmente la vite di bloccaggio di regolazione dell'altezza.
Installazione del Telescopio sul Treppiede
Avvitare il perno filettato della piastra della testa del treppiede nell'apposito raccordo di collegamento del telescopio per fissarlo. Assicurarsi che la lente dell'obiettivo sia rivolta in direzione opposta al manico.
Montaggio del cercatore
Allentare le viti di fissaggio.
Inserire l'accessorio desiderato nel portaoculare.
Stringere manualmente la vite di fissaggio affinché l'accessorio sia bloccato saldamente.
Utilizzo degli oculari
L'intervallo di ingrandimento dipende dalla lunghezza focale del telescopio e degli oculari. L'ingrandimento può essere modificato cambiando gli oculari.
Esempio:
Lunghezza focale del telescopio: Lunghezza focale dell'oculare=Ingrandimento
300mm: 6mm = 50x
Utilizzare un oculare con una lunghezza focale maggiore (=ingrandimento inferiore) quando si inizia un'osservazione.
Utilizzo del prisma
Il prisma verrà agganciato al telescopio tra il portaoculare e l'oculare.
Consente di invertire l'immagine in un'immagine verticale.
Utilizzo della lente di Barlow 3X
Una lente di Barlow è un componente ottico che viene inserito tra l'oculare e il focheggiatore. Al suo interno è presente una lente negativa che estende artificialmente la lunghezza focale del telescopio.
La lunghezza focale del telescopio è di 300mm, in combinazione con la lente di Barlow 3X la lunghezza focale viene estesa di un fattore 3.
Lunghezza focale: 300mm + lente di Barlow 3X equivale a una lunghezza focale di 900mm.
900mm: 6mm = ingrandimento pari a 150 volte.
Una lente di Barlow è un componente addizionale composto da un sistema di lenti. Ogni lente riflette la luce e la assorbe ulteriormente nel materiale della lente. Ciò si traduce in una minore quantità di luce
in grado di raggiungere l'occhio. Pertanto, è necessario considerare quando una lente di Barlow può essere utile, ad esempio in caso si voglia dedicarsi alla fotografia planetaria.
Utilizzo dell'oculare erettore 1,5X
questa lente può essere utilizzata direttamente nel tubo ottico o in combinazione con il prisma. Bisogna tenere in considerazione che il fattore d'ingrandimento aumenta di 1,5 volte, per esempio 300mm:20=50 *1,5=ingrandimento 75 volte.
Mirino
Inversione dell'immagine
Il nostro mirino non dispone di un'inversione ottica dell'immagine integrata. In questo caso, l'immagine è visibile capovolta quando si guarda nel mirino. Non si tratta di un difetto!
Osservazione
Puntare il telescopio sull'oggetto desiderato (per esempio la luna) e guardare attraverso il mirino. Usare la regolazione orizzontale e verticale del telescopio per centrare l'oggetto al centro del reticolo. Guardare attraverso l'oculare per ottenere una visuale ingrandita dell'oggetto. Se necessario, regolate la nitidezza dell'immagine mediante la rotellina di messa a fuoco. L'ingrandimento può essere potenziato passando da un oculare con una lunghezza focale maggiore (ad esempio 20mm) a un oculare con una lunghezza focale inferiore (12,5mm).
Risoluzione dei problemi
| Nessuna Immagine | Rimuovere le protezioni, cambiare l'oculare |
| Immagine sfocata | Regolare la nitidezza agendo sulla rotellina di messa a fuoco. |
| Immagine scadente | Non osservare attraverso un vetro, pulire le lenti |
Cura e manutenzione
Pulire il dispositivo solo con un panno asciutto o leggermente umido e privo di Ianugine. Non utilizzare detergenti abrasivi per pulire il dispositivo. Questo dispositivo è uno strumento ottico ad alta precisione, quindi, per evitare danni, si prega di evitare le seguenti pratiche: ●Utilizzare il
dispositivo a temperature ultra-alte o ultra-basse. ●Conservare o utilizzare il dispositivo in un ambiente umido per un periodo prolungato. ●Utilizzare il dispositivo in caso di pioggia o in acqua. ●Mantenere o utilizzare il dispositivo in un ambiente in cui è sottoposto a forti vibrazioni. ●Evitare di lasciare impronte digitali sull'ottica
Suggerimenti
- Il dispositivo è destinato esclusivamente all'uso privato e non commerciale. •Utilizzare questo dispositivo solo come descritto in questo manuale dell'utente. •Non posizionare alcuna parte di questo dispositivo in acqua o altri liquidi. •Non maneggiare il dispositivo con le mani bagnate.
- Evitare che entri in contatto con superfici calde o con umidità elevata.
- Tenere lontano da fonti di calore per evitare la deformazione delle parti in plastica. - Non rimuovere mai l'obiettivo dalla sua sede e non modificare la sua regolazione
Istruzioni di sicurezza
- Non osservare mai direttamente il sole o le aree adiacenti attraverso questo dispositivo. Sussiste il rischio di ACCECARSI! • I bambini dovrebbero usare questo dispositivo solo sotto la supervisione di un adulto. • Conservare i materiali di imballaggio (sacchetti di plastica, elastici, ecc.) al di fuori della portata dei bambini. Sussiste il rischio di SOFFOCAMENTO. • Non esporre mai il dispositivo, in particolare le lenti, alla luce diretta del sole. Il concentramento dei raggi luminosi può provocare incendi e/o ustioni. • Non smontare mai il dispositivo. Consultare il proprio rivenditore in caso si riscontrino dei difetti. Il rivenditore contatterà il nostro centro di assistenza e invierà, se necessario, il dispositivo per la riparazione. • Non esporre il dispositivo a temperature elevate. • Il dispositivo è destinato esclusivamente all'uso privato. • Prestare attenzione alla privacy delle altre persone. • Non utilizzare questo dispositivo per guardare negli appartamenti, ad esempio.
Distributore: Technaxx Deutschland GmbH & Co.KG, Konrad-Zuse-Ring 16-18 61137 Schöneck, Germany, www.Technaxx.de
