Produkttyp	Astronomisches Teleskop
Marke	Technaxx
Modell	TX-175
Brennweite	300 mm
Objektivdurchmesser	70 mm
Verfügbare Vergrößerungen	15x, 24x, 50x (abhängig vom Okular); bis zu 150x mit 3x Barlow-Linse
Mitgelieferte Okulare	H6 mm, H12,5 mm, H20 mm
Barlow-Linse	3x
45°-Prisma	Ja, für Bildaufrichtung
Umkehrlinse	1,5x
Sucher	5x24
Stativ	Max. Höhe 125 cm, verstellbar, mit Wasserwaage
Mitgelieferte Filter	Grüner Filter und Sonnenfilter
Gewicht	1,8 kg
Abmessungen	45 x 45 x 11 cm
Garantie	2 Jahre
Technische Unterstützung	Telefon: [phone] (14 ct/min aus dem deutschen Festnetz), E-Mail: [e-mail]
Pflege	Reinigung mit einem trockenen oder leicht feuchten fusselfreien Tuch. Vermeiden Sie scheuernde Reinigungsmittel.
Sicherheit	Niemals direkt in die Sonne schauen – Erblindungsrisiko. Außerhalb der Reichweite von Kindern aufbewahren.
Verwendung	Privat, nicht kommerziell

Häufig gestellte Fragen - TX-175 TECHNAXX

Wie montiere ich das Teleskop auf dem Stativ?

Schrauben Sie die Gewindeschraube des Stativkopfs auf die Montageverbindung des Teleskops. Stellen Sie sicher, dass die Objektivlinse in die entgegengesetzte Richtung des Griffs zeigt.

Wie verwende ich den Sucher?

Richten Sie das Teleskop auf das gewünschte Objekt und schauen Sie in den Sucher. Verwenden Sie die horizontalen und vertikalen Einstellungen, um das Objekt im Sucherziel zu zentrieren. Das Bild ist darin vertikal umgekehrt (normal).

Wie wechsle ich das Okular?

Lösen Sie die Befestigungsschrauben der Okularaufnahme, entfernen Sie das aktuelle Okular und setzen Sie das neue Okular ein. Ziehen Sie die Schrauben von Hand fest, um es zu fixieren.

Was tun, wenn das Bild unscharf ist?

Drehen Sie am Fokussierrad, um die Schärfe einzustellen. Wenn das Bild unscharf bleibt, überprüfen Sie, ob die Abdeckungen entfernt sind und das Okular richtig eingesetzt ist.

Wie reinige ich die Linsen?

Verwenden Sie ein trockenes oder leicht feuchtes fusselfreies Tuch. Verwenden Sie niemals scheuernde Reinigungsmittel. Vermeiden Sie Fingerabdrücke auf den optischen Elementen.

Kann ich mit diesem Teleskop die Sonne beobachten?

Nein, schauen Sie niemals direkt in die Sonne mit dem Gerät. Dies kann zu irreversibler Erblindung führen. Verwenden Sie nur den mitgelieferten Sonnenfilter, um die Helligkeit zu reduzieren, aber schauen Sie niemals ohne Filter.

Wozu dient die 3x Barlow-Linse?

Die Barlow-Linse verlängert künstlich die Brennweite des Teleskops. Mit der 3x Barlow erhöht sich die Brennweite von 300 mm auf 900 mm, was die Vergrößerung erhöht (z. B. mit 6 mm Okular ergibt sich eine 150-fache Vergrößerung).

Wie erhalte ich ein aufrechtes Bild?

Verwenden Sie das mitgelieferte 45°-Prisma. Es wird zwischen Okularaufnahme und Okular befestigt, um das Bild vertikal aufzurichten.

Wie lange ist die Garantie für dieses Produkt?

Die Garantie beträgt 2 Jahre. Bei Reklamationen wenden Sie sich an den Händler oder das Geschäft, in dem Sie das Produkt gekauft haben.

Wie kontaktiere ich den technischen Support?

Sie erreichen den Support unter 01805 012643 (14 ct/min aus dem deutschen Festnetz, 42 ct/min aus dem Mobilfunk) oder per E-Mail an [e-mail].

BEDIENUNGSANLEITUNG TX-175 TECHNAXX

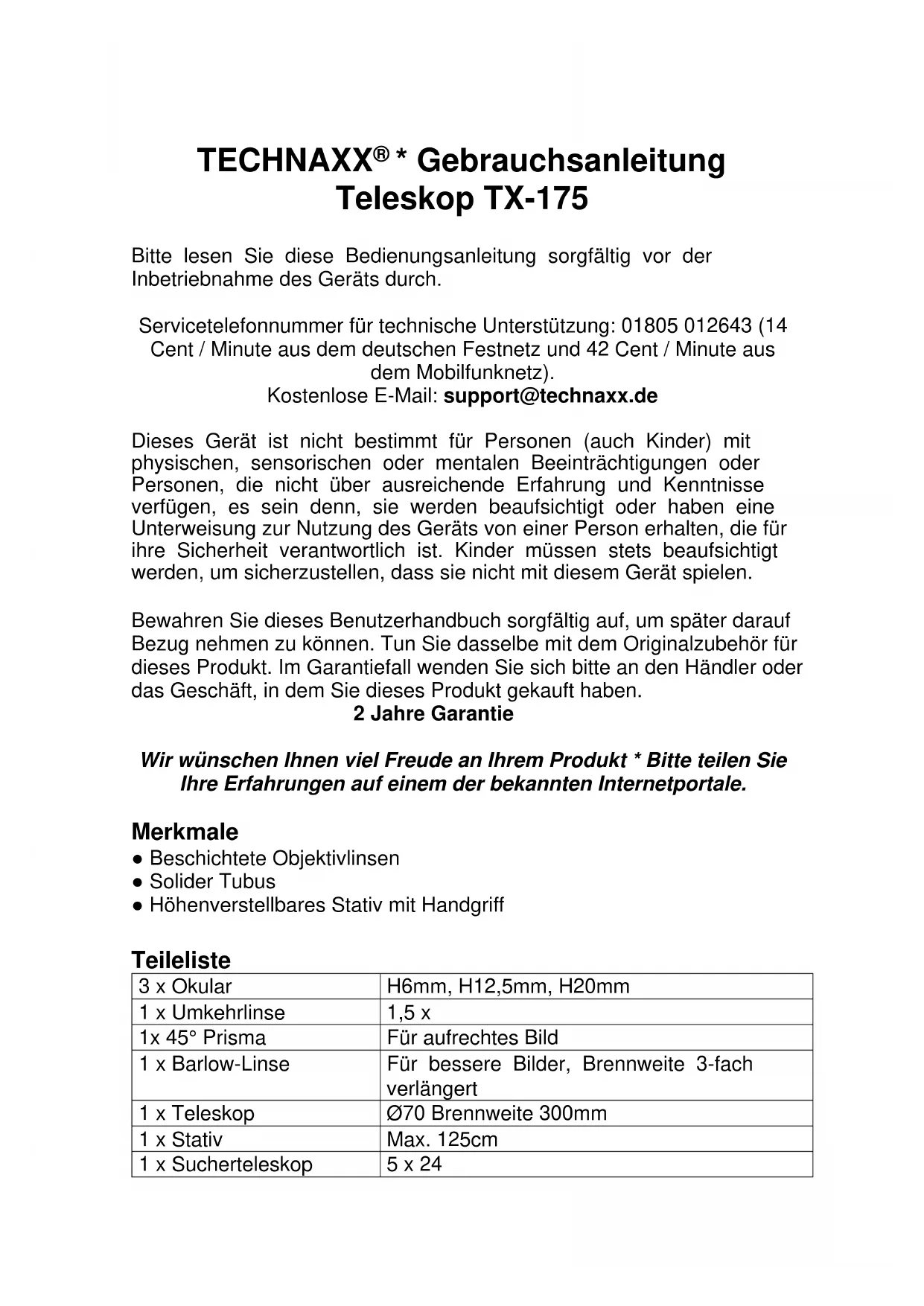

TECHNAXX® \* Gebrauchsanleitung Teleskop TX-175

Bitte lesen Sie diese Bedienungsanleitung sorgfältig vor der Inbetriebnahme des Geräts durch.

Servicetelefonnummer für technische Unterstützung: 01805 012643 (14 Cent / Minute aus dem deutschen Festnetz und 42 Cent / Minute aus dem Mobilfunknetz).

Kostenlose E-Mail: [e-mail]

Dieses Gerät ist nicht bestimmt für Personen (auch Kinder) mit physischen, sensorischen oder mentalen Beeinträchtigungen oder Personen, die nicht über ausreichende Erfahrung und Kenntnisse verfügen, es sein denn, sie werden beaufsichtigt oder haben eine Unterweisung zur Nutzung des Geräts von einer Person erhalten, die für ihre Sicherheit verantwortlich ist. Kinder müssen stets beaufsichtigt werden, um sicherzustellen, dass sie nicht mit diesem Gerät spielen.

Bewahren Sie dieses Benutzerhandbuch sorgfältig auf, um später darauf Bezug nehmen zu können. Tun Sie dasselbe mit dem Originalzubehör für dieses Produkt. Im Garantiefall wenden Sie sich bitte an den Händler oder das Geschäft, in dem Sie dieses Produkt gekauft haben.

2 Jahre Garantie

Wir wünschen Ihnen viel Freude an Ihrem Produkt * Bitte teilen Sie Ihre Erfahrungen auf einem der bekannten Internetportale.

Merkmale

• Beschichtete Objektivlinsen
• Solider Tubus
• Höhenverstellbares Stativ mit Handgriff

Teileliste

3 x Okular	H6mm, H12,5mm, H20mm
1 x Umkehrlinse	1,5 x
1x 45° Prisma	Für aufrechtes Bild
1 x Barlow-Linse	Für bessere Bilder, Brennweite 3-fach verlängert
1 x Teleskop	∅70 Brennweite 300mm
1 x Stativ	Max. 125cm
1 x Sucherteleskop	5 x 24
1 x Grünlichtfilter	Ermöglicht starke Kontrastverstärkung z. B. auf der Mondoberfläche
1 x Sonnenlichtfilter	Verringerung von Sonnenlicht
Gewicht/Abmessungen	1,8kg / 45 x 45 x 11cm

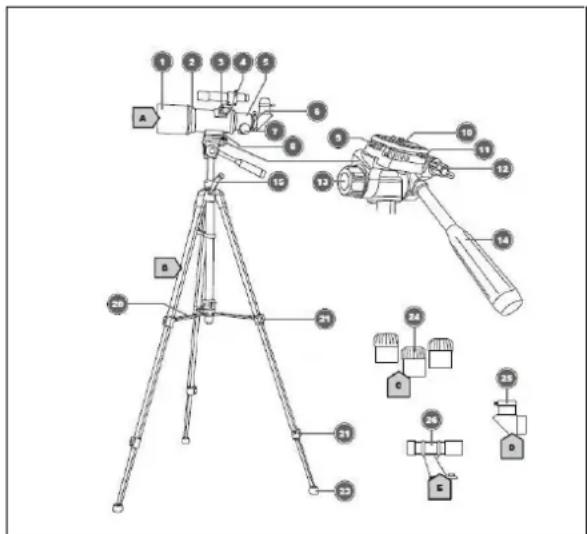

Produktübersicht

1	Tauschild
2	Objektivlinse
3	Fixierschraube
4	Halterung für Sucherteleskop
5	Okularverlängerung
6	Okularhalterung
7	Fokussierrad
8	Montageanschluss
9	Wasserwaage
10	Schraube
11	Verriegelungshebel

12	Fixierschraube	13	Fixierschraube
14	Griff	15	Klemmschraube (Höhe einstellen)
20	Strebe	21	Klemmhebel
23	Gummifuß

Ort

Wählen Sie einen dunklen Ort, um eine Störung der Dunkelanpassung durch Licht zu vermeiden. Eine flache und stabile Oberfläche wird empfohlen. Beobachten Sie nicht aus geschlossenen Räumen heraus. Positionieren Sie das Teleskop und das Zubehör ca. 30 Minuten vor Beginn der Beobachtung an dem gewünschten Ort, um einen Temperaturausgleich zu ermöglichen.

Aufstellen des Stativs

Ziehen Sie die Stativbeine langsam heraus, bis die Stativbrücke vollständig geöffnet ist. Öffnen Sie den Klemmhebel für die Stativbeine. Ziehen Sie die Stativbeine auf die gewünschte Länge heraus. Achten Sie darauf, dass sich die Blase der Wasserwaage in der Mitte des Kreises befindet, um einen waagerechten Stand zu gewährleisten. Schließen Sie den Klemmhebel für die Stativbeine. Lösen Sie die Feststellschraube der Höhenverstellung. Ziehen Sie den Stativkopf auf die gewünschte Höhe heraus. Ziehen Sie die Feststellschraube der Höhenverstellung fest.

Anbringen des Teleskops auf dem Stativ

Schrauben Sie den Gewindebolzen der Stativkopfplatte in den

Befestigungsanschluss des Teleskops, um es zu befestigen.

Stellen Sie sicher, dass die Objektivlinse in die entgegengesetzte

Richtung zum Griff gerichtet ist.

Anbringen des Sucherteleskops

Lösen Sie die Feststellschraube.

Setzen Sie das gewünschte Zubehör in die Okularhalterung ein.

Ziehen Sie die Befestigungsschraube von Hand so an, dass das Zubehör sicher befestigt ist.

Verwendung von Okularen

Der Vergrößerungsbereich hängt von der Brennweite des Teleskops und der Okulare ab. Durch Austausch der Okulare lässt sich die Vergrößerung ändern.

Beispiel:

Brennweite des Teleskops: Okular-Brennweite = Vergrößerung

300mm: 6mm = 50-fache Vergrößerung

Verwenden Sie zu Beginn einer Beobachtung ein Okular mit größerer

Brennweite (= geringerer Vergrößerung).

Verwendung des Prismas

Das Prisma wird am Teleskop zwischen der Okularhalterung und dem Okular angebracht. Es ermöglicht die Umkehrung des Bildes in ein aufrechtes Bild.

Verwendung der Barlow-Linse 3X

Die Barlow-Linse ist eine optische Komponente, die zwischen dem Okular und dem Fokussierer eingesetzt wird. In ihm befindet sich eine Minuslinse, die die Brennweite des Teleskops künstlich verlängert.

Die Brennweite des Teleskops beträgt 300mm; in Kombination mit der

Barlow-Linse 3X wird die Brennweite um den Faktor 3 verlängert.

Brennweite: 300mm + Barlow-Linse 3X entspricht einer Brennweite von 900mm.

900mm: 6mm = 150-fache Vergrößerung.

Eine Barlow-Linse ist ein zusätzliches Bauteil, das Linsen enthält. Jede Linse reflektiert Licht und absorbiert es zusätzlich im Linsenmaterial. Dies führt dazu, dass weniger Licht das Auge erreicht. Daher sollte man sich überlegen, wann eine Barlow-Linse sinnvoll ist, z. B. bei Planetenfotografie.

Verwendung des Aufrichtungsokulars 1,5X

Diese Linse kann entweder direkt im Tubus oder in Kombination mit dem Prisma verwendet werden. Beachten Sie, dass sich der Vergrößerungsfaktor um das 1,5-fache erhöht, z. B. 300mm : 20=50 *1,5 = 75-fache Vergrößerung.

Sucher

Bildumkehrung

Unser Sucher verfügt nicht über eine integrierte optische Bildumkehrung. In diesem Fall erscheint das Bild beim Blick durch den Sucher auf dem Kopf stehend. Dies ist kein Fehler!

Beobachtung

Richten Sie das Teleskop auf das gewünschte Objekt (z.B. den Mond) und schauen Sie durch den Sucher. Verwenden Sie die horizontale und vertikale Einstellung des Teleskops, um das Objekt in der Mitte des Fadenkreuzes des Suchers zu zentrieren. Schauen Sie durch das Okular, um eine vergrößerte Ansicht des Objekts zu erhalten. Stellen Sie die Bildschärfe bei Bedarf durch Drehen des Fokussierrads ein. Die Vergrößerung kann durch den Wechsel von einem Okular mit einer hohen Brennweite (z.B. 20mm) zu einem Okular mit einer niedrigeren Brennweite (12,5mm) verbessert werden.

Störungsbehebung

Kein Bild	Entfernen Sie die Kappen, wechseln Sie das Okular
Undeutliches Bild	Stellen Sie die Bildschärfe durch Drehen des Fokussierrads ein.
Schlechtes Bild	Beobachten Sie nicht durch Glas, reinigen Sie die Linsen

Pflege und Wartung

Reinigen Sie das Gerät nur mit einem trockenen oder leicht angefeuchteten, fusselfreien Tuch. Verwenden Sie keine Scheuermittel, um das Gerät zu reinigen. Dieses Gerät ist ein hochpräzises optisches Instrument. Um Schäden daran zu vermeiden, befolgen Sie bitte die nachfolgenden Anweisungen: • Verwenden Sie das Gerät nicht in Umgebungen, die extrem hohe oder niedrige Temperaturen aufweisen. • Vermeiden Sie es, das Gerät über einen längeren Zeitraum an einem feuchten Ort zu lagern oder zu verwenden. • Verwenden Sie es nicht bei Regen oder im Wasser. •Sehen Sie vom Transport oder der Verwendung

ab, wenn es dabei starken Erschütterungen ausgesetzt ist. ● Vermeiden Sie Finderabdrücke auf der Optik.

Hinweise

- Das Gerät ist ausschließlich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. - Verwenden Sie dieses Gerät nur auf die in diesem Benutzerhandbuch beschriebene Art und Weise. - Tauchen Sie keine der Komponenten des Geräts in Wasser oder andere Flüssigkeiten. - Bedienen Sie das Gerät nicht mit feuchten Händen. - Verhindern Sie, dass das Gerät mit heißen Oberflächen oder höher Feuchtigkeit in Kontakt kommt. - Halten Sie es von Wärmequellen fern, damit keine Verformungen der Kunststoffteile auftreten. - Entfernen Sie niemals das Objektiv aus seiner Fassung und verändern Sie nicht seine Einstellung.

Sicherheitshinweise

- Schauen Sie niemals durch dieses Gerät direkt in die Sonne oder in die Nähe der Sonne. Es besteht die Gefahr, dass Sie sich blind machen! • Kinder sollten das Gerät nur unter Aufsicht verwenden. • Halten Sie das Verpackungsmaterial (Kunststoffbeutel, Gummibänder usw.) von Kindern fern. Es besteht Erstickungsgefahr. • Setzen Sie das Gerät - insbesondere die Linsen - niemals direktem Sonnenlicht aus. Konzentration von Lichtstrahlen kann Brände und/oder Verbrennungen verursachen. • Zerlegen Sie niemals das Gerät. Bitte wenden Sie sich bei Defekten an Ihren Händler. Der Händler wird sich mit unserem Service-Center in Verbindung setzen und das Gerät bei Bedarf zur Reparatur einschicken. • Setzen Sie das Gerät keinen hohen Temperaturen aus. • Das Gerät ist ausschließlich für den privaten Gebrauch bestimmt. • Berücksichtigen Sie bitte stets die Privatsphäre Dritter. • Verwenden Sie dieses Gerät nicht, um beispielsweise in Wohnungen zu schauen.

Vertriebshändler:: Technaxx Deutschland GmbH & Co.KG, Konrad-Zuse-Ring 16-18 61137 Schöneck, Deutschland www.Technaxx.de
