Producttype	Astronomische telescoop
Merk	Technaxx
Model	TX-175
Brandpuntsafstand	300 mm
Objectiefdiameter	70 mm
Beschikbare vergrotingen	15x, 24x, 50x (afhankelijk van oculair); tot 150x met 3x Barlow-lens
Inbegrepen oculairs	H6 mm, H12,5 mm, H20 mm
Barlow-lens	3x
45° prisma	Ja, voor beeldomkeerder
Omkeerlens	1,5x
Zoeker	5x24
Statief	Max hoogte 125 cm, verstelbaar, met waterpas
Inbegrepen filters	Groen filter en zonfilter
Gewicht	1,8 kg
Afmetingen	45 x 45 x 11 cm
Garantie	2 jaar
Technische ondersteuning	Telefoon: 01805 012643 (14 ct/min vanaf Duits vast net), e-mail: [e-mail]
Onderhoud	Reinigen met een droge of licht vochtige pluisvrije doek. Vermijd schurende producten.
Veiligheid	Kijk nooit rechtstreeks naar de zon – risico op blindheid. Buiten bereik van kinderen houden.
Gebruik	Privé, niet commercieel

Veelgestelde vragen - TX-175 TECHNAXX

Hoe monteer ik de telescoop op het statief?

Schroef de schroefbout van de statiefkop op de montuurverbinding van de telescoop. Zorg ervoor dat de objectieflens in de tegenovergestelde richting van de handgreep wijst.

Hoe gebruik ik de zoeker?

Richt de telescoop op het gewenste object en kijk in de zoeker. Gebruik de horizontale en verticale instellingen om het object in het zoekervizier te centreren. Het beeld is verticaal omgekeerd (normaal).

Hoe vervang ik het oculair?

Draai de bevestigingsschroeven van de oculairhouder los, verwijder het huidige oculair en plaats het nieuwe oculair. Draai de schroeven met de hand vast om te bevestigen.

Wat te doen als het beeld wazig is?

Draai aan de scherpstelknop om de scherpte aan te passen. Als het beeld wazig blijft, controleer dan of de beschermkappen zijn verwijderd en het oculair goed is geplaatst.

Hoe maak ik de lenzen schoon?

Gebruik een droge of licht vochtige pluisvrije doek. Gebruik nooit schurende producten. Vermijd vingerafdrukken op de optische onderdelen.

Kan ik de zon observeren met deze telescoop?

Nee, kijk nooit rechtstreeks in de zon met het apparaat. Dit kan onomkeerbare blindheid veroorzaken. Gebruik alleen het meegeleverde zonfilter om de helderheid te verminderen, maar kijk nooit zonder filter.

Waar dient de 3x Barlow-lens voor?

De Barlow-lens verlengt kunstmatig de brandpuntsafstand van de telescoop. Met de 3x Barlow gaat de brandpuntsafstand van 300 mm naar 900 mm, waardoor de vergroting toeneemt (bijv. met 6 mm oculair, vergroting 150x).

Hoe krijg ik een rechtopstaand beeld?

Gebruik het meegeleverde 45° prisma. Het wordt bevestigd tussen de oculairhouder en het oculair om het beeld verticaal recht te zetten.

Wat is de garantie van dit product?

De garantie is 2 jaar. Neem bij klachten contact op met de verkoper of de winkel waar u het product hebt gekocht.

Hoe neem ik contact op met de technische ondersteuning?

U kunt de technische ondersteuning bereiken via 01805 012643 (14 ct/min vanaf een Duits vast net, 42 ct/min vanaf een mobiel) of per e-mail naar [e-mail]

GEBRUIKSAANWIJZING TX-175 TECHNAXX

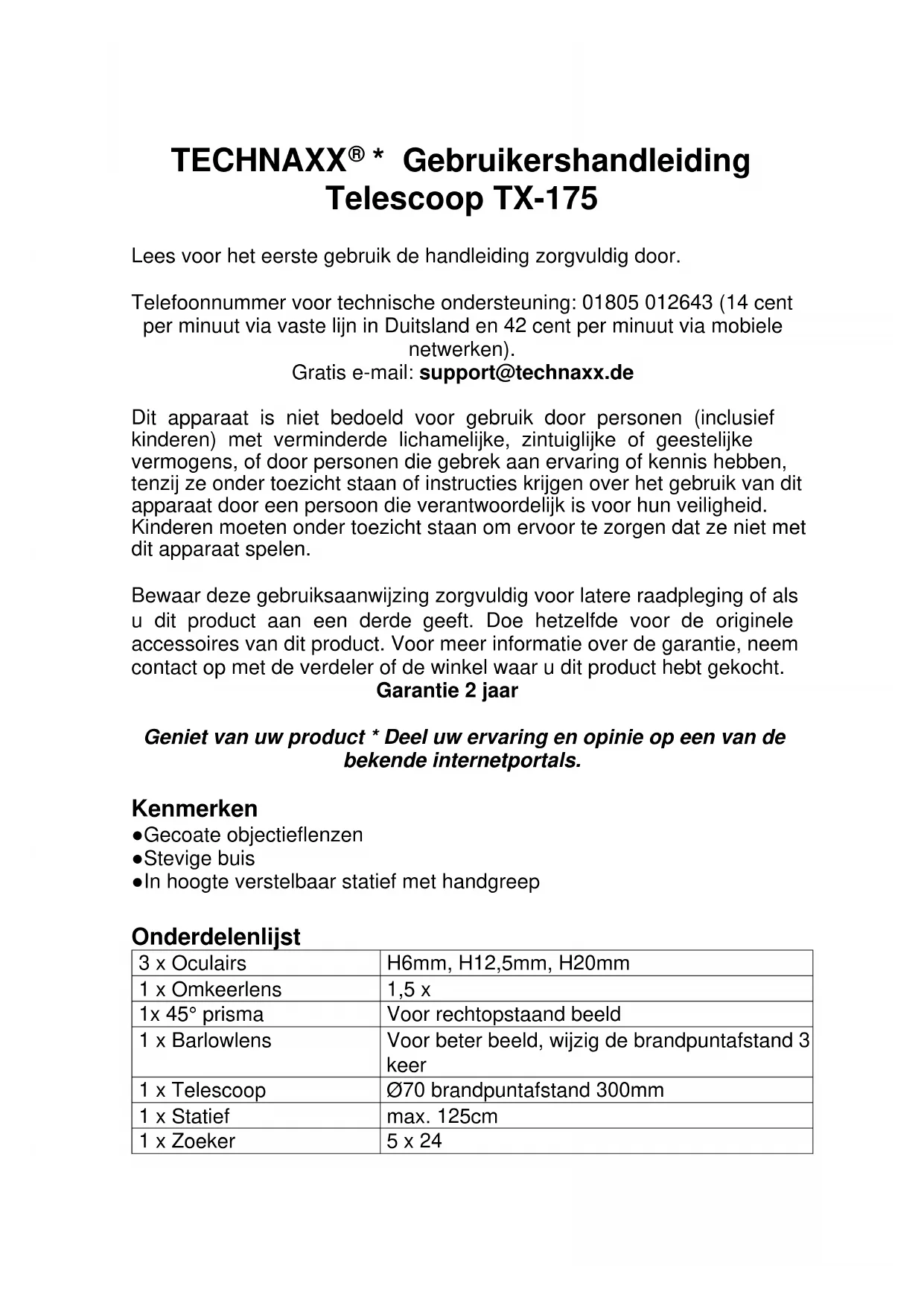

TECHNAXX® \* Gebruikershandleiding Telescoop TX-175

Lees voor het eerste gebruik de handleiding zorgvuldig door.

Telefoonnummer voor technische ondersteuning: 01805 012643 (14 cent per minuut via vaste lijn in Duitsland en 42 cent per minuut via mobiele netwerken).

Gratis e-mail: [e-mail]

Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde lichamelijke, zintuiglijke of geestelijke vermogens, of door personen die gebrek aan ervaring of kennis hebben, tenzij ze onder toezicht staan of instructies krijgen over het gebruik van dit apparaat door een persoon die verantwoordelijk is voor hun veiligheid. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met dit apparaat spelen.

Bewaar deze gebruiksaanwijzing zorgvuldig voor latere raadpleging of als u dit product aan een derde geeft. Doe hetzelfde voor de originele accessoires van dit product. Voor meer informatie over de garantie, neem contact op met de verdeler of de winkel waar u dit product hebt gekocht.

Garantie 2 jaar

Geniet van uw product * Deel uw ervaring en opinie op een van de bekende internetportals.

Kenmerken

•Gecoate objectieflenzen
•Stevige buis
- In hoogte verstelbaar statief met handgreep

Onderdelenlijst

3 x Oculairs	H6mm, H12,5mm, H20mm
1 x Omkeerlens	1,5 x
1x 45° prisma	Voor rechtopstaand beeld
1 x Barlowlens	Voor beter beeld, wijzig de brandpuntafstand 3 keer
1 x Telescoop	∅70 brandpuntafstand 300mm
1 x Statief	max. 125cm
1 x Zoeker	5 x 24
1 x Groene lichtfilter	Zorgt voor een sterke contrastverbetering bijv. op de maan
1 x Zonlichtfilter	Vermindert het zonlicht
Gewicht/Afmetingen	1,8kg / 45 x 45 x 11cm

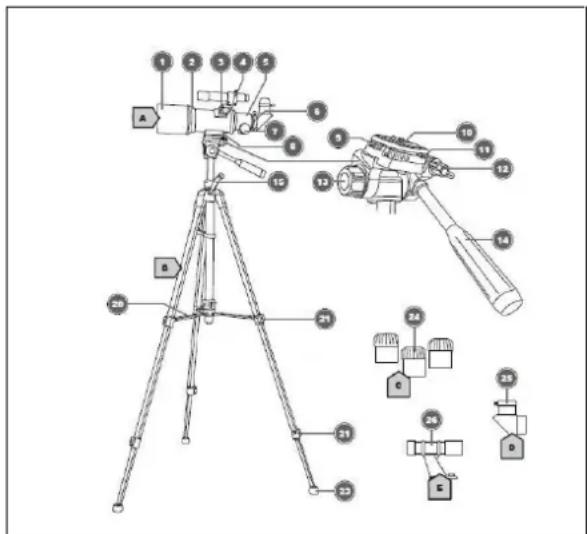

Beschrijving van het product

1	Dauwscherm
2	Objectieflens
3	Vastzetschroef
4	Houder voor zoeker
5	Oculairverlengstuk
6	Oculairhouder
7	Scherpstelwieltje
8	Verbindingsstuk
9	Waterpas
10	Schroef
11	Vergrendelingshendel

12	Vastzetschroef	13	Vastzetschroef
14	Handgreep	15	Slingerschroef
20	Steun	21	Klemhendel
23	Rubber voetje

Geschikte locatie

Kies een donkere locatie om storing door verlichting te vermijden. Een vlakke en stabiele ondergrond wordt aanbevolen. Neem niet waar vanuit een afgesloten ruimte. Ongeveer 30 minuten voor het starten van een waarneming, plaats de telescoop en de accessoires op de gewenste locatie om aan de temperatuur aan te passen.

Het statief opstellen

Trek de statiefpoten langzaam uit totdat de brug helemaal open is. Open de klemhendels van de statiefpoten. Trek de statiefpoten tot de gewenste hoogte uit. Zorg dat de luchtbel van de cirkelvormige waterpas zich mooi in het midden van de cirkel bevindt zodat het statief volledig vlak staat. Sluit de klemhendels van de statiefpoten. Draai de vastzetschroef voor de hoogteregeling los. Trek de statiefkop tot de gewenste hoogte uit. Draai de vastzetschroef voor de hoogteregeling met de hand vast.

De telescoop op het statief vastmaken

Draai de bout van de statiefkopplaat vast in het verbindingsstuk van de telescoop.

Zorg dat de objectieflens naar de andere kant van de handgreep is gericht.

De zoeker vastmaken

Draai de vastzetschroeven los.

Breng het gewenste accessoire in de oculairhouder aan.

Draai de vastzetschroef met de hand vast zodat het accessoire stevig op zijn plaats blijft zitten.

De oculairs gebruiken

Het vergrotingsbereik is afhankelijk van de brandpuntsafstand van de telescoop en de oculairs. De vergroting kan worden veranderd door het vervangen van de oculairs.

Voorbeeld:

Brandpuntafstand van telescoop: Brandpuntafstand van oculair = Vergroting 300mm : 6mm = 50x

Gebruik een oculair met een hoger brandpuntafstand (= lagere vergroting) tijdens het starten van een waarneming.

Het prisma gebruiken

Het prisma wordt aan de telescoop tussen de oculairhouder en het oculair vastgemaakt. Dit zorgt voor een omgekeerd beeld van een rechtopstaand beeld.

De Barlowlens 3X gebruiken

Een Barlowlens is een optisch component dat tussen het oculair en het scherpstelwieltje wordt aangebracht. Binnenin bevindt zich een min-lens die de brandpuntafstand van de telescoop vergroot.

De brandpuntafstand van de telescoop is 300mm, in combinatie met de Barlowlens 3X de brandpuntafstand wordt vergroot met factor 3.

Brandpuntafstand: 300mm + Barlowlens 3X stemt overeen met een brandpuntafstand van 900mm.

900mm : 6mm= 150 keer vergroting.

Een Barlowlens is een bijkomend component dat lenzen bevat. Elke lens reflecteert licht en absorbeert het vervolgens in het lensmateriaal. Dit resulteert in minder licht dat het oog bereikt. U moet aldus overwegen wanneer het gebruiken van een Barlowlens al dan niet zinvol is, bijv. voor planetaire fotografie.

Het opstaande oculair 1,5X gebruiken

Deze lens kan worden gebruikt direct in de buis of in combinatie met het prisma. De vergrotingsfactor wordt met 1,5 keer vergroot, bijv. 300mm:20=50 *1,5=75 keer vergroting.

Zoeker

Beeldomkering

Onze zoeker heeft geen geïntegreerde optische beeldomkering. In dit geval is het beeld ondersteboven wanneer men door de zoeker kijkt. Dit is geen fout!

Waarneming

Richt de telescoop naar het gewenste object (bijv. de maan) en kijk door de zoeker. Gebruik de horizontale en verticale afstelling van de telescoop om het object mooi in het midden van het vizier van de zoeker te krijgen. Kijk door het oculair voor een groter beeld van het object. Indien nodig, stel het beeld scherp door aan het scherpstelwieltje te draaien. De vergroting kan worden verbeterd door het oculair met een hoge brandpuntafstand (bijv. 20mm) te vervangen door een oculair met een lagere brandpuntafstand (12,5mm).

Probleemoplossing

Geen beeld	Verwijder de kappen en vervang het oculair
Wazig beeld	Stel het beeld scherp door aan het scherpstelwieltje te draaien.
Slecht beeld	Kan niet door het glas kijken, reinig de lenzen

Reiniging en onderhoud

Maak het product alleen schoon met een droge of licht bevochtigde, pluisvrije doek. Maak het apparaat niet schoon met agressieve schoonmaakmiddelen. Dit apparaat is een optisch instrument met hoge precisie, dus vermijd de volgende situaties om schade te voorkomen: ●Het apparaat in een zeer hoge of zeer lage temperatuur gebruiken.

- Langdurig bewaren of gebruiken in een vochtige omgeving. •In de regen of in water gebruiken. •Bedienen of gebruiken in een omgeving met hevige trillingen. •Verwijder vingerafdrukken op de optiek

Tips

- Het apparaat is uitsluitend bedoeld voor privégebruik en niet voor commercieel gebruik. •Gebruik dit apparaat alleen zoals beschreven in

deze gebruikershandleiding. ●Plaats geen enkel onderdeel van dit apparaat in water of een andere vloeistof. ● Hanteer het apparaat niet met natte handen. ●Voorkom dat het in contact komt met hete oppervlakken of een hoge vochtigheid. ●Houd het uit de buurt van warmtebronnen om vervorming van plastic onderdelen te voorkomen. ●Haal het objectief nooit uit de houder en pas het niet aan

Veiligheidsinstructies

- Kijk nooit door dit apparaat direct naar of in de buurt van de zon. U kunt BLIND worden! ●Kinderen mogen dit apparaat alleen onder het toezicht van een volwassene gebruiken. ●Houd het verpakkingsmateriaal (plastic tassen, rubber banden, etc.) uit de buurt van kinderen. Er is VERSTIKKINGSGEVAAR.

- Richt het apparaat, in het bijzonder de lenzen, nooit direct naar de zon. De concentratie van de lichtstralen kan brand en/of brandwonden veroorzaken. - Haal het apparaat nooit uit elkaar. Neem contact op met uw handelaar in geval van een defect. De handelaar zal contact opnemen met ons servicecentrum en het apparaat indien nodig opsturen voor reparatie. - Stel het apparaat niet bloot aan een hoge temperatuur. - Het apparaat is alleen bestemd voor privégebruik. - Let op de privacy van andere mensen. - Gebruik dit apparaat niet om bijvoorbeeld in appartementen te kijken.

Verdeler: Technaxx Deutschland GmbH & Co.KG, Konrad-Zuse-Ring 16-18 61137 Schöneck, Duitsland, www.Technaxx.de
