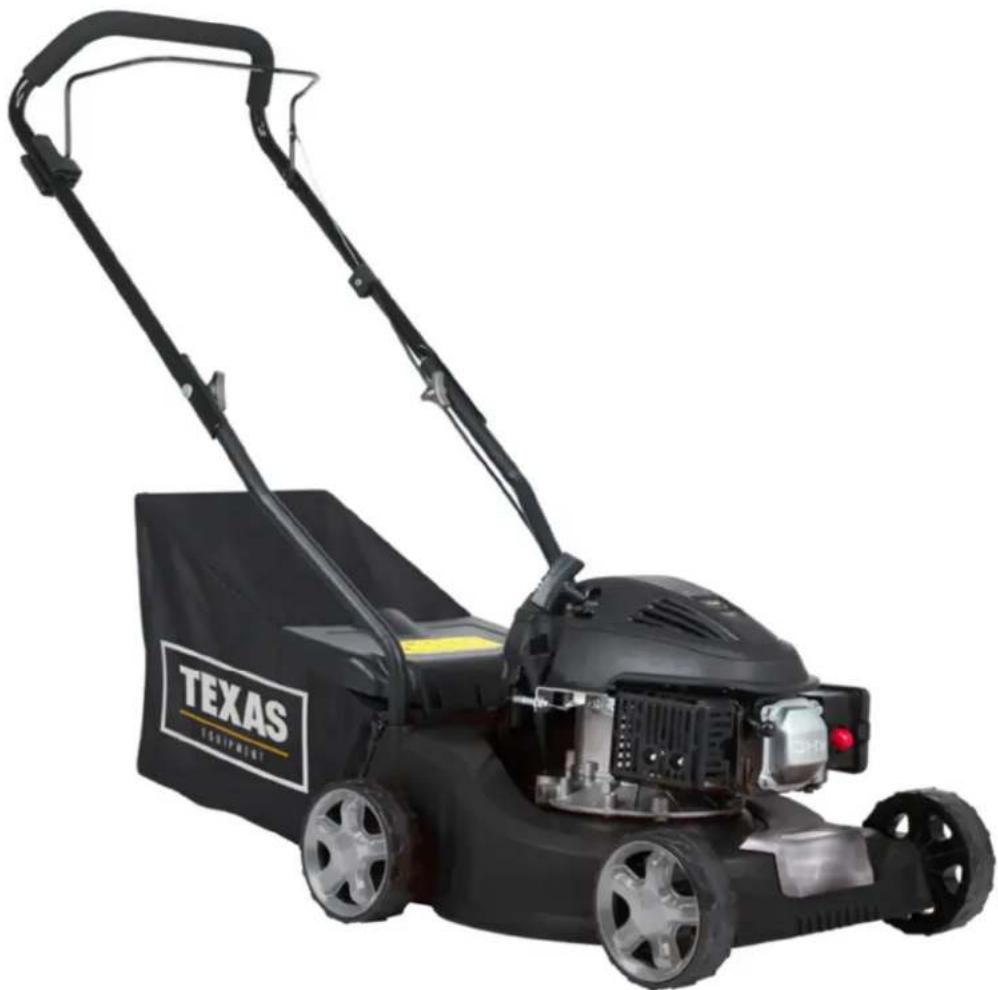

Razor 4010 - Grasmaaier Texas - Gratis gebruiksaanwijzing en handleiding
Vind de handleiding van het apparaat gratis Razor 4010 Texas in PDF-formaat.
| Producttype | Grasmaaier |
| Merk | Texas |
| Model | Razor 4010 |
| Motor | TG150, 79,8 cc / 1,2 kW |
| Snijbreedte | 40 cm |
| Hoogteverstelling | 3 standen, 35-70 mm |
| Wielen | 6" / 6" |
| Opvangzak | 40 L |
| Gewicht | 18 kg |
| Geluidsdrukniveau (LpA) | 83,1 dB(A) |
| Geluidsvermogensniveau (LwA) | 96 dB(A) |
| Trillingsniveau (Ah) | 7,163 m/s² |
| Artikelnummer | 90066510 |
| Brandstoftype | Loodvrije benzine 95 |
| Motorolie type | SAE-30, inhoud 0,45 L |
| Messenrem | Ja, stopt motor en mes in 3 seconden |
| Snijhoogtes | 3 instellingen |
| Garantie | 2 jaar |
Veelgestelde vragen - Razor 4010 Texas
Gebruikersvragen over Razor 4010 Texas
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Grasmaaier in PDF-formaat gratis! Vind uw handleiding Razor 4010 - Texas en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. Razor 4010 van het merk Texas.
GEBRUIKSAANWIJZING Razor 4010 Texas
NL Gebruikershandleiding
TEXAS
EQUIPMENT
RAZOR 4010

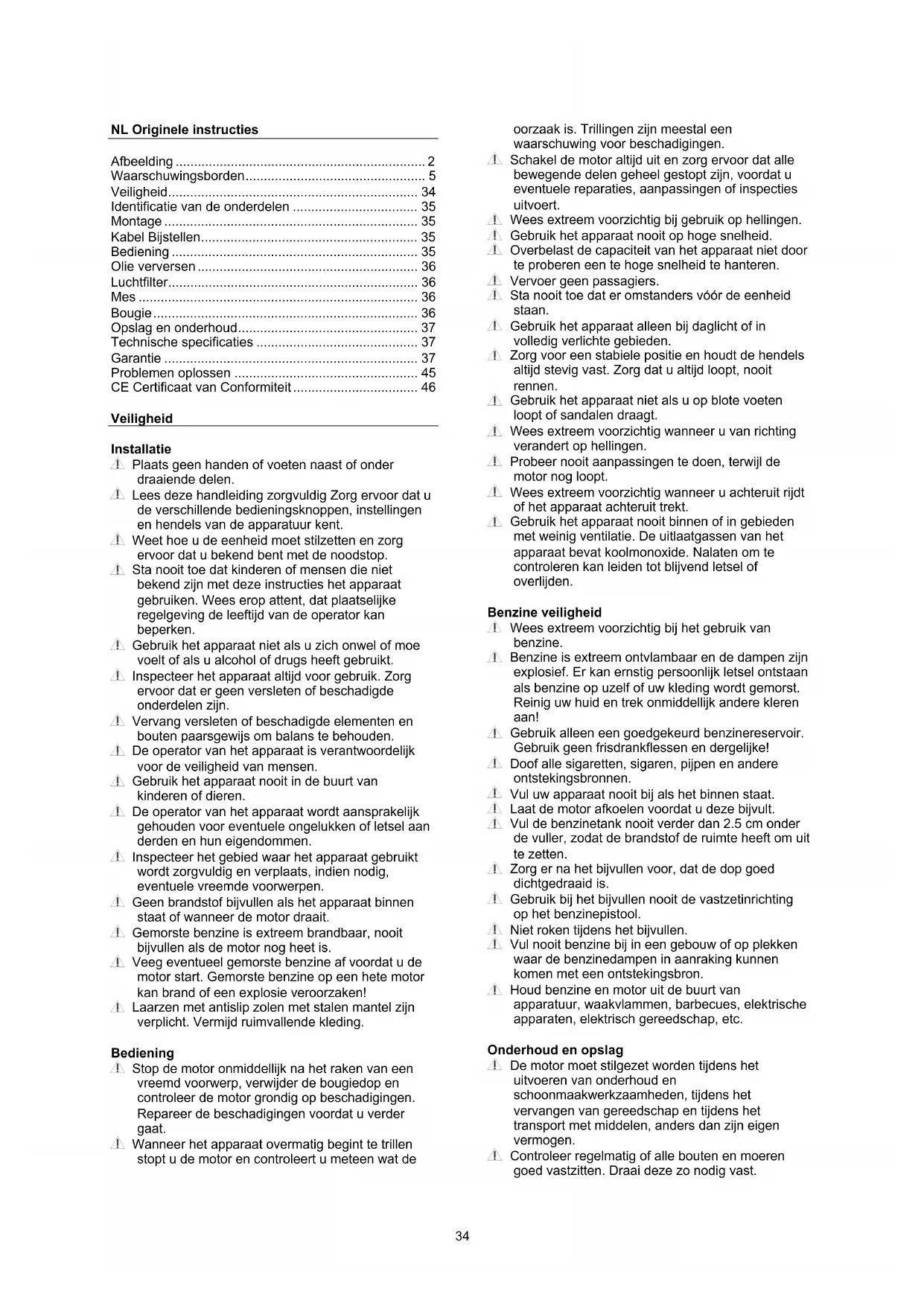

NL Originele instructies
Afbeelding 2
Waarschuwingsborden 5
Veiligheid.... 34
Identificatie van de onderdelen 35
Montage 35
Kabel Bijstellen.... 35
Bediening 35
Olie verversen 36
Luchtfilter.... 36
Mes 36
Bougie 36
Opslag en onderhoud.... 37
Technische specificaties 37
Garantie 37
Problemen oplossen 45
CE Certificaat van Conformiteit 46
Veiligheid
Installatie
⚠️ Plaats geen handen of voeten naast of onder draaiende delen.
4 Lees deze handleiding zorgvuldig Zorg ervoor dat u de verschillende bedieningsknoppen, instellingen en hendels van de apparatuur kent.
⚠ Weet hoe u de eenheid moet stilzetten en zorg ervoor dat u bekend bent met de noodstop.
- Sta nooit toe dat kinderen of mensen die niet bekend zijn met deze instructies het apparaat gebruiken. Wees erop attent, dat plaatselijke regelgeving de leeftijd van de operator kan beperken.
⚠ Gebruik het apparaat niet als u zich onwel of moe voelt of als u alcohol of drugs heeft gebruikt.
⚠ Inspecteer het apparaat altijd voor gebruik. Zorg ervoor dat er geen versleten of beschadigde onderdelen zijn.
⚠ Vervang versleten of beschadigde elementen en bouten paarsgewijs om balans te behouden.
1 De operator van het apparaat is verantwoordelijk voor de veiligheid van mensen.
⚠ Gebruik het apparaat nooit in de buurt van kinderen of dieren.
4 De operator van het apparaat wordt aansprakelijk gehouden voor eventuele ongelukken of letsel aan derden en hun eigendommen.
⚠ Inspecteer het gebied waar het apparaat gebruikt wordt zorgvuldig en verplaats, indien nodig, eventuele vreemde voorwerpen.
Geen brandstof bijvullen als het apparaat binnen staat of wanneer de motor draait.
⚠ Gemorste benzine is extreem brandbaar, nooit bijvullen als de motor nog heet is.
Veeg eventueel gemorste benzine af voordat u de motor start. Gemorste benzine op een hete motor kan brand of een explosie veroorzaken!
Laarzen met antislip zolen met stalen mantel zijn verplicht. Vermijd ruimvallende kleding.
Bediening
Stop de motor onmiddellijk na het raken van een vreemd voorwerp, verwijder de bougiedop en controleer de motor grondig op beschadigingen. Repareer de beschadigingen voordat u verder gaat.
⚠ Wanneer het apparaat overmatig begint te trillen stopt u de motor en controleert u meteen wat de
oorzaak is. Trillingen zijn meestal een waarschuwing voor beschadigingen.
A Schakel de motor altijd uit en zorg ervoor dat alle bewegende delen geheel gestopt zijn, voordat u eventuele reparaties, aanpassingen of inspecties uitvoert.
⚠️ Wees extreem voorzichtig bij gebruik op hellingen.
Gebruik het apparaat nooit op hoge snelheid.
Overbelast de capaciteit van het apparaat niet door te proberen een te hoge snelheid te hanteren.
⚠ Vervoer geen passagiers.
Sta nooit toe dat er omstanders vóór de eenheid staan.
Gebruik het apparaat alleen bij daglicht of in volledig verlichte gebieden.
Zorg voor een stabiele positie en houdt de hendels altijd stevig vast. Zorg dat u altijd loopt, nooit rennen.
Gebruik het apparaat niet als u op blote voeten loopt of sandalen draagt.
⚠ Wees extreem voorzichtig wanneer u van richting verandert op hellingen.
Probeer nooit aanpassingen te doen, terwijl de motor nog loopt.
Wees extreem voorzichtig wanneer u achteruit rijdt of het apparaat achteruit trekt.
A Gebruik het apparaat nooit binnen of in gebieden met weinig ventilatie. De uitlaatgassen van het apparaat bevat koolmonoxide. Nalaten om te controleren kan leiden tot blijvend letsel of overlijden.
Benzine veiligheid
Wees extreem voorzichtig bij het gebruik van benzine.
A Benzine is extreem ontvlambaar en de dampen zijn explosief. Er kan ernstig persoonlijk letsel ontstaan als benzine op uzelf of uw kleding wordt gemorst. Reinig uw huid en trek onmiddellijk andere kleren aan!
Gebruik alleen een goedgekeurd benzinereservoir. Gebruik geen frisdrankflessen en dergelijke!
⚠ Doof alle sigaretten, sigaren, pijpen en andere ontstekingsbronnen.
⚠ Vul uw apparaat nooit bij als het binnen staat.
Laat de motor afkoelen voordat u deze bijvult.
A Vul de benzinetank nooit verder dan 2.5 cm onder de vuller, zodat de brandstof de ruimte heeft om uit te zetten.
Zorg er na het bijvullen voor, dat de dop goed dichtgedraaid is.
Gebruik bij het bijvullen nooit de vastzetinrichting op het benzinepistool.
⚠ Niet roken tijdens het bijvullen.
A. Vul nooit benzine bij in een gebouw of op plekken waar de benzinedampen in aanraking kunnen komen met een ontstekingsbron.
A Houd benzine en motor uit de buurt van apparatuur, waakvlammen, barbecues, elektrische apparaten, elektrisch gereedschap, etc.
Onderhoud en opslag
De motor moet stilgezet worden tijdens het uitvoeren van onderhoud en schoonmaakwerkzaamheden, tijdens het vervangen van gereedschap en tijdens het transport met middelen, anders dan zijn eigen vermogen.
Controleer regelmatig of alle bouten en moeren goed vastzitten. Draai deze zo nodig vast.
⚠ De motor moet compleet afgekoeld zijn, voordat u het apparaat binnen in de stalling zet of afdekt.
⚠ Wanneer het apparaat enige tijd niet gebruikt is, leest u dan de instructies in deze handleiding.
⚠ Bewaar of vervang zo nodig veiligheids- en instructielabels.
4 Gebruik alleen originele reserveonderdelen of accessoires. Wanneer geen originele onderdelen of accessoires worden gebruikt, vervalt de aansprakelijkheid.
Overig
△ De motor wordt niet gevuld met olie geleverd.
⚠ Controleer voor het starten altijd het oliepeil.
In de fabriek gemonteerde besturingsapparaten, zoals de op een hendel bevestigde koppelingskabel, mogen niet verwijderd of blootgesteld worden.
Laat de benzinetank alleen in de buitenlucht leeglopen. Benzine is extreem ontvlambaar en de dampen zijn explosief.
Zorg ervoor dat het apparaat goed is vastgezet tijdens het transport op een open laadbak etc.
De grasmaaier is geproduceerd conform de nieuwste veiligheidsvoorschriften. Die bevatten een messenrem die de motor en messen binnen 3 seconden stilzet wanner de messenrem. Elke voorzorgsmaatregel is alleen effectief wanneer deze exact wordt opgevolgd. Gebruik de volgende beschrijving wanneer u uw grasmaaier monteert.
Identificatie van de onderdelen
Zie afbeelding 1
A. Handgreep voor motorrem
B. Vleugelmoer
C. Grasopvangbak
D. Achterwaartse uitworpbeschermer
E. Terugloopstarter
F. Benzine vuldop
G. Oliedop
H. Luchtfilter
I. Primer
J. Bougie
K. Uitlaat
Montage
Uitpakken
Verwijder de maaier uit de doos door het apparaat er aan de zijkant uit te trekken.
Waarschuwing: Zorg ervoor dat er geen gaten in de kabels komen
Handgreep en hoogte-instelling: Afbeelding 22
- Steek de onderste geleidebuis in het maaidek. Bevestig met schroeven.
- Bevestig de bovenste handgreep op de onderste. Zet de vleugelmoer vast vanaf de binnenkant van de handgreep.
- Maak de kabel op maat en zet deze vast met kabelklemmen.
De motorremkabel monteren: Afbeelding 3A
- Duw de bovenste handgreep zachtjes naar voren
- Steek de motorremkabel vanaf de buitenkant in het gat in de beugel op handgreep en zet deze vast.
De terugloopstarter monteren: Afbeelding 3B
- Trek aan de handgreep voor de motorrem om het startkoord los te trekken van de motor.
- Trek het startkoord voorzichtig van de motor (Handgreep van motorrem MOET vastgehouden worden)
- Bevestig de greep van de starter op de bovenkant van de handgreep.
- Laat de handgreep van de motorrem en de greep van de starter los.
Wielmontage: Afbeelding 4
Monteer de wielen zoals afgebeeld.
De grasopvangbak monteren: Afbeelding 5
Klik het frame op de grasopvangbak. Monteer de grasopvangbak onder het achteruitworpscherm.
Kabel Bijstellen
Het kan nodig zijn om de volgende kabels bij te stellen:
Kabel voor motorrem
De motorremkabel bijstellen: Afbeelding 6
Als u speling in de motorremkabel signaleert, kan dit opgelost worden door simpelweg de bout op het motorblok vast of los te draaien.
Bediening
Voor het starten altijd olie controleren en bijvullen! Lees de instructies in bijgevoegde beginhandleiding en pas deze toe!
Afbeelding 7
Het oliepeil moet altijd tussen min. en max. op de peilstok liggen. Vul met SAE-30 olie. Er moet in totaal 0,45 liter olie in de motor zitten. Gebruik alleen loodvrije 95 octaan benzine voor de motor. Gooi de tank nooit te vol.
Maaihoogte-instelling: Afbeelding 8
De maaier heeft 3 verschillende hoogten. De maaihoogte varieert van 35 mm tot 70 mm. Monteer de wielbout in een van de 3 gaten. Selecteer dezelfde positie voor alle 4 de wielen.
Start: Start de maaier nooit direct op lang gras.
Terugloop met primer, afbeelding 9
- Druk een aantal malen op de primer, druk eerst 1-3 keer en vul dat, indien nodig, aan met max. 3-5 keer.
Let op: Het is niet mogelijk om de motor te verzuipen - Houd de handgreep voor de motorrem vast; hierdoor wordt de motorrem ontkoppeld.
- Trek voorzichtig aan de terugloopstarter totdat u weerstand in het touw voelt, trek vervolgens snel en krachtig. Laat de terugloopstarter geen moment los, maar schuif hem zachtjes in de startstand.
Let op: Zo lang er met het apparaat wordt gemaaid, moet de greep voor de motorrem ingeschakeld zijn.
Stop
Ontkoppel de motorrem en de greep voor eigen aandrijving om de maaier en de motor uit de schakelen
Let op: De messen blijven tot 3 seconden na het stoppen draaien.
Olie verversen
Olie moet voor de eerste keer na 5 uur vervangen worden en daarna minimaal 1 keer per jaar.
U heeft hiervoor een olieafscheider-uitrusting nodig. Artikel nummer: 40-11336
Olie en olieafscheider-uitrusting zijn niet inbegrepen
Gebruik een afscheider-uitrusting en handel als volgt:
- Zet de motor aan en laat deze 5 min lopen of totdat de motor heet is. Een hete motor maakt de olie vloeibaar, waardoor het eenvoudiger weg kan lopen.
- Zuig de olie eruit door het olievulgat door de spuit te gebruiken die bij de olieafscheider-uitrusting zit. Gebruik de slang om de opvangbak te bereiken.
- Giet de gebruikte olie over in een leeg reservoir.
- Vul de motor met SAE-30 olie (0,45 liter).
- Controleer het oliepeil met behulp van de peilstok. (Min / Max)
Denk eraan de gebruikte olie op verantwoorde wijze weg te gooien. Gebruik uw plaatselijke recyclestation.
Luchtfilter
Het luchtfilter moet regelmatig gecontroleerd en schoongemaakt worden. Als het filter lange tijd niet schoongemaakt is, zal het vermogen van de motor minder worden.
Afbeelding 10A
- Maak schoon rond het luchtfilter, voordat u de dop verwijdert.
- Druk de twee flappen naar beneden en duw zachtjes tegen de beschermer
- Verwijder het papieren filter voorzichtig en controleer dit. Borstel het af met een zachte borstel. Als het erg vuil is, moet u het vervangen. Wees voorzichtig, zodat er geen vuil in de inlaat komt.
- Was het zwarte schuimelement aan de rechterkant met warm water en zeep.
- Druk het water uit het schuimelement en laat dat drogen. Doe een paar druppels SAE-30 olie op het filter om het licht te bevochtigen. Pers voorzichtig eventueel overtollige olie uit het schuimelement en bevestig dit weer.
- Let erop dat alle onderdelen op juiste wijze zijn gemonteerd en goed zijn gesloten, zoals weergegeven op de foto.
Mes
Controle van het mes
- Til de motor vanaf de voorzijde omhoog.
- Controleer het mes op beschadigingen, scheuren of overmatige roest of corrosie.
- Controleer of de bout van het mes goed vastzit.
Let op: Een bot mes kan geslepen worden! Maar een versleten, verbogen, gescheurd of anderszins beschadigd mes moet vervangen worden.
Het mes verwijderen: Afbeelding 10B
Als u het mes verwijdert om het te slijpen of te vervangen, moet u een momentsleutel en een paar zware handschoenen gebruiken om uw handen te beschermen.
- Draai de bout van het mes los. Gebruik een stuk hout om te voorkomen dat het mes ronddraait.
- Verwijder de bout, sluitring, mes en meshouder in die volgorde
- Slijp of vervang het mes.
- Plaats meshouder, mes, sluitring en bout in die volgorde terug.
- Draai de bout van het mes vast (50 Nm). Gebruik een stuk hout om te voorkomen dat het mes ronddraait.
Waarschuwing: Een mes moet dusdanig geslepen worden dat het 100% in balans is, anders kan het trillingen veroorzaken die de motor kunnen beschadigen. Schade aan de motor door verkeerd slijpen wordt niet gedekt door de garantie. We raden daarom aan om het mes te laten slijpen door een professional.
Bougie
- Verwijder de bougie
- Borstel vuil van de bougie.
- Gebruik een bougiesleutel om de bougie los te draaien.
- Controleer of de isolatie intact is.
- Maak de bougie schoon met een staalborstel.
- Meet de elektrode en zorg ervoor dat de elektrode niet beschadigt.
- De afstand moet zijn: 0,7 tot 0,8 mm
- Als de bougie niet beschadigd is kunt u deze terugplaatsen of vervangen. Artikel number: 40-11294
- Sluit de bougie weer aan
Opslag en onderhoud
Onderhoud uw grasmaaier: Controleer alle bouten, schroeven, moeren en het dek. Zorg er altijd voor dat het mes scherp is. Het is verstandig om uw grasmaaier jaarlijks te laten controleren door uw geautoriseerde dealer. Bekijk uw dichtstbijzijnde service center op www.texas.dk.
Opslag: Stal de grasmaaier na gebruik in een droge en schone ruimte. Maak het apparaat na elke maaibeurt schoon. Verwijder gras en vuil van de onderkant van het dek. Voor het optillen van de maaier (voor reiniging) wordt aanbevolen om de voorkant op te tillen (max. 45 graden). Als u de maaier op de zijkant draait, moeten de carburateur en het luchtfilter altijd naar boven wijzen, omdat anders de olie kan weglopen en de motor kan beschadigen. Let op dat u vóór het onderhoud aan uw maaier de bougie verwijdert.
Winteropslag: Maak de benzinetank leeg en laat de motor lopen totdat de benzine in de carburateur opgebruikt is. Bougie verwijderd. Verwijder de bougie en giet een theelepel olie (motorolie) in de opening. Trek aan de starter om de olie te verspreiden. Monteer de bougie, maar geen kabel. Ververs de olie cf. bovenstaande paragraaf. Maak ten slotte de maaier grondig schoon. Dep een doek in olie en smeer de verschillende onderdelen om roest te voorkomen.
Technische specificaties
| Model Razor 4010 | |
| Motor | TG150 |
| Prestaties 79,8 cc / 1.2 kW | |
| Maaibreedte | 40 cm |
| Hoogte-instelling 3 standen, 35-70 mm | |
| Wielmaat 6" / 6" | |
| Grasopvangbak | 40 l. |
| Gewicht | 18 kg |
| Trillingsniveau Ah | 7.163 ^2 m/s |
| Geluidsdrukniveau LpA | 83.1 dB(A) |
| Geluidsdrukniveau LwA | 96 dB(A) |
| Art. no. 90066510 | |
Garantie
- Er zit 2 jaar garantie op uw grasmaaier.
- De garantie dekt materialen en/of vakmanschap.
- Geen garantie voor schade als gevolg van slijtage, slechte behandeling en gebrekkig onderhoud.
- De garantie dekt niet het schoonmaken van het brandstofsysteem, het vervangen/bijstellen van het startkoord, startveren, bougies, mes/meshouder, bandjes en kabels of een accu, omdat dat de gevolgen van normaal gebruik zijn.
- De garantie dekt geen gevallen waarin niet- originele onderdelen zijn gebruikt.
- Of een geval een garantieclaim is of niet wordt in elk individueel geval bepaald door een geautoriseerd service center.
- Uw kassabon is uw garantiebewijs, bewaar deze dus op een veilige plaats.
- Als u de motor start zonder olie toe te voegen, zal deze beschadigd raken en kan deze niet gerepareerd worden. Deze gevallen worden daarom niet gedekt door de garantie.
ONTHOUD: Bij aankoop van reserveonderdelen, alsmede bij het verzoek tot een reparatie onder de garantie, moeten het model- en serienummer altijd vermeld worden. U kunt deze vinden op het CE-label op het apparaat! I
Fejlfinding
| Moeilijk te starten | ||
| Probleem | Oorzaak | Oplossing |
| Over het algemeen moeilijk te starten | Verkeerde startprocedure | Volg de startinstructies in de handleiding nauwgezet. |
| De startkabel zit erg strak (start niet) | De remhendel wordt niet geactiveerdHet apparaat staat in hoog gras | Activeer de remhendel en trek aan het startkoord.Verplaats het apparaat uit het hoge gras en herhaal de startprocedure.Stel de hoogte in op de hoogste stand, zodat het mes vrijkomt van het gras. |
| Het apparaat start niet als aan het startkoord wordt getrokken | De remhendel wordt niet geactiveerdDe remkabel is onjuist ingesteldHet apparaat staat in hoog grasMotor wordt niet gevuld voor het startenGeen benzine meer in de brandstoftankDe benzine is meer dan 3 maanden oud | Activeer de motorremhendel.Stel de motorremkabel bij volgens de instructies in de handleidingVerplaats het apparaat uit het hoge gras om het te starten.Kantel het apparaat bij het starten.Zet de hoogte-instelling op de hoogste stand, zodat het mes vrij kan draaien.Druk vóór het starten 1-3 op de primer.Controleer en vul de brandstoftank met benzine.Laat oude benzine weglopen uit de brandstoftank en carburateur en vul deze met nieuwe benzine. |
| Geen ontstekingsvonk (start niet) | De bougiekap zit losDe bougie is vochtig of vuilTeveel afstand tussen de bougie en de elektrodeHet luchtfilter is vies of functioneert niet | Controleer op de dop stevig vastzit aan de bougie.Controleer of er geen vuil op de bougie zit volgens de instructies in de handleiding.Controleer de afstand tot de bougie en pas deze aan volgens de instructies in de handleiding. Verwijder eventueel de bougie.Controleer het luchtfilter op vuil en maak het schoon volgens de instructies in de handleiding. |
| De maaier start, maar loopt niet gelijkmatig | ||
| Probleem Oorzaak Oplossing | ||
| De motor loopt niet gelijkmatig en/of zijn prestaties worden tijdens het maaien minder | De bougiekap zit losDe bougie is vuilTeveel afstand tussen de bougie en de elektrodeHet luchtfilter is vies of functioneert nietBenzine verdampt in de carburateurVuil in de carburateur | Controleer op de dop stevig vastzit aan de bougie.Controleer of de bougie schoon en niet beschadigd is volgens de instructies in de handleiding.Controleer de afstand tot de bougie en pas deze aan volgens de instructies in de handleiding.Controleer het luchtfilter op vuil en maak het schoon volgens de instructies in de handleiding.Wacht een aantal minuten en probeer opnieuw te starten.Maak de carburateur schoon. |
| De motor stopt niet | ||
| Probleem Oorzaak Oplossing | ||
| Het apparaat stopt niet na 5 seconden | De motorremkabel draait te strak | Controleer de motorremkabel en stel deze bij volgens de instructies in de handleiding. |
Als uw probleem hierboven niet is beschreven, neemt u dan contact op met een goedgekeurd service centre of met Texas A/S.
Producent • Manufacturer • Hersteller • Fabricant • Producent • Producător • fabrikant
Texas Andreas Petersen A/S
Erklærer herved at materiel • Hereby certifies that the following • Bescheinigt hiermit das die nachfolgenden • Certifie ici que • Niniejszym zaświadcza, że niżej wymieniona • Prin prezenta declar că materialul • Verklaart hierbij dat het navolgende
Plæneklipper • Lawn mower • Rasenmäher • La tondeuse à gazon • Kosiarka • Maşină de tuns gazon • Maaier
Razor 4010
Er fremstillet i overensstemmelse med fölgende direktiver • Is in compliance with the specifications of the machine directive and subsequent modifications • Steht im Einklang mit den folgenden Richtlinien • Est fabriqué en conformité avec les directives suivantes • Zgodność z wymaganiami dyrektywy maszynowej następujące • In conformitate cu directivele următorul text i • in overeenstemming is met de specificaties van de machinerichtlijn en latere aanpassingen
