Razor 4010 - газонокосилка Texas - Бесплатное руководство пользователя

Тип продукта	Газонокосилка
Марка	Texas
Модель	Razor 4010
Двигатель	TG150, 79,8 куб.см / 1,2 кВт
Ширина скашивания	40 см
Регулировка высоты	3 положения, 35-70 мм
Колеса	6" / 6"
Травосборник	40 л
Вес	18 кг
Уровень звукового давления (LpA)	83,1 дБ(А)
Уровень звуковой мощности (LwA)	96 дБ(А)
Уровень вибрации (Ah)	7,163 м/с²
Артикул	90066510
Тип топлива	Неэтилированный бензин 95
Тип моторного масла	SAE-30, емкость 0,45 л
Тормоз ножа	Да, останавливает двигатель и нож за 3 секунды
Высоты среза	3 настройки
Гарантия	2 года

Часто задаваемые вопросы - Razor 4010 Texas

Как запустить газонокосилку Razor 4010 ?

Для запуска нажмите несколько раз на праймер (1-3 раза на холодном двигателе), удерживайте рукоятку тормоза двигателя нажатой, затем резко потяните за стартер шнура до появления сопротивления, затем быстро дерните. Медленно отпустите стартер.

Какой тип топлива использовать?

Используйте только неэтилированный бензин 95. Никогда не заполняйте бак более чем на 2,5 см ниже горловины. Дайте двигателю остыть перед заправкой.

Какое моторное масло использовать и в каком количестве?

Используйте масло SAE-30. Общая емкость картера составляет 0,45 литра. Проверьте уровень щупом между метками Min и Max.

Как отрегулировать высоту среза?

Газонокосилка имеет 3 высоты среза от 35 до 70 мм. Регулируйте с помощью соответствующего рычага (не описано в инструкции, но есть на машине).

Как очистить воздушный фильтр?

Снимите корпус фильтра. Очистите бумажный фильтр мягкой щеткой. Вымойте поролоновую подушку в мыльной воде, отожмите, высушите, затем пропитайте несколькими каплями масла SAE-30. Соберите все обратно.

Как слить моторное масло?

Используйте маслооткачивающий набор (арт. 40-11336). Дайте двигателю поработать 5 минут для прогрева, затем откачайте масло через заливное отверстие. Залейте 0,45 л нового масла SAE-30.

Как заточить или заменить нож?

Снимите нож, ослабив болт (используйте деревянный брусок для блокировки ножа). Заточите или замените. Затягивайте болт с моментом 50 Нм. Несбалансированный нож может повредить двигатель. При необходимости обратитесь к специалисту.

Каковы основные правила безопасности?

Прочтите инструкцию. Никогда не помещайте руки и ноги под машину. Используйте ботинки с нескользящей подошвой. Не косите босиком. Держите детей и животных на расстоянии. Не используйте газонокосилку в закрытых помещениях из-за угарного газа.

Что делать, если двигатель не запускается?

Проверьте, что рукоятка тормоза нажата, что машина не стоит на высокой траве, что в баке свежий бензин (менее 3 месяцев). Если нет искры, проверьте свечу зажигания (зазор 0,7-0,8 мм) и воздушный фильтр.

Как подготовить газонокосилку к зимнему хранению?

Слейте топливо из бака и дайте двигателю поработать до полного израсходования топлива. Снимите свечу зажигания, залейте столовую ложку масла в цилиндр, потяните за стартер, верните свечу на место без колпачка. Замените масло. Очистите газонокосилку и слегка смажьте металлические части.

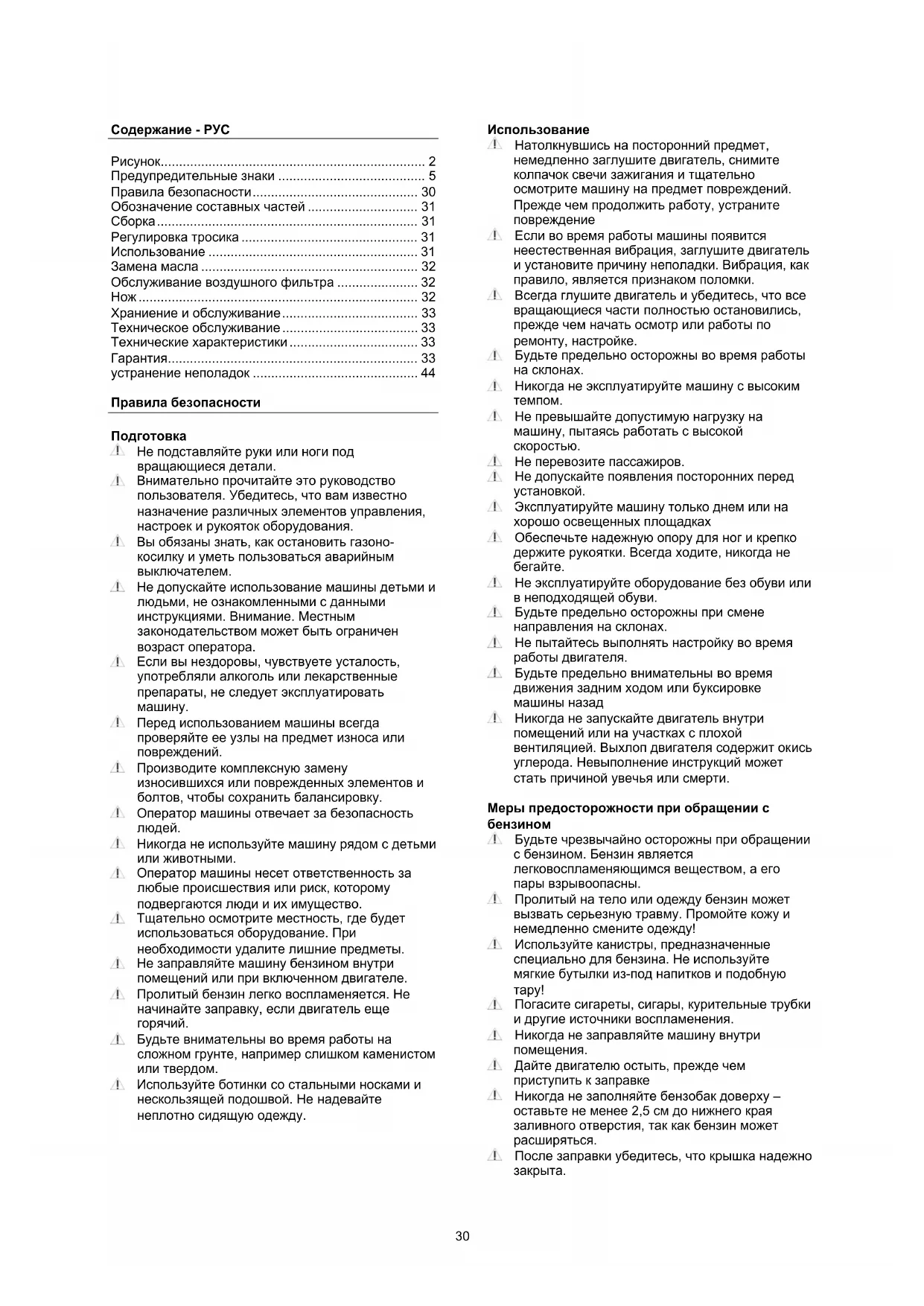

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Razor 4010 Texas

РУС Руководство по эксплуатации

Предупредительные знаки 5

Правила безопасности.... 30

Обозначение составных частей 31

Сборка.... 31

Регулировка тросика 31

Использование 31

Замена масла 32

Обслуживание воздушного фильтра 32

Нож 32

Храниение и обслуживание 33

Техническое обслуживание 33

Технические характеристики 33

Гарантия.... 33

устранение неполадок 44

Правила безопасности

Подготовка

Не подставляйте руки или ноги под вращающиеся детали.

Внимательно прочитайте это руководство пользователя. Убедитесь, что вам известно назначение различных элементов управления, настроек и рукояток оборудования.

Вы обязаны знать, как остановить газоно- косилку и уметь пользоваться аварийным выключателем.

Не допускайте использование машины детьми и людьми, не ознакомленными с данными инструкциями. Внимание. Местным законодательством может быть ограничен возраст оператора.

Если вы нездоровы, чувствуете усталость, употребляли алкоголь или лекарственные препараты, не следует эксплуатировать машину.

Перед использованием машины всегда проверяйте ее узлы на предмет износа или повреждений.

Производите комплексную замену износившихся или поврежденных элементов и болтов, чтобы сохранить балансировку.

⚠️ Оператор машины отвечает за безопасность людей.

⚠️ Никогда не используйте машину рядом с детьми или животными.

4 Оператор машины несет ответственность за любые происшествия или риск, которому подвергаются люди и их имущество.

⚠ Тщательно осмотрите местность, где будет использоваться оборудование. При необходимости удалите лишние предметы.

Не заправляйте машину бензином внутри помещений или при включенном двигателе.

Пролитый бензин легко воспламеняется. Не начинайте заправку, если двигатель еще горячий.

1. Будьте внимательны во время работы на сложном грунте, например слишком каменистом или твердом.

Используйте ботинки со стальными носками и нескользящей подошвой. Не надевайте неплотно сидящую одежду.

Использование

Натолкнувшись на посторонний предмет, немедленно заглушите двигатель, снимите колпачок свечи зажигания и тщательно осмотрите машину на предмет повреждений. Прежде чем продолжить работу, устраните повреждение

Если во время работы машины появится неестественная вибрация, заглушите двигатель и установите причину неполадки. Вибрация, как правило, является признаком поломки.

Всегда глушите двигатель и убедитесь, что все вращающиеся части полностью остановились, прежде чем начать осмотр или работы по ремонту, настройке.

! Будьте предельно осторожны во время работы на склонах.

Никогда не эксплуатируйте машину с высоким темпом.

Не превышайте допустимую нагрузку на машину, пытаясь работать с высокой скоростью.

⚠️ Не перевозите пассажиров.

! Не допускайте появления посторонних перед установкой.

Эксплуатируйте машину только днем или на хорошо освещенных площадках

Обеспечьте надежную опору для ног и крепко держите рукоятки. Всегда ходите, никогда не бегайте.

Не эксплуатируйте оборудование без обуви или в неподходящей обуви.

! Будьте предельно осторожны при смене направления на склонах.

Не пытайтесь выполнять настройку во время работы двигателя.

1. Будьте предельно внимательны во время движения задним ходом или буксировке машины назад

Никогда не запускайте двигатель внутри помещений или на участках с плохой вентиляцией. Выхлоп двигателя содержит окись углерода. Невыполнение инструкций может стать причиной увечья или смерти.

Меры предосторожности при обращении с бензином

Будьте чрезвычайно осторожны при обращении с бензином. Бензин является легковоспламеняющимся веществом, а его пары взрывоопасны.

Пролитый на тело или одежду бензин может вызвать серьезную травму. Промойте кожу и немедленно смените одежду!

Используйте канистры, предназначенные специально для бензина. Не используйте мягкие бутылки из-под напитков и подобную тару!

Погасите сигареты, сигары, курительные трубки и другие источники воспламенения.

⚠️ Никогда не заправляйте машину внутри помещения.

! Дайте двигателю остыть, прежде чем приступить к заправке

Никогда не заполняйте бензобак доверху – оставьте не менее 2,5 см до нижнего края заливного отверстия, так как бензин может расширяться.

После заправки убедитесь, что крышка надежно закрыта.

⚠️ Никогда не используйте функцию замыкания заправочного пистолета при заправке.
⚠️ Не курите во время заправки.
Никогда не выполняйте заправку внутри зданий или там, где пары бензина могут вступить в контакт с источником воспламенения.
4. Храните бензин и располагайте двигатель подальше от устройств, паяльных ламп, барбекю, электроприборов, электрического инструмента и т. д.

Обслуживание и хранение

При обслуживании и чистке, смене инструментов и перевозке не своим ходом необходимо глушить двигатель.
⚠️ Регулярно проверяйте затяжку всех болтов и гаек. При необходимости затяните повторно.
Двигатель должен полностью остыть, прежде чем машина будет поставлена на хранение или накрыта чехлом.
Если машина не используется длительное время, ознакомьтесь с инструкциями в этом руководстве пользователя.
Сохраните или замените предупреждающие и информационные наклейки, если это необходимо.
4. Используйте только оригинальные запчасти и аксессуары. При использовании неоригинальных запчастей или аксессуаров гарантийные обязательства не соблюдаются.

Другие сведения

⚠️ Изначально двигатель не заправлен маслом.
Элементы управления, установленные на заводе, например трос ручного рычага сцепления, не следует демонтировать или подвергать воздействию окружающей среды.
Сливайте бензин только на улице. Бензин является легковоспламеняющимся веществом, а его пары взрывоопасны.
При транспортировке машины на платформе необходимо надежно эту машину закрепить.

Газонокосилка произведена в соответствии с последними нормами техники безопасности. Данные требования включают в себя тормоз, останавливающий двигатель и нож в течение 3-хсекунд после начала торможения.

Каждое предостережение эффективно лишь тогда, когда ему следуют неукоснительно. Воспользуйтесь следующим описанием во время сборки газонокосилки.

Обозначение составных частей

См. рисунок 1

A. Рукоять торможения двигателя
В. Барашковая гайка
С. Травосборник
D. Ограждение заднего выброса
E. Механический стартер
F. Крышка топливной горловины
G. Пробка маслосливного отверстия
Н. Воздушный фильтр
I. Праймер
J. Свеча зажигания
К. Выхлопная система

Сборка

Распаковка: Рисунок М1

Извлечь газонокосилку из коробки, вытянув ее сбоку.

Осторожно: Убедитесь, что тросики нигде не пережаты.

Рукоять: Рисунок 2

1. Вставьте нижнюю направляющую трубку в режущую деку. Закрепить винтами.
2. Установите верхнюю рукоять на нижнюю. Затяните гайку с внутренней стороны рукояти.
3. Подгоните тросик и закрепите его в специальных зажимах.

Монтаж тросика торможения двигателя: Ри 3А

1. Аккуратно передвиньте вперед верхнюю рукоять.
2. Вставьте тросик торможения двигателя снаружи в разъем кронштейна рукояти и защелкните его.

Установка шнурового стартера: Рисунок М4

1. Потяните рукоять торможения двигателя и удерживайте ее, чтобы освободить шнур стартера на двигателе.
2. Осторожно вытяните шнур стартера из двигателя (рукоять торможения двигателя ДОЛЖНА удерживаться)
3. Установите зажим стартера на раме рукояти.
4. Освободите рукоять торможения двигателя и зажим стартера.

Крепление колес: Рисунок 4

Установите колеса, как показано на рисунке.

Установка травосборника: Рисунок 5

Защелкните раму на травосборнике.

Установите травосборник под задним эжекторным экраном.

Регулировка тросика

Указанные тросики возможно придется отрегулировать заново:

Тросик торможения двигателя

Регулировка тросика торможения двигателя: Рисунок 6

Если вы обнаружили слабину тросика торможения двигателя, это решается чрезвычайно просто - подтяните или ослабьте болт на блоке двигателя.

Использование

Всегда проверяйте и доливайте масло перед запуском!

Изучите и применяйте инструкции приложенного руководства по эксплуатации!

Рисунок 7

Уровень масла всегда должен быть в диапазоне между минимальной и максимальной отметками на масляном щупе. Заполните маслом SAE-30. Всего в двигателе должно находиться 0,45 л масла. Для двигателя используйте только неэтилированное горючее с октановым числом 95. Никогда не переполняйте емкость.

Регулировка высоты покоса: Рисунок 8

Газонокосилка имеет 3 уровней высоты стрижки. Высота стрижки варьируется от 35 до 70 мм. Установите колесный болт в одно из 3 отверстий. Выберите одинаковое положение отверстия для всех 4 колес.

Пуск: Никогда не запускайте газонокосилку непосредственно на некошенной траве.

Запуск с помощью праймера, Рисунок 9

1. Несколько раз нажмите на кнопку пускового праймера: 1-3 нажатия для первого раза и до 3-5 нажатий в случае необходимости. Примечание: Залить двигатель невозможно.
2. Удерживайте рукоять для торможения двигателя, это освободит тормоза.
3. Слегка потяните шнур стартера, пока не почувствуете сопротивление шнура, тогда дерните его быстро и энергично. Ни при каких обстоятельствах не отпускайте шнуровой стартер, медленно дайте ему вернуться в исходное положение.

Примечание: Рукоять торможения двигателя должна быть нажата на протяжении всего времени работы газонокосилки.

Остановка

Отпустите ручку тормоза двигателя и рукоять самоходного режима для отключения косилки и ее двигателя.

Примечание: Нож продолжает вращаются до 3-х секунд после остановки.

Замена масла

Первый раз масло необходимо сменить через два часа, затем - не реже одного раза в год.

Вам потребуется набор для замены масла. номер статьи: 40-11336

Масло и набор для замены масла не включены в Поставку

Используйте набор для замены масла следующим образом:

1. Запустите двигатель косилки и дайте ему поработать минут 5 или до нагрева. Нагретый двигатель разжижает масло, облегчая его сток.
2. Слейте масло через отверстие масляного фильтра, с помощью спринцовки, поставляемой вместе с комплектом для замены масла. Используйте шланг чтобы добраться до низа масляного картера.
3. Перелейте отработанное масло в пустой контейнер.
4. Залейте в двигатель масло SAE-30 (0,45 л).
5. Проверьте уровень масла масляным щупом. (Мин. / Макс.)

Помните, что отработанное масло нужно утилизировать, не причиняя вред окружающей среде. Воспользуйтесь услугами местного центра переработки отходов.

Обслуживание воздушного фильтра

Пожалуйста, проверятите и чистите воздушный фильтр на регулярной основе. Если фильтр не был очищен в течение длительного периода, это может повлиять на работу двигателя и привести к его поломке.

Рисунок 10А

1. Очистите место вокруг воздушного фильтра перед снятием.
2. Аккуратно снимите бумажный фильтр и проверьте его. Очистите его с помощью мягкой щетки. Если фильтр очень загрязнен, замените его.
3. Вымойте поролоновый элемент в теплой мыльной воде и просушите его.
4. Смочите фильтр маслом SAE-30. Аккуратно выдавите излишки масла. Установите на место.
5. Убедитесь, что все детали установлены правильно и закройте крышку, как показано на рисунке.

Нож

Проверка ножа

• Положите косилку передней частью вверх.
- Проверьте нож на предмет повреждений, надломов, чрезмерной ржавчины или коррозии.
• Проверьте затяжку болта ножа.

Примечание: Затупившийся нож можно заточить! Однако следует заменять старые, погнувшиеся, треснувшие или как-то иначе поврежденные ножи.

Снятие ножа: Рисунок 10В

Если вы снимаете нож, чтобы наточить или заменить его, воспользуйтесь динамометрическим ключом и плотными перчатками для защиты рук.

1. Отпустите болт ножа. Используйте деревянный брусок, чтобы не допустить поворот ножа.
2. Снимите болт, шайбу, лезвие и держатель ножа именно в такой последовательности.
3. Наточите или замените нож.
4. Верните не место держатель ножа, нож, шайбу и болт именно в такой последовательности.
5. Затяните болт ножа. Используйте деревянный брусок, чтобы не допустить поворот ножа.

Осторожно: нож должен быть наточен до 100%го баланса, иначе он может вызвать опасные для двигателя вибрации. Повреждения двигателя вследствие плохо или неверно заточенного лезвия ножа, гарантии не подлежат. Поэтому, для заточки лезвий, мы рекомендуем воспользоваться услугами сервисного центра.

Храниение и обслуживание

1. Свеча зажигания
2. Снимите свечной колпачок.
3. Очистите место вокруг свечи зажигания щёткой.
4. Свечным ключом выкрутите свечу.
5. Проверьте целостность изолятора свечи.
6. Очистите свечу кордщеткой.
7. Измерьте расстояние между электродами.
8. Расстояние между электродами должно быть: 0,7 - 0,8 мм.
9. При повреждениях свечи – замените её. номер статьи: 40-11294
10. Установите свечной колпачок на место.

Техническое обслуживание

Регулярно обслуживайте газонокосилку:

Проверьте затяжку всего крепежа. Регулярно проверяйте состояние ножа. Нож должен быть всегда острым. Рекомендуется менять нож не реже чем раз в два года. Рекомендуется обращаться в сервисный центр один раз в год для проведения технического обслуживания.

Хранение: Храните газонокосилку в сухом, чистом помещении. Очищайте газонокосилку после каждого использования, очищайте внутреннюю поверхность деки от травы и грязи. Поднимайте переднюю часть газонокосилки для очистки внутренней поверхности деки на угол не более 45 градусов. Не наклоняйте газонокосилку набок, так как при этом масло может попасть в цилиндр, карбюратор и воздушный фильтр и повредить двигатель. Приступая к техобслуживанию убедитесь, что свечной колпачок снят.

Зимнее хранение: Опустшите топливный бак и запустите двигатель, чтобы выработать остатки топлива из карбюратора. Снимите свечной колпачок. Выкрутите свечу зажигания и залейте небольшое количество (примерно столовую ложку) моторного масла в отверстие цилиндра. Несколько раз потяните шнур стартера. Установите свечу зажигания на место, но не надевайте свечной колпачок. Поменяйте масло так, как описано в соответствующем разделе. Очистите газонокосилку. Смочите ветошь небольшим количеством масла и смажьте деку и металлические части для предотвращения образования ржавчины.

Технические характеристики

модель Razor 4010
двигатель	TG150
Объем двигателя	79,8 куб.см / 1,2 kW
Ширина стрижки	40 см
Регулировка высоты	3 позиции, 35-70 мм
колеса 6" / 6"
объем травосборника	40 л.
вес	18
уровень вибрации Ah	7,163 ^2 m/s
Уровень звуковогодавления LpA	83,1 dB(A)
Уровень звуковоймощности LwA	96 dB(A)
номер статьи	90066510

kg

Гарантия

• Гарантия на Вашу газонокосилку составляет один год с даты продажи.
  • Гарантия распространяется на дефектные части и заводскую сборку.
• Гарантия не распространяется на повреждения и поломки, вызванные неправильным использованием и обслуживанием газонокосилки.
• Гарантия не распространяется на чистку топливной системы, замену или регулировку шнура стартера, пружины стартера, свечу зажигания, нож, держатель ножа, ремень и тросы.
• Гарантия не распространяется при использовании неоригинальных запасных частей.
• Определение статуса поломки в компетенции только авторизованного сервисного центра.
• Если вы запускаете двигатель, не залив масла, то двигатель будет поврежден без возможности восстановления, и потому гарантии подлежать не будет.

ПОМНИТЕ: Для приобретения запчастей, как и для любого запроса по гарантийному ремонту, вам будет необходимо сообщить номер модели и серийный номер. Их можно найти на маркировке ЕС газонокосилки!

Диагностика неисправностей

Трудности при запуске
Проблема	Причина	Решение
Общие трудности при запуске	Неправильно выполнен запуск	В точности следуйте указаниям руководства по эксплуатации для запуска.
Пусковой трос тяжело вытягивается (двигатель не запускается)	Рукоять торможения не активированаМашина стоит в высокой траве	Активируйте рукоять торможения и потяните пусковой трос.Уберите машину из высокой травы и повторите попытку.Установите регулировку высоты в самое верхнее положение, чтобы поднять лезвие над травой.
Машина не запускается при натяжении пускового троса	Рукоять торможения не активированаТрос торможения двигателя неправильно отрегулированМашина стоит в высокой травеДвигатель не был заправлен перед запускомЗакончился бензин в топливном бакеБензину больше 3 месяцев	Активируйте рукоять торможения.Отрегулируйте трос торможения двигателя, следуя инструкциям руководства по эксплуатации.Уберите машину из высокой травы, чтобы запустить ее.Наклоните машину при запуске.Установите регулировку высоты в самое верхнее положение, чтобы лезвие могло свободно вращаться.Перед запуском нажмите на пусковой насос 1-3 раза.Переведите рычаг воздушной заслонки в другое положение.Слейте старый бензин из топливного бака и карбюратора и залейте новый.Проверьте подключение кабелей от аккумулятора к двигателю и кнопке пуска.
Отсутствует зажигание (не включается)	Колпачок свечи зажигания расшатанСвеча зажигания отсырела или запачканаНеправильный зазор между свечой зажигания и электродомВоздушный фильтр запачкан или поврежден	Убедитесь, что колпачок прочно соединен со свечой зажигания.Убедитесь в отсутствии грязи на свече зажигания, следуя инструкциям руководства по эксплуатации.Проверьте и отрегулируйте зазор свечи зажигания, следуя инструкциям руководства по эксплуатации. Можно также заменить свечу зажигания.Проверьте, не запачкан ли воздушный фильтр, и очистите его, следуя инструкциям руководства по эксплуатации.
Газонокосилка запускается, но работает неравномерно
Проблема	Причина	Решение
Двигатель работает нестабильно и/или со временем начинает работать хуже	Колпачок свечи зажигания расшатанСвеча зажигания запачканаНеправильный зазор между свечой зажигания и электродомВоздушный фильтр запачкан или повреждениспарение топлива в карбюратореВ карбюратор попала грязь	Убедитесь, что колпачок прочно соединен со свечой зажигания.Убедитесь в отсутствии грязи и трещин на свече зажигания, следуя инструкциям руководства по эксплуатации.Проверьте и отрегулируйте зазор свечи зажигания, следуя инструкциям руководства по эксплуатации.Проверьте, не запачкан ли воздушный фильтр, и очистите его, следуя инструкциям руководства по эксплуатации.Подождите несколько минут и повторите попытку.Почистите карбюратор.
Двигатель не останавливается
Проблема	Причина	Решение
Машина не останавливается через 5 секунд	Трос торможения двигателя ходит слишком туго	Проверьте и отрегулируйте трос двигателя, следуя инструкциям руководства по эксплуатации.

Если вы не нашли описание своей проблемы выше, обратитесь в авторизованный сервисный центр или в компанию Texas A/S.

Problemen oplossen
