Razor 4010 - Rasenmäher Texas - Kostenlose Bedienungsanleitung

Produkttyp	Rasenmäher
Marke	Texas
Modell	Razor 4010
Motor	TG150, 79,8 cc / 1,2 kW
Schnittbreite	40 cm
Höhenverstellung	3 Positionen, 35-70 mm
Räder	6" / 6"
Fangkorb	40 L
Gewicht	18 kg
Schalldruckpegel (LpA)	83,1 dB(A)
Schallleistungspegel (LwA)	96 dB(A)
Vibrationspegel (Ah)	7,163 m/s²
Artikelnummer	90066510
Kraftstofftyp	Bleifreies Benzin 95
Motoröltyp	SAE-30, Füllmenge 0,45 L
Messerbremse	Ja, stoppt Motor und Messer in 3 Sekunden
Schnitthöhen	3 Einstellungen
Garantie	2 Jahre

Häufig gestellte Fragen - Razor 4010 Texas

Wie starte ich den Rasenmäher Razor 4010?

Drücken Sie mehrmals auf den Primer (1 bis 3 Mal bei kaltem Motor), halten Sie den Motorbremsgriff gedrückt, ziehen Sie dann kräftig am Seilzugstarter, bis Sie einen Widerstand spüren, und ziehen Sie dann schnell. Lassen Sie den Starter langsam zurückgleiten.

Welchen Kraftstoff soll ich verwenden?

Verwenden Sie nur bleifreies Benzin 95. Füllen Sie den Tank nie mehr als 2,5 cm unter der Einfüllöffnung. Lassen Sie den Motor vor dem Tanken abkühlen.

Welches Motoröl und welche Menge soll ich verwenden?

Verwenden Sie SAE-30 Öl. Das gesamte Kurbelgehäusevolumen beträgt 0,45 Liter. Überprüfen Sie den Ölstand mit dem Messstab zwischen den Markierungen Min und Max.

Wie stelle ich die Schnitthöhe ein?

Der Rasenmäher hat 3 Schnitthöhen von 35 bis 70 mm. Stellen Sie sie mit dem dafür vorgesehenen Hebel ein (nicht im Handbuch beschrieben, aber an der Maschine vorhanden).

Wie reinige ich den Luftfilter?

Entfernen Sie das Filtergehäuse. Reinigen Sie den Papierfilter mit einer weichen Bürste. Waschen Sie den Schaumstoffeinsatz in Seifenwasser, drücken Sie ihn aus, trocknen Sie ihn und tränken Sie ihn mit einigen Tropfen SAE-30 Öl. Bauen Sie alles wieder zusammen.

Wie wechsle ich das Motoröl?

Verwenden Sie ein Ölabsaugset (Art.-Nr. 40-11336). Lassen Sie den Motor 5 Minuten laufen, um ihn zu erwärmen, und saugen Sie dann das Öl durch die Einfüllöffnung ab. Füllen Sie 0,45 L neues SAE-30 Öl ein.

Wie schärfe oder ersetze ich das Messer?

Entfernen Sie das Messer, indem Sie die Schraube lösen (verwenden Sie ein Stück Holz, um das Messer zu blockieren). Schärfen oder ersetzen Sie es. Ziehen Sie die Schraube mit 50 Nm an. Ein unausgewuchtetes Messer kann den Motor beschädigen. Lassen Sie es bei Bedarf von einem Fachmann machen.

Was sind die wichtigsten Sicherheitshinweise?

Lesen Sie das Handbuch. Halten Sie Hände und Füße niemals unter die Maschine. Tragen Sie Stiefel mit rutschfesten Sohlen. Mähen Sie nicht barfuß. Halten Sie Kinder und Tiere fern. Verwenden Sie den Rasenmäher nicht in geschlossenen Räumen wegen Kohlenmonoxid.

Was tun, wenn der Motor nicht startet?

Überprüfen Sie, ob der Bremsgriff aktiviert ist, die Maschine nicht im hohen Gras steht und der Tank frisches Benzin (weniger als 3 Monate alt) enthält. Bei fehlendem Funken prüfen Sie die Zündkerze (Abstand 0,7-0,8 mm) und den Luftfilter.

Wie lagere ich den Rasenmäher im Winter?

Leeren Sie den Tank und lassen Sie den Motor laufen, bis der Kraftstoff aufgebraucht ist. Entfernen Sie die Zündkerze, geben Sie einen Esslöffel Öl in den Zylinder, ziehen Sie am Starter, setzen Sie die Zündkerze ohne Kappe wieder ein. Wechseln Sie das Öl. Reinigen Sie den Rasenmäher und ölen Sie die Metallteile leicht ein.

BEDIENUNGSANLEITUNG Razor 4010 Texas

D Bedienungsanleitung

See Illustration 10A

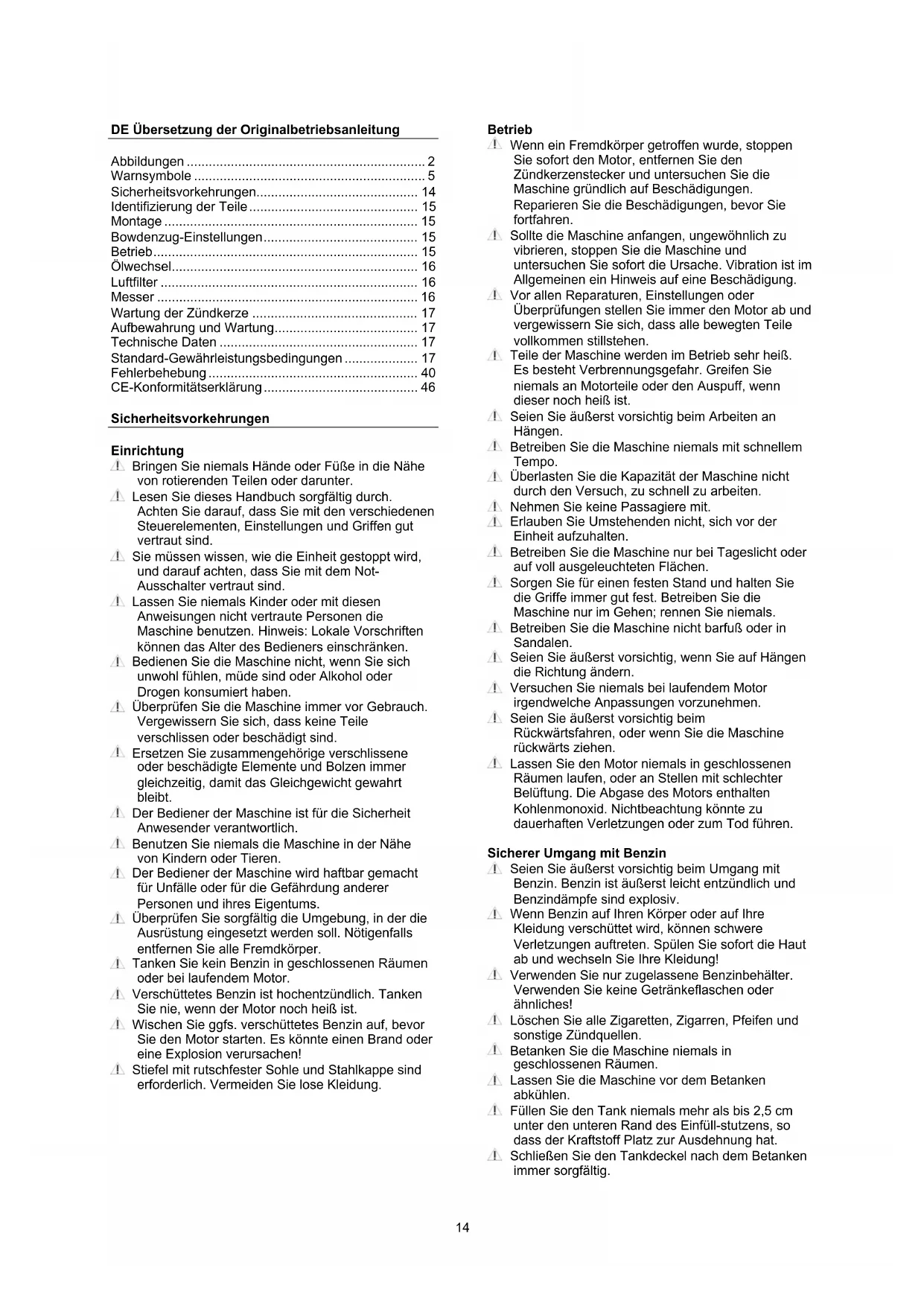

DE Übersetzung der Originalbetriebsanleitung

Abbildungen 2

Warnsymbole 5

Sicherheitsvorkehrungen.... 14

Identifizierung der Teile 15

Montage 15

Bowdenzug-Einstellungen.... 15

Betrieb....15

Ölwechsel.... 16

Luftfilter 16

Messer 16

Wartung der Zündkerze 17

Aufbewahrung und Wartung.... 17

Technische Daten 17

Standard-Gewährleistungsbedingungen 17

Fehlerbehebung 40

CE-Konformitätserklärung 46

Sicherheitsvorkehrungen

Einrichtung

⚠️ Bringen Sie niemals Hände oder Füße in die Nähe von rotierenden Teilen oder darunter.

Lesen Sie dieses Handbuch sorgfältig durch. Achten Sie darauf, dass Sie mit den verschiedenen Steuerelementen, Einstellungen und Griffen gut vertraut sind.

4 Sie müssen wissen, wie die Einheit gestoppt wird, und darauf achten, dass Sie mit dem Not-Ausschalter vertraut sind.

1. Lassen Sie niemals Kinder oder mit diesen Anweisungen nicht vertraute Personen die Maschine benutzen. Hinweis: Lokale Vorschriften können das Alter des Bedieners einschränken.

Bedienen Sie die Maschine nicht, wenn Sie sich unwohl fühlen, müde sind oder Alkohol oder Drogen konsumiert haben.

Überprüfen Sie die Maschine immer vor Gebrauch. Vergewissern Sie sich, dass keine Teile verschlissen oder beschädigt sind.

1. Ersetzen Sie zusammengehörige verschlissene oder beschädigte Elemente und Bolzen immer gleichzeitig, damit das Gleichgewicht gewahrt bleibt.

⚠️ Der Bediener der Maschine ist für die Sicherheit Anwesender verantwortlich.

⚠ Benutzen Sie niemals die Maschine in der Nähe von Kindern oder Tieren.

Der Bediener der Maschine wird haftbar gemacht für Unfälle oder für die Gefährdung anderer Personen und ihres Eigentums.

1. Überprüfen Sie sorgfältig die Umgebung, in der die Ausrüstung eingesetzt werden soll. Nötigenfalls entfernen Sie alle Fremdkörper.

⚠ Tanken Sie kein Benzin in geschlossenen Räumen oder bei laufendem Motor.

⚠ Verschüttetes Benzin ist hochentzündlich. Tanken Sie nie, wenn der Motor noch heiß ist.

1. Wischen Sie ggfs. verschüttetes Benzin auf, bevor Sie den Motor starten. Es könnte einen Brand oder eine Explosion verursachen!

Stiefel mit rutschfester Sohle und Stahlkappe sind erforderlich. Vermeiden Sie lose Kleidung.

Betrieb

Wenn ein Fremdkörper getroffen wurde, stoppen Sie sofort den Motor, entfernen Sie den Zündkerzenstecker und untersuchen Sie die Maschine gründlich auf Beschädigungen. Reparieren Sie die Beschädigungen, bevor Sie fortfahren.

Sollte die Maschine anfangen, ungewöhnlich zu vibrieren, stoppen Sie die Maschine und untersuchen Sie sofort die Ursache. Vibration ist im Allgemeinen ein Hinweis auf eine Beschädigung.

A Vor allen Reparaturen, Einstellungen oder Überprüfungen stellen Sie immer den Motor ab und vergewissern Sie sich, dass alle bewegten Teile vollkommen stillstehen.

A Teile der Maschine werden im Betrieb sehr heiß. Es besteht Verbrennungsgefahr. Greifen Sie niemals an Motorteile oder den Auspuff, wenn dieser noch heiß ist.

Seien Sie äußerst vorsichtig beim Arbeiten an Hängen.

1 Betreiben Sie die Maschine niemals mit schnellem Tempo.

Überlasten Sie die Kapazität der Maschine nicht durch den Versuch, zu schnell zu arbeiten.

⚠ Nehmen Sie keine Passagiere mit.

Erlauben Sie Umstehenden nicht, sich vor der Einheit aufzuhalten.

⚠ Betreiben Sie die Maschine nur bei Tageslicht oder auf voll ausgeleuchteten Flächen.

Sorgen Sie für einen festen Stand und halten Sie die Griffe immer gut fest. Betreiben Sie die Maschine nur im Gehen; rennen Sie niemals.

4 Betreiben Sie die Maschine nicht barfuß oder in Sandalen.

Seien Sie äußerst vorsichtig, wenn Sie auf Hängen die Richtung ändern.

Versuchen Sie niemals bei laufendem Motor irgendwelche Anpassungen vorzunehmen.

Seien Sie äußerst vorsichtig beim Rückwärtsfahren, oder wenn Sie die Maschine rückwärts ziehen.

Lassen Sie den Motor niemals in geschlossenen Räumen laufen, oder an Stellen mit schlechter Belüftung. Die Abgase des Motors enthalten Kohlenmonoxid. Nichtbeachtung könnte zu dauerhaften Verletzungen oder zum Tod führen.

Sicherer Umgang mit Benzin

Seien Sie äußerst vorsichtig beim Umgang mit Benzin. Benzin ist äußerst leicht entzündlich und Benzindämpfe sind explosiv.

Wenn Benzin auf Ihren Körper oder auf Ihre Kleidung verschüttet wird, können schwere Verletzungen auftreten. Spülen Sie sofort die Haut ab und wechseln Sie Ihre Kleidung!

Verwenden Sie nur zugelassene Benzinbehälter. Verwenden Sie keine Getränkeflaschen oder ähnliches!

⚠ Löschen Sie alle Zigaretten, Zigarren, Pfeifen und sonstige Zündquellen.

⚠ Betanken Sie die Maschine niemals in geschlossenen Räumen.

⚠ Lassen Sie die Maschine vor dem Betanken abkühlen.

Füllen Sie den Tank niemals mehr als bis 2,5 cm unter den unteren Rand des Einfüll-stutzens, so dass der Kraftstoff Platz zur Ausdehnung hat.

Schließen Sie den Tankdeckel nach dem Betanken immer sorgfältig.

⚠️ Verwenden Sie beim Betanken niemals die Feststellfunktion der Tankpistole.
⚠️ Rauchen Sie nicht beim Betanken.
A Betanken Sie niemals innerhalb von Gebäuden oder wo Benzindämpfe auf eine Zündquelle treffen können.
4. Stellen oder Verwenden Sie niemals Benzin oder die Maschine in der Nähe von Geräten, Zündflammen, Grills, elektrischen Geräten, Elektrowerkzeugen usw.

Wartung und Aufbewahrung

1. Zur Wartung und Reinigung, zum Austausch von Werkzeugen und beim Transport ohne eigene Motorkraft muss der Motor abgestellt und der Zündkerzenstecker abgezogen werden. Warten Sie bis der Motor abgekühlt und nicht mehr heiß ist.
   Tragen Sie bei allen Wartungsarbeiten Schutzkleidung und Schutzbrille.
   Überprüfen Sie regelmäßig, dass alle Schrauben und Muttern gut angezogen sind. Ziehen Sie diese nötigenfalls nach.
   ⚠ Vor dem Lagern in geschlossenen Räumen oder unter einer Abdeckung muss der Motor vollkommen abgekühlt sein.
   Wenn die Maschine einige Zeit lang nicht benutzt wird, beachten Sie bitte die Anleitungen in dieser Bedienungsanleitung.
   Halten Sie die Sicherheits- und Hinweisschilder intakt oder ersetzen Sie sie nötigenfalls.
   ⚠️ Verwenden Sie nur Originalersatzteile oder -zubehör. Bei Verwendung von Nicht-Originalteilen oder -zubehör erlischt die Produkthaftung.

Verschiedenes

Der Motor wird ohne Öl geliefert!
⚠ Vor dem Start mit Öl befüllen und den Ölstand kontrollieren. Verwenden Sie Motoröl SAE-30
4. Werkseitig montierte Steuerelemente wie z.B. das am Griff montierte Kupplungskabel dürfen nicht entfernt oder freigelegt werden.
⚠ Entleeren Sie den Kraftstofftank nur im Freien. Benzin ist äußerst leicht entzündlich und Benzindämpfe sind explosiv.
Stellen Sie sicher, dass die Maschine beim Transport auf einem Pritschenwagen o.ä. gut gesichert ist.

Der Rasenmäher wurde nach den neuesten sicherheitstechnischen Anforderungen hergestellt. Dazu gehört auch eine Messerbremse, die in drei Sekunden den Motor und das Messer anhält. Jede Vorsichtsmaßnahme wirkt nur, wenn sie auch genau eingehalten wird. Beachten Sie bei der Montage Ihres Rasenmähers die folgende Beschreibung.

Identifizierung der Teile

Siehe Abbildung 1

A. Bügel für Motorbremse
B. Flügelmutter
C. Grasfangkorb
D. Hinterer Auswurfschutz
E. Seilzugstarter
F. Benzintankdeckel
G. Öldeckel
H. Luftfilter
I. Einspritzknopf
J. Zündkerze
K. Auspuff

Montage

Auspacken:

Ziehen Sie den Rasenmäher seitlich aus dem Karton.

Warnhinweis: Stellen Sie sicher, dass der Bowdenzug nicht eingeklemmt ist.

Griffstange: Abbildung 2

1. Führen Sie das untere Führungsrohr in das Mähdeck ein. Mit Schrauben befestigen.
2. Befestigen Sie die obere Griffstange auf der unteren. Verwenden Sie hierzu eine Flügelschraube, die durch das Innere der Griffstange gesteckt wird.
3. Verlegen Sie den Bowdenzug und befestigen Sie ihn mit der Kabelklemme.

Montage des Motorbremsbowdenzug:

Abbildung 3A

1. Drücken Sie den oberen Bügel vorsichtig nach vorne.
2. Führen Sie den Motorbremsbowdenzug von außen in das Loch im Bügel und haken Sie ihn ein.

Montage des Seilzugstarters: Abbildung 3B

1. Betätigen Sie den Motorbremsbügel und halten Sie ihn, um das Anlasserkabel am Motor zu lösen.
2. Ziehen Sie vorsichtig das Anlasserkabel aus dem Motor (Der Motorbremsbügel MUSS betätigt bleiben)
3. Befestigen Sie den Startergriff in der Halterung an der Griffstange.
4. Lassen Sie den Motorbremsbügel und den Startergriff los.

Radbefestigung: Abbildung 4

Räder wie gezeigt montieren.

Montage des Grasfangkorbs: Abbildung 5

Lassen Sie den Rahmen des Grasfangkorbs einrasten. Montieren Sie den Rasensammler unter der hinteren Auswurfblende.

Bowdenzug-Einstellungen

Folgende Bowdenzüge müssen möglicherweise neu justiert werden:

Motorbrems-Bowdenzug

Einstellung des Motorbrems-Bowdenzugs: Abb. 6

Wenn der Motorbrems-Bowdenzug durchhängt, können Sie das einfach durch Anziehen oder Lösen der Schraube am Motorblock beheben.

Betrieb

Prüfen Sie immer vor dem Start den Ölstand und füllen Sie gegebenenfalls nach! Lesen und befolgen Sie die Anweisungen im beiliegenden Startführer!

Abbildung 7

Der Ölstand sollte auf dem Messstab immer zwischen Min. und Max. liegen. Füllen Sie SAE-30-Öl nach. Es sollten insgesamt 0,45 Liter Öl im Motor sein.

Verwenden Sie für den Motor nur bleifreies 95-Oktan-Benzin. Überfüllen Sie den Tank nicht.

Schnitthöheneinstellung: Abbildung 8

Der Rasenmäher hat 3 verschiedene Stufen. Die Schnitthöhe kann im Bereich von 35 mm bis 70 mm verstellt werden. Montieren Sie die Radschraube in einem der 3 Löcher. Wählen Sie für alle 4 Räder die gleiche Lochposition.

Start:

Starten Sie den Rasenmäher niemals direkt auf hohem Gras.

Starten mit Seilzug mit Einspritzknopf, Abb. 9

1. Drücken Sie mehrmals den Einspritzknopf; drücken Sie zunächst 1-3 mals und danach nötigenfalls noch weitere 3-5 mals. Hinweis: Der Motor kann nicht "absaufen"
2. Betätigen Sie den Bügel der Motorbremse; dadurch wird die Motorbremse gelöst.
3. Ziehen Sie vorsichtig am Seilzugstarter, bis Sie einen Widerstand im Seil spüren; ziehen Sie dann schnell und kräftig. Lassen Sie den Seilzugstarter niemals los, sondern lassen Sie ihn vorsichtig wieder zur Startposition zurücklaufen.

Hinweis: Solange der Mäher betrieben wird, muss der Motorbremsbügel betätigt werden.

Stoppen:

Lassen Sie die Bügel für Motorbremse und Eigenantrieb los, um den Rasenmäher und den Motor auszuschalten!

⚠ Hinweis: Die Messer drehen sich nach dem Stoppen noch bis zu 3 Sekunden lang weiter.

Ölwechsel

Das Öl sollte nach 5 Stunden zum ersten Mal gewechselt werden und danach einmal jährlich.

Sie benötigen dazu ein Ölablassset. Teilenummer: 40-11336

Öl und Ölablassset sind nicht im Lieferumfang enthalten

Verwenden Sie das Ölablassset folgendermaßen:

1. Stellen Sie den Motor an und lassen Sie ihn maximal 5 Minuten warmlaufen. Im warmen Motor wird das Öl flüssiger. Der Motor darf nicht heiß sein. In diesem Fall besteht Verbrennungsgefahr. Lassen Sie den Motor abkühlen bis er nur noch warm ist.
2. Schalten Sie nun den Motor aus. Tragen Sie für die nachfolgenden Arbeiten eine Schutzbrille und entsprechende Schutzkleidung!
3. Saugen Sie das warme Öl durch die Öleinfüllöffnung ab. Verwenden Sie dazu die Spritze aus dem Ölablasset. Verwenden Sie den Schlauch, um die Ölwanne zu erreichen.
4. Füllen Sie das Altöl in einen leeren Behälter um.
5. Füllen Sie den Motor mit SAE-30-Öl (0,45 Liter).
6. Prüfen Sie den Ölstand mit dem Messstab. (Min / Max)

Denken Sie daran, das Altöl umweltgerecht zu entsorgen. Beauftragen Sie Ihr örtliches Recycling-Zentrum.

Luftfilter

Bitte inspizieren und reinigen Sie die Luftfilter regelmäßig. Wenn die Filter nicht über einen längeren Zeitraum gereinigt worden sind, beeinflusst dies die Motorkraft, den Abgasausstoß und den Verschleiß negativ.

Abbildung 10A

1. Reinigen Sie den Luftfilterkasten, bevor dieser geöffnet wird.
2. Vorsichtig die Abdeckung abziehen.
3. Entfernen und überprüfen Sie vorsichtig das Filterelement. Reinigen Sie dieses mit einer weichen Bürste. Wenn der Luftfilter sehr dreckig ist, muss er durch einen neuen ersetzt werden. Achten Sie darauf, dass kein Schmutz in den Ansaugtrakt des Motors kommt.
4. Reinigen Sie den schwarzen Schaumstofffilter mit Seifenwasser.
5. Pressen Sie das Wasser aus dem Schaumstofffilter, bis dieser trocken ist. Fügen Sie ein paar Tropfen SAE-30 Öl auf den Schaumstofffilter. Pressen Sie den Filter noch einmal aus, um überschüssiges Öl herauszudrücken. Montieren Sie das Filterelement und den Schaumstofffilter.
6. Prüfen Sie, ob alle Komponenten wieder korrekt angebracht und der Luftfilterkasten, wie in der Abbildung gezeigt, geschlossen ist.

Messer

Überprüfung des Messers

• Achten Sie darauf, dass der Motor ausgeschaltet und der Zündkerzenstecker abgezogen ist.
• Kippen Sie den Rasenmäher mit dem Vorderteil nach oben.
• Überprüfen Sie das Messer auf Beschädigungen, Risse oder übermäßigen Rost oder Korrosion.
• Stellen Sie sicher, dass die Messerhalteschraube richtig angezogen ist.

Hinweis: Ein stumpfes Messer kann geschärft werden! Ein verschlissenes, verbogenes, gerissenes oder anderweitig beschädigtes Messer muss ersetzt werden!

Demontage des Messers: Abbildung 10B

Wenn Sie das Messer zum Schärfen oder Ersetzen entfernen, müssen Sie schwere Handschuhe zum Schutz Ihrer Hände verwenden.

1. Lösen Sie die Messerhalteschraube. Verwenden Sie ein Stück Holz, um das Messer am Drehen zu hindern.
2. Entfernen Sie die Schraube, das Messer und die Messerhalterung in dieser Reihenfolge.
3. Schärfen Sie das Messer oder ersetzen Sie es.
4. Befestigen Sie Messerhalterung, Messer, Unterlegscheibe und Schraube in dieser Reihenfolge.
5. Ziehen Sie die Messerhalteschraube sorgfältig mit 50 Nm an. Verwenden Sie ein Stück Holz, um das Messer am Drehen zu hindern.

Warnhinweis: Das Messer muss so geschärft werden, dass es ausgewuchtet ist. Es können sonst Schwingungen auftreten, die den Motor beschädigen. Beschädigungen am Motor wegen fehlerhaften Schärfens sind von der Garantie ausgeschlossen. Wir empfehlen deshalb, das Messer in einem Kundendienstzentrum schärfen zu lassen.

Wartung der Zündkerze

1. Ziehen Sie den Zündkerzenstecker ab.
2. Entfernen Sie Schmutz und Rückstände von der Zündkerze mit einer Bürste.
3. Lösen Sie die Zündkerze mit einem Zündkerzenschlüssel.
4. Kontrollieren Sie die Isolierung.
5. Reinigen Sie die Zündelektroden mit einer Stahlbürste.
6. Messen Sie den Abstand zwischen den Elektroden. Achten Sie dabei darauf, dass die Elektroden nicht beschädigt werden. Der Abstand muss 0,7 bis 0,8 mm betragen.
7. Setzen Sie die Zündkerze wieder ein. Eine beschädigte Kerze muss ersetzt werden. Teilenummer: 40-11294
8. Stecken Sie den Zündkerzenstecker wieder auf.

Aufbewahrung und Wartung

Der Rasenmäher sollte laufend inspiziert werden:

Überprüfen Sie regelmäßig Schrauben, Muttern und Gehäuse. Sorgen Sie dafür, dass das Messer stets scharf ist. Es empfiehlt sich, das Messer mind. alle zwei Jahre auszutauschen. Es wird empfohlen, den Rasenmäher einmal pro Jahr zur Inspektion zu einem autorisierten Fachhändler zu bringen.

Aufbewahrung: Nach Gebrauch sollte der Rasenmäher an einem trockenen, sauberen Ort aufbewahrt werden. Nach jeder Benutzung ist eine Reinigung vorzunehmen. Gras und Schmutz sind laufend von der Gehäuseunterseite zu entfernen. Zum Reinigen sollte der Rasenmähers vorn hochgekippt werden (max. 45°). Wird er zur Seite gekippt, ist darauf zu achten, dass Vergaser und Luftfilter nach oben zeigen, weil sonst evtl. auslaufendes Öl den Motor beschädigen kann. Denken Sie unbedingt daran, vor Wartungsarbeiten den Zündkerzenstecker abzuziehen.

Aufbewahrung im Winter: Den Benzintank vollständig entleeren, dann den Motor so lange laufen lassen, bis das Benzin im Vergaser verbraucht ist. Den Zündkerzenstecker abziehen. Die Zündkerze herausdrehen und einen Esslöffel Motoröl in die Zündkerzenöffnung geben. Zum Verteilen des Öls an der Startschnur ziehen. Danach die Zündkerze wieder einschrauben, nicht aber den Zündkerzenstecker aufsetzen. Angaben zum Ölwechsel: siehe oben. Abschließend wird der Rasenmäher gründlich gereinigt. Tauchen Sie einen Lappen in Öl ein und schmieren Sie die verschiedenen Teile und Oberflächen (Rostschutz).

Technische Daten

Modell Razor 4010
Motor	TG150
Hubraum 79,8 cc / 1,2 kW
Schnittbreite	40 cm
Höheneinstellung 3 pos. 35-70 mm
Rad 6" / 6"
Fangkorb	40 L.
Gewicht	18 kg
Vibration Ah	7,163 ^2 m/s
Schalldruckpegel LpA	83,1 dB(A)
Schallleistungspegel LwA	96 dB(A)
Art. nr.	90066510

Standard-Gewährleistungsbedingungen

Die Gewährleistungsfrist beträgt zwei Jahre für private Endanwender in EU-Ländern. Bei kommerzieller Nutzung beträgt die Gewährleistungsfrist nur ein Jahr.

Die Gewährleistung deckt Material- und/oder Herstellungsfehler ab.

Einschränkungen und Anforderungen Normaler Verschleiß und Austausch von Verschleißteilen fallen NICHT unter die Gewährleistungsregelung.

Verschleißteile, die NICHT über einen Zeitraum von mehr als 12 Monaten abgedeckt sind:

• Messer
• Kabel
• Sicherungen
• Schalter
  • Membrane/Dichtungen
  • Zündkerzen
  • Motorflüssigkeiten (Öl, Benzin)
• Starterkabel
• Filter
• Akkus: Wenn die Batterie nicht ordnungsgemäß gelagert wurde (d. h. frostfrei und alle drei Monate aufgeladen), wird die Lebensdauer für nur 6 Monate garantiert.

Wenn Sie den Motor ohne Öl starten, entstehen irreparable Schäden, die von der Garantie ausgeschlossen sind.

Die Gewährleistung erstreckt sich NICHT über Schäden/Mängel hervorgerufen durch:

• Mangelnde Wartung und Instandhaltung
- Strukturelle Veränderungen
- Ungewöhnliche äußere Bedingungen
- Schäden an Karosserie, Mähdeck, Lenker usw.
- Unsachgemäße Verwendung oder Überladung
- Verwendung von falschem Öl, Benzin oder anderen Flüssigkeiten, die den in der Bedienungsanleitung empfohlenen widersprechen.
- Schlechtes oder verunreinigtes Benzin, das die Verunreinigung des Kraftstoffsystems zur Folge hat
- Verwendung von nicht originalen Ersatzteilen.
- Andere Bedingungen, für die Texas nicht verantwortlich gemacht werden kann.

Inwieweit es sich bei einem Schaden um einen Garantiefall handelt oder nicht, wird von einer autorisierten Fachwerkstatt entschieden. Ihre Einkaufsquittung gilt als Garantieschein, weshalb sie sorgfältig aufbewahrt werden sollte.

BEACHTEN SIE: Beim Kauf von Ersatzteilen oder der Anfrage nach Garantiereparaturen geben Sie bitte immer Jahre, Modell- und Seriennummer an. Sie sind auf dem CE-Etikett auf der Maschine zu finden!

* Wir behalten uns das Recht vor, Bedingungen zu ändern und übernehmen keinerlei Haftung für Druckfehler

Schwierigkeiten beim Start
Fehler	Ursache	Behebung
Allgemeine Schwierigkeiten beim Start	Falscher Startvorgang	Halten Sie die Anweisungen im Handbuch zum Starten genau ein.
Das Startkabel ist sehr stramm (startet nicht)	Der Bremsgriff ist nicht aktiviertDie Maschine steht in hohem Gras	Drücken Sie den Bremsgriff und ziehen Sie am Starterseilzug.Bewegen Sie die Maschine aus dem hohen Gras und wiederholen Sie den Startvorgang.Stellen Sie die Höheneinstellung in die höchste Position, so dass die Klinge aus dem Gras gehoben wird.
Die Maschine startet nicht, wenn der Starterseilzug gezogen wird	Der Bremsgriff ist nicht aktiviertDas Bremskabel ist nicht richtig eingestelltDie Maschine steht in hohem GrasKeine Einspritzung in den Motor vor dem StartKein Benzin mehr im KraftstofftankDas Benzin ist älter als drei Monate	Aktivieren Sie den Motorbremsgriff.Stellen Sie das Motorbremskabel entsprechend den Anweisungen im Handbuch ein.Bewegen Sie die Maschine zum Starten aus dem hohen Gras.Kippen Sie die Maschine beim Starten.Stellen Sie die Höheneinstellung in die höchste Position, so dass die Klinge sich frei drehen kann.Drücken Sie vor dem Starten den Einspritzknopf 1-3 Mal.Überprüfen Sie den Kraftstofftank und füllen Sie Benzin nach.Entleeren Sie altes Benzin aus dem Kraftstofftank und dem Vergaser, und füllen Sie neues Benzin nach.
Kein Zündfunke (kann nicht starten)	Der Zündkerzenstecker ist loseDie Zündkerze ist feucht oder schmutzigFalscher Abstand zwischen Zündkerze und ElektrodeDer Luftfilter ist schmutzig oder defekt	Stellen Sie sicher, dass der Stecker fest an der Zündkerze sitzt.Stellen Sie sicher, dass kein Schmutz an der Zündkerze ist. Folgen Sie dabei den Anweisungen im Handbuch.Überprüfen Sie den Elektrodenabstand der Zündkerze. Folgen Sie dabei den Anweisungen im Handbuch. Oder tauschen Sie wahlweise die Zündkerze aus.Überprüfen Sie den Luftfilter auf Schmutz und reinigen Sie ihn. Folgen Sie dabei den Anweisungen im Handbuch.
Der Rasenmäher startet aber läuft nicht rund
Fehler	Ursache	Behebung
Der Motor läuft ungleichmäßig und /oder die Leistung verschlechtert sich beim Arbeiten	Der Zündkerzensteckist loseDie Zündkerze ist schmutzigFalscher Abstand zwischen Zündkerze und ElektrodeDer Luftfilter ist schmutzig oder defektVerdampfung von Kraftstoff im VergaserSchmutz im Ver gaser	Stellen Sie sicher, dass der Stecker fest an der Zündkerze sitzt.Stellen Sie sicher, dass die Zündkerze sauber und unbeschädigt ist. Folgen Sie dabei den Anweisungen im Handbuch.Überprüfen Sie den Elektrodenabstand der Zündkerze. Folgen Sie dabei den Anweisungen im Handbuch.Überprüfen Sie den Luftfilter auf Schmutz und reinigen Sie ihn. Folgen Sie dabei den Anweisungen im Handbuch.Warten Sie ein paar Minuten und versuchen Sie dann erneut zu starten.Reinigen Sie den Vergaser.
Der Motor stoppt nicht
Fehler	Ursache	Behebung
Die Maschine hält nach 5 Sekunden nicht an	Das Motorbremskabel liegt zu straff	Überprüfen Sie das Motorbremskabel und stellen Sie es entsprechend den Anweisungen im Handbuch ein.

Falls Ihr Problem nicht oben beschrieben ist, nehmen Sie bitte Kontakt mit einem anerkannten Kundendienstzentrum oder mit Texas A/S auf.

Dépannage
