GEBRUIKSAANWIJZING PCBS 3035 ProfiCare

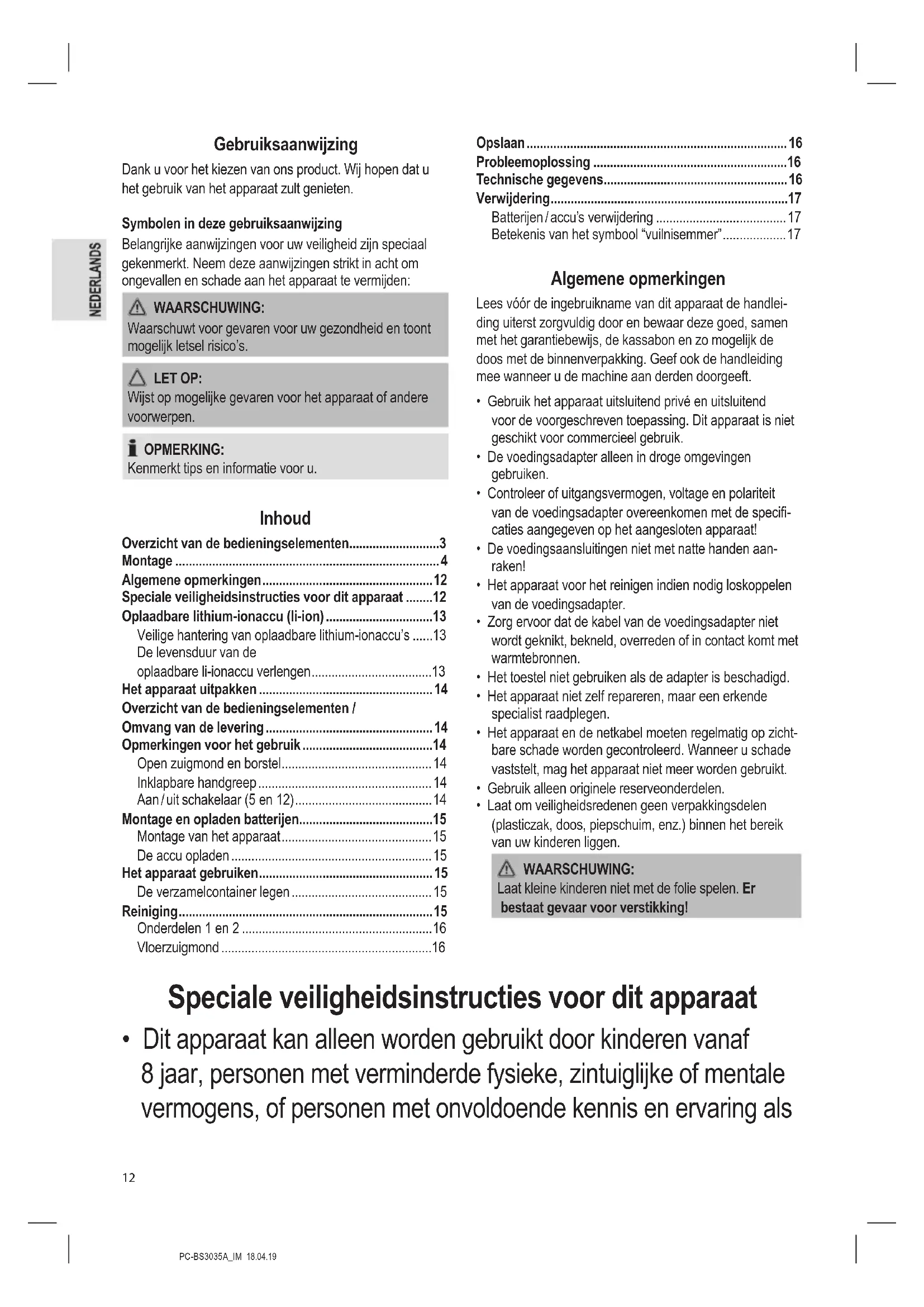

• Gebruiksaanwijzing Dank u voor het kiezen van ons product. Wij hopen dat u het gebruik van het apparaat zult genieten. Symbolen in deze gebruiksaanwijzing Belangrijke aanwijzingen voor uw veiligheid zijn speciaal gekenmerkt. Neem deze aanwijzingen strikt in acht om ongevallen en schade aan het apparaat te vermijden: WAARSCHUWING: Waarschuwt voor gevaren voor uw gezondheid en toont mogelijk letsel risico’s. LET OP: Wijst op mogelijke gevaren voor het apparaat of andere voorwerpen. OPMERKING: Kenmerkt tips en informatie voor u. Inhoud Overzicht van de bedieningselementen p. 3
• Montage p. 4
• Algemene opmerkingen p. 12
• Speciale veiligheidsinstructies voor dit apparaat p. 12
• Oplaadbare lithium-ionaccu (li-ion) p. 13
• Veilige hantering van oplaadbare lithium-ionaccu’s p. 13
• De levensduur van de oplaadbare li-ionaccu verlengen p. 13
• Het apparaat uitpakken p. 14
• Overzicht van de bedieningselementen / Omvang van de levering p. 14
• Opmerkingen voor het gebruik p. 14
• Open zuigmond en borstel p. 14
• Inklapbare handgreep p. 14
• Aan / uit schakelaar (5 en 12) p. 14
• Montage en opladen batterijen p. 15
• Montage van het apparaat p. 15
• De accu opladen p. 15
• Het apparaat gebruiken p. 15
• De verzamelcontainer legen p. 15
• Reiniging p. 15
• Onderdelen 1 en 2 p. 16
• Vloerzuigmond p. 16
• Opslaan p. 16
• Probleemoplossing p. 16
• Technische gegevens p. 16
• Verwijdering p. 17
• Batterijen / accu’s verwijdering p. 17
• Betekenis van het symbool “vuilnisemmer” Algemene opmerkingen Lees vóór de ingebruikname van dit apparaat de handlei- ding uiterst zorgvuldig door en bewaar deze goed, samen met het garantiebewijs, de kassabon en zo mogelijk de doos met de binnenverpakking. Geef ook de handleiding mee wanneer u de machine aan derden doorgeeft. p. 17

• Gebruik het apparaat uitsluitend privé en uitsluitend voor de voorgeschreven toepassing. Dit apparaat is niet geschikt voor commercieel gebruik.

• De voedingsadapter alleen in droge omgevingen gebruiken.

• Controleer of uitgangsvermogen, voltage en polariteit van de voedingsadapter overeenkomen met de speci- caties aangegeven op het aangesloten apparaat!

• De voedingsaansluitingen niet met natte handen aan- raken!

• Het apparaat voor het reinigen indien nodig loskoppelen van de voedingsadapter.

• Zorg ervoor dat de kabel van de voedingsadapter niet wordt geknikt, bekneld, overreden of in contact komt met warmtebronnen.

• Het toestel niet gebruiken als de adapter is beschadigd.

• Het apparaat niet zelf repareren, maar een erkende specialist raadplegen.

• Het apparaat en de netkabel moeten regelmatig op zicht- bare schade worden gecontroleerd. Wanneer u schade vaststelt, mag het apparaat niet meer worden gebruikt.

• Gebruik alleen originele reserveonderdelen.

• Laat om veiligheidsredenen geen verpakkingsdelen (plasticzak, doos, piepschuim, enz.) binnen het bereik van uw kinderen liggen. WAARSCHUWING: Laat kleine kinderen niet met de folie spelen. Er bestaat gevaar voor verstikking! Speciale veiligheidsinstructies voor dit apparaat

• Dit apparaat kan alleen worden gebruikt door kinderen vanaf 8 jaar, personen met verminderde fysieke, zintuiglijke of mentale vermogens, of personen met onvoldoende kennis en ervaring alsPC-BS3035A_IM 18.04.19

zij begeleid worden of zijn geïnstrueerd in het veilig gebruik van het apparaat en de gevaren begrijpen.

• Kinderen mogen niet met het apparaat spelen.

• Reinigen en gebruikersonderhoud mag niet door kinderen wor- den uitgevoerd zonder begeleiding.

• Het apparaat is bedoeld om te worden gebruikt met een zeer lage veiligheidsspanning. Uitsluitend aansluiten op een stroomtoevoer die overeenkomt met de specicaties op het typeplaatje.

• Als de aansluitkabel van dit apparaat is beschadigd, dient deze te worden vervangen met een speciale aansluitkabel die verkrijg- baar is bij de fabrikant.

• Geen voedingsadapters behalve de meegeleverde adapter ge- bruiken.

• Zuig geen ontvlambare substanties of vloeistoffen op!

• Zuig nooit hete as, spitse of scherpe voorwerpen op!

• Nooit stofzuigen zonder geïnstalleerde lter. Oplaadbare lithium-ionaccu (li-ion) Het apparaat is uitgerust met een oplaadbare li-ionaccu. Dit resulteert in vele voordelen in vergelijking met andere batterijen en accu’s:

• Een hoge celspanning (meer volt)

• Een lage zelfontlading Veilige hantering van oplaadbare lithium-ionaccu’s Li-ionaccu’s worden over het algemeen als veilig be- schouwd. Gevaren kunnen echter optreden door mechani- sche schade, elektrische defecten en thermische effecten. Mechanische schade kan leiden tot het lekken van gassen of vloeistoffen die zeer irriterend, ontvlambaar of zelf giftig kunnen zijn. Een elektrische fout, zoals een kortsluiting, kan leiden tot oververhitting en een brand. Zelfs het verwarmen van de behuizing van een li-ionaccu, bijv. door zonlicht of een verwarmingselement, kan leiden tot een brand of een explosie. Li-ionaccu’s zijn echter veilig wanneer ze op een juiste manier worden gehanteerd. Alleen wanneer ze verkeerd worden gebruikt of opgeslagen, zijn ze gevaarlijk. Daarom:

• Vermijd een temperatuur boven 40 °C of onder 0 °C.

• Laad het apparaat of de oplaadbare accu niet vallen.

• Als de li-ionaccu gevallen en nu beschadigd is, gebruik het niet langer.

• Wanneer het apparaat wordt opgeborgen of afgedankt, bedek de aansluitklemmen met tape om kortsluiting te vermijden.

• Lever afgedankte accu’s in bij de winkel waar u het hebt gekocht of een gepast inzamelpunt in uw gemeente. De levensduur van de oplaadbare li-ionaccu verlengen Bij li-ionaccu’s, zelfs meer dan bij andere accu’s, kan de levensduur worden verlengd door ze op een juiste manier te hanteren. De volgende eenvoudige oplaad- en opslaginstructies zorgen voor een langdurig behoud van het accuvermogen:

• Temperatuur: Het ideale temperatuurbereik voor deze accu is tussen 10 en 25 °C. Een hogere temperatuur kan tot vroegtijdige veroudering leiden.

• Opladen en ontladen: Vermijd tijdens oplaadcycli zowel een volledige oplading als diepe ontlading. Wanneer het oplaadproces van de accu is voltooid, ont- koppel de lader meteen. Een oplading tot 90 % is ideaal.PC-BS3035A_IM 18.04.19

De accu heeft tevens een langere levensduur wanneer deze niet tot 0 % wordt ontladen. Wanneer mogelijk, laad de accu altijd op zodra het een laadstatus van 30 % bereikt.

• Opslag: Berg accu’s altijd op in een droge plaats en op een gematigde temperatuur tussen 10 °C en 20 °C. Houd tevens rekening met het effect van zelfontlading. Als de accu reeds leeg is, kan dit effect leiden tot een diepe ontlading en schade aan de accu. Als u denkt de accu langere tijd niet te gebruiken, kunt u dit effect ophef- fen. Wij bevelen vervolgens aan om de accu voor opslag tot ca. 40 % op te laden. Controleer ten laatste binnen de maand de laadstatus van de accu. Het apparaat uitpakken

1. Verwijder het apparaat uit de verpakking.

2. Controleer de levering op volledigheid.

3. Controleer het apparaat op transportschade, om gevaren

te voorkomen. OPMERKING: In het geval van transportschade dient u onmiddellijk contact op te nemen met de dealer. Gebruik nooit een beschadigd apparaat!

4. Verwijder de transportvergrendelingen op de twee

aan / uit schakelaars. Overzicht van de bedieningselementen / Omvang van de levering Pagina 3 Afbeelding 1 Vuilverzamelcontainer 2 Filterinzetstuk uit 2 delen 3 Controlelampjes 4 Vrijgavetoets stofreservoir 5 Toets (Aan / uit-schakelaar van het basiseenheid) 6 Handgreep op het basiseenheid 7 Motorbehuizing met luchtinlaat 8 Zuigmond Afbeelding 9 Toets (Vloerzuigmond met verlichting) 10 Toets (50 % zuigvermogen) 11 Toets (100 % zuigvermogen) 12 Toets (Aan / uit-schakelaar voor apparaat met vloer- zuigmond) 13 Schuifontgrendeling voor opvouwbare hendel 14 Scharnierende handgreep met accessoirehouder 15 Vergrendeling / ontgrendeling voor vloerzuigmond 16 Vloerzuigmond met turboborstel 17 Basiseenheid (Zie afb. ) 18 Ontgrendeltoets voor het basiseenheid Pagina 4 19 Oplaadstation 20 Basis 21 Aansluitpunt voor voedingsadapter 22 Contactpunten 23 Oplaadpunten Niet afgebeeld 1 × Voedingsadapter 1 × Open zuigmond 1 × Borstel Opmerkingen voor het gebruik

• Het apparaat is met name geschikt voor het snel opzui- gen van kleine hoeveelheden droog vuil of stof.

• Het apparaat wordt aangedreven met behulp van een opgeladen accu. De batterij wordt opgeladen met het meegeleverde oplaadstation. Hiervoor dient u het appa- raat te monteren en in het oplaadstation te hangen.

• Directe stroomtoevoer via de voedingsadapter is niet mogelijk.

• Deze draadloze stofzuiger is geen volledige vervanging voor een conventionele vloerstofzuiger. Door het ontwerp is de prestatie niet voldoende bij vooral hoogpolig tapijt.

• Verontreinigde lters verlagen de zuigkracht van de stofzuiger. Het wordt dus aanbevolen om de lters regel- matig te reinigen.

• Idealiter worden de lters gereinigd als ze lang gebruikt zijn.

• Controleer en reinig a.u.b. regelmatig de elektrische vloerzuigmond.

• Reinig indien nodig zeer vervuilde vloeren meerdere keren en / of gebruik een conventionele 230 V~ vloerstof- zuiger. Open zuigmond en borstel

• De zuigmonden worden vastgemaakt aan de zuigope- ning van de basiseenheid.

• U kunt de zuigmonden aan de achterzijde van het oplaadstation opbergen. Inklapbare handgreep Voor rugvriendelijk reinigen kan de inklapbare handgreep tweemaal gedraaid worden. Hiermee kunt u op moeilijk bereikbare plaatsen toch stofzuigen (bijv. onder tafels). LET OP:

• Draai de inklapbare handgreep niet voorbij het weer- standspunt. Het apparaat kan anders beschadigd raken!

• Als u de inklapbare handgreep meer dan 90 ° draait, dan valt de basiseenheid uit de hulpstukhouder!

1. Trek de schuif (13) korte tijd omhoog en klap de inklap-

bare handgreep naar voren, tot aan het weerstandspunt.

2. Als u opnieuw op de schuif drukt kunt u de inklapbare

handgreep nog iets verder draaien.PC-BS3035A_IM 18.04.19

Aan / uit schakelaar (5 en 12) Het apparaat bevat twee aan / uitschakelaars. Druk op de of toets om het apparaat aan of uit te schakelen. Montage en opladen batterijen Montage van het apparaat Zie ook de afbeeldingen op pagina 4. A Plaats de basis op een vlak en stabiel oppervlak. Steek het oplaadstation in de basiseenheid. Deze moet vastklikken. B Sluit de voeding aan op de aansluiting in het oplaad- station. C Sluit de vloerzuigmond op de accessoirehouder aan. Deze moet vastklikken. Let op de contactpunten op de vloerzuigmond. D Plaats de basiseenheid in de accessoirehouder. Plaats eerst de zuigopening van de basiseenheid in de opening van de hulpstukhouder. Druk dan de handgreep van de basiseenheid in de accessoirehouder. Deze moet hoorbaar vastklikken. E Als u de batterij wilt opladen, hang dan het compleet gemonteerde apparaat in het oplaadstation. Let op sta- biliteit en een juiste montage. De contactpunten van de accessoirehouder moeten de contactpunten van het op- laadstation aanraken. De 4 contactpunten dienen schoon en droog te zijn. Anders wordt de batterij niet opgeladen. F Om ruimte te besparen bij het opbergen kunt u de handgreep van de accessoirehouder opvouwen. Druk hiervoor de schuif (13) omhoog, terwijl u tegelijkertijd de handgreep wegvouwt. De accu opladen

1. Schakel het apparaat uit.

2. Verbind de voedingsadapter met een gecerticeerd

stopcontact. Laad het apparaat 4,5 uur op voor het eerste gebruik. OPMERKING:

• De oplaadindicator geeft het oplaadniveau van de oplaadbare batterij aan.

• Het opladen is gereed als alle 3 de indicatielampjes branden.

• Het is normaal dat het apparaat warm wordt tijdens het opladen.

3. Stop met opladen na maximaal 4,5 uur, of zodra de

indicatielampjes continue blijven branden. LET OP: Haal altijd de stekker uit het stopcontact nadat het laden is voltooid. Het apparaat gebruiken

• U kunt het apparaat gebruiken om de vloer mee te stofzuigen, of als een rechtopstaande stofzuiger (basi- seenheid).

• Om de basiseenheid te scheiden van de accessoirehou- der drukt u op de toets (18), en gebruikt tegelijkertijd de handgreep om het apparaat eruit te trekken.

• Schakel het apparaat aan of uit met de aan / uit-schake- laar (5) of (12).

• Tijdens het gebruik kunt u het laadniveau van de oplaad- bare batterij via de indicatielampjes aezen.

• Gebruik de en toetsen om de zuigkracht te regelen.

• Druk op de toets om de turboborstel op de zuig- mond in te schakelen. De rotatie wordt via de verlichting aangegeven. OPMERKING: De verlichting kan slechts worden in- of uitgeschakeld als het apparaat in gebruik is. De verzamelcontainer legen

1. Schakel het apparaat uit.

2. Houd het apparaat horizontaal tijdens het openen van de

3. Druk op de toets (4) om de verzamelcontainer te ont-

4. Verwijder de tweedelige lterinzet.

5. Draai en verwijder het grove lter door deze iets linksom

7. Plaats de onderdelen terug in de verzamelcontainer in

omgekeerde volgorde.

8. Bevestig de verzamelcontainer op de behuizing:

Plaats eerst de verzamelcontainer op de bodem van de behuizing. Vergrendel deze vervolgens met de toets (4) aan de bovenkant. Reiniging WAARSCHUWING: Dompel de motorbehuizing voor de reiniging in geen geval onder in water. Dit zou tot een elektrische schok of brand kunnen leiden.PC-BS3035A_IM 18.04.19

• Gebruik geen draadborstel of andere schurende voorwerpen.

• Gebruik geen scherpe of schurende reinigingsmid- delen.

• De afzonderlijke onderdelen zijn niet vaatwasserbe- stendig.

• De behuizing kan met een licht bevochtigde doek afge- veegd worden.

• Veeg de voedingsadapter altijd af met een droge doek. Onderdelen 1 en 2

• U kunt deze onderdelen afspoelen onder stromend wa- ter. Indien nodig kunnen de onderdelen worden gereinigd met gebruik van warm sopwater en een zachte borstel.

• Laat de onderdelen goed drogen voordat u het apparaat weer in elkaar zet. Vloerzuigmond

1. Druk op de ontgrendeltoets (15) om de vloerzuigmond

van de houder van het apparaat af te trekken.

2. Draai de zuigmond, zodat u de onderkant kunt zien.

Verwijder de beschermkap door de vergrendeling naar beneden te drukken.

3. Trek de rolborstel eruit.

4. Verwijder om de borstel gedraaide draadjes en haar.

Gebruik indien nodig een schaar.

5.1 Plaats de borsterroller, met de driehoekige inkeping

eerst aan de rechterzijde. Zorg ervoor dat de drie- hoekige sleuf in de rolborstel goed zit.

6. Plaats de beschermklep

terug. De vergrendeling moet hoorbaar vastklikken. Opslaan

• Reinig het apparaat zoals beschreven en laat het drogen.

• U kunt het oplaadstation als opbergruimte gebruiken.

• Wij raden aan het apparaat in de originele verpakking op te bergen wanneer u het voor langere tijd niet gebruikt.

• Berg het apparaat altijd op buiten bereik van kinderen en op een droge, goed geventileerde plek. Probleemoplossing Probleem Mogelijke oorzaak Oplossing Het apparaat werkt niet. De oplaadbare batterij is leeg. Laat de batterij op. Weinig zuigkracht. De batterij is bijna leeg. Laat de batterij op. De lters zijn vervuild. Maak de lters schoon, zoals beschreven onder “Reiniging”. LET OP: Gebruik het appa- raat pas weer met droge lters. Luid geluid tijdens gebruik. Een vreemd voorwerp is in de zuigmond vast komen te zitten. Verwijder het voor- werp. Indien nodig maakt u de vloer- zuigmond los van de accesoirehouder. Technische gegevens Model:.............................................................. PC-BS 3035 A Nettogewicht: ........................................................ ong. 2,8 kg Voedingsadapter Beschermingsklasse: ...................................................... Voeding: ................AC 100 - 240 V, 50 / 60 Hz, 0,35 A MAX Vermogen: ...............................................DC 18 V, 500 mA Polariteit:................................................................ Batterij: .........................................4 × 3,7 V, 2200 mAh Li-Ion Gebruikduur: ...................................20 minuten maximaal Oplaadtijd: ...............................................................4,5 uur Het recht om technische en ontwerpaanpassingen te ma- ken in de loop van voortdurende productontwikkeling blijft voorbehouden. Dit apparaat is gekeurd conform de op dit moment van toe- passing zijnde CE-richtlijnen zoals bijvoorbeeld elektromag- netische compatibiliteit en laagspanningsvoorschriften en is geconstrueerd volgens de nieuwste veiligheidstechnische voorschriften.PC-BS3035A_IM 18.04.19

Verwijdering Batterijen / accu’s verwijdering Het apparaat bevat een oplaadbare batterij. Batterijen / accu’s dienen niet weggegooid te worden met het normale huisafval. De batterijen / accu’s moeten worden verwijderd alvorens het product weg te gooien. Neem contact op met bevoegd personeel. Informatie over waar accu’s / batterijen kunnen worden afgevoerd kan bij uw gemeente worden verkregen. Betekenis van het symbool “vuilnisemmer” Bescherm ons milieu, elektrische apparaten horen niet in het huisafval. Maak voor het afvoeren van elektrische apparaten gebruik van de voorgeschreven verzamelpunten en geef daar de elektrische apparaten af die u niet meer gebruikt. Daardoor helpt u de potentiële effecten te voorkomen die een verkeerde afvoer op het milieu en de menselijke gezondheid kunnen hebben. Op deze wijze levert u uw bijdrage aan het hergebruik, de recycling en andere verwerkingsvormen voor oude elektro- nische en elektrische apparaten. Voor informatie over verzamelpunten voor uw apparaten kunt u contact opnemen met uw gemeente of gemeentead- ministratie.PC-BS3035A_IM 18.04.19
