Producttype	Robotstofzuiger
Merk	MEDION
Model	S20 SW (MD 20011)
Afmetingen (L x H)	315 x 76 mm
Gewicht	2,2 kg
Voeding	Lithium-ion accu 14,4 V / 2400 mAh
Netadapter	Ingang 100-240 V~, 50/60 Hz, uitgang 24 V 1 A
Autonomie	30 tot 85 minuten afhankelijk van de stand
Oplaadtijd	Ongeveer 180 minuten
Capaciteit stofbak	0,6 L
Geluidsniveau	68 dB (normaal), 72 dB (max)
Zuigkracht	0,7 kPa (normaal), 1 kPa (max), 1,2 kPa (doel)
Reinigingsstanden	Automatisch, Spot (gericht), Hoeken
Dweilfunctie	Ja, met waterreservoir en dweil
Tijdprogrammering	Ja
Afstandsbediening	Via MEDION Robots app (Wi-Fi 2,4 GHz)
Sensoren	Val sensoren, botsingssensoren, detectie van optillen
Inhoud van de verpakking	Robotstofzuiger, laadstation, adapter, 2 zijborstels, waterreservoir, 2 dweilen, 2 reserveborstels, 2 stofzakken, reservefilter, reinigingsborsteltje, handleiding
Beschermingsgraad (adapter)	IP20
Beschermingsklasse	II
Bedrijfstemperatuur	10 °C tot 40 °C
Accu	Lithium-ion, model H18650CH-4S1P-AGX-8, 14,4 V, 2400 mAh, 34,56 Wh
Fabrikant	MEDION AG, Duitsland

Veelgestelde vragen - S20 SW (MD 20011) MEDION

Hoe start ik de robotstofzuiger?

Zet de aan-uitschakelaar in positie I, druk dan ongeveer 3 seconden op de knop Start/Pauze om het apparaat in te schakelen. Druk kort om de reiniging te starten.

Hoe verbind ik de stofzuiger met de MEDION Robots app?

Zorg ervoor dat uw smartphone is verbonden met een 2,4 GHz Wi-Fi netwerk. Download de app, maak een account aan, houd vervolgens de Start/Pauze knop ingedrukt tot u een geluidssignaal hoort. Volg de instructies in de app om het apparaat te koppelen.

Hoe stel ik de tijdprogrammering in?

Druk op de knop Programmeren gedurende 5 seconden. Het scherm toont knipperend 00:00. Gebruik de + en - toetsen om het uur en de minuten in te stellen, druk daarna op de Programmeren knop om te bevestigen.

Hoe gebruik ik de dweilfunctie?

Verwijder het waterreservoir, vul het met kraanwater (zonder toevoegingen), bevestig de dweil, plaats het reservoir dan in de stofzuiger. Gebruik alleen op waterdichte vloeren. Verwijder het reservoir voordat u het apparaat terug op de laadstation zet.

Wat te doen bij foutcode E01?

Foutcode E01 geeft aan dat het linker wiel geblokkeerd is. Maak het wiel schoon door haren en vuil te verwijderen. Controleer of het wiel vrij draait, start de robot opnieuw op een vrije ondergrond.

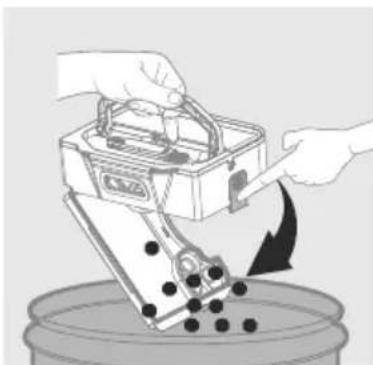

Hoe maak ik de stofbak schoon?

Schakel het apparaat uit, open de klep, ontgrendel de bak en verwijder deze. Leeg hem, verwijder het EPA-filter, maak het schoon door erop te tikken, maak vervolgens de bak schoon met water en het meegeleverde borsteltje. Laat drogen voordat u het weer in elkaar zet.

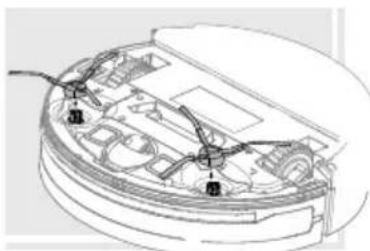

Hoe maak ik de zijborstels schoon?

Schakel het apparaat uit en plaats het met de onderkant naar boven. Draai de borstels los met een kruiskopschroevendraaier, verwijder vuil en haren, en monteer ze weer. Vervang de borstels als de haren gebogen zijn.

Hoe laad ik de accu op?

Plaats de stofzuiger op het aangesloten laadstation. De accu wordt automatisch opgeladen. Het symbool FULL wordt weergegeven wanneer het opladen is voltooid. De oplaadtijd is ongeveer 180 minuten.

Wat is de autonomie van de stofzuiger?

De autonomie varieert afhankelijk van de vermogensstand: ongeveer 30 minuten in de maximale stand en tot 85 minuten in de laagste stand.

Waar vind ik de MEDION klantenservice?

In Frankrijk, neem contact op met de klantenservice op 02 43 16 60 30 van maandag tot vrijdag van 9:00 tot 19:00. Het postadres is MEDION France, 75 Rue de la Foucaudière, 72100 LE MANS. U kunt ook de portal www.medionservice.com raadplegen.

GEBRUIKSAANWIJZING S20 SW (MD 20011) MEDION

1. Over deze gebruiksaanwijzing 83

1.1. Betekenis van de symbolen 83

FR

1. Gebruiksdoel

NL

1. Veiligheidsvoorschriften

ES

3.1.Aanwijzingen over de accu 90

1. Inhoud van de levering 91

IT.

1. Apparaatoverzicht robotstofzuiger IT

5.1. Apparaat 92
5.2. Bedieningspaneel 92
5.3. Bovenkant 93
5.4. Onderkant 94

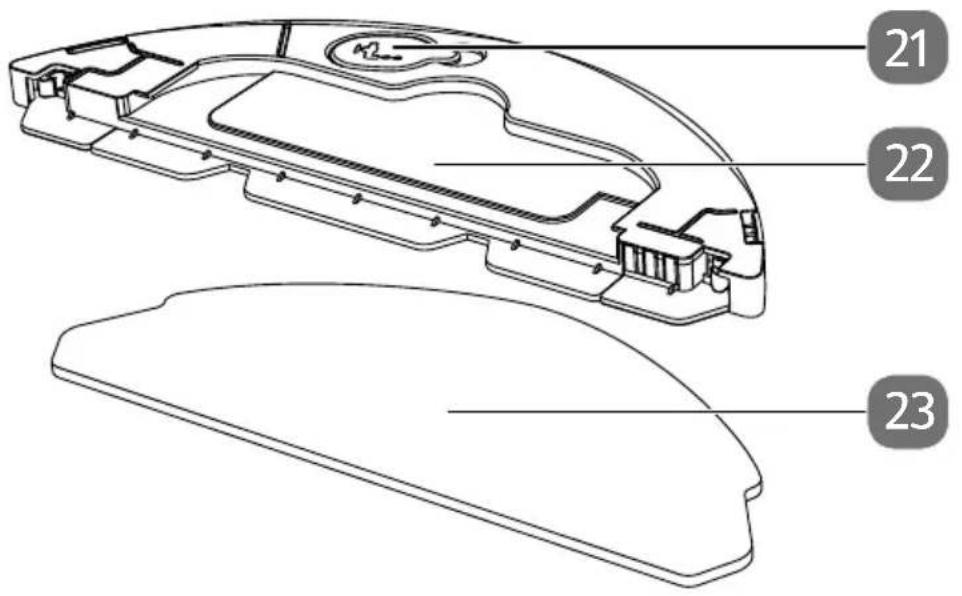

5.5. Watertank 95
5.6. Stofreservoir 95
5.7. Laadstation 96
5.8. Displayaanduidingen.. 96

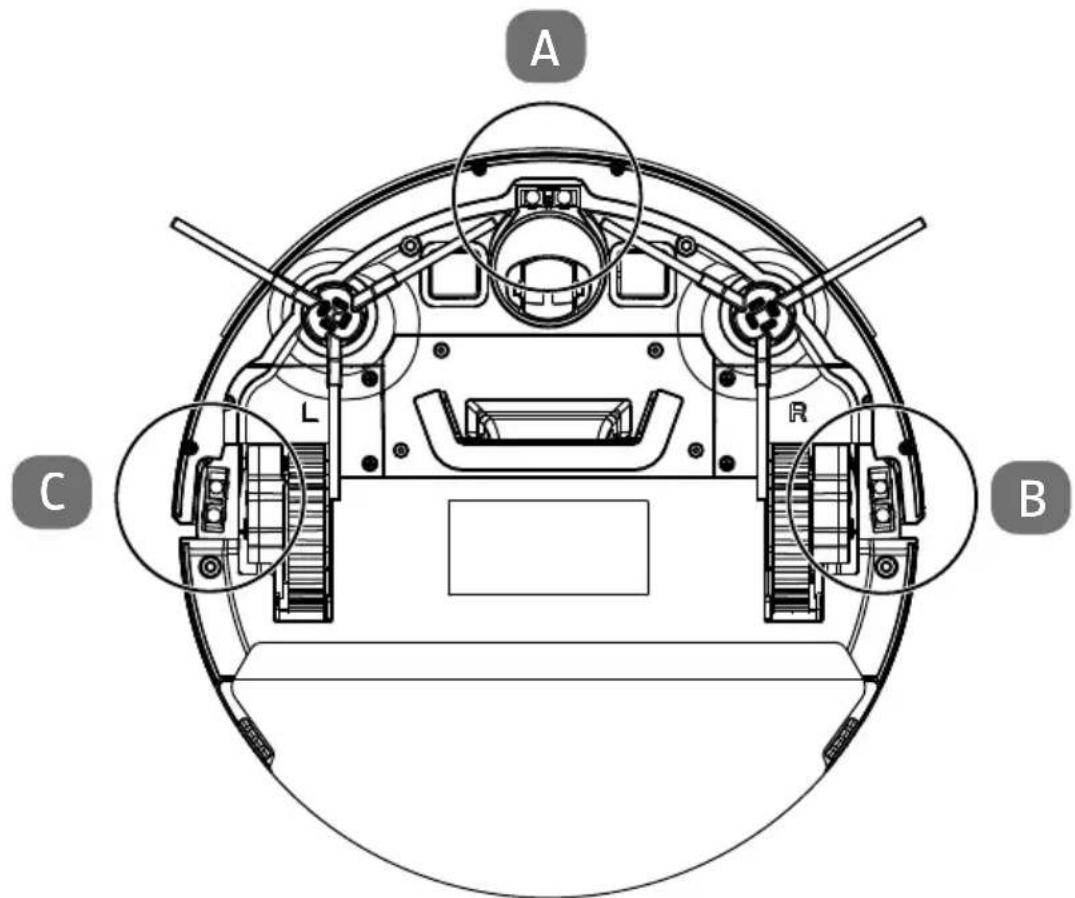

5.9.Sensoren op de robotstofzuiger 97

1. Ingebruikname 98

6.1. Laadstation plaatsen
6.2. Accu opladen 98

1. Bediening van stofzuiger 99

7.1. Voorbereiden van de robotstofzuiger 99
7.2. Tijdsinstelling 101
7.3. Tijdprogrammeren 101

1. Veegmodus 102

8.1. Voorbereiden van de watertank 102
8.2.Watertank op de robotstofzuiger monteren 103

1. Besturing van de robotstofzuiger via de app. 104

9.1. Systemeumvereisten 104
9.2.Installatie via Google Play Store of Apple App Store 104
9.3. Installatie van de app en verbinding met de robotstofzuiger 105

1. Reiniging en onderhoud 105

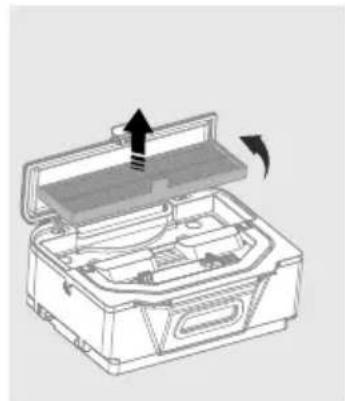

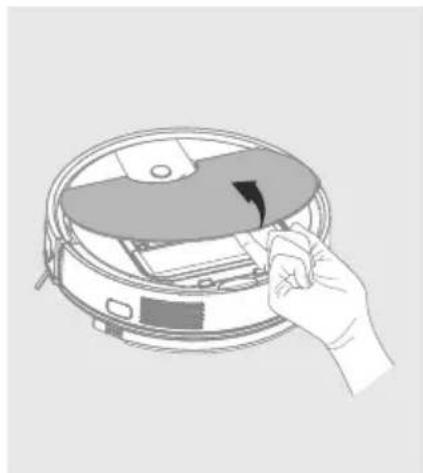

10.1. Stofreservoir reinigen 106
10.2. Watertank reinigen 107
10.3. Zijborstels reinigen 108

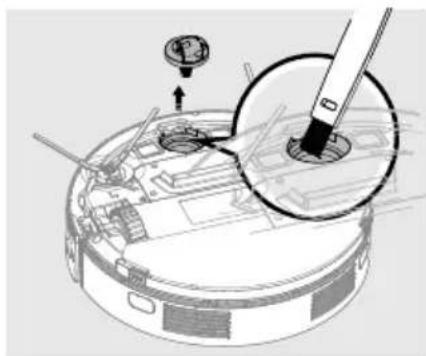

10.4. Loopwiel reinigen 109

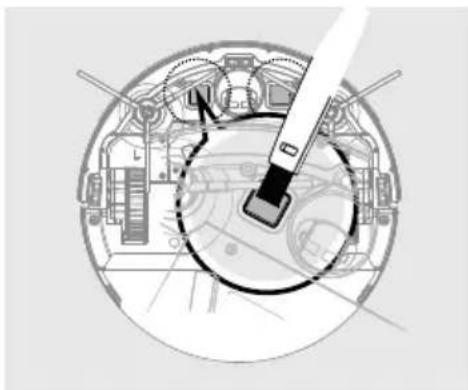

10.5. Valsensoren reinigen 109
10.6. Reiniging van de laadcontacten 109
10.7. Buiten gebruik stellen 110

1. Probleemoplossing 110

2. Accublok afvoeren 111

3. Afvalverwerking 112

4. Technische gegevens 113
5. Conformiteitsinformatie 114
6. Service-informatie 115
7. Impressum 117
8. Privacyverklaring 118

1. Over deze gebruiksaanwijzing

Hartelijk dank dat u voor ons product hebt gekozen. Wij wensen u veel plezier met het apparaat.

Lees de veiligheidsvoorschriften aandachtig door voordat u het product in gebruik neemt. Neem de waarschuwingen op het apparaat en in de gebruiksaanwijzing in acht.

Houd de gebruiksaanwijzing alkijd binnen handbereik. Geef als u het apparaat verkoopt of doorgeeft, ook alkijd deze gebruiksaanwijzing mee, odomat deze een essentieel onderdeel is van het product.

1.1. Betekenis van de symbolen

Als een tekstgedeelte is gemarkeerd met een van de volgende waarschuwingssymbolen,要去 het in de tekst beschreven gevaar worden vermeden om de waar genoemde möglichke risico's te voorkomen.

GEVAAR!

Waarschuwing voor direct levensgevaar!

WAARSCHUWING!

Waarschuwing voor möglich levensgevaar en/of ernstig blijvend letsel!

WAARSCHUWING!

Waarschuwing voor gevaar door een elektrische schok!

WAARSCHUWING!

Waarschuwing voor gevaar door explosiegevaarlijke stoffen!

VOORZICHTIG!

Waarschuwing voor möglichndernstig en/oflicht letsel!

LET OP!

Neem de aanwijzingen in acht om materièle schadete voorkomen!

Meer informatatie over het gebruik van het apparaat!

LET OP!

Neem de aanwijzingen in de gebruiksaanwijzing in acht!

Opsommingsteken/informatie over gebeurtenissen die zichijdens de bediening können voordoen

Instructie voor een uit te voeren handeling

Verklaring van conformiteit (zie het hoofdstuk 'Conformiteitsinformatie'): Producten die+zijn gemarkeerd met dit symbol, voldoen aan de eisen van de Europese richtlijnen.

Veiligheidsklasse II

Elektrische apparaten van veiligheidsklasse II zijn elektrische apparaten die

geheel zich voorzien van een dubbele en/of extra sterke isolatie en geen aansluitmogelijkheden hebben voor een aardleiding. De aanvullende of extra sterke isolatie van een door isolerend materiaal omsloten elektrisch apparatus van veiligheidsklasse II kan geheel of gedeelrijk worden gezormd door de behuizing.

Symbool voor gelijkstroom

Polariteitsaanduiding

Symbool voor polariteit van de gelijkstroomaansluiting (conform IEC 60417).

Bij apparaten met deze aanduiding ligt min aan de binnenkant en plus aan de buitenkant.

Symbool voor een elektrische netadapter

Transformer-kortsluitvast

Transformer waarbij de temperatuur een vastgelegde grenswaarde Niet overschrijdt als de transformator overbelast is of er kortsluiting is en na het verhelpen van de overbelasting of de kortsluiting nog steeds voldoet aan de eisen van deze norm.

Gebruik binnenshuis

Apparaten met dit symboleren uitsluitend geschikt voor gebruik binnenshuis.

Voer het apparaat af volgens de geldende milieuvoorschriften (zie 13. Afvalverwerking a pagina 112)

Energie-efficieniveau VI

Het energia-efficiëntieniveau is een standardindeling van het rendement van externe en interne netadapters. De energia-efficiëntie geeft hierbij het rendement aan en wordt onderverdeeld in verschlende niveaus, waarbij VI het hoogste (meest efficiënte niveau) is.

De netadapter (AC/DC-adapter) beschikt conform DIN EN 60529 over beschermingsklasse IP20.

Dit betekent:

De netadapter (AC/DC-adapter) is beveiligd:

IP20

• zodate vingers nicht in aanraking kuren=komen met gevaarlijke onderdelen;
• gegen het binnendringen van vaste vreemde voorwerpen met een diameter van 12,5mm of groter.

De netadapter (AC/DC-adapter) kan worden gezruikt bij een omgevingstemperatuur tot 45^ .

Symbool voor het laden van de accu met de meegeleverde, afneembare netadapter.

Gebruik uitsluitend het meegeleverde laadstation.

2. Gebruiksdoel

De robotstofzuiger dient voor het zichstandig droog reinigen van gladde en effen vloeren binnenshuis.

Gebruik het apparaat Niet buitenshuis. Dit apparaat is bedoeld voor gebruik in particuliere huishoudens en vergelijkbare huishoudelijktoepassingen, bijvoorbeeld:

• in keukens voor de medewerkers van winkels, Kantoren en andere bedrijven;
• op boerderijen;
• door klanten in hotels, motels en andere accommodations;
• in bed and breakfasts.

Het apparaat is nicht bedoeld voor commercieel en industrieel gebruik.

Houd er rekening mee dat bij gebruik van het apparaat voor een ander doel dan waarvoor het is bestemd, de aansprakelijkheid vervalt:

• Bouw het apparaat zonder once toestemming nicht om en gebruik het Niet in combinatie met hulp- of aanbouwapparaten die Niet door ons�n goedgekeurd of geleverd.
• Gebruik uitsluitend door ons geleverde of goedgekeurde reserveonderdelen en accessoires.
• Neem alle informatatie in denen gebruiksaanwijzing in acht en houdt u in het bijzonder aan de veiligheidsvoorschriften. Elke andere bediening geldt als Niet in overeenstemming met het gebruiksdoel en kan leiden tot letsel of materièle schade.

3. Veiligheidsvoorschriften

WAARSCHUWING!

Gevaar voor letsel!

Gevaar voor letsel bij kinderen en Personen met een li-chamelijke, zintuiglijke of verstandelijk beperking (zoals Personen met een handicap en ouderen met een li-chamelijke en verstandelijk beperking) of met gebrek aan kennis en ervaring (zoalsoudere kinderen).

Bewaar het apparaat en de accessoires buiten het bereik van kinderen.
Dit apparaat kan worden gebruikt door kinderen vanaf 8 Jaar en door personen met een lichamelijke, zintuiglijke of verstandelijk beperking of gebrek aan kennis en/of ervaring, mits iemand toezicht op hen houdt of hun instructie heeft gegeven hoe ze het apparaat veilig{kunnen gebruiken en ze hebben begrepen welke bevaren het gebruik van het apparaat met zich meebrengt.

■ Kinderen mogen nicht met het apparaat spelen.
■ Reiniging en onderhoud Mogen nicht worden uitgevoerd door kinderen, tenzij ze 8aar of ouder zich en er iemand toezicht op hen houdt.

Houd kinderenjonger dan 8aar uit de buurt van apparaat en netadapter/netstekker/netsnoer.

GEVAAR!

Verstikkingsgevaar!

Er bestaat verstikkingsgevaar door het inademen of in-slikken van folie ofkleine onderdelen.

Bewaar al het gebruikte verpakkingsmaterial (plastic zakken, stukken polystyreen enzovoort) buiten het bereik van kinde- ren.

GEVAAR!

Gevaar voor een elektrische schok!

Stroomvoerende onderdelen. Er bestaat gevaar voor een elektrische schok of kortsluiting.

Gebruik voor het laden van de batterijen alleen de afneembare netadapter die bij dit apparaat is geleverd.

• Gebruik voor het laden van de accu alleen de meegeleverde, afneembare netadapter en het meegeleverde laadstation.
• De netadapter en het laadstation mogen uitsluitend worden gebruikt in droge ruimtes binnenschuis.

Sluit de netadapter alleen aan op een volgens voorschrift geleinstalleerd, goed bereikbaar stopcontact. De lokale netspanning要去 overeenkomen met de technische gegevens van de netadapter.
■ Zorg ervoor dat het stopcontact vrij toegankelijk is, zodat het apparaat zo nodig snel kan worden losgekoppeld van het stroomnet.
Trek het netsnoer algijd aan de netstekker uit het stopcontact en trek nooit aan het snoer. Zorg ervoor dat er geen knikken in het netsnoer komen en dat het nergens klem zit.
Haal de netstekker onmiddelijk uit het stopcontact wanner de netstekker, het netsnoer, het laadstation of het apparaat beschadigd zijn en wanner er vloeistoffen of vremeinde voorwerpen in het apparaatterecht zijn gekomen.
- Gebruik het apparaat alleen in gesloten ruimtes en stel het apparaat Niet bloot aan druip- of spatwater.
Pak het apparaatijdens het opladen nicht vast met vochtige of natte handen.
- Controller de robotstofzuiger en het netsnoer voor ingebruikname en telkens na gebruik op beschadigingen.
Neem het apparaat Niet in gebruik als de robotstofzuiger, het netsnoer, de netstekker of het laadstation zichtaar beschadigd+zijn.

■ Wanner u transportschade vaststelt, neem dan direct contact op met het MEDION Service Center.
Trek bij langere afwezigheid en bij onweer de netstekker uithet stopcontact.
Dompel de robotstofzuiger, het laadstation of de netadapter nooit onder in water of vloeistoffen! Trek telkens voor reinging en onderhoud en voor het aanbrengen en verwijderen van accessoires altijd de netadapter uit het stopcontact.

WAARSCHUWING!

Explosiegevaar!

Bij het opzuigen van brandgevaarlijke vloeistoffen en bepaalde vaste stoffen bestaat er gevaar voor brand of explosie.

• Gebruik het apparaat Niet in de directe nabijheid vanlicht ontvlambare materialen. Zuig geen scherpe of Licht ontvlambare voorwerpen en vloeistoffen, zoals lucifers of heter as, op.
  ■ Zuig in geen geval tonerstof (van laserprinters en kopieerap- paraten) op.

VOORZICHTIG!

Gevaar voor letsel/schade aan het apparaat!

Bij een onjuist gebruik bestaat er gevaar voor letsel en voor schade aan het apparaat.

• Gebruik het apparaat alleen voor het opzuigen vankleine hoeveelheden stof, vuil en kruimels. Leeg het stofreservoir telkens na gebruik.
• Gebruik het apparaat Niet om vloeistoffen of vochtig vuil op te zuigen. Laat nat gereinigde tapijten voor het zuigen volledig drogen.
  Voorkom struikelgevaar door geen verlengsnoer te gebruiken en aanwezige personen te wijzen op de aanwezigheid van de robotstofzuiger.

■ Verwijder alle breekbare voorwerpen (zoals glas, lampen en vazen) en objecten die in de borstels verstriktKnownen raken ofKnownen worden opgezogen (zoals kabels, kleding, kranten en gordijnen)uit de werkomgeving, voordat u het apparaatGaat gebruiken.

Dek de sensoren en ventilatiesleuven van de robotstofzuiger niedaf.

• Stel het apparaat Niet bloot aan extreme omstandigheden. Vermijd:

• hoge luchtvochtigheid en vocht;

• extreem hoge en lage temperaturen;
  direct zonlicht;
• open vuur.

3.1. Aanwijzingen over de accu

Het apparaat bevat een vast ingebouwd en nicht verwijderbaar lithium-ion-accublok.

WAARSCHUWING!

Explosiegevaar!

Explosiegevaar als de accu Niet op de juiste manier wordt verrangen.

• Verwarm de accu Niet verder dan de in de omgevingstemperaturen genoemde maximumtemperatuur.
• Open de accu nooit.
  Gooi de accu Niet in het open vuur.
  Sluit de accu nicht kort.
• De accu mag uitsluitend worden verrangen door hetzelfde of een gelijkwaardig type zoals aangegeven door de fabrikant.

Voer verbruike accu's af volgens de voorschriften van de fabrikant.

Om de levensduur van uw accu te verlungen, het prestatievermogen te verbeteren en een veilige werkking te waarborgen,要去 u bovendien de volgende aanwijzingen in acht nemen:

• Gebruik voor het opladen van de accuuitsuitend de meegeleverde, afneembare originele netadapter.
• De accu kan nicht zonder meer door de gebruiker zich worden verrangen. In dit geval要去 de accu door een servicemontheur worden verrangen.

4. Inhoud van de levering

GEVAAR!

Verstikkingsgevaar!

Er bestaat verstikkingsgevaar door het inslikken of inademen vankleine onderdelen of folie.

Houd verpakkingsfolie buiten het bereik van kinderen.

Controleer de levering op volledigheid en informeer ons binnen 14ragen na aankoop als de levering nicht compleet is.

Het door u gekochtpe pakket moet het volgende bevatten:

• Robotstofzuiger met ingebouwd lithium-ion-accu
• Laadstation
  -Afneembare netadapter
• 2 zijborstels (al gemonteerd)
  -Watertank
  -2veegmophoulders
  -2 reservezijborstels
  -2stofzakken
  -1 reservefilter
• Reinigungspenseel
• Gebruiksaanwijzing en garantietdocumenten

5. Apparaatoverzicht robotstofzuiger

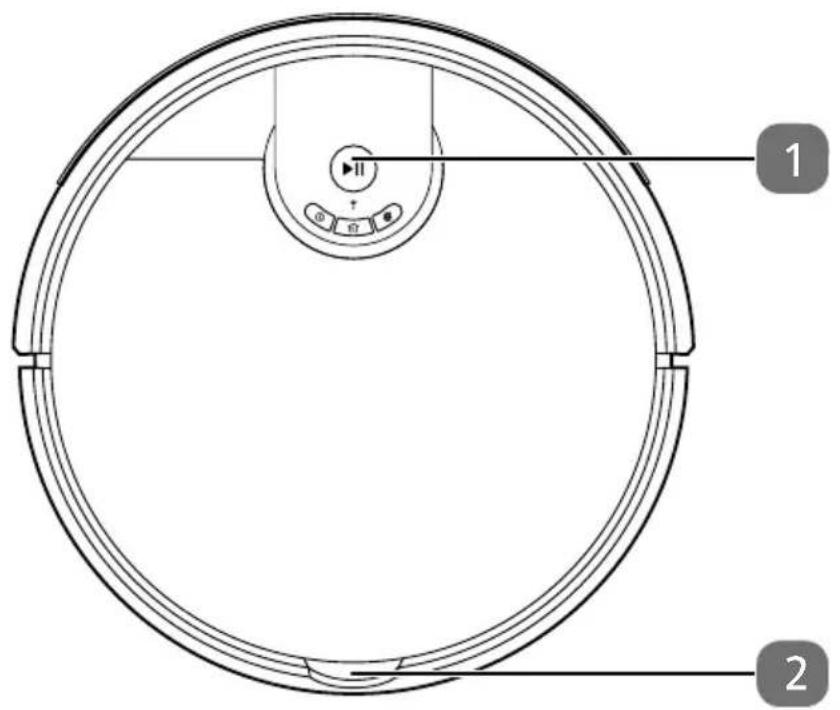

5.1. Apparaat

1) Bedieningsveld/toetsen
2) Vergrendeling stofreservoir

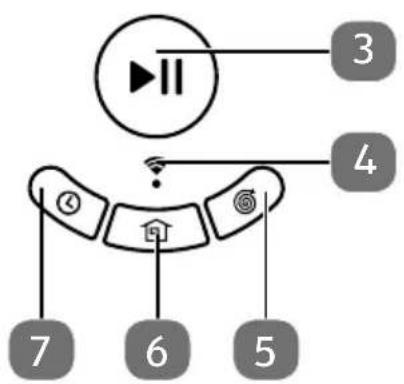

5.2. Bedieningspaneel

3) Start-/pauzeknop
4) Weergave wifi-indicator
5) Toets voor puntreiniging (spot)
6) Hometoets (terugkeren maar oplaadstation)
7) Timerprogramming

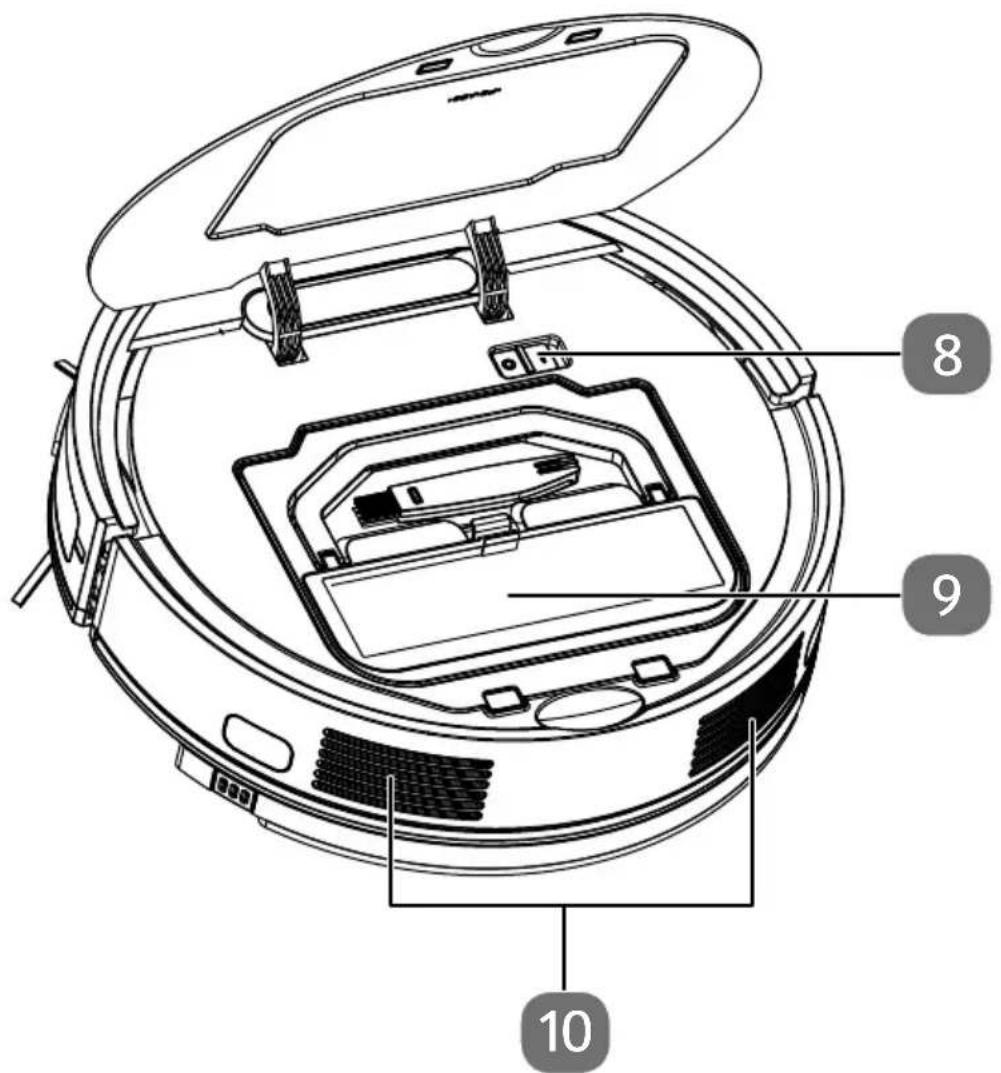

5.3. Bovenkant

8) Aan/uit-knop
9) Reinigingsenseel
10) Voorste valsensoren

5.4. Onderkant

11) Reinigingsborstel zijkant, links
12) Laadcontacten
13) Loopwiel: ter ondersteuning van de bewegingsrichting
14) Reinigingsborstel zichkant, rechts
(15) Afdekking batterij/accu
(16) Rechterloopwiel: voor het verplaatsen van het apparaat.
17) Typeplaatje en batterijvak
18) Watertank
19) Zuigopening met borstel
(20) Linkerloopwiel: voor het verplaatsen van het apparaat.

5.5. Watertank

88:88	Stand-bymodus. Kies een functie.
C C C	Reinigungsmodus - hoeken
A U G O	Reinigungsmodus - automatisch
S P O F	Reinigungsmodus - spot (puntreinigung)
B A S E	Terugkeren�de basismodus (standaardinstel- ling)
L o	Laadtoestand van de accu is zeer laag. De accu要去 opgeladen worden.
F U L L	Accu is volledig opgeladen.
| | | |	Accu worden opgeladen.
- | -	Afstandsbediening via de besturingsapp

5.9. Sensoren op de robotstofzuiger

A Sensor voor
B Sensor rechts
C Sensor links

6. Ingebruikname

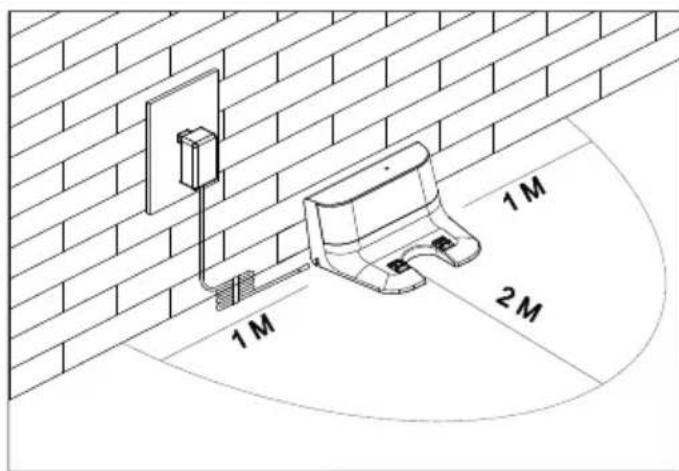

6.1. Laadstation plaatsen

Plaats het laadstation op een muur met een vlakke ondergrond en vermijd direct zonlicht.

Let op: aan de zijkanten is circa 1 m vrije ruimte nodig en aan de voorkant circa 2 m. De laadcontacten voor de robotstofzuiiger要去en vrij toeqankelijk zich.

▶ Sluit de netadapter aan op de adaptersaansluiting van het laadstation.

Steek de stekker van de netadapter in het stopcontact.

Verwijder alle breekbare voorwerpen (zoals glas, lampen en vazen) en objecten die in de borstels verstriktKnownraken raken ofKnownn worden opgezogen (zoals kabels, kleding, kranten en gordijnen)uit de werkomgeving,voordat u het apparaatGaat gebruiken.

6.2. Accu opladen

De robotstofzuiger is uitgerust met een vast ingebouwd, nicht verwijderbaar lithium-ion-accublok. Na het uitpakken moet de accu van het apparaat eerst circa 6uur lang worden opgeladen. Dit komt het vermogen van de accu op de lange duur ten goede.

Zet de aan-uitschakelaar op de robotstofzuiger op I odomat anders de accu Niet worden opgeladen.

Sluit de netadapter aan op de adapteraansluiting van het laadstation. Plaats de robotstofzuiger zo op het laadstation dat de drukcontacten boven elkaar liggen.
Steek de stekker van de netadapter in het stopcontact.
Het apparaat wordt opgeladen. Op het display wordt het laadproces door het knipperen van de symbolen I I I weergegeven.
Zodra de accu volledig is opgeladen, worden op het display FULL weergegeven.

De accu moet uiterlijk worden bijgeladen als op het display LO worden weergegeven.

Laad het accublok op voor de volgende schoonmaakbeurt via de netadapter van het apparaat of sluit het laadstation aan, zodat de robotstofzuiger automatisch maar het laadstation terug kan gaan om op te laden.

Bij terugkeer maar het laadstation worden het stofzuigen onderbroken.

Als de prestaties van de accu duidelijk minder worden, neemt u contact op met het MEDION Service Center.

7. Bediening van stofzuiger

7.1. Voorbereiden van de robotstofzuiger

Vór het eerste gebruik要去en eventueel de meegeleverde borstels worden aan gebracht.

De borstels konnen met behulp van een kruiskopschroeverbendraier worden aangebracht en weggenomen.

Druk beiden met L en R gemarkeerde borstels op de houders totdat de borstels vastklikken. Let.daar bij op de markingering L en R op het apparaat.

U krijgt de.beste reinigingsresultaten als u alle losse voorwerpen op de vloer zoals op de grond hangende gordijnen, kledingstukken, papier, losse kabels en verleng-snoeren verwijdert.

LET OP!

Gevaar voor materiele schade!

Losse kabels könnenijdens het stofzuigen in uw robotstofzuiger vast komen te zitten en worden meegezogen. Apparaten können zo bijvoorbeeld van een tafel worden getrokken en waarbij beschadigd raken.

Zorg ervoor dat alle kabels zich buiten het bereik van het apparaat bevinden.

Verwijder de borstels voór het zuigen op een tapijt. Deze robotstofzui-ger is Niet geschikt voor gebruik op hoogpolig tapijt.

Controller of het stofreservoir of de verwijderbare stofzak en het filter correct zijn geplaatst.

Plaats de robotstofzuiger op een vrijeplaats in de ruimte.

Zet de netschakelaar op het apparaat op stand "on".

Druk gedurende circa 3 seconden op de toets op het apparaat om de robotstofzuiger in te schakelen.

Druk op de toets op het apparaat om het directe reinigingsproces te starten.

De bedrijfsled brandt permanent groen.

Door opniew op de toets te drukken onderbreekt u het reinigingsproces.

Druk opnieuw op de toets als u wilt doorgaan met de reiniging.

Als de accu bijna leeg is, keert de robotstofzuiger automatisch terug maar het laadstation. Bij terugkeer maar het laadstation worden het stofzuiigen onderbroken.

Wonneer u twee keer snel na elkaar op de toets drukt, gaat de robotstofzui-geraar het laadstation terug. De bedrijfsled knippert hierbij groen totdat de robotstofzuiger het laadstation heeft bereikt.
Reinig als het apparaat is uitgeschakeld regelmatig de zuigopening en leeg na ieder gebruik het stofreservoir of de meegeleverde stofzak.
Via het bedieningsveld van de robotstofzuiger kut u een van de automatische programma's direct selecteren.5.2. Bedieningspaneel a pagina 92

1

7.2. Tijdsinstalling

Uw robotstofzuiger kan dagelijks automatisch worden ingeschakeld op een tijdstip dat u zichk aunt bepalen. Hiervoor stelt u eerst de huidigeijd in.

Druk voor de instelling van deijd gedurende 5 seconden op de toets . De minutes- en uuraanduiding begint te knipperen.
Met de toets kunt u een hogere\ waarde instellen voor uren/minutes,\ met de toets een lagere waarde.\ Met de toets wisselt u:tussen de in\ dicatione van minutes en uren.
De instellen gen bevestigt u tot slot met de toets. Bij een succesvolle programmering hoort u een kort bevestigingsignaal

7.3. Tijd programmeren

Druk gedurende 5 seconden op de toets. Op het display wordt knipperend 00:00 weergegeven.
Druk verzolgens op de toets om het aantal uren/minuten te verhogen en op om het aantal uren/minuten te verlagen. Met de toets wisselt u:tussen de individatie van minutes en uren.
Deinstellungen bevestigt u tot slot met de toets. Ter bevestiging van de programmering hoort u een signaal.

8. Veegmodus

Uw robotstofzuiger kan met de meegeleverde accessoires tot een veegrobot worden omgebouwd. Ga hiervoor te werk zoals hierna beschreiben:

LET OPI!

Gevaar voor materiele schade!

Door het vrijkomende water kan er bij de vloer waterschade ontstaan.

• Gebruik de veegrobot alleen op tegels en verzegelde vloeren.

8.1. Voorbereiden van de watertank

Koppel de watertank los van het apparaat

• Open de sluiting van de watertank en vul voorzichtig met leidingwater.

LET OP!

Gevaar voor materièle schade!

Additieven (reinigungsmiddelen enzovoort) in het water of gedestilleerd of gedemineraliseerd water konnen schade aan het

apparaatveroorzaken.

Gebruik alleen leidingwater.

• Sluit de watertank en bevestig de veegmop op de grendelnokken.

DE FR NL ES IT

8.2. Watertank op de robotstofzuiger monteren

LET OP!

Gevaar voor materiele schade!

Het vocht van de veegmophouder en de in de watertank aanwezigeresten kuren schade aan het apparaat of het laadstation veroorzaken.

• Verwijder de watertank algijd voordat u de veegrobot waar in het laadstation plaatst.

Schuif de watertank terug in het apparaat. Als detank correct is vergrendeld, is er een bevestigings-signaal te horen.

9. Besturing van de robotstofzuiger via de app

Door onze besturingsapp te gebruiken, beschikt u over alle functies van uw robotstofzuiger.

• Systeemvereiste: smartphone/tablet en wifirouter met 2,4 GHz wifi, 802.11 b/g/n standard en actieve internetverbinding
  AndroidTM 7 of hoger
  iOS 12 versie of hoger
• Geinstalleerde, vrij verkrijgbare app MEDION Robots

De besturing via de MEDION Robots app functioneert alleen in een 2.4 GHz wifinetwerk. Het gebruik in een 5 GHz wifinetwerk is nicht möglich.

9.2. Installatie via Google Play Store® of Apple® App Store

Sluit de robotstofzuiger aan op het netsnoer of plaats deze in het oplaadstation.
Scan de QR-code hiernaast.
Via de QR-code gaat u maar de Google Play Store of de Apple App Store en=kunt u de besturingsapp downloaden.
Installer de app en volg hier bij de instructies voor de installation op het beeldschem.

Om de applicatie te kannen installereren,要去er verbinding met internet zich.

De installment kan bij verschillende besturingsystemen afwijken.

9.3. Installatie van de app en verbinding met de robotstofzuiger

Volg de instructies in de app om de robotstofzuiger correct te verbinden en de installmentie af te sluiten.

Om de robotstofzuiger met de app te{kunnen aansturen, hebt u een ME-DION klantenaccount nodig of u要去 bij de eerste installmentie een ge

bruikersaccount aanmaken.

Houd de toets op de robot ingedrukt tot u een bevestigingstoon hoort.

De robot gaat maar de WIFI-koppelmodus en het WIFI-lampje op de robot knippert

Open de app.
Maak bij het eerste gebruik een/New account.
Voer hiervoor uw naam en een e-mailadres in.

Kies een wachtwoord. Herhaal het wachtwoord ter bevestiging.

Als u al over een MEDION-klantenaccount beschikt, kurz u dat natuurlijk gebruiken.

Voer dan in het aanmeldingsvenster uw gebruikersnaam en uw wachtwoord in.
Bevestig alle gegevens en volg de instructies in de app.
Zorg ervoor dat het wifisignaal in de ruimte waar u de robotstofzuiger gekruikt sterk genoeg is.

De besturing via de MEDION Robots app functioneert alleen in een 2.4 GHz wifinetwerk. Het gebruik in een 5 GHz wifinetwerk is nicht möglichk.

Selecteer uw wifinetwerk van 2,4 GHz en voer het wachtwoord in.

Volg de aanwijzingen in de app.

10. Reiniging en onderhoud

WAARSCHUWING! Gevaar voor een elektrische schok!

Er besteht gevaar voor een elektrische schok of kortsluiting door onderdelen die onder spanning staan.

Dompel de robotstofzuiger, het laadstation of de netadapter nooit onder in water of vloeistoffen!

■ Reinig het apparaat en alle accessoires alleen droog of met eenlicht bevochtigde doeK.

Schakel het apparaat volledig uit trek voor elke reinigingsen onderhoudsbeurt en voor het monteren en demoneren van de accessoires de stekker uit het stopcontact.

Uw robotstofzuiger kan snel en gemakkelijk worden gereinigd en onderhouden. Maak het stofreservoir leeg en reinig het filter na elk gebruik. Reinig de zuigopening indien nodig.

Gebruik voor het reinigen van het oppervlak van het apparatusat geen reinigingsmiddelen of bijtende of gasvormige reinigingsmiddelen. Veeg het oppervlak van de robotstofzuiger met een zachte,iets met water bevochtigde doek af.

10.1. Stofreservoir reinigen

Wij adviseren om na elk gebruik het stofreservoir leeg te makeen en het filter te rei-nigen. Ga hiervoar als volgt te werk:

Schakel de robotstofzuiger vollediguit.
Open de voorste afdekking.

Druk op de ontgrendelingsschakelaar om het stofreservoir los te make.
Haal het stofreservoir er maar boven toeuit.

Leeg het stofreservoir boven een geschikte afvalbak.

Verwijder het EPA-filter met EPA-filterframe.

DE FR NL ES IT

Klop grote stofresten uithet EPA-filter.

Reinig het stofffilter en EPA-filter regelmatig met het meegeleverde penseel.

Reinig het stofreservoir met behulp van leidingwater en het meegeleverde reinigingspenseel.

Laat na reiniging het stofreservoir en het filter goed drogen.

Controller voordat u het apparaat gaat gebruiken of het filter van het stofreservoir op de juiste manier is aangebracht.

10.2.Watertank reinigen

De watertank要去 zoals de veegmop eveneens regelmatig worden gereinigd. Voer hiervoor volgende stappenuit

Verwijder de watertank van het apparaat.

Maak de veegmophouder van het apparaat los en spoel deze met schoon leidingwater UIT.

• Spoel de watertank grondig met schoon leidingwateruit.

Droog verwolgens de watertank met een geschikte doek grondig af.

10.3. Zijborstels reinigen

Wij adviseren de zichborstels regelmatig te reinigen. Voer de onderstaande stappenuit:

Schakel het apparaatuit en leg het met de onderkant naar boven op een vlakke ondergrond.
Maak de schroef op de borstel los met een kruiskopschroevendraier. Houd de borstels vast en trek deze recht maar boven om ze uit het apparatus te verwijderen.
Verwijder vuil en haren van de borstels.

Breng de borstels na de reiniging opniew aan.
Voor een efficiente werkung要去en de borstels na enigeijd worden verrangen. Voor verrangende accessoires kurz u contact opnemen met ons Service Center.

Als de borstels verbogen zijn, kan het helpen deze in heet water te leggen zodate zich waar hun oorspronkelijke vorm krijgen.

10.4. Loopwiel reinigen

Bij een blokkade van het voorste loopwiel of van de zijdelingse loopwielen verwijdert u verontreinigingen met het meegeleverde reinigingspenseel.

10.5. Valsensoren reinigen

Bij een verontreiniging van de valsensoren reinigt u de sensoren met het meegeleverde reinigingspenseel.

10.6. Reiniging van de laadcontacten

De laadcontacten van het laadstation en van de robotstofzuiger reinigt u met een geschikte droge doek.

10.7. Buiten gebruik stellen

Laad de accu, als u het apparaat langereijd Niet gebruikt, volledig op, trek de netstekker uit het stopcontact, reinig het apparaat en berg het apparaat op een droge plaats op.

11. Probleemoplossing

Bij een storing van het apparaat vindt u de desbetreffende foutcode in het volgende overzicht. Ga bij een storing van het apparaat eerst na of u het probleem aan de hand van het onderstaande overzicht zich kunt oplossen. Probeer in geen geval om het apparaat zich te repareren. Neem als een reparatie nodig is contact op met ons Service Center of een ander professioneel reparatiebedrijf.

Foutcode	Mogelijk oorzaak Oplossing
E01 Linkerwiei is geblokkeerd.		Reinig het wiel en verwijder ha-ren en afzettingen. Schuif het wiel in of uit om te controleren of het onbelemmerd kan draai-en. Start de robot op een vrijplaats opnieuw.
E02 Rechterwiei is geblokkeerd.		Reinig het wiel en verwijder ha-ren en afzettingen. Schuif het wiel in of uit om te controleren of het onbelemmerd kan draai-en. Start de robot op een vrijplaats opnieuw.
E04 Robot is opgetild. ➔ Zet de robot op de grond.
E05 Valsensoren zijn verruild. ➔ Reinig de valsensoren.
E06 Stootsensoren zijn verruild.		Reinig de stootsensoren. Con-troleer de stootrand en klop er meerdere keren voorzichtig op om vuil los te makeen dat onder de stootrand vast is komen te zitten.
E08 Zijborstels sont十几年 ago.
E09	De robot heeft zich vastge-redden.	Start de robot op een vrijplaats opnieuw.
E10	Batterij is overladen of laadt Niet更是 op.	Neem contact op met het Ser-vice Center.
E24	Stofreservoir of watertank is nicht juist geplaatst.	► Controller de correcte plaat-sing van het stofreservoir of van de watertank. Als het reservoir of de tank correct is geplaatst, neem dan contact op met het Service Center.

12. Accublok afvoeren

VOORZICHTIG!

Gevaar voor letsel.

Er bestaat gevaar voor letsel bij contact met de uitgenomen accu's.

Houd de uitgenomen accu's uit de buurt van kinderen, gooi ze Niet in het vuur, sluit ze Niet kort en haal ze Niet uit elkaar.
Stel uit een apparaat gehaalde accu's nicht bloot aan extreme omstandigheden, bijvoorbeeld aan de warmte van radiatoren of direct zonlicht! Verhoogd risico op lekkage!
Vermijd contact met de huid, ogen en slijmvliezen. Spoel bij contact met accuzuur de betreffende lichaamsdelen onmiddelijk af met overvloedig schoon water en raadpleeg direct een arts.

Verwijder de accu voordat u de robotstofzuiger afvoert en bij een defect aan de accu.
Zorg ervoor dat de accu bij verwijdering helemaal leeg is.
Schakel het apparaat uit, trek eventueel de stekker uit het stopcontact en verwijder het netsnoer uit het apparaat.
Draai de twee schroeven aan de onderkant van de robotstofzuiger met de meegeleverde kruskopschroevendraaier los en open het accuvak.
Verwijder de accu door aan de lus te trekken.
Haal de stekker van de accuuit de bus op het apparatus.
Voer het accublok op een milieuvriendelijk manier af (zie „13. Afvalverwerking" a pagina 112).
Neem voor het verrangen van de accu contact op met de MEDION service of

meteenanderprofessioneelreparatiebedrijf.

Sluit het accuvak met de twee schroeven.

13. Afvalverwerking

VERPAKKING

Het apparaat zit ter bescherming gegen transportschade in een verpakking. Verpakkingen zijn gemaakt van materialen die milieuvriendelijk hunnen worden afgevoerd en vakkundig hunnen worden gerecycled.

APPARAAT

Gebruike apparaten mogen nicht bij het gewone huishoudelijkke afval worden gedeponeerd.

Volgens richtlijn 2012/19/EU moet het apparaat aan het einde van de levensduur volgens de voorschriften worden afgevoerd.

Hierbij worden voor hergebruik geschikte stoffen in het apparaat gerecycled, zodat belasting van het milieu worden voorkomen.

Lever het apparaat in bij eeninzamelpunt voor elektronisch afval of bij een afvalsorteercentrum. Haal van tevoren de batterijen of accu'suit het apparaat en geef deze gezese geschieren bij eeninzamelpunt voor oude batterijen af.

Neem voor meer informatie contact op met de lokale afvalverwerkingsdienst of met uw gemeente.

BATTERIJEN/ACCU'S

Lege batterijen of accu's horen nichtouis bij het huisvuil. Batterijen of accu's moeten volgens de lokale voorschriften worden afgevoerd. Hiervoor zich er bij winkels die batterijen verkopen en bij lokale inzamelpunten bakken aanwezig waarin deze{kennen worden gedeponeerd. Neem voor meer informatie contact op met uw lokale afvalverwerkingsbedrijf of uw gemeente.

Bij de verkoop van batterijen of accu's en bij de levering van apparaten die batterijen of accu's bevatten, zich wij verplicht om u te wijzen op het volgende:

Als consument bent u wettelijk verplicht om gebruike batterijen of accu's in te leveren.

Het symbol met de doorgekruiste afvalbak geeft aan dat de batterijen of accu's Niet bij hetuisvuil moot worden gedaan.

Apparaat		FR
Zuigvermogen: ca. 0.7 Kpa (normaal)		NL
	ca. 1 Kpa (max.)
	ca. 1,2 Kpa (spot)	ES
Geluidsniveau: ca. 68 dB (normaal)		IT
	ca. 72 dB (max.)
Capaciteit stofreservoir: 0,6 l
Bedrijfstijd:	ca. 30 min (hoogste zuigstand)
	ca. 85 min (laagste zuigstand)
Actieradius via wifi in gesloten ruimten:	tot ca. 10 m
Gewicht: ca. 2,2 kg
Afmetingen: ca. 315 x 76 mm
Accu
Lithium-ion-accu
Model:	H18650CH-4S1P-AGX-8
Fabrikant: BYD, China
Accuspanning: 14,4 V
Accucapaciteit: 2400 mAh
Vermogen: 34,56 Wh
Oplaadtijd:	ca.	180 minutes
Bedrijfstemperatuur: 10 °C - 40 °C

Netadapter

	HU NAN GIANTSUN POWER ELECTRO-NICS CO., LTD, CHINA
Fabrikant	Importeur:
	MEDION AG
	Am Zehnhof 77
	45307 Essen
	Duitsland
	HR-nummer: HRB 13274
Modeltype GSCV1000S024V24T
Ingangsspanning/stroom/ingsfrequentie	100-240V~, 50/60Hz, 0.8A Max
Uitgangsspanning/stroom	24,0 V——1,0 A
Uitgangsvermogen 24,0 W
Gemiddelde efficiëntie tijdens gebruik 87,55 %
Efficiëntie bij lage belasting (10%) 79,42 %
Opgenomen vermogen bij nullast 0,08 W

15. Conformiteitsinformatie

Hierbij verklaart MEDION AG dat dit apparaat in overeenstemming is met de fondamentele eisen en de overige geldende voorschriften:

RE-richtlijn 2014/53/EU
Ecodesignrichtlijn 2009/125/EG
RoHS-richtlijn 2011/65/EU.

Volledige verklaringen van overeenstemming zijn te vinden op www.medion.com/conformity.

16. Service-informatie

Neem als het apparaat Niet werkt zoals gewenst of verwacht eerst contact op met ons Service Center. U=kunt op verschillende manieren contact met ons opnemen:

• In unsere Service Community ontmoet u andere gebruikers evenals unsere medewerkers en kunt u ervaringenuitwissenelen en kennis delen.

U vindt onze Service Community op http://community.medion.com.

• Daarnaast(Int) u gebruikmaken van ons contactformulier op www.medion. com/contact.
• Vanzelfsprekind is ons serviceteam ook via de hotline of per post bereikbaar.

Nederland
Openingstijden Klantenservice
Ma - vr: 07.00 - 23.00=uur Za - zo: 10.00 - 18:00=uur	➀ 0900 - 2352534
BuitenDEXe tijden=kunt u op het genoemde nummer te allen tijde gebruikmake van onze voicemaildienst met terugbeloptie.
Serviceadres
MEDION B.V. John F.Kennedylaan 16a 5981 XC Panningen Nederland

België
Openingstijden Klantenservice
Ma - vr: 09:00 - 19:00	① 02 - 200 61 98
Serviceadres
MEDION B.V. John F.Kennedylaan 16a 5981 XC Panningen Nederland
Luxemburg
Openingstijden Klantenservice
Ma - vr: 09:00 - 19:00	① 34 - 20 808 664
Serviceadres
MEDION B.V. John F.Kennedylaan 16a 5981 XC Panningen Nederland

Deze en vele andere gebruiksaanwijzingen staan ter beschikking om te downloaden via het serviceportaal www.medionservice.com.

Daar vindt u ook drivers en andere software voor verschillende apparaten.

Ook(Int) de QR-code hiernaast scannen en de gebruiksaanwij-zing via het serviceportaal downloaden op uw mobiele eindapparaat.

17. Impressum

Copyright © 2021

Laatst gewijzigd op: 21.05.2021

Alle rechten voorbehonden.

Deze gebruiksaanwijzing is auteursrechtelijk beschermd.

Verveelvoudiging in mechanische, elektronische of welke andere vorm dan ook zonder schriftelijktoestemming van de fabrikant is verboden.

Het copyright berust bij de firma:

MEDION AG

Am Zehnhof 77

45307 Essen

Duitsland

Houd er rekening mee dat het bovenstaande adres geen retouradres is. Neem eerst contact op met ons Service Center.

18. Privacyverklaring

Besteklant,

Hierbij delen wij u mee dat wij, MEDION AG, Am Zehnhof 77, D-45307 Essen, Duitsland, als verwerkingsverantwoordelijke uw personsgevens verwerken.

In aangelegenheden met betrekking tot de privacy worden wij ondersteund door de functionaris voor gegevensbescherming van ons bedrijf, die te bereiken is via MEDION AG, Datenschutz, Am Zehnhof 77, D-45307 Essen, Duitsland; [e-mail]. Wij verwerken uw gegevens ten behoeve van de garantieaf-wikkeling en de daarmee samenhangende processen (bijvoorbeeld reparaties) en baseren ons bij de verwerking van uw gegevens op de koopovereenkomst die u met ons hebts gesloten.

Wij verstrekken uw gevevens voor de garantieafwikkeling en daarmee samenhange processen (bijvoorbeeld reparaties) aan de Dienstverleners die reparaties in opdracht van onsuitvoeren. Wij slaan uw persoonsgevevens doorgaans op voor de duur van drie maar om aan uw wettelijke garantieaanspraken te konnen voldoen.

U hebt gegenover ons hetrecht op informatatie over de betreffende persoonsgegevens en op rectificatie, verwijdering, beperking van de verwerking, bezwaar gegen de verwerking en op gevevensoverdraagbaarheid.

Ten aanzien van hetrecht op informatatie en verwijdering gelden evenwel beper-kingen volgens § 34 en § 35 van de Duitse wet bescherming personsgeveens (BDSG) (art. 23 AVG). Bovendien heb u hetrecht om een klacht in te dieren bij een toezichthoudende autoriteit (art. 77 AVG junto § 19 BDSG). Voor MEDION AG is dat de functionaris voor gegevensbescherming en informatievrijheid van de deelstaat Noordrijn-Westfalen (Landesbeauftragte fur Datenschutz und Informationsfreiheit Nordrhein-Westfalen), postbus 200444, D-40212 Düsseldorf, www.ldi.nrw.de.

De verwerking van uw gegevens isoodzakelijk voor de garantieafwikkeling. Zonder de vereiste gegevens is garantieafwikkeling Niet möglichk.

Indices
