Producttype	Draadloze oplaadbare steelstofzuiger
Model	02026 (antraciet-roze), 02046 (antraciet-blauw), 02076 (antraciet-turkoois)
Voeding	Li-Ion accublok 22,2 V DC, 2200 mAh
Vermogen	150 W max
Oplaadtijd	4 tot 5 uur
Gebruiksduur	Ongeveer 20 tot 30 minuten (accu volgeladen)
Voedingsadapter	Model CZH013270050EUWH, ingang 100-240 V~ 50/60 Hz, uitgang 27 V DC 0,5 A
Filters	HEPA13-filter (luchtuitlaat), metaalfilter, EPA8-filter
Zuigniveaus	2 niveaus
Inbegrepen mondstukken	Vloermondstuk (met roterende borstel en LED-verlichting), kierenzuiger, 2-in-1 meubel- en borstelmondstuk
Inbegrepen accessoires	Verlengbuis, wandsteun, mondstukhouder, aansluitkabel (voedingsadapter)
Onderhoud filters	Reinigen door kloppen en borstelen; spoelen met schoon water mogelijk, volledig drogen voor hermontage
Stofbak legen	Druk op de klepopeningstoets; reinig na elk gebruik
Veiligheidsinstructies	Geen vloeistoffen, hete of scherpe voorwerpen opzuigen; buiten bereik van kinderen houden; alleen meegeleverde voedingsadapter gebruiken
Opbergen	Op wandsteun of droog, uit de zon; om de 3 maanden opladen bij niet-gebruik
Afvoeren	Niet bij het huisvuil gooien; inleveren bij inzamelpunt; accu's verwijderen voor recycling
Klantenservice	Neem contact op via de website van de fabrikant

Veelgestelde vragen - 02026 Maxxmee

Hoe laad ik de Maxxmee 02026 stofzuiger op?

Steek de vrouwelijke stekker van de aansluitkabel in het oplaadcontact op het apparaat en sluit de voedingsadapter aan op een stopcontact. De indicatielampjes knipperen tijdens het opladen en blijven branden wanneer de batterij vol is. De oplaadtijd is 4 tot 5 uur.

Hoe leeg ik de stofbak?

Houd de stofbak boven een vuilnisbak en druk op de knop op de bak om de klep te openen. Het vuil valt eruit. Sluit de klep tot deze vastklikt. Het wordt aanbevolen om de bak na elk gebruik te legen.

Hoe reinig ik de filters?

Voor het metaalfilter en het EPA8-filter: open de bak, verwijder het metaalfilter, haal het EPA8-filter eruit, klop ze af en borstel ze. U kunt ze ook spoelen met schoon water, maar ze moeten volledig droog zijn voor hermontage. Voor het HEPA13-uitlaatfilter: druk op de ontgrendelknop van het deksel, verwijder het filter, klop het af en borstel het; spoelen is mogelijk maar drogen is verplicht.

Welke mondstukken worden meegeleverd met de stofzuiger?

De stofzuiger wordt geleverd met een vloermondstuk (met roterende borstel en LED-verlichting), een kierenzuiger en een 2-in-1 meubel- en borstelmondstuk. Ook worden een verlengbuis en een mondstukhouder meegeleverd.

Wat te doen als het zuigvermogen te laag is?

Controleer of de accu's voldoende zijn opgeladen. Als de stofbak vol is, leeg hem dan. Als de filters verstopt zijn, reinig ze dan. Zorg ervoor dat de zuigopening, de mondstukken of de verlengbuis niet verstopt zijn.

Waarom ontsnapt er stof uit het apparaat?

Dit kan komen door een niet goed gesloten stofbak (sluit hem tot hij vastklikt), of door filters die verkeerd zijn geplaatst, verstopt of versleten zijn. Controleer en reinig of vervang de filters indien nodig.

Kan ik de stofzuiger gebruiken terwijl hij oplaadt?

Nee, het apparaat kan niet worden gebruikt terwijl het is aangesloten op het stopcontact. Haal voor gebruik de aansluitkabel los.

Hoe reinig ik de borstel van het vloermondstuk?

Keer het mondstuk om, duw de zijdelingse vergrendeling naar buiten, verwijder de borstel, verwijder haren en vuil, plaats hem terug door eerst het uiteinde met de stervormige uitsparing in te steken en vervolgens het andere uiteinde vast te klikken. Duw de vergrendeling terug.

Hoe bewaar ik de stofzuiger voor langere tijd?

Bewaar het apparaat op een koele, droge plaats, uit de zon en buiten bereik van kinderen. Hang het aan de wandsteun indien beschikbaar. Om diepontlading te voorkomen, laadt u de accu's elke 3 maanden op.

Hoe voer ik de stofzuiger aan het einde van zijn levensduur af?

Gooi het apparaat niet bij het huisvuil. Lever het in bij een inzamelpunt voor elektrische en elektronische apparaten. De accu's moeten worden verwijderd en apart worden gerecycled. Volg de instructies voor het verwijderen van de accu's in de handleiding.

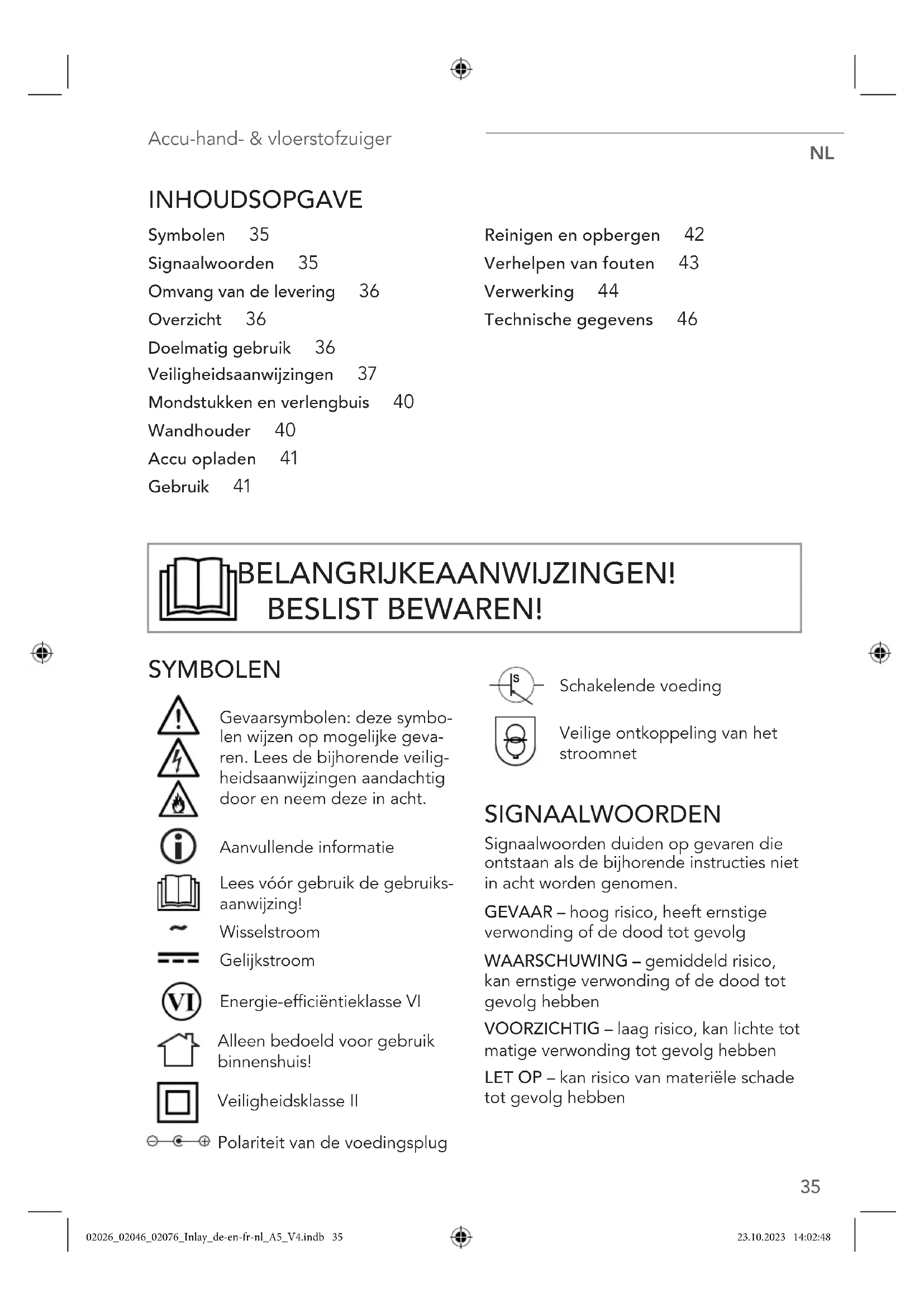

GEBRUIKSAANWIJZING 02026 Maxxmee

Omvang van de levering 36

Overzicht 36

Veiligheidsaanwijzingen 37

Mondstukken en verlengbuis 40

Wandhouder 40

Accu opladen 41

Gebruik 41

Reinigen en opbergen 42

Verhelpen van fouten 43

Verwerking 44

BELANGRIJKEAANWIJZINGEN! BESLIST BEWAREN!

SYMBOLEN

Gevaarsymbolen: deze symbolen wijzen op mogelijke geva- ren. Lees de bijhorende veiligheidsaanwijzingen aandachtig door en neem deze in acht.

Aanvullende informatie

Lees vóór gebruik de gebruiks- aanwijzing!

Wisselstroom

Gelijkstroom

Energie-efficiëntieklasse VI

Alleen bedoeld voor gebruik binnenshuis!

Veiligheidsklasse II

Polariteit van de voedingsplug

Schakelende voeding

Veilige ontkoppeling van het stroomnet

SIGNAALWOORDEN

Signaalwoorden duiden op gevaren die ontstaan als de bijhorende instructies niet in acht worden genomen.

GEVAAR – hoog risico, heeft ernstige verwonding of de dood tot gevolg

WAARSCHUWING – gemiddeld risico, kan ernstige verwonding of de dood tot gevolg hebben

VOORZICHTIG – laag risico, kan lichte tot matige verwonding tot gevolg hebben

LET OP – kan risico van materiële schade tot gevolg hebben

NL

OMVANG VAN DE LEVERING

(Afbeelding A)

1 2 in 1-bekleding- en borstelmondstuk (1x)
2 Aansluitsnoer (voedingseenheid met snoer en voedingsplug) (1 x)
3 Motorblok incl. luchtafvoerfilter (HEPA13-filter), metalen filter en EPA8-filter (elk 1x)
4 Wandhouder incl. bevestigings- materiaal (1 x)
5 Verlengbuis (1 x)
6 Mondstukhouder (1 x)
7 Vloermondstuk (1 x)
8 Spleetmondstuk (1 x) Gebruiksaanwijzing (1 x)

Controleer of de levering volledig is en of de onderdelen transportschade hebben opgelopen. Gebruik het apparaat niet als het is beschadigd, maar neem contact op met de klantenservice.

Verwijder eventuele folie, stickers of transportbeveiliging van het apparaat.

Verwijder nooit het typeplaatje en eventuele waarschuwingen!

OVERZICHT

(Afbeelding B)

9 Indicator zuigniveau 1
10 Indicator zuigniveau 2
11 Aan/Uit-knop (2 zuigniveaus)
12 Handgreep
13 Laadcontrolelampjes
14 Laadbus
15 Accu (in de behuizing)
16 Stofreservoirklep
17 Metalen filter
18 HEPA13-filter
19 Knop om de stofreservoirklep te openen
20 Stofreservoir
21 Zuigopening
22 Vak voor afvoerluchtfilter
23 Filtervakafdekking

24 Ontgrendelingsknop van de filtervakafdekking

DOELMATIG GEBRUIK

■ Dit apparaat is bedoeld voor het opzuigen van gewoon huisstof.

Zuig in geen geval het volgende op:

• vloeistoffen of natte stoffen (bijv. natte tapijtshampoo)
  ○ gloeiende as, sigarettenpeuken, lucifers enz.
  ○ brandbare of ontvlambare stoffen
• zeer fijn stof (bijv. betonstof), as of toner

• spitse, harde voorwerpen, bijv. grote glassplinters

• Het apparaat is bedoeld voor privégebruik, niet voor commerciële toepassingen.

• Gebruik het apparaat uitsluitend zoals beschreven in de gebruiksaanwijzing. Elk ander gebruik geldt als ondoelmatig.
  Alle gebreken die ontstaan door ondeskundige behandeling, beschadiging of reparatiepogingen zijn uitgesloten van garantie. Dit geldt ook voor de normale slijtage.

Beste klant,

Wij danken je dat je hebt gekozen voor de aankoop van de MAXXMEE accu-hand- & vloerstofzuiger. Deze stofzuiger is snoerloos en net zo flexibel als een handstofzuiger, grondiger dan een vloerstofzuiger – en in elke variant heerlijk geruisloos, licht en comfortabel. Met de verlengbuis en een van de drie mondstukken kun je hem geheel naar behoefte samenstellen. Het speciaal ontwikkelde vloermondstuk maakt met de elektrisch ronddraaiende reinigingsborstel ook hardnekkig vuil en dierenharen los. Dankzij de led-verlichting kan ook het stof onder de meubels je niet ontglippen. Het spleetmondstuk komt ook in de hoeken en met het 2 in 1-bekleding- en borstelmondstuk maak je zonder problemen autostoelen, toetsenborden en trappen vrij van vuil. Mocht je vragen hebben over het apparaat en over onderdelen/toebehoren, neem dan contact op met de klantenservice via onze website: www.ds-group.de/kundenservice

Wij wensen je veel plezier met je MAXXMEE accu-hand- & vloerstofzuiger.

Informatie over de gebruiksaanwijzing

Lees vóór het eerste gebruik van het apparaat deze gebruiksaanwijzing zorgvuldig door en bewaar deze voor latere vragen en andere gebruikers. Deze is een bestanddeel van het apparaat. Fabrikant en importeur aanvaarden geen aansprakelijkheid wanneer de informatie in deze gebruiksaanwijzing niet in acht wordt genomen.

VEILIGHEIDSAANWIJZINGEN

WAARSCHUWING: neem alle veiligheidsaanwijzingen, instructies, afbeeldingen en technische gegevens die zijn aangebracht op dit apparaat, in acht. Nalatigheid bij het naleven van de veiligheidsaanwijzingen en instructies kan een elektrische schok, brand en/of letsel tot gevolg hebben.

• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en door personen met beperkte lichamelijke, zintuiglijke of geestelijke vaardigheden of personen die niet beschikken over de nodige ervaring en / of kennis, wanneer zij onder toezicht staan en instructies hebben gekregen hoe het apparaat op een veilige manier kan worden gebruikt en wanneer zij de daarmee gepaard gaande gevaren hebben begrepen.
  ■ Kinderen mogen niet met het apparaat spelen.
  ■ Reiniging en gebruikersonderhoud mogen niet worden uitgevoerd door kinderen, tenzij zij ouder zijn dan 8 jaar en onder toezicht staan.

NL

■ Houd kinderen jonger dan 8 jaar en dieren buiten bereik van het apparaat en de aansluitleiding.

■ De verbinding tussen apparaat en lichtnet moet altijd worden verbroken als het apparaat niet onder toezicht staat en voordat het in elkaar wordt gezet, uiteen wordt gehaald of gereinigd.

■ Laad de accu uitsluitend op met de meegeleverde voedingseenheid (CZH013270050EUWH). Laad met de meegeleverde voedingseenheid geen andere apparaten op.

■ Voer geen veranderingen uit aan het apparaat. De leds in het vloermondstuk kunnen niet worden vervangen. Vervang ook het aansluitsnoer niet zelf. Wanneer het apparaat, het aansluitsnoer of het toebehoren zijn beschadigd, dan moeten deze om gevaren te vermijden worden vervangen door de fabrikant, de klantenservice of door een professionele werkplaats.

GEVAAR – Gevaar voor een elektrische schok

■ Laad het apparaat uitsluitend op in gesloten ruimtes en berg het alleen daar op.

In ruimtes met een hoge luchtvochtigheid mag het niet worden gebruikt, opgeladen of opgeborgen.

■ Raak het apparaat en de aansluitleiding nooit aan met vochtige handen als deze componenten zijn aangesloten op het lichtnet.

- Natte of vochtige componenten mo-gen niet in elkaar worden gezet of aan het motorblok worden aangebracht!

■ Zuig nooit vloeistoffen op. Vul het stofreservoir niet met vloeistoffen. Houd het motorblok uit de buurt van vocht of natheid!

■ Wanneer u het apparaat wilt gebruiken om een auto van binnen schoon te zuigen, let er dan op dat het niet wordt blootgesteld aan regen of vocht.

■ Dompel het apparaat en de aansluit-leiding nooit in water of andere vloeistoffen en zorg ervoor dat deze

niet in het water kunnen vallen of nat kunnen worden.

■ Als het apparaat in het water valt wanneer het is aangesloten op het lichtnet, onderbreek dan meteen de stroomtoevoer! Trek het apparaat pas daarna uit het water.

■ Houd verpakkingsmateriaal uit de buurt van kinderen en dieren. Er bestaat verstikkingsgevaar.

■ Zorg ervoor dat de aansluitleiding altijd buiten bereik is van kleine kinderen en dieren. Er bestaat gevaar voor wurging.

■ Leg de aansluitleiding zo, dat niemand erover kan struikelen.

■ Houd dieren, haren, sieraden, wijde kleding, vingers en alle overige lichaamsdelen uit de buurt van de mondstukken van het apparaat. Deze zouden zich kunnen vastzuigen. Mocht de stofzuiger zich toch eens vastzuigen, schakel dan het apparaat direct uit.

■ Haal de accu niet uit elkaar. Bescherm hem tegen: vuur, temperaturen hoger dan 40 °C, direct zonlicht en vorst. De accu zou kunnen ontbranden of exploderen. Bewaar de accu niet in een voertuig, waar hij zou kunnen worden blootgesteld aan extreme temperaturen.
■ Zorg ervoor dat het motorblok en de accu niet nat kunnen worden. Gebruik het apparaat niet wanneer er vloeistof is binnengedrongen. De accu zou kunnen ontbranden of exploderen.
Als de accu heeft gelekt, voorkom dan dat huid, ogen en slijmvliezen in contact komen met het accuzuur. Er bestaat gevaar voor verwondingen door de bijtende werking. Mocht u toch in aanraking komen met accuzuur, spoel de getroffen plaatsen dan meteen met veel schoon water en schakel onmiddellijk medische hulp in.
- Gebruik het apparaat niet, wanneer de accu is uitgelopen.

■ Laad het apparaat niet op in de buurt van licht ontvlambare materialen (gordijnen, textiel enz.).
■ Dek het apparaat en de voedingseenheid tijdens werking en opladen niet af, om ontbranden van het apparaat te voorkomen. Steek niets in de ventilatieopeningen van het apparaat en let erop dat deze niet verstopt raken.

LET OP – Risico van materiële schade

• Gebruik het apparaat alleen wanneer het compleet en correct in elkaar werd gezet! De filters moeten geplaatst en onbeschadigd zijn! Als er vuil in het binnenste van het motorblok terecht zou komen, dan kan schade aan de motor ontstaan.
• Gebruik om de werking van het apparaat niet te belemmeren en om eventuele schade te verhinderen alleen origineel toebehoren van de fabrikant. De leds kunnen niet worden vervangen.
  ■ Zet geen zware voorwerpen op het apparaat of de aansluitleiding.
  ■ Let erop dat de aansluitleiding niet bekneld raakt, geknikt of over scherpe randen gelegd wordt, en dat deze niet in aanraking komt met hete oppervlakken. Wikkel het netsnoer niet om de voedings eenheid.
  ■ Trek altijd aan de voedingseenheid en nooit aan het netsnoer om het apparaat te ontkoppelen van het stroomnet!
• Gebruik het apparaat niet wanneer het nog is aangesloten op de voedingseenheid. Het apparaat moet zijn uitgeschakeld, wanneer u de voedingseenheid uit de contactdoos trekt of erin steekt.
• Bescherm het apparaat tegen: vuur en andere warmtebronnen, extreme temperaturen, langdurige vochtigheid, natheid en schokken.
  ■ Verwijder een lekkende accu direct uit het apparaat. Reinig de contacten voordat een nieuwe accu wordt geplaatst.

NL

MONDSTUKKEN EN VERLENGBUIS

Vloermondstuk

Het elektrische vloermondstuk (7) is geschikt voor zowel tapijt als gladde vloeren. Het beschikt over een led-verlichting en een ronddraaiende reinigingsborstel om haren en pluisjes beter op te zuigen.

2 in 1-bekleding- en borstelmondstuk Het 2 in 1-bekleding- en borstelmond- stuk (1) heeft een beweegbare opzet- borstel. Druk op de knop die daarop zit, en schuif hem naar voor of achter tot hij vastklikt (afbeelding C).

Wanneer de borstel naar voor geschoven is, kun je met het mondstuk alle niet vlakke voorwerpen, meubels, lampenkappen, fotolijsten, toetsenborden, boeken etc. afzuigen.

Wanneer de borstel naar achter geschoven is, fungeert het mondstuk als bekledingsmondstuk voor het schoonma- ken van allerlei soorten bekledingen (bijv. bankstel, autostoelen etc.).

Spleetmondstuk

Het spleetmondstuk (8) is geschikt voor moeilijk bereikbare plaatsen, zoals hoeken, voegen of nissen. Ook voor bekledingen en alle hoeken en gaten die niet met andere mondstukken te bereiken zijn.

Verlengbuis

De verlengbuis (5) is samen met het vloermondstuk bedoeld om de vloer te stofzuigen (afbeelding D). Daarnaast zorgt hij voor een betere bereikbaarheid van plafonds en hoeken.

Mondstukhouder

Het spleet- en het 2 in 1-bekleding- en borstelmondstuk kunnen op de mondstukhouder (6) worden gestoken om ze op te bergen. Deze wordt op de verlengbuis geklemd (afbeelding E).

WANDHOUDER

Opgelet!

■ Zorg ervoor dat de ondergrond waarop de wandhouder gemonteerd wordt, stabiel is.
- Gebruik voor het aanbrengen van de wandhouder geschikt bevestigingsmateriaal. Wanneer u niet zeker weet of het meegeleverde bevestigingsmateriaal geschikt is voor uw muur, vraag dan advies bij de vakhandel.
■ Controleer vóór het boren of op de plaats waar u wilt boren geen buizen of stroomleidingen lopen.

Het apparaat kan in de wandhouder (4) worden bewaard en daar voor het volgende gebruik worden opgeladen (afbeelding E).

De wandhouder kan aan de wand worden geplakt of geschroefd. In de levering zijn hiervoor 2 schroeven en pluggen inbegrepen.

Breng de wandhouder idealiter aan in de buurt van een goed toegankelijk stopcontact om het apparaat op te kunnen laden. Het aansluitsnoer (2) kan in het haakje van de wandhouder worden geklemd.

Wandhouder vastplakken

Zorg ervoor dat de plek waar je de wand- houder wilt vastplakken schoon, droog en stofvrij is.

1. Trek de beschermstrips van de plakzones op de achterkant van de wandhouder.
2. Plak de wandhouder recht op de wand en druk hem vast.

Accu-hand- & vloerstofzuiger

Wandhouder vastschroeven

1. Houd de wandhouder recht op de wand en markeer twee boorgaten.
2. Boor gaten in de wand en steek de pluggen erin.
3. Schroef de wandhouder vast.

Motorblok plaatsen

Zet het stofreservoir (20) zo in de wandhouder dat de knop voor het openen van de stofreservoirklep (19) in de uitsparing van de wandhouder ligt.

ACCU OPLADEN

Opgelet!

■ Sluit de voedingseenheid alleen aan op een contactdoos die is geïnstalleerd volgens de voorschriften en die overeenstemt met de technische gegevens van het apparaat. De contactdoos moet goed toegankelijk zijn, zodat de verbinding met het lichtnet snel kan worden verbroken.
■ Trek in geval van een storing tijdens het opladen of vóór een onweersbui de voedingseenheid uit de contactdoos.
- Gebruik alleen correct werkende verleng snoeren, waarvan de technische gegevens overeenstemmen met die van de voedings eenheid.
■ Laad om de maximale laadcapaciteit te bereiken vóór de eerste ingebruikname de accu in elk geval volledig op. Als de accu tijdens gebruik volledig leeg raakt, dan moet hij vóór de volgende inzet weer helemaal worden opgeladen.

1. Steek de voedingsplug van het aansluitsnoer (2) in de laadbus (14).
2. Sluit de voedingseenheid aan op een stopcontact. De laadcontrolelampjes (13) beginnen

NL

te knipperen en de accu (15) wordt geladen. Wanneer alle laadcontrolelampjes continu branden, is de accu volledig opgeladen.

GEBRUIK

Opgelet!

■ Zorg ervoor dat op het te reinigen vlak geen grotere, scherpe voorwerpen liggen.
- Let op de MAX-markering van het stofreservoir. Maak het stofreservoir leeg wanneer tijdens gebruik de markering wordt bereikt. Maak het stofreservoir na elk gebruik leeg en schoon. Ook de filters moeten regelmatig gereinigd worden om overbelasting van de motor te vermijden.
■ Schakel het apparaat na elk gereinigd oppervlak uit. Dit verhoogt de gebruiksduur per acculading aanzienlijk. Laad de accu na gebruik op (zie hoofdstuk 'Accu opladen').

Het apparaat kan niet in gebruik worden genomen wanneer het is aangesloten op het stroomnet. Trek vóór gebruik het aansluit-snoer (2) uit.

1. Kies een mondstuk (zie hoofdstuk 'Mondstukken en verlengbuis') en steek het in de zuigopening (21). Het moet hoorbaar vastklikken. Voor een grotere radius kun je de verlengbuis (5) ertussen steken.
2. Om een mondstuk of de verlengbuis weer eruit te halen druk je op de bijbehorende ontgrendelingsknop.
3. Schakel het apparaat in en beweeg het mondstuk over de te reinigen plek. Om het apparaat op zuigniveau I te zetten druk je één keer op de Aan-/Uit-knop (11). Door nog

NL

een keer op de Aan/Uit-knop te drukken wordt de zuigkracht verhoogd tot niveau 2.

1. Om het apparaat uit te schakelen druk je een derde keer op de Aan/Uit-knop.
2. Voor optimale prestaties van het apparaat moet je het stofreservoir na elk gebruik leegmaken en evt. reinigen (zie volgende hoofdstuk).

■ Gebruik voor het reinigen geen scherpe of schurende reinigingsmiddelen. Deze kunnen de oppervlakken beschadigen.

Na verloop van tijd kan het HE-PA-filter verkleuren. Dit is normaal en heeft geen nadelige gevolgen voor de werking.

Stofreservoir leegmaken

Haal de verlengbuis (5) eraf als die aan het apparaat zit.

1. Houd het stofreservoir (20) boven een geopende vuilnisbak en druk op de knop om de stofreservoirklep (19) te openen. De stofreservoirklep (16) gaat open en het vuil valt eruit.
2. Druk de stofreservoirklep tegen het stofreservoir om de klep te sluiten. Deze moet hoorbaar vastklikken.

Stofreservoir, metalen filter en EPA8-filter reinigen

1. Open het stofreservoir, grijp erin en draai de sokkel van het metalen filter (17) een stukje, tot het los is van het apparaat.
2. Haal het metalen filter uit het stofreservoir.
3. In het metalen filter zit het EPA8-filter (18). Draai dit een stukje en trek het eruit.
4. Klop beide filters uit en maak deze evt. schoon met een zachte borstel. Ze kunnen ook met schoon water worden uitgespoeld, maar moeten voor het in elkaar zetten volledig droog zijn!
5. Veeg het stofreservoir indien nodig met een vochtige doek schoon en droog het af of laat het goed drogen. Zet nooit natte of vochtige componenten in elkaar en breng deze niet aan aan het motorblok (3)!
6. Wanneer alle componenten droog zijn, zet je het EPA8-filter in het metalen filter en draai je het linksom vast.
7. Zet het metalen filter in het stofreservoir en draai het linksom vast.
8. Sluit het stofreservoir.

Afvoerluchtfilter reinigen

1. Druk op de ontgrendelingsknop (24) om de filtervakafdekking (23) te openen.
2. Trek het afvoerluchtfilter uit het vak voor het afvoerluchtfilter (22).
3. Klop het afvoerluchtfilter en het vak schoon en borstel ze uit. Het afvoerluchtfilter kan ook met schoon water worden uitgespoeld, maar moet voor het in elkaar zetten volledig droog zijn!
4. Zet het gereinigde afvoerluchtfilter in het vak en klap de filtervakafdekking ervan dicht.

Motorblok, verlengbuis en mondstukken reinigen

• Veeg het motorblok (3), de verleng-buis (5) en de mondstukken (1, 7, 8) indien nodig af met een vochtige doek. Droog deze aansluitend af.
• Verwijder haren en pluisjes van de mondstukken en borstels.

Vloermondstuk reinigen

Voor een gemakkelijkere reiniging kan de borstel uit het vloermondstuk (7) worden gehaald:

1. Draai het vloermondstuk om zodat de onderkant naar boven wijst.
2. Aan de rechterkant zit naast het wieltje een grendel. Schuif de grendel naar buiten.
3. Haal de borstel eruit en verwijder verontreinigingen.
4. Zet de borstel weer erin. Zet daarbij eerst het uiteinde met de stervormige uitsparing erin. Druk het andere uiteinde dan in de houder tot het vastklikt.
5. Schuif de grendel terug.

Opbergen

• Berg het apparaat en toebehoren op een koele, droge, tegen direct zonlicht beschermde plaats op, buiten bereik van kinderen en dieren.
• Het 2 in 1-bekleding- en borstelmondstuk (1) en het spleetmondstuk (8) kunnen op de mondstukhouder (6) aan de verlengbuis (5) worden gestoken (afbeelding E).
• Hang het motorblok (3) met de zui-gopening (21) omlaag in de wandhouder (4). De knop voor het openen van de stofreservoirklep (19) moet in de uitsparing van de wandhouder liggen.

Om een diepontlading van de accu te vermijden moet je deze bij langer niet-gebruik om de 3 maanden opladen.

VERHELPEN VAN FOUTEN

Wanneer het apparaat niet op de juiste wijze functioneert, kun je nagaan of je een probleem zelf kunt oplossen. Neem contact op met de klantenservice als het probleem met de hieronder genoemde stappen niet kan worden opgelost.

Probeer niet om een elektrisch apparaat zelf te repareren!

Het apparaat start niet.

De accu (15) is leeg.

▶ Laad de accu op.

Het apparaat is aangesloten op het stroomnet.

▶ Trek het aansluitsnoer (2) uit.

De zuigkracht is te zwak.

De accu (15) is zwak.

▶ Laad de accu op.

Het stofreservoir is te vol.

▶ Maak het stofreservoir leeg.

De filters zijn vuil.

▶ Reinig de filters.

De zuigopening (21), het mondstuk (1, 7, 8) of de verlengbuis (5) is verstopt.

▶ Schakel het apparaat uit en verwijder de verstopping.

De vuildeeltjes zijn te groot of te zwaar.

▶ Schakel het apparaat uit en verwijder vuildeeltjes met de hand.

NL

Tijdens het zuigen ontsnapt er stof uit het apparaat.

Het stofreservoir (20) zit niet goed dicht.

▶ Sluit de stofreservoirklep (16) tot deze hoorbaar vastklikt.

De filters zitten niet goed.

▶ Corrigeer de positie van de filters.

De filters zijn vuil.

▶ Reinig de filters.

De filters zijn versleten of beschadigd.

▶ Vervang de filters.

De laadcontrolelampjes (13) knippe-ren niet als het apparaat is aangesloten op het stroomnet.

De voedingseenheid zit niet goed in het stopcontact resp. de voedingsplug steekt niet goed in de laadbus (14) van het apparaat.

▶ Corrigeer de positie.

Het stopcontact is defect.

▶ Probeer een ander stopcontact.

Vreemde geur

Het apparaat wordt voor de eerste keer gebruikt.

Bij het eerste gebruik van het apparaat is een nieuwe geur normaal, die zal na verloop van tijd verdwijnen.

VERWERKING

Gooi het verpakkingsmateriaal op milieuvriendelijke wijze weg en zorg dat het gerecycled wordt.

Het symbool hiernaast (doorge-streepte vuilnisbak met streep eronder) betekent dat oude appa-raten niet bij het huisvuil, maar in speciale inzamel- en teruggavesystemen terecht moeten komen.

Eigenaars van oude apparaten moeten oude batterijen en oude accu's, waar het oude apparaat niet vast omheen zit en waar ze dus zonder vernieling uitgehaald kunnen worden, uit het oude apparaat verwijderen en apart inleveren (zie ook paragraaf over batterijen afvoeren).

Eigenaars van oude apparaten uit particuliere huishoudens kunnen deze op de inzamelpunten van de openbare afvaldiensten of bij de door producenten en verkopers in de zin van de wet inzake elektronica (ElektroG) ingerichte inneempunten gratis afgeven, opdat deze milieuvriendelijk worden verwerkt en waardevolle grondstoffen gerecycled kunnen worden. Bij een onjuiste manier van weggooi- en kunnen giftige inhoudsstoffen in het milieu terechtkomen wat een schadelijk effect heeft op de gezondheid van mensen, dieren en planten. Ook winkels die elektrische en elektronische appara- tuur op de markt aanbieden, zijn verplicht tot het innemen van afgedankte apparaten.

Batterijen en accu's mogen niet samen met het huisvuil worden weggegooid. Consumenten zijn wettelijk verplicht batterijen en accu's te scheiden van het gewone afval.

Batterijen en accu's kunnen gratis bij een inzamelpunt van de gemeente/wijk of in de winkel worden ingeleverd, opdat deze milieuvriendelijk worden verwerkt en waardevolle grondstoffen gerecycled kunnen worden. Bij een onjuiste manier van weggooi- en kunnen giftige inhoudsstoffen in het milieu terechtkomen wat een schadelijk effect heeft op de gezondheid van mensen, dieren en planten.

Lever batterijen en accu's alleen in lege toestand in. Gebruik indien mogelijk oplaadbare batterijen in plaats van wegwerpbatterijen. Bij batterijen en accu's met lithium moet je voor het inleveren de polen afplakken om kortsluiting te vermijden. Een kortsluiting kan leiden tot een brand of explosie.

Het vermijden van afval levert een nog waardevollere bijdrage aan de bescherming van het milieu. Indien mogelijk is dus naast zelf verder gebruiken of repareren ook afgeven aan een andere gebruiker een ecologisch waardevol alternatief voor weggooien.

Accu demonteren

Opgelet!

■ Het apparaat mag bij het verwijderen / plaatsen van de accu niet zijn aangesloten op het stroomnet.
■ De accu mag niet uit elkaar genomen, in het vuur geworpen, in vloeistoffen gedompeld of kortgesloten worden.
■ Open de accu in geen geval!

Ga om de accu uit het apparaat te halen als volgt te werk:

1. Draai het motorblok op zijn kop.
2. Draai de twee schroeven aan de onderkant van het accuvak met een schroevendraaier los (afbeelding G).
3. Druk met een schroevendraaier de nokken die in het midden aan beide kanten van het accuvak zitten in om de afdekking los te maken (afbeelding H).
4. Verwijder de afdekking (afbeelding I).
5. Verwijder het accupack (afbeelding J) en draai het om.
6. Maak de drie steekverbindingen los (afbeelding K).
7. Knip de twee resterende kabels met een tang door (afbeelding L).
8. Voer het accupack vervolgens af overeenkomstig de wettelijke regeling voor het afvoeren van batterijen.

NL

MAXXMEE

TECHNISCHE GEGEVENS

Artikelnummer: 02026 (antraciet-roze); 02046 (antraciet-blauw); 02076 (antraceit-turkoois)

ID gebruiksaanwijzing: Z 02026_02046_02076 M DS V4 1023 as

Apparaat

Modelnummer: CBL-SV1606

Voeding: 22,2 V DC (li-ion accupack; 2 200 mAh)

Vermogen: 150 W max.

Laadduur accu: 4 – 5 uur

Bedrijfsduur accu: ca. 20 - 30 minuten (bij volledig opgeladen accu)

Voedingseenheid:

Gefabriceerd voor DS Produkte GmbH

HRB 8937 HL

Am Heisterbusch 1, D-19258 Gallin

Duitsland

Modelnummer: CZH013270050EUWH

Ingang: 100 - 240V \~ 50/60Hz; 0,4A

Uitgang: 27V DC; 0,5A

Veiligheidsklasse: II

∅ efficiëntie tijdens bedrijf: 86,52 %

Efficiëntie bij geringe last (10 %): 87,42 %

Krachtontneming bij nullast: 0,08 W

Alle rechten voorbehouden.

Accu-hand- & vloerstofzuiger

NL
