GEBRUIKSAANWIJZING MultiPlus C 128003516 230V VICTRON ENERGY

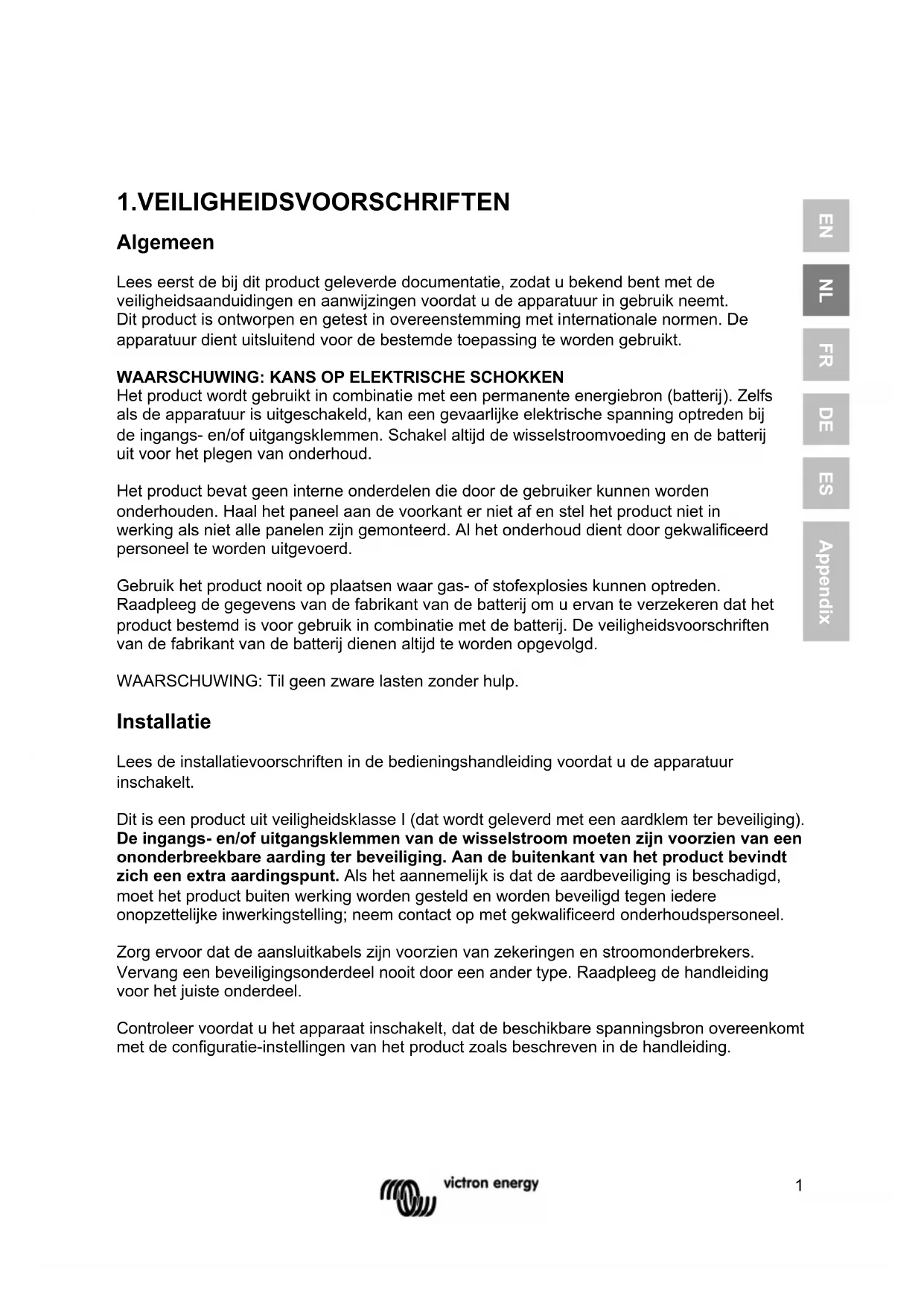

Lees eerst de bij dit product geleverde documentatione, zodate ubekend bent met de veiligheidsaanduidingen en aanwijzingen voordat u de apparatuur in gebruik neemt. Dit product is ontworpen en getest in overeenstemming met internationale normen. De apparatuur dientuitsuitend voor de bestemde toepassing te worden gebruikt.

WAARSCHUWING: KANS OP ELEKTRISCHE SCHOKKEN

Het product worden gezruikt in combinatie met een permanente energiebron (batterij). Zelfs als de apparatuur is uitgeschakeld, kan een gevaarlijke elektrische spanning optreden bij de ingangs- en/of uitgangsklemmen. Schakel altijd de wisselstroomvoeding en de batterijuit voor het plegen van onderhoud.

Het product bevat geen interne onderdelen die door de gebruiker kutnen worden onderhonden. Haal het paneel aan de Voorkant er Niet af en stel het product nicht in werkig als Niet alle panelen zijn gemonteerd. Al het onderhoud dient door gekwalificeerd personeel te worden uitgevoerd.

Gebruik het product nooit opplaaten waar gas- of stofexplosies konnen optreden. Raadpleeg de gegevens van de fabrikant van de batterij om u ervan te verzekeren dat het product bestemd is voor gebruik in combinatie met de batterij. De veiligheidsvoorschriften van de fabrikant van de batterij dienen altijd te worden opgevolgd.

WAARSCHUWING: Til geen zware lasten zonder hulp.

Installatie

Lees de installmentevoorschriften in de bedieningshandleiding voordat u de apparatuur inschakelt.

Dit is een productuitveiligheidsklasse I (dat wordt geleverd met een aardklem ter beveiliging). De ingangs- en/of uitgangsklemmen van de wisselstroom要去en+zijn voorzien van een ononderbreebkareaaringterbeveiliging.Aan de buitenkant van het product bevindt zicheenextraaardingspunt.Als het aannemelijk is dat de aardbeveiligingis beschadigd, moet het productbuiten werking worden gesteld en worden beveiligd gegen iedere onopzettelijke inwerkingstelling;neem contact op met gekwalificeerd onderhoudspersoneel.

Zorg ervoor dat de aansluitkabels zijn voorzien van zekeringen en stroomonderbrekers. Vervang een beveiligingsonderdeel nooit door een ander type. Raadpleeg de handleiding voor het juiste onderdeel.

Controleer voordat u het apparaat inschakelt, dat de beschikbare spanningsbron overeenkomt met de configuratie-instelingen van het product Zoals beschreiben in de handleiding.

Zorg ervoor dat de apparatuur onder de juiste bedrijfsomstandigheden worden gezruikt. Stel het product nooit in werkinq in de regen of in een stoffige omgeving. Zorg ervoor dat er.altijd voldoende vrij ruimte rond het product is voor ventilatie en dat de ventilatie-openingen nicht zichen geblokkeerd.

Verzeker uervaan dat de vereiste spanning Niet hoger is dan de capacititeit van het product.

Vervoer en opslag

Zorg ervoor dat de netspanning- en batterijkabels zijn losgekoppeld bij opslag of vervoer van het product.

Er kan geen aansprakelijkheid worden aanvaard voor transportschade indien de apparatuur worden vervoerd in een andere dan de originele verpakking.

Sla het product op in een droge omgeving; de opslagtemperatuur要去ussen de -20^ en 60^ liggen.

Raadpleeg de handleiding van de fabrikant van de batterij met betrekking tot vervoer, opslag, opladen, herladen en verwijderen van de batterij.

2. BESCHRIJVING

2.1 Algemeen

MultiPlus Compact functioneel

De basis van de MultiPlus Compact is een zeer krachtige sinusomvormer, acculader en omschakelautomaat in een compacte behuizing. Daarnaast heeft de MultiPlus Compact een groot,aantal vaak uneke möglichkheden,o.a.PowerControl en PowerAssist.

Automatisch en onderbrekingsvrij omschakelen

In geval van een netspanningstoring of wanner het aggregaat worden uitgeschakeld, za de MultiPlus Compact overschakenen van laderbedrijf op omvormerbedrijf en de voeding van de aangesloten apparaten overnemen. Dit gaat zo snel dat computers en andere elektronische apparaten ongestoord blijven functioneren.

Geschikt voor parallel- en voor drie fase bedrijf

Twee tot ces omvormers können parallel geschakeld worden.

De omvormers können bovendien in 3 fase configuratie geschakeld worden.

PowerControl - Maximaal benutten van beperkte walstroom

Met het Multi Control bedieningspaneel kan een maximale wal- of aggregaatstroom ingesteld worden. De MultiPlus Compact houdt dan rekening met andere stroomverbruikers en gebruikt voor het laden alleen de stroom die nog 'over' is.

PowerAssist - Doe meer met uw aggregaat of walstroom: de uneke "meehelp" functie van de MultiPlus Compact

Met PowerAssist Aunt u nog een stap verder gaan. De MultiPlus Compact werkt parallel met het aggregaat of de walaansluiting en verdubbelt het beschikbare vermogen. Tijdelijk te weinig stroom? De MultiPlus Compact haalt extra energia UIT de accu en helpt mee! Nog stroom over? De MultiPlus Compact maakt er gebruik van om de accu te laden. U stelt de walstroom in met een simpele draaiknop op het Multi Control paneel.

Opm. 1: In geval van parallel bedrijf met een generator mag het vermogen van de generator zich harder zijn dan het vermogen van de MultiPlus Compact (voorbeeld: een generator geschikt voor parall bedrijf met een MultiPlus Compact 12/1600/70 moet een vermogen van minstens 1600VA hebben).

Opm. 2: De uitgangsspanning van een generator kan sterk verrormd zich. In dat geval要去 de "AC waveform check" uitgezet worden.

Programmeerbaar relais

De MultiPlus is voorzien van een programmeerbaar relais, dat standard is ingesteld als alarmrelais. Het relais kanchalder voor allerlei andere toepassingen geprogrammeerd worden, bijvoorbeeld als startrelais voor een aggregaat.

2.2 Acculader

Adaptieve 4-traps laadkarakteristieken: bulk – absorption – float – storage

Het adaptieve accubeheersysteme, aangedreven door een microprocessor, kan worden ingesteld voor verschillende soorten accu's. De adaptieve functie past het laadproces automatisch aan het accugebruik aan.

De juiste hoeveelheid lading: variabile absorptietijd

Bij geringe ontlading van de accu worden de absorptie kort gezchoolen om overlading en overmatig gassen te voorkomen. Na een diepe ontlading worden de absorptietijd automatisch verlangd om de accu volledig te laden.

Schade wegens overmatige gasvorming voorkomen: begrensde spanningsstijging

Indien, om de laadtijd te verkorten, gekozen worden voor een hoge laadstroom in combinatie met een hoge absorptiespanning, dan worden schade wegens overmatige gasvorming voorkomen door automatisch de stijgingssnelheid van de spanning te begrenzen zodia de gasspanning is bereikt.

Minder onderhoud en veroudering wanner de accu Niet worden gebruikt: de Opslagfunctie

De Opslag-functie worden geactiveerd wanneer de accu gedurende 24增高 notladen. In dat geval wordt de drijspanning verminderd tot 2,2V/cele (13,2V voor 12V accu) om gasvorming en corrosie van de positieve platen te voorkomen. Eens per week wordt de spanning opnieuw verhoogd tot absorptieniveau om de accu waar 'bij te laden'. Dit voorkomt stratificatie van het elektrolyt en sulfatering, een voorname oorzaak van vroege accustoringen.

Twee DC-uitgangen om twee accu's te laden

De eerste DC-aansluitklem kan de volle uitgangsstroom leveren. De tweede uitgang, bedoeld voor het laden van een startaccu, is begrensd op 4A en heeft een izets lagere uitgangsspanning.

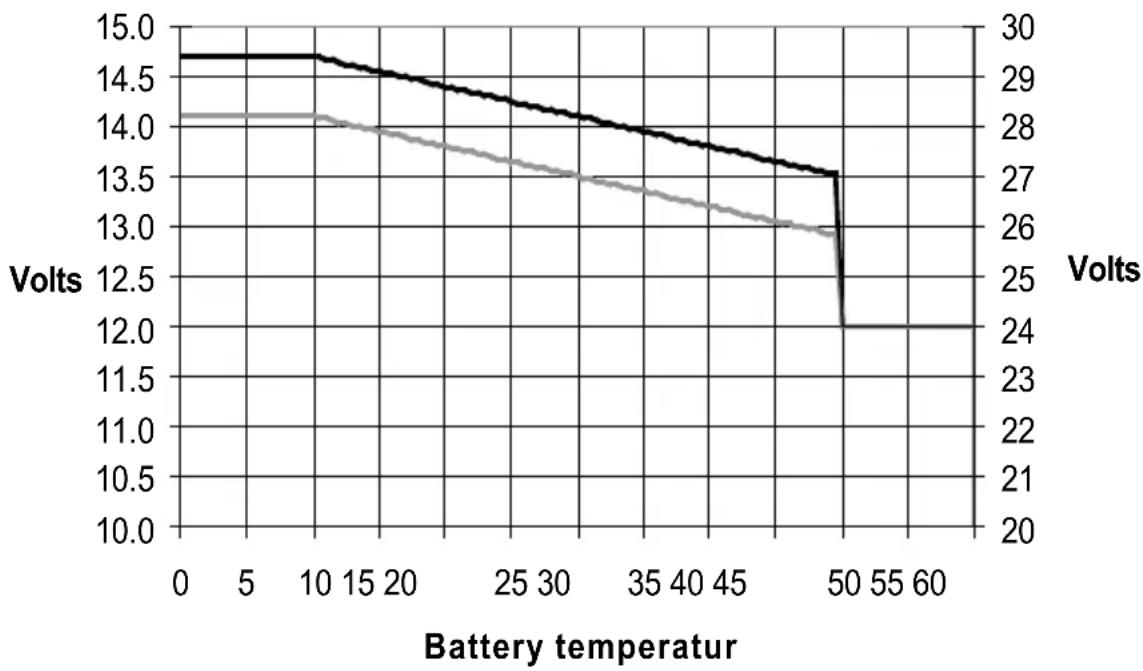

Verhoogde levensduur van de accu: temperatuurcompensatie

De temperatuursensor (meegeleverd bij het product) dient om de laadspanning te verminderen wanner de accutemperatuur toeneemt. Dit is bijzonder belangrijk voor onderhoudsvrije accu's, die anders möglichk door overladen uitdrogen.

Meer over accu's en laden

In ons boek 'Altijd Stroom' kutn u meer lezen over accu's en het laden van accu's ( Gratis te downloaden op once website www.victronenergy.com -> Support & Downloads' -> Algemene Technische Informatie). Voor meer informatie over de adaptieve laadkarakteristiek verwijzen wij u maar 'Algemene Technische Informatie' op once website

2.3 Eigen verbruik - zonne-energie-opslagsystemen

Als de Multi/Quattro worden gebrukt in een configuratie, waarin deze energia teruggeeft aan het elektriciteitsnet,要去 conformiteit met de netcode möglichk zijn door de netcode van het land, waarin deze worden gebrukt, in te stellen via VEConfigure.

Op darüber manier kan de Multi/Quattro aan deplaatselijke voorschriften voldoen.

Zodra de code is ingesteld, is een wachtwoord vereist om de netcodeconformiteit uit te schakelen of de met de netcode samenhangende parameters te wijzigen.

Als deplaatselijkke netcode Niet worden ondersteund door de Multi/Quattro, dient een extern gecertificerd interface-apparaat te worden gebruikt om de Multi/Quattro op het elektriciteitsnet aan te sluiten.

3. BEDIENING

Wanner de schakelaar op "on" worden geschakeld werkht het apparaat volledig.

De omvormer za aanschakelen en de LED "inverter on" zar gaan branden.

Als er op de "AC-in" aansluiting spanning wordt aangesloten za deze na controle en goedkeur worden doorgeschakeld waar de "AC-out" aansluiting. De omvormer worden UITgeschakeld, de gele LED "charger" za branden en de lader treedt in werkung. Afhankelijk van de laadmode die op dat moment van toepassing is zar de gele LED branden (bulk en of absorption) of de gele LED knippert (float).

Als de spanning op de "AC-in" aansluiting worden afgekeurd zal de omvormer worden ingeschakeld.

Wanner de schakelaar op "charger only" worden gezet za alleen de acculader van de MultiPlus Compact aanschakelen indien er netspanning aanwezig is. Deze spanning worden doorgeschakeld maar de "AC-out" aansluiting.

TIP: Als u uw MultiPlus Compact gezrukt op een schip zorg er dan voor dat, als u het schip verlaat, de schakelaar in de positie "charger only" worden gezet. Hiermee voorkomt u dat bij het wegallen van de netspanning de omvormer inschakelt en uw accu's leeg raken.

3.2 Afstandsbediening

De MultiPlus Compact kan optioneel met het Multi Control paneel worden bediend. Met dit paneel kutu status en of alarmen van MultiPlus Compact aflezen.

Omdat de beschikbare walstroom vaak beperkt is, kan men met het paneel de maximale laadstroom instellen. De MultiPlus Compact beperkt het eigien verbruik voor het laden wanner de totale walstroom over het ingestelde maximum dreigt te gaan.

Het laadgedeelte van de MultiPlus Compact kan buiten werkung worden gesteld. Dit kan door middel van een instelling (VE-configure) of door gebruik te makeen van het Multi Control paneel (AC ingangsstroom op 0 zetten).

Voor de juiste DIP switch installingen, die §5.5.1.

3.3 Speciale laad-mode Equalizing

3.3.1 Equalizing

Het dient de aanbeveling dat bepaalde Typ batterijen eens in de maand extra nageladen te worden. In de Equalizing modus gaat de MultiPlus Compact gedurende een eer met een verhoogde spanning laden (1V boven de Absorptionspanning voor een 12V accu, 2V voor een 24V accu). De laadstroom is dan begrensd op 1/4 van de ingestelde waarde.

Indien er een Multi Control paneel aangesloten is, za het "bulk" en "absorption" LED afwisseled gaan knipperen.

De Equalizing modus geeft een hogere laadspanning dan de meeste gelijkstroomverbruikers aankonnen. Deze要去en worden losgekoppeld voordat er extra worden nageladen.

In sommige omstandigheden kan het wenselijk zijn om de accu voor een vasteijd met een Absorption spanning te laden. In de Forced Absorption modus gaat de MultiPlus Compact gedurende de ingestelde maximale absorptionijd met de normale Absorption spanning laden. De gele led Charger brandt.

De MultiPlus Compact is zowel vanaf het remote control, als met de frontschakelaar in deze toestanden te brengen. Voorwaarde is wel dat alle schakelaars (front, remote control) op de stand "on" staan en dat er Niet een schakelaar op de stand "charger only" staat.

Om de MultiPlus Compact in deze toestand te brengen dient u de stappen te volgen zoals hierna beschreiben.

LET OP: het omschakelen van "on" waar "charger only" en andersom zoals hieronder beschreiben dient op een snelle manier te gebeuren. De schakelaar要去 zodanig omgeschakeld worden dat de middenstand als het ware 'overgeslagen' worden. Als de desbeteffende schakelaar ook maar even in de stand "off" blijft staan loopt u het risico dat het apparaat uit gezet worden. In dat geval dient u werk bij stap 1. te beginnen. Met name bij gebruik van de front schakelaar is enige oefening gewenst. Bij gebruik van het remote control is dit geen probleem.

Procedure:

1. Let erop dat alle schakelaars (dus front schakelaar, remote schakelaar of remote control schakelaar voor zover aanwezig) in de stand "on" staan.
2. Zorg ervoor dat de MultiPlus Compact laadt (er dient dus een AC-ingangsspanning te+zijn, controller of de gele LED "charger" brandt).
3. Zet de schakelaar achtereenvolgens op "charger only", "on" en "charger only". Let op: het omschakelen zich moet snel gebeuren maar dearendussen het omschakelen要去 liggen:tussen 1/2 seconde en 2 seconden.
4. De groene LED "on= bulk", gele LED "charger=absorption" en rode LED "alarm=float" LED zullen nu 5 keer knipperen.
5. Daarna zullen achtereenvolgens de "bulk", "absorption" en "float" LED elk gedurende 2 seconden branden.

6.

a. Indien de schakelaarijdens het branden van de LED "groen=bulk" maar "on" gezet worden, worden de lader in 'Equalizing' gezet.
b. Indien de schakelaarijdens het branden van de LED "geel=absorption" waar "on" gezet worden, worden de lader in 'Forced Absorption' gezet.
c. Indien er nicht geschakeld worden in voorgaande dan gaat lader over op "float" mode.
d. Indien na deze stappen de schakelaar Niet in de gewenste positie staat "on" kan de schakelaar eenvoudig nog eenmaal snel omgeschakeld worden maar "charger only".

Dit zal de laadtoestand nicht wijzigen.

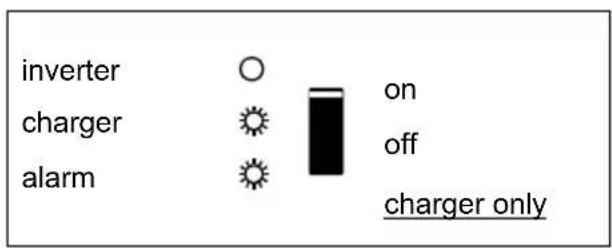

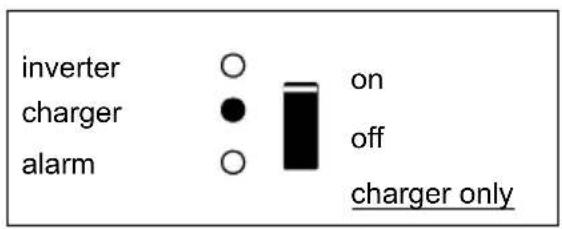

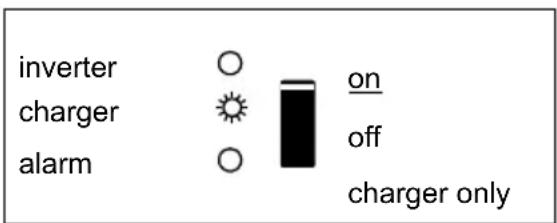

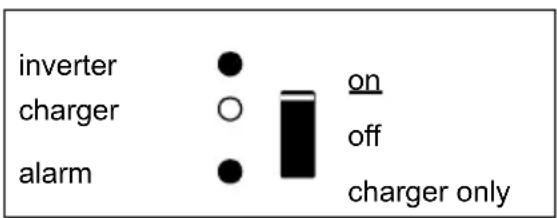

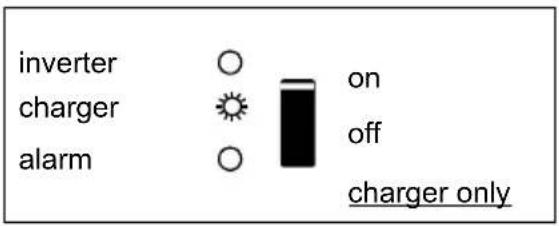

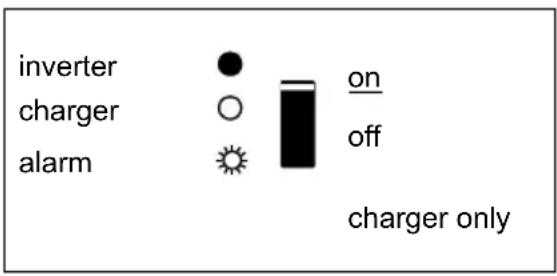

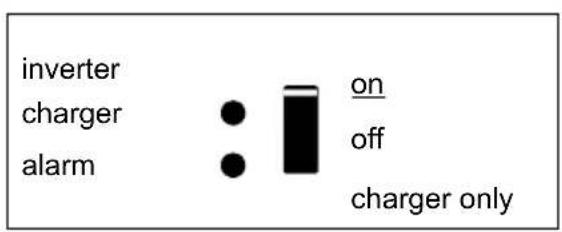

3.4 LED aanduidingen

LEDuit

LED knippert

LED brandt

Omvormer

Batterij in bedrijf. De omvormer staat aan en levert vermogen aan de belasting.

De omvormer is ingeschakeld en levert vermogen aan de belasting. Voor-alarm: overbelasting, of accu spanning te laag, of omvormer temperatuur hoog

De omvormer is uitgeschakeld. Alarm: overbelasting, of accu spanning te laag, of omvormer temperatuur te hoog, of DC rimpelspanning was te hoog (slechte verbinding!).

Acculader

De netspanning is doorgeschakeld en de lader laadt in de bulk mode en of absorption mode.

De netspanning is doorgeschakeld en de lader laadt in de float mode.

De netspanning is doorgeschakeld en de lader isuitgeschakeld.

De lader kan Niet in een bepaaldeijd+zijn eindwaarde (accu spanning)bereiken.

Lader staat in bulk protection mode.

De netspanning is doorgeschakeld en de lader staat in bulk of absorption mode.

De netspanning is doorgeschakeld en de lader staat in float mode.

De netspanning is doorgeschakeld en er is een vooralarm: overbelasting of de lader is warm.

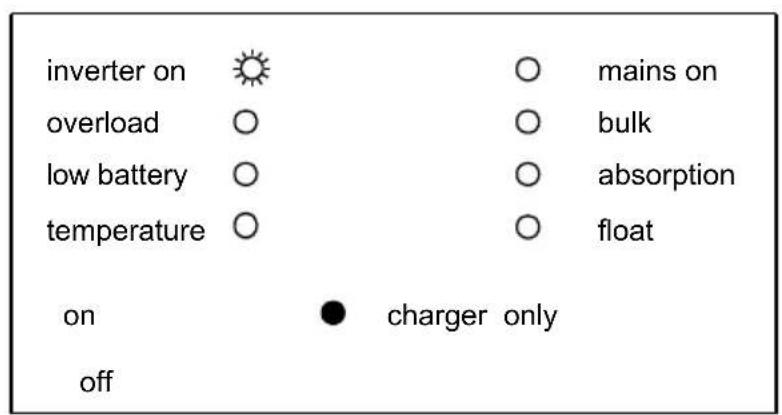

Remote Control panel indicate (optioneel)

PowerControl en PowerAssist indicate

Opm.: Wanner de LEDs "overload" en "low battery" tegelijk branden is apparaatuitgeschakeld ten gevolge van te hoge rimpel op de gelijkspanning.

4. INSTALLATIE

Dit product mag alleen door een gekwalificeerde elektrotechnicus worden geinstalleerd.

4.1 Locatie

De MultiPlus Compact dient in een droge, goed geventileerde ruimte te worden geinstalleerd zo zich möglich bij de accu's. Rondom het apparaat dient een ruimte van tenminste 10cm te worden vrijgehonden voor koeling.

Een te hoge omgevingstemperatuur heeft de volgende consequenties:
Kortere levensduur.
Lagere laadstroom.
Lager piek vermogen of geheel aftschakelen van de omvormer.
Plaats het apparaat nooit direct boven de accu's.

De MultiPlus Compact is geschikt voor wandmontage. Voor de montage zijn aan de城县 de van de behuizing gaten en een beugelbevestiging aangebracht, die appendix A. Het apparaat kan zowel horizontaal als verticaal gemonteerd worden maar verticaal monteren is de beste montage. In dieze positie is de koeling namelijk optimaal.

De binnenNZijde van het apparaat dient ook na installmentie goed bereikbaar te blijven.

Houd de afstand:tussen de MultiPlus Compact en de accu zo kort möglichk om het spanningsverlies over de kabels tot een minimum te beperken.

In alle apparatuur waarin spreke is van het omvormen van een groot elektrisch vermogen, moet uit voorzorg dit product in een hittebestendige omgeving geinstalleerd worden. Voorkomkaarom de aanwezigheid van bijvoorbeeld chemicalien, kunststof onderdelen, gordijnen of ander textiel, etc. in de directe omgeving.

4.2 Aansluiten accukabels

Om de capaciteit van de MultiPlus Compact volledig te konnen benutten dient uitsluitend gebruik te worden gemaakt van accu's met voldoende capaciteit en van accukabels met de juiste dikte. Zie tabel.

	24/800	24/1200	24/1600	12/800	12/1200	12/1600
standaard voorzien van 1,5m kabel. (mm2)	10	16	25	16	25	35
Aanbevolen kabeldijke (mm2)
1,51 → 5 m	16	25	35	35	50	70
5 → 10 m	35	50	70	70	100	140

	24/800	24/1200	12/800	12/1200	12/1600
	48/1600		24/1600
	48/1200
Aanbevolen accucapaciteit (Ah)	40 – 200	40 – 400	100 – 400	150 – 700	200 – 700

Opmerking: Interne verbessard is een belangrijke factor als u werkt met lage capacititeit accu's. Raadpleeg uw leverancier of relevante sectiesuit ons boek "electriciteit aan board", te downloaden van once website.

Procedure

Ga bij het aansluiten van de accukabels als volgt te werk:

Om het gevaar van kortsluiting van de accu te voorkomen, dient u een geisoleerde pijpsleutel te gebruiken.

Voorkom kortsluiting van de accukabels.

Sluit de accukabel aan: de + (rood).

Sluit de accukabel aan: de - (zwart), zie Appendix A.

Draai de moeren stevig aan om overgangsweerstanden zo laag möglich te make.

4.3 Aansluiten AC kabels

Dit is een productuitveiligheidsklasse I (dat wordt geleverd met een aardklem ter beveiliging). De ingangs- en/of uitgangsklemmen en/of het aardpunt aan de buitenkant van het product moeten zich voorzien van een ononderbreekbare aarding ter beveiliging.

De MultiPlus Compact: is voorzien van een aardrelais (zie appendix B) dat de Nuitgang automatisch met de behuizing verbindt wonneer geen externe wisselspanning voeding beschikbaar is. Wonneer een externe wisselspanning voeding worden aangeboden, za het aardrelais openen voordat het ingang veiligheidsrelais sluit (zie appendix 2). Dit is om goede werkung van een op de uitgang aangesloten aardlekschakelaar te verzekeren.

• In een vaste installmentie kan een ononderbreekbare aarding gezekerd worden met de aarddraad van de wisselspanning ingang. Zo Niet, dan要去 de behuizing geaard worden.
• In een mobiele installmentie (bijvoorbeeld met walstroom stekker) zal onderbreking van de walaansluiting tegelijk ook de aardverbinding verbeken. In dat geval moet de behuizing verbonden worden met het chassis (van het voertuig) of met de romp of aardplaat (van de boot).
• Op boten is de hierboven beschreiben verbinding met de aarde van de walaansluiting in het algemeen Niet aan te bevelen in verband met galavanische corrosie. De oplossing hiervoort is plaatsing van een isolatie tranformator.

De MultiPlus Compact is voorzien van in- en uitgang connector aan de onderkant, zie appendix 1. De wal- of netaansluiting dient met behulp van een drie-aderige kabel op de connector te worden aangesloten. Maak gebruik van een drie-aderige kabel met een soepele fern en een doorsnede van 2,5mm^2

Procedure

Ga voor het aansluiten van de AC kabels als volgt te werk:

De AC uitgang kan op G-ST18i male-connector worden aangesloten (eerst de connector los trekken).

Gebruik een drie-aderige kabel. De aansluitpunten zijn duidelijk gecodeerd. Van links maar rechts: "N" (nulleider), aarde, en "L1" (fase).

De AC ingang kan direct worden aangesloten op de G0st18i female-connector. Gebruik een drie-aderige kabel. De aansluitpunten zijn duidelijk gecodeerd. Van links maar rechts "L1" (fase), aarde, "N" (nulleider).

Druk de ingangspanning-connector (G-ST18i Female-connector) in de contra male-connector (achterste).

Druk de uitgangspanning-connector (G-ST18i male-connector) in de contra female-connector (voorste).

4.4 Aansluitopties

Naast de standardaansluitingen konnen er nog een aantal opties worden aangesloten.

4.4.1 Startaccu

De MultiPlus Compact heeft een aansluiting voor het laden van een startaccu. Zie voor het aansluten appendix 1.

4.4.2 Temperatuursensor

Voor temperatuur gecompenserd laden kan de bijgeleverde temperatuursensor worden aangesloten (zie Appendix A). De sensor is geisoleerd en moet op de min pool van de accu worden gemonteerd. De standardui tungssspanningen voor Float en Absorptie zijn 25^ Reduced Float spanning volgt de Float spanning en Raised Absorptie spanning volgt Absorptie spanning. In de instel mode werkt de temperatuur compensatie nicht.

4.4.3 Afstandsbediening

Het product kan op afstand bediend worden op twee manieren:

• Met een externe driewegschakelaar
• Meteen Multi Control Panel

Zie §5.5.1. voor de juiste DIP switch instellen.

4.4.4 Programmeerbaar relais

De MultiPlus is voorzien van een programmeerbaar relais, dat standard is geprogrammeerd als alarm relais. Het relais kanchalder voor allerlei andere toepassingen geprogrammeerd worden, bijvoorbeeld als start relais voor een aggregaat.

Een LED vlak bij de aansluitklemmen zaal gaan branden zodra het relais geactiveerd is. (zie S, Appendix A).

4.4.5 Parallel schakelen (zie appendix C)

De MultiPlus is parallel te schakelen met meerere identieke apparaten. Hiertoe worden een verbinding tussen de apparaten gemaakt met behulp van standard RJ45 UTP kabels. Het system (apparaten samen met eventueel een bedieningspaneel) dient hierna geconfigureerd te worden (zie hoofdstuk 5).

Bij parallel schakelen要去andevolgendevoorwaarden voldaan worden:

• Maximaal zes units parallel.
• Schakel alleen identieke apparaten qua type en vermogen parallel.
• De DC aansluitkabels maar de apparaten要去en allemaal even lang zijn endezelfde doorsnede hebben.
• Indien een plus en min DC distributiepunt worden gebruikt, moet de doorsnede van de aansluiting:tussen de accu's en het DC distributiepunt minstens gelijk,zijn aan de som van de vereiste doorsneden van de aansluitingen:tussen het distributiepunt en de MultiPlus units.
• Plaats de MultiPlus units zich bij elkaar maar zorg voor minimaal 10 cm ventilatieruimte onder, boven en opzij van de units.
• De UTP kabels dienen steeds direct van de ene unit op een andere unit aangesloten te worden (en op het remote paneel).

Er mag geen gebruik gemaatk worden van aansluit/splitter boxen.

• Op het systeme hoeft maar bij een unit een accu-temperatuursensor aangesloten te worden. Indien u de temperatuur van meerdere accu's wilt meten,kest u ook de sensoren van andere MultiPlus units in het systeme aansluten (max. 1 sensor per MultiPlus). De temperatuur compensatie tijdens acculaden reageert dan op de sensor die de hoogste temperatuur meet.
• Bij meer dan 3 units parallel in een system is een 'dongle' vereist. (zie hoofdstuk 5).
• Er kan maar een afstandsbediening (paneel of schakelaar) op het systeme aangesloten worden.

4.4.6 Drie-fase configuratie (zie appendix D)

De MultiPlus kan ook gebruikt worden in een 3-fase wye (Y) configuratie. Hiertoe worden een verbinding:tussen de apparaten gemaakt met behulp van standard RJ45 UTP kabels (dezelfde als voor parallel bedrijf). Het system (apparaten samen met eventueel een paneel) dient hierna geconfigureerd te worden (zie hoofdstuk 5).

Voorwaarden: zie paragraaf 4.4.5.

Opmerking: de MultiPlus is nicht geschikt voor 3-fase delta () configuratie.

5. INSTELLINGEN

Het wijzigen van de instellingen mag alleen worden uitgevoerd door een gekwalificeerde elektrrotechnicus.

Lees voor het wijzigen goed de instructies.

Tijdens het laden moeten accu's in een droge, goed geventileerde ruimte staan.

5.1 Standaard instellingen: waar voor gebruik

De MultiPlus worden geleverd met standard instellenen. Deze zijn in het algemeen geschikt voor toepassing van 1 apparaat.

Er hoefft dan niets ingesteld te worden.

Waarschuwing: möglich is de standard acculaadspanning Niet geschikt voor uw accu's!

Raadpleeg de documentatie van uw accu's of vraag advies bij uw accu leverancier!

MultiPlus standard fabrieksinstellingen

Omvormer frequentie 50 Hz

Laad karakteristieken

Laadstroom

Accu type

Herhaalde Absorption Tijd

Herhaald Absorption Interval

Bulk Beveiling

AC in stroomgrens

UPS function

vier traps Adaptive met BatterySafe mode

75% van de maximum laadstroom

Victron Gel Deep Discharge (ook geschikt voor Victron AGM Deep Discharge)

off

14.4/28.8V

tot 8 uu (afhankelijk van bulk tijd)

13.8/27.6V

13,2 / 26,4V (niet instelbaar)

1 aur

7 dagEN

on

12A (= instelbare stroomgrens tbv

PowerControl en PowerAssist functies)

on

off

alarm functie

5.2 Verklaring installingen

Hieronder volgt een korte verklaring van de instellenen voor zover die Niet vanzelfsprekind存在问题. Meer informatie is te vinden in de help files van de software configuratie programme's (zie paragraaf 5.3).

Omvormer frequentie

Uitgangsfrequentie wanner er geen AC op de ingang aanwezig is.

Instelbaar: 50Hz; 60Hz

Ingang freiagentie bereik dat door de MultiPlus geaccepteerd worden. De MultiPlus synchroniseert binnen dit bereik met de freiagentie van de op de AC ingang aanwezigep spanning. De freiagentie op de uitgang is dan gelijk aan de freiagentie op de ingang.

Instelbaar: 45 - 65 Hz; 45 - 55 Hz; 55 - 65 Hz

Input voltage range

Spanning bereik dat door de MultiPlus geaccepteerd worden. De MultiPlus synchroniseert binnen dit bereik met de op AC ingang aanwezigep spanning. De spanning op de uitgang is dan gelijk aan de spanning op de ingang.

Instelbaar:

Ondergrens 180 - 230V

Bovengrens 230 - 270V

Omvormer spanning

Uitgangsspanning van de MultiPlus bij accu bedrijf.

Instelbaar: 210 - 245V

Met meerdere apparaten is het möglichk om:
- het totale omvormer vermogen te vergroten (meerdere apparaten parallel)
- een split-fase-systeme te make
- een 3-fase systeem te make

De standardproduct instellenen zijn voorstandalone werkinq. Voor parallelle, drie-fase of split-fase bediening zie paragraaf 4.4.5 en 4.4.6.

Search mode

Met de search mode worden het nullast stroomverbruik met onceveer 70% verlaagd. De search mode houdt in dat de MultiPlus uitschakelt wonneer er geen belasting is of wonneer deze heel laag is. Ledere 2 seconden zal de MultiPlus even aanschakelen. Als de belasting dan de ingestelde waarde overschrijdt, blijft de MultiPlus aan. Zo Niet, dan gaat de MultiPlus waar UIT. De 'uit' en 'aan' belastingiveau's konnen ingesteld worden met VEConfigure.

De fabrieksinstelling is:

'UIT': 40 Watt

'AAN': 100 Watt

Instelbaar met DIP switches. Uitsluitend toepasbaar in standalone configuratie.

In plaat van 'search mode' kan ook de AES gekozen worden.

Wanner deze instelling op 'on' gezetwordt, worden het stroomverbruik bij nullast en lage belasting met ca. 20% verlaagt, door de sinusspanning wat te 'versmallen'.

Niet instelbaar met DIP switches.

Uitsluitend toepasbaar in standalone configuratie.

Ground relay (zie appendix B)

Met dit relais (H) worden de nul geleider van de AC uitgang aan de kast geaard wanner de teruglever veiligheidsrelais in de AC ingangen open is. Dit om de correcte werkig van aardlekschakelaars in de uitgang te verzekeren.

Indien een nicht geaarde uitgang gewenst is tijdens omvormer bedrijf, moet deze functie uitgezet worden.

Niet instelbaar met DIP switches.

Laad karakteristieken

De standard instelling is 'vier traps Adaptive met BatterySafe mode'. Zie hoofdstuk 2 voor een beschrijving.

Dit is de Beste laad karakteristiek. Zie de help files van de software configuratie programma's voor andere möglichkheden.

Accu type

De standard instelling is meest geschikt voor Vicron Gel Deep Discharge, Gel Exide A200, en buisjesplaat stationaire accu's (tubular plate stationary batteries (OPzS)). Deze instelling kan ook voor vele andere accu's gebruikt worden: bijvoorbeeld Vicron AGM Deep Discharge en andere AGM accu's, en vele soorten vlakke plaat open accu's.

Met DIP switches können vier laadspanningen ingesteld worden.

Deze instelling is bedoeld vooruisjesplaat tractie accu's. Bij deze instelling worden de maximale absorptie spanning verhoogd tot 2,83V/cele (34V voor een 24V accu) nadatijdens absorptie laden de stroom is gedaald tot minder dan 10% van de ingestelde maximum stroom.

Niet instelbaar met DIP switches.

Deze is afhankelijk van de bulkijd (Adaptive laad karakteristiek), zodat de accu optimaal geladen worden. Indien voor de 'fixed' laad karakteristiek gekozen worden, is de absorptionijd vast. Voor de meeste accu's is 8 uur maximum absorptionijd geschikt. Indien ten behoeve van snel laden een extra hoge absorptie spanning is gekozen (kan alleen bij open accu's!), is 4 uur better.

Storage spanning, Herhaalde Absorption Tijd, Herhaald Absorption Interval

Zie hoofdstuk 2

Niet instelbaar met DIP switches.

Bulk Beveiling

Wanner deze instelling op 'on' staat worden de bulk laadtijd begrensd op max. 10 eer. Een langere laadtijd zou können duiden op een system fait (bijvoorbeeld een kortgesloten accu cel).

Niet instelbaar met DIP switches.

AC-in stroombegrenzng

Dit is de stroomgrens instelling waar bij PowerControl en PowerAssist in werkig treden.
Instelling bereik: van 2,7A tot 16A.

Zie hoofdstuk 2, het boek 'Altijd Stroom', of de vele beschrijvingen van deze unieke functie op unsere website www.victronenergy.com.

UPS function

Wonneer deze instelling op 'on' staat, schakelt de MultiPlus praktisch zonder onderbreking waar omvormerbedrijf wonneer de AC op de ingang wegvalt. De MultiPlus is dan toe te passen als Uninterruptible Power Supply (UPS of onderbrekingsvrije voeding) voor gevoelige apparatuur zoals computers of communicatie systemen.

De uitgangsspanning van sommigekleine aggregaten is te instabel en te verrormd voor gebruik van deze instelling: de MultiPlus zou voortdurend omschakelenaar omvormer bedrijf. Daarom kan ervoor gekozen worden om deze instelling uit te zetten. Dan reageert de MultiPlus minder snel op afwijkingen van de spanning op AC-in-1 of AC-in-2. Hierdoor wordt de omschakeltijd aan omvormer bedrijf wat langer, maar de meeste apparatuur (de meeste computers, klokken van huishoudelijkke apparatuur) ondvindt hier geen hinder van.

Advies: UPS function uitzetten wanner de MultiPlus nicht wil synchroniseren of voortdurend terugschakelt aan omvormer bedrijf.

Bedoeld voor generatoren waar bij de wisselspanning worden opgewekt met behulp van een staatische omvormer (zogenaamde 'inverter' generatoren). Bij deze generatoren worden het toerental teruggeregold wanneer de belasting laag is: dat beperkt lawaai, brandstofverbruik en verruiling. Nadeel is dat de uitgangsspanning sterk za zakken of zelfs helemaal wegvalt bij een plotselinge verhoging van de belasting. Meer belasting kan pas geleverd worden nadat de motor op toeren is.

Wanner deze instelling op 'on' gezet worden, za de MultiPlus beginnen met bijleveren op een lage stroom en de bijlevergrens geleidelijk verhogen maar de ingestelde stroom. Hierdoor krijgt de motor van de generator de tijd om op toeren te komen.

Deze instelling worden ook vaak toegepast bij 'klassieke' generatoren die traag reageren op plotselinge belasting varieties.

WeakAC

De ingangsstroom van de lader van de MultiPlus is sinusvormig (PF=1 bedrijf). Sterke verworming van de ingangsspanning kan tot gevolg hebben dat de lader Niet of nauwelijks werk. Wanner WeakAC wordt aangezet, accepteert de lader ook een sterk verwormde spanning, ten kosten van meer verworming van de opgenomen stroom.

Advies: WeakAC aanzetten wanner de lader Niet of nauwelijks laadt (dit komt overigens zelden voor!). Zet tegelijk ook de 'dynamic current limiter' aan en redueer desnoods de maximale laadstoom om overbelasting van de generator te voorkomen.

Niet instelbaar met DIP switches.

BoostFactor

Deze instelling alleen wijzigen na overleg met Victron Energy of een door Victron Energy getrainde installment!

Niet instelbaar met DIP switches.

Programmeerbaar relais

Het programmeerbare relais is standard ingesteld als alarm relais, d.w.z. dat het relais afvalt in geval van een alarm of een voor-alarm (omvormer bijna te warm, rimpel op de ingang bijna te hoog,.accuspanning bijna te laag).

Niet instelbaar met DIP switches.

Een LED vlak bij de aansluitklemmen za gaan branden zodra het relais geactiveerd is (zie S, appendix A).

VEConfigure software

Met behulp van VEConfigure kan het relais ook voor andere functies geprogrammeerd worden, bijvoorbeeld een generator start/stop signal.

Met VEConfigure kan de MultiPlus voor specifieke toepassingen geschikt gemaakt worden.

Voorbeeld:

Een woning of kantoor aangesloten op het openbare elektriciteit net, met zonnepanelen en energia opslag in accu's. De accu's worden gezruikt om teruglevering aan het net te voorkomen. Overdag worden overtollige zonne-energie opgeslagen in accu's. Deze energie worden 's avonds en 's nachts wee gebruikt. Een tekort aan energia worden aangevuld vanuit het net. De MultiPlus zet de accu-gelijkspanning om in wisselspanning. Het vermogen is algijd kleiner of gelijk aan het gezrukke vermogen, zodat Niet wordt teruggeleverd aan het net. In geval van net uitval isoleert de MultiPlus de woning van het net en wordt de woning autonom (autark).

Op deze wijze kan zonne-energiee of een microwarmte krachtcentrale financieel efficien toegepast worden in regio's met een onbetrouwbaar elektriciteitsnet en/of financieel ongunstige teruglever voorwaarden.

5.3 Installingen wijzigem met een computer

Alle instelligen können met behulp van een computer of met een VE.Net paneel worden gewijzigd (uitzondering VE.Net: het multifunctionele relais en de VirtualSwitch).

Veel gebruikte instellingen können gewijzigd worden door middel van DIP switches, die par. 5.5.

Voor het wijzigen van instellingen met de computer heeft u het volgende nodig:

• VEConfigure3 software: kan gratis worden gedownload op www.victronenergy.com.
• Een MK3-USB (VE.Bus to USB) interface en een RJ45 UTP-kabel.

Als alternatif kan de interface MK2.2b (VE.Bus maar RS232) en een RJ45 UTP-kabel worden gebruikt.

5.3.1 VE.Bus Quick Configure Setup

VE.Bus Quick Configure Setup is een software programme waarmee systemen met maximaal 3 MultiPlus units (parallel of drie fase bedrijf) op eenvoudige wijze geconfigureerd können worden. VEConfigure3 maakt deel UIT van dit programma.

U kunt de software gratis downloadsen van www.victronenergy.com.

5.3.2 VE.Bus System Configurator en dongle

Voor het configureren van geavanceerde toepassingen en/of systemen met 4 MultiPlus units ofmeer moet de software VE.Bus System Configurator gebruikt worden. U kunt de software downloaden van www.victronenergy.com. VECfgure3 maakt deel UIT van dit programma.

5.4 Instellen met een VE.Net paneel

Hiervoor heeft u een VE.Net paneel en de 'VE.Net to VE_BUS converter' nodig.
Met VE.Netkest u alle parameters instellen, met uitzondering van het multifunctionele relais en de VirtualSwitch.

5.5 Instellen met DIP switches

Een aantal instellingen kan gewijzigd worden door middel van DIP switches.

Dit gaat als volgt:

a) Schakel de MultiPlus aan, bij voorkeur zonder belasting en zonder wisselspanning op de ingangen. De MultiPlus werkt dan in omvormer bedrijf.
b) Stel de DIP switches in zoals gewenst.
c) Sla deinstallingen op in het microprocessor geheugen door DIP switch 8 'on' en daarna wee'er 'off' te schakelen.

5.5.1. DIP switch 1 en 2

Standaard instelling: om het product te gebruiken met de "On/Off/Charger Only" ds 1: "off"

ds 2: "on"

De standard instelling is vereist wonneer u de "On/Off/Charger Only" schakelaar op het voorpaneel gezruikt.

Instelling voor het op afstand gebruiken door middel van een Multi Control Panel:

ds 1: "on"

ds 2: "off"

Deze instelling is vereist wanner een Multi Control Panel is verbonden.

Het Multi Control Panel moet verbonden zijn met een van de twee RJ48 sockets B, zie bijlage A.

Instelling voor het op afstand gebruiken door middel van een 3-way switch:

ds 1: "off"

ds 2: "off"

Deze instelling is vereist wanner een 3-way switch is verbonden.

De 3-way switch要去 aangesloten zich met klem L, zie bijlage A.

Er kan maar een apparaat op afstand verbonden zijn, bijv. een switch of paneel.

In beside gevallen dient de schakelaar op het apparaat zich op "on" te staan.

5.5.2 DIP switch 3 tot 7

Met deze DIP switches können de volgende instellungen gedaan worden:

• Laadspanning
• Omvormer frequenta
• Search modeuitofaan
• AC ingangsstroom instellen op 12A of 6A

ds3-ds4: laadspanning

ds3-ds4	Absorptie spanning	Float spanning	Storage spanning	Absorptie tijd (uren)	Bedoeld voor
dS3=off					Gel Victron Deep
dS4=off	14.4	13.8	13.2		Discharge
(fabrieksinstelling)	28.8	27.6	26.4	8	Gel Exide A200
	57.6	55.2	52.8		AGM Victron Deep
dS3=on	14.1	13.8	13.2		Gel Victron Long
dS4=off	28.2	27.6	26.4	8	Life (OPzV)
	56.4	55.2	52.8		Gel Exide A600
					(OPzV)
					Gel MK battery
dS3=off					AGM Victron Deep
dS4=on	14.7	13.8	13.2		Discharge
	29.4	27.6	26.4	5	Buisjesplaat OPzS
	58.8	55.2	52.8		accu's in semi-flat
					mode
					AGM spiral cell
dS3=on	15.0	13.8	13.2		Buisjesplaat tractie
dS4=on	30.0	27.6	26.4	6	accu's in cyclic
	60.0	55.2	52.8		mode

1De optimale absorption spanning van vlakke staat loodzuur accu's hang af van mechanische en chemische eigenschappen. Accu's met een hoog antimoon gehalte kuren over het algemeen geladen worden met een lagere absorption spanning dan accu's met een laag antimoon gehalte (zie het boek "Electriciteit aan board van jachten" op www.victronenergy.com). De lader staat standardaergeregeld voor het laden van gel accu's zoals de Sonnenschein/Exide Dryfit A200 accu. Vraag bij gebruik van andere typen accu's aan uw acculeverancier de juiste laadspanningen en LAST ZONODIG de MultiPlus Compact hierop (met behulp van VEConfigure) aanpassen. De laadstroom staat ingesteld op 75% van nominale laadstroom.Vaak is dit een te hoge laadstroom. De meeste accu's dienen geladen te worden met een stroom van 0.1 tot 0.2x de capaciteit.

ds 5: omvormer frequenie off = 50Hz on = 60Hz

ds 6: Search mode off = uit on = aan

Sla de instellingen op in het microprocessor geheugen door DIP switch 8 'on' en daarna weeer 'off' te schakelen.

5.5.3 Voorbeelden

Hieronder enkele voorbeelden van DIP switch instellenen voor standalone bedrijf. Voorbeeld 1 is de fabrieksinstelling.

Belangrijk: Wanner een paneel is aangesloten worden de stroomgrens van AC ingang bepaald door het paneel en Niet door de in de MultiPlus opgeslagen waarde.

DS-1 DS-2 Panel DS-3 Laadspanning DS-4 Laadspanning DS-5 Frequentie DS-6 Search mode: DS-7 AC-in grens DS-8 Opslaan	off on off off off →←	DS-1 DS-2 DS-3 DS-4 DS-5 DS-6 DS-7 DS-8	off on off off off on →←	DS-1 DS-2 DS-3 DS-4 DS-5 DS-6 DS-7 DS-8	on off on on on on off →←
Voorbeeld 1: (fabrieksinstellungen)		Voorbeeld 2:		Voorbeeld 3:
1 Geen paneel of afstandsschakelaar verbonden		1 Geen paneel of afstandsschakelaar verbonden		1 paneel of afstandsschakelaar verbonden
2 Geen paneel of afstandsschakelaar verbonden		2 Geen paneel of afstandsschakelaar verbonden		2 Paneel of afstandsschakelaar verbonden
3,4 GEL 14.4 V		3,4 AGM 14,7V		3,4 Buisjes plaat 15V
5 Frequentie: 50Hz		5 Frequentie: 50Hz		5 Frequentie: 60Hz
6 Search Mode off		6 Search Mode off		6 Search Mode on
7 AC-in grens 12A		7 AC-in grens 4A		7 AC-in grens 12A
8 Opslaan: off→ on→ off		8 Opslaan: off→ on→ off		8 Opslaan: off→ on→ off

Sla de instellingen op in het microprocessor geheugen door DIP switch 8 'on' en daarna wee 'off' te schakelen.

Bij acceptatie van de settings zullen de 'Charger'en 'Alarm' LED's knipperen.

6. ONDERHOUD

De MultiPlus Compact vereist geen specifiek onderhoud. Het volstaat alle verbindingen eenmaal perJAar te controleren.Voorkom dat de MultiPlus Compact vochtig worden en houd het apparaat schoon.

7. FOUTZOEKSCHEMA

Met behulp van onderstaande stappen können de meest voorkomende storingen snel worden opgespoord.

Voordat testen met de omvormer en/of acculader worden uitgevoerd dienen de DCbelastingen te worden losgekoppeld van de accu's en de AC-apparatuur dient te worden losgekoppeld van de omvormer.

Indien de fouit nicht opgelost kan worden, raadpleeg uw Victron Energy distributeur.

Probleem	Oorzaak	Oplossing
De omvormer werkkt nicht wonneer deze worden ingeschakeld	De.accuspanning is te hoog of te laag.	Zorg dat de.accuspanning binnen de juiste waarde is.
De omvormerwerkkt nicht	Processor staat in uit-mode	Ontkoppel de netspanning.Schakel de omvormer uit.Wacht 4 seconden.Schakel de omvormer weeeraan.
De LED “alarm” knippert.	Voor-alarm, alt. 1: de.accuspanning is laag.	Laad de accu op of controller de accu aansluitingen.
De LED “alarm” knippert.	Voor-alarm, alt. 2: de belasting op de omvormer is hoger dan de nominale belasting.	Ontkoppel een deel van de belasting.
De LED “alarm” knippert.	Voor-alarm, alt. 3: lage.accuspanning en te hoge belasting.	Laad de accu's op, ontkoppel een deel van de belasting ofplaats accu's met een hogerecapaciteit. Monteer kortereen/of dikkere accukabels.Controlleur de dynamo.
De LED “alarm” knippert.	Voor-alarm, alt. 3:rimpelspanning op de DC-aansluiting overschrijdt 1,25Vrms.	Controlleur de accukabels en accuaansluitingen. Wees erzeker van dat deaccucapaciteit voldoende is,verhoog.Deze eventueel.
De LED “alarm” brandt.	De omvormer is uitgeschakeld als gevolg van voortduring van een van bovenstaande voor-alarm omstandigheden.	Zie de bovenstaande oplossingen.
De lader werkstiet Niet.	De netspanning of -frequentie is buiten het bereik.	Zorg dat de netspanning tussen 185 VAC en 265 VAC komt te liggen en dat de freqentie overeenkomt met de instelling.
	De thermische onderbreker is geactiveerd.	Reset de 16A thermische onderbreker.
De accu worden nicht volledig opgeladen.	Verkeerde laadstroom.	Stel de laadstroom in tussen 0,1 en 0,2x de accucapaciteit.
	Een slechte accu-aansluiting.	Controleer de accu-aansluitingen.
	De absorptionsspanning is op een verkeerde waarde ingesteld.	Regel de absorptionsspanning af op een goede waarde.
	De floats spanning is op een verkeerde waarde ingesteld.	Regel de floats spanning af op een goede waarde.
	De capacititeit van de accu is te groot.	Sluit een accu aan met een Kleinere capacititeit en verhoog de laadstroominstelling.
	De interne DC zekering is kapot.	Omvormer is defect.
De accu worden overladen.	De absorptionsspanning is op een verkeerde waarde ingesteld.	Regel de absorptionsspanning af op een goede waarde.
	De floats spanning is op een verkeerde waarde ingesteld.	Regel de floats spanning af op een goede waarde.
	Een slechte accu.	Vervang de accu.
	Een tekleine accu.	Reduceer de laadstroom of gezruik een accu met een hogere capaciteit.
	De accu staat te warm.	Sluit een temperatuursensor aan.
De laadstroom zakt terug waar no zodra de absorptie fase ingaat.	De accu is oververhit (>50°C)	- Plaats de accu in een koelere ruimte
		- Verlaag de laadstroom
		- Kijk of een van de accuellen een interne sluitng hebft
	De accu temperatuur sensor is stuk	Maak het stekkertje van de temperatuur sensor in de MultiPlus los.
		Reset de MultiPlus door.Deze uit te schakelen en na minstens 4 seconden wachten wee aan tezetten.
		Indien de laad functie nu weergood is moet de temperatuur sensor verrangen worden.

1) Kan worden ingesteld op 60Hz en op 240V
2) Beveiligingen
a. Kortsluiting
b. Overbelasting
c. Accuspanning te hoog
d. Accuspanning te laag
e. Temperatuur te hoog
f. Wisselspanning op de uitgang
g. Ingangsspanning met een te hoge rimpel
3) Niet lineage belasting, crest faktor 3:1
4)Bij 25^ omgevingstemperatuur
5) Relais instelbaar als algemeen alarm relais, onderspanning alarm of start relais voor een aggregaat

1. CONSIGNES DE SECURITÉ

Généralités
