GEBRUIKSAANWIJZING BI80MAT BORETTI

NLIGEBRUKSAANWIJZING

GB|USERMANUAL

www.boretti.com

Boretti feliciteert u met uw nieuwe aanwinst voor keuken. Tevens dankt Boretti u voor het getoonde vertrouwen in het merk door de aanschaf van dit product.

Wij adviseren u om voor het gebruik deze handleiding aandachtig door te lezen teneinde problemen te voorkomen en u ervan te verzekeren dat u als gebruiker op de hoogte bent van de juiste en veilige werkking van dit product.

Mochten er ondanks het lezen van deze handleiding of tijdens het gebruik van uw Boretti vragen ontstaan, dan vernemen wij dat graag van u.

Op dechyderve van deze handleiding kunt u de adresgeevens vinden van Boretti.

Wij wensen u veel plezier!

Boretti

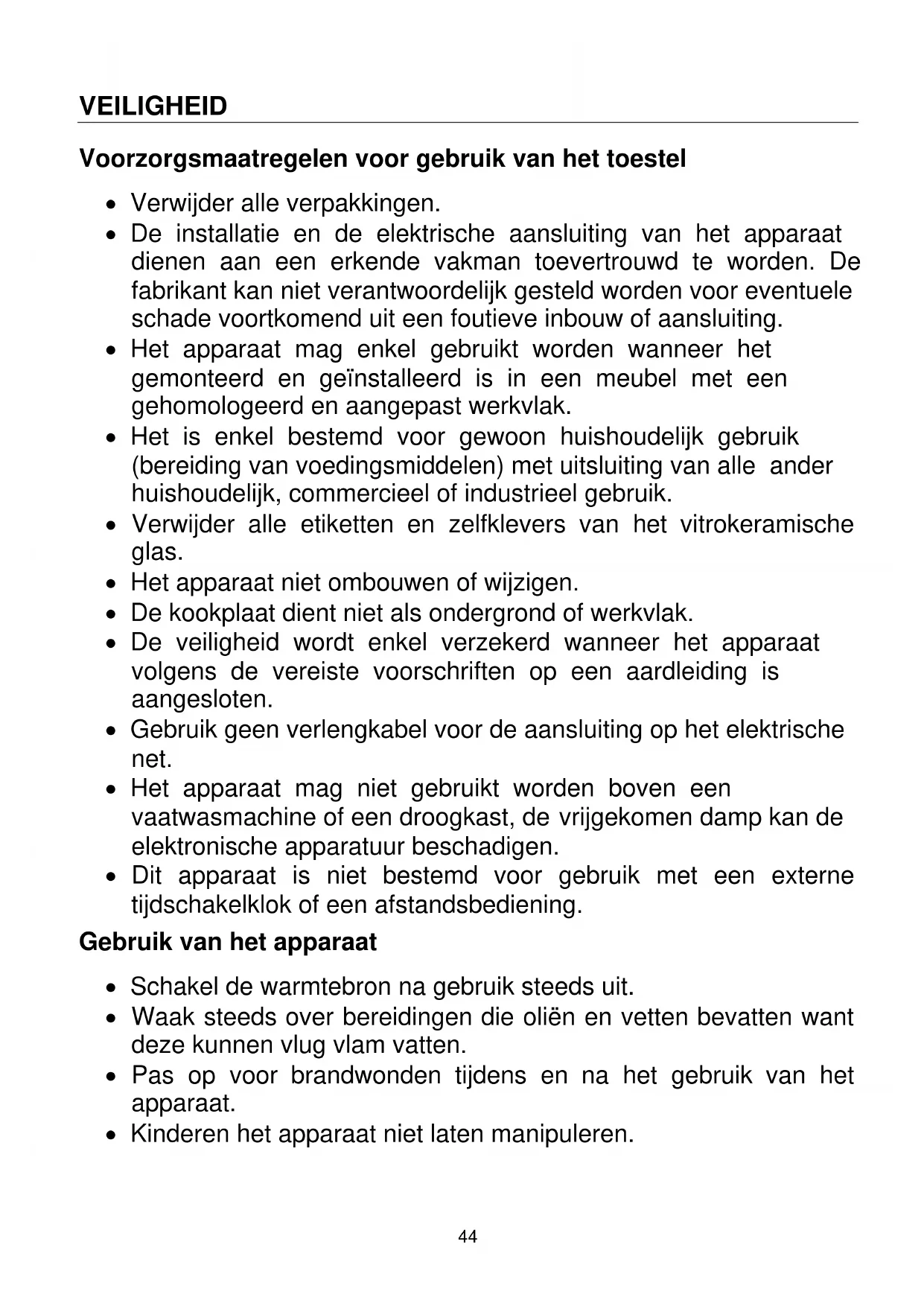

VEILIGHEID 44

VOORZORGSGMAATREGELEN VOOR GEBRUIK VAN HET TOESTEL 44
GEBRUK VAN HET APPARAAT 44
VOORZORGSGMAATREGELEN TEGEN BESCHADIGING 45
VOORZORGSGMAATREGELEN BII DEFECT VAN HET APPARAAT 46
ANDERE VOORZORGSMAATREGELEN 47

Voorzorgsmaatregelen voor gebruik van het toestel

• Verwijder alle verpakkingen.
• De installmentie en de elektrische aansluiting van het apparaat dienen aan een erkende vakman toevertrouwd te worden. De fabrikant kan nicht verantwoordelijk gesteld worden voor eventuele schade voortkomend uit een foutieve inbouw of aansluiting.
• Het apparaat mag enkel gebruikt worden wonneer het gemonteerd en geinstalleerd is in een meubel met een gehomologeerd en aangepast werkvlak.
• Het is enkel bestemd voor gewoon huishoudelijk gebruik (bereiding van voedingsmiddelen) met uitsluiting van alle ander huishoudelijk, commercieel of industrieel gebruik.
• Verwijder alle etiketten en zelfklevers van het vitrokeramische glas.
• Het apparaat nicht ombouwen of wijzigen.
• De kookplaat dient nicht als ondergrund of werkvlak.
• De verilgheit worden enkel verzekerd wonneer het apparaat volgens de vereiste voorschriften op een aardleiding is aangesloten.
• Gebruik geen verlangkabel voor de aansluiting op het elektrische net.
• Het apparaat mag nicht gebrukt worden boven een vaatwasmachine of een droogkast, de vrijgekomen damp kan de elektronische apparatuur beschadigen.
• Dit apparaat is nicht bestemd voor gebruik met een exter tijdschakelklok of een afstandsbediening.

Gebruik van het apparatus

• Schakel de warmtebron na gebruik steedsuit.
• Waak steeds over bereidingen die oliën en vetten bevatten want deze können vlug vlam vatten.
• Pas op voor brandwondenijdens en na het gebruik van het apparaat.

• Kinderen het apparaat Niet latent manipuleren.

• Verzeker uervaan dat geen enkele elektrische kabel van een vast of los apparaat met het warme kookvlak of met een warmekookpot in contact komt.

• Magnetisch gevoelige voorwerpen (creditcards, informatica diskettes, rekenmachines) mogen zich nicht in de onmiddelijk nabijheid van het functionerende apparaat bevinden.
• Gebruik enkel de hiertoe voorziene kookpotten. Bij onverhoeds aanschakelen of restwarmte zouden andere materialen{kunnen smelten of ontbranden.
• Bedek het apparaat nooit met een doek of een beschemblad. Het zou können verhitten en ontvlammen.
• Kinderenjonger dan 8aar, personen van wie de psychische en of mentale capacititeit vermindert zich en personen van wie de kennis onaangepast is, können dit toestel enkel onder toezurecht gebruiken of indien zich opgeleid zich om dit toestel te gebruiken in veilige omstandigheden.
• Zij dienen waar bij op de hoogte te zijn van de möglichke risico's die zich können voordoen. Kinderenogens Niet met dit toestel spelen.
• Zonder toezicht van een volwassene kan het reinigen en onderhoud van dit toestel Niet aan kinderen toevertrouwd worden.
• Metalen voorwerpen zoals messen, vorken, lepels en deksels mogen Niet geplaatst worden op het glazen kookopppervlak waar dat deze dan heet hunnen worden.

Voorzorgsmaatregelen gegen beschadiging

• Beschadigde kookpotten of kookpotten met ruwe bodem (niet geëmailleerd gietijzer) können het glas beschadenigen.
• De aanwezigheid van zand of andere schuurmaterialen können het glas beschadigen.
• Laat geen voorwerpen (zelfskleine) op het glas vallen.
• Vermijd het stoten van kookpotten gegen de rand van het glas.
• Verzeker u ervan dat de ventilatie van het apparaat verloopt volgens de instructies van de fabrikant.

• Plaats ofThat goen lege kookpotten op de kookplaat.

• Vermijd het contact van suiker, synthetische stoffen of aluminiumfolie met de hete zones. Deze stoffen können tijdens het afkoelen het vitrokeramische oppervlak doe den barsten of aantasten: schakel het apparaat uit en verwijder ze onmiddelijk van de nog hete zones (opgepast: risico voor brandwonden)

• Risico van brand! Geen voorwerpen op de kookplaat leggen.
• Plaats nooit een warme kookpot op de bedieningszone.
• Indien er onder het inbouwapparaat een lade is, zorg dan voor een voldoende afstand (2 cm) tussen de inhoud van de lade en de onderkant van het apparaat teneinde een goede ventilatie te verzekeren.
• Leg geen ontvlambare voorwerpen (bvb. sprays) in de lade onder de kookplaat. Eventuele bestekbakken dienen in warmtebestendig materiaal te zijn uitgevoerd.

Voorzorgsmaatregelen bij defect van het apparaat

• Bij het vaststellen van een defect, het apparaat uitzetten en de elektrische toevoer uitschakelen.
• Schakel onmiddelijk de elektrische stroom van het apparaatuit indien er een barst of spleeit in de vitrokeramiek is en verwittig de dienst na verkoop.
• De herstellingen dienen enkel door gespecialiseerd personeel te worden uitgevoerd. In geen geval het apparaat zich openen.
  WAARSCHUWING: Als het glazen kookoppervlak gebroken is, schakel het toestel uit om een möglichke elektrische schok te voorkomen.

Andere voorzorgsmaatregelen

• Zorg ervoor dat de kookpot steeds in het midden van de kookzone staat. De bodem van de kookpot要去 de kookzone zoveel möglich bedekken.
• Een magnetisch veld kan elektronische apparatuur beinvloeden. Personen die een pacemaker dragen doen er goed aan eerst de verdeler of een arts te raadplegen.
• Gebruik geen synthetische of aluminium kookpannen:DEXZE KUNNEN op de nog hare zones smelten.
• Vuur nooit blussen met water. Schakel de kookzone uit. Vlammen voorzichtig met een deksel, smoordeksel of iets dergelijks verstikken.

HET GEBRUK VAN NIET GESCHIKTE POTTEN EN PANNEN OF VAN VERWIJDERBARE ACCESSIORES ON POTTEN, NIET GESCHIKT VOOR INDUCTIE, OP TE WARMEN, VALT NIET ONDER DE GARANTIEVOORWAARDEN.

DE FABRIKANT KAN NIET VERANTWOORDELIJK
GEHOUDEN WORDEN VOOR BESCHADIGEN AAN
DE KOOKPLAAT EN HAAR OMGEVING DIE HIERVAN
HET GEVOLG KUNNEN ZIJN.

Type	BI60 BI60MAT BI80 BI80MAT
Total vermogen Energieverbruik van de kookplaat EChob**	7400 W 172.3 Wh/kg
Links voor zone Detectie kookpan Normaal* Met Booster* Gestandaardiseerde categorie van het kookgerei** Energieverbruik ECw**	210 x 192 mm Ø 90 mm 2100 W 2500 / 3000 W C 177.6 Wh/kg
Linksijken zone Detectie kookpan Normaal* Met Booster* Gestandaardiseerde categorie van het kookgerei** Energieverbruik ECw**	210 x 192 mm Ø 90 mm 1600 W 1850 W B 161.3 Wh/kg
Rechtsijken zone Detectie kookpan Normaal* Met Booster* Gestandaardiseerde categorie van het kookgerei** Energieverbruik ECw**	210 x 192 mm Ø 100 mm 2300 W 3000 W C 168.4 Wh/kg
Rechtsijken zone Detectie kookpan Normaal* Met Booster* Gestandaardiseerde categorie van het kookgerei** Energieverbruik ECw**	210 x 192 mm Ø 90 mm 1100 W 1400W A 181.9 Wh/kg

• het vermogen kan variëren in functie van de afmetingen en het materiaal van de kookpotten ** berekend volgens de methoden voor het meten van de gebruikseigenschappen(EN 60350-2)

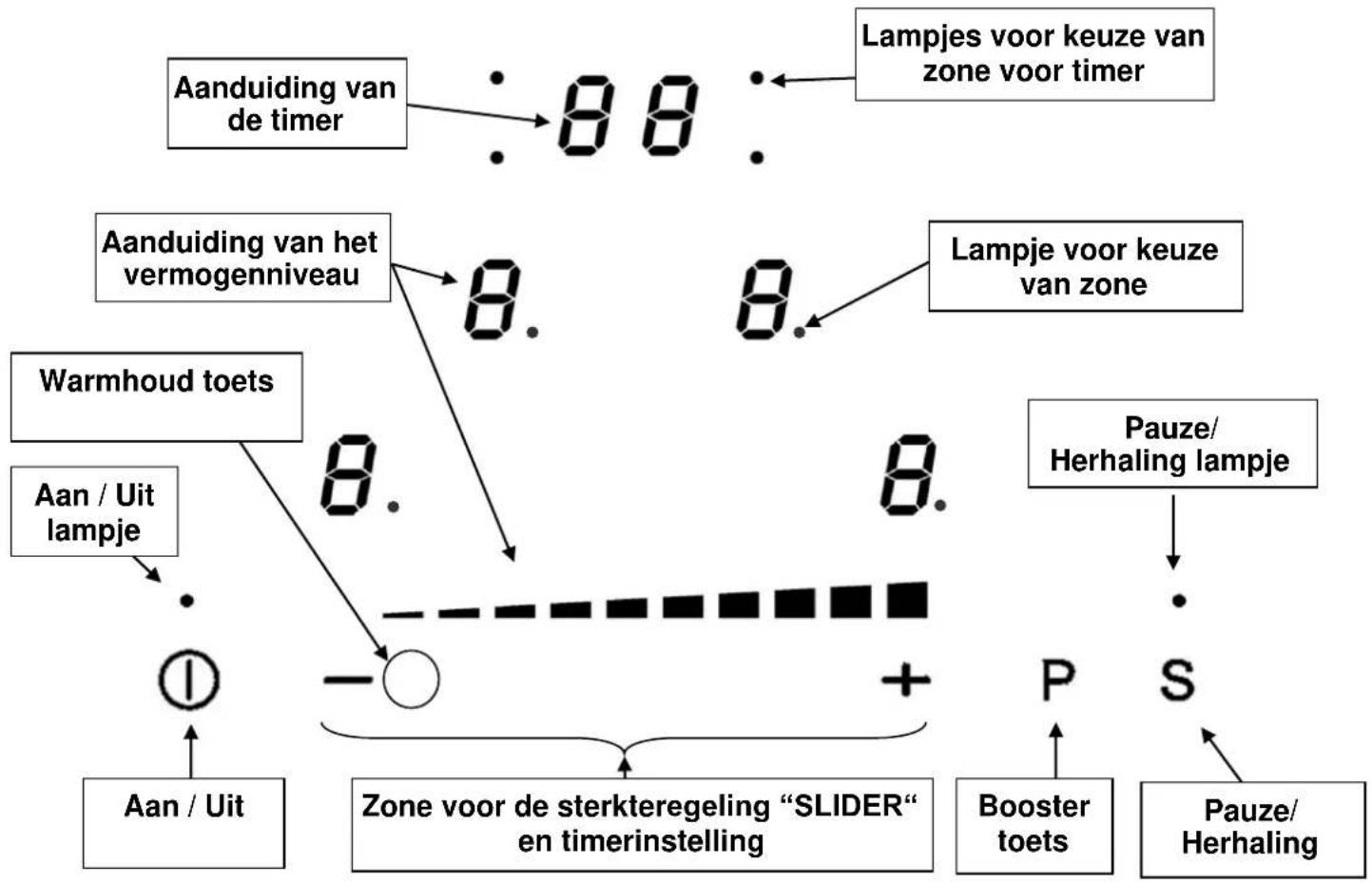

Bedieningspaneel

GEBRUK VAN HET APPARAAT

Display

Display Aanduiding Functie

0 Nul Kookzone geactiveerd
1...9 Vermogenniveau Keuze kookniveau
U Detectie kookpan Geen of onaangepaste kookpan
A Onmiddelijke opwarming Automatisch koken
E Foutmelding Defect elektronisch circuit
H Restwarmte De kookzone is warm
P Booster Het turbovermogen is geactiveerd
L Vergrendeling Tafel is beveiligd
U Warmtebehoud Automatisch behoud op 70^
II Pauze De pauze is geactiveerd

Ventilate

De koelingsventilator functioneert—helemaal automatisch. Hij komt langzaam op gang zodra de door de elektronica vrijgekomen calorieën een bepaalde hoeveelheid overschrijden. De ventilatie schakelt maar de tweede snelheid over wanner het kookvlak intensief gebrukt worden. De ventilator verminder slelheid en stopt automatisch zodra het elektronische circuit voldoende is afgekoeld.

Voor het eerste gebruik

Poets uw toestel met een vochtige doek en droog het af. Gebruik geen detergent, deze kan op het glas een blauwachtige waas doein verschijnen.

Principe van inductie

Onder elke kookzone bevindt zich een inductie-spoel. Wanner deze in werkig is, produceert ze een variabel elektromagnetisch veld dat op zich beurt inductiestroom produeert in de magnetische bodem van de kookpot. Hierdoor verwarmt de kookpot die op de kookzone staat.

Uiteraard zijn aangepaste kookpotten vereist:

• Aanbevolen zijn alle metalen kookpotten met magnetische basis (eventueel met een magneeet te controeren) zoals: gietijzeren ketel, Zwarte ijzeren pan, geëmailleerde metalen kookpotten, in inox met magnetische bodem, ...
• Uitgesloten zijn alle kookpotten in koper, inox, aluminium, glas, hout, keramiek, aardewerk, inox zonder magnetische bodem...

De inductie kookzone houdt onmiddelijk rekening met de afmeting van de gebruekte kookpot. Is de diameter te Klein dan werkdt de kookpot Niet. De diameter varieert in functie van de diameter van de kookzone.

Wanner de kookpot Niet aan de kookplaat aangepast is, blijft het symbol ( ) branden.

Tiptoetsen

Uw apparaat is uitergerust met tiptoetsen waarmee u de verschillende functies kan instellen. Het aanraken van de toets zet de functie in werkig. Deze activering wordt weergegeven door een Lichtje, een aflezing en/of een geluidssignaal.

Bij normal gebruik druk Niet op meerdere toetsen tegelijk.

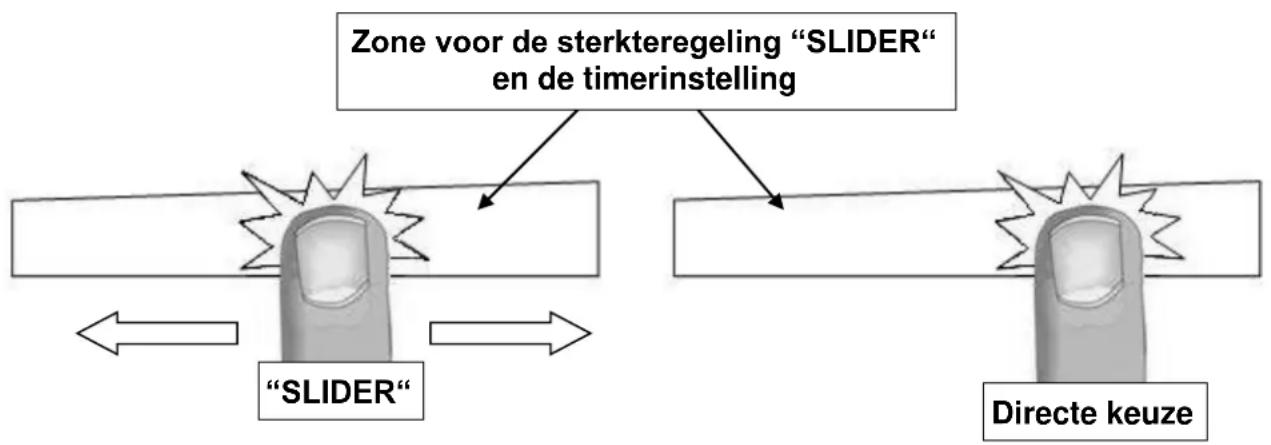

Zone voor de sterkteregeling “ SLIDER “ en de timerinstelling

Voor de selectie van de slider de vermogen, sleep vinger op de "Slide".

U kurz ook profiteren van derechtstreekse toegang door uw vingersrechtstreeks op het gewenste instelling.

Inwerkingstelling

In- en uitschakelen van de kookplaat:

Actie	Bedieningspaneel	Display
Inschakelen	druk op [ ]	4 x [0] knipperen
Uitschakelen	druk op [ ]	geen of [H]

• In- en uitschakelen van een kookzone:

Actie	Bedieningspaneel	Display
Kiezen	druk op [0] van de zone	[0] en lampje van de zone aan

Instellen	glijen over de “SLIDER” [0] tot [9]
(Sterkteregeling)	aar rechts of links
Uitschakelen	glijen tot [0] over de “SLIDER” [0] of [H]
of druk op [0]	[0] of [H]

Indien binnen de 20 seconden geen regeling is uitgevoerd, valt de elektronica terug op de wachtpositie.

Detectie van de kookpot

De detectie van de kookpot verzekert een optimale veiligheid. De inductie functioneert nicht:

• indien er geen kookpot op de kookzone staat of wanner de kookpot ongeschickt is voor inductie. In dit geval is het onmogelijk het vermogen op te voeren en het symbol [U] verschijnt op de display. Wanner een kookpot op de kookzone worden geplaatst verdwijnt de [U].
• De werkung worden onderbroken wanner tijdens het koken de kookpot van de kookzone worden genomen. Het symbol [] verschijnt op de display. De [] verdwijnt wanner de kookpot terug op het kookvlak worden geplaatst. Het koken gaat door op het voordien gekozen vermogen.

Schakel de kookzone uit na gebruick. De pantedectie [U] blijdt dan nicht actief.

Aanduiding restwarmte

Als na het uitzetten van de kookzones of het volledig uitzetten van de kookplaat, de kookzones nog warm�n, wordt dit aangegeven door [ H ].

Het symbol [H] gaat uit wanner de kookzones zonder gevaarKnownen aangeraakt worden. Zolang het lampje van de restwarmte blijft branden, de kookzones Niet aanraken en geen enkel warmtegevoelig voorwerp op de kookzones plaatsen. Gevaar voor brand of brandwonden!

Booster functie

De booster functie [P] verleent aan de gekozen kookzone een opgevoerd vermogen.

Indien deze functie geactiveerd is, werken deze kookzones gedurende 5 minutes met een aanmerkelijk hoger vermogen.

De booster is ontworpen om bijvoorbeeld snel groe hoeveelheden water te verwarmen, zoals bij de bereiding van pasta.

• In- en uitschakelen van de booster:

Actie Bedieningspaneel Display

Dezonekiezen drukop[0]van de zone [0]enlampje van de

De booster inschakelen druk op [P] [P]

De booster uitschakelen glijden over de "SLIDER" [P]aar [0]

of druk op [P] [9]

• Beheer van het maximaal vermogen:

Het geheel van de kookplaat is voorzien van een maximaal vermogen. Wanner de booster functie geactiveerd is - en om dit maximaal vermogen Niet te overschrijden - vermindert de elektronische bediening automatisch het kookniveau van een andere kookzone.

Gedurende enkele seconden geeft de display van deze kookzone al knipperend [ 9 ] wee, cervolgens worden het hoogst möglichke kookniveau weergegeven:

Gekozen kookzone Andere kookzone (bijvoorbeeld: kookniveau 9)

[ P ] wordt weergegeben [9] wordt [6] of [8] naargelang de kookzone

Timer functie

De timerfunctie kan voor alle kookzones tegelijk gebruikt worden et dit met verschillende tjidsaanduidingen ( van 0 tot 99 minutes ) voor ieder van de zones.

• Regeling of wijziging van de kooktijd:

Voorbeeld 16 minutes op stand 7:

Actie Bedieningspaneel Display

Dezonekiezen druk op[0] van de zone [0]lampje van de zone aan

Het vermogen kiezen glijdt over de "SLIDER" tot [7] [7]

Timer kiezen druk op [CL] [00]

Eenheden kiezen glijdt over de "SLIDER" tot [ 6 ] [ 0 aan] [ 6 knippert ]

Enheden bevestigen druk op [06] [0 knippert] [6 aan]

Tlentallen kiezen glijdt over de "SLIDER" tot [ 1 ] [ 1 knippert] [ 6 aan]

Tientallen bevestigen druk op [16] [16]

De tijsdsduur is ingesteld en begint te verlopen.

• Uitschakelen van de timerfunctie:

Voorbeeld nog 13 minutes op stand 7:

Actie Bedieningspaneel Display

De zone kiezen druk op [7] van de zone [7] lampje van de zone aan

Eenheden uitschakelen glijdt over de "SLIDER" tot [0] [1 aan] [0 knippert]

Enheden bevestigen druk op [ 10 ] [ 1 knippert] [ 0 aan]

Tlentallen uitschakelen glijdt over de "SLIDER" tot [0] [00]

Tientallen bevestigen druk op [00] [00]

• Automatisch uitschakelen op het einde van de kooktijd:

Wanner de gekozen tijd verlopen is, geeft het lampje van de timer al knipperend [ 00 ] waar en een geluidssignaal werkblinkt.

Druk op [00] om het geluid en het knipperen tebeeindigen.

• Gebruik van de timer zonder koken:

Voorbeeld 29 minute:

Actie Bedieningspaneel	Display
De kookplaat activeren	druk op [ ① ]
« Timer »kiezen	druk op [ CL ]	[00]
Eenhedenkiezen	glijdt over de “SLIDER” tot [9]
Enheden bevestigen	druk op [09]
Tlentallenkiezen	glijdt over de “SLIDER” tot [2]
Tientallen bevestigen	druk op [29]	[29]

De tijsduur is ingesteld en begint te verlopen.

Wanner de gekozenijd verlopen is, geeft het lampje van de timer al knipperend [ 00 ] waar en een geluidssignaal werkblinkt.

Druk op [00] om het geluid en het knipperen te beëindigen.

De kookplaat schakeltuit.

Programmeren van automatisch koken

Alle kookzones zijn uitgerust met een hulpmiddel voor automatisch koken. De kookzone functioneert eerst een zekereijd op volle kracht en vermindert dan automatisch het vermogen op de uitgekozen warmte.

• Programmeren van automatisch koken:

Actie Bedieningspaneel	Display	[0] lampje van de
De zone kiezen zone aan	druk op [0] van de zone
Het vermogen kiezen tot [9]	glijdt over de “SLIDER”	van [0] maar [9]
Automatisch koken kiezen	druk opnieuw op [9] van de “SLIDER”	[9] knippert met [A]
Het vermogen kiezen tot [7]	glijdt over de “SLIDER”	van [9] maar [8] [7]
	[7] knippert met [A]

• Stopzetten van automatische bediening:

Actie Bedieningspaneel	Display	[7] knippert met [A]
De zonekiezen	druk op [7] van de zone
Het vermogenkiezen	glijdtover de“SLIDER"	[1] tot [9]

Functie Pauze

Deze functie LAST toe het koken te onderbreken of te hervatten met bezelfde vermogeninstelleningen.

• Aanzetten, stopzetten van de functie:

Actie

Bedieningspaneel

Display

De pauze activeren druk 2s op [S] [II] aan

De pauze stopzetten

druk 2s op [ S ]

Druk op een andere toets of glijd over "SLIDER"

[II]uit

Functie herhaling

Na het uitzetten van de kookplaat ( is het möglichk de LAST gekozen instellen te herhalen:

• Staat van alle kookzones (vermogen)
• Minuten en seconden van de geprogrammeerde kookzones door de timers
• Functie "automatisch koken"

De herhalingsprocedure is als volgt:

Duw op de toets [ 10
- Vervolgens op de [ II ] toets duwen in minder dan 6 seconden

De vorige instellingen zijn opniew actief.

Functie "Warmhoulden"

Deze functie warmhonden maakt het möglichk een temperatuur van 70^ te bereiken en automatisch te behouden.

Dit voorkomt dat vloeistoffen overlopen en dat uw gerechten aan de bodem van de kookpot gaan kleven.

Aanzetten, stopzetten van de functie "Warmhouden":

Actie Bedieningspaneel

De zone kiezen

Druk op [0] van de zone

Druk op [U] van de "SLIDER"

Deze functie kan onafhankelijk gekruikt worden bij alle kookzones.

Wanner de kookpot de kookzone verlaat, blijft de functie "Warmtebehoud" actief gedurende ongeveer 10 minutes.

De maximale duur van het warmhonden is 2aar.

Vergrendeling van het bedieningspaneel

Om te vermijden dat een selectie van de kookplaat wordt gewijzigd, bijvoorbeeld bij het poetsen van het glas, kan het bedieningspaneel worden vergrendeld (behalve de toets aan/uit [ ①].

- Vergrendeling:

Actie Bedieningspaneel Display

De kookplaat activeren druk op [ ] [0] of [H] op de zone lampjes

Kookplaat vergrendelen tegelijk drukken op [P] en [0] van de zone rechts voor druk opnieuw op [0] [L] op de zone lampjes

- Ontgrendeling:

Actie Bedieningspaneel Display

De kookplaat activeren

druk op [①]

Binnen de 5 sekonden na het activeren van de kookplaat:

Kookplaat ontgrendelen tegelijk drukken op [P] en [L] van de zone rechts voor druk op [P]uit

geen wijziging

[L] op de zone lampjes

[0] op de zone lampjes alle zone lampjes

Functie Bridge

Met deze functie kuren de 2 kookzones aan de linkerkant tegelijkkertijd worden gebruikt metdezelfde functies als een enkele kookzone. Booster-functie is Niet toegestaan.

Actie Bedieningspaneel Display

De kookplaat activeren druk op [ ] [0] of [H] op de zone lampjes

De brug activeren druk op de 2 kookzones links

Vergroot de brug

De burg stopzetten

glijd over de "SLIDER"

druk op de 2 kookzones links

[0]verschijnt aan de

Voorkant zone

Kwaliteit van de kookpotten

Aangepaste kookpotten: staal, geemalleerd staal, gietijzer, inox met magnetische bodem, aluminium met magnetische bodem.

Niet aangepaste kookpotten: aluminium en inox zonder magnetische bodem, koper, messing, keramiek, porselein.

De fabrikanten vermelden of hun producten geschikt waaroor inductie.

Om u ervan te verzekeren of de kookpotten geschikt zijn:

Giet een beetje water in een kookpot en plaats deze op een inductie kookzone ingesteld op [9]. Het water要去 binnen enkele seconden opwarmen.
Houd een magneet gegen de bodem van de kookpot. De magneet要去 blijven plakken.

Sommige kookpotten zoemen wanner ze op een inductie kookzone geplaatst worden. Dit wil nicht zaggen dat het apparaat defect is en het beinvloedt geenszins het functioneren.

Afmetingen van de kookpotten

De kookzones passen zich in zekere mate automatisch aan de diameter van de kookpot aan. De bodem van deze kookpot dient wel een minimum diameter te hebben in functie van de diameter van de gekozen kookzone.

Plaats de kookpot goed in het midden van de kookzone teneinde een optimaal rendement van uw kooktafel te verkrijgen.

Voorbeelden van vermogenregeling

(de hieronder vermelde waarden zijn enkel richtgevend)

1 - 2	Smelten Opwarmen	Sauzen, boter, chocolde, gelatine Kant- en klaargerechten
2 - 3	Opzwellen Ontdooien	Rijst, pudding en bereidde gerechten Groenten, vis, diepgevroren producten
3 - 4	Stoom	Groenten, vis, vlees
4 - 5	Water	Gekooke aardappelen, soep, pasta Verse groenten
6 - 7	Zachtjes koken	Vlees, lever, eieren, braadworsten Goulash, rollade, pens
7 - 8	Koken Braden	Aardappelen, beignets, platte koeken
9	Braden Op kooktemperatuur brengen	Steaks, omeletten water
P	Braden Op kooktemperatuur brengen	Aan de kook brengen van große hoeveelheden water

ONDERHOUD EN REINIGING

Laat het apparaat eerst afkoelen, anders is er risico voor brandwonden.

• Verwijder de kookresten met een beetje water met afwasproduct of een in de handel aanbevolen product voor vitrokeramiek.
• Gebruik in geen geval toestellen die met "stoom" of met "druk" werken.
• Geen voorwerpen gebruiken die de vitrokeramiek kutnen beschadigen (zoals schuursponzen of mespunten...)
• Gebruik geen schuurproducten,DEXe kuren het apparaat beschadigen.
• Droog het apparaat met een propere doeck.
• Verwijder onmiddelijk suiker of spijzen die suiker bevatten.

KLEINE STORINGEN VERHELPEN

[E4]verschijnt in het display:

• De staat noort worden geconfigureerd volgens onderstaande procedure:

1) Opgelet: u mag nicht meteen recipientenplaatsen op de inductieplaat.
II) Koppel deplaat los van het stroomnet: verwijder de stop of schakel de schakelaar UIT.
III) Verbind deplaat weeop het stroomnet: plaats de stop terug of schakel de schakelaar weer in.
IV) Procedure:

• Neem eenrecipient met ferromagnetische bodem met een minimale diameter van 16 cm.
• start deplaat binnen 2 minuten na het aansluiten op het stroomnet op.
  * druk Niet op [ 1

V) Eerst moet de bestaande configuratie worden geannuleerd

1) Druk op toets 2 en houd deze toets ingedrukt.
2) Het symbol [-] verschijnt op elk display

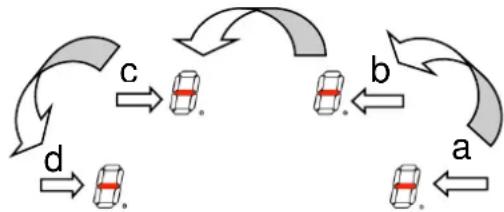

3) Druk met een vinger van uw andere hand achtereenvolgens en snel (binnen 2 sec.) op de [-] display.

Waarbij u begint met de zonerechtsboven en u!.
tegen de klok in beweegt(a -> b -> c -> d).

Een dubbele piep duidt op eenbewerkingsfout. Herhaal in dat gevalde bewerking vanaf stap 1

4) Laat de toetsen los en druk nogmaals gedurende enkele seconden op de toets 1 tot de knipperende [E] verschijnen.
5) Wacht tot de [E] ophouden met knipperen.
6) De [E] veranderenervoVGens automatisch in [C].De configuratie is geannuleerd.

VI) Hoe kurz u deplaat opniew configureren?

1) Neem een ferromagnetisch recipient met een diameter van minstens 16 cm.
2) Selecteer de kookzone door op de bijbehorende [C] te drukken.
3) Plaats de bak op de zone die u wilt configureren.
4) Wacht tot [C] verandert in [-]. De kookzone is geconfigureerd.
5) Ga opdezelfde manier te werk voor alle kookzones die [C]weergeven.
6) De kookzones zijn geconfigureerd als alle zonesijken gedetecteerd en er niets meer worden weergegeven.

Gebruik slechts een recipient om de configuratie uit te voeren.

Plaatsijdens de configuratie nooit meerere recipienten op de kookpunten.

Als de weergave [E 4] blijft, bel dan de klantenservice.

De kookplaat of de kookzone werkt nicht:

• de kookplaat is slecht op het elektrisch net aangesloten
• de veiligheidszekering is gesprongen
• kijk na of de vergrendeling Niet is ingeschakeld
• de tiptoetsen zijn met water of vet bespat
• er staat een voorwerp op de tiptoetsen

Het symbol [U] licht op:

• er staat geen kookpot op de kookzone
• de kookpot is nicht geschickt voor inductie
• de diameter van de bodem van de kookpot is teklein in vergelijking met de kookzone

Het symbol [E] licht op:

• Bel de Dienst na Verkoop.

Bedieningspaneel geeft [L]:

• Zie hoofdstuk vergrendeling.

Een enkele zone of alle zones vallen UIT:

• de veiligkeit is in werkung getreden
• deze treedt in werkung wanner u vergeten heeft een kookzone uit te schakelen
• de veiligheid treedt eveneens in werking wanner een of meerere tiptoetsen bedekt zichn
• een kookpan is leeg en de bodem is oververhit
• de kookplaat beschikt eveneens over een automatische verminderung van het vermogen en van een automatische uitschakeling bij oververhitting

De ventilator blijdt doorwerken na het uitzetten van de kooktafel:

• dit is geen defect, de ventilator beveiligt zo de elektronische apparatuur
• de ventilator stopt vanzelf.

• de kookzone is nog warm [ H ]
• het maximum kookniveau staat aan [9]

Het symbol [U] licht op:

• Zie hoofdstuk "Warmhonden".

Het symbol [II] Licht op:

Zie hoofdstuk "Pauze".

Het symbol [of Er03]licht op:

• Even voorwerp of vloeistof bedekt de toetsen van de bediening. Het symbol verdwijnt van zodra de toetsen vrijgemaakt of afgekuistহn.

Het symbol[E2] of [E H]licht op:

• De kooktafel is oververhit, LAST afkoelen, daarna kunt u ze weer terug inschakelen.

Het symbol [E3]licht op:

• De kookpot is nicht geschikt, gebruik een andere kookpot.

Het symbol [E6]licht op:

• Foutstroomcircuit. Controller de frequentie en spanning van het elektrisch netwerk.

Het symbol [E8]licht op:

• De luchttoevoer van de ventilator is afgesloten. Maak deze vrij.

Het symbol [E C]licht op:

• Configuratiefout. Stel de kooplaat opnieuw in volgens het hoofstuk « het symbol, en se [E 4] verschijnt».

Indien een van deze fouitmeldingen blijft verschijnen,kest u de dienst na verkoop contacteren.

MILIEUBESCHERMING

• de verpakkingsmaterialen zijn ecologisch en recycleraar.

• de elektronische apparaten bevatten edele metalen. Informeer u bij uw administratie over de recyclagemogelijkheden.

• Werp het apparaat Niet weg met het huisvuil

• Doe beroep op de daartoe voorziene ophaaldienst of breng uw elektrisch apparaat maar het containerpark van uw gemeente

De montage dient enkel door erkende specialisten te worden uitgevoerd.

De gebruiker dient de wetgeving en de normen van het land van+zijn verblijfplaats na te leven.

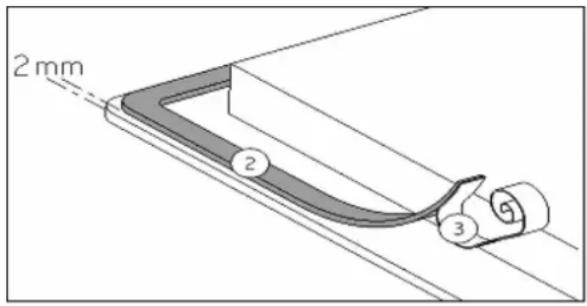

Plaatsen van de waterdichte strip

De zichklevende strip geleverd met het apparaat vermijdt infiltratie in het meubel.

Hetplaatsen dient met groe zorg volgens onderstaande tekening te worden uitgevoerd.

De beschemfolie (3) verwijderen en de dichtingstrip (2) op de rand van de kookplaat plakken op 2 mm van de buitenrand

Inbouw

• De uitsparing in het tablet volgens model kookplaat:

Type	Uitsparing voor vlakbouw
BI60	560 x 490 mm
BI60MAT
BI80	750 x 490 mm
BI80MAT

• De afstand:tussen de kookplaat en de muur dient minstens 50mm te bedragen.
• De kookplaat is een apparaat toebehorend aan de beschemingsklasse « Y ». Ingebouwd mag zich een hoge kastwand of een muur aan een zijde en aan dechterzijde bevinden. Aan de andere zijde mag geen enkel meubel of apparaat hoger�n dan het kookvlak.
• De bekledingen van de werkbladen dienen te worden uitgevoerd in warmtebestendige materialen (100^)
• De materialen van het werkblad hunnen opzwellen bij contact van vocht. Om de uitsnijding te beschermen, bestrijk deze met een vernis of een speciale lijm.
• De strippen aan de muurranden dienen hittebestendig te+zijn.
• Installee de kookplaat Niet boven een Niet geventileerde oven of een vaatwasmachine.
• Onder de omkasting van het apparaat een afstand van 20 ~mm voorzien om een goede verluchting van de elektronische apparatuur te verzekeren
• Indien er zich een lade onder de kookplaat bevindt, vermijd er ontvlambare voorwerpen in op te bergen (bv. spray) en voorwerpen die nicht warmtebestendig zijn.
• Voor de afstand:tussen de kookplaat er de erboven geplaatste dampkap, dient u de instructies van de fabrikant van de dampkap te volgen. Bij gebrek aan instructies, dient u een afstand van minimum 760 mm te respecteren.
• De verbindingskabel mag na aansluiting aan geen enkele mechanische spanning onderhevig়n, zoals bijvoorbeeld een lade.

• Waarschuwing: Gebruik alleen kookplaat beschermrekken ontworpen door de fabrikant van de kookplaat,pek den die door de fabrikant aangeduid zichn als geschikt of beschermrekken geintegreerd in het apparaat. Het gebruik van ongeschikterekken kan ongelukken veroorzaken.

• De installmente en de aansluiting op het elektrische net mag enkel toever Trouwd worden aan een vakman (elektricien) die op hoogte is van de voorgeschreven normen.

• Na het monteren要去en de stukken die onder spanning staan beschermd blijven.
• De nodsige aansluitgegevens staan op het kenplaatje et het aansluitingsplaatje aan de onderkant van het apparaat.
• Het apparaat dient door middel van een meerpolige stroomonderbreker van het net gezchesden te zich. Staat deze open (niet aangesloten), dan要去 de contactopening minstens 3mm bedragen.
• Het elektrische circuit dient van het net gezpeiden te zijn door middel van de nodige voorzieningen zoals bijvoorbeeld beveiligingsschakelaars, zekeringen, differentiele schakelaars en contacten.
• Indien het toestel Niet voorzien is van een bereikbaar stopcontact, dan要去en middelen voor uitschakeling aan de vaste installmentie toegevoegt worden inovereenstemming met de installmenteregeling.
• De voedingssslang要去 geplaatst worden zodate hete delen van de kookplaat of de oven Niet raakt.

Let op!

Dit apparaat is voorzien voor een aansluiting op een netspanning van 230V 50 / 60HZ Verbind steeds de a Harding. Respecteer het aansluitingsschema.

De aansluitdoos bevindt zich onder de kookplaat.

Om het deksel te openen, gebruik een schroevendraier enplaats deze in de 2 gleuven voor de 2 pijlen.

Netwerk	Aansluiting	Kabeldiameter	Kabel	Beschermingsk aliber
230 V~ 50/60 Hz	1 fase +N	3 x 2.5 mm²	H 05 VV - F H 05 RR - F	25 A *
400 V~ 50/60Hz	2 fasen + N	4 x 1.5 mm²	H 05 VV - F H 05 RR - F	16 A *

• berekend met de coefficient van gewelijktdigheid volgens de standard EN 60 335-2-6

Aansluiting van de kookplaat

Gebruik voor de verschillende aansluitingen de bruggen in messing die zich in de aansluitdoos bevinden.

Een fase 230V~1F:

Plaats een brug:tussen 1 en 2.

Verbind de aarding met de aansluitklem "aarde", neutraal N met de aansluitklem 4, de fase L op de aansluitklem 1 of 2.

Twee fasen 400V~2F:

Verbind de aarding met de aansluitklem "aarde", neutraal N met de aansluitklem 4, fase L1 met de aansluitklem 1 en fase L2 met de aansluitklem 2.

Let op!

Het te hard losdraaien van de schroeven van de aansluitdoos kan deze LASTe beschadigen. De schroeven zullen dan in het ijle draaien. De draden goed doorsteken en de schroeven goed aanspannen.

We kureniet verantwoordelijk gesteld worden voor ongevallen voortkomenduit een slechte aansluiting of ongevallen die gebeuren door toestellen zonder of met een defecte aarding.
