Producttype	Mobiele monoblok airconditioner
Merk	OK
Model	OAC 2222
Koelcapaciteit	2300 W (8000 BTU/h)
Maximaal ingangsvermogen	1100 W
Voeding	220-240 V ~ 50 Hz
Koelmiddel	R410A (300 g, PRG 2088)
Beschermingsklasse	I
Zekering	T 250VAC 3,5AL
Bedrijfsmodi	Auto, Cool, Fan, Dry
Timer	0,5 tot 24 uur
Temperatuurbereik	17 °C tot 30 °C (62 °F tot 86 °F)
Ventilatorsnelheden	Hoog, Laag, Auto
Afstandsbediening	Ja (2 AAA-batterijen)
Geluidsniveau	65 dB(A)
Afmetingen (ca.)	45 × 35 × 70 cm
Gewicht (ca.)	30 kg
Aanbevolen oppervlakte	Tot 60 m³
Stroomverbruik in standby	0,5 W
Filterreiniging	Om de 2 weken, lauw water en neutraal wasmiddel
Waterafvoer	Boven (slang) en onder (handmatige afloop)
Inbegrepen accessoires	Uitlaatslang, muur- en raamadapters, afstandsbediening

Veelgestelde vragen - OAC 2222 OK

Hoe installeer ik de airconditioner OAC 2222?

Installeer de uitlaatslang en de muur- of raamadapter. Zorg voor een vrije ruimte van 30 cm rond het apparaat en buig de slang niet. Boor indien nodig een gat in de buitenmuur.

Wat te doen als code P1 wordt weergegeven?

Het interne reservoir is vol. Laat het water leeg via de onderste afvoer en herstart het apparaat. Er klinkt een geluidssignaal.

Hoe reinig ik de filters?

Verwijder de filters, was ze met lauw water (<40°C) en een neutraal wasmiddel, droog ze grondig voordat u ze terugplaatst. Reinig elke 2 weken.

Kan ik een verlengsnoer gebruiken?

Nee, sluit het product niet aan op een verlengsnoer of stekkerdoos om brand- en elektrocutiegevaar te voorkomen. Sluit direct aan op een wandcontactdoos.

De afstandsbediening werkt niet, wat moet ik doen?

Controleer de batterijen (type AAA) en vervang ze indien nodig. Zorg ervoor dat er geen obstakels het signaal blokkeren. Breng de afstandsbediening dichter bij het product.

Hoe stel ik de timer in?

Druk op de Timer-knop en gebruik + of - om een vertraging van 0,5 tot 24 uur in te stellen. Het product wordt automatisch in- of uitgeschakeld. De stappen zijn 0,5 uur voor de eerste 10 uur.

Wat is de koelcapaciteit?

2300 W (8000 BTU/h), geschikt voor ruimtes tot 60 m³. De energie-efficiëntie (EER) is 2,6.

Het product maakt geluid, is dat normaal?

Een stromend geluid van water is normaal door het koelmiddel. Als er trillingen optreden, plaats het apparaat dan op een vlakke ondergrond. Het geluidsniveau is 65 dB.

Hoe voer ik water af in de ontvochtigingsmodus?

Sluit de afvoerslang aan op de bovenste uitgang en plaats het andere uiteinde in een bak of afvoer. Laat het apparaat niet onbeheerd achter om overstromen te voorkomen.

Wat te doen bij fout E1 of E2?

Deze codes duiden op een defecte sensor voor de omgevingstemperatuur (E1) of verdamper (E2). Neem contact op met de klantenservice voor reparatie.

GEBRUIKSAANWIJZING OAC 2222 OK

Bedankt voor uw aankoop van een ok. product. Lees het zorgvuldig en bewaar het voor toekomstig gebruik.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES! LEES ZORGVULDIG EN BEWAAR OM LATER NOG EENS DOOR TE KUNNEN NEMEN.

1. Belangrijke veiligheidsinstructies! Lees zorgvuldig en bewaar om later nog eens door te kunnen nemen! Besteed vooral aandacht aan alle afbeeldingen op de illustratiepagina.
2. Dit apparaat kan worden gebruikt door personen vanaf 8 jaar en personen met verminderde lichamelijke, zintuiglijke of mentale vermogens of een gebrek aan ervaring en kennis, wanneer zij onder toezicht staan of instructies hebben ontvangen met betrekking tot veilig gebruik van het apparaat, en de gevaren begrijpen.
3. Kinderen mogen niet met het apparaat spelen.
4. De schoonmaak en het onderhoud door de gebruiker dienen niet door kinderen te worden uitgevoerd zonder toezicht.
5. Als de stroomkabel is beschadigd, moet deze door de fabrikant, zijn dealer of vergelijkbare erkende personen vervangen worden om gevaar te vermijden.
6. Zorg voor de minimale ruimte rond het product zoals aangegeven bij de technische gegevens en zorg voor voldoende ventilatie.
7. Plaats het product niet in direct zonlicht of dichtbij een warmtebron omdat dit het koelproces kan hinderen.
8. Plaats het apparaat op een stevige en vlakke ondergrond.
9. Kantel het product niet verder dan 45 graden om schade aan het koelcircuit te voorkomen.
10. Het product dient geïnstalleerd te worden in overeenstemming met de landelijke installatievoorschriften.
11. Plaats het product niet op een plaats met een hoge luchtvochtigheid of waar opspattend water kan voorkomen (bijv. een wasruimte).
12. Gebruik het product niet in een omgeving waar explosies kunnen ontstaan door een ontbrandbaar mengsel van lucht en brandbare dampen, gassen, nevel of stof.

NL

1. Gebruik geen spuitbussen in de buurt van het product.
2. Dit product is alleen geschikt voor gebruik binnenshuis.
3. Plaats het product zo dat de stekker toegankelijk is.
4. Neem de minimale en maximale omgevingstemperatuur genoemd bij de technische gegevens in acht.
5. Probeer niet om het product op enige wijze aan te passen. Gebruik alleen hulpstukken en accessoires die door de fabrikant zijn aanbevolen.
6. Zorg ervoor dat de spanning die vermeld is op het typeplaatje overeenkomt met de netspanning.
7. Gebruik een product niet wanneer het een beschadigde stekker of netsnoer heeft, wanneer het product niet goed werkt of beschadigd is.
8. Bescherm het netsnoer tegen beschadigen. Buig en beknel het snoer nooit, en laat het snoer niet over scherpe randen hangen. Houd het netsnoer uit de buurt van hete oppervlakken en zorg ervoor dat niemand erover kan struikelen.
9. Steek geen vingers of vreemde voorwerpen in de openingen van het product en blokkeer de ventilatieopeningen niet.
10. Bescherm het product tegen hitte. Plaats het product niet in de buurt van warmtebronnen zoals fornuizen of verwarmingstoestellen.
11. Sluit het product niet aan op een verlengsnoer of een gedeeld stopcontact.
12. WAARSCHUWING! Zet het product uit en haal de stekker uit het stopcontact voor u hulpstukken wisselt, het product schoonmaakt of niet gebruikt.

13. WAARSCHUWING - GEVAAR VOOR ELEKTRISCHE
    SCHOKKEN! Bescherm de elektrische onderdelen tegen vocht. Dompel dergelijke onderdelen niet onder in water of andere vloeistoffen om een elektrische schok te voorkomen. Houd het product nooit onder stromend water. Besteed aandacht aan de instructies voor reiniging en zorg.

14. Bedien het product niet met natte handen of terwijl u op een natte vloer staat. Raak de stekker nooit met natte handen aan.

15. Dit product is geclassificeerd als beschermingsklasse I en dient aangesloten te worden op een geaard stopcontact.

16. Alleen gebruiken in droge binnenruimtes.

17. Leest u deze instructies zorgvuldig door voordat u het product gebruikt. Maak uzelf bekend met de bediening, afstellingen en functies van de schakelaars. Volg de veiligheids- en bedieningsinstructies en maak ze eigen om mogelijke risico's en gevaren te vermijden.

18. Houd batterijen altijd uit de buurt van kinderen.

19. Als een batterij werd ingeslikt, raadpleeg onmiddellijk een arts.

20. Hanteer lekkende batterijen met de nodige bescherming en gooi ze op een juiste manier weg. Vermijd dat het batterijzuur in aanraking komt met de huid of ogen. Als er batterijzuur in uw ogen of mond terechtkomt, spoel ze grondig uit met veel water en raadpleeg onmiddellijk een arts. Als het batterijzuur in aanraking komt met uw huid, reinig de aangetaste zone met veel water en zeep.

21. Reinig de aansluitklemmen op de batterijen en het apparaat voor installatie.

22. Meng geen oude met nieuwe batterijen of batterijen van een verschillend type of merk. Vervang altijd alle batterijen van een set tegelijkertijd.

23. Gebruik alleen batterijen die voor dit apparaat zijn aanbevolen, zie de technische gegevens.

24. Houd rekening met de juiste polariteit (+ en -) wanneer u de batterijen installeert. Let op de tekens die op het apparaat en de batterij zijn vermeld.

25. Haal de batterijen uit het apparaat als u het gedurende een lange periode niet zult gebruiken.

26. Verwijder gebruikte batterijen onmiddellijk uit het apparaat.

27. Wegwerpbatterijen mogen niet worden opgeladen.

28. Stel batterijen nooit bloot aan extreme omstandigheden zoals warmte, koude of vocht.

29. Batterijen niet uit elkaar halen, openen of verscheuren.

30. Sluit de batterijen niet kort. Berg de batterijen niet op in een ruimte waar ze elkaar kunnen kortsluiten of door andere metalen voorwerpen kortgesloten kunnen worden.

31. Gebruik en monteer dit product alleen zoals beschreven in deze handleiding.

32. Controleer de muur waar u de luchtuitlaat wilt installeren voordat u de installatie start. Controleer of er geen verborgen stroomkabels, water - of gasbuizen of andere voorwerpen in de muur liggen die door de boor geraakt kunnen worden.

33. Houd kinderen en huisdieren uit de buurt tijdens de installatie. Ze kunnen stukken inslikken - gevaar voor verstikking.

34. Gebruik alleen goed gereedschap om dit product te installeren.

35. Draai de schroeven vast maar niet te vast.

VOORGENOMEN GEBRUIK

Deze airconditioner is ontworpen voor het afkoelen of ontvochtigen van binnenruimtes. Het product is alleen bedoeld voor het circuleren van de lucht in een kamer. Gebruik alleen volgens deze instructies. Elk ander gebruik kan tot schade aan het toestel of tot letsel leiden. Imtron GmbH aanvaardt geen aansprakelijkheid voor schade aan het product, schade aan eigendommen of lichamelijk letsel als gevolg van onzorgvuldig of oneigenlijk gebruik van het product, of gebruik van het product die niet voldoet aan het doel opgegeven door de fabrikant.

NL

ONDERDELEN

A. Bedieningspaneel

A1. Moduskeuzeknop MODE

A2. Knop verlagen –

A3. Modus-indicatoren Cool/ Fan/ Dry

A4. Knop verhogen +

A5. Knop Aan/Standby

A6. Display

B. Lamellen

C. Verzonken handgreep

D. Bovenste afvoer

E. Rol

F. Luchtfilter

G. Luchtafvoer

H. Luchtinlaat

I. Lus voor netsnoer

J. Netsnoer met stekker

K. Onderste afvoer

L. Aansluiting afvoer

M. Afvoerslang

N. Muuradapter

O. Muuraansluiting

P. Adapter voor raamafvoer

Q. Batterij (LR03/AAA, x 2)

R. Muurpluggen (x 4)

S. Schroeven (x 4)

T. Afvoerslang

U. Afstandsbediening

U1. Afstandsbediening zender

U2. Display met functie-indicatoren

U3. Voorgeprogrammeerde knop SHORT CUT

U4. Timerknop TIMER ON

U5. Timerknop TIMER OFF

U6. Display/indicator ON/OFF -knop LED

U7. Batterijvak met klep

U8. Slaapmodusknop SLEEP

U9. Temperatuur omhoog/omlaag ▲▼

U10. Knop ventilatorsnelheid FAN

U11. Moduskeuzeknop MODE

U12. Aan-/uitschakelaar ON/OFF

• Verwijder het apparaat en de accessoires voorzichtig uit de verpakking. Het is aangeraden om de originele verpakking te bewaren voor opslag. Als u de originele verpakking wenst weg te gooien, dient u dit in overeenkomst met de wettelijke bepalingen te doen. Voor vragen over de correcte wijze van afvalverwerking, kunt u contact opnemen met uw lokale afvalverwerkingscentrum.
• Controleer de inhoud van de verpakking op compleetheid en schade. Indien de inhoud incompleet of beschadigd is, dient u direct contact op te nemen met uw lokale verkooppunt.
• Raadpleeg het hoofdstuk Reiniging en zorg nadat u de verpakking heeft verwijderd.

INSTALLATIE

Plaatsing

Houd bij het kiezen van een installatieplaats rekening met de volgende punten:

• Neem alle veiligheidswaarschuwingen in acht!
  • Zorg dat de minimale afstand rondom 30 cm is en 100 cm tot andere elektrische producten.
• Houd rondom een afstand van minimaal 50 cm rond de buitenkant van de muuruitlaat en bescherm deze tegen het binnendringen van voorwerpen en vocht.
• Zorg dat de muur achter het product een buitenmuur is en geen binnenmuur en dat de gaten zonder problemen geboord kunnen worden, niet gehinderd door verborgen objecten in de muur.
• Zorg dat er een geschikt stopcontact binnen bereik is op de gewenste locatie en dat dit na installatie toegankelijk blijft.
• Houd er rekening mee dat er tijdens het ontvochtigen water in het product wordt verzameld, wat continu afgevoerd dient te worden via een aangesloten afvoerslang in een geschikte opvangbak of een nabijgelegen afvoer.
  • Zorg dat er niets de luchtstroom blokkeert.

Luchtuitlaat

De uitlaatslang en adapter dienen geïnstalleerd of verwijderd te worden in overeenstemming met de gebruiksmodus:

• COOL, AUTO modus: installeer uitlaatslang
• FAN, DEHUMIDFY modus: verwijder uitlaatslang

Muurmontage (Onderdeel: L, M, N, O)

Fig. 1 Schroef de muuradapter en uitlaatadapter aan beide einden van de uitlaatslang. Sluit de uitlaatadapter aan op de luchtuitlaat van het product.

Fig. 2 Gebruik de muurdoorvoer als mal om de opening in de muur te markeren. Boor de gaten met een geschikte boormachine. Maak de gaten vrij van stof en monteer de muurdoorvoer met de meegeleverde schroeven en pluggen. Sluit de muuraansluiting aan op de muuradapter.

Let op:

• De uitlaatslang kan uitgerekt en samengedrukt worden, maar voor een optimale prestatie dient u de lengte tot een minimum te beperken.
  • Verleng de uitlaatslang niet.
  • Vermijd te veel buigen.
• Houd u aan de instructies voor het uit bedrijf nemen in de betreffende sectie, als het product langere tijd niet gebruikt wordt.

Venster (Onderdelen: L, M, P)

Fig. 3 De afvoerslang kan als alternatief aan een open of gekanteld venster worden bevestigd. Schroef de adapter voor de raamafvoer op het open uiteinde van de afvoerslang. Opmerking: Het materiaal dat nodig is voor bevestiging en afdichting is niet inbegrepen maar moet in speciale winkels worden aangeschaft.

Afvoerslang

Fig. 4 De afvoerslang wordt gebruikt om water uit de bovenste afvoer af te voeren.

1. Schuif de afvoerslang zo ver mogelijk op de afvoer.
2. Voer het andere uiteinde van de afvoerslang in een geschikte bak of een nabijgelegen afvoer.

Opmerkingen:

• Afhankelijk van de ingestelde bedrijfsmodus wordt het water direct naar buiten afgevoerd of in een interne tank opgevangen. Laat het water weglopen.
• Bedek altijd de afvoeropeningen wanneer deze niet worden gebruikt.
• Volg de instructies voor het buiten gebruik stellen in het betreffende gedeelte als het product gedurende langere tijd niet wordt gebruikt.

BEDIENING

Aan- en uitzetten

Het product kan alleen in stand-by gezet worden. Haal de stekker uit het stopcontact om het product los te koppelen van de stroom.

Druk op de aan/uit knop ⏻ of de ON/OFF knop om het product aan of op stand-by te zetten.

Let op:

• Na een stroomonderbreking of wanneer het product binnen een korte tijd in stand-by en opnieuw wordt ingeschakeld, start de koelcompressor weer na 3 minuten (vertraagde start). Dit is om te voorkomen dat het koelcircuit wordt beschadigd.
• Als het product gekanteld is, zet u het op stand-by en haalt u onmiddellijk de stekker uit het stopcontact. Wacht minstens 2 uur voordat u het product opnieuw gebruikt om schade aan het koelcircuit te vermijden.
• Schakel het product altijd in stand-by voordat u de stekker uit het stopcontact trekt.

AFSTANDSBEDIENING

Open het deksel van het batterijcompartiment. Plaats 2 batterijen (Type R03/ AAA) en let daarbij op de juiste polariteit. Sluit het batterijcompartiment. Het afwisselend gebruik van het bedieningspaneel en de afstandsbediening kan leiden tot een verschil tussen het product en de informatie die op de afstandsbediening wordt weergegeven.

- Druk op een knop op de afstandsbediening en het product neemt de huidige instelling van de afstandsbediening over.

Opmerkingen:

• De signalen van de afstandsbediening worden met een korte vertraging verzonden nadat op een knop is gedrukt. Dit proces wordt aangegeven door het symbool 📞 dat op het display van de afstandsbediening wordt weergegeven.
• De werking van het product wordt aangegeven door het symboolop het display van de afstandsbediening.

Functions

Bedieningspaneel	Afstandsbediening Functie
		aanzetten of in standby zetten
		waarde verhogen
		waarde verlagen
		schakelen tussen modi
-		schakelen tussen ventilatorsnelheden
-		slapmodus in-/uitschakelen
-		timer instellen op aan/standby-tijd
-		display en indicatielampjes aan/uit
-		vooraf ingestelde modus en temperatuur kiezen
- +	- schakelen tussen °C en °F als eenheid

NL

Indicatoren

Bedieningspaneel Afstandsbediening Functie
-	(WKYZ) Auto	product in automatische modus
Cool ○	Cool	product in koelmodus
Dry ○	[XX64] Dry	product in ontvochtigingsmodus
-	[KCWB] Heat	functie niet inbegrepen
Fan ○	Fan	product in ventilatormodus
-		ventilatorsnelheid ingesteld op hoog
-		ventilatorsnelheid ingesteld op laag
-		ventilatorsnelheid ingesteld op Auto
- Timer On tir
- Timer Off tir
-	[DKHS]	temperatuur weergegeven in Fahrenheit (°F)
-- temperatuur weergegeven in Celsius (°F)
-		product in standby/aan
-		slapmodus actief
-		signaal wordt verzonden

Opmerkingen:

• Elke druk op een knop op het bedieningspaneel en elk succesvol verzonden signaal van de afstandsbediening wordt door een geluidssignaal bevestigd.
• Alle functies van het product kunnen met het bedieningspaneel of de afstandsbediening worden bediend, met uitzondering van de knoppen LED-indicatielampje en SHORTCUT, die uitsluitend op de afstandsbediening te vinden zijn.

Modus

Modus Toepassing
-	Automatische modus	product kiest de geschikte modus om de ingestelde temperatuur te bereikenventilatorsnelheid wordt automatisch geregeldtemperatuur kan worden ingesteld
Auto
Cool	Koelen	brengt de temperatuur van de ruimte omlaagde compressor loopt en stopt om de ingestelde temperatuur te behoudenventilatorsnelheid en temperatuur kunnen worden ingesteld
Cool
Dry	Ontvochtigen	ontvochtigt de ruimte met de ventilatorventilatorsnelheid en ingestelde temperatuur kunnen niet worden ingesteld
Dry
Fan	Ventilator	alleen ventilatorventilatorsnelheid kan worden ingesteldtemperatuur kan niet worden ingesteld
Donat Fan
-	Timer	schakelt het product aan en / of in stand-by op een door de gebruiker ingestelde tijd
-	Slaapmodus	ingestelde temperatuur gaat met 1 °C omhoog na 30 minuten en nogmaals 1 °C na weer 30 minutentemperatuur wordt aangehouden gedurende de komende 7 uur en het product keert vervolgens terug naar de eerder ingestelde temperatuurniet beschikbaar tijdens het ventileren of ontvochtigen

Fig. 7

Temperatuur instellen

1. Houd beide knoppen voor verhogen + en verlagen - op het bedieningspaneel gedurende meer dan 3 seconden tegelijkertijd ingedrukt om te schakelen tussen °C of °F.
2. Druk op de knop verhogen + / ▲ of verlagen - / ∅m een temperatuur tussen 17 °C en 30 °C of 62 °F en 86 °F te selecteren.

Fig. 8

Ventilatorsnelheid instellen

Druk op de knop FAN van de ventilatorsnelheid om tussen de snelheden te schakelen. De desbetreffende indicator op het bedieningspaneel en de afstandsbediening toont de huidige instelling.

Opmerking:

Er is geen indicator op het bedieningspaneel voor de automatische snelheidsinstelling.

Fig. 9

Lamellen aanpassen

De lamellen van de luchtuitlaat kunnen in elke modus handmatig aan eigen behoeften worden aangepast.

NL

Fig. 10

Timer instellen

De timer schakelt het product in of in standby nadat de ingestelde tijd van de gebruiker is verstreken.

Bij het inschakelen worden de laatste modus en instelling gebruikt. De ingestelde duur wordt onmiddellijk afgeteld.

1. Druk op de timer programmeerknop TIMER op het product of de specifieke TIME ON/OFF knop op de afstandsbediening om naar de tijdinstelling voor de auto-aan of auto-uit timer. De betreffende indicator voor elke instelling gaat branden.
2. Druk op de + / - knoppen of de specifieke TIME ON/OFF knop op de afstandsbediening zo vaak als nodig is om een tijd tussen 0,5 tot 24 uur in te stellen.
3. De instelling wordt opgeslagen in het product wanneer er 5 seconden geen invoer is.

Voorbeelden:

• Om het product naar stand-by te schakelen na 1 uur en weer aan na nogmaals 1½ uur, stelt u de auto-uit tijd in op 1 uur en de auto-aan tijd op 2,5 uur tijdens de werking.
• Om het product naar stand-by te schakelen na 8 uur en weer aan na nogmaals 8 uur, stelt u de auto-aan tijd in op 8 uur en de auto-uit tijd op 16 uur tijdens stand-by.

Let op:

• De aanpassingsinstelling gebeurt met stappen van 0,5 uur tot aan 10 uur, daarna 1 uur tot 24 uur.
• De betreffende indicator brandt als een tijd is ingesteld.
• Als u het product handmatig aan of in stand-by zet, wordt de timerinstelling geannuleerd
• De timerinstellingen gaan verloren zodra de betreffende acties zijn uitgevoerd en de tijd moet opnieuw ingesteld worden.
• De tijdsinstellingen gaan verloren bij een storing (zie bescherming en foutcodes).

Een functie voorprogrammeren

Door op de SHORTCUT knop te drukken kan elke functie worden opgeslagen en opgeroepen.

1. Kies uw gewenste functie bijv. gebruik van de MODE, TEMP ▲ / + of ▼ - en FAN knoppen, etc.
2. Druk de SHORTCUT knop in en houd deze ingedrukt tot het display eenmaal knippert om de instelling op te slaan.
3. De instelling kan altijd en vanuit elke modus worden opgeroepen door op de SHORTCUT knop te drukken.

Fig. 11

WATER AFVOEREN

Water wordt alleen verzameld tijdens de modus automatisch AUTO, koelen Cool en ontvochtigen Dry.

Tijdens de ontvochtigingsmodus Dry wordt het droge water direct via de bovenste afvoer afgevoerd en moet de afvoerslang constant zijn aangesloten. Het water wordt via de slang afgevoerd in een geschikte bak of een nabijgelegen afvoer.

WAARSCHUWING – Gevaar voor overstroming! Laat het product niet zonder toezicht wanneer er afgevoerd wordt naar een externe tank. Leeg de tank regelmatig om overstromen en waterschade te voorkomen.

Tijdens de modus automatisch AUTO en koelen Cool wordt het water in een interne tank opgevangen, die moet worden leeggemaakt als deze vol is. In dit geval geeft het product een geluidssignaal, en het display op het bedieningspaneel toont de beveiligingscode P1. Het koelproces stopt totdat het water is afgevoerd en het product opnieuw wordt gestart, terwijl de ventilator blijft draaien.

1. Trek de stekker van het product uit het stopcontact.
2. Plaats het product met de onderste afvoer boven een geschikte bak of afvoer.
3. Verwijder de afdekking van de onderste afvoer.
4. Plaats de afdekking van de afvoer terug nadat al het water is afgevoerd.
5. Steek de stekker in een geschikt stopcontact.
6. Het product kan weer worden ingeschakeld.

REINIGING EN ZORG

Fig. 12 Zet het product op stand-by en haal de stekker uit het stopcontact.

Let op:

Reinig het product elke twee weken. Maak de buitenkant van het product schoon met een vochtige doek en een neutraal reinigingsmiddel. Droog het vervolgens met een pluisvrije doek. Gebruik geen chemische, alkalische, schurende of andere agressieve reinigingsmiddelen omdat deze schadelijk kunnen zijn voor het oppervlak.

Fig. 13 Verwijder de luchtfilters. Reinig de luchtfilters in warm water (lager dan 40 °C) en een neutraal reinigingsmiddel.

Fig. 14 Laat ze grondig drogen voor u ze terugplaatst.

• Open de behuizing niet en steek geen gereedschappen in de ventilatieopeningen.
• Het product bevat geen onderdelen die gerepareerd of onderhouden kunnen worden door de gebruiker. Neem contact op met een gekwalificeerd specialist om het product na te laten kijken en te laten repareren wanneer dit nodig mocht zijn.

1. Laat al het water aflopen en droog het met de ventilator Fan gedurende een halve dag in een droge, warme ruimte om schimmel te voorkomen.
2. Zet het product in stand-by.
3. Haal de stekker uit het stopcontact en wikkel het netsnoer rond de snoeropbergmogelijkheid.
4. Verwijder de uitlaatslang van het product en de muurdoorvoer. Sluit de muurdoorvoer met de kap.
5. Dek alle afvoeropeningen af.
6. Verwijder de batterijen uit de afstandsbediening.
7. Sluit de muuradapter af.

Fig. 15 TRANSPORT

• Het product is zwaar. Verplaats het product indien mogelijk door te duwen of te trekken op rollen.
• Als tillen onvermijdelijk is, gebruik dan de verzonken handgrepen en til deze op met twee personen.
  • Verplaats het product niet tijdens gebruik.
• Wacht na het verplaatsen minstens 2 uur voordat u het product gebruikt om schade aan het koelcircuit te voorkomen.

NL

74

PROBLEMEN OPLOSSEN

Als zich problemen voordoen tijdens het gebruik, raadpleeg de volgende tabel. Als problemen niet kunnen worden opgelost zoals aangegeven onder Oplossing, neem contact op met de fabrikant.

Probleem Mogelijke oorzaken Oplossing
Het product start niet Niet aangesloten op een voeding Sluit aan op een voeding
Afstandsbediening werkt niet	Batterijen zijn leeg Vervang de batterijen
	Product buiten bereik of de signalen worden onderbroken door een obstakel	Breng de afstandsbediening dichterbij en verwijder obstakels
	Overig elektrisch defect aan de afstandsbediening	Laat controleren door een specialist
Timer functioneert niet	Onmogelijke, tegenstrijdige of verkeerde tijd ingesteld	Controleer timer instellingen
Onvoldoende koeling W	Warmtebron in de buurt hindert de koeling	Verplaats het product of verwijder warmtebron
	Onvoldoende ventilatie Zorg voor vrije ruimte rondom
	Open ramen(s) of deuren(s) in de ruimte	Sluit ramen(s) / deuren(s)
	Uitlaatslang niet correct aangesloten of geblokkeerd	Sluit goed aan of controleer op en verwijder blokkade
	Luchtfilter(s) geblokkeerd Reinig luchtfilter(s)
	Temperatuur te hoog ingesteld Stel de temperatuurregelaar bij
Lawaai Het product staat niet waterpas		Zet het product waterpas
		Product komt in contact met obstakel

Let op:

U kunt het geruis van water horen wanneer het product aanstaat. Dit is een normaal geluid van het koelmiddel dat in het systeem circuleert.

Beveiliging en foutcodes

Code Mogelijke oorzaak	Oplossing
P1 Interne tank is vol	Laat het water aflopen via onderste afvoeropening
E1	Kamer temperatuursensor fout	Zet het product in stand-by, haal de stekker uit het stopcontact en steek deze opnieuw in het stopcontact.
E2	Verdamper temperatuursensor fout	Zet het product in stand-by, haal de stekker uit het stopcontact en steek deze opnieuw in het stopcontact.
E4	Bedieningspaneel communicatie fout	Zet het product in stand-by, haal de stekker uit het stopcontact en steek deze opnieuw in het stopcontact.

Let op:

Neem contact op met het service centrum als de fout zich blijft voordoen.

TECHNISCHE GEGEVENS

Voeding : 220 - 240 V\~ 50 Hz

Maximaal opgenomen : 1100 W

vermogen

Geschikt voor ruimtes tot 60 m³

Koelmiddel : R410A / 0,300 kg

INFORMATIE EISEN

Productbrochure

ok. OAC 2222
Beschrijving Symbol Waarde Eenheid
Geluidsniveau	L_WA	65 dB
Aardopwarmings-vermogen *	GWP	2088 kg CO _2 eq.
Opgegeven capaciteit voor koelen	P_rated for cooling	2,3 kW
Opgegeven capaciteit voor verwarmen	P_rated for heating	n/a kW
Opgegeven opgenomen vermogen voor koelen	P_EER	0,9 kW
Opgegeven opgenomen vermogen voor verwarmen	P_COP	n/a kW
Opgegeven energie-efficiëntieverhouding	EERd	2,6 -
Opgegeven coëfficiënt van prestatie	COPd	n/a -
Energieverbruik in thermostaat-uit modus	P_TO	1	W
Energieverbruik in stand-by modus	P_SB	0,5 W
Elektriciteitsver- bruik van enkele/dubbele doorvoerproducten (geef apart aan voor koelen en verwarmen)	DD: Q_DD SD: Q_SD	DD: --SD: 0,9	DD: kWh/aSD: kWh/h
Contactgegevens voor meer informatie	Imtron GmbHWankelstraße 5, 85046 Ingolstadt, Germany

De opgegeven koelcapaciteit is getest onder de volgende omstandigheden:

Koelen Binnen 35 °C

(DB) 24 °C (WB)

\* Let op:

• Dit product bevat gefluoreerde broeikasgassen (hermetisch afgesloten) wat gevaarlijk is voor het milieu en bijdraagt aan de opwarming van de aarde bij vrijkomen in de atmosfeer.
  • Koelmiddel type: R410A
  • Aardopwarmingspotentieel (GWP): 2088
• Koelvloeistof lekkage draagt bij aan klimaatverandering. Koelmiddel met lager aardopwarmingspotentieel (GWP) draagt minder bij aan de opwarming van de aarde dan een koelmiddel met een hoger GWP, wanneer dit vrijkomt in de atmosfeer.
• Dit product bevat een koelvloeistof met een GWP gelijk aan 2088. Dit houdt in dat wanneer er 1 kg van deze koelvloeistof lekt in de atmosfeer, de impact op de opwarming van de aarde 2088 maal hoger is dan 1 kilo CO2, gedurende een periode van 100 jaar. Probeer nooit het koelcircuit zelf te repareren of zelf het product uit elkaar te halen. Laat dit over aan een professional.
• Energieverbruik 0,9 kWh per 60 minuten, gebaseerd op standaard testresultaten. Het werkelijke energieverbruik zal afhangen van hoe het toestel wordt gebruikt en waar het geplaatst is.

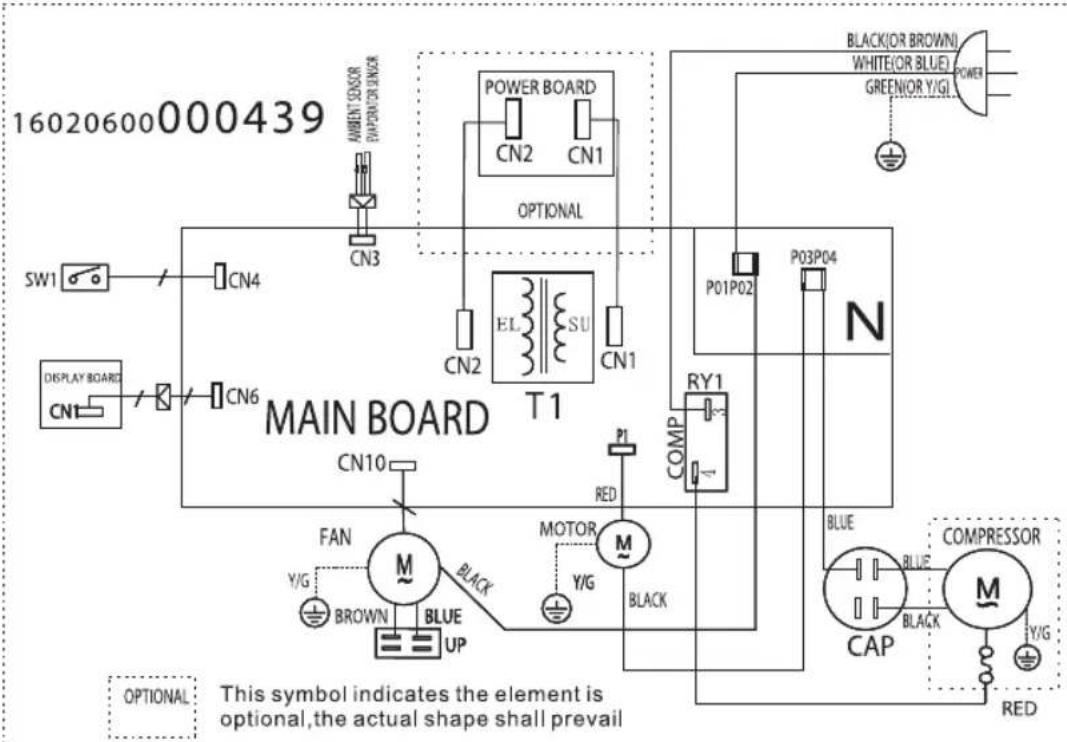

BEDRADINGSSCHEMA

AFVAL

Gooi dit apparaat niet weg bij het huisafval. Lever het in bij een inzamelpunt voor de recycling van elektrische en elektronische apparatuur. Op deze manier helpt u bronnen te sparen en het milieu te beschermen. Neem contact op met uw detailhandelaar of met de lokale autoriteiten voor meer informatie.

Koelmiddelen moeten worden afgetapt en afgevoerd door een gekwalificeerd specialist in overeenstemming met de landelijke en plaatselijke voorschriften voordat het toestel wordt vernietigd.

Werp batterijen op een milieuvriendelijke manier weg. Gooi batterijen niet in de prullenbak. Gebruik alstublieft de retour- en inzamelingssystemen in uw gemeente of neem contact op met de leverancier waar u dit product heeft gekocht.

PL

GRATULACJE
